测厚仪使用说明书
涂层测厚仪CM-8821说明书

涂层测厚仪型号: CM-8821当您购买这部数字涂层测厚仪时,标志着您在精密测量领域里向前迈进一步。
该表系一部以计算机为核心的测试工具,如果操作技术得当,其坚固性可容多年使用。
在使用之前,请详阅此说明书并妥善保管在容易取阅的地方。
1. 特性* 本仪器是用电池供电的便携式测量仪器,采用磁感应原理进行测量(相应的标准为ISO2178和国标GB4956)。
它采用计算机技术,无损检测技术等多项先进技术,无需损伤被测体就能准确地测量出它的涂层厚度。
* 可直接测量导磁材料(如铁、镍)表面上的非导磁覆盖层厚度(如:油漆、塑料、搪瓷、铜、铝、锌、铬等)。
可应用于电镀层、油漆层、搪瓷层、铝瓦、铜瓦、巴氏合金瓦、磷化层、纸张的厚度测量,也可用于船体油漆及水下结构件的附着物的厚度测量。
* 具有耐磨硬质金属探针的弹簧导套式探头,不但能在坚硬或粗糙的表面上进行测量,而且能保证测头具有不变的压紧力和稳定的取样值。
* 数字显示,无视差。
* 测量范围宽,分辨率高。
* 自动记忆校准值,方便使用。
2.规格显示器:4位10 mm 液晶 测试范围:0~1000 um4.测量程序4.1 轻按电源键3-6, 接通整机电源后,仪器自动进入测量状态。
注意:在打开电源时,本仪器自动进行自检。
为确保测量的准确性,打开电源时的3秒钟内,一定不要将测量探头放在铁基上,也不要将探头靠近铁基或其他磁性材料。
即:在打开电源时,探头一定要远离铁基或其他磁性材料。
4.2 在确认校准正确的前提下,就可开始测量。
若对以前的校准有所怀疑的话,应再进行一次校准。
校准的具体方法详见仪器校准部分。
仪器一旦校准,校准结果将自动存贮在仪器中,下次开机测量时,可不必再次进行校准,除非对测量的准确性有所怀疑。
4.3 捏住探头前部约15mm 处,将测量传感器压紧到被测涂层上, 显示器上的值即为待测涂层的测量值。
注意:由于所有磁性测厚仪都是采用电磁感应原理,因此,一定要注意探头压上被测体的速度不能太慢。

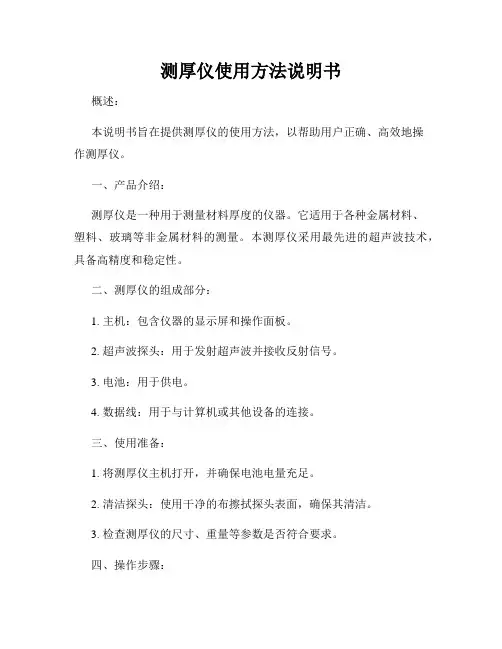

测厚仪使用方法说明书

测厚仪使用方法说明书概述:本说明书旨在提供测厚仪的使用方法,以帮助用户正确、高效地操作测厚仪。
一、产品介绍:测厚仪是一种用于测量材料厚度的仪器。
它适用于各种金属材料、塑料、玻璃等非金属材料的测量。
本测厚仪采用最先进的超声波技术,具备高精度和稳定性。
二、测厚仪的组成部分:1. 主机:包含仪器的显示屏和操作面板。
2. 超声波探头:用于发射超声波并接收反射信号。
3. 电池:用于供电。
4. 数据线:用于与计算机或其他设备的连接。
三、使用准备:1. 将测厚仪主机打开,并确保电池电量充足。
2. 清洁探头:使用干净的布擦拭探头表面,确保其清洁。
3. 检查测厚仪的尺寸、重量等参数是否符合要求。
四、操作步骤:1. 打开电源:按下测厚仪主机上的电源按钮,确保仪器已开启。
2. 选择材料类型:根据待测材料的类型,在操作面板上选择相应的材料类型。
3. 校准仪器:将探头贴紧待测物体表面,按下校准按钮,待仪器校准完成后方可进行测量。
4. 进行测量:将探头贴紧待测物体表面,观察显示屏上的测量数值。
确保探头与物体表面保持平行。
测量过程中,可以按下测量按钮来记录测量数值。
5. 记录数据:可选择将测量数据存储在测厚仪内存中,或通过数据线将数据传输至计算机或其他设备。
6. 关闭测厚仪:测量完成后,按下主机上的电源按钮,将仪器关闭。
五、注意事项:1. 请定期清洁测厚仪,以确保其正常工作。
2. 在测量过程中,探头与物体表面的贴合度对测量结果有较大影响,应保持探头与物体表面的垂直度和平行度,以获得准确的测量结果。
3. 避免将测厚仪接触到水、污垢等可能对仪器造成损坏的物质。
4. 在使用测厚仪时,应注意人身安全,避免接触到探头上的尖锐物体。
六、维护保养:1. 定期检查电池电量,确保有足够的电量进行正常使用。
2. 定期校准测厚仪,以确保测量结果的准确性。
3. 当测厚仪长时间不使用时,应将电池取出,以免电池漏液损坏仪器。
七、故障排除:如果测厚仪出现故障,请联系售后服务中心进行维修或更换。
测厚仪使用说明书

测厚仪使用说明书1、概述1.1 适用范围金属、塑料、陶瓷及其它任何超声波的良导体,只要有上、下平行的两个表面,就能用此仪器测量厚度。
此仪器可用在工业生产领域中对各种材料或零件作精确测量,其另一重要方面是可以对生产设备中的各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。
1.2 基本原理超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到达被测物体并在物体中传播,到达分界面时被反射回探头,通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
1.3 仪器各部份名称BATT--- 低电压标志--- 耦合标志m/s--- 声速单位mm---厚度单位ON ---- 开机键ZERO---校准键VEL--- 声速键▲▼ --- 声速、厚度、厚度单元调整键VEL+ZERO---厚度存储键机器右下角的圆形铁块为校准试块2、性能指标显示方式:四位数字液晶显示显示最小单位:0.1mm工作频率:5MHz测量范围:1.2〜225mm钢)声速调节范围:1000〜9999m/s使用温度范围:0〜40C电源:二节5 号电池3、主要功能自动校准零点, 可对系统误差进行修正线性自动补偿, 在全范围内利用计算机软件对探头非线性误差进行修正, 以提高准确度。
采用上下调节键可对声速、厚度进行快速调整, 可快速查询厚度存储单元。
耦合状态提示: 提供耦合标志通过观察其稳定状态可知耦合是否正常。
可存储十个厚度值,关机后数据不丢失, 为高空及野外作业工作带来方便。
测声速功能,根据样块厚度直接测出其声速,避免了查表或换算带来的麻烦。
低电压提示自动关机:定时自动关机会帮您断电全键膜密闭式操作—防油污,提高使用寿命4、测量步骤4.1 测量准备将探头插入主机探头插座中,按ON键开机,全屏幕显示数秒后显示上次关机前使用的声速。
此时可以开始测量。
4.2 声速的调整如果当前屏幕显示为厚度值,按VEL键进入声速状态,屏幕将显示当前声速存储单元的内容。
测厚仪说明书

测厚仪说明书删除所有测量数据1按▲或▼键。
2按CAL键DEL即删除将显示2秒钟3在DEL显示的时候按OK键。
仪器内所有数据将被删除当DEL不显示的时候按OK键将无任何反应。
归一化归一化用来对测量仪器进行调整。
换名话说,你告知仪器真正的测量厚度的零点在何处,归一化需要没有镀过的底材,而且底材的形状和物料必须和被测量的工件一致。
注意:归一化会删除所有的内存数据。
如何归一化仪器:1按CAL键,显示BASE(即没有镀过的底材)2在底材上测量 五次左右,每次测量后,会显示当前的读数。
3按两次OK键,屏幕显示ER17,忽略它,完成归一化程序。
校准校准需要有下面几项东西,未镀过的底材(形状和底材物料要与待测部件一致)和标准片(仪器随机的标准片)。
注意:校准将删除内存中的所有数据。
如何校准仪器(前提:仪器必须打开):1按CAL键,显示BASE(即未镀过的底材)2在底材上测量五次左右,每次测量后,会显示当前的读数。
3按OK键,显示0.00和STD1(即校准片1)4把校准标准片放在底材上,并测量5次左右。
每次测量后,屏幕上会显示当前读数。
5用▲或▼键调整第4步的最后个数值至标准片的标准值,如75微米,标准片的标准值注明在标准片上。
6按OK键。
完成校准程序,仪器返回测量状态。
删除校准资料/恢复初始曲线有时,如果经过校准后,仪器测量仍然不准确,则可以删除校准参数,如果先前的校准程序没有正确进行的话,就可能会发生这种情况。
在这种情况下,可以把特征曲线恢复到初始的出厂设定。
删除仪器的校准参数(前提:仪器必须打开)1按CAL键,屏幕上显示BASE(即底材)2在底材上测量5次左右3按OK键,显示STD1(即校准片1)4在底材上测量1次屏幕上将显示0左右的读数5用▲或▼键将STD1调整至0.00屏幕将显示0.00 STD16按OK键,恢复到初始的特征曲线恢复完成,仪器现在可以测量了。
超声波测厚仪GM100-0说明书

版本号:GM100-0型号:GM100超声波测厚仪使用说明书GM100CALVELSTORE 特殊声明:我公司保留对产品设计与更改说明书内容的权利;我公司不负任何因使用本仪器而引起的其它损失;本说明书的内容不能作为将产品用做特殊用途的理由!粤制00000841号南北潮商城 | www.nbchao.com目 录一.介绍-------------------------(01)二.基本使用要求------------------(04)三.操作方法----------------------(05)四.测量技术----------------------(09)五.预防测量误差------------------(11)六.保养和保修--------------------(13)七.用户须知 ---------------------(14)八.附表 -------------------------(15)南北潮商城 | www.nbchao.com南北潮商城 | www.nbchao.com校准块1个; 皮套1个.南北潮商城 | www.nbchao.com键盘功能说明:开关机键 CAL-- 校准键 VEL-- 声速键 STORE-- 功能转换键背光开启键声速、厚度、厚度 单元调整键,查询键声速、厚度、厚度 单元调整键,查询键4.规格显示方式:四位数字液晶显示显示最小单位:0.1mm 工作频率:5MHz测量范围:1.2~225.0mm(钢)管材测量下限:Φ20x3mm(钢)测量误差:±(1%H+0.1)mm.H 声速调节范围:1000~9999m/s 已知厚度反测声速:测量范围1000~9999m/s精度为±1%; 试块厚度>20mm 时,使用温度范围:0~40℃电源:三节 1.5V AAA 碱性电池工作电流:正常测试≤50mA ; 开LED 静态电流≤20uA ;外形尺寸:72x146x29mm产品重量:202G”键的使用2、3南北潮商城 | www.nbchao.com南北潮商城 | www.nbchao.com1.2mm )。
测厚仪使用说明书

测厚仪使用说明书一、产品简介测厚仪是一种精密的测量工具,用于测量材料的厚度。
它采用非接触式测量原理,并具有高精度和可靠性。
本使用说明书将介绍如何正确使用测厚仪,并提供一些常见问题的解决方案。
二、安全注意事项在使用测厚仪之前,请务必遵守以下安全注意事项:1. 在使用测厚仪时,请确保场地安全,避免有任何危险物品或杂物。
2. 严禁将测厚仪用于危险环境或液体中。
3. 使用过程中,请注意保护自己的眼睛和皮肤,避免直接暴露在测量面板上。
4. 使用过程中,请保持仪器的干燥和清洁。
定期清洁测厚仪的外壳和探头。
5. 当测量不需要时,请关闭电源,并存放在安全的地方。
三、测厚仪的基本操作1. 开机:按下电源按钮直到屏幕亮起。
2. 校准:在正常使用之前,需要将测厚仪校准到所需测量的材料上。
按照说明书上的指示进行校准。
3. 测量:确保测量面板干净和无损伤。
将测厚仪的探头轻轻贴近材料表面,待测量完成后读取显示屏上的数值。
4. 记录:将测量结果记录在纸上或笔记本中,以备将来参考或分析。
四、常见问题与解决方案1. 测量结果不准确:首先,请确保测厚仪已正确校准。
其次,请确认测量面板干净无损伤。
最后,检查探头是否正常工作。
2. 电池电量低:请及时更换电池,以确保正常使用。
3. 显示屏无法正常显示:请检查电源连接是否松动,并重新启动测厚仪。
4. 测厚仪无法启动:请检查电池是否安装正确,并确保电池有足够的电量。
五、维护与保养1. 定期清洁测厚仪的外壳和探头,避免灰尘和污垢积聚。
2. 避免将测厚仪暴露在高温、潮湿或强烈的磁场中。
3. 当不使用测厚仪时,请存放在干燥、清洁的箱子中,避免损坏。
六、常见应用领域测厚仪广泛应用于以下领域:1. 工业制造:用于测量金属和非金属材料的厚度,例如钢板、铝板等。
2. 建筑工程:用于测量墙体、地板、玻璃等的厚度,以确保施工质量。
3. 汽车制造:用于测量汽车零部件的厚度,以检测材料的质量和健康状况。
4. 航空航天:用于测量航空器和航天器材料的厚度,以确保飞行安全。
时代 tt220数字式覆层测厚仪 使用说明书

时代TT220数字式覆层测厚仪使用说明书目录第一章概述 (2)一、适用范围二、基本原理三、基本配置及仪器结构第二章技术参数 (3)一、性能指标二、主要功能第三章使用方法 (4)一、基本测量步骤二、各项功能及操作方法⒈测量方式(单次测量⇔连续测量)⒉工作方式(直接方式⇔成组方式)⒊删除⒋统计计算⒌打印⒍关于“MODE”键第四章仪器的校准 (7)一、校准标准片二、基体三、校准方法第五章与仪器使用有关的注意事项 (9)一、影响测量精度的因素及有关说明二、使用仪器时应当遵守的规定三、关于测量结果的说明第六章保养与维修 (11)第一章概述一、适用范围本仪器是一种超小型测量仪,它能快速、无损伤、精密地进行磁性金属基体上的非磁性覆盖层厚度的测量。
可广泛用于制造业、金属加工业、化工业、商检等检测领域。
由于该仪器体积小、测头与仪器一体化,特别适用于工程现场测量。
二、基本原理本仪器采用了磁性测厚法、可无损伤地测量磁性金属基体上非磁性覆盖层的厚度(如钢、铁、非奥氏体不锈钢基体上的铝、铬、铜、珐琅、橡胶、油漆镀层)。
基本工作原理是:当测头与覆盖层接触时,测头和磁性金属基体构成一闭合磁路,由于非磁性覆盖层的存在,使磁路磁阻变化,通过测量其变化可计算覆盖层的厚度。
三、基本配置及仪器结构⒈基本配置TT220主机1台标准样片1盒标准基体1块充电器1个⒉选购件TA210打印机1台⒊仪器结构本仪器基本组成部分见图1。
⒈测头⒉液晶显示屏幕⒊▲键⒋▼键⒌ MODE键⒍ ON/C键⒎充电插座⒏打印机插座⒐外壳图1一、 性能指标⒈ 测量范围及测量误差(见表一)表一示值误差(µm ) 型号 工作原理测量范围(µm ) 低限分辨力(µm )零点校准 二点校准TT220 磁感应0~1250 1±(3%H+1) ±[(1%~3%)H+1]型号 待测基体 最小曲率半径 (mm ) 基体最小面积的直径(mm )基体临界厚度(mm )TT220 凸1.5 凹9∅7 0.5注:H —标称值⒉ 使用环境:温度:0~40℃ 湿度:20%~75% 无强磁场环境⒊ 电源:镍镉电池3.6 V 二节⒋ 外型尺寸:150mm ×55.5mm ×23mm ⒌ 重量:150g 二、 主要功能● 可进行零点校准及二点校准,并可用基本校准法对测头的系统误差进行修正;● 具有两种测量方式:连续测量方式(CONTINUE )和单次测量方式(SINGLE );● 具有两种工作方式:直接方式和成组方式;● 具有删除功能:对测量中出现的单个可疑数据进行删除,也可删除存贮区内的所有数据,以便进行新的测量;● 设有五个统计量:平均值(MEAN )、最大值(MAX )、最小值(MIN )、测试次数(NO .)、标准偏差(S .DEV ); ● 具有打印功能,可打印测量值、统计值; ● 具有欠压指示功能; ● 操作过程有蜂鸣声提示; ● 具有错误提示功能; ● 具有自动关机功能。
超声波测厚仪使用方法说明书

超声波测厚仪使用方法说明书一、产品概述超声波测厚仪是一种利用超声波原理测量物体厚度的仪器。
本仪器广泛应用于工业生产中,特别适用于各种金属材料、塑料材料以及非金属材料的厚度测量。
二、仪器特点1. 非接触式测量:采用超声波传感器,无需与被测物体接触,避免了对物体表面的损伤。
2. 高精度测量:具备高精度的超声波传感器,可实现精确到小数点后两位的厚度测量。
3. 轻便便携:仪器体积小巧,重量轻,携带方便,适用于各种场合的使用。
4. 易操作性:仪器具备简单易懂的操作面板和显示屏,用户无需进行复杂设置即可进行测量。
三、使用方法1. 准备工作a. 检查仪器是否正常,仪器表面是否有明显的损伤。
b. 确保仪器电池充电情况良好,可正常使用。
c. 清洁被测物体表面,确保无杂质影响测量结果。
2. 测量操作a. 打开超声波测厚仪电源开关,待仪器完成自检后进入正常工作状态。
b. 将超声波传感器与被测物体表面垂直接触,并轻轻按压,确保传感器与被测物体保持紧密接触。
c. 仪器上的显示屏将显示出被测物体的厚度数值。
读取并记录该数值。
3. 结束操作a. 测量完成后,关闭超声波测厚仪电源开关。
b. 清理超声波传感器表面,确保无杂质附着。
四、注意事项1. 在测量前,请确保超声波测厚仪电池充电完好,以免影响测量。
2. 测量时,请确保超声波传感器与被测物体表面保持紧密接触,以获得准确的测量结果。
3. 清洁被测物体表面可以提高测量的准确性,避免外界杂质对测量结果的干扰。
4. 使用过程中请勿将超声波测厚仪放置在高温、潮湿或腐蚀性环境中,以免影响仪器性能和寿命。
5. 使用完毕后,请关闭超声波测厚仪电源开关,并注意清洁传感器表面。
五、维护保养1. 定期检查仪器外观是否有损坏,如有,及时维修或更换零部件。
2. 保持仪器清洁干燥,避免灰尘、水分等污染仪器。
3. 长时间不使用时,请将超声波测厚仪存放在干燥通风的地方。
4. 如需更换电池,请使用与仪器配套的原装电池进行更换。
TT110超声波测厚仪使用说明书

探头表面为丙烯树脂,对粗糙表面的重划很敏感,因此在使用中应轻按。测粗糙表面时, 尽量减少探头在工作表面的划动。
被测物表面不应超过 60℃,否则探头不能使用。 油、灰尘的附着会使探头线逐渐老化、断裂,使用后应清除缆线上的污垢。 拔探头时,应握住插头活动外套沿轴向用力,千万不可旋转探头,否则极易损坏电缆线。 9.4 电池的更换
在随机试块上涂耦合剂,将探头与随机试块耦合,屏幕显示的横线将逐条消失,直到屏
5
幕显示 4.0mm 即校准完毕。
说明:按 ZERO 键进入校准状态后,若要放弃校准,再按 ZERO 键可回到测量状态,屏幕显 示声速 5900m/s。 4. 3 测量厚度
将耦合剂涂于被测处,将探头与被测材料耦合即可测量,屏幕将显示被测材料厚度,如 图:
5 低电压指示
6
如果屏幕显示 BATT 标志,说明电池电压已低落,应及时更换电池后再继续使用。
6 自动关机
如果二分钟内不进行任何操作,将自动关机。
7 测量技术
7.1 清洁表面 测量前应清除被测物体表面所有的灰尘、污垢及锈蚀物,铲除油漆等复盖物。
7.2 提高粗糙度要求 过份粗糙的表面会引起测量误差,甚至仪器无读数。测量前应尽量使被测材料表面光
4 测量步骤
4.1 测量准备 将探头插头插入主机探头插座中,按ON键开机,全屏幕显示数秒后显示声速,如下图
所示。此时可开始测量。
MC-3001 系列涂层测厚仪使用手册说明书

序言尊敬的用户:您好!感谢您选购科电仪器的MC-3001系列涂层测厚仪,为了正确使用本仪器,请您在使用之前仔细阅读说明书,特别是有关“使用方法”和“注意事项”的部分。
如果您已经阅读完本说明书全文,建议您将此说明书进行妥善保管,与仪器一同放置或者放在您随时可以查阅的地方,以便在将来的使用过程中及时翻阅。
该产品使用说明书在需要时我们会作适当的修改,公司保留随时改进和革新仪器而不事先通知的权利。
本说明书的著作版权归我公司所有,未经我公司书面许可不得以任何目的、任何手段复印或传播书中的部分或全部内容。
欢迎登录目录第一章概论 (4)1.1仪器特点 (4)1.2工作原理 (4)1.3应用范围 (4)第二章仪器参数及功能 (5)2.1技术参数 (5)2.2主要功能 (6)第三章仪器操作 (7)3.1仪器准备 (7)3.2仪器简介 (7)3.2.1按键名称及作用 (7)3.2.2测量界面简介 (8)3.3使用方法 (8)3.3.1开机前准备 (8)3.3.2开机 (8)3.3.3测量 (9)3.3.4在测量状态下存储 (9)3.4菜单操作 (10)3.4.1数据 (10)3.4.2设置 (11)3.4.3显示 (12)3.4.4蓝牙 (13)3.4.5模式 (14)3.4.6探头 (16)3.4.7校准 (17)3.4.8速度 (19)3.4.9信息 (19)第四章影响测量的若干因素 (20)4.1基体的影响 (20)4.2试片的影响 (20)4.3磁场 (21)4.4附着物质 (21)4.5探头的放置 (21)4.6读数次数 (21)4.7注意事项 (22)第五章保养与维护 (22)5.1保养 (22)5.2电源检查 (22)5.3维护 (22)附一仪器及附件 (23)第一章概论1.1仪器特点MC-3001系列涂层测厚仪是分体式涂层测厚仪,根据探头类型的不同可以测量多种金属上面的涂层或镀层。
该仪器融入了科电专业的工业设计理念,使仪器操作更加人性化;一台主机可以配置多种探头,使仪器能更好的适用不同的工件;2.4寸高清TFT彩屏使测量显示更加清晰;蓝牙2.0无线通信方式使数据传输更加灵活;配有科电独创的“锁相环”技术,使仪器的测量更加稳定和精准;翻转显示、中英文显示、多种测量模式等特性,使仪器更加适合工业现场的工作需求,给客户提供了更多的便利。
FT、FT超声波测厚仪使用说明书

8
16
键及键,设定为正在使用的探头型号;测量仪器上提供的标准试块(
IN
再次按
键在仪器内置的声速值之间切换;或者按键修声速测量
IN
键及键调整该测量值到实际已知厚度值;
键,M/S
为计算后的声速测量值。
再次按
两点校准
IN
键及键调整该测量值到试块
一个厚度值;
键及键调整该测量值到试块
键,M/S
为计算后的声速测量值。
再次按
厚度测量
测厚模式的改变可以通过下面的操作来实现:按
之间进行切换。
(厚度:
键及键改变当前文件名称。
键结束操作。
存储厚度值时,
键及键选择要清空的文件名称。
键清空选定的文件。
屏幕同时显示“
键及键选择要查看的记录所在的文件名称。
键进入选定的文件。
屏幕显示出该文件中的当前记录编
键及
编号交替显示在屏幕上。
厚度值打印
键及键选择要打印的文件名称。
键打印选定的文件。
警示声音设置
【开】显示为:BEEP OFF
,此时应该立即更换电池。
开机时,按住
系统设置将恢复到出厂状态,仪器内部存储的测量数据也将同时。
PM-5 系列超声波测厚仪 使用说明书

PM-5系列超声波测厚仪使用说明书沈阳宇时先锋检测仪器有限公司1.概述1.1仪器的组成 (2)1.2标准配置 (3)1.3选购件 (3)1.4技术参数 (3)1.5主要功能 (4)2.了解键盘功能 (5)3.厚度测量 (6)3.1仪器校准 (6)3.1.1一点校准 (7)3.1.2声速调节 (8)3.2参数配置界面 (8)3.3数值显示模式 (12)3.4A-扫描界面模式 (14)3.5A-扫描实例讲解 (17)3.6B--扫描界面的操作 (19)3.6.1B-扫描界面 (19)3.6.2B-扫描介绍 (20)3.7双回波(穿透薄涂层)测量模式 (20)3.7.1双回波模式下的A-扫描界面 (21)3.8界面波-回波模式 (22)3.9多重波校验模式(高精度模式) (22)3.9.1多重波校验模式实例 (22)3.10AUTO模式 (13)4.数据存储功能 (13)4.1厚度值与波形的存储 (24)4.2浏览已存储的数据 (25)5.应用技术 (25)5.1测量误差的预防 (25)5.2测量方法 (26)5.3管壁测量 (27)5.4铸件测量 (27)6.保养与维修 (28)6.1电源检查 (28)6.2注意事项 (28)6.3维修 (29)附录:各种材料的声速 (30)目录1.概述1.1仪器的组成我厂研制并生产的PM-5系列高精密超声波测厚仪采用超声波测量原理,利用单晶延迟探头,从被测工件的一侧向材料内发射声波,对其厚度进行实时的数字化测量,而无需切开被测工件,是一种超小型测量仪器。
它能快速,无损伤,精确地进行测量。
本仪器利用多次回波提高精度,使分辨率可达0.001mm,测量下限低至0.2mm。
并且提供A、B扫描功能,通过回波显示可以帮助使用者更好的控制测量,使测厚范围更广,测量数值更精确,也可避免在测量中与材料相关的误差。
本仪器可广泛应用于金属材料厚度的测量。
针对薄件测量和高精度测量,更见其优越性。
OMT-1 超声波测厚仪 使用说明书

OMT-1超声波测厚仪使用说明书深圳市欧迈特科技仪器仪表有限公司一、O MT-1简介 (3)1.1 测量原理 (3)1.2 基本配置及各部分名称 (3)二、技术参数 (5)三、主要功能 (5)四、测量步骤 (6)4.1 仪器准备 (6)4.2 声速的设定 (7)4.3 声速的测量 (8)4.4 仪器校准 (9)4.5 测量厚度 (10)五、厚度值的存储与查阅 (10)5.1 存储厚度值 (10)5.2 查阅厚度值 (11)六、删除操作 (12)6.1 删除单个厚度值 (12)6.2 删除当前文件 (13)6.3 删除所有文件 (15)6.4 删除校准数据 (15)七、系统和功能设置 (15)7.1 系统设置 (15)7.2 功能设置 (16)7.3 测量单位 (16)7.4 最小值捕获 (17)7.5 两点校准 (18)7.6 上下限设定 (19)7.7 亮度调节 (20)7.8 上下限设定 (21)7.9 背光功能 (23)7.10 低电压提示功能 (23)7.11 关机方式 (23)八、测量应用技术 (24)8.1 测量方法 (24)8.2 管壁测量 (24)8.3 铸件测量 (24)九、维护及注意事项 (25)9.1 电源检查 (25)9.2 注意事项 (25)9.3 维修 (26)附表1:各种材料的声速 (27)附表2:探头与测量范围 (28)一、OMT-1简介我公司研制并生产的OMT-1超声波测厚仪采用超声波测量原理,是一种超小型测量仪器。
它能快速、无损伤、精确地进行测量(显示分辨率0.01mm)。
本仪器可广泛应用于制造业、金属加工业、化工业、商检业等检测领域,适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。
除可对各种板材和各种加工零件作精确测量外,还可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度,是材料保护必备的专用仪器。
ED200、ED300 型涡流测厚仪 说明书

涡流测厚仪使用说明书目 录 1. 概述.........................................1 2. 技术参数.....................................2 3. 仪器的成套性.................................3 4. 按键说明.....................................3 5. 测量操作.....................................3 6. 校正操作.....................................5 7. 故障排除.....................................7 8. 日常维护.....................................8 使用说明书 1. 概述 ED200型涡流测厚仪,是一种小型的、用电池供电的便携式仪器,具有快速、方便、无损检测的特点,适于测量各种非磁性金属基体上绝缘性覆盖层的厚度。
本仪器主要用于测量铝型材表面的氧化膜或涂层厚度,也可用于测量建筑用铝塑复合板表面氟碳涂层的厚度,以及测量其它铝件的阳极氧化膜和塑料、纸张的厚度。
本仪器可在生产现场、销售现场或施工现场对产品进行快速无损的膜厚检查,可用于生产检验、验收检验和质量监督检验。
本仪器符合国家标准GB4957,已通过国家计量部门的样机试验,并获得计量器具制造许可证。
许可证号为:辽制01030012。
ED300型涡流测厚仪是ED200型涡流测厚仪的改进型,体积减小、重量减轻、外形美观,仪器电路板和探头都做了改进,性能和寿命有所提高。
本仪器具有以下重要功能: ♦ 自动校正。
简单地通过按键即可自动校正仪器,校正数据自动ED200型 ED300型存储,下次使用时开机即可直接测量。
♦ 数据统计。
可对测量值自动统计,输出5个统计参数。
林上科技 LS221 涂层测厚仪 使用说明书 V1.1

LS221涂层测厚仪使用说明书V1.1一产品简介LS221涂层测厚仪不仅可用于钢铁等铁磁性金属基体上的涂料、清漆、搪瓷、铬、镀锌等非磁性涂层的测量,也可用于铜、铝、压铸锌、黄铜等非磁性金属基体上的涂料、阳极氧化层、陶瓷等非导电涂层的测量。
仪器自动识别测量基体类型并自动转换测量模式。
被广泛地用于制造业、金属加工业、化工业、商检等领域。
产品依据标准:GB/T 4956-2003 磁性基体上非磁性覆盖层厚度测量--磁性法GB/T 4957-2003 非磁性基体金属上非导电覆盖层厚度测量--涡流法DIN EN ISO 2808 涂料和清漆漆膜厚度的测定JJG-818-2005 磁性、电涡流式覆盖厚度测量仪检定规程二技术参数三产品特点1.无需校准,只需调零。
2.唯一按键,操作极其简单。
3.测量快速,0.5秒完成一次测量。
4.红宝石测头的耐磨性保证了仪器长期有效的使用。
5.铁铝两用探头,自动识别测量基体,可快速自动转换。
6."Fe","NFe", "Fe/NFe"三种测量模式可设置。
7.可测量钢铁等磁性金属基体上的非磁性覆盖层的厚度,以及铜铝等非磁性金属基体上的非导电覆盖层的厚度。
8.采用先进的数字探头技术,数字信号处理直接在探头上完成,探头不易受到干扰并且提供优良的测试精度。
即使温度变化也不会影响测量结果,读数仍保持稳定,以确保在整个测量过程中非常良好的重复性。
四产品操作1. 开机/关机开机:短按仪器上按键开机,开机后显示林上logo,仪器型号及仪器生产日期、调校日期、版本号和序列号,然后进入最近一次记录的历史数据界面。
如下图:Logo 仪器型号和探头参数最近一次记录的数据关机:长按仪器上按键关机;或3分钟无操作自动关机。
2. 仪器设置在关机状态下,长按键3秒,进入到仪器设置界面。
间隔2秒钟以内的按键操作为选择功能, 按键后大于2秒钟不操作为确认当次操作的功能。
电动测厚仪使用说明书

电动测厚仪使用说明书概述:电动测厚仪是一种用于测量材料厚度的设备。
该仪器具有精准测量、方便操作、可靠性高等特点,广泛应用于各个领域中。
本使用说明书将详细介绍电动测厚仪的使用方法,包括准备工作、操作步骤、注意事项等,以帮助用户正确高效地使用该仪器。
一、准备工作:在使用电动测厚仪之前,需要进行以下准备工作:1. 确保仪器处于稳定的工作状态,并检查设备是否正常工作。
2. 根据测量需求,选择合适的探头,并将其正确连接到仪器上。
3. 检查电源供应是否正常,并将电源线连接到仪器。
二、操作步骤:1. 打开电动测厚仪的电源开关,并等待设备进行自检。
2. 确保测量表面和探头表面清洁,以免影响测量结果。
3. 将探头垂直贴紧待测表面,并确保与表面之间没有间隙。
4. 按下测量按钮开始测量,注意保持探头在测量过程中的稳定。
5. 读取显示屏上的测量结果,并记录下来。
6. 如需进行连续测量,可重复步骤3至5。
如需更换探头,先关闭电源开关,然后再进行更换。
7. 使用完毕后,关闭电源开关,并将测量设备恢复到存放位置。
三、注意事项:1. 在使用电动测厚仪之前,请务必仔细阅读本使用说明书,并操作前确保已理解所有内容。
2. 使用时应佩戴适当的防护设备,以防止可能存在的伤害。
3. 在测量过程中,注意保持探头与被测表面之间的垂直贴合,以获得准确的测量结果。
4. 避免在高温、高湿或有强磁场等环境中使用该仪器,以免影响仪器的性能和测量结果的准确性。
5. 定期对仪器进行维护保养,包括清洁探头、校准仪器等,以确保仪器的正常工作和准确测量结果。
6. 若发现仪器存在异常或故障,请立即停止使用,并联系专业维修人员进行维修或更换。
7. 本仪器只能由受过专业培训、具备相关知识和技能的人员操作。
总结:本使用说明书详细介绍了电动测厚仪的使用方法,包括准备工作、操作步骤和注意事项等。
在使用该仪器时,请确保仔细阅读本说明书,并按照操作步骤和注意事项进行操作,以保证测量结果的准确性和操作的安全性。
希玛AR850超声波测厚仪使用说明书

说明书版本号:SZ850-1型号:AR850超声波测厚仪使用说明书-01-一.介绍希玛AR850超声波测厚仪是一种智能化手持式超声波测厚仪,采用微处理器控制,利用超声波测量原理,能够快速、无损伤、精确地测量多种材料的厚度及声速。
此仪器可用在工业生产领域中对各种材料或零件作精确测量,其另一重要方面是可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。
还可广泛用于制造业、金属加工业、商检等检测领域。
凡是超声波能以恒定速度传播且对背面产生的反射波可分辨的各种材料均适用于此仪器。
1.适用范围金属、塑料、陶瓷、玻璃及其他任何超声波的良导体,只要有上、下平行的两个表面,即可用此仪器测量厚度,例如:铝、铜、金、树脂、水、甘油等。
铸铁因其内部晶粒过于粗大,不宜使用本仪器!2. 基本原理测厚仪由发射电路、接收电路、高频振荡器、计数门、计数器、中央处理器、键盘、显示器等部分组成。
其原理与光波测量原理相似。
探头发射的超声波脉冲到达被测物体并在物体中传播,到达材料分界面时被反射回探头,通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。
工作过程见框图:3. 基本配置及仪器各部分名称3.1 基本配置:主机1台探头2支(Φ10mm 5MHz ,Φ10mm 2.5MHz) 耦合剂1瓶(50ml ) 4mm 校准块1个3.2 仪器各部分名称(详见下图)3.2.1液晶屏内容详解: ---- 低电压标志 ---- 耦合标志 m/s ---- 声速单位 mm ---- 厚度单位 VEL ---- 声速标志THICKNESS ---- 厚度标志 ---- 查询和存储厚度标志 -- ---- 储存单元 ---- 校准状态指示符-- 校准键 VEL -- 声速键MODE --LED 背光开启键 --声速、厚度、厚度 单元调整键,查询键 --声速、厚度、厚度 单元调整键,查询键4.规格显示方式:四位数字液晶显示显示最小单位:0.1mm 工作频率:5MHz测量范围:1.2~225.0mm (钢)管材测量下限:Φ20x 3mm (钢)测量误差:±(1%H+0.1)mm.H 为被测物实际厚度声速调节范围:1000~9999m/s 已知厚度反测声速:测量范围1000~9999m/s ,试块厚度20mm ≤ 时,声速测量精度为±1mm/H*100% ;试块厚度>20mm 时,声速测量精度为±5%使用温度范围:0~40℃电源:三节1.5V AAA 碱性电池工作电流:正常测试≤50mA ;开LED 背光≤120mA ;静态电流≤20uA外形尺寸:70.0x145.5mm 主要功能5.自动校对零点,可对系统误差进行修正;线性自动补偿,在全范围内利用计算机软件对探头非线性误差进行修正,以提高准确度; 键盘-04-采用“”、“”键可对声速、厚度进行快速查询和调整; 耦合状 态 提示: 提 供耦合标志,通过观察其稳定状态可知耦合是否正常;可存储十个厚度值,关机后数据不丢失,为高空及野外工作带来方便; 测声速功能:根据样块厚度直接测出其声速,避免了查表或换算的 麻烦;可存储12个声速值; 低电压提示;自动关机:定时自动关机会帮您省电;长寿命按键开关,大于,提高使用寿命; 手动关机:开机状态下,按“”键关机。
超声波测厚仪说明书

超声波测厚仪说明书一、产品概述超声波测厚仪是一种用于测量材料厚度的仪器设备。
它采用了超声波的原理,通过发送超声波信号并接收反射回来的信号来测量材料的厚度。
超声波测厚仪广泛应用于金属、塑料、涂层和液体等各种材料的厚度测量。
二、产品特点1. 高精度:超声波测厚仪具有高精度的测量功能,可以满足用户对精确厚度测量的需求。
2. 宽测量范围:该仪器具有较宽的测量范围,可以适应不同材料的厚度测量。
3. 全自动测量:超声波测厚仪具有全自动测量功能,使用起来非常方便快捷。
4. 可编程功能:用户可以根据需要对超声波测厚仪进行编程,以实现定制化的测量功能。
5. 数据存储功能:该仪器具有数据存储功能,可以保存测量结果以便后续分析和查询。
三、使用方法1. 打开超声波测厚仪电源,并确保电量充足。
2. 将测厚仪探头与待测物料的表面充分接触,确保无气体、液体和杂质的介入。
3. 设置测量参数,如声速、材料类型等。
根据需要,还可以设置报警功能和数据存储格式等设置选项。
4. 点击开始测量按钮,测量仪器将发送超声波信号,接收并计算反射信号来测量材料的厚度。
5. 读取测量结果并记录。
可以选择将结果保存到测量仪器内部的存储器中,或通过数据传输功能将结果导出到电脑等设备中。
6. 清洁探头和仪器表面,并将超声波测厚仪放置在干燥、清洁的环境中。
四、注意事项1. 使用前请仔细阅读说明书,了解并掌握超声波测厚仪的使用方法。
2. 在操作过程中请注意安全,避免发生意外情况。
3. 严禁在带电情况下使用或维修超声波测厚仪。
4. 请勿将超声波测厚仪浸入液体中进行使用,以免造成损坏。
5. 超声波测厚仪应存放在干燥、清洁的环境中,避免与尖锐物品接触和摔落。
6. 定期进行仪器校准,确保测量结果的准确性。
7. 长时间不使用超声波测厚仪时,请及时关闭电源并将其充电,以保证下次使用时能够正常工作。
五、维护保养1. 保持超声波测厚仪清洁干燥,避免灰尘和杂质进入仪器内部。
2. 定期检查仪器电源线和接线是否完好,如有损坏请及时更换。
超声波测厚仪中文版说明书资料

注意:直接使用 按键进入到菜单中,当找不到您需要设置的功能时,请使用 翻页。
测量模式菜单的进入方式:在待测界面中,按 打开测量模式菜单,如图4-2所示SW7/SW7U/SW7A型测厚仪测量模式菜单,其他型号略有不同:
图4-2 测量模式菜单
要测量表面有油漆层的材料厚度,请选择此测量模式。
1.1技术指标
SW3通用型:测量范围1.2mm~200mm,显示精度0.1mm
SW6/SW6U大量程、高精度型:测量范围0.65mm~500mm,显示精度0.01mm,数据存储(SW6U型)
SW7/SW7U大量程、高精度、穿透涂层型:测量范围0.65mm~500mm,3.0~25mm(穿透涂层),显示精度0.01mm,数据存储(SW7U型)
超声波测厚仪
使用说明书
北京声华兴业科技有限公司
SOUNDWEL TECHNOLOGY CO., LTD
快速操作指南
!注意:
如您使用的测厚仪无“穿透涂层”测量模式,请确认被测物为裸材,如被测点表面有油漆等,请将其打磨干净!
如您使用的测厚仪有“穿透涂层”测量模式,在被测点表面有涂层时,请选择此测量模式,但需确保被测厚度在“穿透涂层”测量模式的量程内!
第四步:将探头耦合在试块上,几秒钟后,完成校准,仪器自动返回到待测量界面。
为了使仪器的测量值更准确,必须将被测材料声速设置准确,不同材料有不同的声速,例如,45#钢声速是5920m/s,不锈钢声速是5663m/s。如果没有正确设置声速值,仪器的测量值将会是错误的。本仪器提供了三种设置声速的简单方法。
:在待测界面中,按该键打开仪器的测量模式菜单。在调值状态下,执行光标向右移位。在主菜单界面,执行向右选菜单项。
:在待测界面中,执行单点校准声速。在调值状态下,增大数值。在主菜单界面,执行向上选菜单项。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
测厚仪使用说明书
1、概述
1.1适用范围
金属、塑料、陶瓷及其它任何超声波的良导体,只要有上、下平行的两
个表面,就能用此仪器测量厚度。
此仪器可用在工业生产领域中对各种材料或零件作精确测量,其另一重
要方面是可以对生产设备中的各种管道和压力容器进行监测,监测它们
在使用过程中受腐蚀后的减薄程度。
1.2基本原理
超声波测量厚度的原理与光波测量原理相似。
探头发射的超声波脉冲到
达被测物体并在物体中传播,到达分界面时被反射回探头,通过精确测
量超声波在材料中传播的时间来确定被测材料的厚度。
1.3仪器各部份名称
BATT---低电压标志---耦合标志m/s---声速单位
mm---厚度单位
ON------开机键ZERO---校准键VEL---声速键
▲▼---声速、厚度、厚度单元调整键VE L+ZERO---厚度存储键
机器右下角的圆形铁块为校准试块
2、性能指标
显示方式:四位数字液晶显示
显示最小单位:0.1mm
工作频率:5MHz
测量范围:1.2~225mm(钢)
声速调节范围:1000~9999m/s
使用温度范围:0~40℃
电源:二节5号电池
3、主要功能
自动校准零点,可对系统误差进行修正
线性自动补偿,在全范围内利用计算机软件对探头非线性误差进行修正,以提高准确度。
采用上下调节键可对声速、厚度进行快速调整,可快速查询厚度存储单元。
耦合状态提示:提供耦合标志通过观察其稳定状态可知耦合是否正常。
可存储十个厚度值,关机后数据不丢失,为高空及野外作业工作带来方便。
测声速功能,根据样块厚度直接测出其声速,避免了查表或换算带来的麻烦。
低电压提示
自动关机:定时自动关机会帮您断电
全键膜密闭式操作—防油污,提高使用寿命
4、测量步骤
4.1测量准备
将探头插入主机探头插座中,按ON键开机,全屏幕显示数秒后显示上
次关机前使用的声速。
此时可以开始测量。
4.2声速的调整
如果当前屏幕显示为厚度值,按VEL键进入声速状态,屏幕将显示当前声
速存储单元的内容。
每按一次,声速存储单元变化一次,可循环显示五个
声速值。
如果希望改变当前显示声速单元的内容,用▲或▼键调整到期望
值即可,同时将此值存入该单元。
4.3校准
在每次更换探头、更换电池之后应进行校准。
此步骤对保证测量准确性
十分关键。
如有必要,可重复多次。
将声速调整到5900m/s后按ZERO键,进入校准状态。
在随机试块上涂
耦合剂,将探头与随机试块耦合,屏幕显示的横线将依次消失,直到屏
幕显示4.0mm即校准完毕。
4.4测量厚度
将耦合剂涂于被测处,将探头与被测材料耦合即可测量,屏幕将显示被测材料厚度。
当探头与被测材料耦合时,显示耦合标志。
如果耦合
标志闪烁其或不出现说明耦合不好。
拿开探头后,厚度值保持,耦合标
志消失。
5、测量声速
如果希望测量某种材料的声速,可利用已知厚度试块测量声速。
与测量厚度步骤相似,用游标卡尺或千分尺测量试块,准确读取厚度值,将探头与已知厚度试块耦合,直到显示出一厚度值,拿开探头后,用▲或▼键将显示值调整到实际厚度值,然后按VEL键即可显示出被测声速,同时该声速被存入当前声速存储单元。
6、厚度值存储
6.1存储
按住VEL键,再按ZERO键,进入厚度存储状态,显示某一厚度存储单元号,此时可用上、下调节键找到所需单元(用▲或▼键可循环显
示0~9单元)。
测量厚度的同时,将测量值存入单元。
每测一次新值即
将旧值刷新,该单元记录的是最后一次测量的值。
按VEL键可退出厚度
存储状态。
6.2查看存储内容
按住VEL键,再按ZERO键,显示当前厚度存储单元号,用▲或▼键找到要查看的单元(用▲或▼键可循环显示0~9单元),再操作一次
即显示该单元的内容。
此时测量也可将新测的值存入该单元。
按VEL
键可退出厚度存储状态。
7、低电压指示
如果屏幕显示BATT标志,说明电池电压已低落,应及时更换电池后再继
续使用。
8、自动关机
如果二分钟内不进行任何操作,将自动关机。
9、注意事项
9.1探头表面为丙烯树脂,对粗糙表面的重划很敏感,因此在使用中应轻按。
9.2被测物表面不应超过60℃,否则探头不能再用。
9.3灰尘(铁屑,碳粒等)的侵入会引起麻烦,应经常清理。
10、维护和保养
10.1及时更换电池
出现低电压指示标志后,应及时更换电池,更换电池时要注意极性。
10.2油灰尘的附着会使探头缆线逐渐老化,使其断裂,使用后应清除缆线
上的污垢。
10.3仪器长时间不用时应将电池取出,以免电池漏液,腐蚀电池盒与极片。
10.4严格避免碰撞、潮湿等。
10.5为了防止机器上的试块生锈,请在测试完毕后,将耦合剂擦干净,再涂上少许机油(各类防止腐蚀的机油均可),当再次使用时,将机油擦
干净后,即可进行正常工作。
附表:。
