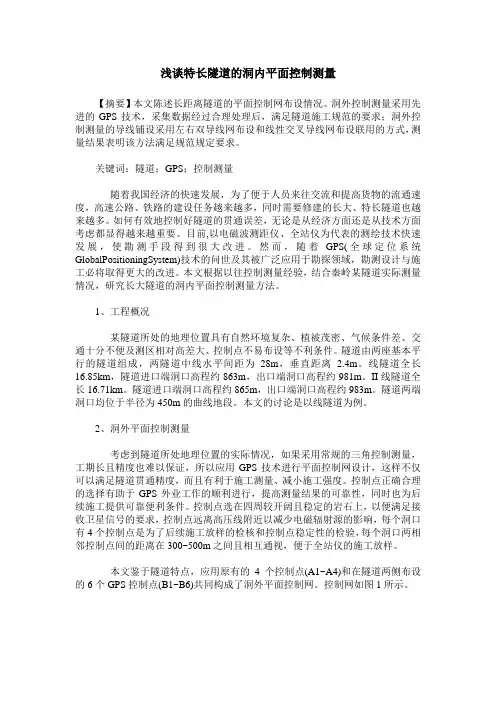

谈铁路长大隧道的洞内平面控制测量

隧道门禁系统

隧道安全监控系统隧道人员考勤定位系统隧道门禁系统人员芯片卡第一章概述系统背景随着国家经济的迅速发展，我国的隧道建设更是日新月异。由于城市地铁、铁路隧道和高速公路隧道改善了路线技术指标、缩短了路程和行车时间，提高了运营效益，因此国家在不断加大隧道的建设力度；然而隧道建设的造价高、运营管理相对复杂，所以各地对隧道的建设都十分重视，不敢掉以轻心。目前的远程信息管理系统往往只是对行政和技术文件的管理，而无法实时地获取施工信息，更不能对施工现场和施工人员的信息有一个全面、及时、准确的掌握，从而导致很多事故的发生。为此各级政府高度重视工程建设安全生产问题，并采取一系列措施不断加强安全生产工作。如何改变目前隧道施工过程安全监管落后的管理模式，实现管理的现代化、信息化、智能化，成为管理者研究的重要课题。因此，能够实现灾害预防、事故救助、信息化管理等先进的管理手段将是隧道安全建设的必然选择。苏州木兰电子科技有限公司针对以上情况提出了“隧道人员考勤定位系统的解决方案”，为隧道的安全建设提供了崭新的安全管理理念和强有力的保证。系统简介隧道人员考勤定位系统是集隧道视频监控系统、施工人员考勤、区域定位、安全预警、灾后急救、日常管理等功能于一体，也是国内技术领先、运行稳定、设计专业化的隧道施工现场监测系统。使管理人员能够随时掌握施工现场人员、设备的分布状况和每个人

员和设备的运动轨迹，便于进行更加合理的调度管理以及安全监控管理。当事故发生时，救援人员可根据该系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，提高应急救援工作的效率。这一科技成果的实现，促使隧道建设的安全生产和日常管理再上新台阶。该隧道人员考勤定位系统既可以单纯的实现考勤或定位也可以同时实现考勤和定位两种功能。而且该系统软件我们设计了安装版和网络版两种，既可以进行现场监控也可以实现远程监控，极大的满足了不同用户的不同需求。第二章系统设计系统构成隧道人员安全管理系统总共由五部分组成，分别是：视频监控系统、考勤定位系统、LED显示系统、无卡报警系统、管理系统。

(整理)隧道洞内控制测量的探析

一、引言对隧洞工程的开挖，在各种规范中的要求很多，精度也要求比较高，特别是对有些管道及特种工程的隧洞。对施工单位而言，洞内控制测量精度的高低就直接影响到贯通的精度，为保证隧洞在允许精度内贯通，我们首先要对洞内控制测量进行设计，在未贯通前对已施测的测量成果要进行相应的精度估算，为保证相应的控制测量精度还要采取相应的测量方案，下面就这几方面进行相应的探析。二、洞内控制测量设计 2．1平面控制测量设计洞内平面控制测量在未贯通前都是支导线。当接到隧洞工程开挖任务时，首先要根据洞室相向或单向开挖长度及设计贯通精度要求，对洞内导线进行设计，估算预期的误差、确定导线施测的等级，以保证洞室开挖轴线的正确，即贯通精度，更为合理、经济的选择测量设备及测量方案。根据隧洞设计开挖图，按一定比例尺在CAD或图纸上绘出隧洞开挖平面图及贯通面位置，充分考虑开挖施工时洞内的测量环境（如通视条件及出渣等对测量的影响）、以及测量精度的提高，合理的选出导线点位置，并展于图上。支导线的终点是支导线精度的最弱点，横向贯通中误差是由导线测角误差及导线边长误差所引起，而横向贯通中误差主要影响隧洞的贯通精度，下面主要分析横向贯通中误差。根据误差传播定律，导线测角及测边是相互独立的两个量，则可得导线测角中误差所引起的横向贯通中误差myβ为： myβ= ±mβρ∑RC2 2.1.1 式中： mβ—导线测角中误差，S； ∑RC—观测角度的导线点到贯通面的垂直距离平方的总和，m2。导线测边误差所引起的横向贯通中误差为mys： mys = ±mss∑Dy2 2.1.2 式中： mss—导线边长相对中误差，mm； ∑Dy—各导线边在贯通面上的投影长度平方和的总和，m2。那么，导线测量误差在贯通面上所引起的横向贯通中误差my为：

隧道施工安全监控方案

宁波引水工程隧道施工监控及安全门禁管理系统技术方案浙江隧道工程公司 2016年3月5日

一、概述视频监控系统是整个隧道施工调度监控管理系统中的重要组成部分，是在网络环境的基础上实现分控功能的子系统。从而达到处于管理平台上的各级领导随时随地通过网络环境监管作业区的安全生产及设备运营状况，根据施工状况采取有效措施及时调整管理措施的目标。门禁是为提高隧道工地的安全性，应严格控制隧道工地大门和安全出入口管理。在施工现场各个出入口，安装通道控制门禁（三辊闸、摆闸、翼闸等通道闸机，以及感应卡读写器结合，便构成智能通道闸综合管理系统），强制工地直属人员须佩带感应卡后方可进入工地，非工地人员未经登记和授权无法擅自进入施工现场，杜绝安全隐患并切实保障工地的安全生产。二、系统特点本系统分别对隧道洞口、进出的人员进行摄像监控，拍照、摄像信号联入网络，通过电脑管理所有信号，使得录像机的视频信号可以通过网络、手机APP平台自由查看和管理。 1.树立全新的工地管理形象现代化的高科技产品的使用，一定会使企业的管理形象和知名度得到很大的提高。采用自动控制管理系统，无论从产品的造型方面，还是自动控制所带来的方便实用性及管理的科学性，都将给管理树立起良好的形象，使企业成为科学管理的楷模。 2.严格发卡、安全管理

采用先进的射频卡，实行一人一卡，一车一卡，刷卡通行；资料存档，保证人员、车辆的计时刷卡通行 3. 实时监控各工区洞口摄像系统可进行全天24小时实时监控和录像，全部性能指标均达到国家要求，通过超低照度摄像机，监视各隧洞口区域情况，具有正常连续录像、视频移动感知录像、联动录像等多种录像模式，各种模式可交替设置，实现监控和存储的智能化，节省硬盘空间。 4.视频联动抓拍、录像对进出工地的的每一个人员，都会进行视频抓拍、并将出入前后的录像保存到电脑，并将图像资料保存在电脑硬盘，电脑存储图像信息达可达30天以上，供事后查证。 5、人员定位通过在隧道节点位置安装感应器自动感应在此工作面施工人员信息，实时显示在软件上。 6.防止尾随功能系统具有防止尾随进入功能，能够在大流量通过的情况下准确识别每一个未带卡人员。 7. 实时统计所有进入工地人数实时显示，报表可实时查询哪些人在工地。三、摄像监控设计方案概述 1. 设计概要

隧道工程施工测量及控制方法

隧道工程施工测量及控制方法摘要：在隧道建设中开展施工测量，是隧道工程中非常关键的部分，隧道工程建设中隧道施工测量，是非常强调专业性的，施工测量取得的数据是否准确，关系到隧道建设的质量，这就需要企业加强对施工测量的重视，对施工测量进行严格落实，依据相关的规范，保证施工测量的专业性以及准确性。在施工测量中，涉及到控制网布设以及坐标系统建立等诸多的问题，这些关键技术的应用关系到施工测量数据是否准确，也关系到工程质量以及效益，那么就要提升施工测量专业性，不断改善施工测量的技术水平。关键词：隧道工程；施工测量；优化方法 1.测量在隧道工程中的重要性 1．1进行监控量测的目标监控量测是一个完整的整体，监控是指要对隧道施工中的围岩以及其相应的支护设施的可靠度进行实时的监控，并且要对其进行量测，以便判断出其需要做出改变的方面，为支护设施的维护提供第一手的资料。这样在对故障和不足进行处理时就可以有针对性的措施有效的提升系统优化的效率。总之，进行监控量测的主要目的，就是要保证施工的安全进行，并不断的优化施工设施，改善支护设施的受力状况、应力分布以及各部位的工作形态，为隧道工程的安全进行提供客观的依据。 1．2隧道工程中进行监控量测的意义（1）有效的帮助管理人员制定安全性较高的施工方案，并且可以根据施工检测中获得的反馈信息对施工的具体过程进行优化，最终保证隧道工程的顺利进行。（2）在监控量测的过程中获得实时数据可以及时的让检测人员进行检测，保证施工的质量。（3）可以帮助设计人员提出新的思路，有更好的思路可以进行支护，改变支护设施的结构以及对衬砌的施作时间提出建议。（4）能够了解围岩的性能参数是否满足工程需要，尤其是要对围岩的稳定性有一个切合实际判断。（5）有效的加强监控和预防、维护的联系，对于检测达到的危险和障碍管理人员要及时的采取措施，这样就可以最大限度的减少工作人员的受伤概率。（6）监控量测能够正确的确定周围岩石参数，这对于工程计划的可行性判断具有非常重要的作用。 2.量测的要求（1）监测得到的各种数据必须保证其正确性，更进一步的要求监控量测系统可以将围岩和支护设施的三维模型反应出来，使制定工程的设计师更加接近真实。（2）在安装完监控量测系统后，一定要保证系统具有一定的预测性，以隧道的围岩为例，当周围围岩的稳定性不足时就必须对管理人员进行报警，使维修部及时反应，做到先事故一步解决问题，避免重大事故的发生。（3）监控量测系统不能阻碍施工的正常进行，也就是这个系统是非常重要的辅助系统，但是其坚决不能带来延误工期等的负面作用。 3.隧道施工测量 3.1布设隧道控制网布设的控制网的主要建设意义，就是保证在隧道的建设中，两侧相向施工可以顺利开展，让隧道可以顺利贯通，这样布设的控制网精度就是至关重要，精确

出口长大隧道控制测量监理实施细则

. 新建大理至瑞丽铁路怒江至龙陵段长大隧道控制测量监理实施细则中铁二院（成都）咨询监理有限责任公司大瑞铁路怒江至龙陵段施工监理二标项目部资料Word . 新建大理至瑞丽铁路怒江至龙陵段高黎贡山隧道长大隧道控制测量

监理实施细则编制：审批：日期：中铁二院（成都）咨询监理有限责任公司大瑞铁路怒江至龙陵段施工监理二标项目部二零一五年十二月资料Word .

目录一、工程概况及特点 (3) 1、工程概况 (3) 2、自然及地质概况 (3) 3、工程特点、重点及难点 (5) 二、编制依据 (5) 三、监理工作范围 (6) 四、监理工作流程 (6) 1、测量监理工作流程 (6) 2、监控量测监理控制流程 (7) 五、监理工作控制要点、目标及手段 (8) 1、监理监控要点 (8) 2、隧道工程测量的目标 (8) 3、隧道工程测量监理手段 (9) 六、监理工作方法及措施 (10) 1、监理工作方法 (10) 2、监理工作的措施 (11) 七、隧道测量及监控量测的控制重点 ...............................................................................

12 1、监理监控重点 (12) 2、隧道工程测量的相关要求 (12) 3、洞外控制测量的检查内容 (13) 4、洞内施工测量的检查内容 (14) 5、隧道线下工程竣工测量 (15) 6、线路中线贯通测量 (15) 7、隧道竣工测量 (15) 8、隧道监控量测 (16) 八、监理见证、旁站具体部位及工序 (18) 1、旁站监理人员的职责 (18) 2、旁站监理程序 (18) 3、监理见证及旁站 (19) 资料Word . 一、工程概况及特点

地铁隧道控制测量技术(地面控制测量、联系测量、洞内控制测量)分解

地铁隧道施工控制测量

目录一、地铁隧道施工测量的内容及特点二、编制目的三、编制依据四、地面控制测量五、联系测量六、高程传递测量八、洞内施工测量九、贯通误差测量十、断面测量十一、结束语

地铁隧道施工控制测量中铁X局集团有限公司万海亮一、地铁隧道施工测量的内容及特点地铁工程主要有车站和隧道组成，多建于城市地下，但也有些区段会采用地面或者高架线路。隧道施工控制测量是地铁施工测量的重点和难点，所以这里主要介绍地铁隧道施工控制测量。 1.1地铁隧道施工测量的内容地铁隧道控制测量一般是要通过已完成的车站（盾构始发井）、竖井、或地面钻孔把地面(井上)控制点的坐标、方位及高程传递到地下(井下)，从而将地面和地下控制网统一为同一坐标（高程）系统，作为地下导线的起算坐标、起始方位角和起始高程基准，依此指导和控制地下区间隧道开挖并保证正确贯通。因此，地铁隧道施工测量的内容主要有：地面平面控制测量、地面水准控制测量、联系测量、竖井高程传递、洞内控制测量、隧道施工测量、贯通测量。地铁隧道施工产生的测量误差除地面控制点的因素外，还包括井上与井下联系测量误差以及区间隧道施工控制测量误差。因此，地面控制测量、联系测量及区间隧道施工控制测量是地铁施工测量的三个关键因素，也是直接影响地铁贯通精度的关键控制点。 1.2地铁隧道施工测量的特点 1、地铁工程线路长，全线分区段施工，各区段开工时间、施工方法各异，且由不同承包商施工，要确保贯通，每个区段不仅要完成本段的测量任务，还要注意与邻接工程的衔接。

2、地铁线路长，且在主要地下施工，控制网要采取分级分段建立。 3、地铁暗挖隧道，施工工艺复杂，地下施测条件差，测量工作量大。 4、地铁隧道贯通精度及建筑限界都有要求严格，在隧道施工的各个阶段必须对地面和地下控制网进行联系测量。因此应结合城市地铁的工程的特点建立合理、满足精度要求的地铁施工控制网对地铁隧道的顺利、准确贯通非常关键。二、编制目的为使地铁施工优质、高效、顺利进行，施工过程中不出现由于测量错误或误差超限而引起的结构物返工或整改等质量问题，在施工过程中必须通过科学的测量方法，按照规范要求定期对控制网进行复测，使施工测量全过程处于受控状态。最终保证按期完成施工任务并交付验收。三、编制依据 1、《城市轨道交通工程测量规范》（GB50308-2008） 2、《工程测量规范》（GB50026-2007） 3、《城市测量规范》（CJJ8-99） 4、《西安地铁建设工程施工测量管理细则》 5、《西安地铁工程施工测量、监测管理管理办法（暂行）》 6、业主测量队所交测点，控制点数据资料。四、地面控制测量 4.1 地面平面控制测量《城市轨道交通工程测量规范GB50308－2008》规定：向隧道内传递坐标和方位时，应在每个井（洞）口或车站附近至少布设三个平面控制点及两个水准控制点作为联系测量的依据。

隧道监控系统

隧道监控系统介绍：随着国内经济的快速发展，大量的高速公路和隧道项目不断建设。高速公路和隧道系统安全的最重要的部分就是在隧道内建立一套高性能、高安全的隧道监控系统。在一些隧道相对比较特殊的地段，为了可以实时的掌握和了解隧道内的交通承受力、车流量、地段环境情况，工程人员设计了隧道/桥梁监控系统，利用已经铺设好的道路光纤网络连接各种传感器，准确及时的掌握实时路况，保障交通安全和维护道路设施。隧道监控系统需求：隧道监控系统是高速公路信息化建设的重要组成部分，其中包含的检测项目有气象监测、车辆导航、诱导服务、车牌识别系统、车型分类系统的应用。隧道内场设置车辆检测器、固定枪式数字摄像机、车道指示器、隧道联络洞指示器；隧道外场设置带云台球型数字摄像机、可变限速标志、门型架可变信息标志、交通信号灯等。最终将监视各路段的行车状况实时传输至监控中心。在隧道监控系统中。由于隧道距离较长，且环境不同于隧道外的环境，因此采用双绞线不能满足远距离通讯传输的要求，同时一旦网络中断，则会导致整个通讯的中断，使系统不能正常运转，产生严重的经济损失和社会问题。在隧道监控项目中，通讯

网络采用环网式组网方案，形成光纤冗余环网，实现网络通信冗余，光纤的采用延长了传输距离。各检测控制器带有以太网通讯接口用于连接以太网交换机，通过交通监控交换机环网通讯光缆与监控管理中心交通监控系统服务器进行通信，并且使得监控中心实时掌握和控制隧道内交通状况。隧道监控系统方案特点： ●MR-Ring环网技术在网络出现故障时，能够在20ms内恢复并切换至备用链路，提供网络通信冗余 ●使用网管型交换机，提供多种网管方式，图形化人机界面，便于用户操作 ●交换机提供光纤接口，延长传输距离，抗电磁干扰，耐腐蚀 ●交换机电源设计提供冗余电源，失电告警等功能 ●简便的安装方式，便于安装 ●工业级标准设计，标准IP防护等级，适用于隧道内、室外使用隧道监控系统解决方案：

隧道控制测量

隧道洞内控制测量第一部分设计阶段一、准备工作洞内导线设计，一般先作导线边长设计，在做测量精度设计。导线边长需根据隧道长度、路线平面形状、施工方法以及断面宽度作选择。原则上隧道越长，导线边也应尽可能选得长一些，但是必须保证正常通风下通视良好。直线地段一般选择250～500米，曲线地段按 Rf C8 确定，其中，R为曲线半径，f为断面宽度。精度等级确定见表1平面控制测量设计要素表1平面控制测量设计要素洞内高程测量设计，高程控制网的布设可以结合导线控制点的埋设，水准备的布设密度一般不大于200米。高铁高程控制测量的精度等级采用国家二等水准测量，每千米高程测量偶然中误差限差为1mm。二、方案确定 1、平面控制测量 1）、导线测量的技术要求应符合表2的规定。表2 导线测量的技术要求注：表中n为测站数。 2）、角观测宜采用方向观测法，并符合表3的规定。表3 水平角方向观测法的技术要求

3)、边长测量应符合表4的规定。表4 边长测量技术要求注：①、一测回是全站仪盘左、盘右各测量一次的过程 ②、测距仪精度等级划分如下 Ⅰ级∣md∣≤2mm Ⅱ级 2 mm＜∣md∣≤5mm Ⅲ级 5 mm＜∣md∣≤10mm Ⅳ级 10 mm＜∣md∣≤20mm md为每千米测距标准偏差。即按测距仪出厂标称精度的绝对值，归算到1km的测距标准偏差。 ③、mD=a+b×D 式中： mD----仪器测距中误差（mm），a----标称精度中的固定误差（mm）， b----标称精度中的的比例系数（mm/km），D----测距长度（km） 4)、测距边的斜距应进行气象和仪器常数改正。气压、气温读数取位应符合表5的规定。三等及以上等级测量应在测站和反射镜站分别测记，四等及以下等级可在测站进行测记。当测边两端气象条件差异较大时，应在测站和反射镜站分别测记，取两端平均值进行气象改正；当测区平坦，气象条件差异不大时，四等及以下等级也可记录上午和下午的平均气压、气温。表5 气压、气温读数取位要求

隧道监控系统解决方案

隧道车辆智能监控系统一．需求分析与设计（1）多级系统结构：采用分级管理模式，建立多平台，多系统下的统一管理平台，能够通过总监控中心对所有系统内的分监控中心以及各本地监控室的主机及监控设备进行统一有序的调配、管理。而分监控中心在服从总监控中心调度指挥的同时，也在自己职能范围内管理和调度其所管辖各车站内的监控设备，从而达到集中与分散相结合的多级用户管理模式。（2）数据传输方式根据要求，本系统所涉及所有前端音视频信号、控制信号等均通过光纤传输到本地监控室，接入数字硬盘录像主机。（3）设备选用要求摄像机采用强光抑制型低照度日夜转换枪式摄像机，彩色480电视线/黑白600电视线，最低照度0.004Lux，彩色黑白自动转换，感应红外，电子快门可调，带宽动态功能，适合用于夜间识别车牌以及其它强逆光环境。视频录像主机采用H.264压缩方式，每秒显示25帧，显示清晰度最高能够达到704*576。（4）语音功能：要求实现各级监控室对前端监控点的广播功能；（5）防雷及电涌保护：能够防感应雷和雷电波，综合接地电阻小于1欧。二．系统设计（1）总监控中心总监控中心由中心服务器、视频工作站、电子地图/报警主机/数字矩阵主机、电视墙等部分组成。

（2）本地监控端车站本地监控端包括前端设备和节点监控室设备两部分。 1、前端设备包括：彩转黑日夜两用摄像机、防护罩、云台、解码器、号角扬声器、光端机(发射机)、周边防护设备等。隧道内百万像素高清摄像机以100 米间距布置，以监视图像的连续性（没有盲区）为基准，隧道内沿一侧隧道壁分别设置低照度日夜型百万像素高清摄像机；在隧道出入口和匝道出入口开阔区域设置一台彩色360 度旋转高清摄像机云台。 2、监控室设备包括：十二路全实时数字硬盘录像主机、光端机（接收机）、广播设备等。三、系统功能（1）视频监控系统功能： 1、监控隧道出入口周围的情况，一旦出入口出现交通事故，进行实时监控并录像报警反馈。 2、隧道入口车辆高度检测 3、自动检测道路交通流量 4、异常行车状况（行车缓慢、拥堵、逆行、违停） 5、路面遗留物检测 6、行人穿行检测（2）环境检测系统： 1、能见度检测 2、通风检测系统 3、照明检测系统：（3）报警设备 1、交通事件检测器 2、隧道内车辆着火，烟雾检测报警。四．硬件需求与分析视频监控摄像机功能规格限制： 1.摄像机保护罩同样要防水、防尘，密闭性必须达IP66以上，因为隧道结构在养护时必需要用高压水喷洗隧道壁面，因此摄像机本体也须要有一定的防水防尘等级。

长大隧道控制测量方案

新建叙永至毕节铁路（川滇段）站前工程施工XZZQSG-2标长大隧道控制测量方案（DK194+516.98～D2K230+910）中铁十七局集团叙毕铁路（川滇段）二标项目经理部二〇一六年十二月三十日

目录一、工程概况 (1) 二、地形地貌 (2) 三、测量依据 (2) 四、测量仪器及人员 (2) 五、测量人员职责 (3) 六、隧道洞外控制测量 (4) 1．洞外控制点布设规定 (4) 2．洞外平面控制测量 (5) 3．洞外高程控制测量 (9) 4.洞外控制点的联测及精度要求 (11) 七、隧道洞内控制测量 (12) 1.洞内平面控制测量 (12) 2．导线网的测量 (13) 3．平差计算 (16) 4．洞内高程控制 (17) 5．贯通测量误差预计 (18) 6．洞外高程测量误差对洞内高程影响估算 (19) 7．隧道洞内布网施测注意事项 (20) 八、相关工作 (20) 九、测量技术保证措施 (20)

长大隧道控制测量方案一、工程概况我标段施工起讫里程：DK194+516.98～DK230+910，线路全长36.393km。隧道共计8座，其中大于4公里的长大隧道3座，分别为长岭隧道，7775m；下寨隧道4104m；斑竹林隧道全长12758m，我标段施工里程为D2K222+232～D2K230+910，施工长度8678m。 1.长岭隧道起迄里程为DK199+190～DK206+965，全长7775m，最大埋深375m，除出口DK206+869～DK206+965段为车站范围，设计为双线外，其余均为单线隧道。隧道为单面上坡，线路设计坡度为1 2.2 ‰、11.05‰、10.95‰、10.1‰和0‰。隧道洞身DK204+105.458～DK205+917.09段位于半径为8000m的右偏曲线上，其余为直线。为加快施工进度、满足防灾救援要求、施工通风等问题，于DK203+100线路前进方向右侧设置1座斜井，于线路大里程夹角45°，全长1400m，斜井作为运营期间防灾救援避难所兼紧急出口。 2.下寨隧道起迄里程为D2K208+923～D2K213+027，全长4104m，最大埋深380m，设计为单线隧道。隧道为单面上坡，线路设计坡度为10.4 ‰、11.2‰。隧道洞身D2K208+923～D2K210+908.682段位于半径为800m的左偏曲线上，D2K213+022.824～D2K213+027段位于半径为800m的右偏曲线上，其余为直线。 3.斑竹林隧道起迄里程为D2K222+232～D2K234+990，全长12758m，最大埋深570m，我标段施工里程为D2K222+232～D2K230+910，施工长度8678m，进口段D2K222+232～D2K222+370段为下坪车站范围，隧道采用车站段双线衬砌，其余均为单线隧道。线路设计坡度为6‰、10.7‰、11‰、7‰和-3‰的人字坡。全隧D2K222+405.132～D2K223+98 4.821段位于半径R=2000的左偏曲线上；D2K226+716.747～D2K228+322.216段位于半径R=8000的右偏曲线上，其余为直线。为加快施工进度、满足防灾救援要求、施工通风等问题，于D2K224+400线路前进方向右侧设置1座横洞，与线路小里程夹角36°，

隧道施工安全监控系统

隧道施工安全监控系统设计方案 2015年3月

目录第一章.概况3 1.1系统介绍4 1.2设计原则与依据4 第二章.系统组成及工作原理6 2.1 系统组成6 2.2 系统应用总体平台架构7 2.3 系统网络结构拓扑图7 2.4人员进出定位管理系统8 2.5 人员/车辆门禁通道系统9 2.6 有害气体监测系统11 2.7 LED显示系统12 2.8 视频监控系统13 2.9 通讯系统及后台系统15 2.10 指挥部联网-综合远程管理16 第三章.系统功能特点17 3.1 核心功能特点17 3.2 系统特点18 第四章.软件功能18 4.1 概述19 4.2 功能描述20 第五章.主要设备介绍23 第六章.工程注意事项28

隧道施工安全门禁系统设计方案第一章.概况近年来，我国高速公路隧道工程建设成就显著，相继建成了秦岭终南山隧道、厦门翔安海底隧道、上海长江隧道等一大批公路隧道工程。目前，随着我国高速公路建设重心逐步向中西部地区转移, 隧道工程数量不断增多，全国仅高速公路在建特长隧道就达160余座，建设任务更加艰巨，地质条件愈加复杂，工程管理难度明显增大，质量安全管理工作面临严峻挑战。隧道工程施工环境封闭，隐蔽工程较多，工程质量安全隐患易发难控。部分地区和项目隧道工程地质勘察不详、设计深度不足；建设管理制度不健全、措施不落实、管理不到位；现场施工组织不力、设备简陋、工艺落后，野蛮施工、偷工减料等现象屡禁不止；施工管理和现场监理缺位，隐蔽工程质量管控薄弱，工程实体质量和结构耐久性受到影响。为切实规范隧道施工质量安全管理，提升工程质量安全管理水平，交通运输部专门下发《关于进一步加强隧道工程质量和安全监管工作的若干意见》交质监发[2013]549号，要求“推动隧道工程信息化施工。针对隧道施工的不确定性和高风险性，加强施工信息化系统建设，实行围岩与支护结构监控量测信息化、人员定位与安全管理信息化、施工质量管理信息化，及时有效指导和控制施工，降低质量安全风险。配置视频系统，实行隐蔽工程施工可视化监控管理。建立隐蔽工程施工过程照片、影像记录资料库，确保施工过程可溯、可查。长大隧道宜配置电子门禁、有毒有害气体连续监测信息管理系统”。

隧道施工监控、无线远程视频监控系统方案

https://www.360docs.net/doc/5710643995.html, 隧道施工无线视频远程监控系统方案一、隧道监控行业现状无论是搭建高速公路还是挖掘地铁路线，在很多时候都不免会遇到必须开掘隧道的情况。然而，隧道的建设工作并不是一件容易的事，它不但艰苦而且危险性很高。因此建设单位也必须在保证隧道掘进的质量和速度的同时确保工程处于一个安全的环境之下，以保障工程内器材和人员的安全。二、隧道监控行业需求随着隧道挖掘工程的不断深入，隧道内部的环境会发生多种变化，而且大量的挖掘机器、运输车辆以及施工人员也因为工程的进度而加大了出入的频率，隧道内部的长度及复杂程度加大了监控系统布线的困难程度，因此在隧道采用无线监控系统是更好的选择。为此，设计出一套隧道施工工程专用的无线监控方案，利用该隧道无线监控系统，可以有效提高隧道施工工程的安全系数，对隧道建设过程中进出人员、车辆、隧道内部环境进行实时监控，对隧道投入使用后的交通情况、隧道内部环境、照明、火灾报警等监控环节提供帮助。三、无线监控系统优点

https://www.360docs.net/doc/5710643995.html, ①安装简单，无需布线，因地制宜。 ②工期短，省时省力，维护简单。 ③应用范围广，稳定性好，传输距离远。 ④灵活性高，容易扩展，不易故障。四、隧道无线监控系统结构

https://www.360docs.net/doc/5710643995.html, 1、前端——IP摄像机：用于拍摄隧道内部的情况，常安装在隧道的壁挂上。 2、中端——无线传输设备：隧道建设无线监控系统常见的无线传输设备为2.4G无线网桥和5.8G大功率无线网桥，由于隧道的特殊环境容易产生“隧道效应”，导致设备之间的无线频率相互干扰，因此需要在隧道内部采用两种不同的无线频率：2.4G和5.8G。这两款无线网桥都主要用于监控视频影像的发送和接收。 3、后端——监控显示器+硬盘录像机（NVR）：用于显示和存储监控视频影像。 PS：后端可分“隧道工程监控室”和“工程总部监控中心”，通过互联网将“隧道工程监控室”和“工程总部监控中心”连接，“工程总部监控中心”也能观看隧道的监控影像。

长大隧道控制测量方案

长大隧道控制测量方案Last revision on 21 December 2020

新建叙永至毕节铁路（川滇段）站前工程施工XZZQSG-2标长大隧道控制测量方案（DK194+～D2K230+910）中铁十七局集团叙毕铁路（川滇段）二标项目经理部二〇一六年十二月三十日目录

长大隧道控制测量方案一、工程概况我标段施工起讫里程：DK194+～DK230+910，线路全长。隧道共计8座，其中大于4公里的长大隧道3座，分别为长岭隧道，7775m；下寨隧道4104m；斑竹林隧道全长12758m，我标段施工里程为 D2K222+232～D2K230+910，施工长度8678m。 1.长岭隧道起迄里程为DK199+190～DK206+965，全长7775m，最大埋深375m，除出口DK206+869～DK206+965段为车站范围，设计为双线外，其余均为单线隧道。隧道为单面上坡，线路设计坡度为‰、‰、‰、‰和0‰。隧道洞身DK204+～DK205+段位于半径为8000m的右偏曲线上，其余为直线。为加快施工进度、满足防灾救援要求、施工通风等问题，于 DK203+100线路前进方向右侧设置1座斜井，于线路大里程夹角45°，全长1400m，斜井作为运营期间防灾救援避难所兼紧急出口。 2.下寨隧道起迄里程为D2K208+923～D2K213+027，全长4104m，最大埋深380m，设计为单线隧道。隧道为单面上坡，线路设计坡度为‰、‰。隧道洞身D2K208+923～D2K210+段位于半径为800m的左偏曲线上，D2K213+～D2K213+027段位于半径为800m的右偏曲线上，其余为直线。 3.斑竹林隧道起迄里程为D2K222+232～D2K234+990，全长 12758m，最大埋深570m，我标段施工里程为D2K222+232～ D2K230+910，施工长度8678m，进口段D2K222+232～D2K222+370段为下坪车站范围，隧道采用车站段双线衬砌，其余均为单线隧道。线路设计坡度为6‰、‰、11‰、7‰和-3‰的人字坡。全隧D2K222+～D2K223+段位于半径R=2000的左偏曲线上；D2K226+～D2K228+段位于半径R=8000的右偏曲线上，其余为直线。

隧道洞内控制量测方案

xx 市轨道交通x 号线一期工程隧道及斜井洞内控制测量方案 xxxxxxx 集团公司 2010 年9 月25 日一、工程概况隧道，起点里程为DK9+310 ，终点里程为DK12+210 ，全长2900M。为保证工期，本隧道设斜井两处竖井一处。隧道较长，斜井较

多，控制测量复杂。二、洞外平面控制隧道及斜井洞外控制测量采用设计院提供的导线点位和集团公司精测队复测并进行加密的加密控制点进行严密平差后的成果。设计院交点桩位和加密控制桩位成果，具体可见《控制点成果表》和《加密导线控制点成果表》。三、隧道和斜井洞口埋点测设施工开始前，在洞口布设近井点，采用全站仪、精密水准仪等测量仪器采用闭合导线测设方法，精确测量控制。洞口导线点的点位布设使用？22钢筋埋设于洞口附近坚固的稳定地面上，并用混凝土固定桩位，点与点之间通视良好。点位布设完成后，混凝土凝固后，利用设计院交接的GPS点和集团公司精测队测量的加密点作为已知基准点，利用全站仪采用闭合导线方法测量各点的平面坐标并平差。高程控制采用至少两个已知基准点，使用电子水准仪闭合测设各点高程并平差。导线采用四等导线测设，要求测角中误差w 士 2.5〃，测边相对中误差w 1/100000。高程控制采用二等水准测量测设，观测精度每公里偶然中误差士2mm,往返测量闭合差w 士 4 L （L为往返侧段路线线段长，以km计）。平面控制采用全站仪2〃级仪器，水平角的观测正倒镜六个测回，每条导线长度往返观测各三个读数，在允许范围内取均值。水准控制采用天宝DINI03电子水准仪按要求测设。四、洞内控制测量

隧道及斜井洞内控制测量采用导线控制的方式，从洞外近井点引入。洞内导线点，以洞口点为起始点，沿中线布设，形成导线环。埋点时要将点位附近虚碴清理干净，在基岩上钻眼，埋设? 22的钢筋做桩，桩顶要处理成光滑平面。钢筋长度约30cm露出地面约5mm 用钢钉在桩顶打点或锯十字，点直径不大于1mm然后用直径15cm 的钢管，高约30cm护桩。在钢桶周围用C20混凝土包围，混凝土包裹大小约1平米。混凝土凝固后在钢桶上加盖。导线点埋置完成后，在边墙上标明位置点号，以便测量使用。洞内布设主副导线，导线控制等级为二等导线，主副导线每延伸2-3个点后，组成闭合导线，经过测量平差后作为施工用测量坐标结果。进入正洞后，正洞中的导线点与各斜井及竖井的控制点进行联测，构成闭合环，平差后作为施工用测量结果。洞内导线布置如图所示：洞内导线布置图洞内采用四等导线测设要求测角中误差w士 2.5〃，测边相对中误差w 1/20000。洞口内，外两个测站的测角，应该给予足够的重视。由于洞口内外温差较大，洞口空气对流严重，空气密度变化剧烈，洞内外光线反差较大，使得测角时，目标成像极不稳定，严重的影响照准精度，切
