电弧焊基础知识焊接工程基础一、对不同熔滴过渡形式进行比较，包括形成条件、熔滴过渡过程的不同特点、应用等内容。
答：电弧焊的熔滴过渡形式可以分为自由过渡、接触过渡和渣壁过渡。
1、自由过渡熔滴从焊丝端部脱落后，经电弧空间自由地的飞行二落入熔池，熔滴脱离焊丝末端一、前不与熔池接触。
按过渡形态不同分为滴状过渡、喷射过渡和爆炸过渡。
1）滴状过渡：（1）大滴过渡a、滴落过渡：高电压、小电流、MIG焊b、排斥过渡：高电压、小电流、CO2焊（2）细颗粒过渡：较大电流的CO2焊当电流较小时，在电弧作用力下，随着焊丝融化，熔滴逐渐长大，当熔滴的重力能够克服其表面张力的作用时，就以较大的颗粒脱离焊丝，落入熔池实现熔滴过渡。
电流较大，电磁收缩力增大，表面张力作用减小，熔滴在脱离焊丝之前就偏离了焊丝轴线，甚至上翘，脱离之后不能沿焊丝轴向过渡时，成为排斥过渡。
这两种过渡的熔滴都较大，一般大于焊丝直径，属于大滴过渡。
大滴过渡的熔滴大，行成时间长，影响电弧稳定性，焊缝成型粗糙，飞溅较多，生产中很少采用。
当电流较大时，电磁收缩力大，熔滴的表面张力减小，熔滴细化，其直径一般等于或略小于焊丝直径，熔滴向熔池过渡频率增加，飞溅少，电弧稳定，焊缝成形较好，这种过渡形式称为细颗粒过渡，在生产中广泛应用。
2）喷射过渡：（1）射滴过渡铝MIG焊及钢焊丝脉冲焊（2）亚射流过渡铝、镁及其合金的熔化极气体保护焊（3）射滴过渡钢焊丝MIG焊（4）旋转射流过渡特大电流MIG焊电流增加时，熔滴的尺寸变得更小，过渡频率也急剧提高，在电弧力的的强制作用下，熔滴脱离焊丝沿焊丝轴向飞速的射向熔池，这种过渡形式称为喷射过渡。
射滴过渡是介于滴状过渡与连续射流过度之间的一种熔滴过渡形式，熔滴直径与焊丝直径相近，过渡时有明显的熔滴分离。
其工艺条件与连续射流过渡有相似之处，主要适用于钢焊丝脉冲焊及铝合金焊丝融化及气体保护焊。
亚射流过渡是介于短路过渡与舍滴过渡之间的一种过渡形式，形成条件：大电流，低电压，反极性，CO2气氛和粗焊丝。
焊接方法及原理

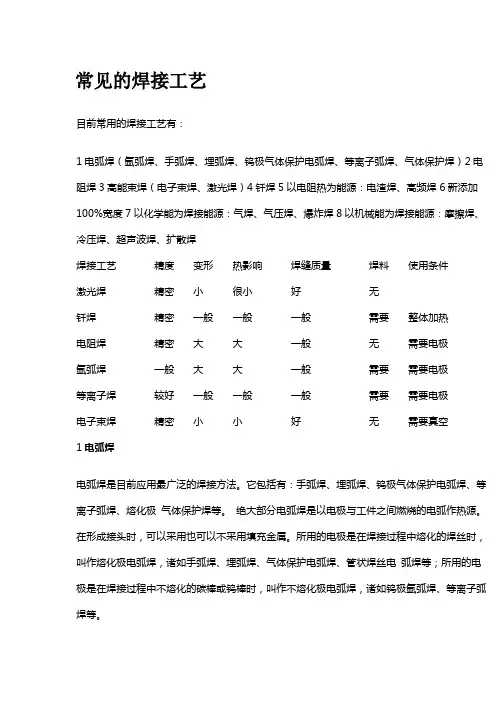

常见的焊接工艺目前常用的焊接工艺有：1电弧焊（氩弧焊、手弧焊、埋弧焊、钨极气体保护电弧焊、等离子弧焊、气体保护焊）2电阻焊3高能束焊（电子束焊、激光焊）4钎焊5以电阻热为能源：电渣焊、高频焊 6新添加100%宽度7以化学能为焊接能源：气焊、气压焊、爆炸焊8以机械能为焊接能源：摩擦焊、冷压焊、超声波焊、扩散焊焊接工艺精度变形热影响焊缝质量焊料使用条件激光焊精密小很小好无钎焊精密一般一般一般需要整体加热电阻焊精密大大一般无需要电极氩弧焊一般大大一般需要需要电极等离子焊较好一般一般一般需要需要电极电子束焊精密小小好无需要真空1电弧焊电弧焊是目前应用最广泛的焊接方法。
它包括有：手弧焊、埋弧焊、钨极气体保护电弧焊、等离子弧焊、熔化极气体保护焊等。
绝大部分电弧焊是以电极与工件之间燃烧的电弧作热源。
在形成接头时，可以采用也可以不采用填充金属。
所用的电极是在焊接过程中熔化的焊丝时，叫作熔化极电弧焊，诸如手弧焊、埋弧焊、气体保护电弧焊、管状焊丝电弧焊等；所用的电极是在焊接过程中不熔化的碳棒或钨棒时，叫作不熔化极电弧焊，诸如钨极氩弧焊、等离子弧焊等。
1）手弧焊（焊条电弧焊）手弧焊是各种电弧焊方法中发展最早、目前仍然应用最广的一种焊接方法。
它是以外部涂有涂料的焊条作电极和填充金属，电弧是在焊条的端部和被焊工件表面之间燃烧。
涂料在电弧热作用下一方面可以产生气体以保护电弧，另一方面可以产生熔渣覆盖在熔池表面，防止熔化金属与周围气体的相互作用。
熔渣的更重要作用是与熔化金属产生物理化学反应或添加合金元素，改善焊缝金属性能。
手弧焊设备简单、轻便，操作灵活。
可以应用于维修及装配中的短缝的焊接，特别是可以用于难以达到的部位的焊接。
手弧焊配用相应的焊条可适用于大多数工业用碳钢、不锈钢、铸铁、铜、铝、镍及其合金。
2）埋弧焊埋弧焊是以连续送时的焊丝作为电极和填充金属。
焊接时，在焊接区的上面覆盖一层颗粒状焊剂，电弧在焊剂层下燃烧，将焊丝端部和局部母材熔化，形成焊缝。
手工电弧焊的工艺参数和运条方式
