第2章油品取样

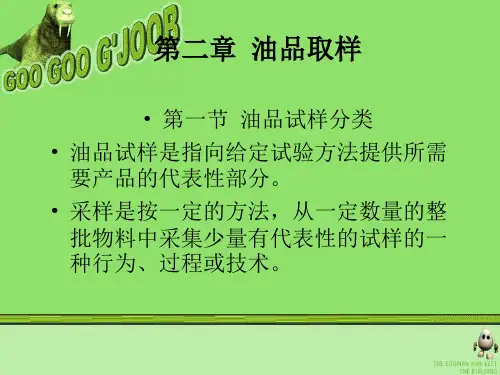

教学内容及安排：2-1 石油及液体石油产品的取样1学时教学过程：[板书] §2-1 石油及液体石油产品的取样[板书]一、油品试样分类：按油品性状分类[讲述] 油品试样是指向给定试验方法提供所需要产品的代表性部分。

油品试样类别及其实例：[板书]二、液体石油产品试样的分类[讲述]按取样位置和方法分类[板书]1．点样[讲述]点样指从油罐内规定位置或在泵送操作期间按规定时间从管线中采取的试样。

点样仅代表油品局部或某段时间的性质。

如图所示，按取样位置划分如下：（1）撇取样（表面样）油罐内顶液面处采取。

（2）顶部样顶液面下150mm处采取。

（3）上部样顶液面下深度1/6处采取。

（4）中部样顶液面下深度1/2处采取。

（5）下部样顶液面下深度5/6处采取。

（6）底部样油罐或容器底表面（底板）上，或管线最低点处采取。

（7）出口液面样油罐内抽出油品的最低液面处取得。

属于点样的还有排放样（从油罐排放活栓或排放阀门采取的试样）；罐侧样（从罐侧取样管线采取的点样）。

[板书]2．代表性试样[讲述]代表性试样是指试样的物理、化学特性与取样总体的平均特性相同的试样。

油品分析试样一般指代表性试样。

代表性试样有三种形式：组合样、全层样、例行样。

[板书]（1）组合样[讲述]按规定比例合并若干个点样，用以代表整个油品性质的试样。

例如：①按等比例合并上部样、中部样和下部样。

②按等比例合并上部样、中部样和出口液面样。

③对于非均匀油品，应在多于3个液面上采取的一系列点样，按其所代表油品数量比例掺合而成。

④从几个油罐或油船的几个油舱中采取单个试样，按每个试样所代表油品数量比例掺合而成。

⑤在规定间隔从管线流体中采取的一系列等体积的点样混合（时间比例样）。

（2）全层样[讲述]取样器在一个方向上通过整体液面，使其充满约3/4（最大85％）液体时所取得的试样。

（3）例行样[讲述]将取样器从油品顶部降落到底部，然后再以相同速度提升到油品的顶部，提出液面时取样器应充满约3/4时的试样。

全层样和例行样在采样时不能够保证试样是按均匀的速度充满采样器的，因此它们的代表性比组合样稍差，一般用于较均匀的液体试样。

关于油品采样的术语还有很多，如界面样、间歇样、等流样、流量比例样等。

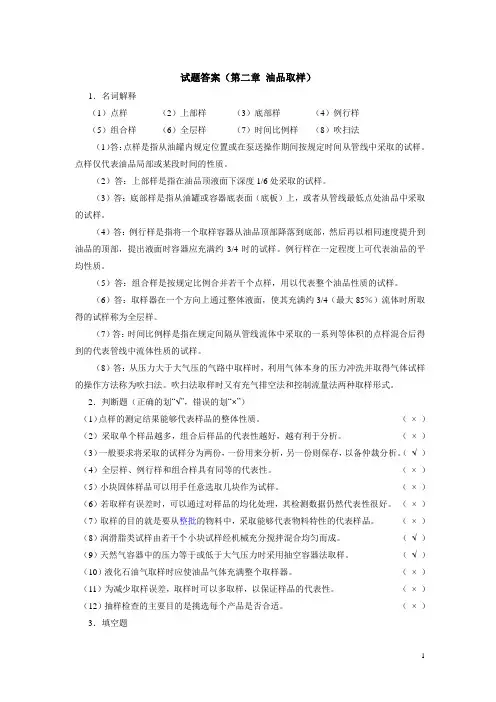

【课堂练习】判断题（正确的划“√”，错误的划“×”）（1）点样的测定结果能够代表样品的整体性质。

（）（2）采取单个样品越多，组合后样品的代表性越好，越有利于分析。

（）（3）全层样、例行样和组合样具有同等的代表性。

（）答案：（1）×；（2）×；（3）×；教学内容及安排：2-2 石油及液体石油产品的取样2学时教学过程：[复习] 石油产品试样分类[板书] 第二节石油及液体石油产品的取样[讲述] 油品取样是按规定方法，从一定数量的整批物料中采集少量有代表性试样的一种行为、过程或技术。

一、执行标准的适用范围和取样原则[讲述]两项标准：GB/T4756－1998《石油液体手工取样法》，SH/T0635－1996《液体石油产品采样法（半自动法）》。

[板书] 1、适用范围：GB/T4756－1998 《手工取样法》适用于手工法从固定油罐、铁路罐车、公路罐车、油船和驳船、桶和听、或从正在输送液体的管线中采取液态烃、油罐残渣和沉淀物样品。

取样时，要求贮存容器或输送管线中的油品处于常压范围，且油品在环境温度~100℃之间应为液体。

SH/T0635－1996《半自动取样法》适用于从立式油罐中采取液体石油和石油化工产品试样。

对于原油和非均匀石油液体用半自动法所取试样的代表性较好。

[板书] 2. 取样原则及要求[讲述]（1）取样基本原则用于试验的试样必须对被取样油品具有充分的代表性。

（2）取样基本要求油罐内液体在静止状态时才能取样；容器内油品均匀时，取上、中、下或上、中、出口三个液面的样品等比例合并；油品不均匀时要在多于三个以上的液面取样制备分析样；管线输送的均相油品的代表性试样，由等量合并若干个等时间间隔试样而得到。

应使用自动取样装置从管线中泵送的油品中采取试样。

[板书]二、取样工具和取样操作方法[板书]1、取样器[讲述]点取样器和例行取样器适于在油罐、油槽车、油船中采取点样、例行样及组合样。

常用的采样器有：取样笼、加重的采样器等。

①取样笼.它是一个金属或塑料保持架或笼子，能固定适当的容器（如玻璃瓶），装配好后应加重，容器口用系有绳索瓶塞塞紧，取样器能在任意液面开启。

对于挥发性产品，为避免轻组分损失，最好使用在其中装有合适尺寸瓶子的取样笼，因为当从加重的取样器中把样品转移到其它容器中时，可能会出现轻组分损失。

[看取样笼示意图] （课件放映）②加重取样器:它是一个底部加重（一般灌铅）并设有开启器盖机构的金属容器。

[放映加重的取样器示意图]③界面取样器用于从选择液面上采集点样或底部样，见图。

由一根玻璃管、金属管或塑料管制成。

当其在通过液体降落时，液体能自由流过，通过有关装置可使其下端在要求的液面处关闭。

④底部取样器：当其降落到罐底时，能通过罐底板的接触打开阀或启闭器，而在离开罐底时又能关闭阀或启闭器。

⑤沉淀物取样器（抓取取样器）：用于采取液态油品中残渣或沉淀物。

是一个带有抓取装置的嘉安固黄铜盒，其底部是有弹簧关闭的夹片组，取样器由吊缆放松，取样器顶部上的轻质盖板可防止从液体中提升取样器时样品被冲洗出来。

⑥重力管或撞锤管取样器：它是加重的或配备机械操纵装置的一根具有均匀直径的管状装置，以便穿透被取样的沉淀层。

⑦例行取样器例行取样器是一个加重的或放在加重的取样笼中的容器，只是在取样瓶口处安装有钻孔的软木塞或有开口的螺纹帽，以限制采样时的充油速度。

在通过油品降落和提升时取得样品.但不能确定村它是均匀速率下充满的。

⑧全层取样器用于采取均匀油品的代表性试样。

这种取样器有液体进口和气体出口，在通过油品降落和提升时取得样品，但不能确定这旨在均匀速率下充满的。

（注意充油孔由取样器接触罐底时被其底座的升起所关闭.）（2）桶和听取样器[讲述]用于在油桶或汽车油罐车中采取点样或底部样，有时也用于从液体的纵向截面采取代表性试样。

管状取样器，是一个由玻璃、金属或塑料制成的管子，如需要时，可配有便于操作的合适的配件。

它能插到桶、听或公路罐车中所要求的液面处抽取点样，或插到底部抽取检查污染物存在的底部样。

在下端有关闭机构的管状取样器，还可以用于通过液体的竖直截面采取代表性样品。

另外，也可以使用尺寸适宜的小样笼、油桶泵或虹吸装置代替.（3）管线取样器:用于管线取样[讲述]由管线取样头、一个隔离阀和输油管组成。

取样头应安装在竖直管线中，其开口直径应不小于6mm。

取样头的开口朝向液流方向,其样品进入点到管线内壁的距离应大于管线内径的1/4.取样头的位置离上游弯管的最短距离为3倍管线内径，但最好不超过5倍管线内径，离下游弯管的最短距离为0.5倍管线内径.[管线取样位置示意图]如果取样头安装在水平管线中村，则应安装在泵输出侧，取样头到泵出口的距离为0.5-8倍管线内径.取样器应有一根输油管，其长度应能达到样品容器的底部，以便于浸没充油.[板书]2、试样容器试样容器是用于贮存和运送试样的接受器。

[讲述]要求：配有合适的帽、塞、盖或阀，不渗漏油品，能耐溶剂，具有足够的强度。

常用: 玻璃瓶、油听、塑料瓶（桶）等。

容量通常在0.25～5 L之间。

容器封闭器有：软木塞、磨砂玻璃塞、塑料或金属的螺旋帽。

[板书] 3.取样用具[讲述]（1）防护手套：由不溶于烃类材料制成。

（2）眼罩或面罩：防止石油产品飞溅伤害。

（3）防爆手电：照明用。

（4）取样绳:由导电不打火的材料制成的绳或链，最好用天然纤维制作。

（5）废油桶。

（6）试样冷却器用于高温液体取样。

(7)气体锁闭装置[讲述]这种装置是用从压力罐，特别是从使用惰性气体系统的那些油罐中采取样品。

这有一个装在阀顶的气密外壳，与罐顶的连接.装在取样笼中的样品容器或特殊取样器通过气密窗拴到降落齿轮上，然后关闭窗户，打开顶阀，将样品容器或取样器降落到产品中要求的深度，充装样品，将取样器升起。

在通过窗户取出样器之前，要先关闭阀.[板书]三、取样准备[板书] 四．取样操作方法[讲述]1、立式油罐取样①点样降落取样器或瓶，直到其口部达到要求的深度（看标尺），用适当的方法打开塞子，在要求的液面处保持取样器直到充满为止，提出取样器。

②组合样把具有代表性地单个试样的等分样转到组合样容器中混合均匀而成。

③底部样降落底部取样器，将其直立停在油罐底上，待装满（不冒气泡）后提出取样器。

④界面样降落打开的界面取样器，使液体通过取样器冲流，到达要求液面后，关闭阀，提出取样器。

⑤罐侧样从装在油罐侧壁上的取样阀放出试样。

⑥全层样用全层取样器在油品中降落或提升（单向），使其充满约3/4（最大85％）液体。

取样时要掌握好降落或提升的速度。

⑦例行样以匀速将取样瓶和笼子从油品表面降到罐底，再提出油品表面（双向），不能在任何点停留，当从油品中提出取样瓶时，瓶内应充入约75％的油品，绝不能超过85％。

[板书]2、卧式圆筒形和椭圆形油罐取样[讲述]采取点样方法与立式油罐相同，要求按下表标明的深度取样；需制备组合样时，也应按表中规定的比例进行混合。

[板书]3、油船或驳船的取样[讲述]油船的装载容积一般划分若干个大小不同的舱室。

可上按表的要求从每个舱室采取点样；对于装载相同油品的油船可按GB/T4756－1998中规定的方法进行随机抽查取样。

[板书]4、油罐车取样[讲述]把取样器降到罐内油品深度的1/2处，以急速动作拉动绳子，打开取样器塞子，待取样器内充满油后，提出取样器。

对于整列装有相同石油或液体石油产品的油罐车，也可按GB/T4756－1998中规定的方法进行随机抽查取样，但必须包括首车。

[板书]5、桶或听取样[讲述]用拇指封闭清洁干燥的取样管上端，把管子插进油品中约300mm深，移开拇指，让油品进入取样管，再用拇指封闭上端，抽出取样器。

水平润洗内表面。

[板书]6、管线取样[讲述]采取管线流量比例样前，先放出一些油品，把全部取样设备冲洗干净，取样时，按下表规定从取样口采取试样，并将所取试样等体积掺合成一份组合样。

时间比例样，按规定从取样口采取试样，并将采取的试样以等体积掺合成一份组合样。

[板书]7、油罐残渣和沉淀物取样[讲述]残渣或沉淀物厚度不同，取样方法不同。

厚度不大于50mm时，使用沉淀抓取器；厚度大于50mm的软残渣可使用重力管取样器，硬残渣则用撞锤管取样器或其他合适的工具。

[板书]8、非均匀石油或液体石油产品的取样[讲述]最好用自动管线取样器取样。

如果用手工取样法，则应先从上部、中部和出口液面处采取试样，送到实验室并用标准方法分别试验它们的密度和水含量，当试验结果之差值在规定范围内时（详见GB/T4756－1998 表5），试样可视为具有代表性；否则要从罐的出口液面开始向上以每米间隔采取试样，并分别进行试验，用这些试验结果去确定罐内油品的性质和数量。
