球磨机钢球配比
球磨机配球
球磨机配球—钢球的配球方法：球磨机的配球法，直接影响着球磨机的工作效率，另外，你要实现什么样的目的，要达到什么样的产量，还有工作环境以及球磨机的电机功率等，来配制球磨机的钢球，要知道怎么样给球磨机配球，首先得了解，球磨机的工作原理，才能根据原理来给球磨机来配球。
球磨机第一仓研磨体的主要作用是对物料进行冲击破碎，同时也起到一定的研磨作用。
因此，研磨体进行级配的目的，就是要满足这两方面的要求。
第一仓粉碎效果的好坏直接对后面各仓的粉磨效率产生影响，并最终影响球磨机产量。
能否达到粉碎要求取决于研磨体的级配是否合理，主要包括钢球大小、球径级数、各种规格球所占比例等。
确定这些参数除了要考虑球磨机规格大小、球磨机内部结构、产品细度要求等因素外，还要考虑入磨物料的特性（易磨性、粒度大小等）。
要使物料在第一仓得到有效粉碎，在确定级配时必须遵循这样几个原则：首先，钢球要有足够大的冲击力，使钢球具备足够能量以击碎颗粒物料，这与钢球的最大球径有直接关系。
其次，钢球对物料要有足够多的冲击次数，这与研磨体装填量和平均球径有关。
当装填量一定时，在保证足够冲击力的前提下，尽量减小研磨体直径，增加钢球个数来提高对物料的冲击次数，以提高粉碎效率。
最后，物料在仓内有足够的停留时间，以保证物料被充分粉碎，这就要求所配研磨体要有一定的控制物料流速的能力。
两级配球法所谓两级配球法，就是使用大小两种不同规格，并且二者直径相差较大的钢球来进行级配。
其理论依据是，大球之间的空隙由小球来填充，以充分提高钢球的堆积密度。
这样，一方面可提高第一仓的冲击力和冲击次数，符合该仓研磨体的功能特点，另一方面，较高的堆积密度可使物料能够得到一定的研磨作用。
在两级配球中，大球的作用主要是对物料进行冲击破碎。
小球的作用一是填充大球间的空隙，提高研磨体的堆积密度，以控制物料流速，增加研磨能力；二是起能量传递作用，将大球的冲击能量传递给物料；三是将空隙中的粗颗粒物料排挤出来，置于大球的冲击区内。

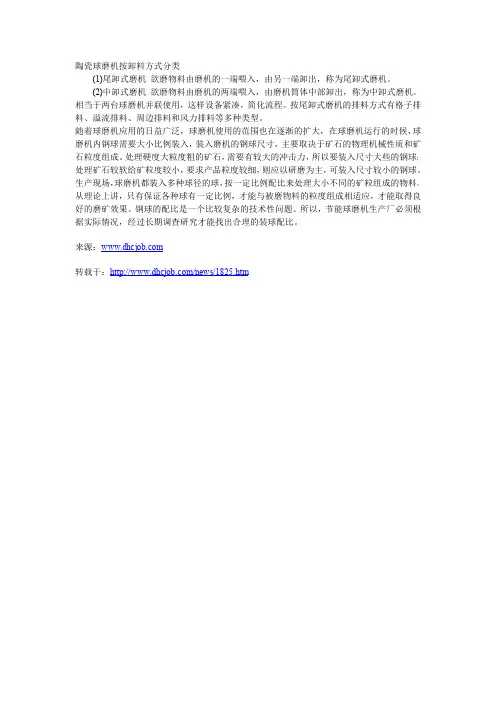

陶瓷球磨机的钢球配比和卸料方式分类方法
陶瓷球磨机按卸料方式分类
(1)尾卸式磨机欲磨物料由磨机的一端喂入，由另一端卸出，称为尾卸式磨机。
(2)中卸式磨机欲磨物料由磨机的两端喂入，由磨机筒体中部卸出，称为中卸式磨机。
相当于两台球磨机并联使用，这样设备紧凑，简化流程。
按尾卸式磨机的排料方式有格子排料、溢流排料、周边排料和风力排料等多种类型。
随着球磨机应用的日益广泛，球磨机使用的范围也在逐渐的扩大，在球磨机运行的时候，球磨机内钢球需要大小比例装入，装入磨机的钢球尺寸，主要取决于矿石的物理机械性质和矿石粒度组成。
处理硬度大粒度粗的矿石，需要有较大的冲击力，所以要装入尺寸大些的钢球；处理矿石较软给矿粒度较小，要求产品粒度较细，则应以研磨为主，可装入尺寸较小的钢球。
生产现场，球磨机都装入多种球径的球，按一定比例配比来处理大小不同的矿粒组成的物料。
从理论上讲，只有保证各种球有一定比例，才能与被磨物料的粒度组成相适应，才能取得良好的磨矿效果。
钢球的配比是一个比较复杂的技术性问题。
所以，节能球磨机生产厂必须根据实际情况，经过长期调查研究才能找出合理的装球配比。
来源：
转载于：/news/1825.htm。
磨机装球或棒计算方法
1、离心转速也称为临界转速：球或者棒的离心力等于重力，即
mg=mv2 r
g——重力加速度；
v——球或者棒的转速；
r——磨机半径。
转速率：磨机实际转速与临界转速的比值，计算得到为0.76~0.88，一般取0.8，因此磨机的实际转速应为临界转速的0.8. 2、填充率：棒或者球的总体积占磨机有效容积的比例，一段磨机一般40%左右，二段磨机35%~40%左右。
根据球磨机的有效容积计算出棒或者球的总体积。
对于矿石给料粒度小于20mm的一段工业用磨机，钢球一般采用120mm、100mm、80mm、60mm，比例为15%，30%，40%，15%，（一段磨机很少采用棒磨）。
根据不同球的密度计算出不同球的重量或者数量。
对于二段球磨机，钢球一般采用80mm、60mm、40mm，比例一般为30%、40%、30%。
二段棒磨机一般采用的钢棒为80mm、60mm、50mm，具体添加数量与一段磨机的计算方法相同。
适当的增加小直径的球或棒，能够降低磨矿细度，但是随着磨矿过程的进行，大直径的球或棒被磨细，因此每次补加球或棒时，仅需补加大直径的即可。
对于直径800mm，长度900mm的小型棒磨机，根据经验添加棒的直径应为80mm、60mm、50mm、40mm，配比约为15%，30%、
40%，15%。
工业应用的球或棒的配比需要通过磨矿试验来进行调整，主要考察不同的球或者棒的配比对磨矿细度的影响（或者考察配比对于某一粒级，比如-2mm+0.2mm）进行具体调整。
球磨机与钢球级配
研磨体
研磨体装载量的计算及测定
–
根据所选择的填充率按下式可以计算其装载量
研磨体
研磨体球面中心高H和弦长L
研磨体
H/D0(或L／D0)与φ对照表
研磨体
级配
研磨体级配的意义
– –
级配：将不同规格的研磨体按一定比例配合装入同 一仓中使用。 物料在粉磨过程中，较大块物料需要研磨体的冲击 力大，这就要求大尺寸的研磨体；而较小块的物料 需要研磨体的研磨作用强，尺寸小的研磨体数量可 多些，与物料接触面积大，研磨作用强。所以为了 适应各种不同粒度物料的冲击和研磨作用的要求， 增加研磨体对彻科的冲击和研磨机会．提高粉磨效 率，必须对研磨体进行合理的配合。
3.5 29.2 3.0 21.0 2.6 13.1 2.4 8.9 2.2 4.7 2.0 1.0 1.8 0
4 磨机直径/米 滞溜带所占比 36.5 例/%
研磨体 形状与材质
–
钢球
在粉磨过程中，与物料发生点接触，对物料的冲击力大，主要 用于管磨机的第一、二仓双仓开路磨的第一仓、双仓闭路磨的 第一、二仓。 钢(铁)段的外形为短圆柱形或截圆锥形，它与物料发生线接触、 研磨作用强，但冲击力一般用于尾仓。
–
–
– – –
1、 求出入磨物料平均粒度和最大粒度 平均粒径也用通过量为80％(质量比)的粒径(D80)表 示，而最大粒径用通过量为95％(质量比)的粒径 (D90)表示。用孔径30mm、19mm、13mm、 10mm和5mm的套筛作熟料。称量并计算出各粒度 级别的质量百分含量。 2、确定最大球径和要求的平均球径 最大球径(一仓) 最大球径(二仓)
研磨体
– –
球磨机钢球正确测算配比方法
球磨机钢球正确测算配比方法简述：球磨机钢球是球磨机重要的基础零部件，尤其是精密工业钢球在国民经济发展中起着巨大作用。
广泛用于水泥厂，发电厂等。
高低铬多元素合金钢球，高低铬多元素合金铸锻，在国民经济发展中起着巨大作用。
在一些特殊条件下，常常需要特殊材质的钢球，来完成不同环境下所要求达到的功能。
其实一些特殊材质钢球已广泛应用于国民经济各个领域中，包括高铬钢球;高铬钢锻;低铬钢球;低铬钢锻;铬系列衬板;锰系列衬板;锤头;多元合金钢球;多元合金衬板;各种耐磨材料; 。
它们的推广应用，不仅推动了球磨机钢球生产业的发展，而且也促进了相关行业的技术发展和科技进步。
球磨机经过一段时间运转，每7～10d要补球，使钢球级配变得非常混乱。
运转时间越长，钢球级数越多，球磨机钢球的级配情况很难计算。
小型磨机清仓时，可算好配比，把球按尺寸分类后填加，级配的数量与计算的基本相符。
大型磨机，由于钢球数量太大，球磨机钢球分类太费时，给生产安排造成困难。
大多数厂家都不采用此法，而是按各自的要求，将烂球、铁渣及小球拣出，加完后与标准填加量比较，缺少的量，一般是加入最大级钢球，或凭经验加入一些其它的钢球。
钢球的级配及平均球径是估算的，很不准确。
环球重工在实践中运用了一种简单的测算方法，即运用概率法和数学归纳法进行抽样计算，具有一些参考价值，介绍如下：用8号钢丝制作一个边长500mm 的方框，磨机内料摇空，打开磨门进入磨内，选磨仓入口、出口两处，沿径向测量3点，如图所示。
数方框内露出半个钢球以上的各种钢球的数量，做好记录，将数据整理计算可得出基本准确的球磨机钢球级配。
某一次测量数据如表1。
规格mmΦ100～95Φ95～85Φ85～75Φ75～65入口（个）28362718出口（个）24204025平均262833.521.5。
各种钢球占比例：该磨总填加量为22t，可以计算出各级钢球的重量(见表2)。
计算数量平均球径为：计算结果与实际基本相符，由于当时出磨细度太粗，停磨处理时，根据计算，拣出Φ100～95mm球5t，补进Φ90mm球1t、Φ80mm球4t，细度达到了要求。
水泥厂球磨机钢球级配调整
钢球级配调整
一、一般球磨机的一仓最大球径为90mm，喂料粒度大时，最好不要超过100mm。
平均球径选择可以根据以下几个方面考虑：
1、物料粒度大，硬度大，平均球径要增大，反之，要减小；
2、产品细度放粗，喂料量增大，仓内球料比小，缓冲作用增加，影响粗磨效果，应加大球径；
3、在脱离角相同的情况下，磨机直径越大，钢球冲击高度越高，球径可适当减小；
4、磨机相对转速高，球的离心力大，提升较高，平均球径应小；
5、圈流磨，由于回料使磨内物料增多，球料比降低，应该增加球径，但是因为回料使物料粒度降低，平均球径又应该减小，所以圈流磨与开流磨的平均球径基本相同；
6、使用双层隔仓板，第一仓排料不受后仓物料与研磨体的阴挡，排料通畅，平均球径比单层隔仓装置要小。
二、级配的确定
级配与物料性能、进出磨物料粒度、产品品种、粉磨方式、磨机结构等因素有关，需要经过多次调整以后才能确定。
一般在正常生产情况下，突然停磨观察，粗磨仓的钢球露出料面半个球，细磨仓研磨体被薄料层覆盖为宜。
每仓最多用四级配球。
要求在满足平均球径的基础下，尝试采用两头小、中间大的级配，再根据粉磨状况、产品细度调整。
水泥球磨机的钢球级配
度、 细度等因素 ， 特别是物料粒径的影响。如果物料 的粒径 大 ， 钢球 的最 大球 径也 要 大 ； 果入 磨 物料 则 如 的粒径发生变化 ， 钢球 的级配也需随之调整。因为
球 的个 数 与其 直径 的 ３次方 成反 比 ， 如果 球径 过 大 ， 会 使 单位 装载 质量 下球 的个 数 减少 ， 降低 冲击次 数 ，
Ｓ—— 物 料 密度 ，／ ｍ ； Ｇ ｇｅ
— —
％凡—— 临界转 速 的百 分 比 ， ； ％ Ｄ—— 磨机 内径 ， ｍ。
建 材 技术 与应 用 １ ２ １ ／ ０ １
（） １ １ 第 仓的物料粒度大 ， 需要 的冲击力大， 因 而平 均球 径要 大 ； Ⅱ仓需 要增 加物 料 的 比表 面积 ， 第
文章编号 ：０９— ４ １ ２ １ ） １ ０ ３—０ １０ ９４ （０ １ ０ —０ １ ２
水 泥 球磨 机 的 钢球 级 配
口 口 温 金 莲
摘
（ 原 市水 利水 泥厂 ， 太 山西 太原
００ ２ ） ３ ０５
要： 从入 磨物料粒度 、 球 的装载 量、 钢 磨机 的填 充率 、 级
如果人磨熟料的最大粒径为 ２ ｍ， １ ｍ ５ｍ Ｆ ５ｍ
度 Ｆ ０５Ｉｌ 计算得出的最大球径为 ｌ ～ ０ｍ ｑ 一 ． ｎ 时， ｉ ｑ ８ ２ ｎ， 这比实际配球小得多 ， 计算结果不符合实际情况， 需
要 根 据 经 验进 行 调 整 ， Ⅱ仓 的 最 大 球 径 通 常 为 ６ ０ｍｍ或 ５ ｍ。 根 据 经 验 ， 人 磨 物 料 粒 径 为 ０ｍ 当 ３ ２ ｍ 的 占到 １ ０— ５ｍ ５％ 时 ， 配 人 １ 应 ５％ 的球 径 为
式 中 ：ｋ ｄ—— 质量 平 均球径 ， ｍｍ； ｄ ｄ ｄ３ 垃，ｋ —— 各 种规 格钢球 直 径 ， ｍｍ； Ｇ ，：Ｇ Ｇ ，，—— 各种 规 格钢球 质 量 ， ｔ 。 １２２ 数 量平 均 球径 ．．
磨机钢球配比
这要根据球磨机直径大小、矿石硬度、进球磨机的矿石粒度、钢球硬度（质量）、球磨机转速等因数来确定。
当球磨机的型号确定后，球磨机的转速也就定了。
矿石的硬度是可测定的。
进球磨机的矿石粒度，通过改变格筛尺寸来确定。
怎么样来按钢球大小比例向球磨机里添加钢球？现作者把多年生实践和理论经验规总如下：通常，新按装的球磨机有一个磨合过程，在磨合的过程中，钢球量第一次添加，占球磨机最大装球量的80%，钢球添加的比例可按钢球尺寸（①120伽、①100伽、①80伽、①60伽、①40伽）大小添加。
钢球添加量：不同球磨机型号其总装球量不同。
例如MQG15003000球磨机（处理量100 —150吨）最大装球量9.5 —10吨。
第一次添加钢球大球（？120 伽和？100伽）占30%—40%、中球80伽占40%—30%、小球（?60和？40 mm）占30%。
为什么在球磨机磨合过程中钢球量只添加80%, 因为球磨机安装好后，球磨机大小齿需要啮合，处理量（矿石量）也是要逐渐加大，待球磨机正常连续运行两三天后，停球磨机捡查大小齿轮啮合情况，待一切正常，打开球磨机人孔盖第二次添加余下20%钢球。
球磨机开机运行正常后，每个班钢球的添加按3:4:3 （?120 m为3、?100 m为4、?80 m为3）添加。
注：小钢球的添加只是第一次加球配用。
因为，球磨机正常运行时钢球与钢球、钢球与矿石、钢球与球磨机衬板之间产生的合理磨察，会使磨耗增大，使大球磨小（磨为中球）、中球磨为小球。
所以平时正常情况下，不需要再加小球。
加小球的情况是在有用矿物粒度没有单体解离，当磨矿机细度达不到浮选要求时，可添加适量小球。
球磨机中钢球在运转过程中不断磨损，为了保持球荷充填率和球的合理配比，保持球磨机的稳定操作，必须进行合理补球，低偿磨损。
钢球添加的重量，是根据钢球的质量，钢球质量的好坏，决定了矿石吨耗添加量。
最好采用新型耐磨钢球。
最好的（质量好的）钢球添加是按处理每吨矿石量来计算（即每吨矿石添加0.8 kg）一般的钢球处理一吨矿石需（1 kk—1.2 kk）o钢球大小比例：不同球磨机型号其配比不同。
浅谈球磨机分仓及级配
球磨机多级、二级配球配比摘要：钢球的级配是影响球磨机产质量的主要因素之一。
对多仓磨机而言,一仓的钢球级配尤显得至关重要。
按照一般交叉级配的原则,亦即上一仓的最小球径决定下一仓的最大球径,依此类推,一仓实际上主导了其他各仓的级配。
目前,在球磨机一仓比较有代表性的配球方法有两种,一种是得到公认的应用最普遍的多级配球,另一种是近年来才开始采用的二级配球法。
关于这种配球法国内外已有报道,对其褒贬不一。
葛洲坝水泥厂从1992年起开始在Φ3m×9m水泥磨上试用二级配球,并延续应用至今。
从这几年的应用效果来看,它与多级配球相比各有所长,孰优孰劣不能一概而定。
本文即对这两种配球方法作一些初步的探讨。
1 一仓对研磨体级配的基本要求球磨机一仓主要对物料进行冲击破碎。
其作用效果的好坏直接影响到后面各仓研磨效率的发挥。
能否达到预期的效果取决于研磨体的级配参数合理与否。
主要包括:配合级数、球径(最大、最小、平均球径)的大小,以及不同规格的球所占的比例等。
这些参数的选择除了受磨内结构、产品细度要求等因素的影响外,很大程度上是由入磨物料的特性如粒度、易磨性等决定的。
反过来讲,要衡量钢球的级配是否合理,就要看它能否满足物料的要求。
物料在一仓内要得到有效的破碎,并达到适应二仓粉磨的粒度要求。
在选择一仓的级配参数时必须综合考虑以下几点基本要求:(1)要有足够的冲击力,即充当破碎介质的钢球所具有的撞击能量超过物料的强度极限。
(2)足够的冲击次数。
当装载量一定时,与球径的大小有关。
在保证足够冲击力的前提下,尽量缩小钢球的直径,以增加钢球的个数来提高对物料的冲击次数是提高粉磨效率的重要手段。
(3)适当的存料能力。
为保证物料能被充分地粉碎,要求物料在仓内有一定的停留时间,即要控制物料流速,以防止物料流速过快而出现窜料现象。
2 多级配球法多级配球法是一种传统的配球方法,通常选用3～5种不同规格的钢球。
它最突出的特点是以入磨物料的粒度为依据。
如何计算球磨机研磨体的级配
如何计算球磨机研磨体的级配MORE球磨机钢球级配的方法很多种，基本原则是：1.物料的硬度大，选钢球直径大；2.磨机直径大，冲击力就大，选钢球直径小；3.使用双仓隔板的，球径应比同样排料断面的单层隔仓板小；4.一般四级配球，大、小球少，中间球大，即“两头少，中间多"......磨粉效率很高的钢球配比MORE球磨机在磨粉料时，如下的钢球配比磨粉效率最高，属经济运行状态：如何按钢球大小比例添加钢球MORE新按装的球磨机有一个磨合过程，在磨合的过程中，钢球量第一次添加，占球磨机最大装球量的80％，钢球添加的比例可按钢球尺寸（Φ120㎜、Φ100㎜、Φ80㎜、Φ60㎜、Φ40㎜）大小添加。
钢球添加量：不同球磨机型号其总装球量不同。
例如MQG1500×3000球磨机（处理量100—150吨）最大装球量9.5—10吨。
第一次添加钢球,大球（Φ120㎜和Φ100㎜）占30%—40％、中球80㎜占40%—30％、小球（Φ60和Φ40㎜）占30％。
钢球添加的重量，是根据钢球的质量，钢球质量的好坏，决定了矿石吨耗添加量。
最好采用新型耐磨钢球。
最好的（质量好的）钢球添加是按处理每吨矿石量来计算（即每吨矿石添加0.8㎏）一般的钢球处理一吨矿石需（1㎏—1.2㎏）。
钢球大小比例：不同球磨机型号其配比不同。
球磨机直径在2500㎜以下，添加钢球尺寸为Φ100㎜、Φ80㎜、Φ60㎜。
球磨机直径在2500㎜以上，添加钢球尺寸为Φ120㎜、Φ100㎜、Φ80㎜。
研磨介质(磨球)耐磨材料的选择MORE我国建材行业1994年制定了JC／T535-94“建材工业用铬合金铸造磨球”标准。
在此基础上又颁布了国家标准GB／T17445-1998“铸造磨球”。
其中规定的品种有高铬球、中铬球，低铬球、贝氏体球墨铸铁球的化学成分、机械性能、铸球规格和检验方法等。
质量好的磨球应具有下列性能：(a)耐磨性：对切削磨损、变形磨损和疲劳剥落磨损有足够的耐磨性；对切削磨损要求有高硬度；对变形磨损和疲劳磨损要求有高的应变疲劳、接触疲劳和冲击疲劳寿命；(b)良好的冲击韧性：在反复冲击磨损条件下，有高的抗冲击性能，不破碎；(c)高的淬透性:保证φ100mm大球整体腐损均匀,不失圆;(d)优良的冶金质量：按规定的标准成分生产，不得有夹渣、夹砂等铸造缺陷。
不同球径的装入球应如何配比
不同球径的装入球应如何配比?球径的合理配比，含意有两个方面，一要确定装哪几种直径的球，二是要确定各种直径的球各占多大比例，其实际质量是多少。
从理论上讲，为了取得良好的磨矿效果，应当保证磨矿机内各种球的质量比例与被磨物料的粒度组成相适应。
我国生产现场的球磨机都装有多种不同尺寸的球来处理具有大小不同粒度的混合物料。
对于新建选厂，由于缺少实际资料，多参照类似选矿厂实际加球比例进行，生产过程中做适当调整。
对于生产中的选矿厂磨矿机配球的做法可归纳如下：(1)先取磨矿机全给矿样(一般分别取新给矿和返砂样，然后按比例配样)进行筛析，分成若干粒级，如分成18～12，12～10，10～8，8～6等，称重各粒级，算出各粒级质量百分比(产率)，如，，……等；(2)用各级别粒度上限(如18、12、10、8……等)或上、下限平均值(如15、11、9、7……等)参照表1或利用公式确定各粒级需要加入的球的直径，如、……表1 给矿粒度和适宜球径的关系球径(mm) 120 100 90 80 70 60 50 40给矿粒度(mm)12~18 10~12 8~10 6~8 4~6 2~4 1~2 0.3~1.0 (3)根据各种尺寸的球的质量比例与入磨物料粒度组成相适应的原则，确定各种尺寸的球占加球总质量的百分比，相应为r’D18=r18-12、r’D12=r12一10、r’D10= r10-8、r’D8= r8-6……"(4)将计算结果进行适当调整。
由于实际配球时，过小的球不配入，只是选配几种球，因此计算出的小直径球，可按比例分配到较大球中，重新确定各级球的质量百分比，rD18，rD12，rD10……(5)计算各级球实际质量，步骤如下：①按公式计算出球的总质量G：G=πD2Lφδ/4式中G——球的总质量，t；D——球磨机筒体内径，m；L——球磨机筒体有效长度，m；φ——介质充填率，%；δ——球的堆密度，t/m3。
②依调整后的各级球比例计算出各级球的质量分别为GD18=G ·rD18，GD12=G ·rD12，GD10= G · rD10，G D8=G · r D8……[例]某选厂对φ1500mm3000mm湿式格子型球磨机装球，确定充填率为φ=50%，选用铸钢球δ=4.5t/m3，磨矿机处理为中硬矿石。
球磨机和钢球级配
– 根据所选择的填充率按下式可以计算其装载量
研磨体
研磨体球面中心高H和弦长L
研磨体
H/D0(或L／D0)与φ对照表
研磨体
级配
研磨体级配的意义
– 级配：将不同规格的研磨体按一定比例配合装入同 一仓中使用。
– 物料在粉磨过程中，较大块物料需要研磨体的冲击 力大，这就要求大尺寸的研磨体；而较小块的物料 需要研磨体的研磨作用强，尺寸小的研磨体数量可 多些，与物料接触面积大，研磨作用强。所以为了 适应各种不同粒度物料的冲击和研磨作用的要求， 增加研磨体对彻科的冲击和研磨机会．提高粉磨效 率，必须对研磨体进行合理的配合。
研磨体
– 2、求各仓球的级配： – (1)一仓钢球级配 – 求入磨混合物料的平均粒度d80、最大级粒度d95
– 入磨混合物料d80的计算 – d80 ＝15×85％十3.3×15％＝13.25mm – d80 ＝20×85％十2.8×15％＝17.42mm – d80 ＝2i×85％十2.7×15％＝21.66mm – d80 ＝18×85％十2.8×15％＝15.72mm – 平均d80 =17mm
21.0
13.1
8.9
4.7
1.0
0
研形状磨与体材质
– 钢球
在粉磨过程中，与物料发生点接触，对物料的冲击力大，主要 用于管磨机的第一、二仓双仓开路磨的第一仓、双仓闭路磨的 第一、二仓。
– 钢锻
钢(铁)段的外形为短圆柱形或截圆锥形，它与物料发生线接触、 研磨作用强，但冲击力一般用于尾仓。
挂 职 副 书 记 事迹材 料参考
目 建 设 工 地 、俯身 于群众 工作之 ,用实际 行动诠 释了一 个基层 干部的 忠诚有 为。 遇 繁 不 烦 有 思路水 到渠成
球磨机参数选择和计算
球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。
影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。
因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。
磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。
式中 V ———磨机有效容积，m3；G2———产品中小于 0.074mm 的物料占总物料的百分数，%；G1———给矿中小于 0.074mm 的物料占总物料的百分数，%；q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。
q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。
当无试验数据与生产标定值时，可用式（1-3）计算：式中 q m———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）；式中 D i1———需要计算选磨机直径，m；D i1———标准磨机直径，m；K,4———磨机给料粒度和产品粒度系数，G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成-0.074mm级别计算）的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。
表 1-4 矿石磨碎难易系数 K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级＜2很软 1.4-2.08-10硬0.75-0.85 2-4软 1.25-1.5＞10很硬0.5-0.7表 1-5 磨机型式校正系数K,2表 1-6 给矿粒度与产品粒度相对生产能力 G3或 G4表 1-7 破碎产品粒度与 0.074 mm 级别含量G1值表 1-8 不同产品粒度中 0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算（1）按经验公式计算功率：式中 G,———装入的介质和物料量 ,t ；D m———磨机筒体有效内径，m；K,5———研磨介质系数，查表1-9。
球磨机磨制粉料生产工艺技术操作规程
球磨机磨制粉料生产工艺技术操作规程1 目的范围：利用球磨机磨制粉料，供配料使用。
由球磨机、煤粉风机、给料系统、动态分选器、旋风收尘器及尾风除尘系统等组成。
2技术条件2.1球磨机钢球装入量：日常装球量28t，最大42吨。
钢球配比有２种配比：⑴￠60mm 33％￠50mm 34％￠40mm 33％⑵￠60mm 20％￠50mm 30％￠40mm 30％￠30mm 20％配方⑵更适合磨制较细的粉子。
2.2 钢球硬度要求：铬渗碳体洛氏硬度：6.5，磨损率：0.03％2.3 每六个月检查一次钢球，钢球直径小于￠20mm，变形严重的废除。
2.4 球磨机型号：直径3.7*5.1m 转速：18.7转/分。
2.5 球磨机循环回路循环风量40000m/h。
2.6 球磨粉细度要求：-0.074mm 55～60％。
2.7 产量：控制生产能力8t/h，设备生产能力：8～10t/h。
2.8 冷却水冷却，轴承温度不得超过60℃。
3生产操作4.1 检查本系统各电机，减速机固定螺丝有无松动，减速机油位正常，润滑点润滑正常等。
4.2 启动前检查高压泵，低压泵的油位是否正常。
4.3 打开冷却水阀门。
4.4 调整好循环风量档板，各通风管路畅通无阻，设备正常。
4.5 装球量定期检查加球，使出粉纯度要达到要求。
4.6 生产过程中要经常检查液压泵的油温，循环量。
4.7在规定的范围内，调整好给料量，利用磨音控制。
4.8 严禁其它任何杂物进入球磨原料仓。
4.9 大齿圈润滑系统要定期检查和加注润滑油，保持润滑系统正常运行，经常检查球磨机的电流变化。
4.10 操作启动，各设备单体操作均在现场操作，单体带料操作启动时，其启动顺序应于集中控制顺序相同。
单体带料操作，停止时，其顺序应于启动顺序相反。
4.11 系统集中控制在球磨集中控制室进行，集中启动、停车操作。
