无砟道床作业指导书
无砟轨道(双块式)铺设施工作业指导书
目录1 适用范围 (2)2 作业准备 (2)2。
1设计文件核对 (2)2。
2施工机械准备 (2)2.3作业人员 (2)2.4施工测量准备 (3)3 技术要求 (3)4 主要施工程序与工艺流程 (3)4。
1主要施工程序 (3)4.2主要施工工艺流程 (5)5 无砟轨道铺设施工要求 (6)5.1施工准备 (6)5.1。
1无砟轨道铺设条件检查、评估 (6)5。
1.2施工人员培训计划 (6)5。
1。
3施工测量准备 (7)5。
1。
4技术准备 (9)5。
1.5设备、材料准备 (9)5。
1.6现场具备条件 (9)5.1.7工艺准备 (10)5。
2施工工艺 (10)5。
2.1双块式轨枕、轨道板钢筋进场 (10)5.2.2清理水硬性胶结层、标定位置 (11)5.2。
3放置纵向钢筋 (11)5。
2.4放置轨枕 (12)5。
2。
5运输、铺设工具轨、运存模板 (12)5。
2.6固定轨道、轨枕和螺杆调节器托盘 (13)5。
2.7轨道板粗调、安装调节器螺杆 (14)5.2。
8安装钢筋、接地连接 (15)5.2。
9安装横向、纵向模板 (16)5.2.10轨道精调 (17)5.2.11浇筑混凝土 (18)5。
2.12拆除纵向、横向模板 (19)5.2.13拆除螺杆调节器 (20)5。
2.14拆除工具轨、运输工具轨和模板等 (20)5.2。
15填塞螺杆孔、修整混凝土 (20)6劳动组织 (20)6.1劳动力组织方式 (20)6.2施工人员 (20)7 材料要求 (22)8 设备机具配置 (24)9 质量控制及检验 (24)9。
1质量控制 (24)9。
1。
1质量管理措施................................................................................... 错误!未定义书签。
9。
1.2质量控制措施 (24)9.2质量检验 (26)10 安全及环保要求 (29)10。
CRTSI型双块式无砟轨道作业指导书
CRTSI型双块式无砟轨道轨道排架法施工作业指导书1.编制目的明确双块式无砟轨道道床板施工作业的工艺流程、操作要点和相应的工艺标准，指导和规范双块式无砟轨道道床板施工。
2．编制依据2.1兰新线无砟轨道施工图及设计文件2.2高速铁路轨道工程施工技术指南2.3《高速铁路轨道工程施工质量验收标准》﹝TB10754-2010﹞2.4《铁路混凝土与砌体工程施工质量验收标准》﹝TB 10424﹞2.5《高速铁路工程测量规范》﹝TB 10601-2009﹞3．适用范围兰新铁路第二双线CRTSI型双块式无碴轨道。
4．施工控制要点4.1前期准备阶段4.1.1熟悉并掌握施工设计图纸及相关规范、规程、标准、技术条件、细则、指南等。
4.1.2进行沉降变形观测和无碴轨道铺设前质量评估。
4.1.3组织技术、测量试验和施工人员岗前培训。
4.1.4配合设计院进行CPⅠ、CPⅡ、CPⅢ精密测量控制网布设，完成新网下的线路拟合；组织对CPⅡ、CPⅢ测量成果进行复测，报设计院确认。
4.1.5选定混凝土配合比。
4.1.6原材料进场检验、标识存放。
4.2过程控制阶段包括组装工具轨排，钢筋工程施工，电阻测试，轨排就位、粗调、精调和轨道几何位置复测，灌注道床板混凝土，道床板养护、封堵螺栓孔等。
4.2.1钢筋绝缘情况采用目测检查和电阻测试，灌注混凝土前的精度复测，灌注混凝土等重要工序监理全过程旁站。
4.2.2建立内部各工序交接验收管理办法，各工班之间办理签字交接，上道工序不合格不允许进入下道工序施工。
4.2.3在施工的各阶段，根据测量统计分析数据，在施工现场定期（不长于1个月）召开由技术负责人、测量、安全、试验、物资设备、质量人员和工班长等参加的各类分析、探讨和阶段性总结会，适时增补具有针对性的技术、质量管理要求。
4.3后期综合整理阶段首先，对铺设长钢轨后的轨道进行复测；然后根据精调和复测后的结果，进行数据统计分析，制定相应的轨道综合调整方案。
(四)双块式无砟道床施工粗调作业指导书
目录1、目的 (1)2、工艺流程 (1)3、施工要求 (1)4、施工方法 (1)5、劳动组织 (2)6、质量控制及检验 (2)中铁五局（集团）沪昆客专贵州段工程指挥部双块式无砟道床施工粗调作业指导书1、目的对双块式无砟道床施工粗调作业过程进行控制，确保产品实现过程中符合施工规范要求，使产品最终能交付。
2、工艺流程双块式无砟道床粗调施工工艺流程图3、施工要求利用粗调机一次调整最大12.5m 长工具轨排，利用测量放线的中线、电子铅垂仪及水准仪调整轨排中线及标高至要求范围内。
经粗调后轨排顶标高满足设计要求，允许偏差值为-5～0mm ，轨道至设计中线位置允许偏差为-5～+5mm 。
4、施工方法1）工前检查：检查轨道和扣件安装是否紧固；检查待调轨排的轨距是否满足施工要求；标准轨距为1435mm （1mm 偏差）；清理工具轨表面和待粗调轨排间杂物；检查螺杆调节器托盘安装是否牢固。
2）粗调架就位：安装好工具轨和螺杆调节器托轨板后，粗调架由龙门吊吊至粗调位置，根据结构分析软件计算，3个粗调单元按照中间摆放一台，其余两台摆放在距离轨排两头1.8m 的位置时，由于轨枕和工具轨自重产生的挠度最均匀，最大挠度值仅为1mm 。
3）电子铅垂仪及道尺就位在第一台机械式粗调机将电子铅垂仪安放至已测量放线的中点上，竖向激光点对准中点，横向激光点对准两侧刻度尺。
4）准备粗调放下粗调机两侧提轨装置至轨底，旋转竖向涡轮涡杆，提起轨排。
5）测量根据设计资料及CPⅢ测量数据，利用水准仪测量出两根钢轨顶面现有标高，并计算与设计标高的差量a1，a2，同时，读出激光水平对中器横向激光在两侧刻度尺上的读数b1，b2。
6）高程调整根据测量资料，旋转竖向涡轮涡杆，读出横向激光对应的刻度尺读数b1＇，b2＇，当b1＇－b1=a1与b2＇－b2=a2时，两根钢轨顶面标高到达设计要求。
7）中线调整根据道尺上的中分尺中心点与激光水平对中器竖向激光点的方向偏差确定轨道调整方向，旋转横向涡轮涡杆，直至调整至竖向激光点与中分尺中心点重合，则轨道中心线调整至设计位置。

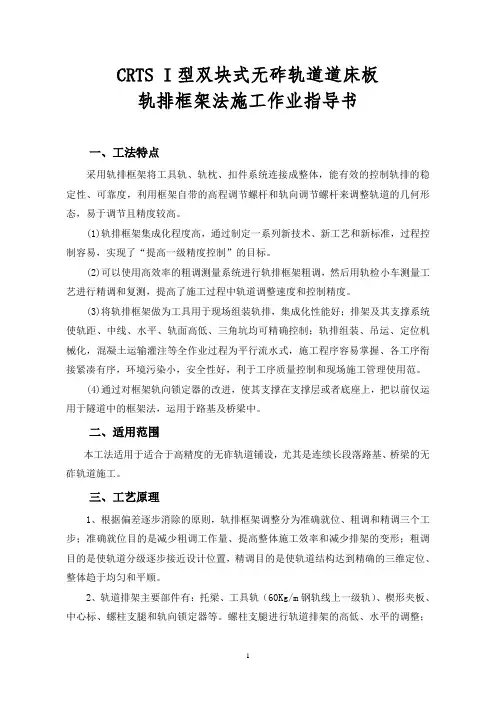

CRTS I型双块式无砟轨道道床轨排框架法施工
CRTS I型双块式无砟轨道道床板轨排框架法施工作业指导书一、工法特点采用轨排框架将工具轨、轨枕、扣件系统连接成整体，能有效的控制轨排的稳定性、可靠度，利用框架自带的高程调节螺杆和轨向调节螺杆来调整轨道的几何形态，易于调节且精度较高。
(1)轨排框架集成化程度高，通过制定一系列新技术、新工艺和新标准，过程控制容易，实现了“提高一级精度控制”的目标。
(2)可以使用高效率的粗调测量系统进行轨排框架粗调，然后用轨检小车测量工艺进行精调和复测，提高了施工过程中轨道调整速度和控制精度。
(3)将轨排框架做为工具用于现场组装轨排，集成化性能好；排架及其支撑系统使轨距、中线、水平、轨面高低、三角坑均可精确控制；轨排组装、吊运、定位机械化，混凝土运输灌注等全作业过程为平行流水式，施工程序容易掌握、各工序衔接紧凑有序，环境污染小，安全性好，利于工序质量控制和现场施工管理使用范。
(4)通过对框架轨向锁定器的改进，使其支撑在支撑层或者底座上，把以前仅运用于隧道中的框架法，运用于路基及桥梁中。
二、适用范围本工法适用于适合于高精度的无砟轨道铺设，尤其是连续长段落路基、桥梁的无砟轨道施工。
三、工艺原理1、根据偏差逐步消除的原则，轨排框架调整分为准确就位、粗调和精调三个工步；准确就位目的是减少粗调工作量、提高整体施工效率和减少排架的变形；粗调目的是使轨道分级逐步接近设计位置，精调目的是使轨道结构达到精确的三维定位、整体趋于均匀和平顺。
2、轨道排架主要部件有：托梁、工具轨（60Kg/m钢轨线上一级轨）、楔形夹板、中心标、螺柱支腿和轨向锁定器等。
螺柱支腿进行轨道排架的高低、水平的调整；轨向锁定器进行轨道排架的横向调整和固定。
配属专用制式吊具的龙门吊吊铺排架，粗调测量系统控制粗调、轨道检测小车控制精调和固定轨道，泵送混凝土入模，道床板施工采取多次抹面收光、分阶段养护等综合措施来提高混凝土的密实性和减少表面裂纹。
四、施工工艺本工程中采用的单梁轨排框架长度为6.45米，根据双线的特点，配属2台双线龙门吊，轨排直接在施工作业面进行组装；首先委托有资质和经验的工厂按照精度要求制作单梁轨排框架；轨排进场时需对其进行检验、编号，并按工装设备进行全过程管理。
无砟轨道精调作业指导书精选全文
可编辑修改精选全文完整版附件7无砟轨道精调作业指导书一、基本要求1．CPⅢ网重新复测，经评估合格方可应用于精调。
2．各位零配件安装到位，无缺少。
3．无碴轨道经过冲洗，无杂物，无灰尘。
4．无缝线路应力放散完毕且焊联、锁定。
二、准备工作1．各种规格材料基本到位。
2．绝对测量、相对测量小车经检验、调试合格。
3．各类机具齐备（轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等）。
三、精调步骤1．总体流程。
2．精确测量。
为监测线路设备的变化，指导线路设备养护，需对轨道实测中线、高程进行绝对精度测量。
主要采用安博格小车与线路CPIII控制网实现对轨道精测。
⑴测量的前期准备工作①输入并核对设计数据（平曲线、竖曲线、超高、控制点，如存在断链，需分别输入，上、下行线也要分别输入）。
②设置项目属性，如平面位置和高程测量基准等。
③定期对全站仪及小车进行保养、检定。
⑵测量的现场工作①检查钢轨表面状态，检查扣件弹条与轨距挡板密贴。
确保零配件无缺少，扣件扭矩达标。
②正倒镜检查全站仪水平角和竖角偏差，如果超过3秒，在气象条件较好的情况下进行组合校准及水平轴倾斜误差（α）校准；检查全站仪ATR照准是否准确，有无ATR的偏差也应小于3秒。
③使用至少8个CPIII控制点自由设站，如果现场条件不满足，至少应有6个CPIII控制点，其中前后至少各使用一个60米以上的控制点。
根据天气条件确定最大目标距离。
状况好时控制在60m以内，不好时将距离缩短。
④设站的同时组装轨检小车，将双轮部分靠近低轨。
⑤在稳固的轨道上校准超高传感器，一般每天开始测量前校准一次，如气温变化迅速，可再次校准；校准后可在同一点进行正反两次测量，测量值之和应在0.3mm以内。
⑥将全站仪对准轨检小车棱镜，检查通信，关闭全站仪强力搜索，并锁定棱镜。
⑦放样60米以上的一个控制点对设站进行检核。
⑧进入施工模式，看偏差数据是否稳定，如不稳定（变化范围超过0.7mm），将小车向前推，找到数据相对稳定的距离，根据此距离再次重新设站。
道床板施工作业指导书
武汉至广州铁路客运专线XXTJⅡ标道床板施工作业指导书编制：复核：审核：中铁四局武广客运专线一项目队无砟轨道分队二○○八年六月道床板施工作业指导书1、目的指导人员施工无砟轨道道床板.2、编制依据客运专线无碴轨道铁路工程施工质量验收暂行标准客运专线铁路轨道工程施工质量验收暂行标准客运专线铁路无碴轨道铺设条件评估技术指南铁路混凝土与砌体工程施工质量验收标准项目设计文件及专用技术标准3、适用范围本作业指导书适用于武广客专无砟轨道分队道床板作业.4、材料、机具、设备5、作业人员6、施工工艺及技术要求6。
1施工准备清除道床板范围内的下部结构表面浮渣、灰尘、污水、油污、杂物等。
利用CPIII点，每隔5～10m（直线10m，曲线5m），放出道床板两侧的模板边界点,（即左右侧对称点间距2。
8m)，并用红油漆或墨汁标注，并写上里程，将每侧的标注点用墨斗弹线连接，以供轨枕定位和模板安装。
同时根据道床板的每块长度和伸缩里程，放出端（断)缝处理程位置点，并用墨线弹线与纵向边线垂直相交，以便钢筋绑扎、立模。
根据工地实情及设计要求，事先算出每根轨枕的中心里程位置并列表,以备放样及散枕使用.6。
2。
铺设纵向钢筋在桥上施工时，安装纵向钢筋前,在设计位置安装横向模板基座条并固定。
在路基和隧道段，按测量放样位置和轨枕下纵向钢筋设计数量,均匀散布纵向钢筋.在桥梁地段，将凸台间的纵向底层钢筋摆放到位后，将其余钢筋摆放在桥梁防撞墙一侧待用。
纵向钢筋接头按设计要求错开，接头搭接不小于70mm。
6.3。
散枕散枕之前准备确定散枕的起始里程位置，并每隔10米左右校核一次,以控制累计纵向误差，并做出相应调整。
散枕前预备根5m长28mm宽、50mm高的轻质铝合金靠尺。
散枕时，先将其紧贴外侧边线内缘，则轨枕进靠靠尺，起横向位置即已固定，其纵向位置通过靠尺横放，并与里程比较而固定.桥梁地段散枕前，在凸台的左右两侧纵向通长预制一块15cm＊15cm的纵向方木,以得让轨枕两段均匀受力，木行架钢筋不弯曲变形,并利用轨排组装.利用散枕器沿着轨枕散枕，散枕器从轨枕垛一次抓取一组轨枕（一般为5根)。
哈大线无砟轨道作业指导书.doc
8.2轨道板铺设机具设备配置21
9.施工质量控制及检验23
9.1底座板及凸台施丄技术保证措施23
9.2轨道板安装技术措施23
哈人铁路客运专线CRTSI型板式无稚轨道施工作业指导书
3
9.3CA砂浆灌注施丁•技术措施24
10.安全及环保要求25
10」安全保证措施25
10.2环境保护措施25
检验方法：观察、尺量
5.1.2模型安装
1、模板均采用工厂加工而成的定型钢模。
2、模板安装前须打磨干净，涂刷脱模剂。模板接头采用螺栓连接，模板加固采取 撐拉的方式进行（撐拉杆的长度可调剂）。左右幅外模撐拉于左右侧的防撞墙上，左右 幅内模相互撑拉I古I泄。模板圧位好后与梁面问的缝隙采用同底座板混凝土标号砂浆塞 填，且塞填砂浆不得侵入底座板范围内。
5、底座（凸台）板放样以CP1I1控制点精确放样，每块底座（凸台）板放设4个 角点，并测设此处梁面高程，以此高程为依据，精确控制底座板模板顶面高程，使之符 合施工规范要求。
5.1.3混凝土施工
1、底座混凝土拌制采用集中拌合，混凝土罐车运输至施工现场，千泵泵送入模。
2、混凝土坍落度控制在140mm〜160mm,混凝土入模温度不大于30°C,不低于5°C。
3、底座板伸缩缝厚20mm,为便于拆模，其模板处理采用3块钢板拼装而成，钢板 厚度分别为5mm, 10mm, 5mm,钢板与钢板间涂刷黄汕，钢板与侧模连接采川螺栓连接。 拆模时先拆除中间10mm厚钢板，再拆除两侧5mm厚钢板。
4、恻形卄台模板采用6mm厚钢板加工成两个半恻，半恻问采用螺栓连接，半恻形 凸台模板采用6mm厚钢板加工成一个半関和一块描板，扌半板与半関采用螺栓连接。
5、当梁面标高与设计标高有偏差时，调整底廉板架力筋，使底廉板钢筋笼上、下
铁路隧道CRTSⅠ型双块式无砟轨道施工作业指导书精选全文
可编辑修改精选全文完整版铁路隧道CRTSⅠ型双块式无砟轨道施工作业指导书一、编制依据及原则1、新建铁路《隧道内双块式无砟轨道设计图》（**施（轨）-02）；2、《客运专线无砟轨道铺设条件评估技术指南》（铁建设[2006]158号）；3、《铁路混凝土结构耐久性设计暂行规定》（铁建设[2005]157号）；4、《铁路混凝土与砌体工程施工质量验收标准》（TB 10424-2003）；5、《客运专线无砟轨道铁路工程施工技术指南》（TZ216-2007）；6、《客运专线无砟轨道铁路工程测量暂行规定》（铁建设[2006]189号）；7、《客运专线无砟轨道施工质量验收暂行标准》（铁建设函[2007]85号）；9、《铁路隧道无砟轨道施工组织设计》。
二、适用范围本作业指导书适用于新建铁路***标段隧道进口段CRTS I 型双块式无砟轨道结构施工。
三、主要设计技术标准及参数1、CRTSI 型双块式无砟轨道由钢轨、扣件、双块式轨枕、道床板组成，结构高度为515mm，如图1所示。
2、施工工具轨采用60kg/m的新轨，其质量符合《250km/h客运专线60kg/m 钢轨暂行技术条件》（铁科技函[2005]298号）及《客运专线和350km/h钢轨检验及验收暂行标准》（铁科技[2005]402号）的要求。
3、轨枕采用SK-2型双块式轨枕(图号《通线[2008] 2251-I》)，配套采用WJ-8A型扣件。
过渡段轨枕采用《通线[2008] 2201》，基本轨采用WJ-7A型扣件，铺助轨扣件采用研线0607，轨枕间距为650mm。
图1 CRTSⅠ型双块式无砟轨道隧道断面图4、扣件系统应符合《客运专线扣件系统暂行技术条件》（铁科技函[2006]248号）的规定。
5、隧道内道床混凝土连续浇筑在隧道仰拱回填层或混凝土底板上，混凝土等级为C40，直线地段结构尺寸为：宽度2800mm，厚度260mm。
隧道内若有结缝，道床板应在结构缝处断开。
无砟轨道作业指导书(隧道道床板)讲解
合福铁路闽赣I标八工区轨道工程编号：隧道 CRTSⅠ型双块式道床板作业指导书单位：京福铁路客专闽赣I标第八工区编制：杜金峰审核：刘鹏批准：卢芝海2013年4月13日发布 2013年4月15日实施目录1、编制目的 (1)2、编制范围 (1)3、作业准备 (1)4、施工方案的选择 (5)5、施工程序与工艺流程 (6)6、锚固销钉 (21)7、劳动力组织 (22)8、材料要求 (25)9、安全措施 (28)10、质量控制要点 (30)11、环保控制要点 (33)京福闽赣Ⅰ标八工区无砟轨道工程隧道CRTSⅠ型双块式道床板施工作业指导书1、编制目的为了规范本工区CRTS I型双块式无砟轨道施工，明确作业流程、操作要点、检验标准，确保施工满足规范要求。
2、编制范围京福客运专线闽赣I标第八项目部DK426+408～DK438+882.010段三清山隧道、鲁源隧道、茅坞隧道无砟轨道道床板工程。
3、作业准备3.1内业技术准备⑴隧道无砟轨道施工前，线下工程、沉降、CPⅢ测量要通过评估满足技术条件。
⑵混凝土配合比设计：按照设计要求，道床板采用C40混凝土现场浇筑，目前，我工区中心试验室已根据混凝土原材料品质、设计强度等级及施工工艺对工作性的要求，通过试配、调整等步骤初步选定了施工用理论配合比。
施工期间有关试验及数据采集全部由中心试验室负责（负责人：陈昌连）。
⑶由项目部总工程师组织技术人员对无砟轨道施工图（新建铁路合福线施工图隧道CRTSI型双块式无砟轨道结构设计图》（图号：合福施图（轨）-24））进行审核，参加京福公司组织的设计交底，澄清有关技术问题。
组织学习规范和技术标准（高速铁路轨道工程施工技术指南、高速铁路轨道工程施工质量验收标准）。
⑷人员培训分两级进行培训，首先由项目部组织对项目部管理人员和现场技术人员进行培训，然后由项目部对项目部本级管理人员及施工作业人员进行系统培训。
培训教材主要为施工作业指导书，培训内容包括轨排框架法无砟轨道施工内容、工艺流程、施工方法、物流组织、工序质量控制标准及验收检验方法、注意事项等。
双块式无砟轨道施工作业指导书
CTRS I 型双块式无砟轨道施工作业指导书1、适用范围本作业指导书适用于高架站到发线线路CTRS I 型双块式无砟轨道施工。
2、作业预备2.1内业技术预备2.1.1工程部下发本作业指导书，并组织现场技术、施工人员学习长轨铺设有关技术标准和技术标准，并进呈现场施工技术交底。
2.1.2安质部依据现场状况，制定施工安全保证措施，提出应急预案，并对现场施工人员进展安全培训。
2.2外业技术预备2.2.1CTRS I 型双块式无砟轨道的道床板和底座板为现浇混凝土构造，对混凝土材料、协作比设计、施工工艺、物流组织与运输、质量把握有更高要求。
2.2.2CTRS I 型双块式无砟轨道道床板内钢筋按绝缘设计，除接地钢筋焊接点及环氧树脂涂层钢筋穿插点加绝缘垫片外，其余道床板内纵横向钢筋、双块式轨枕桁架钢筋交点搭接处均设置绝缘卡。
2.2.3CTRS I 型双块式无砟轨道底座顶面留有两个限位凹槽，底座内钢筋按绝缘设计，全部钢筋搭接及穿插处均设置绝缘卡，底座与桥面间承受连接钢筋连接。
3、设计标准道床板承受C40 钢筋混凝土构造，依据连接段长度分块设计，每块长4～7m,宽2800mm,厚度约380mm，道床板顶面由中间向两侧设2.0％的横向排水坡，道床板间设100mm 的伸缩缝。
道床板内钢筋按绝缘设计，除接地钢筋焊接点及环氧树脂涂层钢筋穿插点加绝缘垫片外，其余道床板内纵横像钢筋，双块式轨枕桁架钢筋交点搭接处均设置绝缘卡。
CRTS I 型双块式无砟轨道道床板与底座间设中间分隔层，其中限位凹槽四周设置8mm 厚的弹性垫层，其余范围铺设4mm 厚的土工布，弹性垫层及土工布使用寿命均为60 年，其质量应符合双块式无砟轨道弹性垫层及土工布相关技术条件。
4、施工前预备工作4.1施工前技术预备工作（1）施工前应依据施工内容猎取相关施工设计文件〔包括变更设计文件〕。
（2）施工文件包括定型图〔标准图〕、施工质量验收标准和线下施工单位供给的中桩表、水准点表、线路基桩表等。
无砟轨道作业指导书
无砟轨道施工作业指导书一、轨道工程工程简况本标分部道床施工起止里程为：DK733+997-DK781+883，正线铺设Ⅰ型板式无砟轨道48km，无砟轨道基本结构由50kg/m钢轨、扣件、Ⅰ型预制轨道板、CA 砂浆、混凝土凸形挡台、混凝土底座组成。
路基地段使用4962mm轨道板单元，底座以4到5块标准板长对应的底座长度设置一个伸缩缝。
桥上24m简支梁布置5块4856mm轨道板单元；32m简支梁布置5块4962mm和2块3685mm的轨道板单元，其它跨度的桥梁按照设计进行布置，相邻单元底座设置20mm的伸缩缝。
本分部约需要轨道板4.14万块，共设置2个轨道板厂。
无砟道岔采用轨枕埋入式，由道岔部件、岔枕、道床板及混凝土支承层组成。
二、轨道工程施工安排（一）施工组织本着节约临时用地和充分利用既有设备的原则，2个Ⅰ型轨道板预制场分别设置在DK724+000、DK769+000处。
无碴道床的施工单元与架梁施工单元基本一致，原则上一个施工单元配备一套无碴道床施工设备，有路基预压地段（先架后压）在预制梁架设完成后先施工桥梁地段的无砟轨道，路基地段根据沉降评估情况隔段施工。
本分部根据工程分布情况划分为4个施工段落，配备4个无砟轨道施工队伍、4套无砟道床施工设备。
（二）工期安排轨道板预制场2008年6月1日开始和梁场同步规划建设，利用6个月的时间正式完成轨道板厂的规划建设，2008年12月1日～2009年1月31日完成生产设备的联合调试，2009年2月1日～2009年3月31日完成轨道板的试生产，2009年4月1日～2009年6月30日完成轨道板厂技术条件评审及生产许可证考核检验等各项工作，2009年7月1日正式开始生产轨道板，2010年底轨道板预制完成。
本分部下部基础构筑物一旦达到轨道施工条件，立即组织施工，无砟道床计划2009年10月开工，2011年7月完工，历时21个月。
（三）施工人员安排计划每个轨道板预制厂下设钢筋加工和混凝土浇筑两个车间，每个车间劳动力配置及主要工作内容见表2-1、表2－2。
中国高铁无砟道床施工工装设备作业指导书
宜昌至万州新建铁路无砟道床施工工装设备作业指导书编制: 审核: 二○○八年八月三十日无砟道床施工工装设备作业指导书1.轨排进场验收轨排进场后为确保其静态几何精度达标, 必须对轨排逐榀进行验收。
轨排的验收主要对轨排长度、宽度、方正度、平整度、垂直度以及挂篮间距进行场外验收。
轨排长度用钢卷尺检查每个轨排基本长度6.242m, 误差控制在±1mm并且每个轨排两根钢轨长度差不得超过1mm。
轨排宽度用轨道尺按标准轨距1.435m检查每个轨排的钢轨内缘标准宽度, 误差控制在+0.5mm~-1mm范围之内。
方正度用钢卷尺检查轨排对角线长度, 其长度差不得超过2mm。
平整度用游标卡尺（或2把平板尺）检查工具轨面距挂篮底面高度是否符合换算钢轨高度211mm, 其误差不得大于±0.5mm。
垂直度用角尺检查每个轨排同一断面处左右两个挂篮的中心线与轨排中心线的垂直度。
用钢卷尺对轨距1.435m进行分中, 调整轨排中心线在同一直线上。
挂篮间距用钢卷尺检查每个挂篮间距离625mm（特殊轨排按设计轨枕间距进行检查）, 其误差不得大于±1mm, 对称挂篮间距偏差必须同向。
2.轨排运输轨排进场验收合格运送至工作面以及在施工倒用过程中, 严禁强力撞击轨排及其部件, 在吊装轨排时, 防止轨排倾覆或者不均匀受力而使轨排发生扭曲变形。
3.轨排安装及调试轨排安装时必须保证6个支腿全部落在实处, 不能将支腿长时间悬空,造成轨排受力不均而产生变形。
在悬挂轨枕时须拧紧螺栓使挂篮底面与轨枕块支承面密贴。
特别注意: 门吊行走轨下枕木必须避开安装好的轨向锁定器位置, 严禁触碰以防止门吊行走时造成轨排轨面系发生变化而产生超限。
组装好的轨排吊运到位并绑扎好道床板上层钢筋后, 对轨排进行粗调, 粗调利用已施工完成的水沟电缆槽拉线控制, 将轨排中线、水平控制在5cm范围内。
粗调结束后将轨排连接夹板带上, 暂不拧紧螺栓, 轨排与轨排之间预留8mm的轨缝（可用Φ8钢筋卡在两榀轨排之间）。
无砟轨道作业指导书全
可编辑修改精选全文完整版目录第一章 CPⅢ轨道控制网测量 (8)1、目的 (8)2、编制依据 (8)3、适应范围 (8)4、CPⅢ轨道控制网测量 (8)4.1施工复测 (8)4.2CPⅢ轨道控制网布设 (8)4.3CPⅢ轨道控制网平面测设 (9)4.4CPⅢ轨道控制网高程测设 (9)4.5质量检验 (10)第二章混凝土支承层施工 (10)1、目的 (10)2、编制依据 (10)3、适应范围 (11)4、施工准备 (11)4.1材料配制及运输 (11)4.2模筑法技术要求 (11)4.3滑模摊铺机摊铺技术要求 (12)4.4拉毛处理 (12)4.5切缝处理 (12)4.6混凝土养护 (12)第三章 CRTSⅠ型无砟轨道桥梁保护层及凸台施工 (13)1、目的 (13)2、编制依据 (13)3、适应范围 (14)4、施工准备 (14)4.1施工定位测量 (14)4.2钢筋绑扎 (14)4.3保护层及凸台混凝土浇筑 (14)4.4切缝处理 (14)4.5养护 (15)4.6土工布铺设及凸台垫板安装 (15)第四章 CRTSⅠ型双块式无砟轨道板施工 (16)1、目的 (16)2、编制依据 (16)3、适应范围 (16)4、施工准备 (16)4.1铺设工具轨及组装轨排 (16)4.2混凝土浇筑 (17)4.3混凝土养护 (17)4.4拆除纵、横向模板 (17)4.5拆除螺杆调节器 (18)4.6轨道状态复测 (18)4.7封堵螺杆孔 (18)4.8质量检验 (18)第五章长钢轨铺设施工 (21)1、目的 (21)2、编制依据 (21)3、适应范围 (21)4、施工准备 (21)5、轨铺设施工 (21)5.1长钢轨储运 (21)5.2纵向推送法 (22)5.3质量检验 (22)6、工地钢轨焊接（移动式闪光焊） (22)7、施工准备 (22)7.1拆除扣件垫放滚筒 (23)7.2轨端打磨 (23)7.3焊接 (23)7.4正火 (23)7.5粗磨 (23)7.6精磨 (24)7.7收尾 (24)7.8质量检验 (24)第六章应力放散锁定线路 (24)1、目的 (24)2、编制依据 (25)3、适应范围 (25)4、施工准备 (25)4.1钢轨位移观测桩设置 (25)4.2测量轨温 (25)4.3拆扣件垫滚筒 (26)4.4应力放散 (26)4.5落轨锁定线路 (26)4.6位移观测标 (26)4.7质量检验 (26)第七章无碴轨道精细调整施工作业指导书 (27)1、目的 (27)2、编制依据 (27)3、适应范围 (27)4、无碴轨道精细调整施工准备 (27)4.1轨道检查 (28)4.2轨道测量 (28)4.3调整量计算 (28)4.4轨道精调 (28)4.5质量检验 (29)5、钢轨预打磨 (29)5.1具备条件 (29)5.2打磨工艺要求 (30)5.3钢轨打磨后的要求 (30)5.4质量检验 (31)第八章无砟道岔作业指导书 (31)1、目的 (31)2、编制依据 (31)3、适应范围 (32)4、无砟道岔基桩测设 (32)4.1CPⅢ轨道控制网复测 (32)4.2道岔位置测量 (32)4.3道岔区控制基桩测量 (32)4.4道岔加密基桩测设 (33)4.5基桩布置要求 (33)4.6质量检验 (33)4.7道岔基桩测设基本工序流程 (33)5、岔区混凝土支承层及凸台施工 (33)5.1施工准备 (34)5.2施工定位测量 (34)5.3安装模板 (34)5.4钢筋绑扎 (34)5.5混凝土浇筑 (34)5.6拆除模板养生 (35)5.7质量检验 (35)6、道岔组装、初定位施工 (35)6.1施工准备 (35)6.2隔离层及橡胶垫板施工 (36)6.3底层钢筋绑扎 (36)6.4道岔原位组装铺设 (36)6.5道岔预组装、移位铺设 (36)6.6道岔处定位 (37)6.7质量检验 (37)7、道岔混凝土道床板施工 (37)7.1道岔轨排一次精调 (37)7.2工电联调 (38)7.3道岔轨排二次精调 (38)7.4安装模板 (38)7.5钢筋绑扎 (39)7.6混凝土浇筑 (39)7.7质量检验 (39)8、道岔焊接（铝热焊） (40)8.1施工准备 (40)8.2道岔钢轨焊接顺序及时间要求 (40)8.3轨端处理 (40)8.4焊接 (40)8.5打磨 (41)8.6质量检验 (41)作业指导书第一章 CPⅢ轨道控制网测量1、目的明确CPⅢ轨道控制网测量施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范CPⅢ轨道控制网测量施工。
无砟轨道施工作业指导书
无砟轨道施工作业指导书第一章编制依据及目的1.1编制依据《客运专线无砟轨道铁路工程施工技术指南》(TZ216-2007)《客运专线无砟轨道铁路工程施工质量验收暂行标准》(铁建设【2007】85号)《新建时速300～350公里客运专线铁路设计暂行规定（上、下）》(铁建设【2007】47号)《客运专线铁路无砟轨道铺设条件评估技术指南》(铁建设【2006】158号)《客运专线无砟轨道铁路工程测量暂行规定》(铁建设【2006】189号)1.2编制目的⑴为了建设好我国第一条以“高速铁路”命名的京沪高速铁路，保证施工质量，更好的对现场施工进行控制，实现“管理标准化”。
⑵无砟轨道是京沪高速铁路质量控制的关键所在，编制此指导书就是要对轨道工程重点控制，保证无砟轨道施工的操作要点和相应的标准，指导、规范无砟轨道施工。
⑶指导规范Ⅰ型无砟轨道板底座、轨道板铺设、轨道板精调、CA砂浆灌注施工。
⑷指导规范无缝线路现场施工。
第二章使用范围适用于京沪高速铁路土建工程三标段Ⅰ型板式无砟轨道道床及长钢轨无缝线路铺设等施工。
第三章施工方法及工艺要求3.1板式无砟道床施工方法及工艺3.1.1工艺概述3.1.1.1定义通过灌筑水泥沥青砂浆调整层铺设于现场灌筑的钢筋混凝土底座上由凸形挡台限位的单元板结构无砟轨道。
3.1.1.2 CRTSⅠ型板式无砟道床总体施工方案板式轨道的施工方法，依据轨道板的搬运方式和水泥沥青砂浆的搬运及灌筑方式的不同而不同。
在选择确定施工方法的时候，应充分分析轨道板铺设现场的施工条件，根据铺设轨道板所能允许的工期，铺设临时轨道的技术条件，可能使用的施工机械的类型，择优选为最为经济合理的施工方法。
双线区间施工方法：(1)线间铺设临时轨道(线间走行轨道)和车载龙门搬运机(轨道板搬运车和长轨条搬运车)施工方法。
该方法是在上下行线间铺设临时轨道，用作轨道板搬运车、拌制灌筑车和长轨条搬运车的走行线。
如能协调好各项作业使之互不干扰，便能获得较好的施工效果。
无砟轨道道床板施工作业指导书
..新建铁路西安至成都客运专线西安至江油段XCZQ-6标CRTSⅠ型双块式无砟轨道道床板施工作业指导书1、编制依据1.1 客专施轨06-01～36（YY）1.2 客专施轨01-01～05（YY）1.3 专施轨04-01～23（YY）1.4 客专施轨07-01～10（YY）1.5 高速铁路轨道工程施工质量验收标准（TB10754-2010）1.6 高速铁路轨道工程施工技术指南（铁建设【2010】241号）2、适用范围本作业指导书适用于新建铁路西安至成都客运专线西安至江油段X标桥上无砟轨道床板施工、路基道床板施工和隧道道床板施工。
3、作业准备3.1、内业技术准备组织技术人员学习相关规范和技术标准,审核施工图纸,编制材料计划。
根据施工段划分，设计单元板平面布置图，编制道床板施工作业指导书。
对作业人员进行技术交底和施工组织设计交底,对作业人员进行技术培训,考核合格后上岗。
3.2、外业技术准备首先组织人员完成复测CPⅢ网，避免CPⅢ网的精度因为桥面系及桥上底座、路基支承层和隧道仰拱回填层施工影响，确保CPⅢ网精度符合设计要求。
建立无砟轨道技术培训基地,对各专业施工人员进行模拟技能操作培训，包括道床板设计规范技术要求、测量和绝缘性能检测等培训。
无砟道床施工设备进场并安装调试完成，对关键设备（如：轨排框架）进行操作和精度确认。
无砟轨道原材料及轨道部件进场并提供质量证明文件，按设计及规范要求进行抽检，合格后方可使用。
4、技术要求4.1、道床板分类道床板按道床板所处位置分为桥上道床板、路基道床板、隧道道床板三种类型。
桥上道床板位于底座之上，路基道床板位于路基支撑层之上、隧道道床板位于隧道仰拱回填层之上。
三类道床板施工技术要求有相同点也有不同点。
4.2、道床板技术要求4.2.1、桥上道床板施工技术要求（1）、桥上无砟轨道道床板施工前对桥梁底座板进行验收，底座顶面的浮渣、碎片、油渍等必须清理干净，并无积水。
（2）、桥上无砟轨道道床板宽度2800mm、平均厚度为260mm，桥梁段标准单元板长度32m梁为6.825m、6.4m，5.75m，24m梁为5.75m，6.075m 6.4m，其他特殊梁如连续梁、50m系杆拱桥、箱型桥及桥台上单元板按《西成客专施轨06-01～36（YY）》和《西成客专施轨07-01～10（YY）》划分。
