(完整版)常用量具的使用

截止
2020/2/20
39
毫米
01 2
可动刻度：50等分主尺 上的0.5毫米，每等分
为0.01毫米
0
45 40
可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫米， 若旋转n个最小分度（包括估读分度），则为0.01n毫米。
测量读数=固定刻度+半刻度+可动刻度（+估读位）
2020/2/20
23
3.3螺旋测微器的读数方法： 是否超过半刻
无论测量什么尺寸,检具的测量面应与工件的被测面 紧贴无隙。量具与工件之间应有一定的接触力度。
2020/2/20
8
a)
c)
e)
b)
d)
a)、c) 、e)： 错误的测量状态
f)
b)、d) 、f)： 正确的测量状态
卡尺精度分类
2020/2/20
10
10分度的游标卡尺说出主尺和游标尺的刻度数的区别
0
1
2020/2/20
26
3.4螺旋测微器的调零判断：
5
0 0
45
没有调零， 读数偏大
5 0 0 45
没有调零， 读数偏小
5 0
0
45
调零准确
四、指示式量具——内径百分表
内径百分表的使用方法
内径百分表用来测量圆柱孔，它附有成套的可调测量头， 使用前必须先进行组合和校对零位。
组合时，将百分表装入连杆内，使小指针指在0～1 的位置 上（压缩百分表半圈），长针和连杆轴线重合，刻度盘上 的字应垂直向下，以便于测量时观察，装好后应予紧固。
度？是。
固定刻度： 2
01 2
0 可动刻度： 46.0
45
40
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 2 + 0.5 + 0.460 = 2.960 mm
2020/2/20
24
是否超过半刻 度？不太清楚。
固定刻度： 0
5 0 0 45
可动刻度：
0.5 说明已经超过半
刻度线
读数L= 固定刻度 + 半刻度 + 可动刻度
另外，带表游标尺可以通过转动表盘对零来进行校正。 每次使用时注意清理卡尺测量面，把尺推到两个测量面 贴合状态后，调整表盘到对零位置 注意 ，带表游标尺容易损坏，应避免猛烈的推拉游标和 磕碰。 数显卡尺直接读取显示数字，注意应数字跳动稳定后确 认。 这两种卡尺其余测量方法及注意事项，与普通卡尺相同。
2.3高度游标尺
0
5
10
10分度游标卡尺
2020/2/20
11
游标卡尺的读数方法
先从主尺上读出整毫米数， 然后用游标读出毫米以下的读数： 游标的第几条刻线跟主尺上某一条刻线对齐， 毫米以下的读数就是几乘0.1mm(精确度）。
11.4mm=1.14cm
2020/2/20
12
观察20分度游标卡尺的主尺刻度与游标刻度的区别
高度游标尺既是检具，又可作为划线工具。因为有一个稳定的垂 直尺身的基准底座，能够在检测时，保证测量中尺寸方向的平行垂直 关系，所以在某些检测项目上更加方便准确。而且能够测量到一些普 通游标卡尺量不到的地方，比如下图所示：
高度游标尺的读数方法与普通游标尺相同。
2.4深度游标卡尺
2020/2/20
18
2020/2/20
3
一、通用量具——钢直尺和卷尺
2020/2/20
4
二、游标读数量具
游标卡尺 高度尺 深度尺
2020/2/20
5

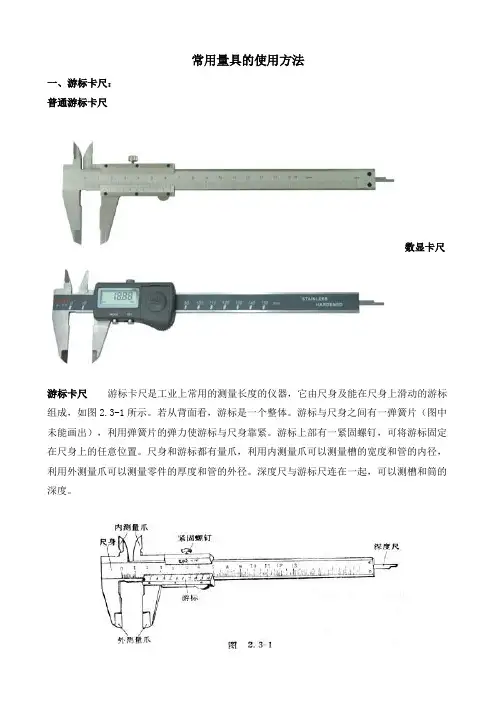

2.1游标卡尺
2020/2/20
6
游标卡尺结构
2020/2/20
7
卡尺的功能、使用
测量时，应使被测尺寸的方向与尺身保持平行或垂直 的方向，这样才能测出准确的数据。难以判断是否平行垂 直时，测量外径类的尺寸，以最小尺寸为准；测量内径类 的尺寸，以最大尺寸为准。
数显深度游标卡尺需借助平台进行调零
2020/2/20
19
三、螺旋测微量具
外径千分尺 尖头千分尺 数显千分尺 内测千分尺
2020/2/20
20
外径千分尺
数显外径千分尺
2020/2/20
尖头千分尺
内测千分尺
21
3.1、螺旋测微器的构造
3.2螺旋测微器的读数原理：
半刻度
固定刻度： 每刻度为1
L= 0 + 0.5 + 0.005 = 0.505 mm
2020/2/20
25
螺旋测微器的读数练习：
是否超过半刻 度？不太清楚。
固定刻度： 0
5 0 0 45
可动刻度：
49.5 说明没有超过半
刻度线
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0 + 0.495 = 0.495 mm
——基本技能
质量中心
1
➢通用量具 ➢游标读数量具 ➢螺旋测微量具 ➢指示式量具 ➢专用量具
2020/2/20
2
常用量具的种类
在生产测量中，为了确保零部件的加工质量，需 要对加工出来的零部件按照要求进行表面粗糙度、 尺寸精度、形状精度、位置精度等进行测量，这 就是量具。
量具的种类很多，测量的项目各有特色，分类的 方式也很多。按其特点和用途我们主要可以将其 分为通用量具、游标量具、螺旋测微量具、指示 式量具和专用量具几大类。
测量前应根据被测孔径大小用外径百分尺调整好尺寸后才 能使用。在调整尺寸时，正确选用可换测头的长度及其伸 出距离，应使被测尺寸在活动测头总移动量的中间位置。
测量时，连杆中心线应与工件中心线平行，不得歪斜，同 时应在圆周上多测几个点，找出孔径的实际尺寸，看是否 在公差范围以内。
2020/2/20
0
1
2
3
0
10
20
20分度游标卡尺
2020/2/20
13
2.2带表卡尺和数显卡尺
带表卡尺使用较普通卡尺更加简单、方便、准确。 读数上，先看游标端线超出主尺刻度的整数，再看表盘 上的指示数（最小刻度一般是0.02mm），两者相加即是 测得的尺寸。要注意，为了便于观察，表盘对零时，游 标端线特意做成超出主尺刻度一点。
31
2020/2/20
32
2020/2/20
33
五、专用量具
粗糙度对比样块 塞尺 量棒 螺纹环规 螺纹塞规
2020/2/20
34
粗糙度对比样块
2020/2/20
ห้องสมุดไป่ตู้35
塞尺
2020/2/20
36
量棒
2020/2/20
37
螺纹环规
截止
通过
2020/2/20
38
螺纹塞规
通过
