同步整流实现反激变换器设计.
同步整流实现反激变换器设计
摘要：详细分析了同步整流反激变换器的工作原理和该驱动电路的工作原理，并在此基础上设计了100V~375VDC 输入，12V/4A 输出的同步整流反激变换器，工作于电流断续模式，控制芯片选用UC3842，对设计过程进行了详细论述。通过Saber 仿真验证了原理分析的正确性，证明该变换器具有较高的变换效率。
引言
反激变换器具有电路简单、输入输出电压隔离、成本低、空间要求少等优点，在小功率开关电源中得到了广泛的应用。但输出电流较大、输出电压较低时，传统的反激变换器，次级整流二极管通态损耗和反向恢复损耗大，效率较低。同步整流技术，采用通态电阻极低的专用功率MOSFET来取代整流二极管。把同步整流技术应用到反激变换器能够很好提高变换器的效率。
1 同步整流反激变换器原理
反激变换器次级的整流二极管用同步整流管SR 代替，构成同步整流反激变换器，基本拓扑如图1(a)所示。为实现反激变换器的同步整流，初级MOS 管Q 和次级同步整流管SR 必须按顺序工作，即两管的导通时间不能重叠。当初级MOS 管Q 导通时，SR 关断，变压器存储能量;当初级MOS 管Q 关断时，SR 导通，变压器将存储的能量传送到负载。驱动信号时序如图1(b)所示。在实际电路中，为了避免初级MOS 管Q 和次级同步整流管SR 同时导通，Q 的关断时刻和SR 导通时刻之间应有延迟;同样Q 的导通时刻和SR 的关断时刻之间也应该有延迟。
图1 同步整流反激变换器
2 同步整流管的驱动
SR 的驱动是同步整流电路的一个重要问题，需要合理选择。本文采用分立元件构成驱动电路，该驱动电路结构较简单、成本较低，适合宽输入电压范围的变换器，具体驱动电路如图2 所示。SR 的栅极驱动电压取自变换器输出电压，因此使用该驱动电路的同步整流变换器的输出电压需满足SR 栅极驱动电压要求。
图2 驱动电路
该驱动电路的基本工作原理：电流互感器T2 与次级同步整流管SR 串联在同一支路，用来检测SR 的电流。当有电流流过SR 的体二极管，则在电流互感器的二次侧感应出电流，该电流通过R1 转变成电压，当电压值达到并超过晶体管Q1 的发射结正向电压时，Q1 导通，达到二极管VD 导通电压时，VD 导通对其箝位。晶体管Q1 导通后，输出电压通过图腾柱输出电路驱动SR 开通。当SR 中的电流在电流互感器二次侧电阻R1 上的采样电压降低到Q1 的导通阈值以下时，Q1 关断，SR 关断。
(整理)反激式开关电源变压器设计原理.
反激式开关电源变压器设计原理 (Flyback Transformer Design Theory) 第一节. 概述. 反激式(Flyback)转换器又称单端反激式或"Buck-Boost"转换器.因其输出端在原边绕组断开电源时获得能量故而得名.离线型反激式转换器原理图如图. 一、反激式转换器的优点有: 1. 电路简单,能高效提供多路直流输出,因此适合多组输出要求. 2. 转换效率高,损失小. 3. 变压器匝数比值较小. 4. 输入电压在很大的范围内波动时,仍可有较稳定的输出,目前已可实现交流输入在 85~265V间.无需切换而达到稳定输出的要求. 二、反激式转换器的缺点有: 1. 输出电压中存在较大的纹波,负载调整精度不高,因此输出功率受到限制,通常应用于150W以下. 2. 转换变压器在电流连续(CCM)模式下工作时,有较大的直流分量,易导致磁芯饱和,所以必须在磁路中加入气隙,从而造成变压器体积变大. 3. 变压器有直流电流成份,且同时会工作于CCM / DCM两种模式,故变压器在设计时较困难,反复调整次数较顺向式多,迭代过程较复杂. 第二节. 工作原理 在图1所示隔离反驰式转换器(The isolated flyback converter)中, 变压器" T "有隔离与扼流之双重作用.因此" T "又称为Transformer- choke.电路的工作原理如下: 当开关晶体管 Tr ton时,变压器初级Np有电流 Ip,并将能量储存于其中(E = LpIp / 2).由于Np与Ns极性相反,此时二极管D反向偏压而截止,无能量传送到负载.当开关Tr off 时,由楞次定律 : (e = -N△Φ/△T)可知,变压器原边绕组将产生一反向电势,此时二极管D正向导通,负载有电流IL流通.反激式转换器之稳态波形如图2. 由图可知,导通时间 ton的大小将决定Ip、Vce的幅值: Vce max = VIN / 1-Dmax VIN: 输入直流电压 ; Dmax : 最大工作周期 Dmax = ton / T 由此可知,想要得到低的集电极电压,必须保持低的Dmax,也就是Dmax＜0.5,在实际应用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN. 开关管Tr on时的集电极工作电流Ie,也就是原边峰值电流Ip 为: Ic = Ip = IL / n. 因IL = Io,故当Io一定时,匝比 n的大小即决定了Ic 的大小,上式是按功率守恒原则,原副边安匝数相等 NpIp = NsIs而导出. Ip 亦可用下列方法表示: Ic = Ip = 2Po / (η*VIN*Dmax) η: 转换器的效率 公式导出如下: 输出功率 : Po = LIp2η / 2T
确定准谐振反激式变换器主要设计参数的实用方法
确定准谐振反激式变换器主要设计参数的实用方法 准谐振反激式变换器(Flyback Converter)由于能够实现零电压开通，减少了开关损耗，降低了EMI噪声，因此越来越受到电源设计者的关注。但是由于它是工作在变频模式，因此导致诸多设计参数的不确定性。如何确定它的工作参数，成为设计这种变换器的关键，本文给出了一种较为实用的确定方法。 近年来，一些著名的国际芯片供应商陆续推出了准谐振反激式变换器的控制IC，例如安森美的NCP1207、IR公司的IRIS40XX系列、飞利浦的TEA162X系列以及意法半导体的L6565等。正如这些公司宣传的那样，在传统的反激式变换器当中加入准谐振技术，既可以实现开关管的零电压开通，从而提高了效率、减少了EMI噪声，同时又保留了反激式变换器所固有的成本低廉、结构简单、易于实现多路输出等优点。因此，准谐振反激式变换器在低功率场合具有广阔的应用前景。但是，由于这种变换器的工作频率会随着输入电压及负载的变化而变化，这就给设计工作(特别是变压器的设计)造成一些困难。本文将从工作频率入手，详细阐述如何确定准谐振反激式变换器的几个主要设计参数：最低工作频率、变压器初级电感量、折射电压、初级绕组的峰值电流等。 图1是准谐振反激式变换器的原理图。其中： L P为初级绕组电感量，L LEAK为初级绕组漏感量， R P是初级绕组的电阻，C P是谐振电容。 由图1可见，准谐振反激式变换器与传统的反激 式变换器的原理图基本一样，区别在于开关管的 导通时刻不一样。图2是工作在断续模式的传统 反激式变换器的开关管漏源极间电压V DS的波 形图。这里V IN是输入电压，V OR为次级到初级 图1：准谐振反激式变换器原理图。 的折射电压。 由图2可见，当副边绕组中的能量释放完毕之后(即变压器磁通完全复位)，在开关管的漏极出现正弦波振荡电压，振荡频率由L P、C P决定，衰减因子由R P决定。对于传统的反激式变换器，其工作频率是固定的，因此开关管再次导通有可能出现在振荡电压的任何位置(包括峰顶和谷底)。可以设想，如果控制开关管每次都是在振荡电压的谷底导通，如图3所示，那么就可以实现零电压导通(或是低电压导通)，这必将减少开关损耗，降低EMI噪声。实现这一点并不困难，只要增加磁通复位检测功能(通常是辅助绕组来实现)，以便在检测到振荡电压达到最低点时打开开关管，就能达到目的。这实质上就是准谐振反激式变换器的工作原理，前文提到的几种IC均能实现这个功能。由此带来的问题是其工作频率是变化的，从而影响了其它设计参数的确定。 设计参数的确定 设计反激式变换器，通常需要确定以下参数： f S：变换器的工作频率； I PMAX：初级绕组的最大峰值电流；
反激变换器课程设计报告
电力电子课程实习报告 班级：电气10-3班 学号： 10053303 姓名：李乐
目录 一、课程设计的目的 二、课程设计的要求 三、课程设计的原理 四、课程设计的思路及参数计算 五、电路的布局与布线 六、调试过程遇到的问题与解决办法 七、课程设计总结
一、课程设计的目的 （1）熟悉Power MosFET的使用； （2）熟悉磁性材料、磁性元件及其在电力电子电路中的应用； （3）增强设计、制作和调试电力电子电路的能力。 二、课程设计的要求 本课程设计要求根据所提供的元器件设计并制作一个小功率的反击式开关电源。 电源输入电压：220V 电源输出电压电流：12V/1.5A 电路板：万用板手焊。 三、课程设计原理 1、引言 电力电子技术有三大应用领域：电力传动、电力系统和电源。在各种用电设备中，电源是核心部件之一，其性能影响着整台设备的性能。电源可以分为线性电源和开关电源两大类。 线性电源是把直流电压变换为低于输入的直流电压，其工作原理是在输入与输出之间串联一个可变电阻（功率晶体管），让功率晶体管工作在线性模式，用线性器件控制其“阻值”的大小，实现稳定的输出，电路简单，但效率低。通常用于低于10W的电路中。通常使用的7805、7815等就属于线性电源。 开关电源是让功率晶体管工作在导通和关断状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小），所以开关电源具有能耗小、效率高、稳压范围宽、体积小、重量轻等突出优点，在通讯设备、仪器仪表、数码影音、家用电器等电子产品中得到了广泛的应用。反激式功率变换器是开关电源中的一种，是一种应用非常广泛的开关电源。 2、基本反激变换器工作原理 基本反激变换器如图1所示。假设变压器和其他元件均为理想元器件，稳态工作下。
同步整流技术分享
江苏宏微科技股份有限公司 Power for the Better
同步整流技术及主要拓扑电路
宏微科技市场部
2015-9-16
Contents
? 同步整流电路概述 ? 典型电路及其特点 ? 损耗分析 ? 同步整流电路中常见问题 ? MOSFET选型设计参考
Power for the Better
1 CONFIDENTIAL
力
求
更
好
Contents
? 同步整流技术概述 ? 典型电路及其特点 ? 损耗分析 ? 同步整流电路中常见问题 ? MOSFET选型设计参考
Power for the Better
2 CONFIDENTIAL
力
求
更
好
同步整流技术概述
由于中低压MOSFET具有很小的导通电阻，在有电流通过时产生的电压降很 小，可以替代二极管作为整流器件，可以提高变换器的效率。
diode
MOSFET
MOSFET作整流器时，栅源极间电压必须与被整流电压的相位保持同步关系才 能完成整流功能，故称同步整流技术。 MOSFET是电压控制型开关器件，且没有反向阻断能力，必须在其栅-源之 间加上驱动电压来控制器漏-源极之间的导通和关断。这是同步整流设计的难 点和重点。 根据其控制方式，同步整流的驱动电路分为 ?自驱动方式； ? 独立控制电路他驱方式； ? 部分自驱+部分他驱方式结合；
Power for the Better
3 CONFIDENTIAL
力
求
更
好
(完整版)50W反激变换器的设计
50W反激变换器的设计(CCM) 电源规格输入电压：85Vac ~ 264Vac 输出电压：5Vdc 输出电流：10A 确定变压器初次级的匝比n 设定最大占空比: D=0.45 工作频率: f=100KHz，T=1/f=10uS 最大磁通密度: B=0.2 则主功率管开通时间为： Ton=T*D=10uS*0.45=4.5uS 选择变压器的磁芯型号为EER2834 磁芯的截面积：Ae=85.5mm 最低输入电压: Vin= 85 * √2 –20 = 100.2 V ( 设定低频纹波为20V ）根据伏·秒平衡原理有： Vin * Ton = n * ( V o + Vf ) * Toff ( 设定整流管压降为1V ） 变压器的匝比n: n = 13.67 设定电源工作在连续模式Ip2 = 0.4 * Ip1 0.5 * ( Ip1 + Ip2 ) * Vin * D = Pout /η ( 设定电源的效率η为0.8 ） Ip1 = 1.98 A Ip2 = 0.79 A 变压器的感量 L = ( Vin * Ton ) / ( Ip1 – Ip2 ) = 379 uH 变压器的初级匝数 Np = ( Vin * Ton ) / ( Ae * B ) = 27 T 变压器的次级匝数Ns = Np / n = 2 T 变压器的实际初次级匝数可以取 Np = 27 T Ns = 2 T 重新核算变压器的设计 最大占空比：Vin * D = n * ( V o + Vf ) * ( 1 – D ) D = 0.447 最大磁通密度：Bmax = ( Vin * Ton ) / ( Np * Ae ) Bmax = 0.195 T 初级电流Ip1 和Ip2： 0.5 * ( Ip1 + Ip2 ) * Vin * D = Pout /η Ip2 + ( Vin * Ton ) / L = Ip1 Ip1 = 1.99 A Ip2 = 0.8 A Ip_rms = 0.93A 次级电流Is1和Is2 Is1 =Ip1*n=26.87A Is2=Ip2*n =10.8A Is_rms = 12.56A 次级电压折射到初级的电压 V or = n * ( V o + Vf ) = 81V 初级功率管Mosfet 的选择 Vmin = (√2 * 264 + V or +50 ) / 0.8 = 630 V Ip_rms = Ip_rms / 0.8 = 1.16 A ( 设定应力降额系数为0.8 ） 可以选择Infineon 的IPP60R450E6 次级整流管Diode 的选择 Vmin = (√2 * 264 / n + 5 +15 ) / 0.8 = 60 V Is_rms = Is_rms / 0.8 = 15.7 A ( 设定应力降额系数为0.8,噪音为15V ） 可以选择IR 的30CTQ060PBF 输出电容的选择 设定输出电压的纹波为50mv 输出电流的交流电流： Isac_rms = 0.5 * ( Is1 + Is2 ) * √D * ( 1- D ) Isac_rms = 9.36A Resr = Vripple / Isac_rms = 5.34 mohm 选择Nichicon 电容HD 系列6.3V/3900uF 四个并联使用50W反激变换器的设计(DCM) 电源规格输入电压：85Vac ~ 264Vac 输出电压：5Vdc 输出电流：10A 确定变压器初次级的匝比n 设定最大占空比: D=0.3 工作频率: f=100KHz，T=1/f=10uS 最大磁通密度: B=0.2 则功率管开通时间：Ton=T*D=10uS*0.3=3uS 假设关断时间：Toff=7uS，Tr=4uS 选择变压器的磁芯型号为EER2834 磁芯的截面积：Ae=85.5mm 最低输入电压: Vin= 85 * √2 –20 = 100.2 V ( 设定低频纹波为20V ）根据伏·秒平衡原理有： Vin * Ton = n * ( V o + Vf ) * Tr ( 设定整流管压降为1V ） 变压器的匝比n: n = 12.53 设定电源工3作在续模式Io = Tr/T * Ip2 Ip2=Io*T/Tr=25A Ip1 = Ip2/n=1.99 A 变压器的感量 L = ( Vin * Ton ) / Ip1 = 151 uH 变压器的初级匝数 Np = ( Vin * Ton ) / ( Ae * B ) = 18 T 变压器的次级匝数 Ns = Np / n = 1.4 T=2T 变压器的实际初次级匝数可以取 Ns = 2 T Np=Ns * n=25.1T=26T 开关电源一次滤波大电解电容 开关电源决定一次侧滤波电容，主要影响电源的性能参数为输出低频交流纹波与保持时间. 滤波电容越大，电容器上的Vin(min)越高，可以输出较大功率的电源，但相对价格也提高了。 输入电解电容计算方法(举例说明)： 1.因输出电压12V 输出电流2A, 故输出功率：Pout=V o*Io=1 2.0V*2A=24W。 2.设定变压器的转换效率约为80%，则输出功率为24W的 电源其输入功率：Pin=Pout/效率=W W 30 % 80 24 =. 3.因输入最小交流电压为90V AC，则其直流输出电压为：Vin=90*1.2=108Vdc 故负载直流电流为：I= Vin Pin =A Vac W 28 .0 108 30 = 4.设计允许的直流纹波电压V ?/V o=20%，并且电容要维持电压的时间为1/4周期t（即半周期的工频率交流电压在约 是4ms，T= f 1 = 60 1 =0.0167S=16.7 ms）则： C=uF V t I 9. 51 6. 21 10 * 4 * 28 .0 *3 = = ? - 故实际选择电容量47uF. 5.因最大输入交流电压为264Vac，则最高直流电压为:V=264*2=373VDC. 实际选用通用型耐压400Vdc的电解电容,此电压等级,电容有95%的裕度. 6.电容器的承受的纹波电流值决定电容器的温升,进而决定电容器的寿命.(电容器的最大纹波电流值与其体积,材质有关.体积越大散热越好耐受纹波电流值越高)故在选用电容器要考虑实际纹波电流值＜电容器的最大纹波电流值. 7.开关源元器件温升一般较高,通常选用105℃电容器,在特殊情况无法克服温升时可选用125℃电容器. 故选用47uF,400v, 105℃电解电容器可以满足要求(在实际使用时还考虑安装机构尺寸,体种大小,散热环境好坏等)
适配器的反激同步整流控制电路分析
适配器的反激同步整流控制电路分析随着消费类电子的发展，其外部供电电源(适配器)所消耗的电能占全球能耗的比例在急剧加大，成为不可忽视的耗能“大户”。以美国为例，每年适配器需要消耗电能3000亿度/年，占整个国家每年用电总量的11%。 在节能减排深入人心的当今，目前各国政府的法规中对外部电源的要求越来越严格。美国能源之星5.0，针对外部电源的平均效率也作出了更为苛刻的规范。 表1：输出电压Vout>6V时的电源效率。 表2：输出电压Vout<6V时的电源效率。 高功率密度，高集成度毫无疑问已经成为电子技术发展的方向，电源效率的提升不仅能减小电源的体积还能大大提高电源的可靠性。 适配器作为小功率的消费品，设计成本成为设计工程师首要考虑关键因素，Flyback 结构因为电路简单，已经成为设计150W以下适配器普遍采用的电路架构。 传统采用肖特基作为整流输出的设计中，因为肖特基的壁垒电压VF的存在，使得大电流输出的情况下，消耗在肖特基上的损耗很大，不仅造成电源效率低下，更因为温度过高降低了电源的可靠性。为了解决这问题，同步整流技术应运而生，同步整流是采用通态电阻极低的专用功率MOSFET，来取代整流肖特基二极管以降低整流损耗的一项新技术。 深圳鹏源电子致力于为客户提供成本更优，效率更高的同步整流方案，为了满足客户高效高功率密度的设计需要。 准谐振(Quasi-resonance)因为谷底开通，能有效降低Flyback的开关损耗，提升效率，但需要注意的是QR临界电流模式，其导通损耗较连续电流模式(CCM)要大，所以在115Vac电压输入无PFC的情况下，QR的控制方式反而没有CCM的效率高。而且QR为变频控制，在低输入电压满载的情况下开关频率很低，这就需要更大的变压器，电源的体积受到了限制。因此，为提高效率，目前许多厂家都采用多模式控制方式，即在高压输入的情况下工作QR模式，在低压输入的情况下工作在CCM模式。众所周知，目前所有厂家的同步整流控制器都只能工作在断续或临界模式，而擎力科技所推出的同步整流控制IC采用
反激变压器绕制详解
反激式开关电源变压器的设计（小生我的办法，见笑） 反激式变压器是反激开关电源的核心，它决定了反激变换器一系列的重要参数，如占空比D，最大峰值电流，设计反激式变压器，就是要让反激式开关电源工作在一个合理的工作点上。这样可以让其的发热尽量小，对器件的磨损也尽量小。同样的芯片，同样的磁芯，若是变压器设计不合理，则整个开关电源的性能会有很大下降，如损耗会加大，最大输出功率也会有下降，下面我系统的说一下我算变压器的方法。 算变压器，就是要先选定一个工作点，在这个工作点上算，这个是最苛刻的一个点，这个点就是最低的交流输入电压，对应于最大的输出功率。下面我就来算了一个输入85V到265V，输出5V，2A 的电源，开关频率是100KHZ。 第一步就是选定原边感应电压VOR，这个值是由自己来设定的，这个值就决定了 电源的占空比。可能朋友们不理解什么是原边感应电压，是这样的，这要从下面看起，慢慢的来， 这是一个典型的单端反激式开关电源，大家再熟悉不过了，来分析一下一个工作周期，当开关管开通的时候，原边相当于一个电感，电感两端加上电压，其电流值不会突变，而线性的上升，有公式上升了的I=Vs*ton/L,这三项分别是原边输入电压，开关开通时间，和原边电感量．在开关管关断的时候，原边电感放电，电感电流又会下降，同样要尊守上面的公式定律，此时有下降了的Ｉ=VOR*toff/L,这三项分别是原边感应电压，即放电电压，开关管关断时间，和电感量．在经过一个周期后，原边电感电流的值会回到原来，不可能会变，所以，有VS*TON/L=VOR*TOFF/L,，上升了的，等于下降了的，懂吗，好懂吧，上式中可以用Ｄ来代替ＴＯＮ，用１－Ｄ来代替ＴOOF，移项可得，D=VOR/（VOR+VS）。此即是最大占空比了。比如说我设计的这个，我选定感应电压为80V，VS为90V ，则D=80/（*80+90）=0.47 第二步,确实原边电流波形的参数. 原边电流波形有三个参数,平均电流,有效值电流,峰值电流.,首先要知道原边电流的波形,原边电流的波形如下图所示,画的不好,但不要笑啊.这是一个梯形波横向表示时间,纵向表示电流大小,这个波形有三个值,一是平均值,二是有效值,三是其峰值,平均值就是把这个波形的面积再除以其时间.如下面那一条横线所示,首先要确定这个值，这个值是这样算的，电流平均值=输出功率/效率*VS，因为输出功率乘以效率就是输入功率，然后输入功率再除以
电流驱动同步整流反激变换器的研究
电流驱动同步整流反激变换器的研究 陈丹江，张仲超 (浙江大学，浙江杭州310027） 摘要：分析了工作在恒频DCM方式下的反激同步整流变换器。为了提高电路的效率，采用了一种能量反馈的电流型驱动电路来控制同步整流管。分析了该驱动电路的工作原理，并给出了设计公式。实验结果表明该方法提高了反激变换器效率的有效性。 关键词：反激；同步整流；能量反馈；电流驱动ResearchonaFlybackConverterUsing 1引言 随着数字处理电路（data processingcircuits）的工作电压的持续下降，保持电路的高效率受到了很大的技术挑战。这是由于在低压电源中，二极管的正向压降引起的损耗占了电路总损耗的50％以上。由于MOSFET同步整流管SR（synchronousrectifiers）的低导通电阻，在大量的电路中都用来代替效率低的肖特基二极管，特别是在低压电源中[1]。 反激是一种广泛应用于小功率的拓扑，由于只有一个磁性元件，而具有体积小，成本低的优点。但是，目前同步整流在正激电路中的应用比较多，而在反激电路中的应用却很少。这是由于正激电路比较适合大电流输出，能够更好地体现同步整流的优势；另外一个原因是可采用简单的自驱动，而反激电路原边开关和副边开关理论上会有共通。但是，如果考虑到实际电路中变压器的漏感，则这种情况是不会产生的，所以当输出电流不是很大时，采用反激电路还是值得考虑的。本文将对工作在DCM方式下的同步反激电路进行分析。 同步整流中最重要的一个问题是同步管的驱动设计。同步管的驱动大体上可以分为自驱动（self driv en）和他驱动（control driven），本文介绍了一种能量反馈的自驱动电路。 2同步整流在反激电路中的应用 带有同步整流的反激电路如图1所示。一般来说，电路可以工作在CCM或DCM方式，开关频率可以是恒频（CF），也可以是变频（VF）。下面主要对工作在恒频DCM方式的工作过程进行分析。主要波形如图2所示。在DCM方式下工作时，原边开关开通时储存在变压器励磁电感上的能量在开关关断时全部传送到副边。从图2可以看出，在原边开关开通之前，副边电流已经为零了。由于MOSFET具有双向导电特性，所以为了防止副边电流逆流，必须在其到达零点时（即t3）或很短的一小段时间里关断SR。因此，DCM方式下工作的反激电路必须要有一个零电流检测环节来控制电路。 在t3时刻SR关断以后，励磁电感Lm和电容Ceq=Csw＋进行谐振，谐振阻抗为： Zm=（1） 直到t5时刻原边开关开通为止。同时，由于VDS的存在，原边开关开通时的开通损耗为：
反激式变压器的设计
反激式变压器的设计 反激式变压器的工作与正激式变压器不同。正激式变压器两边的绕组是同时流过电流的，而反激式变压器先是通过一次绕组把能量存储在磁心材料中，一次侧关断后再把能量传到二次回路。因此，典型的变压器阻抗折算和一次、二次绕组匝数比关系不能在这里直接使用。这里的主要物理量是电压、时间、能量。 在进行设计时，在黑箱估计阶段，应先估计出电流的峰值。磁心尺寸和磁心材料也要选好。这时，为了变压器能可靠工作，就需要有气隙。 刚开始，在开关管导通时把一次绕组看作是一个电感器件，并满足式(24)。 (24) 把 Lpri移到左边，用Ton=Dmax/f 代到上式中，用已知的电源工作参数，通过式(25) 就可以算出一次最大电感 ——最大占空比(通常为50％或0.5)。 (25) 这个电感值是在输入最小工作电压时，电源输出仍能达到额定输出电压所允许选择的最大电感值。 在开关管导通的每个周期中，存储在磁心的能量为： (26) 要验证变压器最大连续输出的功率能否满足负载所需的最大功率，可以使用下式： (27)
所有磁心工作在单象限的场合，都要加气隙。气隙的长度(cm)可以用下式近似(CGS制(美 国))： （28a） 式中Ac——有效磁心面积，单位为； Bmax——最大磁通密度，单位为G(Wb／cm )。 在MKS系统(欧洲)中气隙的长度(m)为 (28b) 式中Ac——有效磁心面积，单位为； Bmax——最大磁通密度，单位为T(Wb／m )。 这只是估算的气隙长度，设计者应该选择具有最接近气隙长度的标准磁心型号。 磁心制造厂商为气隙长度提供了一个A L的参数。这参数是电感磁心绕上1000 匝后的数据(美 国)。根据设计好的电感值，绕线的匝数可以用式(29)计算确定。 (29) 式中 Lpri——一次电感量，单位为mH。 如果有些特殊的带有气隙的磁心材料没有提供A L。的值，可以使用式(30)。注意不要混淆CGS和MKS两种单位制(G和cm与T和m)。 (30)
反激变压器设计步骤及变压器匝数计算
1. 确定电源规格. 输入电压范围Vin=85 —265Vac; 输出电压/ 负载电 流:Vout1=5V/10A,Vout2=12V/1A; 变压器的效率?=0.90 2. 工作频率和最大占空比确定. 取: 工作频率fosc=100KHz, 最大占空比Dmax=0.45. T=1/fosc=10us.Ton(max)=0.45*10=4.5us Toff=10-4.5=5.5us. 3. 计算变压器初与次级匝数比n(Np/Ns=n). 最低输入电压Vin(min)=85* “2-20=100Vdc( 取低频纹波为20V). 根据伏特- 秒平衡,有: Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n. n= [Vin(min)* Dmax]/ [(Vout+Vf)*(1-Dmax)] n=[100*0.45]/[(5+1.0)*0.55]=13.64 4. 变压器初级峰值电流的计算. 设+5V输岀电流的过流点为120%;+5v 和+12v整流二极管的正向压降均为 1.0V. +5V 输出功率Pout1=(V01+Vf)*I01*120%=6*10*1.2=72W +12V 输岀功率 Pout2=(V02+Vf)*I02=13*1=13W 变压器次级输岀总功率Pout=Pout1+Pout2=85W 1/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout/ Ip1=2*Pout/[?(1+k)*Vin(min)*Dmax] =2*85/[0.90*(1+0.4)*100*0.45] =3.00A Ip2=0.4*Ip1=1.20A 5. 变压器初级电感量的计算. 由式子Vdc=Lp*dip/dt, 得: Lp= Vin(min)*Ton(max)/[Ip1-Ip2] =100*4.5/[3.00-1.20] =250uH 6. 变压器铁芯的选择. 根据式子Aw*Ae=P t*106/[2*ko*kc*fosc*Bm*j*?], 其中: Pt( 变压器的标称输岀功率)= Pout=85W Ko( 窗口的铜填充系数)=0.4 Kc( 磁芯填充系数)=1( 对于铁氧体), 变压器磁通密度Bm=1500 Gs j( 电流密度): j=5A/mm2; Aw*Ae=85*106/[2*0.4*1*100*103*1500Gs*5*0.90]
同步整流实现反激变换器设计.
同步整流实现反激变换器设计 摘要：详细分析了同步整流反激变换器的工作原理和该驱动电路的工作原理，并在此基础上设计了100V~375VDC 输入，12V/4A 输出的同步整流反激变换器，工作于电流断续模式，控制芯片选用UC3842，对设计过程进行了详细论述。通过Saber 仿真验证了原理分析的正确性，证明该变换器具有较高的变换效率。 引言 反激变换器具有电路简单、输入输出电压隔离、成本低、空间要求少等优点，在小功率开关电源中得到了广泛的应用。但输出电流较大、输出电压较低时，传统的反激变换器，次级整流二极管通态损耗和反向恢复损耗大，效率较低。同步整流技术，采用通态电阻极低的专用功率MOSFET来取代整流二极管。把同步整流技术应用到反激变换器能够很好提高变换器的效率。 1 同步整流反激变换器原理 反激变换器次级的整流二极管用同步整流管SR 代替，构成同步整流反激变换器，基本拓扑如图1(a)所示。为实现反激变换器的同步整流，初级MOS 管Q 和次级同步整流管SR 必须按顺序工作，即两管的导通时间不能重叠。当初级MOS 管Q 导通时，SR 关断，变压器存储能量;当初级MOS 管Q 关断时，SR 导通，变压器将存储的能量传送到负载。驱动信号时序如图1(b)所示。在实际电路中，为了避免初级MOS 管Q 和次级同步整流管SR 同时导通，Q 的关断时刻和SR 导通时刻之间应有延迟;同样Q 的导通时刻和SR 的关断时刻之间也应该有延迟。 图1 同步整流反激变换器 2 同步整流管的驱动 SR 的驱动是同步整流电路的一个重要问题，需要合理选择。本文采用分立元件构成驱动电路，该驱动电路结构较简单、成本较低，适合宽输入电压范围的变换器，具体驱动电路如图2 所示。SR 的栅极驱动电压取自变换器输出电压，因此使用该驱动电路的同步整流变换器的输出电压需满足SR 栅极驱动电压要求。
反激式变换器(Flyback Converter)的工作原理
反激式变换器(Flyback Converter)的工作原理 反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计. 二.反激式变换器(Flyback Converter)的工作原理 1).反激式变换器的电路结构如图一. 2).当开关管Q1导通时,其等效电路如图二(a)及在导通时初级电流连续时的波形,磁化曲线如图二(b).
当Q1导通,T1之初级线圈渐渐地会有初级电流流过,能量就会储存在其中.由于变压器初级与次级侧之线圈极性是相反的,因此二极管D1不会导通,输出功率则由Co来提供.此时变压器相当于一个串联电感Lp,初级线圈电流Ip可以表示为: Vdc=Lp*dip/dt 此时变压器磁芯之磁通密度会从剩磁Br增加到工作峰值Bw. 3.当Q1截止时, 其等效电路如图三(a)及在截止时次级电流波形,磁化曲线如图三(b).
当Q1截止时,变压器之安匝数(Ampere-Turns NI)不会改变,因为?B并没有相对的改变.当?B向负的方向改变时(即从Bw降低到Br),在变压器所有线圈之电压极性将会反转,并使D1导通,也就是说储存在变压器中的能量会经D1,传递到Co和负载上. 此时次级线圈两端电压为:Vs(t)=Vo+Vf (Vf为二极管D1的压降). 次级线圈电流: Lp=(Np/Ns)2*Ls (Ls为次级线圈电感量) 由于变压器能量没有完全转移,在下一次导通时,还有能量储存在变压器中,次级电流并没有降低到0值,因此称为连续电流模式或不完全能量传递模式(CCM). 三.CCM模式下反激变压器设计的步骤 1. 确定电源规格. 1. .输入电压范围Vin=85—265Vac; 2. .输出电压/负载电流:Vout1=5V/10A,Vout2=12V/1A; 3. .变压器的效率?=0.90
同步整流电路分析
同步整流电路分析 一、传统二极管整流电路面临的问题 近年来，电子技术的发展，使得电路的工作电压越来越低、电流越来越大。低电压工作有利于降低电路的整体功率消耗，但也给电源设计提出了新的难题。 开关电源的损耗主要由3部分组成：功率开关管的损耗，高频变压器的损耗，输出端整流管的损耗。在低电压、大电流输出的情况下，整流二极管的导通压降较高，输出端整流管的损耗尤为突出。快恢复二极管（FRD）或超快恢复二极管（SRD）可达1.0～1.2V，即使采用低压降的肖特基二极管（SBD），也会产生大约0.6V的压降，这就导致整流损耗增大，电源效率降低。 举例说明，目前笔记本电脑普遍采用3.3V甚至1.8V或1.5V的供电电压，所消耗的电流可达20A。此时超快恢复二极管的整流损耗已接近甚至超过电源输出功率的50％。即使采用肖特基二极管，整流管上的损耗也会达到（18％～40％）P O，占电源总损耗的60％以上。因此，传统的二极管整流电路已无法满足实现低电压、大电流开关电源高效率及小体积的需要，成为制约DC／DC变换器提高效率的瓶颈。 二、同步整流的基本电路结构 同步整流是采用通态电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗的一项新技术。它能大大提高DC／DC变换器的效率并且不存在由肖特基势垒电压而造成的死区电压。功率MOSFET属于电压控制型器件，它在导通时的伏安特性呈线性关系。用功率MOSFET做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，故称之为同步整流。 1、基本的变压器抽头方式双端自激、隔离式降压同步整流电路
2、单端自激、隔离式降压同步整流电路 图1 单端降压式同步整流器的基本原理图 基本原理如图1所示，V1及V2为功率MOSFET，在次级电压的正半周，V1导通，V2关断，V1起整流作用；在次级电压的负半周，V1关断，V2导通，V2起到续流作用。同步整流电路的功率损耗主要包括V1及V2的导通损耗及栅极驱动损耗。当开关频率低于1MHz时，导通损耗占主导地位；开关频率高于1MHz时，以栅极驱动损耗为主。 3、半桥他激、倍流式同步整流电路
TI 反激变压器设计
26.5W AC/DC Isolated Flyback Converter Design
TASK : 26.5W 9-Outputs AC/DC Isolated Flyback Converter Design SPECIFICATION: Technical Specification on Sept 10, 2008 DATE: 15 Sept. 2008
Customer Specification f L 100Hz :=Line frequency fs 100kHz :=Switching frequency Vo 1 5.0V :=Main output voltage Io 1_max 2A :=Main Nominal load current Vo 215.0V :=Io 2_max 30mA :=Vo 315.0V :=Io 3_max 30mA :=Vo 415.0V :=Io 4_max 0.3A :=Vo 524.0V :=Io 5_max 0.1A :=Vo 618.0V :=Io 6_max 0.12A :=Vo 718.0V :=Io 7_max 0.12A :=Vo 818.0V :=Io 8_max 0.12A :=Vo 918.0V :=Io 9_max 0.12A :=+5V Output ripple voltage Vr 100mV :=+5VStep load output ripple voltage ΔVo step 150mV :=ΔIo 5V Io 1_max 80?% :=+5V Step load current amplitude η0.70 :=

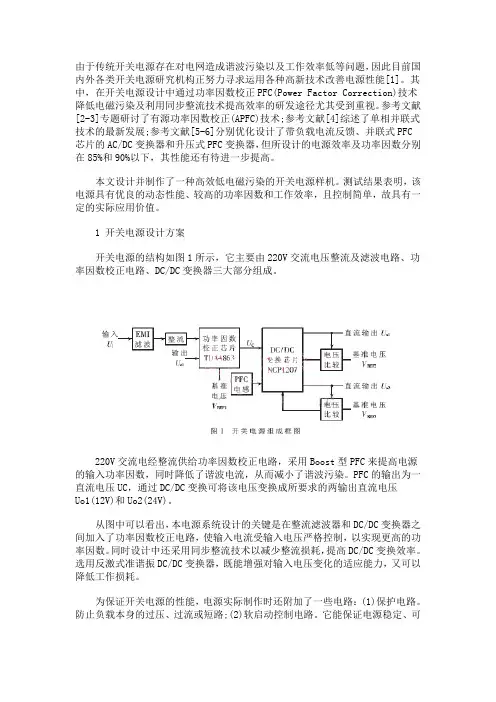

反激 同步整流设计
