威海市环翠区九年级物理第16章第4节变阻器同步练习

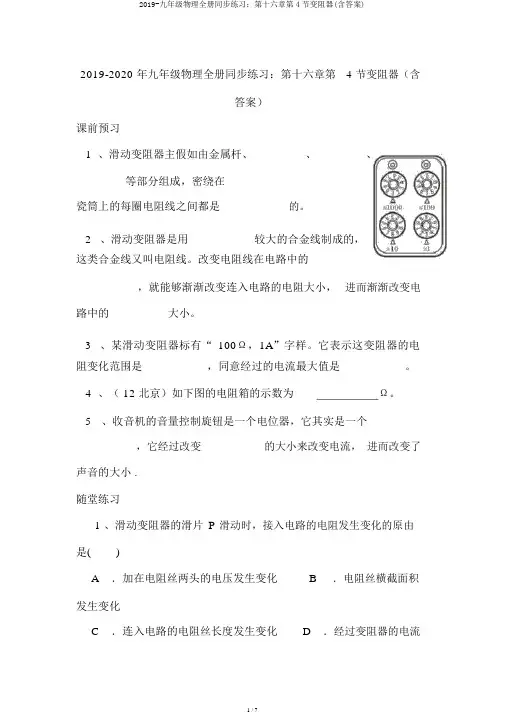

2019-九年级物理全册同步练习：第十六章第4节变阻器(含答案)
2019-2020 年九年级物理全册同步练习：第十六章第 4 节变阻器（含答案）课前预习1 、滑动变阻器主假如由金属杆、 ________、________、________等部分组成，密绕在瓷筒上的每圈电阻线之间都是__________的。
2、滑动变阻器是用 __________较大的合金线制成的，这类合金线又叫电阻线。
改变电阻线在电路中的__________，就能够渐渐改变连入电路的电阻大小，进而渐渐改变电路中的 _________大小。
3、某滑动变阻器标有“100Ω，1A”字样。
它表示这变阻器的电阻变化范围是 __________，同意经过的电流最大值是 __________。
4 、（ 12 北京）如下图的电阻箱的示数为Ω。
5、收音机的音量控制旋钮是一个电位器，它其实是一个__________，它经过改变 __________的大小来改变电流，进而改变了声音的大小 .随堂练习1 、滑动变阻器的滑片P 滑动时，接入电路的电阻发生变化的原由是()A ．加在电阻丝两头的电压发生变化B．电阻丝横截面积发生变化C ．连入电路的电阻丝长度发生变化D．经过变阻器的电流强度发生变化2、（12 泰州）如下图电路，导线a的一端固定连结在铅笔芯上，当导线 b 的一端在铅笔芯上左右挪动时，灯泡亮暗会发生变化．b 这个实验说明铅笔芯是（选填“导体”或“绝缘体”），还可以说铅笔芯明导体的电阻与相关．受此启迪，人们制造了一种能够改变电阻的元件，叫做。
3、（12 泉州）如下图是汽车油量表工作原理的表示图，图中油量表实质是一个电流表，当油量减少时A．电路上电阻增大，电流减小B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小D．电路上电阻减小，电流增大4、（ 10 镇江）在如下图的电路中，用滑动变阻器调理灯的亮度，若要求滑片 P 向右端滑动时灯渐渐变暗，则以下接法正确的选项是A．M接C，N接BB．M接A，N接BC．M接C，N接DD．M接A，N接D5 、如下图的两个电路中，电源电压相等，闭合开关S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡L1和 L2的亮度的变化是A ．L1、L2都变暗B ．L1、L2都变亮C ．L1变亮， L2变暗D ．L1变亮， L2的亮度不变达标练习6、（ 09 厦门）如下图．假如把 A、C两个接线柱与电路连结，当滑片 P 向左移时，变阻器接入电路部分的电阻值变；假如只接入两个接线柱，相当于把一个定值电阻接入电路。
2022年人教版物理九年级《变阻器》同步练习(答案版)
第16章电压电阻第4节变阻器1．使用滑动变阻器，可以实现电路中的多种变化。
如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将〔〕A．变小B．变大C．不变D．无法判断【答案】B【解析】由题意知，变阻器是AD两个接线柱接入电路中，由图知，A是变阻器下面的接线柱，当P向右移动时，P远离A，那么变阻器接入电路的电阻变大，故ACD不符合题意，B符合题意。
应选B。
2．一个滑动变阻器，铭牌上标有“100 Ω 1 A〞的字样，以下几种对铭牌意义的理解，你认为正确的选项是〔〕A．电阻的最小值是100 Ω，允许通过的最大电流是1 AB．电阻的最小值是100 Ω，允许通过的最小电流是1 AC．电阻的最大值是100 Ω，允许通过的最大电流是1 AD．电阻的最大值是100 Ω，允许通过的最小电流是1 A【答案】C【解析】铭牌上标有“100Ω 1A〞，含义是滑动变阻器的接入电路的电阻范围0-100Ω，电阻的最大值是100Ω，允许通过的最大电流是1A。
应选C。
3．以下关于滑动变阻器的说法正确的选项是〔〕A．滑动变阻器是靠改变导体的横截面积来改变电阻的B．滑动变阻器是靠改变导体的材料来改变电阻的C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的【答案】C【解析】滑动变阻器的电阻丝的材料、横截面积、温度都不变，改变电阻大小的方法是改变连入电路中导体的长度。
应选C。
4．如下图，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b 与金属滑片相连，转动旋钮可调节灯泡亮度。
以下分析正确的选项是〔〕、接入电路，顺时针转动旋钮灯泡亮度变暗A．假设只将b c、接入电路，转动旋钮灯泡亮度不变B．假设只将a bC．电位器调节灯泡亮度与滑动变阻器的原理相同D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度【答案】C【解析】A．假设只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮，电阻丝连入电路的长度变短，电阻大小变小，电路的电流变大，灯泡的亮度变亮，故A项错误；B．假设只将a、b接入电路，滑片左边的电阻丝接入电路，转动旋钮，电阻丝连入电路的长度发生变化，电阻大小变化，电路的电流发生变化，灯泡的亮度发生变化，故B项错误；C．转动旋钮滑片在弧形电阻丝上滑动时，改变接入电路中的电阻，从而改变了电路中的电流、灯泡的实际功率和亮暗程度，所以电位器和滑动变阻器的工作原理是相同的，故C项正确；D．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流到达改变灯泡亮度的目的，故D项错误。
(人教版)九年级物理第十六章《电压电阻》第四节变阻器同步练习 含答案
（人教版）九年级物理第十六章《电压电阻》第四节变阻器同步练习1.在下列四个图中，当滑片P左移时，连入电路的电阻变大的是（）2.如图中，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱（）A.CDB.BCC.ADD.AB3．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路4．生活中常用的可调节亮度的台灯，实际上是通过旋钮调节电路中的变阻器来调节灯的亮度。
以下关于这种灯的说法不正确的是（）A．变阻器和灯泡是串联的B．灯越亮时变阻器接入电路中的电阻值越小C．台灯上不需要安装开关D．灯光弱比灯光强时电路中的电流小5．有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是( )A．电阻的最小值是20 Ω，允许通过的最大电流是1 AB．电阻的最小值是20 Ω，允许通过的最小电流是1 AC．电阻的最大值是20 Ω，允许通过的最大电流是1 AD．电阻的最大值是20 Ω，允许通过的最小电流是1 A6．下列用电器中，可能不需要用到变阻器的是( )A．手电筒 B．收音机C．电视机 D．调光台灯7. 滑动变阻器是通过改变_________________________来改变电阻，从而改变电路中的电流的。
若滑动变阻器上标有“50Ω 2A”的字样，则其中50Ω表示__________， 2A表示________________________________。
8. 某滑动变阻器铭牌上标有“10Ω、1．5A”，10Ω表示，1．5A表示 _____________9.我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是______(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变____(选填“强”或“弱”)，这样可能使电脑无法识别。

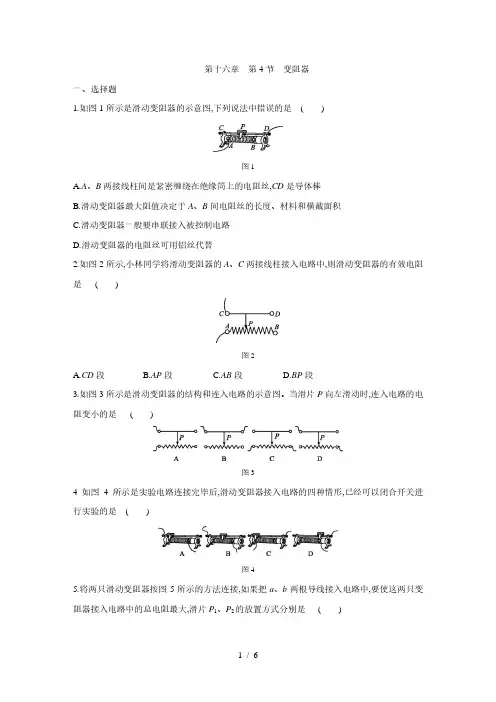

人教版九年级物理全册同步练习：16.4 变阻器
就是根据这一原理制成的,这种实验器材一般是用电阻
的
材料制成的。
图9
10.如图 10 所示,滑动变阻器是通过改变接入电路中电阻丝的
来改变电阻的。当滑片
向 A 端移动时,它接入电路的电阻值
(选填“变大”“变小”或“不变”)。该滑动变阻器铭牌
上标有“20 Ω 1 A”的字样,“20 Ω”表示的是
,“1 A”表示的
5/6
14.如图所示 15.如图所示 16.(1)最大 左 (2)如图所示 (3)变阻器同时接了下面两个接线柱 变阻器的滑片与电阻丝接触不良
6/6
1/6
图5
A.P1 放在最右端,P2 放在最右端 B.P1 放在最左端,P2 放在最左端 C.P1 放在最右端,P2 放在最左端 D.P1 放在最左端,P2 放在最右端 6.如图 6 所示,闭合开关 S,发现灯 L1 亮,灯 L2 不亮。调节变阻器的滑片 P,灯 L1 变亮,灯 L2 始终 不亮,出现这一现象的原因可能是 ( )
图 13
(1)打开阀门 A,油面下降,滑片向
移动,油量表(电流表)读数变
。
(2)打开阀门 B,油面上升,滑片向
移动,油量表(电流表)读数变
。
三、作图题
14.用笔画线代替导线,将图 14 中的元件连接成电路。要求:向左移动滑片 P,灯泡变亮。
图 14
15.请根据图 15 所示的实物电路,在虚线框内画出对应的电路图。
是
。
图 10
11.如图 11 所示的电路中,滑动变阻器连入电路的电阻丝是
当滑片 P 向左移动时,连入电路的电阻丝的长度变
会
。(灯泡电阻不变)
(选填“aP”“Pb”或“ab”)段,
,电阻变
物理九年级 第十六章 第4节 变阻器 同步练习题
物理九年级第十六章第4节变阻器同步练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 滑动变阻器的结构示意图如图所示，则下列说法中正确的是（）A．若将a、c两端连在电路中，则当滑片P向右滑动时，变阻器的阻值减小B．若将a、b两端连在电路中，则当滑片P向右滑动时，变阻器的阻值不变C．若将b、c两端连在电路中，则当滑片P向右滑动时，变阻器的阻值增大D．若将a、d两端连在电路中，则当滑片P向右滑动时，变阻器的阻值减小2 . 如图所示电阻箱的读数是A．4102ΩB．2014ΩC．2104ΩD．2140Ω3 . 如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时（）A．电流表示数变大，电压表示数不变B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数变大D．电流表示数变小，电压表示数变大4 . 将两只滑动变阻器按如图所示的方式连接，如果把两根导线接入某电路中后，要使这两只变阻器接入电路中的电阻最大，两滑动变阻器的滑片P1、P2应分别放在的位置是（）A．P1放在最左端，P2放在最左端B．P1放在最右端，P2放在最右端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端5 . 如图所示变阻器，当滑片P向左移动时，连入电路的电阻变大的是（）A．B．C．D．6 . 某同学设计了一个电子身高测量仪．下列四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是A．B．C．D．7 . 在如图的电路图中，把滑动变阻器的滑片向右滑动时，各表的示数的变化情况是A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小8 . 如图为一种握力计和它的工作原理图.电源电压保持不变．握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻为阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）.握力计测量范围为0～300N，电路中电流表变化范围0.1～0.6A，则下列说法正确的是（）A．握力300N时电路中电流为0.6A．B．握力计工作电路中的电源电压为3VC．R1连入电路阻值变化的范围是0～30ΩD．R2消耗的最小功率为0.5W9 . 小芳同学学习物理后整理笔记，错误的是A．影响电阻大小的因素有电压、电流、温度B．电压一定时，通过导体的电流与导体的电阻成反比C．调节耳机音量的电位器实质是一个变阻器D．千瓦时、度、焦耳都可用作电能的单位二、填空题10 . 下表已列出了四种长1m、横截面积为1m2的导线在20℃时的电阻值．由表中数据可知，架设输电线，应选择_____导线；绕制滑动变阻器，应选用_____导线．导线铜钨电阻R/Ω0.0170.052导线锰铜合金镍铬合金电阻R/Ω0.44 1.111 . 滑动变阻器上标有“50Ω 2A”的字样，50Ω表示的意思是_____________________________。

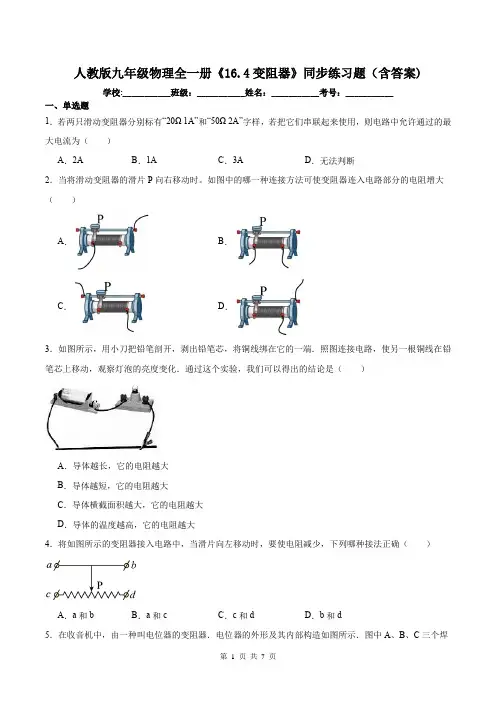

人教版九年级物理全一册《16.4变阻器》同步练习题(含答案)
人教版九年级物理全一册《16.4变阻器》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．若两只滑动变阻器分别标有“20Ω 1A”和“50Ω 2A”字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．2A B．1A C．3A D．无法判断2．当将滑动变阻器的滑片P向右移动时。
如图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）A．B．C．D．3．如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．通过这个实验，我们可以得出的结论是（）A．导体越长，它的电阻越大B．导体越短，它的电阻越大C．导体横截面积越大，它的电阻越大D．导体的温度越高，它的电阻越大4．将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d5．在收音机中，由一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流A．能B．不能C．无法确定D．以上都不正确6．如图所示电路，开关S闭合后，观察发现灯泡L1亮、L2不亮。
调节滑动变阻器的滑片P，灯泡L₁的亮度发生变化，但灯泡L2始终不亮。
关于故障原因，下列判断正确的是（）A．灯泡L2的灯丝断了B．滑动变阻器短路了C．灯泡L2短路了D．灯泡L1断路了7．如图所示为可调亮度台灯，乙中电位器用来可调节灯泡亮度，触点b与金属滑片相连，则下列分析正确的是（）A．将a、c接入电路，顺时针转动旋钮灯泡变亮B．将a、c接入电路，逆时针转动旋钮灯泡变暗C．将a、b接入电路，顺时针转动旋钮灯泡变亮D．将b、c接入电路，逆时针转动旋钮灯泡变暗8．学了电路后，小林设计了四个体重计原理图，如图所示。
人教版九年级物理全一册《16.4变阻器》同步练习题(带答案)
人教版九年级物理全一册《16.4变阻器》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，将一根铅笔芯通过两个夹子接入电路中，闭合开关,依据下列实验现象其解释或说明正确的是()A．小灯泡发光，灯丝温度升高，灯丝电阻保持不变B．当只把左端夹子向右移时，小灯泡变亮，是因为铅笔芯的连入电路中的电阻变小C．当只把两节干电池换成一节后，小灯泡变暗，是因为铅笔芯的电阻变小D．当把左端夹子向左移动过程中，小灯泡慢慢变暗直到熄灭，是因为此时铅笔芯变成了绝缘体2．如图所示，有关滑动变阻器的使用，说法正确的是（）A．接线柱C、D端接进电路为定值电阻B．接线柱A、B端接进电路为一根导线C．C、B端接进电路，电流方向为C→P→BD．A、C端接进电路，向D端移动滑片P，电阻增大3．下列用电器中,不需要变阻器的是()A．调温电熨斗B．无极调光台灯C．收音机的音量调节旋钮D．家用白炽灯4．如图所示，当滑片向左滑动时连入电路的电阻变大的是（）A．B．C．D．5．甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（）A．甲的电阻线较粗B．乙的电阻线较粗C．两变阻器的电阻线粗细相同D．无法判定6．滑动变阻器是一种较常见的电学器材。
物理实验室中有一标有“10Ω1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是（）A．此滑动变阻器能连入电路中的最大阻值是10ΩB．当此滑动变阻器中的电流不超过1A时，它能安全使用C．使用时应选择“一上一下”两个按线柱D．此滑动变阻器必须在1A的电路中才能安全使用7．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是A．只把A、C接入电路，旋动滑片，可以改变通过电位器的电流B．只把A、B接入电路，当滑片顺时针旋动时，电位器接入电阻变小C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变小D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电阻变大8．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子．当油量减少时()A．R的接入电阻增大，电流减小B．R的接入电阻增大，电流增大C．R的接入电阻减小，电流减小D．R的接入电阻减小，电流增大9．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。
人教版物理九年级全册16.4变阻器同步练习(解析版)
2019-2019学年人教版物理九年级全册16.4 变阻器同步练习一、单选题1.电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A. A，B 两个接线柱分别接入电路B. B，C两个接线柱分别接入电路C. A，C两个接线柱分别接入电路D. 以上连接方法都正确【答案】B【考点】滑动变阻器的原理及其使用【解析】【解答】解：电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时滑动触头顺时针转动时灯泡变亮，说明电路中的电流变大，所以接入电路中的电阻应变小．应将右边部分接入电路，即连接B、C．故答案为：B．【分析】本题考查学生对变阻器的原理的掌握。
变阻器原理：改变接入电路中电阻线的长度来改变电阻的。
2.下面三个电学实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、伏安法测电阻都要用到滑动变阻器，关于滑动变阻器，下列说法错误的是（）A. 三个实验中，它都起保护电路的作用B. 三个实验中，它都起改变部分电路两端电压的作用C. 三个实验中，它都起完成多次测量求平均值的作用D. 三个实验闭合开关前，滑片都要调到最大阻值处【答案】C【考点】影响电阻大小的因素【解析】【解答】解：在探究电流与电压的关系、探究电流与电阻的关系、伏安法测电阻的实验中：（1）在闭合开关前，滑动变阻器的滑片都要调到最大阻值处，起到保护电路的作用；故AD正确；（2）在实验过程中，调节滑动变阻器的滑片，可以改变部分电路两端的电压，起到分压的作用，故B正确；（3）伏安法测电阻实验滑动变阻器的作用是多次测量求平均值来减小误差，而其它两个实验不是，故C 错误．故选：C．【分析】（1）滑动变阻器的作用：①保护电路；②改变电路中的电流大小，改变部分电路两端的电压；（2）滑动变阻器在使用时，闭合开关前滑片都要调到最大阻值处．（3）在探究电流与电压的关系时，要保持电阻一定，研究电流与电压的关系；在研究电流与电阻关系时，要保持电阻两端电压一定，研究电阻对电流的影响；在伏安法测电阻实验中，多次测量取平均值可以减小测量误差，使测量结果更接近真实值；3.不考虑温度的影响，关于导体的电阻，下列说法正确的是（）A.通过某导体的电流为零时，该导体的电阻是零B.电阻表示导体对电流的阻碍作用，电流越大，导体的电阻越小C.粗细相同的两条导线，长导线的电阻较大D.同种材料制成的长短相同的两条导线，细导线的电阻较大【答案】D【考点】影响电阻大小的因素【解析】【解答】解：A、电阻是导体自身的一种特性，与是否有电流通过无关，A不符合题意．B、导体的电阻与电流无关，B不符合题意．C、粗细相同的两条导线，因导线的材料不一定相同，故长导线的电阻不一定较大，C不符合题意．D、同种材料制成的长短相同的两条导线，因在导体的材料、长度和温度都相同的条件下，导体的电阻与横截面积成反比，故细导线的电阻较大，D符合题意故答案为：D．【分析】电阻的影响因素的导体的材料、长度、横截面积和温度.4.一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）A. 电阻的最小值是50Ω，允许通过的最大电流是1.5AB. 电阻的最小值是50Ω，允许通过的最小电流是1.5AC. 电阻的最大值是50Ω，允许通过的最小电流是1.5AD. 电阻的最大值是50Ω，允许通过的最大电流是1.5A【答案】D【考点】滑动变阻器的原理及其使用【解析】【解答】一个滑动变阻器铭牌上标有“50Ω1.5A”的字样，表示50Ω表示滑动变阻器的最大电阻是50Ω，1.5A表示滑动变阻器允许通过的最大电流是1.5A．故选D．【分析】滑动变阻器铭牌上标有的电流值表示滑动变阻器允许通过的最大电流值，标有的电阻是滑动变阻器的最大电阻值．5.如图所示，下列说法不正确的有（）A. 在测定值电阻的阻值实验中，改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差B. 在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压C. 在探究电流与电阻的关系试验中，滑动变阻器的主要作用是为了保护电路D. 将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，与比值变大【答案】C【考点】滑动变阻器的原理及其使用【解析】【解答】解：A、在测定值电阻的阻值实验中，为了减小误差，即通过改变滑动变阻器的阻值目的多次测量电阻，最后得出电阻的平均值，故A正确；B、在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压，故B正确；C、在探究电流与电阻的关系试验中，滑动变阻器的主要作用是调节定值电阻两端的电压不变，故C错误；D、由于灯丝的电阻受温度的影响，故将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，变阻器的有效电阻变小，电路电流变大，灯泡变亮，同时灯泡温度变高，故其阻值变大，所以与比值变大，故D正确；故选C．【分析】（1）据课本所学的电学实验中滑动变阻器的作用逐个分析即可判断；（2）小灯泡的电阻是变化的，即其受温度的影响，温度越高，电阻越大．6.关于滑动变阻器和电阻箱的下列说法中，正确的是（）A.它们都能任意连续改变接入电路的电阻大小B.它们都能显示接入电路的电阻大小C.它们都是靠改变导线的粗细来改变电阻的D.它们都能逐渐改变所在电路的电流大小【答案】D【考点】变阻器，滑动变阻器的原理及其使用【解析】【解答】A．它们都能任意连续改变接入电路的电阻大小A不符合题意；B．它们都能显示接入电路的电阻大小B不符合题意；C．它们都是靠改变导线的粗细来改变电阻的C不符合题意；D．它们都能逐渐改变所在电路的电流大小D符合题意。
人教版九年级物理(全一册)16.4变阻器同步练习题有答案
人教版九年级物理（全一册）16.4 变阻器同步练习题有答案16.4 变阻器一选择题1、对于滑动变阻器的结构，以下说法中正确的选项是（）A．瓷筒能够用胶木筒取代B．接线柱应有两个，有四个接线柱的不可以起到变阻器的作用C．线圈能够用裸导线绕制，也能够用带绝缘漆皮的铜或铅线绕制D．滑动变阻器的滑片与线圈接触的地方，绝缘漆不用刮去，以保证线圈导线间的绝缘2、以下图的滑动变阻器的四种接法中，当滑片P 向右挪动时使电路的电阻变小的接法是（）A．B．C．D．3、将两个滑动变阻器作如图 3 所示的连结后要使滑动变阻器的阻值最大，P1、P2 的地点分别在（）、P2 都在最左端在最左端， P2 在最右端、P2 都在最右端在最右端， P2 在最左端．4、以下图的各样电路，同种元件的参数均相等，能利用滑动变阻器调理电灯从亮到熄灭的电路是〔〕5、以下图，两滑动变阻器的滑片P1、 P2 都向右滑动时，以下说法正确的选项是（）A．L1 和 L2 都变暗B．L1 和 L2 都变亮C．L1 变暗， L2 变亮D． L1 变亮， L2 变暗6、以下图两电路中，当滑动变阻器滑片P 挪动时有可能造成电源破坏的是（）A．P1 向右挪动B．P2 向右挪动C．P1 向左挪动 D． P2 向左挪动7、以下图，表示插塞式电阻箱，从图示地点开始，则（）A．此刻使用的电阻是70ΩB．将第二个铜塞插上使用的为90ΩC．将所有铜塞插上使用电阻为100ΩD．将铜塞都拔出，总电阻为零8、高速公路收费站对过往的超载货车实行计重收费，某同学联合所学物理知识设计了以下图的计重秤原理图，以下说法正确的选项是（）A．称重表相当于一个电压表B．电路中的 R1 是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大9、如图是汽车、摩托车油量表（实质上就是电流表）原理表示图，R′是定值电阻， R 是滑动变阻器，则（）A．向油箱里加油时，电流表示数变大B．燃油耗费降落时，电流表示数变大C．燃油所有耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏10、以下用电器中，可能不需要用到变阻器的是（）A．电视机B．收音机C．调光书写台灯D．手电筒二非选择题1、我们在考试时很多学科要用到 2B 铅笔填涂机读卡，电脑能够直接读取机读卡上的答案，是因为 2B 铅笔中的石墨是 ______(选填“导体”或“绝缘体” )，若使用了不合格的2B 铅笔，因为铅笔芯的导电性变____(选填“强”或“弱” )，这样可能使电脑没法辨别。
人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习(包含答案)
人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习一、单选题1.如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（）A. B.C. D.2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.3.将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A. A和BB. B和DC. A和DD. B和C4.一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（）A. 电阻变化范围是0～50Ω，允许通过的最大电流是2AB. 电阻最小值是50Ω，允许通过的最大电流是2AC. 电阻最小值是50Ω，允许通过的最小电流是2AD. 电阻最大值是50Ω，允许通过的最小电流是2A5.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（）A. M接C，N接BB. M接A，N接CC. M接C，N接AD. M接B，N接D6.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A. B.C. D.7.在收音机等用电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．A，B，C三个焊接点相当于变阻器的三个接线柱．以下论述使用电位器正确的是（）A. 只把A和C接入电路时，无法改变通过电位器的电流B. 只把A和B接入电路时，无法改变通过电位器的电流C. 将A，B接入电路同一点，C接电路的另一点时，不可以改变通过电位器的电流D. 将B，C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻值变大8.滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是（）A. 通过变阻器的电流强度发生变化B. 电阻丝两端的电压发生变化C. 电阻丝横截面积发生变化D. 连入电路的电阻丝长度发生变化9.下列关于滑动变阻器和电阻箱的说法中，错误的是（）A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流B. 滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小C. 电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小二、多选题10.如图，当滑动变阻器滑片P向右移动时，接入电路中电阻值变小的是（）A. B. C. D.11.如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A. A和CB. B和DC. A和DD. A和B12.当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）A. B.C. D.13.如图所示为滑动变阻器的示意图，下列说法中正确的是（）A. 将ad两端连入电路，P向右移动，接入电路的电阻变小B. 将ac两端连入电路，P向右移动，接入电路的电阻变大C. 将bd两端连入电路，P向右移动，接入电路的电阻变小D. 将bc两端连入电路，P向左移动，接入电路的电阻变大14.如图所示的滑动变阻器连入电路的4种接法中，当滑片P向左滑动时，滑动变阻器连入电路部分的电阻增大的是（）A. B.C. D.15.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（）A. 只把A和B接入电路，无法改变通过电位器的电流B. 只把A和C接入电路，无法改变通过电位器的电流C. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大D. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流三、填空题16.图中电阻箱两接线柱间的电阻值是________ Ω。
人教版九年级物理 全一册 第16章 第4节 变阻器 同步练习 有答案
第4节变阻器一选择题1.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是()2.日常生活中，变阻器有着广泛的应用，下列没有应用滑动变阻器的是()A．调台灯亮度的装置B．调收音机音量大小的电位器C．调收音机频道的装置D．调节电动车速度的装置3.如图是滑动变阻器的结构和连入电路的示意图。
当滑片P向左滑动时，连入电路的电阻变小的是()4.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是()A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D5.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是()A．L1变亮，L2不变B．L1不变，L2变亮C．L1变暗，L2不变D．L1不变，L2变暗6.如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少。
则()A．油量增加，R1的电阻值增大，油量表指针偏转变小B．油量增加，R1的电阻值减小，油量表指针偏转变大C．油量减少，R1的电阻值增大，油量表指针偏转变大D．油量减少，R1的电阻值减小，油量表指针偏转变小二非选择题1.滑动变阻器(1)原理：滑动变阻器是靠改变接入电路中电阻丝的____来改变电阻的，电路符号是______，结构示意图是_______。
(2)作用：①保护电路；②改变电路中的______或某用电器两端______。
(3)使用方法：①选：根据铭牌选择合适的滑动变阻器；②串：将变阻器____联在电路中；③接：必须同时使用上、下两个接线柱，即“一上一下”；④调：接入电路前应将电阻调到_________。
2.如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。
九年级物理全册 第十六章 第4节 变阻器同步测试 (新版)新人教版
16.4变阻器1．如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮，导致铅笔芯接入电路的电阻变小的主要因素是( )A．材料B．长度C．温度D．横截面积答案：B2．如图所示是滑动变阻器的结构示意图，若滑片向左移动后，电阻变大，则接入电路中的接线方式为( )A．a、bB．a、cC．b、dD．a、d答案：C3．如图是滑动变阻器的示意图，整根电阻丝的电阻为900Ω，PA部分的电阻为500Ω。
如果将C、D接入电路中，电阻值为________Ω；答案：0将A、B接入电路中，电阻值为_____Ω，起________的作用；将B、D接入电路中，电阻值为______Ω，此时_____(填“能”或“不能”)改变连入电路中的电阻，滑片P位于________时接入电路中的电阻最大，滑片P向右滑动时，接入电路的电阻将________。
答案：900 定值电阻 400 能最左端变小4．如图所示是小明连接的用滑动变阻器调节灯泡亮度的电路，在使用过程中，小明分别遇到以下问题，请分析其中的原因。
(1)现象：灯泡很亮，移动滑动变阻器，灯泡亮度不变。
原因：____________________________________。
(2)现象：灯泡很暗，移动滑动变阻器，灯泡亮度不变。
原因：____________________________________。
(3)现象：灯泡不发光，电压表有示数，电流表无示数。
原因：_______________________________。
答案：滑动变阻器接入的是两个上接线柱滑动变阻器接入的是两个下接线柱灯泡灯丝断了，或灯泡处接触不良5．图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗答案：B6．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。
人教版九年级物理全一册《16.4 变阻器》同步练习题(附答案)
人教版九年级物理全一册《16.4 变阻器》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，第二次、第三次接近3V。
若故障只有一个，则可能是（）A．灯泡断路B．灯泡短路C．开关断路D．电源没电2．如图为一款新式无线插座转换器，带有USB插头、多位插座、调光台灯等多种功能，开关控制调光台灯。
下列说法正确的是（）A．给手机充电时，手机电池相当于电源B．给手机充电时，台灯与手机串联C．调节台灯亮度的元件相当于滑动变阻器D．开关与调光台灯的连接方式一定为并联3．电位器实质上是一种变阻器。
图甲为某调光台灯，图乙为该台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。
下列分析正确的是（）A．电位器应该与调光台灯的灯泡并联B．若只将AC接入电路，顺时针旋转滑片，灯泡变暗C．若只将BC接入电路，顺时针旋转滑片，灯泡变亮D．若只将AB接入电路，顺时针旋转滑片，灯泡变亮4．在生产生活中，人们选择材料的考虑各种因素，下列事例中主要从导热性角度考虑的是（）A．用橡胶做汽车的轮胎B．用铜做家庭电路的导线C．用胶木做炒锅的把手D．用泡沫做“石头”道具5．如图所示是一种风速测定装置。
其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片相连。
则风速变大时（）A．活塞上方气压变大，活塞向下移动B．活塞上方气压变小，活塞向下移动C．R1接入电路的电阻变大，风速表示数变大D．R1接入电路的电阻变小，风速表示数变大6．如图所示电路中，电源电压不变，开关S闭合后，滑动变阻器滑片向右移动，下列说法中正确的是A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数不变C．电压表示数变小，灯泡变暗D．电压表示数变大，灯泡变亮7．在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（）A．只把B和C接入电路，无法改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．B、C接入电路，滑片顺时针旋，接入电路电阻变小D．A、B接入电路，滑片逆时针旋，接入电路电阻变大8．如图，若要求滑片P向右移动时，电路中电流增大，则正确的接法是（）A．接A、C接线柱B．接D、B接线柱C．接C、A成D、A接线柱D．接C、A成D、B接线柱9．在设计和制作一个“模拟的调光灯”的综合实践活动中，9年级的物理兴趣小组设计了下面的几个调光灯的电路图，图中小灯泡的规格都是“3V0.5A”，所用的定值电阻的电阻值都是6Ω，电源电压图上所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
威海市环翠区九年级物理第16章第4节变阻器同步练习姓名:________ 班级:________ 成绩:________一、选择题（共15小题） (共15题；共30分)1. （2分） (2017九上·滨海期末) 观察如图所示的滑动变阻器．在其各个组成部分中，都属于导体的是（）A . 滑片和电阻线B . 瓷筒和金属支架C . 金属棒和接线柱上的塑料旋钮D . 固定电阻线的金属圈和线圈上的绝缘漆2. （2分）如图所示是滑动变阻器的结构示意图，当把滑动变阻器接入电路中并要求当滑片P向B端移动时，电路中的电流变大，则应该把电路的两个接头接在滑动变阻器的（）A . A和B接线柱B . C和D接线柱C . A和C接线柱D . B和D接线柱3. （2分）如图所示，L标有“12V6W”的字样，R1是定值电阻，R2上标有“24Ω 1A”字样，电源电压为12V。
假设灯泡的电阻不变，则下列说法中错误的是（）A . 灯泡的阻值为24ΩB . 当灯泡正常发光时电流表的示数为0.9 AC . 变阻器滑片在b端时，同时闭合开关S、S1 ，则灯泡L正常发光D . 当开关S闭合、S1断开时，小灯泡消耗的最小功率是1.5W4. （2分）(2020·朝阳模拟) 如图所示为某光敏电阻的控制电路示意图，电源两端电压保持不变，为定值电阻，为光敏电阻，其阻值随光照强度的减弱而增大。
闭合开关S，当光照强度减弱时，下列判断中正确的是（）A . 电阻的阻值减小B . 电路中的电流增大C . 电压表的示数不变D . 电阻两端的电压增大5. （2分）高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A . 称重表相当于一个电压表B . 电路中的R1是没有作用的C . 当车辆越重时，称重表的示数越小D . 当车辆越重时，称重表的示数越大6. （2分） (2015九上·巴林左旗期中) 如图所示，变阻器接入电路中．当滑片向左滑动时，要使电阻减小，下列接法正确的是（）A . C和DB . A和DC . B和AD . B和D7. （2分）(2019·济宁) 图中，正确的选项是（）A . b是非晶的熔化图象B . 橡胶比金属的导电性好C . 由A→B过程中F先变大后变小D . 电阻箱的阻值为64.4Ω8. （2分）(2017·东城模拟) 如图为某电位器的内部结构图，为满足顺时针旋转滑片而使该电位器电阻增大，则下列接线方法中正确的是（）A .B .C .D .9. （2分）(2017·通州模拟) 图中电阻箱读数正确的是（）A . 506ΩB . 0506ΩC . 6050ΩD . 5600Ω10. （2分） (2018九上·鞍山期末) 如图是一种自动测定油箱内油面高度的装置．弯月形的电阻R与金属滑片P构成一个滑动变阻器．金属滑片P是杠杆的一端．下列说法正确的是（）A . 该电路中油量表既可用电流表改装，也可用电压表改装B . 油面升高，滑动变阻器接入电路中的电阻减小C . R0和R在电路中是并联的D . 电路中的电流越小，油量表指示油面的高度值越大11. （2分）如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是（）A . C接E，D接FB . C接E，B接FC . A接E，D接FD . A接E，B接F12. （2分）滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是（）A . 通过变阻器的电流强度发生变化B . 电阻丝两端的电压发生变化C . 电阻丝横截面积发生变化D . 连入电路的电阻丝长度发生变化13. （2分）(2017·安阳模拟) 如图所示，电源电压12V保持不变，小灯泡标有“3V 1.5W”字样，电流表的量程是0～0.6A，滑动变阻器的规格是“50Ω 1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值范围是（）A . 15Ω～50ΩB . 18Ω～50ΩC . 0Ω～14ΩD . 14Ω～18Ω14. （2分） (2016八上·沂源开学考) 如图所示为滑动变阻器的示意图，为使变阻器的滑动触点P向右滑动时，接入电路的电阻增大，下列连接正确的是（）A . a和b接入电路B . a和c接入电路C . c和b接入电路D . c和d接入电路15. （2分） A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们并联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（）A . IA＜IBB . IA＞IBC . UA＜UBD . UA＞UB二、填空题（共5小题） (共5题；共16分)16. （3分）(2018·河北模拟) 如图所示是小明家的电能表，如图是他家的一个三孔插座，在电路正常时测电笔接触________（填图中的序号）孔会发光；在此插座接人电热水壶，断开其他用电器，仅让电热水壶烧水，发现10 min内电能表闪烁320次，电热水壶功率为________W，壶中水的质量为4 kg，初温为20℃，则在这段时间内壶中的水温度升高了________℃[C水=4.2×l03 J/(kg.℃)，不计热量损失，结果保留整数]。
17. （3分） (2016九上·射阳月考) 滑动变阻器上标有“50Ω，1.5A”，其中50Ω表示________，1.5A表示________，要改变电路中的电流的大小，滑动变阻器应________（串联/并联）到电路中。
18. （4分） (2017九上·市北区期中) 运用知识解决问题：如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时，浮标向________移动，引起滑片向________移动，连入电路的电阻变________，电流表的示数变________，显示油量变少，所以从油量表指针所指的刻度就可以知道油面的高度．19. （4分）在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为________ A，小灯泡的电阻为________ Ω．某滑动变阻器标有“50Ω2A”的字样，其中“50Ω”表示________ ；“2A”表示________ ．20. （2分）图中，电阻箱的读数为________ Ω，图中，电能表的读数为________ kW•h。
（2分）三、综合应用题（共5小题） (共5题；共36分)21. （15分）某课外科技活动小组设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“100Ω 3A”字样，电流表A2的量程为0～3A，灯泡上标有“12V 3W”的字样．（1）求灯泡正常工作时的电流；（2）闭合S，断开S1、S2 ，灯泡正常发光，求R1的阻值；（3） S、S1、S2均闭合时，求R2消耗的最大电功率和最小电功率22. （5分） (2016九上·呼和浩特期中) 在图中，要求用电流表测量灯泡L2中的电流（0.3A），电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．23. （5分） (2017九上·龙湖期末) 如图所示：（1）图乙中两根铅柱的端面磨平，用力压紧后可以吊起钩码，说明________；（2）图丙中在玻璃试管里，装上一小半试管的沙子，将温度计插在沙子里，用力晃动试管十余下，发现温度计示数升高，说明沙子的内能________（选填“增大”、“减小”或“不变”），这是通过方式改变物体的内能，除此之外，另一种改变内能的方式是________．（3）电动自行车以其轻便、经济、环保的特点受到了一些消费者的青睐．小明同学家春节前新买回一辆电动自行车，他认真阅读说明书后了解到：电源电压为48V，共用了四节新蓄电池串联．根据学过的物理知识，他断定每节蓄电池的电压是________V；支起撑脚，扭开钥匙开关后，旋动右手的“调速”把手，发现后轮的转速会发生改变．他猜测这个“调速”把手相当于________．24. （4分） (2018九上·怀远月考) 如图所示，现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60℃时，系统报警。
提供的器材有：热敏电阻（其阻值随温度的升高而减小，在60℃时阻值为650. 0Ω），报警器（内阻很小，通过的电流Ig超过10mA时就会报警，超过20mA时可能被损坏），电阻箱（最大阻值为999.9Ω），在此范围内可调节出阻值准确可读的电阻值），电源（输出电压U约为18V，内阻不计），滑动变阻器R(最大阻值为2000Ω），单刀双掷开关S，导线若干。
（1）根据系统工作要求，电路接通前，应先将滑动变阻器滑片置于________（选填“a”或“b”）端，再将电阻箱调到一定的阻值，这一阻值为________Ω。
（2）将开关S向________（选填“c”或“d”）端闭合，缓慢移动滑动变阻器的滑片，直至________；保持滑动变阻器的滑片位置不变，将开关S向另一端闭合，报警系统即可正常使用。
25. （7分）（1）图甲中电阻箱显示的电阻值是 ________ Ω．（2）如图乙是实验室中常见的一种仪表的示意图，请你写出从图中得到的2条信息：① ________；② ________．（3）小华同学做“用滑动变阻器改变电流”实验（电源电压为3V，如图丙），他发现所用的滑动变阻器铭牌上标有“20Ω 2A”字样，则“20Ω”指的是 ________ ，“2A”指的是 ________ ．闭合开关S，他将滑动变阻滑片由最右端向左移动到图示位置过程中，小灯泡的亮度 ________ （填“变暗”“变亮”或“不变”）．突然，他发现小灯泡不发光了，仔细一看是小灯泡灯丝烧断了（其它连接完好，开关S仍闭合），此时用电压表测得a、b 两接线柱间电压值应是 ________ V（填“0”或“3”）．参考答案一、选择题（共15小题） (共15题；共30分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、12-1、13-1、14-1、15-1、二、填空题（共5小题） (共5题；共16分)16-1、17-1、18-1、19-1、20-1、三、综合应用题（共5小题） (共5题；共36分)21-1、21-2、21-3、22-1、23-1、23-2、23-3、24-1、24-2、25-1、25-2、25-3、。
