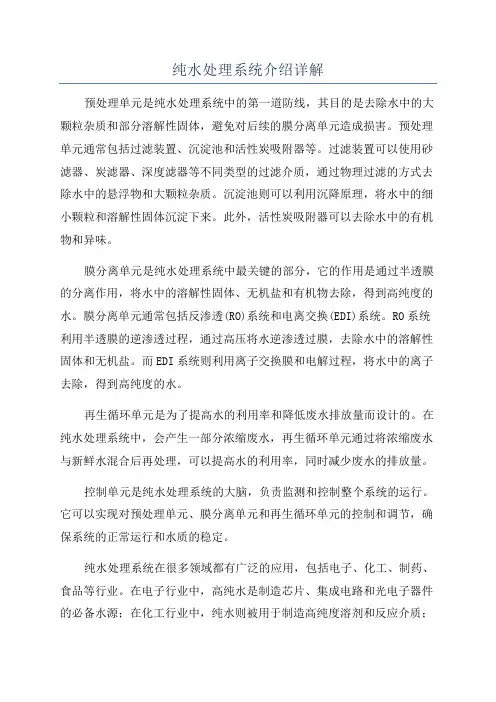

纯水处理系统介绍详解

1.2.3。板式换热器系统 自动调节热水流量，满足工艺水温 度要求
1.2.4。超滤系统
产水
1.2.4。超滤系统
1.2.4。超滤系统
工作原理：超过滤是一种薄膜分离技术。
就是在一定的压力下，水在膜面上流动，水与溶 解盐类和其他电解质是微小的颗粒，能够渗透超 滤膜，而相对分子质量大的颗粒和胶体物质就被 超滤膜所阻挡，从而使水中的部分微粒得到分离 的技术。超滤膜的孔径是数十至几百埃（Å）、介 于反渗透与微孔膜之间。超滤膜的孔径是由一定 相对分子质量的物质进行截留试验测定的，并以 相对分子质量的数值来表示。
如果市政自来水对细菌，病毒，微生物控制 的比较好的话，可以少投加些，这样节省后 续还原剂的用量。
1.2.2。叠片式过滤器系统
1.2.2。叠片式过滤器系统
1.2.2。叠片式过滤器系统
工作原理：盘片式过滤器过滤机理，在于通过
压紧的塑料盘片实现表面过滤与深层过滤的组合。其 核心技术就是盘片，它由一组双面带不同方向沟槽的 聚丙烯盘片构成，相邻两盘片迭加，其相邻面上的沟 槽棱边便形成许许多多的交叉点，这些交叉点构成了 大量的空腔和不规则的通路，这些通路由外向里是不 断缩小的。过滤时，这些通路导致水的紊流，最终促 使水中的杂质被拦截在各个交叉点上。如把一摞盘片 迭加安装在过滤芯骨架上，在弹簧和来水的压力下就 形成了外松内紧的过滤单元。 盘片上沟槽的不同深浅 和数量确定了过滤单元的过滤精度 。
1.2.4。超滤系统 B、反洗 B.2.、加药反洗 B2.1、前正冲洗 B2.2、反洗顶排水(加药) B2.3、反洗底排水(加药) B2.4、浸泡 B2.5、漂洗 B2.6、后正冲洗
1.2.4。超滤系统 B。反洗 B.2、加药反洗 典型溶液:自由氯浓度 100 ppm. 杀灭微生物，恢复UF通量
完整性试验
第1步. 停止制水
无油空气 (10-15 psi)
完整性试验
第2步. 排尽组件内存水
无油空气 (10-15 psi) 排放
完整性试验
第3步. 组件充压 10-15 psi (0.7-1.0 bar)
无油空气 (10-15 psi) 排放
完整性试验
第4步. 保压/测衰减速率
无油空气 (10-15 psi)
1.1、工艺流程图： 盘滤 超滤 双级RO UV
EDI TOC 抛光混床 用水点
过滤谱图
0.001
0.01
0.1
1.0
10
100
1000
um
A
H2O=4 10
100
1000
10 4
10 5
10 6
10 7
分子量 100 200 5,000 20,000 100,000
500,000
过 滤 对 象
过滤 方法
注意: 两端都要检测.
1.2.4。超滤系统
可有效去除下列物质： A、胶体
悬浮物颗粒 硅胶 B、有机微生物 细菌 贾底鞭毛虫，隐孢子虫 病毒 C、氧化沉淀物 铁 镁 铝
1.2.5。反渗透系统
1.2.5。反渗透系统 反渗透膜动画
1.2.5。反渗透系统
工作原理:对透过的物质具有选择性的薄膜称为
1.2.1。 PAC,NaCL0加药系统： PAC：絮凝剂 ，加药量1-2PPM 作用：破坏水中胶体分子的电荷稳定性 ，
使其相互聚合由不易过滤掉的小颗 粒变成易过滤的大颗粒 （胶体一般是负电荷，PAC正电荷）
PAC：分无机（铁，铝的聚合物），有机
高分子两种
超纯公司高效絮凝剂 UPCA-05
1.2.1。 PAC,NaCL0加药系统： NaCL0：次氯酸钠 加药量2-4PPM 作用：杀灭细菌，病毒，微生物等
1.2.2。叠片式过滤器系统 运行方式： A、运行记时反洗，30分钟 B、压差触动反洗，0.05-0.1MPa C、手动反洗 过滤对象： 大颗粒杂质（泥沙等直径大于 100um的颗粒）
1.2.3。板式换热器系统
1.2.3。板式换热器系统
板式换热器由一系列安装在一起的波纹 板组成。 板片中间装有两个通道，分别装 有冷、热介质。 冷热介质分别在板片的两 侧反向流动。

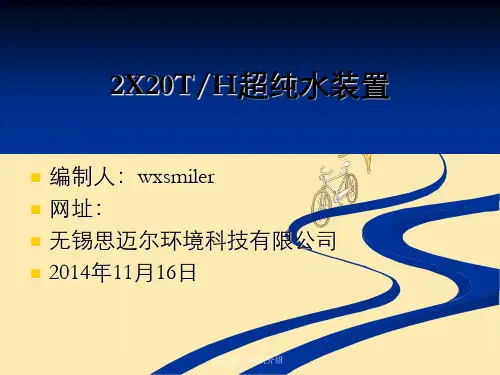

2X20T/H超纯水装置
编制人：wxsmiler 网址：WWW.WXSMILER.COM 无锡思迈尔环境科技有限公司 2014年11月16日
内容分两部分： 1、高纯水系统 2、水处理系统演变过程
1、高纯水系统 1.1、工艺流程图 1.2、设备结构及其工作原理 1.3、设备运行参数
1、高纯水系统
半透膜，一般将只能透过溶剂而不能透过溶质的薄膜 称之为理想的半透膜，当把相同体积的稀溶液（例如 淡水）和溶液（例如盐水）分别置于半透膜的两侧时， 稀溶液中的溶剂将自然穿过半透膜而自发地向浓溶液 一侧流动，这一现象称为渗透。当渗透达到平衡时， 浓溶液侧的液面会比稀溶液的液面高出一定高度，即 形成一个压差，此压差即为渗透压。渗透压的大小取 决于溶液的固有性质，若在浓溶液一侧施加一个大于 渗透压的压力时，溶剂的流动方向将与原来的渗透方 向相反，开始从浓溶液向稀溶液一侧流动，这一过程 称为反渗透 。
1.2.4。超滤系统 膜结构：分外压式和内压式 使用方式：全流过滤和错流过滤
1.2.4。超滤系统
操作方式有四种： A、运行 B、反洗 C、化学清洗 D、完整性试验
下面图片以内压式膜为例！
1.2.4。超滤系统 A。运行
产水
产水
进水
1.2.4。超滤系统 B、反洗 1 、正常反洗 1.1、前正冲洗 1.2、反洗顶排水 1.3、反洗底排水 1.4、后正冲洗
水中 盐 份
碳黑
热源
颜料色素 酵母
海 滩 沙砾
金属离子
病毒
细
胶体硅
蔗糖
清蛋白
反渗 透 超
微滤 滤
菌 花粉
面粉
一般过滤
1。高纯水系统 1.2。设备结构及其工作原理 1.2.1、 PAC,NaCL0加药系统 1.2.2、叠片式过滤器系统 1.2.3、板式换热器系统 1.2.4、超滤系统 1.2.5、反渗透系统 1.2.6、UV/TOC系统 1.2.7、EDI系统 1.2.8、0.45/0.1um滤器系统
•仅为扩散时,24支组件每5分 钟的压力衰减应为 0.030.04 psi (20-30 mbar).
排放
完整性试验
第5步. 查找气泡点
Leabharlann Baidu
透明PVC管
无油空气
排放
组件修复
• 找出并确定有断丝的组件. • 将该组件从模块中取下来. • 水平放置. • 找出连续的大气泡发出点. • 用聚砜堵栓和N-甲基吡咯烷酮进行粘合修复.
