第7章 无砟轨道

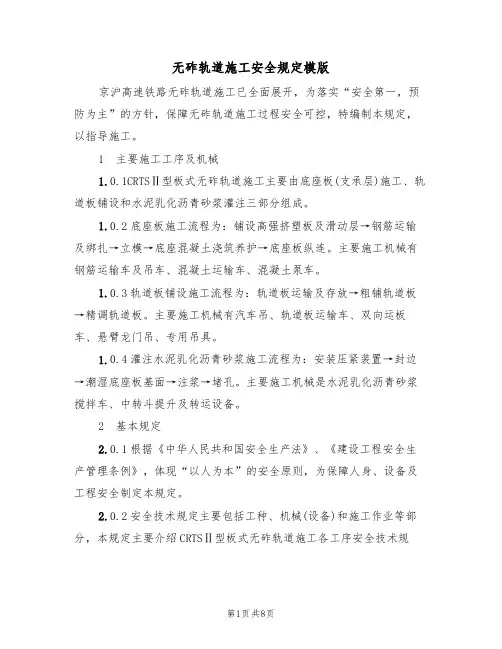

无砟轨道施工安全规定模版（3篇）
无砟轨道施工安全规定模版京沪高速铁路无砟轨道施工已全面展开，为落实“安全第一，预防为主”的方针，保障无砟轨道施工过程安全可控，特编制本规定，以指导施工。
1 主要施工工序及机械1.0.1CRTSⅡ型板式无砟轨道施工主要由底座板(支承层)施工、轨道板铺设和水泥乳化沥青砂浆灌注三部分组成。
1.0.2底座板施工流程为：铺设高强挤塑板及滑动层→钢筋运输及绑扎→立模→底座混凝土浇筑养护→底座板纵连。
主要施工机械有钢筋运输车及吊车、混凝土运输车、混凝土泵车。
1.0.3轨道板铺设施工流程为：轨道板运输及存放→粗铺轨道板→精调轨道板。
主要施工机械有汽车吊、轨道板运输车、双向运板车、悬臂龙门吊、专用吊具。
1.0.4灌注水泥乳化沥青砂浆施工流程为：安装压紧装置→封边→潮湿底座板基面→注浆→堵孔。
主要施工机械是水泥乳化沥青砂浆搅拌车、中转斗提升及转运设备。
2 基本规定2.0.1根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》，体现“以人为本”的安全原则，为保障人身、设备及工程安全制定本规定。
2.0.2安全技术规定主要包括工种、机械(设备)和施工作业等部分，本规定主要介绍CRTSⅡ型板式无砟轨道施工各工序安全技术规定，一般施工机械(设备)安全技术操作规定参照相关机械安全操作规定，未及部分按相关行业规定的工程施工安全技术规定执行。
2.0.3所有作业人员，必须熟练掌握本岗位和所操作机械设备的安全操作规定，熟悉相关行业工程施工安全技术规定，遵章守纪，服从指挥，规范作业。
2.0.4施工中采用新技术、新工艺、新材料或新设备时，必须制定相应的安全技术措施并对有关人员进行培训。
2.0.5施工人员必须经过相应的安全生产知识教育培训，汽车吊、悬臂龙门吊、双向运板车、水泥乳化沥青砂浆搅拌车等特种设备作业人员必须经过专门培训考核后，持有效证件上岗作业。
2.0.6各种施工机械都要进行定期保养，保证设备的完好性能，任何情况下必须保证安全设施和附件的齐全、灵敏、可靠，特种设备(特别是悬臂龙门吊)必须进行定期检测，获得检测合格证后再投入使用。
第7章 高速铁路与重载运输《铁路运输设备》
从 20 世纪初至 50 年代，德、法、日本等国都开展了大量有关高速列车的理论研究和实验工 作。1930年 10 月 27 日，德国用电动车组首创了试验速度达 210 km/h 的世界纪录；1955 年 3 月 28日，法国用两台电力机车牵引 3 辆客车试验速度达到了 331 km/h。但直到 20 世纪 60 年代， 高 速铁路技术才进入实际运用阶段。
5.通信信号
高速铁路的信号与控制系统，是高速列车安全、高密度运行的基本保证，世界各国发展高速铁 路都非常重视行车安全及其相关支持系统的研发。高速铁路的信号与控制系统是集微机控制与数据 传输于一体的综合控制与管理系统，采用以电子器件或微电子器件为主的集中管理、分散控制为主 的集散式控制方式，分为行车指挥自动化与列车运行自动化两大部分。
2.高速铁路的概念
一条铁路线是否能称为高速铁路，即高速铁路的定义，有一个产生、发展、形成的过程。1970 年 5 月，日本在第 71 号法律《全国新干线铁路整备法》中规定：“列车在主要区间能以200 km/h 以上速度运行的干线铁道称为高速铁路。”这是世界上第一个以国家法律条文的形式给高速铁路下 的定义。
1 车体结构和动力设备不断轻量化，大量采用铝合金、高分子复合材料和航空结构， 以控制自重， 尽量降低轴重，提高车体气密性。 2 不断进行转向架动力学性能优化设计，改进一系、二系悬挂系统的参数，越来越多的车型采用了 半有源或有源悬挂装置，取得良好的效果。 3 随着速度的提高，车头流线型进一步完善，车厢表面及车下设备更加平滑化，促使列车空气阻力 及噪声的有效下降，会车压力波明显降低，改善乘坐舒适性，降低能耗。 4列车控制系统向网络通信技术方向发展，采用 ATP 安全防护，黏着控制技术不断改进，设有列 车 控制、监测、诊断计算机系统，包括牵引控制，各种制动方式和防滑器在内的复合制动系统控制， 配合列车运行防护控制系统，保证了列车更安全地运行。
无砟轨道策划书3篇
无砟轨道策划书3篇篇一无砟轨道策划书一、项目背景随着高速铁路的快速发展，无砟轨道作为一种新型的轨道结构，具有稳定性好、使用寿命长、维护成本低等优点，已经得到了广泛的应用。
为了满足高速铁路的发展需求，提高轨道的质量和安全性，我们计划开展无砟轨道的策划工作。
二、项目目标1. 研究无砟轨道的技术特点和优势，为项目实施提供技术支持。
2. 制定无砟轨道的施工方案，确保施工质量和进度。
3. 进行无砟轨道的维护和管理，延长轨道的使用寿命。
三、项目内容1. 技术研究调研国内外无砟轨道的技术发展现状和趋势。
分析无砟轨道的技术特点和优势，包括结构形式、力学性能、稳定性等。
研究无砟轨道的施工技术和质量控制要点。
2. 施工方案制定根据项目的技术要求和现场条件，制定无砟轨道的施工方案。
确定施工工艺和施工流程，包括道床板的铺设、轨道板的铺设、扣件安装等。
计算施工所需的材料、设备和劳动力，编制施工进度计划。
3. 维护和管理制定无砟轨道的维护和管理计划，包括日常巡检、定期维护、故障处理等。
建立无砟轨道的维护管理体系，明确责任人和管理流程。
培训维护人员，提高维护管理水平。
四、项目实施计划1. 前期准备：收集相关资料，进行现场勘察，了解项目的技术要求和现场条件。
2. 技术研究：开展无砟轨道的技术研究工作，包括调研、分析和试验等。
3. 施工方案制定：根据技术研究的结果，制定无砟轨道的施工方案。
4. 施工准备：进行施工前的准备工作，包括材料采购、设备租赁、人员培训等。
5. 施工阶段：按照施工方案进行无砟轨道的施工，确保施工质量和进度。
6. 调试和验收：对无砟轨道进行调试和验收，确保轨道的质量和性能符合要求。
7. 后期维护：制定无砟轨道的后期维护计划，对轨道进行定期维护和管理。
五、项目风险及应对措施1. 技术风险：无砟轨道技术在我国的应用还处于起步阶段，可能存在技术不成熟的风险。
应对措施：加强技术研究，借鉴国内外先进经验，确保技术方案的可行性和可靠性。

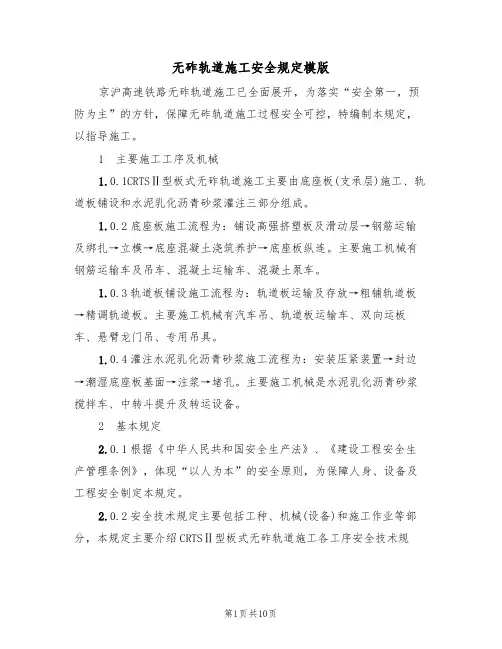

无砟轨道施工安全规定模版（2篇）
无砟轨道施工安全规定模版京沪高速铁路无砟轨道施工已全面展开，为落实“安全第一，预防为主”的方针，保障无砟轨道施工过程安全可控，特编制本规定，以指导施工。
1 主要施工工序及机械1.0.1CRTSⅡ型板式无砟轨道施工主要由底座板(支承层)施工、轨道板铺设和水泥乳化沥青砂浆灌注三部分组成。
1.0.2底座板施工流程为：铺设高强挤塑板及滑动层→钢筋运输及绑扎→立模→底座混凝土浇筑养护→底座板纵连。
主要施工机械有钢筋运输车及吊车、混凝土运输车、混凝土泵车。
1.0.3轨道板铺设施工流程为：轨道板运输及存放→粗铺轨道板→精调轨道板。
主要施工机械有汽车吊、轨道板运输车、双向运板车、悬臂龙门吊、专用吊具。
1.0.4灌注水泥乳化沥青砂浆施工流程为：安装压紧装置→封边→潮湿底座板基面→注浆→堵孔。
主要施工机械是水泥乳化沥青砂浆搅拌车、中转斗提升及转运设备。
2 基本规定2.0.1根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》，体现“以人为本”的安全原则，为保障人身、设备及工程安全制定本规定。
2.0.2安全技术规定主要包括工种、机械(设备)和施工作业等部分，本规定主要介绍CRTSⅡ型板式无砟轨道施工各工序安全技术规定，一般施工机械(设备)安全技术操作规定参照相关机械安全操作规定，未及部分按相关行业规定的工程施工安全技术规定执行。
2.0.3所有作业人员，必须熟练掌握本岗位和所操作机械设备的安全操作规定，熟悉相关行业工程施工安全技术规定，遵章守纪，服从指挥，规范作业。
2.0.4施工中采用新技术、新工艺、新材料或新设备时，必须制定相应的安全技术措施并对有关人员进行培训。
2.0.5施工人员必须经过相应的安全生产知识教育培训，汽车吊、悬臂龙门吊、双向运板车、水泥乳化沥青砂浆搅拌车等特种设备作业人员必须经过专门培训考核后，持有效证件上岗作业。
2.0.6各种施工机械都要进行定期保养，保证设备的完好性能，任何情况下必须保证安全设施和附件的齐全、灵敏、可靠，特种设备(特别是悬臂龙门吊)必须进行定期检测，获得检测合格证后再投入使用。
无砟轨道铺设施工技术分析
无砟轨道铺设施工技术分析摘要：无砟轨道是一种先进的轨道技术，目前主要用于在高速铁路项目中。
文章针对无砟轨道铺设施工进行研究，从工程概况、无砟轨道铺设施工重难点、施工工艺流程、施工技术要点等方面进行分析。
实践证实：把握施工重难点，严格执行施工工艺流程，并加强技术控制工作，能保证无砟轨道的铺设质量。
关键词：无砟轨道；施工重难点；工艺流程；技术要点无砟轨道使用混凝土、沥青混合料等整体基础，取代传统的散粒碎石道床，能避免道砟飞溅，不仅平顺性和稳定性好，而且使用寿命长、维修工作少，能满足高速列车安全稳定的行驶要求[1]。
我国武广高铁、京沪高铁、广深港高铁、哈大高铁等多个项目均采用无砟轨道技术。
以下结合笔者实践，探讨了无砟轨道铺设施工技术。
1．工程概况某铁路客运专线，线路总长132 km，包括路基段约115 km、桥梁段约17 km，设计时速250 km/h，采用CRTS Ⅱ型板无砟道床。
路基段无砟轨道结构：176 mm钢轨+40 mm扣件+20 mm承轨台+200 mm轨道板+50 mm砂浆+305 mm底座，总高度共计791 mm；桥梁段无砟轨道结构：176 mm钢轨+40 mm扣件+20 mm承轨台+200 mm轨道板+50 mm砂浆+205 mm底座，总高度共计691 mm，见图1。
轨道板砼强度等级为C60，挡台及底座板采用C40钢筋砼结构，伸缩缝宽20 mm，采用聚乙烯泡沫塑料板填缝。
图1：桥上CRTS Ⅱ型板式无砟轨道示意图2．无砟轨道铺设施工重难点2.1 地基沉降不易控制无砟轨道施工中，地基沉降不易控制是一个重难点，再加上扣件性能的影响，带来了运行风险。
从现有研究来看，地基沉降受到多种因素影响，包括荷载作用点、砂浆弹性模量、扣件刚度等[2]。
这些因素的存在和相互作用，影响地基力学分析结果，继而为现场施工带来困难，难以把握地基沉降规律。
本工程中，选择合适的扣件系统，并对施工人员进行专项技术培训，更好地控制地基沉降。
无砟轨道施工方案
无砟轨道施工方案清晨的阳光透过窗户洒在书桌上，我泡了杯清茶，深吸一口气，准备将我十年的方案写作经验投入到这篇“无砟轨道施工方案”中。
一、项目背景无砟轨道施工，这是个充满挑战和机遇的工程。
近年来，随着我国高速铁路的快速发展，无砟轨道技术以其稳定性、耐久性和经济性逐渐成为行业首选。
这次的项目，位于繁忙的铁路线上，施工难度系数较高，但我们有信心将它做到最好。
二、施工目标1.确保施工安全，实现零事故。
2.按期完成施工任务，确保铁路的正常运营。
3.提高无砟轨道的施工质量，降低后期维护成本。
三、施工准备1.人员准备：选拔经验丰富的工程师、技术人员和施工队伍，进行专业培训。
2.设备准备：采购先进的施工设备，如铺轨机、打磨机等。
3.材料准备：选用优质的无砟轨道材料，如高强度混凝土、轨道板等。
4.技术准备：研究国内外无砟轨道施工技术，结合项目实际情况，制定施工方案。
四、施工流程1.基础施工：对铁路基础进行加固处理，确保施工安全。
2.轨道板铺设：采用先进的技术和设备，确保轨道板铺设精度。
3.轨道焊接：选用优质焊材，采用先进的焊接工艺，确保焊接质量。
4.轨道打磨：对轨道进行打磨处理，提高轨道的平整度。
5.铺设防护层：在轨道板上铺设防护层，提高轨道的耐久性。
6.调试与验收：完成施工后，对轨道进行调试，确保铁路的正常运营。
五、施工难点及解决方案1.难点一：施工期间铁路正常运营，如何保障施工安全？解决方案：采用隔离防护措施，确保施工区域与铁路运营区域分离。
同时，加强施工现场的安全管理，定期进行安全检查。
2.难点二：施工过程中，如何确保轨道板铺设精度？解决方案：采用先进的测量技术，如激光测量仪、全站仪等，实时监测轨道板铺设情况，确保铺设精度。
3.难点三：如何提高焊接质量，降低后期维护成本？解决方案：选用优质焊材，采用先进的焊接工艺，对焊接过程进行实时监测，确保焊接质量。
六、施工保障措施1.建立健全的施工管理制度，明确责任分工，确保施工顺利进行。
无砟轨道策划书3篇
无砟轨道策划书3篇篇一无砟轨道策划书一、项目背景随着铁路技术的不断发展，无砟轨道以其高稳定性、高舒适性、低维护成本等优点，逐渐成为高速铁路的主流轨道结构。
为了满足日益增长的铁路运输需求，提高轨道质量和安全性，我们制定了本无砟轨道策划书。
二、项目目标1. 建设高质量的无砟轨道，确保轨道的平整度、稳定性和耐久性。
2. 提高轨道的铺设效率，减少施工对铁路运营的影响。
3. 降低轨道的维护成本，延长轨道的使用寿命。
4. 推广应用新技术、新工艺，提升我国无砟轨道技术水平。
三、项目内容1. 技术方案选择调研国内外无砟轨道技术的发展现状和应用情况。
结合我国铁路的实际情况，选择适合的无砟轨道类型，如板式无砟轨道、双块式无砟轨道等。
确定无砟轨道的结构形式、扣件系统、道床板等关键技术参数。
2. 工程实施计划制定无砟轨道的铺设顺序和施工工艺。
安排施工人员和设备，确保施工进度和质量。
做好施工期间的安全防护和环境保护工作。
3. 质量控制措施建立完善的质量管理体系，确保无砟轨道的施工质量。
加强原材料的检验和验收，确保材料质量符合要求。
对施工过程进行严格的监控和检测，及时发现和解决问题。
4. 技术创新与应用推广应用新型无砟轨道材料和结构，提高轨道的性能和质量。
开展无砟轨道施工技术的研究和开发，提高施工效率和降低成本。
加强与科研机构和高校的合作，推动无砟轨道技术的发展和创新。
四、项目预算1. 设备购置费用：[X]万元2. 原材料采购费用：[X]万元3. 施工人员工资费用：[X]万元4. 技术研发费用：[X]万元5. 其他费用：[X]万元总预算：[X]万元五、项目风险及应对措施1. 技术风险技术方案选择不当，导致轨道质量问题。
施工技术不熟练，影响施工进度和质量。
应对措施：加强技术调研和论证，确保技术方案的可行性和可靠性。
对施工人员进行培训和技术交底，提高施工技术水平。
2. 质量风险原材料质量不合格，影响轨道质量。
施工过程控制不严，导致轨道缺陷。
7 第七章 无砟线路质量评定
全面查看 ，每公里 重点检查 100m
全面查看 ，每公里 岔区轨枕 埋入式无 砟轨道
线路设备状态评定
计算单位 根 个 每组 每组 块 个 每组 扣分 （分） 8 8 8 8 8 8 8 说明
扣分条件 岔枕Ⅲ级伤损 预埋套管失效 道床板Ⅲ级伤损 底座或支承层Ⅲ级伤损 道岔板Ⅲ级伤损 预埋套管失效 底座Ⅲ级伤损
4
第一节
线路设备状态评定
• 第7.1.2条 线路设备状态评定应以千米为 单位（评定标准见表7.1.2），满分为100 分，100～85分为优良，85（不含）～60 分为合格，60分（不含）以下为失格。线 路设备状态评定统计报告见附录十八。
5
第一节
编 号 1
线路设备状态评定
扣分 （分） 41 2 4 20 20
3
第一节
线路设备状态评定
• 线路设备状态评定和线路、道岔保养质量评定，是线路维 修工作的主要技术指标。设备状态评定主要是考核技术装 备质量；保养质量评定主要是考核养护维修质量。线路设 备状态评定的基本内容，是与线路大、中、维修都有关系 的道床、轨枕和钢轨的技术状态，按评分标准评分后，以 合格率的大小来反映线路设备质量的基本情况。 • 线路设备状态评定，每年结合秋检对正线线路全部进行一 次，按附录十八《线路设备状态评定统计报告》进行统计， 汇总分析，逐级上报。需要分析的主要问题有： • 一、线路设备状态评定合格率与上一年度对比变化情况及 主要原因； • 二、因综合状态不良而失格和因单项失格情况及原因分析； • 三、为提高线路设备状态评定合格率，尚需对哪些区段采 取哪些措施； • 四、需要通过线路大、中修解决的项目和数量，以及近期 安排。
12
第二节
线路设备保养质量评定
无砟轨道扣件(WJ-7、WJ-8)组装及铺设
50/82
错列式SFC型扣件系统
铺设顺序及要求
1、铺设前的准备工作 1)检查运送到现场的轨枕/轨道板上预组装的错列式SFC 扣件，确保扣件系统没有出现零部件丢失或破损现象。 2)钢轨轨底应该清理干净，不带有任何泥污等杂物。
51/82
错列式SFC型扣件系统
铺设顺序及要求
2、安装顺序 1)铺设钢轨。将钢轨放置在预组装后的承轨槽中。
21/82
2.2 WJ-8型扣件系统
22/82
结构特征1
铁垫板上设挡肩，挡肩与钢轨之间设有绝缘块。
23/82
结构特征2
通过螺旋道钉与轨枕／轨道板中预埋的套管配合紧固弹条。
24/82
结构特征3
铁垫板与混凝土挡肩间设置轨距挡板，通过更换轨距挡板实 现钢轨左右位置的调整。
25/82
结构特征4
可垫入调高垫板实现钢轨高低调整。
第三章 无 砟 轨 道
第一节 无砟轨道结构及国内外使用情况 第二节 无砟轨道扣件 第三节 无砟轨道过渡段 第四节 无砟轨道的施工
第二节 无砟轨道的扣件
无砟轨道多用于无缝线路
要求扣件有足够的扣压力
无砟轨道基础刚度大
要求扣件具有一定的弹性
不能进行起道拨道
要求扣件能调整高低、水平、方向
2/82
第二节 无砟轨道的扣件
直列式SFC型扣件的预组 装，非常容易在轨枕/轨 道板厂实现机械化。完成 预组装后的直列式SFC型 扣件系统各部件均被牢固 地安装在轨枕/轨道板上。
62/82
直列式SFC型扣件系统
铺设顺序及要求
1、安装前的准备工作： 1)检查运送到现场的轨枕/轨道板上预组装的直列式
SFC型扣件，确保扣件系统没有出现零部件丢失或破损 现象。
无砟轨道施工方案
无砟轨道施工方案无砟轨道施工方案无砟轨道施工是一种先进的铁路轨道施工方法，采用无砟轨道技术可以减少砟石的使用量，降低施工成本，提高施工效率。
下面是一份无砟轨道施工方案的具体内容，以供参考。
一、方案介绍本方案主要包括以下几个方面：1. 施工的区段：确定施工的区段范围，根据铁路线路规划和需要进行轨道更新的区段确定施工的范围。
2. 物资准备：准备所需的无砟轨道施工所需的设备、材料和工具等。
3. 基础工程：进行地基处理，采取填土、回填、夯实等措施，确保轨道的平整度和稳定性。
4. 轨道安装：安装轨道梁和轨道枕，进行轨道的布置和调整，确保轨道的水平度和垂直度。
5. 接触网施工：安装和调试接触网设备，确保电气系统的正常运行。
6. 安全措施：制定安全措施和施工规范，做好施工现场的管理和安全保护。
二、施工步骤1. 物资准备：准备好所需的无砟轨道施工所需的设备、材料和工具等，包括轨道梁、轨道枕、道床板等。
2. 基础工程：对施工区段的地基进行处理，确保地基的平整度和密实度，采取填土、回填、夯实等措施。
3. 轨道安装：在基础工程完成后，开始进行轨道的安装，先安装轨道梁，然后安装轨道枕，进行调整和修正，确保轨道的水平度和垂直度。
4. 接触网施工：在轨道安装完成后，进行接触网的安装和调试，包括安装接触网设备、导线和绝缘子等，确保电气系统的正常运行。
5. 安全措施：制定施工现场的安全措施和施工规范，包括施工人员的安全培训、施工区域的划定和围栏设置等，保证施工过程的安全和顺利进行。
三、施工要求1. 严格遵守工程质量标准，确保施工质量的合格。
2. 施工人员应具备相应的技能和经验，且持有相关的施工证书。
3. 施工过程需做好安全保护措施和现场管理，确保施工安全。
4. 施工过程需与其他施工单位进行协调和配合，确保施工进度的合理和顺利。
5. 施工后应进行验收和检测，确保无砟轨道施工的质量和安全。
以上是一份无砟轨道施工方案的大致内容，具体情况还需根据工程实际情况进行具体的方案设计和施工操作。
无砟轨道施工组织设计
摘要前言第一章无砟轨道测量1、目的 (1)2、适用范围 (1)3、CPIII控制点的埋设与编号 (1)4、内业计算 (2)5、全站仪自由设站 (3)第二章底座及凸台放样1、目的 (10)2、适用范围 (10)3、施工工艺流程 (10)4、基础面处理 (10)5、钢筋加工 (11)6、钢筋绑扎 (12)7、底座及凸台模板安装 (13)8、混凝土工程 (14)9、安全注意事项 (16)第三章轨道板铺设施工1、轨道板铺设工艺流程 (17)2、轨道板铺设要求 (17)3、轨道板到场验收 (18)4、轨道板运输、存放及吊卸 (18)5、轨道板粗铺 (19)6、轨道板精调 (19)7、轨道板压紧措施 (23)8、施工质量注意事项 (23)9、安全注意事项 (23)第四章CA砂浆灌注施工1、水泥乳化沥青砂浆 (25)2、施工流程图 (27)3、施工工艺 (29)第五章凸台树脂灌注施工结束语 (44)致谢 (45)参考文献 (46)摘要根据《中国铁路中长期发展规划》，到2020年,为满足快速增长的旅客运输需求,建立省会城市及大中城市间的快速客运通道，规划“四纵四横”铁路快速客运通道以及四个城际快速客运系统。
建设客运专线1.2万公里以上，客车速度目标值达到每小时200公里及以上。
“四纵"客运专线：北京—上海(京沪高速铁路)、北京—武汉-广州—深圳—香港（京港高速铁路）、北京—沈阳—哈尔滨(大连）、杭州—宁波—福州—深圳(沿海高速铁路)、北京—蚌埠—合肥-福州—台北（京台高速铁路，大陆段叫“京福高速铁路”）。
“四横”客运专线：徐州-郑州—兰州、杭州—南昌—长沙—昆明（沪昆高速铁路)、青岛—石家庄—太原、上海—南京—武汉—重庆-成都(沪汉蓉高速铁路)。
2008年3月31日，时速350公里的首列国产化CRH3高速动车组在“唐车”下线，进入测试运行.之前有外国宣称试验了500公里的高速列车，但目前全世界投入实际运营的最高速度,仍是京津城际高铁的350公里。
无砟轨道结构(共49张PPT)
混凝土养生
撤除轨道排架
轨道几形位全面检查
施工中应注意混凝土道床必须低于支承块橡胶套靴上缘2mm
二、我国无碴轨道施工方法
〔一〕换轨铺设法 〔二〕直接铺轨法
〔一〕换轨铺设法
1、长轨枕嵌入式整体道床及无缝线路
施工作业流程：组装轨排→运送轨排→ 铺设轨排→轨排定位→灌注整体道床→ 短轨线路换为长轨条线路→焊接“联合 接头〞 →建成无缝线路
其后进行混凝土底座和凸形挡台的施工，其关键 是测量定位，尤其在曲线地段和竖曲线地段。
CA砂浆的浇注
轨道板精确定位后，可进行。
首先是CA砂浆模板的架立，既要保证密贴，又要保证浇注时空气能 顺利排出，每块板下的CA砂浆应一次筑完。 CA砂浆浇注后24小时，强度到0.1MPa前方可拆模
然后支模浇注凸形挡台树脂，同样也必须一次完成。
焊机软件控制
先进的PLC控制及数据采集系统
可编程控制器控制整个焊接过程各个环节 数据采集系统采集焊接过程全部技术数据，全过程 实时监测、记录
选择参数反复试验 “一铺不拆〞
本节总结
为什么铺设无碴轨道？ 无碴轨道的类型 无碴轨道的施工方法 无碴轨道的扣件
基底局部下沉易于修复 造价经济合理
整体道床
常用于： 由钢轨、扣件、钢筋混凝土浮置板、弹性支座、混凝土底座组成
将钢轨通过扣件固定在浮置板上 其后进行混凝土底座和凸形挡台的施工，其关键是测量定位，尤其在曲线地段和竖曲线地段。 图3-1 日本新干线的板式轨道
铁路隧道 1〕将在工厂焊接好的长轨条用长轨列车运送到工地
钢筋混凝土支承块 短木枕 混凝土道床直接连接
长轨枕
轨道交通轨道结构形式
上部构造：钢轨、道岔、联结零件 轨下根底 支承块承轨台式纵向整体道床：高架 长轨枕嵌入式整体道床：地下 碎石有碴道床：地面
浅述铁路无砟轨道
３ 我 国无砟 轨道 的发 展
国内对无 砟轨道的研究始 于 ２ ０世 纪 ６ 代 ， 国外 的研究 ０年 与
以上提出的碾压控制要点及设备改进 方法 ， 可以对沥青 路面进 行 碾压 。ｂ 由路外 侧（ ． 低侧 ） 向中央分 隔带 方 向碾压 。Ｃ 每个碾 道 有效地碾压。 ． 与相邻碾道 重叠 １３—１４轮宽 。ｄ 压路 机不得 在未压 完或 刚压 参考文献 ： ／ ／ ．
完 的路 面上 急刹车 、 转弯 、 头 、 向， 急 掉 转 严禁 在未 压 完 的沥青 层 上停机 。ｅ 振动压路机用 振动压实 ， ． 需停 驶 、 前进 或后返 时 ， 应先
作者简介 ： 宇宁 （９ ９ ） 男 ， 南交通 大 学土木 工程 学院本科 生 ， 张 １８ ． ， 西 四川 成都
６００ １００
第 ０ １１年 ２ ７卷 ５期 ２ ３ 第 ９月
张宇宁 ： 浅述铁路 无砟轨道
・１ ７・ ４
２ 无砟 轨道 的分 类
无砟轨道 的结构类型 比较多 ， 主要 区别 在于 ： １ 支撑扣 件方 式是 有轨枕还是无轨枕。 ）
Ｋｅ ｒ ｓ ｓ ｈ ｌ ｐ ｖ ｍｅ ｔ ｏｌ ｇ ｏ ｔｏｌ ｇ ｐ ｉｔ ，ｅ ｕｐ ｎ ｍｐ ｏ ｉ ｇ ｙ ｗｏ ｄ ：ａ ｐ ａｔ ａ ｅ ｎ ，ｒ ｌ ｎ ，ｃ ｎ ｒ ｌ ｎ ｏｎ ｓ ｑ ｉ ｍｅ ｔｉ ｒ ｖｎ ｉ ｉ
收 稿 １ ：０ １０ －０ ３期 ２ １ —６２
１ 无砟 轨道 的优 缺 点
１ １ 优 点 ．
与有砟轨道相 比 ， 无砟轨道具 有如下显著优点 ： １ 轨道 稳定性好 、 道几何 形 位能 持久保 持 、 ） 轨 线路 养护 维修
无砟轨道作业指导书全
