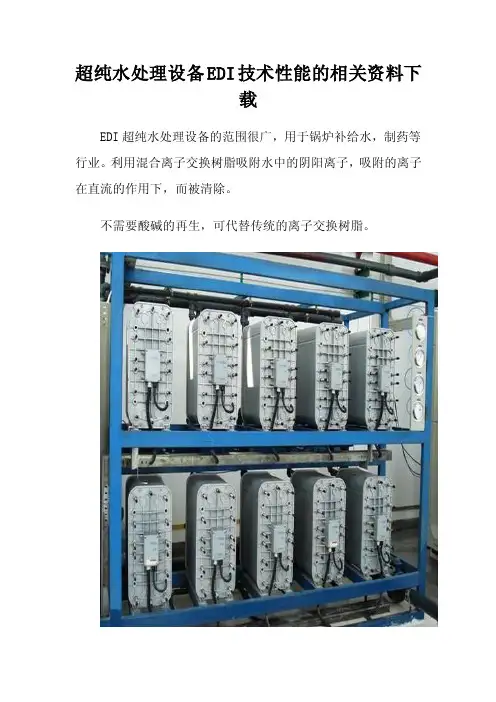

一、EDI超纯水设备设计依据及处理水标准：

1、EDI超纯水设备设计依据：

1.1原水：自来水

1.2产水用途：锅炉用水

1.3产水量：RO出水水量≥13.5 m3/h ;EDI出水水量

≥10.0 m3/h

1.4出水水质：出水电阻率≥10MΩ.CM;终端出水电阻率

≥17MΩ.CM

1.5系统配置：预处理+反渗透除盐+EDI精除盐

1.6运行方式：自动控制运行

1.7设计界线：从原水箱出口至用水点(详见工艺流程图)

1.8设备工艺参数满足《工业用水软化除盐设计规范》(GBJ109-87);

1.9设备安装调试满足《给水排水工程施工验收规范》(GB1328-1995)。

1.10其他涉及的设计基础条件将在技术讨论中确定

2、EDI超纯水设备系统对外界要求：

2.1进水管：进水管接至原水箱入口。

2.2供电缆：根据算出的容量，用户将动力电分别送至操作控电控柜上。

2.3出水管：至用水点。(详见工艺流程图)。

2.4地基要求：地基承载力≥5吨/平方

2.5废水处理：排至厂房内地沟(用户考虑)。

2.6系统水温：常温。

2.7占地面积：30平方米，L*B=6*5。

该技术资料由莱特莱德西宁超纯水设备厂家提供

二、EDI超纯水设备工艺流程示意图(如图)：

三、EDI超纯水设备工艺流程说明：

本工艺包括预处理部分、反渗透部分、EDI部分。

1、预处理及反渗透部分组成和目的：为反渗透装置提供合格的进水。

A、反渗透系统进水要求：

1) 污染指数SDI≤4

2) 余氯 <0.1 ppm

3) 浊度 <1NTU

4) 供水Fe3+ ≤0.01ppm

5) 供水水温适宜范围 10～30℃

6) 碳酸钙饱和指数LSI 0

B、预处理就是通过过滤、吸附、交换等方法使反渗透进水达到以上要求，实现以下目的：

防止反渗透膜面结垢(包括CaCO3、CaSO4、SrSO4、CaF2、SiO2、铁铝氧化物等)。

防止胶体物质及悬浮固体微粒对反渗透膜的污堵。

防止有机物质的对反渗透膜的污堵和降解。

防止微生物对反渗透膜的污堵。

防止氧化性物质对反渗透膜的氧化破坏。

C、预处理系统的组成：

原水中含有多种杂质，如悬浮物、胶体、有机物和无机物。为去除水中的悬浮物、胶体、有机物等，原水预处理部分设置机械滤器、活性炭滤器、软化器、保安滤器等装置。

机械滤器、活性炭柱可有效去除水中的悬浮物、胶体、有机物等杂质，并吸附自来水中的腐殖质、色度、嗅味、余氯等，可降低水的浊度和污染指数，经其处理后的水洁净，无异味，称之为清水。机械滤器内装填无烟煤及石英砂，活性炭滤器内装填优

质活性炭，软化器用钠离子交换树脂将原水中的钙、镁离子置换出去，经该设备流出后而为硬度极低的软化水，内装填优质树脂。

2、原水预处理部分：

原水中含有多种杂质，如悬浮物、胶体、有机物和无机物。为保证本系统中反渗透预除盐部分的正常运转，必须先去除水中的悬浮物、胶体、有机物等，使反渗透的进水达到要求，故本系统设置原水预处理部分。原水预处理部分包括机械滤器、活性炭滤器、软化器、保安滤器、PH加药等装置。

(1)机械滤器：

反渗透设备对进水的浊度有较高的要求，特别是反渗透进水的污染指数SDI值要求小于4，浊度小于1NTU。多介质滤器中的滤料包括五种规格的石英砂，用于除去原水中的悬浮物及脱稳后的胶体。送往活性炭滤器和保安滤器进一步处理作为反渗透设备进水。

(2)活性炭滤器

反渗透设备要求进水的余氯含量小于0.1mg/l，因此采用活性炭滤器脱除原水中的余氯，防止反渗透膜受到污染。同时可以进一步吸附原水中的有机物。活性炭滤器内填精制耶壳型活性炭，用于吸附原水中的余氯、有机物、部分色素和有害物质，降低化

学耗氧量COD。活性炭被广泛应用于生活用水及食品工业、化工等工业用水的净化，由于活性炭的比表面积很大，其表面又布满了平均为20—30埃的微孔，因此，活性炭具有很高的吸附能力。此外，活性炭的表面有大量的羟基和羧基等官能团，可以对各种性质的有机物质进行化学吸附，以及静电引力作用，因此，活性炭还能去除水中腐殖酸、富维酸、木质磺酸等有机物质，还可去除象余氯一类对反渗透膜有害的物质，防止反渗透膜被氧化。通常能够去除63%—86%胶体物质，50%左右的铁，以及47—60%的有机物质。活性炭脱出余氯的过程是一个简单的氧化还原过程。此过程有可能使活性炭破碎，但破碎的活性炭并不影响脱出余氯的效果，因此活性炭脱出余氯的效果非常强。

(3)保安滤器

保安滤器属于微滤设备，在预处理系统中起保险作用，当机械滤器工作状态不正常时把关，为保证任何情况下都能够提供合格的供水,防止水中及管道中的微粒进入水泵和反渗透系统，特设置保安滤器作为最后的过滤装置。当滤器进出囗压差大于

0.1Mpa时需更换滤芯(由于被过滤的介质直接进入到微孔滤膜的空隙中，因此很难通过酸碱清洗恢复通量)。滤器结构能满足快速更换滤芯的要求。

3、反渗透除盐部分：

水中含有各种无机盐，用通常的过滤是无法去除的，而用传统的离子交换法去除，却面临着酸碱耗量大，再生周期短，工人劳动强度大及环境污染严重等问题，反渗透技术是近二十几年来新兴的高新技术，它利用逆渗透原理，采用具有高度选择透过性的反渗透膜，能使水中的无机盐去除率达到99%。因此它具备操作简单，能耗低、无污染等优点，在纯水制备方面得以广泛采用。

反渗透除盐系统的构成和功能：

(1)高压泵

高压泵的设置是为了使反渗透的进水达到一定的压力，让逆渗透过程得以进行，即克服渗透压使水分子透过反渗透膜到达淡水层。

(2)反渗透膜组件和压力容器

反渗透装置可以去除水中绝大部分无机盐、微粒、细菌、病毒以及其他溶解性物质等。反渗透膜元件采用美国海德能公司生产的ESPA2-4040高脱盐率低压膜，材质为芳香族聚酰胺复合膜。

该膜元件的使用条件为：最高温度45OC，pH范围2.0—11.0，最高操作压力4.16MPa,最大压力损失为0.07 Map，进水最高污染指数SDI为5，进水最高浊度1.0NTU，进水最高余氯含量

0.1ppm,，单根浓水与透过水的流量比为5：1。
