第七章 车钩缓冲装置中的纵向作用力
车钩缓冲装置
弹性胶泥缓冲器
弹性胶泥缓冲器
纵向力的传递 受拉:牵引杆→内半筒→弹性胶 泥芯子→弹簧盒→车体 受压:牵引杆→弹性胶泥芯子→ 内半筒→弹簧盒→车体
优点:容量大、体积小、质量轻、 检修周期长、制造较容易、吸收率 高
车钩缓冲装置的检修
以上海地铁全自动车钩缓冲装置为例。
• 机械钩头的检修
1.清洁和检查下述钩锁机构零件的磨损情况:连接杆、连接杆销子、钩舌板、中心销、 撞块、棘爪、导向杆、张紧弹簧。 2.更换磨损或损坏的零件,按照润滑方案和工艺给相关零件涂油。 3.更换部分弹簧件。 4.对钩舌板、连接杆和中心销进行磁粉探伤或其他无损探伤。 5.重新油漆各零件。 6.用压缩空气清洁支撑弹簧座,更换损坏件,并给压簧涂Rivolta GWF脂。 7.在螺栓螺纹表面涂Rivolta GWF脂。 8.在机械车钩表面涂HS300防腐涂层。
2. 减小了车钩零件的位移,作用在这些零件上的力也随之减 小,改善了自动车钩内部零件的工作条件。
3. 减小了车钩连接表面的磨耗。 4. 减小了由于两连挂车钩相互冲击而产生的噪音。 5. 避免在意外撞车事故时,发生一个车辆爬到另一个车辆上
的危险。
车钩
• 特点
集牵引、缓冲和连挂于一体 实现车辆的机械、电气与空气的自动连接 主要用于高速动车组和城轨车辆
闭锁状态:相邻两钩的凸锥体伸入对方的凹锥孔并推动定位杆顶块,定位杆顶块摆动迫 使钩舌定位杆离开待挂位置,这时钩锁弹簧的回复力使钩舌做逆时针转动,并带动过 所连接杆伸进相邻车钩钩舌的钩嘴,这时两钩的钩锁杆与两钩的钩舌构成一个平行四 边形,力处于平衡状态,两钩刚性地无间隙地彼此连接,处于闭锁状态。在连挂闭锁 状态时,钩舌和钩锁杆的位置与连挂状态完全相同,钩舌在弹簧作用下力图保持处于 闭锁位。当两钩受牵拉时,拉力均匀地分配在由钩锁杆和钩舌组成的平行四边形两对 边及钩锁杆上。当两钩冲击时,冲击力由两钩壳体喇叭口凸缘传递。
车钩缓冲装置
一、车钩缓冲装置的作用
- 连接 列车中各车辆,并使之保持一定的距离 - 连通 列车内部的机械、风路和电路,使车辆形成一个整体 - 传递 车辆间的各纵向力或冲击力 - 缓和 纵向力或冲击力 - 转动 使列车能顺利通过曲线
二、车钩缓冲装置的分类
1、按车钩连接特点分为
非刚性车钩和刚性车钩
非刚性
刚性/密接式
城市轨道交通车辆均采用刚性车钩/密接式车钩。
二、车钩缓冲装置的分类
(1)非刚性车钩
非刚性车钩允许两个相连接的车钩钩体在垂直方向上有相对位移。 当两个车钩的纵轴线存在高度差时,两个车钩呈阶梯形状,并且各自 保持水平,在水平面内可以摆动。因此,这种类型的车钩是一种非密 接式连接,车钩间隙会远大于3mm。 优点 1、两车钩纵向中心线高度偏差大时也易相互连挂; 2、强度大; 3、不需对中装置; 4、钩体结构和铸造工艺简单 所以多用于货车或普速客车上。
课题二 车钩缓冲装置
课题目标
(1)掌握车钩缓冲装置的作用和分类。 (2)掌握不同类型车钩缓冲装置的结构与特点。 (3)理解半自动车钩的工作原理。
车钩缓冲装置
车钩缓冲装置简称车钩或钩缓,是车辆连接最重要的部件之一,主要 由车钩和缓冲器等零部件组成。 车钩主要起连接车辆作用; 缓冲器用来缓和车辆运行及调车作业时的纵向冲击,吸收冲击能量, 从而提高车辆的运行舒适性和平稳性。

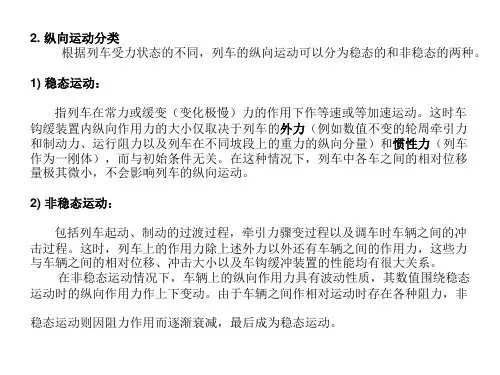

车钩缓冲装置中纵向作用力
. 离散质量系统把列车看作由弹性元件联系的离散质量所组成的系统; 连续质量系统把列车看作一根弹性杆件。一般列车是由相当多的车辆 (几十至近百辆)连挂而成的,因此系统的自由度相当多,在用解析 方法进行计算时,用连续质量系统较为方便。但由于实际列车是离散 质量系统,故用连续质量系统简图计算时其结果会产生一定误差。如 列车中车辆数目不多,采用离散质量系统计算简图进行解析运算可以 得到较精确的结果。 本节介绍按离散质量系统确定车钩缓冲装置所受的纵向作用力
面积ONxNx′表示由于缓冲器内部摩擦所耗散的能量⊿A,这部分能 量在缓冲器回弹时不再输出。缓冲器耗散能量⊿A与贮存能量A之比称 为缓冲器的吸收率η,即
我国各型缓冲器的性能列于表7—1中
第二节 列车在稳态运行时的纵向作用力
1. 列车在稳态运行情况下运动方程
列车在稳态运行情况下确定车钩缓冲装置的纵向作 用力时,可将列车看作是互相销接的刚体(车Байду номын сангаас),运 行中产生的刚体相对位移极其微小,可以忽略不计。
(7-6)
式中Mc,Bc,ωc——分别为该型车辆的质量、制动力
及单位质量的阻力。
由式(7—6)可见,在均质列车中,纵向力N按线性规律分布(随K增大而减小)。 列车中最大纵向力处于机车和第一辆车之间的车钧缓冲装置内,其值为
(7-7a)
(7-7b)
式中 B∑,Bl——分别为列车中全部车辆的制动力和机车的制动力,
冲器自由状态下和全压缩状态下的长度之差。使缓冲器 全压缩所需的力称为缓冲器的最大作用力N0 。
4) 缓冲器容量A0 是指缓冲器全压缩时所贮存的能量,一般可写成:
第7章 车钩缓冲装置
(2)容量影响因素
缓冲器的容量取决于列车的运行工况和调车工况。列车 运行工况对缓冲器容量的要求,与列车的总重、列车编组方 式、制动机的性能、车钩的纵向间隙以及列车的操纵方法等 诸多因素有关,可以根据列车动力学试验或仿真模拟计算予 以确定。对于货车缓冲器容量很大程度上决定于调车工况, 根据货车允许连挂速度和车辆总重,可按动量守恒和能量守 恒定律计算出各种载重货车在不同组合和不同冲击速度下所 需缓冲器容量值。
1—车钩;2 —摆块;3—摆块吊; 4—冲击座;5 —高钩钩体垫
第二节 我国铁路主型车钩
一、车钩的强度及材质 二、货车车钩(2号、13号、16号、17号、23号) 三、客车车钩(1号、15号、密接式车钩)
一、车钩的强度及材质
B级、C级、E级铸钢的化学成分
钢种
E级钢(QG-E1) C级钢(ZG29MnMoNi
(3)全开位置(待挂状态)—即钩舌已经完全向外转开的位置。 摘钩时,只要其中一个车钩处在开锁位置,就可以把两辆车分开。 挂钩时,只要是其中一个车钩处于全开位置,就可以把两个车辆连 挂在一起。
上
作
用
式
三态作用动作过程
全
开
锁-
闭
锁
上作用式闭锁-开锁
上作用式开锁-全开锁
六、 缓冲器
1、缓冲器的作用及其工作原理 2、缓冲器的类型 3、缓冲器的主要性能参数
(1)容量确定
缓冲器的行程受到钩肩间隙(从车钩钩肩到冲击座的距离) 的限制。缓冲器装车的一个重要原则是:车辆的钩肩间隙必须 大于缓冲器的行程。这样,才能保证车辆的纵向冲击力从车钩 经由缓冲器传到底架牵引梁,从而避免冲击力直接从车钩到冲 击座到底架端梁。我国新造车钩钩肩间隙规定为76mm。如果装 用MT-2型或MT-3型缓冲器,则钩肩间隙应扩大至91mm。
列车纵向力与钩缓系统关系研究
缓冲器的间隙效应
➡ 双盒的缓冲行程为83毫米,牵引行程为32毫米, 共115毫米。
缓冲
牵引
牵引间隙大量减少,同时保证牵引状 态下后从板座与从板座一直压紧。
双盒® 缓冲系统与单元列车的启动
缓冲器的特性和控制缝隙的能力是控制减少纵向车钩力的关键
✓减少列车缝隙35% ✓ 减少列车进入稳定行驶时间45% ✓减少列车内力25%
线路试验
➢FirstEnergy Corp. ➢Trinity Industries Leasing Company (TILC) ➢Transportation Technology Center (TTCI) ➢National Research Council – Center for Surface Transportation Technology (NRC-CSTT)
列车将更像一个整体来运动而不是一些各其行事的单独车辆的总合!
列车制动
制动波的传递,列 车管减压。
相邻列车的制动 力差。
双盒®缓冲系统与单元列车的动力制动仿真
✓减少列车缝隙35% ✓ 减少列车进入稳定行驶时间45% ✓减少列车内力25%
列车将更像一个整体来运动而不是一些各其行事的单独车辆的总合!
试验伙伴
列车编组
1号车应力分布情况
传统缓冲器 双盒®缓冲器
‣ 传统缓冲器的牵引力与双盒®比更集中于低端。 ‣ 1号车的牵引力受到机车的直接影响较大。
60号应力分布情况
传统缓冲器 双盒®缓冲器
‣ 传统缓冲器的最大压缩力比双盒®高 ‣ 两种缓冲器牵引力的分布相当
90号车应力分布情况
传统缓冲器 双盒®缓冲器
运行了10年160万公里之后分解检查的状态

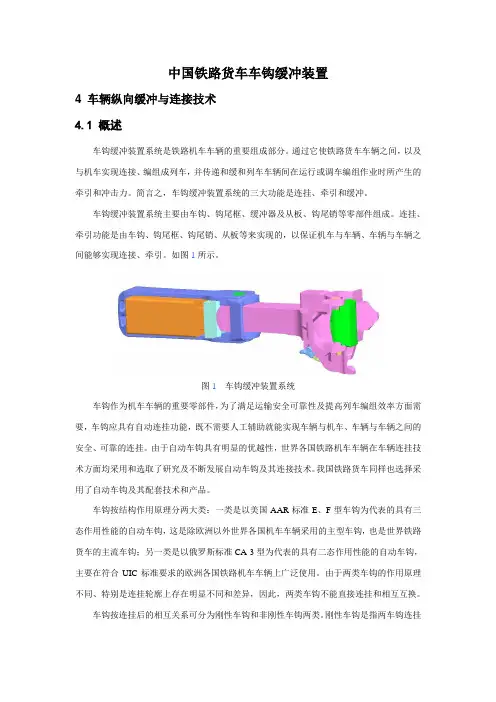

中国铁路货车车钩缓冲装置
中国铁路货车车钩缓冲装置4车辆纵向缓冲与连接技术4.1 概述车钩缓冲装置系统是铁路机车车辆的重要组成部分。
通过它使铁路货车车辆之间,以及与机车实现连接、编组成列车,并传递和缓和列车车辆间在运行或调车编组作业时所产生的牵引和冲击力。
简言之,车钩缓冲装置系统的三大功能是连挂、牵引和缓冲。
车钩缓冲装置系统主要由车钩、钩尾框、缓冲器及从板、钩尾销等零部件组成。
连挂、牵引功能是由车钩、钩尾框、钩尾销、从板等来实现的,以保证机车与车辆、车辆与车辆之间能够实现连接、牵引。
如图1所示。
图1 车钩缓冲装置系统车钩作为机车车辆的重要零部件,为了满足运输安全可靠性及提高列车编组效率方面需要,车钩应具有自动连挂功能,既不需要人工辅助就能实现车辆与机车、车辆与车辆之间的安全、可靠的连挂。
由于自动车钩具有明显的优越性,世界各国铁路机车车辆在车辆连挂技术方面均采用和选取了研究及不断发展自动车钩及其连接技术。
我国铁路货车同样也选择采用了自动车钩及其配套技术和产品。
车钩按结构作用原理分两大类:一类是以美国AAR标准E、F型车钩为代表的具有三态作用性能的自动车钩,这是除欧洲以外世界各国机车车辆采用的主型车钩,也是世界铁路货车的主流车钩;另一类是以俄罗斯标准CA-3型为代表的具有二态作用性能的自动车钩,主要在符合UIC标准要求的欧洲各国铁路机车车辆上广泛使用。
由于两类车钩的作用原理不同、特别是连挂轮廓上存在明显不同和差异,因此,两类车钩不能直接连挂和相互互换。
车钩按连挂后的相互关系可分为刚性车钩和非刚性车钩两类。
刚性车钩是指两车钩连挂后不能在垂直方向上下相对移动,在水平面内也只能产生微小的相对转动,车钩间纵向连挂间隙较小、两车钩联锁成近视为一杆体,要求车辆采用具有弹性支撑功能的冲击座,以适应两车钩中心线距轨面高度不一致及车辆通过垂直和水平曲线时车辆连挂的要求,如我国提速重载货车使用的16、17型及F、FR型车钩等。
非刚性车钩是指两车钩连挂后相互间能在垂直方向上下移动,在垂直和水平面内能产生小角度的相对转动,以适应两车钩中心线距轨面高度不一致及车辆通过垂直和水平曲线时车辆连挂的要求,如我国13号、13A、13B型车钩,美国的E、E/F型车钩,俄罗斯的CA-3型车钩等。
车钩缓冲装置的种类及其运用
车钩缓冲装置的种类、主要机构及其运用车钩缓冲装置是用于使车辆与车辆,机车或动车相互连挂,传递牵引力,制动力并缓和纵向冲击力的车辆部件。
它由车钩,缓冲器、钩尾框,从板等组成一个整体,安装于车底架构端的牵引梁内。
车钩缓冲器装车后,其车钩钩舌的水平中心线距钢轨面在空车状态下的高度,客车为880mm(允许+10mm,-5mm误差),货车为880mm (±10mm)。
两相邻车辆的车钩水平中心线最大高度差不得大于75mm。
1:车钩的种类、机构及其运用车钩在两车之间实现相互连挂并传递纵向力(牵引力或压缩力)的部件。
车钩由钩头,钩身、钩尾三个部分组成、车钩前端粗大的部分称为钩头,在钩头内装有钩舌、钩舌销,锁提销,钩舌推铁和钩锁铁。
车钩按其结构类型分为螺旋车钩、密接式自动车钩、自动车钩及旋转车钩等。
车钩后部称为钩尾,在钩尾上开有垂直扁锁孔,以便与钩尾框联结。
为了实现挂钩或摘钩,使车辆连接或分离,车钩具有以下三种位置,也就是车钩三态:锁闭位置——车钩的钩舌被钩锁铁挡住不能向外转开的位置。
开锁位置——即钩锁铁被提起,钩舌只要受到拉力就可以向外转开的位置。
全开位置——即钩舌已经完全向外转开的位置。
2:缓冲器的种类、机构及其运用缓冲器缓和机车车辆纵向冲击的部件。
缓冲器的工作原理是借助于压缩弹性元件来缓和冲击作用力,同时在弹性元件变形过程中利用摩擦和阻尼吸收冲击能量。
根据缓冲器的结构特征和工作原理,一般缓冲器可分为:盘形缓冲器、弹簧摩擦式缓冲器、橡胶缓冲器、液压缓冲器等。
盘形缓冲器同螺杆链环式车钩配套使用,通常安装在端梁两侧。
它只能承受纵向压缩力的作用,在改用自动车钩后,便为装在牵引梁内的缓冲器所代替。
弹簧摩擦式缓冲器早期的缓冲器只有螺旋弹簧,不能吸收冲击能量。
1888年在缓冲器内增加金属摩擦元件,把所吸收的一部分能量转换成热量散发掉,因而缓冲效果较好。
弹簧摩擦式缓冲器有多种形式,其中如环簧式缓冲器、楔块式缓冲器迄今还在中国铁路上使用。
车钩缓冲装置性能及参数
车钩缓冲装置车钩缓冲装置是车辆最基本的也是最重要的部件之一,它是用来连接列车中各车辆使之彼此保持一定的距离,并且传递和缓和列车在运行中或在调车时所产生的纵向力或冲击力。
北京地铁10号线采用的车钩缓冲装置分为半自动密接式车钩缓冲装置和半永久棒式车钩缓冲装置两种形式。
北京地铁10号线编组形式为六辆一列,半自动车钩缓冲装置安装在带司机室车的前端,半永久棒式车钩缓冲装置安装在列车的各车厢之间。
主要技术参数能力抗拉强度1250 kN抗压强度800 kN水平摆动角度± 30︒垂向摆动角度± 6︒维护时车钩的摆动角度水平摆动角度± 40︒垂向摆动角度± 8︒车钩结合面到枢轴座转动中心的长度 1455 mm(半永久性车钩) 1155mm 车钩结合面到底架安装面的长度 1670 mm(半永久性车钩) 1370mm 钩体(不可恢复)压溃变形管压缩行程最大300 mm(半永久性车钩)最大200 mm 压溃变形管塑性变形力680 kN680kN时能量吸收最大 204 kJ(半永久性车钩)最大 136 kJ 牵引装置 (枢轴座)压缩行程55 mm拉伸行程45 mm能量吸收(压缩)最大 17 kJ翦切功能翦切力 750 kN + 6%半永久车钩(无)车钩缓冲装置结构描述半自动车钩缓冲装置半自动缓冲装置主要由机械车钩头、缓冲装置、变形装置、轴承尾座、风路连接器、卡环等组成,如图3-1所示。
124678 1110539图3-1半自动车钩序号说明序号说明1 机械车钩7 牵引装置2 主风管阀门8 对中装置3 套筒卡环组件9 支架4 变形装置10 手动解钩5 套筒卡环组件11 气路连接6 安装用组件半永久车钩缓冲装置半永久性车钩由两个半侧组成,通过筒套卡环连接,气路接头安装在车钩头下部。
两侧的牵引装置设计都包括了橡胶弹性装置。
在半永久性车钩的一侧装有压溃变形管,另一侧为刚性。
1122223445图3-2半永久性车钩序号说明序号说明1 安装用螺栓 4 接地电缆2 套筒卡环组件 5 气路连接管3 变形装置操作说明(联挂、解钩及故障检修)连挂半自动车钩半自动车钩缓冲装置可以实现列车自动连挂。
第七章 车钩缓冲装置
第七章大型养路机械车钩缓冲装置第一节概述车钩缓冲装置简称钩缓装置。
在各种铁道车辆上,都设置有车钩缓冲装置,它是铁道车辆最基本的也是最重要的部件之一。
它用来连接列车各车辆使之彼此保持一定距离,并且传递和缓和列车在运行中或在调车时所产生的纵向力和冲击力。
车钩缓冲装置由车钩、缓冲器及其它附属零部件组成,车钩和钩尾框通过钩尾销连成一体,如图7-1所示。
1图7-1 车钩缓冲装置组成1—车钩;2—车钩托梁;3—牵引梁;4—前从板座;5—钩尾销;6—钩尾销螺栓;7—钩尾框托板;8—钩尾框;9—后从板座;10—后从板;11—缓冲器;12—前从板;13—冲击座。
在车钩缓冲装置中,车钩是用来连接车辆和传递牵引力及冲击力的;缓冲器是用来缓和列车运行及调车作业时车辆之间的冲撞,吸收冲击动能,减小车辆相互冲击时所产生的动力作用;从板、钩尾销和钩尾框则起着传递纵向力(牵引力或冲击力)的作用。
因此,车钩缓冲装置具有以下三种功能:①连接——使车辆与车辆之间能够联挂和摘解,并保持一定的距离。
②牵引——把动车的牵引力传递给其它车辆。
③缓冲——缓和与衰减运行中由于牵引力的变化和制动力前后不一致而引起的冲击与振动。
车钩缓冲装置一般组成一个整体安装在车底架两端的牵引梁内,其前、后从板及缓冲器卡装在牵引梁的前、后从板座之间,下部靠钩尾框托板与车钩托梁托住。
车钩缓冲装置在车辆上的安装位置如图7-2a 所示。
在铁道车辆的运行过程中,车钩缓冲装置主要承受拉力或压力,受力状态可参见图7-2b及图7-2c 所示。
当车辆被牵引(即承受拉力)时,作用力的传递顺序为:车钩—→钩尾销—→钩尾框—→后从板—→缓冲器—→前从板—→前从板座—→车架牵引梁当车辆被压缩(即承受压力)时,冲击力的传递顺序为:车钩—→钩尾销—→钩尾框—→前从板—→缓冲器—→后从板—→后从板座—→车架牵引梁164165由此可知,车钩缓冲装置无论承受牵引力或冲击力,都要通过缓冲器将牵引力或冲击力传递给牵引梁,这样,就能使牵引力传递平稳,冲击力得到缓和、衰减,从而改善运行品质,保护车辆不受损坏。
第7章 车钩缓冲装置
1—车钩;2 —摆块;3—摆块吊; 4—冲击座;5 —高钩钩体垫
第二节 我国铁路主型车钩
一、车钩的强度及材质
二、货车车钩(2号、13号、16号、17号、23号)
三、客车车钩(1号、15号、密接式车钩)
一、车钩的强度及材质
B级、C级、E级铸钢的化学成分
钢种 E级钢(QG-E1) C级钢(ZG29MnMoNi ZG25MnCrNiMo) B级钢(ZG230-450)
第五章 车钩缓冲装置
第一节 概述 第二节 我国铁路主型车钩
第三节 我国常用缓冲器
第四节 城市轨道车辆车钩缓冲装置
第一节
概述
一、车钩钩缓冲装置的作用 二、车钩钩缓冲装置的组成 三、钩缓装置在车辆上的安装及尺寸要求 四、钩缓装置作用力的传递过程 五、车钩
六、 缓冲器
七、车钩缓冲装置主要附属配件
一、车钩钩缓冲装置的作用
需缓冲器容量值。
(3)容量计算公式
W1 W2 W1 W2 v1 v2 v0 设有总重分别为W1和W2的车辆,各以v1和 g g g v2的速度运动(设v1>v2),冲击后两车以共 W1v1 W2 v2 同的速度v0一起运动,根据动量守衡定律: v0 W1 W2
根据能量守衡定律,在两车组成的系统中,冲击前后动能的损失应等于 冲击力压缩缓冲器所作的功A1、冲击力压缩车体所作的功A2、以及冲击力使 货物移动所作的功A3的总和。即 :
三、钩缓装置在车辆上的安装及尺寸要求
车钩缓冲装置安装在底架两端的牵引梁内,前、后从板及缓冲器卡在前、 后从板座之间,下部靠钩尾框托板及复原装置托住。
车钩缓冲装置在车上的安装位置 1—车钩缓冲装置;2—冲击座及车钩托梁;3 —牵引梁; 4—前从板座;5—钩尾框托板;6—后从板座。
7 车钩缓冲装置
路的连接。风路和电路连接只能 依靠手动连接。
3、半永久牵引杆
( 1 )半永久牵引杆是为几辆车辆组,在运 用中形成固定不变的单元车组的连接而设计的。 ( 2 )列车电气线路的连接是通过电气良好
地相连而实现的,电气连接箱用螺丝钉使其达到
刚性地连接。 (3)分解牵引杆只有用手动操作来完成。
(四)半永久性牵引杆
车钩由机械连接、电气连接和气 路连接三部分组成。
(二)车钩缓冲装置的功能(作用 ): 1、供车辆编组连接成列(连挂车辆); 2、传递动车牵引力; 3、缓和(车辆之间)纵向冲击力; 4、实现电路和气路的连接。
(三)对车钩缓冲装置的要求:
1、制动连接; 2、安全可靠;
3、车钩连接时,实现电路和气路连接。
(四)车钩的分类
1、按照两车钩连接后在垂向能否彼此相对 移动,自动车钩可分为非刚性车钩和刚性 车钩。
2、车钩就结构而言有密接式和非密接式之 分。 地铁车辆一般采用密接式车钩。我国 地铁车辆都采用密接式车钩。
1、刚性车钩、非刚性车钩
(1)非刚性车钩
非刚性车钩允许两个相连接的车钩钩体在垂直方向上有相 对位移。当两个车钩的纵轴线存在高度差时,两个车钩呈阶梯 形状,并且各自保持水平位置。由于钩体的尾端相当于销接, 这就保证了车钩在水平面内的位移。因此,这种类型的车钩是 一种非密接式连接,车钩间隙都会远大于3mm。
湖南安全技术职业学院
教学任务1:
城市轨道交通车辆的车钩缓冲装置
地铁车辆的基本知识(复习)
(一)动车组的编组
动车组由两个单元车组6辆车组成, A车为带司机室不带受电弓的无动力的车, B、C车是带动力的车, 具体编组如下: -A*B*C=C*B*A- 说明: -表示自动车钩,其功能是可以自动连挂和自动解钩 =表示半自动车钩,两个单元分离时才解开。 *表示半永久车钩,一般在车辆大修时才解开。
城轨交通车辆连接装置—车钩缓冲装置概述
二、其他轨道交通运载工具的车钩缓冲装置
除城轨交通外,其他轨道交通运载工具主要有铁路客、 货车和一些企业的自备轨道交通车辆,这些轨道交通运输 工具也都是成列运行的,车钩缓冲装置必不可少。由于用 途不同,这些车所使用的车钩缓冲器也有很大的区别。如 图4-3所示是我国铁道车辆上使用的非刚性车钩和刚性车 钩,铁道车辆的客、货车普遍使用非刚性车钩,而高速动 车组列车则普遍使用刚性车钩,图4-4所示为高速动车组列 车的密接式车钩缓冲装置。
城轨交通车辆连接装置包括车钩、缓冲器装置和贯通道装置。通过 车钩装置实现列车队中车辆之间的相互连接,传递车辆之间的纵向力、 牵引力、制动力;通过缓冲器缓和车辆之间纵向冲击力;通过贯通道实 现客室之间的无源自隙连接。项目四城轨交通车辆连接装置
(1)掌握车钩的作用、分类和结构形式。 (2)掌握自动车钩、半自动车钩和半永久牵引杆的结构与特点。 (3)掌握不同缓冲装置的结构及原理。
如
图
4-3
图4-3铁道车辆的 非刚性车钩和刚性车 钩实物图
如
图
4-4
图4-4动车组列车 的密接式车钩缓冲装 置
任务一
车钩缓冲装置概 述
城轨交通车辆的连接装置主要包括车钩缓冲装置和贯通道装置。 图4=1是城轨交通车辆的车钩缓冲装置。车钩缓冲装置是城轨交通车辆最基 本的部件,用来连接列车中的各车辆,使彼此之间保持一定的距离,并且传递、 缓和列车在运行中或在调车作业时所产生的纵向力或冲击力,同时采用高性能缓 冲器,缓和列车在较高速度下意外碰撞时的巨大冲击能量,同时连接车辆间的电 路和气路。 贯通道的认知图4-2所示为城轨交通车辆的贯通道装置,贯通道装置位于城轨 交通车辆两车厢的连接处,可适应车厢之间所有可能产生的相对位移,并且应该 具有良好的防雨、防风、防尘、隔声、隔热等功能,能使乘客安全、方便地穿行 于车厢之间,保护乘客不受外力伤害。另外为使车厢内部美观,贯通道也要进行 必要的装饰,使之与车厢内环境保持一致,给乘客一个舒适而温馨的乘车环境。
机车车辆复习题答案.
第一章1 铁道车辆分成哪两大类?它们的用途各是什么?客车主要运送旅客,或提供为旅客服务的功能;货车主要用于运送货物,有些棚车可临时运送旅客。
2 铁道车辆由哪几部分组成?走行部、车体、制动装置、连接和缓冲装置、车辆内部设备。
3 你认为,对于客运车辆来说哪些要素可以反映其先进性?对于货车来说哪些技术指标能体现其先进性?货车:自重系数、比容系数、最高运行速度、最高实验速度、轴重、每延米轨道载重、通过最小曲线半径;客车没有前两个,另加每个定员所占自重、车辆每米长所占自重、车辆每米长所能容纳的定员。
4 车辆标记有什么作用?车辆标记共有几种?主要为了运用及检修等情况下便于管理和识别所设置;分产权、制造、检修、运用四类。
5 货车车辆段修与厂修各有多长的时间间隔货车段修一年半,厂修八年;客车厂修七年半,段修一年半。
6 车辆方位的第一位是怎样确定的?车辆的方位一般以制动缸活塞杆推出的方向为第一位, 相反的方向为第二位, 对有多个制动缸的情况则以手制动安装的位置为第一位, 如按上述方法确定方位仍有困难可人为规定某端为第一位。
7 我国规定标准车钩高是?是指空车还是重车?是指轨面距车钩哪个面的高度?车钩高:车钩中心线距轨面高度。
880m,空车。
8 确定车辆的全长与确定一般机器的全长有何不同?为什么铁道车辆这样来规定它的全长?车辆全长为该车两端钩舌内侧面间的距离, 以m 为单位。
9 车辆的换长是怎样计算?换长的计算有何作用?换长:换长等于全长除以11 , 保留一位小数, 尾数四舍五入。
换长也可以称为计算长度, 说明该车折合成11 m长的车辆时, 相当于它的多少倍, 以便在运营中计算列车的总长度。
10 铁路限界由哪几部分组成?限界的意义是什么?铁路界限由机车车辆界限和建筑界限两者共同组成。
铁路限界是铁路安全行车的基本保证,是铁路各业务部门都必须遵循的基础技术规程。
11 若一辆车在某横截面的总宽并不超限,是否可以确定该车辆一定不超限?不能确定该车辆一定不超限,机车车辆限界是一个和线路中心线垂直的极限横断面轮廓。
铁道机车车辆教学课件PPT车钩缓冲装置
总结词
自动车钩缓冲装置是一种具有自动连 接功能的列车车钩装置。
详细描述
自动车钩缓冲装置能够在车辆运行过 程中自动完成车钩的连接和分离,减 少了人工操作的复杂性和危险性。它 通常用于货运列车和某些特殊用途的 列车。
半自动车钩缓冲装置
总结词
半自动车钩缓冲装置是一种介于手动 和自动之间的列车车钩装置。
详细描述
节能设计
优化车钩缓冲装置的结构和性能,降低能耗,提高能源利用效率。
THANKS
谢谢
在铁路货车中的应用
铁路货车通常需要长距离运输, 车钩缓冲装置在货车编组、解 编以及运输过程中起到关键作 用。
铁路货车车钩缓冲装置需要承 受较大的冲击和振动,因此需 要具备较高的强度和稳定性。
铁路货车车钩缓冲装置还需要 具备较好的防松和防脱功能, 以确保货车的安全运输。
在高速列车中的应用
高速列车在高速行驶过程中,车 钩缓冲装置需要承受较大的空气 阻力和振动,因此需要具备较高
车钩缓冲装置的类型
密接式车钩缓冲装置
总结词
密接式车钩缓冲装置是一种先进的列车连接装置,具有高安全性和高可靠性。
详细描述
密接式车钩缓冲装置采用先进的机械和电气设计,实现了车钩之间的紧密连接, 消除了车辆之间的纵向和横向振动,提高了列车运行的安全性和平稳性。它通常 用于高速列车和城市轨道交通车辆。
自动车钩缓冲装置
工作原理与特性
工作原理
车钩缓冲装置通过车钩的连接,传递车辆之间的牵引力和制 动力,同时利用缓冲器的弹性元件吸收和缓和冲击力,降低 对车辆和列车的破坏。
特性
具有较高的强度和耐久性,能够承受高速、重载列车的牵引 力和冲击力;具有良好的减震和缓冲性能,能够保证列车运 行的平稳性和乘客的舒适度。
车钩缓冲装置组成及作用
车钩缓冲装置常见故障分析及处理
• 缓冲器在运行和调车作业过程中经常受到变化的 压缩力和冲击力,致使各部分零件产生磨耗、变 形、裂损等故障,导致缓冲器作用不良,从而使 车辆间的冲撞加剧,以致造成车体和货物的损坏。 因此,对缓冲器的故障应该及时进行分析与处理。 目前,我国货车上使用的缓冲器大部分为二号和 MX-1型缓冲器,随着列车载重和列车质量的增加, 以上缓冲器的强度和容量逐渐达不到要求,大容 量的新式ST型、MT-3型缓冲器正逐步推广使用, 因此,以下主要针对二号缓冲器、MX-1缓冲器、 ST型缓冲器、MT-3缓冲器常见故障进行分析。
图4-3 闭锁显示孔示意图
闭锁显示孔示意图
• • • • •
4.3.2 钩舌处于牵引位置时,用检查样板与钩 头正面贴靠,闭锁位置钩舌内侧面与钩体正面沿 垂直方向距离须不大于97㎜,如图4-4所示。 4.4 牵引杆 4.4.1 杆身、杆颈横裂纹在同一断面之和小于 50㎜时焊修,大于时更换。 4.4.2 钩尾销孔周围25㎜范围内裂纹时焊修; 超过范围的裂纹深度小于3㎜时可铲磨清除,大于 3㎜时更换。
(4)缓冲器的作用
• 根据以上所述,车钩缓冲装置无论承受牵引力或推进力, 都要经过缓冲器传给牵引梁及彻底架。而缓冲器总是承受 压缩力,通过缓冲器的作用,使冲击力减弱,以减少对车 底架的冲击和振动,从而提高列车运行的平稳性。
锻造钩尾框研发历程
• 钩尾框是铁路货车车钩缓冲装置的重要组成部分,在车辆 牵引、连挂和发生缓冲作用时,钩尾框将直接完成车辆间 纵向力的传递工作。
组织研发团队
• •
受领这项任务后,长征重工立即成立了以总工程师为项目组组长, 分管技术开发的副总工程师兼技术中心主任为副组长的项目研发小组, 组织相关专家和专业技术骨干开展与产品研发相关的工艺方案研究、 原材料沿用方案研究以及所需工装设备胎位改造方案研究。 钩尾框是铁路货车车钩缓冲装置的重要组成部分,在车辆牵引、 连挂和发生缓冲作用时,钩尾框将直接完成车辆间纵向力的传递工作。 项目组成员们仔细分析了钩尾框的结构特点和受力状况,一致认为, 在车辆载重从60吨升级到70吨乃至80吨、列车编组不断扩大、列车 运行速度大幅度提高的情况下,虽然铸钢钩尾框的材质已经升级为 “E”级铸钢件,但由于铸造工艺等原因,铸钢钩尾框无法避免地存在 气孔、缩松、夹杂、裂纹等缺陷,而这些缺陷对货车高速运行构成潜 在安全隐患。与铸钢钩尾框相比,利用锻造技术生产的锻造钩尾框由 于通过锻击消除了铸态缺陷,改善了金属内部组织结钩,显著提高了 金属的强韧性及耐疲劳性能,能够确保货车提速后的安全性和可靠性。
车钩缓冲器装置
1
能量的耗散
如果超过了已定义的释放载荷载(例如重冲击和碰撞),该减震装置能够对能量进行消耗。这一装置由预载压溃管和冲头组成。冲头压入压溃管并使之变宽,从而将缓冲能量转换为变形能量。所有超过减震装置吸收能力的冲击能量都将传到车体底盘。
2
4 车钩组件
橡胶垫钩尾座 橡胶垫钩尾座包括一个缓冲装置和一个支架。它的特殊设计能够允许车钩不超过纵向车轴的竖向和横向摆动以及回转运动。橡胶垫钩尾座的设计目的是为了对限定的牵引力和缓冲力进行缓冲,如果超过了限定的冲程,将把牵引力和缓冲力传向车厢底盘。 固定 支架通过四个六角头螺钉和六角螺母固定在车体底盘上。螺纹连接包括剪切件。
4 车钩组件
4.2 半永久车钩 半永久车钩图如右图:
4 车钩组件
4.2 半永久车钩 风管连接 在车钩牵引杆两侧都安装有通气管连接。经由支架与车钩牵引杆相连。连挂时,一个车钩的风管连接前部由对侧车钩的风管连接定心套包围。两个衬垫彼此相压。它可为风管连接提供密封。 只有当车钩被连挂时,通气管连接才传动空气,因此它没有阀门。
4 车钩组件
车钩头形状与聚集范围
单击此处添加正文,文字是您思想的提炼,为了演示发布的良好效果,请言简意赅地阐述您的观点。您的内容已经简明扼要,字字珠玑,但信息却千丝万缕、错综复杂,需要用更多的文字来表述;但请您尽可能提炼思想的精髓,否则容易造成观者的阅读压力,适得其反。
车钩头形状
车钩表面设置了一个凸锥和凹锥,这样在车厢连挂时可保证车钩的对接、对中及对准效果。连挂所需的最小速度为0.6公里/小时。 当连挂之后,钩锁会提供刚性的、无缝的机械和气动连接。
4.1 半自动车钩
车钩头
工作模式
4 车钩组件
4 车钩组件
