工厂供电接线方式教案
工厂供电接线课程设计
工厂供电接线课程设计一、教学目标本课程旨在让学生掌握工厂供电接线的基本原理、方法和步骤，培养学生分析和解决实际问题的能力。
具体目标如下：1.知识目标：（1）理解工厂供电系统的组成及工作原理；（2）掌握各种供电设备的接线方法和技术要求；（3）熟悉电力线路的敷设、防护及维护。
2.技能目标：（1）能够根据工厂供电需求，设计并绘制供电接线图；（2）能够正确进行供电设备的接线和调试；（3）具备电力线路的敷设、防护及维护的基本技能。
3.情感态度价值观目标：（1）培养学生对工厂供电接线工作的热爱和责任感；（2）培养学生团结协作、勇于创新的精神；（3）培养学生遵守法律法规、尊重科学的态度。
二、教学内容本课程的教学内容主要包括以下几个部分：1.工厂供电系统概述：介绍工厂供电系统的组成、分类及工作原理。
2.供电设备及其接线：讲解各种供电设备（如变压器、开关、保护装置等）的接线方法和技术要求。
3.电力线路：介绍电力线路的类型、敷设方法、防护措施及维护保养。
4.供电系统设计：教授供电系统设计的方法和步骤，包括负荷计算、供电方式选择、接线图绘制等。
5.安全用电：普及安全用电知识，提高学生的事故防范意识和自我保护能力。
三、教学方法本课程采用多种教学方法，以提高学生的学习兴趣和主动性：1.讲授法：讲解基本概念、原理和方法，使学生掌握基础知识。
2.案例分析法：分析实际案例，让学生学会将理论知识应用于实际问题。
3.实验法：进行现场操作，培养学生动手能力和实际操作技能。
4.讨论法：分组讨论，引导学生主动思考、交流与合作。
四、教学资源为实现教学目标，我们将利用以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的理论知识。
2.参考书：提供丰富的参考资料，帮助学生拓展知识面。
3.多媒体资料：制作精美的PPT、视频等资料，增强课堂教学的趣味性。
4.实验设备：配置齐全的实验设备，确保学生能够动手实践，提高操作技能。
5.网络资源：利用互联网资源，为学生提供更多的学习资料和信息。
《工厂供电》第五章教案
湖北水利水电职业技术学院教师授课教案课程名称：工厂供电2006 年至2007 年第 1 学期第28 次课班级：05电气1－2班编制日期：20 06 年12 月17 日教学单元（章节）：第五章工厂电力线路第一节工厂电力线路及其接线方式第二节工厂电力线路的结构和敷设（一）目的要求：1. 了解电力线路的类别2. 了解高、低压线路的接线方式3. 了解架空线路的结构和敷设知识要点：1. 放射式接线、树干式接线、环形接线2. 架空线路的导线3. 电杆、横担和拉线等4. 架空线路的敷设技能要点：教学步骤：1. 介绍电力线路的任务和类别2. 介绍高、低压线路的接线方式3. 讲述架空线路的结构和敷设教具及教学手段：多媒体课堂教学；讲述、分析、图示。
作业布置情况：思考题5－1课后分析和小结：授课教师：陈剑授课日期：2006 年12 月20 日教学 内 容板书或旁注第—节 工厂电力线路及其接线方式一、电力线路的任务和类别电力线路是电力系统的重要组成部分，担负着输送和分配电能广重要任务。
电力线路按电压高低分，有高压线路即1kV 以上线路和低压线路即1kV 及以下线路。
电力线路按结构型式分，有架空线路、电缆线路和车间（室内）线路。
二、高压线路的接线方式（－）放射式接线（图5-1）（二）树干式接线（图5-2）要提高供电可靠性，可采用双干线供电或两端供电的接线方式，如图5-3a 、b 所示。
（三）环形接线（图5-4）环形接线，实质上是两端供电的树干式接线。
教 学 内 容 板书或旁注三、低压线路的接线方式 （－）放射式接线（图5-5）（二）树干式接线（图5-6）图5-7a 和b 是一种变形的树干式接线，通常称为链式接线。
（三）环形接线（图5-8）第二节 工厂电力线路的结构和敷设一、架空线路的结构和敷设架空线路由导线、电杆、绝缘子和线路金具等主要元件组成（参看图5-9）。
为了防雷，有的架空线路（35kV 及以上线路）上还装设有避雷线（架空地线）。
工厂供电教案
工厂供电教案一、引言工厂供电是指为工厂提供稳定可靠的电力供应，以保障工厂正常运转和生产的需要。
工厂供电教案旨在帮助工厂管理人员和工程师了解工厂供电的基本原理、常见问题和解决方案，以及如何有效管理和维护工厂供电系统。
二、工厂供电系统概述1. 工厂供电系统的组成工厂供电系统主要由电源、变压器、配电装置、电缆、开关设备和用电设备等组成。
2. 工厂供电系统的分类工厂供电系统根据电源类型和电压等级的不同，可分为市电供电系统和自备电源供电系统，以及低压供电系统和高压供电系统。
三、工厂供电系统设计与规划1. 工厂用电负荷计算工厂用电负荷计算是工厂供电系统设计的基础，需要考虑工厂的生产设备、照明设备、空调设备等的功率需求，并合理估计未来的负荷增长。
2. 工厂供电系统的容量选择工厂供电系统的容量选择应考虑工厂用电负荷的需求，以及电源的可靠性和经济性。
通常采用备用容量和负荷率两种方法进行容量选择。
3. 工厂供电系统的布置和接地设计工厂供电系统的布置应考虑电源与用电设备之间的距离、电缆的敷设方式和长度等因素。
接地设计是为了保障供电系统的安全运行，防止电气事故和雷击等。
四、工厂供电系统的运行与维护1. 工厂供电系统的日常运行管理工厂供电系统的日常运行管理包括定期巡检、设备状态监测、故障处理和事故预防等，以保障供电系统的稳定运行。
2. 工厂供电系统的维护与保养工厂供电系统的维护与保养包括设备的定期检修、清洁和润滑，以及设备的更换和升级等，以延长设备的使用寿命和提高系统的可靠性。
3. 工厂供电系统的故障排除与修复工厂供电系统的故障排除与修复需要根据故障的类型和原因进行分析和处理，常见的故障包括电源故障、电缆故障和开关设备故障等。
五、工厂供电系统的节能与优化1. 工厂供电系统的节能措施工厂供电系统的节能措施包括采用高效节能设备、合理规划用电负荷、优化供电系统的运行参数和控制策略等。
2. 工厂供电系统的优化方案工厂供电系统的优化方案包括改进供电系统的结构和布置、优化电源和变压器的选择、提高供电系统的可靠性和稳定性等。
厂用电主接线课程设计

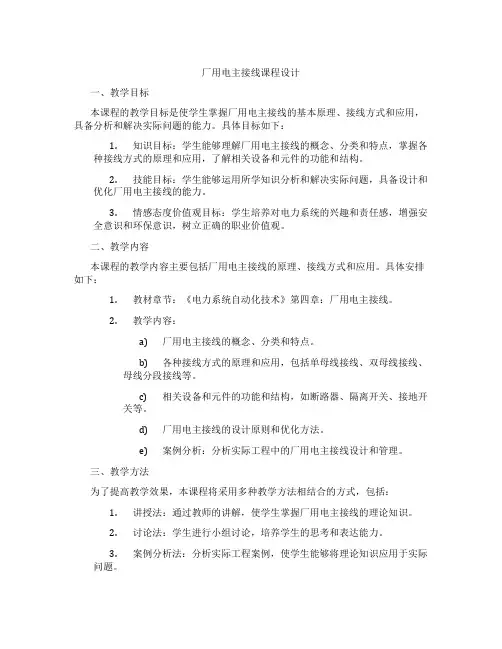

厂用电主接线课程设计一、教学目标本课程的教学目标是使学生掌握厂用电主接线的基本原理、接线方式和应用，具备分析和解决实际问题的能力。
具体目标如下：1.知识目标：学生能够理解厂用电主接线的概念、分类和特点，掌握各种接线方式的原理和应用，了解相关设备和元件的功能和结构。
2.技能目标：学生能够运用所学知识分析和解决实际问题，具备设计和优化厂用电主接线的能力。
3.情感态度价值观目标：学生培养对电力系统的兴趣和责任感，增强安全意识和环保意识，树立正确的职业价值观。
二、教学内容本课程的教学内容主要包括厂用电主接线的原理、接线方式和应用。
具体安排如下：1.教材章节：《电力系统自动化技术》第四章：厂用电主接线。
2.教学内容：a)厂用电主接线的概念、分类和特点。
b)各种接线方式的原理和应用，包括单母线接线、双母线接线、母线分段接线等。
c)相关设备和元件的功能和结构，如断路器、隔离开关、接地开关等。
d)厂用电主接线的设计原则和优化方法。
e)案例分析：分析实际工程中的厂用电主接线设计和管理。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式，包括：1.讲授法：通过教师的讲解，使学生掌握厂用电主接线的理论知识。
2.讨论法：学生进行小组讨论，培养学生的思考和表达能力。
3.案例分析法：分析实际工程案例，使学生能够将理论知识应用于实际问题。
4.实验法：安排实验室实践，使学生能够亲手操作，加深对知识的理解和记忆。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：《电力系统自动化技术》。
2.参考书：相关领域的专业书籍。
3.多媒体资料：教学PPT、视频、图片等。
4.实验设备：电力系统自动化实验装置。
5.网络资源：相关领域的学术论文、技术报告等。
五、教学评估本课程的教学评估将采用多元化的方式，以全面、客观、公正地评价学生的学习成果。
评估方式包括：1.平时表现：通过课堂参与、提问、讨论等环节，评估学生的学习态度和思考能力。
机电设备维修专业-工厂供电课程教案47-48课-供电系统二次回路接线图
教学设计
展开接线图是根据原理接线图绘制的。
展开接线图是将二次设备按其线圈和触点的接线回路展开分别画出，组成多个独立回路，是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依据。
展开接线图的特点如下：
（1）按不同电源回路划分成多个独立回路。
例如：交流回路，又分电流回路和电压回路，都是按A、B、C、N相序分行排列的，直流回路又分控制回路、合闸回路、测量回路、保护回路和信号回路等；在这些回路中，各继电器（装置）的动作顺序是自上而下、自左至右排列的。
（2）在图形的上方有对应的文字说明（回路名称、用途等），便于读图和分析。
（3）各导线、端子都有统一规定的回路编号和标号，便于分类查线、施工和维修。
（4）图11-2中右侧为与二次接线有关的一次接线图，左边为保护回路展开图。
其上为交流回路，下为直流操作回路和信号回路。
结合电路图进行分
析
结合图片进行分析
19min
21min
10kV线路过电流保护原理图。
(完整版)工厂供电教案第一章
(完整版)工厂供电教案第一章课题教学目标教学重点教具准备教学环节导入知识讲授工厂供电的意义、要求及本课型复习课课程任务了解工厂供电的意义、要求及课程任务。
了解工厂供电系统的组成掌握变配电所的任务。
工厂供电系统的组成。
教学难点工厂供电的意义、要求讲解、启发、引导及适课件教学方法当实物演示教学过程教师指导学生活动一、定义工厂供电:工厂所需电能的供应和分配,亦称工厂配电.思考讨论二、意义意义：电能在工业生产中的重要性,并不在于它在产品成本中或投资总额中所占的比重多少,而在于实现电气化后可以大大增加产量,提高产品质量,提高劳动生举例产率,降低生产成本,减轻工人的劳动强度,改善工人的劳动条件,有利于实现生产过程自动化。
三、要求要求：(1)安全在电能的供应、分配和使用中,不应发生人身事故和设备事故。
学生画图可靠应满足电能用户对供电可靠性的要求。
优质应满足电能用户对电压和频率等质量的要求。
经济供电系统的投资要少,运行费用要低,并尽可能地节约定义记忆电能和减少有色金属消耗量。
(5)应合理地处理局部和全局、当前和长远等关系注意点总结板书设计教学回顾四、本课程任务课程任务：主要是以企业供配电系统的一次部分为主，讲述一般企业内部的电力供应和分配问题。
掌握主要一次电气设备的功能、结构、原理，并初步掌握使用、安装、检修、试验的基本技能。
掌握企业的负荷计算、短路电流计算，一次主要电气设备的选择和校验。
掌握企业变配电所的结构、所址、布置及安图。
掌握一般企业供配电系统的初步设计。
同时了解发电厂及电力系统的基本知识，为今后从事企业供配电技术工作奠定基础小结对比一、工厂供电的定义二、工厂供供电的意义三、工厂供电的任务领导检查课题工厂供电系统及用电负荷教学1.了解工厂供电的意义、要求及课程任务。
2.了解工厂供电系统的组成目标3.掌握变配电所的任务。
教学工厂供电系统的组成。
重点教具课件准备课型复习课教学难点用电负荷讲解、启发、引导及适教学方法当实物演示教学过程教学环教师指导学生活动节一.工厂供电系统概况工厂供电系统的组成:一般中型工厂的电源进线是6～10kV.车间变电所低压用电设备思考讨论知识讲授电源进线高压配电所高压用电设备电源进线电源进线高压配电所举例(HDS)6~10kvCM1号车间2号车间3号车间变电所变电所变电所(STS1) (STS2) (STS3)学生看图220/380VC联络线联络线用电设备用电设备用电设备定义记忆对于大型工厂及某些电源进线电压为35kV及以上的中型工厂,一般经过两次降压。
工厂供电教案
工作时间短，停歇时间长，负荷冲击不大
3、断续周期工作制
时做时歇，一般工作周期<10min
负荷持续率
其中，t工作时间T周期t0停歇时间
目的：换算到统一的负荷持续率下，便于统计其等效功率
该类设备的额定PN是对应某一标准的εN的，若实际的ε≠εN，则实际的Pe应按同一周期内等效发热条件换算。
2.1电力负荷和负荷曲线
教学目的
掌握和理解负荷及负荷曲线的意义
重点难点
重点：掌握负荷和负荷曲线的基本知识
作业布置
其它记载
本次课主要内容：
电力负荷的基本概念和分类
负荷曲线图的基本概念
第一节电力负荷和负荷曲线
一、电力负荷的概念
工厂用电设备的用途及用电特点：
1、拖动生产机械的电动机
连续稳定型：水泵、通风机、搅拌机等。工作连续且功率输出稳定
教案授课顺序：第5次课
授课日期
07.09.12
班级
05G67
专业
机电
教学内容
2.3工厂供配电系统的功率损耗和电能损耗
2.4工厂计算负荷的确定
教学目的
了解供配电系统中的损耗的原因及其计算，掌握综合确定工厂的计算负荷
重点难点
重点：功率损耗及其计算
作业布置
其它记载
本次课主要内容：
了解供配电系统中的损耗成因
三相不对称：系统运行参数不对称，三相用电负荷不对称等引起。
补充讲解：
电压偏差的影响：无论高于或低于额定电压，均对设备产生不良影响。
电压调整方式：变压器有载调压，改善线路状况，保持三相平衡，加投无功补偿。
3、可靠性
一级负荷：中断供电会导致人身伤亡，或政治经济上造成重大损失的
厂用电主接线课程设计
厂用电主接线课程设计一、课程目标知识目标：1. 学生能理解并掌握厂用电主接线的基本概念、原理及作用；2. 学生能掌握厂用电主接线的常见类型及特点；3. 学生能了解厂用电主接线在电力系统中的应用及重要性。
技能目标：1. 学生能运用所学知识，分析并设计简单的厂用电主接线图；2. 学生能运用相关设备进行厂用电主接线的安装、调试与维护；3. 学生能运用专业软件对厂用电主接线进行仿真分析。
情感态度价值观目标：1. 学生能认识到厂用电主接线在电力系统中的关键地位，增强对电力工程职业的认同感；2. 学生能养成严谨、认真、负责的学习态度，具备良好的团队合作精神；3. 学生能关注电力行业的发展动态，积极投身电力科技创新，为我国电力事业贡献力量。
课程性质：本课程为电力工程类专业课程，以实践性、应用性为主。
学生特点：学生具备一定的电力系统基础知识，对厂用电主接线有一定了解，但实践操作能力有待提高。
教学要求：结合学生特点，注重理论联系实际，强化实践操作训练，提高学生的动手能力和创新能力。
通过课程学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容1. 厂用电主接线基本概念与原理- 电流、电压、功率等基本参数；- 接线方式、运行方式及保护方式；- 厂用电主接线在电力系统中的作用。
2. 厂用电主接线类型及特点- 开关柜、配电柜、控制柜等设备；- 高压、低压主接线类型；- 不同类型主接线的优缺点及应用场景。
3. 厂用电主接线设计与分析- 设计原则与依据；- 主接线图绘制方法；- 主接线参数计算与设备选型。
4. 厂用电主接线安装、调试与维护- 施工工艺与要求；- 设备安装、接线及调试；- 常见故障分析与处理。
5. 厂用电主接线仿真分析- 专业软件介绍与操作；- 仿真模型搭建；- 仿真结果分析及应用。
教学内容安排与进度：第一周：厂用电主接线基本概念与原理；第二周：厂用电主接线类型及特点；第三周：厂用电主接线设计与分析；第四周：厂用电主接线安装、调试与维护；第五周：厂用电主接线仿真分析。
天津大学《工厂供电》第3章工厂供配电系统的一次接线教案.ppt
（2）内桥式主接线
这种主接线大大提高了供电 的可靠性和灵活性。适用于大中 型企业的一、二级负荷供电。
适用于： ①供电线路长，线路故障几率大； ②负荷比较平稳，主变压器不需要频 繁切换操作； ③没有穿越功率的终端总降压变电所。
课件
（3）外桥式主接线
适用于： ①供电线路短，线路故障几率小； ②负荷变化大，主变压器需要频繁 切换操作； ③有穿越功率流经。
课件
课件
二、对变电所主接线的要求
1 安全 充分保证人身和设备的安全
2 可靠 应满足用电单位对供电可靠性的要求。
3 灵活 能适应各种不同的运行方式，操作检修方便。
4 经济 主接线设计应简单，投资少，运行管理费用低。
课件
课件
三、变电所主接线的表示方法
变电所的主接线是实现电能输送和分配的一 种电气接线，在变电所主接线图中将导线或电缆、 电力变压器、母线、各种开关、避雷器、电容器
课件
（2）容量 ① 1台变压器：SN ≥ SC ② 2台变压器：SN = (0.6～0.7) SC SN ≥ SC（Ⅰ+Ⅱ） ③ 单台容量不宜超过1000KVA
课件
例3-1 某一车间变电所（10kV/0.4 kV），总计算负 荷为1350 kVA，其中一、二级负荷680kVA。试选择变 压器的台数和容量。
课件
4. 桥式接线
（1） 内桥式接线:断路器跨在进线断路器的内侧，靠近 变压器。
① 结构： （如右图）
② 特点：
接线简单，经济，可靠性 高，安全，灵活 。
③ 适用范围：
Ⅰ、Ⅱ级负荷、线路长、 负荷平坦。 35kV及以上总 降压变电所两路电源供电 及两台变压器。
课件
（2） 外桥式接线 断路器跨在进线断路器的外侧，靠近电源侧。
工厂电力线路教案(加精)
平凉职业技术学院教师授课教案课程名称：工厂供电2006 年至2007 年第 1 学期第28 次课授课教师：陈剑授课日期：2006 年12 月20 日第—节工厂电力线路及其接线方式一、电力线路的任务和类别电力线路是电力系统的重要组成部分，担负着输送和分配电能广重要任务。
电力线路按电压高低分，有高压线路即1kV以上线路和低压线路即1kV及以下线路。
电力线路按结构型式分，有架空线路、电缆线路和车间（室内）线路。
二、高压线路的接线方式（－）放射式接线（图5-1）（二）树干式接线（图5-2）要提高供电可靠性，可采用双干线供电或两端供电的接线方式，如图5-3a、b所示。
（三）环形接线（图5-4）环形接线，实质上是两端供电的树干式接线。
三、低压线路的接线方式（－）放射式接线（图5-5）（二）树干式接线（图5-6）图5-7a和b是一种变形的树干式接线，通常称为链式接线。
（三）环形接线（图5-8）第二节工厂电力线路的结构和敷设一、架空线路的结构和敷设架空线路由导线、电杆、绝缘子和线路金具等主要元件组成（参看图5-9）。
为了防雷，有的架空线路（35kV及以上线路）上还装设有避雷线（架空地线）。
为了加强电杆的稳固性，有的电杆还安装有拉线或扳桩。
（－）架空线路的导线导线是线路的主体，担负着输送电能的功能。
导线材质有铜、铝和钢。
架空线路一般采用裸导线。
裸导线按其结构分，有单股线和多股绞线。
绞线又有铜绞线、铝绞线和钢芯铝绞线。
架空线路一般情况下采用铝绞线（LJ）。
钢芯铝绞线其横截面结构如图5-10所示。
（二）电杆、横担和拉线电杆是支持导线的支柱，是架空线路的重要组成部分。
电杆按其采用的材料分，有木杆、水泥杆和铁塔。
电杆按其在架空线路中的地位和功能分，有直线杆、分段杆、转角杆、终端杆、跨越杆和分支杆等型式。
图5-11是上述各种杆型在低压架空线路上应用的示意图。
横担安装在电杆的上部，用来安装绝缘子以架设导线。
常用的横担有木横担、铁横担和瓷横担。
工厂供电教案范文
工厂供电教案范文一、教学目标1.了解工厂供电的基本知识，包括工厂供电的基本概念、主要电力设备和供电方式。
2.了解工厂供电的常见问题及其解决方法。
3.培养学生分析和解决工厂供电问题的能力。
二、教学内容1.工厂供电的基本概念工厂供电指的是为工厂提供电力供应，以满足生产和生活所需。
它是工厂正常运行和生产的重要保障，也是工人员安全生产的基础。
工厂供电主要由电力公司负责供应，并通过电缆、变压器和配电装置等电力设备传输和分配电能。
2.主要电力设备(1)电缆：用于输送电力的导线。
它通常由铜、铝等导电材料制成，具有良好的导电性能和机械强度。
(2)变压器：用于将高压电能转换成适合工厂使用的低压电能。
它由铁芯和线圈组成，通过电磁感应原理实现电能的变换。
(3)配电装置：用于将变压器输出的电能分配给各个用电设备。
它包括断路器、接触器、保护装置等，用于保证电能的安全和可靠供应。
3.供电方式工厂供电通常采用三相交流供电方式，即同时提供三相电流和一个中性线。
三相电因其功率大、输送距离远和输送效率高等优点，成为工厂供电的首选方式。
其电压一般为380V或400V，频率为50Hz或60Hz。
在特殊情况下，也可以采用单相交流供电方式，但功率较小。
三、教学过程1.导入向学生提问：“你所在的城市中有哪些大型工厂？”“这些工厂是如何供电的呢？”引导学生思考和讨论。
2.知识讲解通过PPT、动画等形式，详细讲解工厂供电的基本概念、主要电力设备和供电方式。
并结合实际案例，解释工厂供电的重要性和优缺点。
3.讨论与交流分组讨论工厂供电的常见问题，并让每个小组汇报讨论结果。
引导学生思考如何解决这些问题，并与其他小组进行交流和讨论。
4.活动设计设计一个工厂供电问题的案例，并要求学生通过分析和解决问题。
让学生以小组形式展示他们的解决方案，并进行评价和讨论。
5.总结与提升总结工厂供电的基本知识和解决问题的方法，并与学生共同思考如何进一步提高工厂供电的可靠性和安全性。
《工厂供电》教学课程实施方案
《工厂供电》教学课程实施方案一、课程基本情况与说明课程名称：工厂供电英文名称：The factory supplies power学时：开设学期：适用专业：课程类别：课程性质：教材：《工厂供电》，刘介才，机械工业出版社，2009.12二、课程的性质、目的和任务本课程是高职高专电气自动化专业设置的一门主干专业课。
它的目的是使学生通过本课程的学习，获得工厂供电方面的基本理论知识，对工厂供电设计、供电设备的选择及整定、短路电流的计算等，有一个较为系统的认识。
本课程的基本任务，主要是讲述中、小型机械类工厂内部的电能供应和分配问题，使学生初步掌握中、小型工厂供电系统运行维护及简单设计计算所必需的基本理论和基本知识，为今后从事工厂供电技术工作奠定初步的基础。
本课程实践性较强，学习时应注意理论联系实际，培养实际实用能力。
二、培养目标1、方法能力目标(1)培养学生谦虚、好学的态度(2)培养学生勤于思考、做事认真的良好作风(3)培养学生良好的职业道德2、社会能力目标(1)培养学生的沟通能力及团队协作精神。
(2)培养学生分析问题、解决问题的能力(3)培养学生勇于创新、敬业乐业的工作作风(4)培养学生的质量意识、安全意识(5)培养学生的社会责任心、环保意识3、专业能力目标（1）、根据电力系统电源中性点的几种运行方式，能根据电压等级和接地电流的大小，确定出接地方式的能力（如接地电流多大时应采用中性点经消弧线圈接地、66KV及以上和220/380V电压等级应采用中性点直接接地运行方式）。
（2）、具有选择各种设备的能力（比如开关设备、保护设备、变换设备等）。
（3）、具有分析、比较变电站主接线方案的能力（4）、对照方案，合理布置现场模拟布线的能力。
（5）、具有电力负荷统计计算和反故障措施的能力。
（6）、具有触电急救的能力。
三、与前后课程的联系1、前导课程“电工基础”、“电子技术”、“自动检测与转换技术”等课程来培养学生分析电路的基本能力。
工厂供电第五版教学设计 (2)
工厂供电第五版教学设计一、课程简介本课程是关于工厂供电的教学设计，旨在介绍工厂供电的相关知识和技能，让学生了解工厂供电的工作原理、设备及其维护保养等方面的内容。
本课程适用于电力专业相关专业的本科和研究生。
二、课程目标通过学习本课程，学生应该能够：•掌握工厂供电系统的相关知识和技能；•理解工厂供电系统的工作原理和结构；•能够识别并解决工厂供电系统中的常见问题；•能够对工厂供电系统进行维护和保养。
三、教学内容1. 工厂供电系统的概述1.1 工厂供电系统的定义和作用1.2 工厂供电系统的组成部分1.3 工厂供电系统与电网之间的关系2. 工厂供电系统的结构2.1 主接线系统2.2 配电系统2.3 保护系统2.4 控制系统2.5 信号系统3. 工厂供电系统设备3.1 变电设备3.2 开关设备3.3 变压器3.4 电机3.5 发电机4. 工厂供电系统的运行与检修4.1 工厂供电系统的运行4.2 工厂供电系统的检修4.3 工厂供电系统维护保养5. 工厂供电系统常见问题及处理方法5.1 过电压、欠电压5.2 短路故障5.3 过流保护5.4 能耗计量问题5.5 电源电压异常5.6 断电保护四、教学方式与方法本课程采用传统的教学方式（授课+讲解），同时采用工程实例和案例分析，通过老师的讲解和学生的研讨和讨论，让学生能够掌握理论与实际相结合的授课方法。
此外，本课程将充分发挥实验室、模拟系统等实践教学环节的作用，提高学生的实际操作能力。
五、教学评价本课程将采用多种方式对学生的学习效果进行评价，包括平时作业、课堂测验、论文等，同时也会注重对学生综合能力的评价，包括理解、分析、解决问题的能力、实践操作能力等。
六、教材•贾振华等编著：《工厂供电系统设计与运行》•《电力系统及自动化教程》•电力系统及自动化专业课程设计与实验•相关期刊和论文七、教学进度安排教学内容课时数起止时间工厂供电系统的概述 2 第1周教学内容课时数起止时间工厂供电系统的结构 6 第2周-第4周工厂供电系统设备8 第5周-第8周工厂供电系统的运行与检修 6 第9周-第11周工厂供电系统常见问题及处理方法 4 第12周-第13周课程复习、考试 2 第14周-第15周八、教学团队本课程教学团队将由电力专业多名教师参与，其中主讲教师应具有相关领域的教育经验和技术经验，以确保教学的权威性和实用性。
工厂供电教学设计教学设计
工厂供电教学设计教学设计课程设计《工厂供电》是一门实践性强的课程，为适应培养知识面宽广、适应性强的复合型高技能人才的要求，本课程按照“以应用为目的，以够用为度，以讲清概念，强化应用为重点”的原那么，强调根本知识和根本技能，注重素质教育，强化工程技术应用能力的培养。
本课程建设模式为工程化教学，以任务驱动的方式，在完成任务的根底上，将知识传授给学生。
力求通俗易懂，以适应高职高专学生的学习需求，强调方法应用，培养学生分析解决问题的能力和综合应用的能力。
1个大工程贯穿于整个课程学习中，大工程下又分为4个模块，8个小工程，具体教学内容如下〔整个教学内容贯穿一个大工程中，大工程分为4个模块，细分为8个小工程+企业实习参观〕教学内容模块〔工作任务或教学单元知识内容与要求〔必备的知识〕技能内容与要求〔应具备的技能〕参考课时模块一某机械或模块〕工程一:供任务一：供配电1.能初步对变配电一次主接线进行阅读；系统的认识2.能初步绘制变配电一次系统厂的供图；6电与配配电系统概任务二：电力系3.熟悉常用电气器件的图形符电述统中性点的运行号及字母符号；,熟悉各种常用上下压电器的使用方式与特点任务一：电力变工程二:高压器和互感器认4.能根据用户要求，进行负荷计算及无功补偿5.能分析供配电系统短路的原因并进行短路电流计算；低压设备的运行与维护识和使用任务二：上下压一次设备运行与维护6.能根据计算负荷对电气设备进行选择和校验.7.能够识读变配电所平面布置图68.能认读电气照明系统图和平项目三:某任务一：电力负面图；机械厂负荷荷的计算9.能根据要求选择母线、导线和计算和无功功率计算及补偿任务二：无功功率计算及补偿电缆截面10.具有一定的识图能力，能看懂有关电缆图纸11．能够根据电缆图纸进行安8工程四：某任务一：工厂短路电流计算机械厂短路任务二:工厂变配装、接线等电流计算及电气设备选择工程五:某机械厂供配电系统线路选择、计算及敷设电所设备选择与校验任务一：工厂电力线路接线方案选择、敷设任务二:工厂导线、电缆截面积选择计算任务三：识读工厂电力线路电气安装图88护装置工程六:某护装置机械厂供配电系统的保护模块二工程七:某任务一：继电保1.能认识二次回路的两种操作电源2.能认识各种测量仪表并会使用3.能看懂断路器控制回路图纸4.能根据图纸，分析简单地继电任务二：过电流保护原理5.认识常用继电保护电气符号保护装置及其接线6.能看懂二次接线图7.根据施工单能够安装一次元88.根据二次原理图和接线图，能8.根据二次原理图和接线图，能厂供配电的控制与保护机械厂供配电系统的二次回路与自动装置件；任务一：供配电系统的二次回路够进行二次接线及质量检测。
厂用电接线设计课程设计
厂用电接线设计课程设计一、教学目标本课程的教学目标是使学生掌握厂用电接线设计的基本原理和方法，能够独立完成简单的厂用电接线设计。
1.掌握厂用电系统的基本组成和接线原理。
2.熟悉厂用电系统的保护措施和故障处理方法。
3.了解厂用电系统的设计规范和注意事项。
4.能够根据用电设备的要求，进行合理的电路设计和连接。
5.能够正确选择和使用电气元件，保证电路的稳定性和安全性。
6.能够进行厂用电系统的调试和维护，解决常见的故障问题。
情感态度价值观目标：1.培养学生的创新意识和团队合作精神，能够积极参与厂用电设计的过程。
2.培养学生的安全和责任意识，能够严格遵守厂用电设计的相关规定。
3.培养学生的环保意识，能够考虑用电系统的节能和环保要求。
二、教学内容本课程的教学内容主要包括厂用电系统的基本原理、接线设计和故障处理。
1.厂用电系统的基本原理：介绍厂用电系统的组成、工作原理和接线方式。
2.厂用电系统的接线设计：讲解接线设计的基本步骤、注意事项和设计规范。
3.厂用电系统的保护措施和故障处理：介绍保护措施的原理和应用，讲解常见故障的排查和处理方法。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式。
1.讲授法：通过讲解和演示，使学生掌握厂用电系统的基本原理和设计方法。
2.讨论法：通过小组讨论和交流，培养学生的团队合作精神和创新意识。
3.案例分析法：通过分析实际案例，使学生能够将理论知识应用到实际问题中。
4.实验法：通过实验操作，使学生能够亲手实践，加深对理论知识的理解和掌握。
四、教学资源为了支持教学内容和教学方法的实施，本课程将准备以下教学资源：1.教材：选用权威、实用的教材，作为学生学习的主要参考资料。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT和教学视频，提高学生的学习兴趣和效果。
4.实验设备：准备齐全的实验设备，为学生提供实践操作的机会。
通过以上教学资源的支持，学生将能够更好地学习和掌握厂用电接线设计的相关知识和技能。
厂用电接线设计课程设计
厂用电接线设计课程设计一、课程目标知识目标：1. 理解并掌握厂用电接线设计的基本原理和概念；2. 学习并熟悉厂用电接线图的相关符号、线路表示方法；3. 掌握厂用电接线设计中常见的设备及其功能；4. 了解厂用电接线设计的安全规范和标准。
技能目标：1. 能够阅读并分析厂用电接线图；2. 能够运用所学知识，进行简单的厂用电接线设计；3. 能够运用相关工具和软件进行厂用电接线图的绘制；4. 能够根据实际需求，提出合理的厂用电接线设计方案。
情感态度价值观目标：1. 培养学生对厂用电接线设计学科的兴趣和热情；2. 增强学生的团队合作意识，培养协同解决问题的能力；3. 培养学生严谨、务实的学习态度，注重实践操作能力的提升；4. 提高学生的安全意识，强调安全生产的重要性。
课程性质：本课程为专业实践课程，以理论为基础，实践为核心，结合实际工程案例，培养学生的厂用电接线设计能力。
学生特点：学生具备一定的电气基础知识，具有较强的学习能力和动手操作能力，但对厂用电接线设计方面的知识相对薄弱。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的主观能动性，提高学生的实际操作能力。
将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 基本原理与概念：- 厂用电接线设计的基本原理；- 厂用电接线图的相关符号与线路表示方法；- 厂用电接线设计中的主要设备及其功能。
2. 教学大纲：- 第一周：厂用电接线设计基本原理学习；- 第二周：厂用电接线图符号与线路表示方法学习；- 第三周：厂用电接线设计中主要设备的学习；- 第四周：厂用电接线设计案例分析与实践操作。
3. 教材章节及内容：- 第一章：电气工程基础，涵盖厂用电接线设计基本原理；- 第二章：电气图形符号与接线图，涵盖厂用电接线图相关内容；- 第三章：电气设备，介绍厂用电接线设计中的主要设备；- 第四章：厂用电接线设计案例分析，结合实际案例进行分析。
4. 教学内容安排与进度：- 前三周，每周安排一次理论教学，一次实践操作；- 第四周，进行综合实践操作，结合实际案例进行分析。
厂用电接线的设计原则和接线形式剖析PPT学习教案
考虑到电厂用电动机的容量、我国电动机的生产状 况，其电压与容量的相互关系、供电系统的经济性 ，一般供电网络的电压为 低压0.4kV，高压3、6、 10kV。分析各高压供电网的特点，结合实践经验， 得出如下结论：
发电机： 单机容量PN <60MW，发电机电压UN=10.5kV ； 3单k机V和容3量8P0N/（22100V0-300MW），宜用6kV和 3单8机0/容22量0VPN>300MW，宜用10kV、3kV、 380/220V
于它所代替的厂用工作变中容量最大的一台的容量。在大型 电
厂，特别是火电厂，由于每台机组厂用负荷较大，常采用明 备
用【配电置厂原类则别 见下表所示厂】用高。压变压器
厂用低压变压器
一般电厂
6台及以下设1台备用 变
6台以上设2台备用变
8台及以下设1台备用 变
8台以上设2台备用变
5台及以下设1台备用
机、炉、电单元控制
第10页/共30页
三、厂用电的电压等级
考虑因素有三: 低压为380V，高压有3kV、6kV、10kV. 1、发电机额定电压 ：
1)发电机容量在60MW及以下，发电机电压10.5kV，采用 3kV厂用高压，发电机电压6.3kV，采用6kV厂用高压；
2）发电机容量在100-300MW时，采用6kV厂用高压； 3）发电机容量在600MW以上，采用6kV厂用高压或3kV
第2页/共30页
热电厂的热网给水泵和凝结水泵 其它辅机：油泵、消防泵、疏水泵、行车、电除尘、 直流系统的充电设备、备用励磁机、各种电动阀门等 。 化学水处理车间、修配车间等用电设备。
第3页/共30页
变电所的耗电设备
大型变电所中主要所用负荷是变压器强油循环冷 却装置的油泵、水泵、风扇、蓄电池充电设备、油处 理设备、空气压缩机、变压器检修间、采暖通风等。
工厂供电接线方式教案
2012/ 2013学年度第一学期教 案审批签字：课程名称 工 厂 供 电授课教师授课班级 机电11-4班授课日期 2012年10月10日 授课章节 单元3-1主接线方案的设计原则授课方法讲授法教学资源教学目标学习目标：1.熟悉电气主接线的基本形式、接线特点及应用；2.了解发电厂变电站电气主接线的 设计步骤；德育目标：为今后同学们接触实物并进行应用打下良好的基础，培养学生的学习兴趣。
教学重点 和难点重点：工业企业变配电所的典型接线方案难点：变配电所的接线方案和线路敷设的技术要求。
新课导入 及复习提问1.工厂变配电所的基本要求2.何为接线图以及接线图的分类3.检验变配电所主要电气设备图形符号3.1.1简述用规定的符号和文字表示电气设备的元件及其相互之间连接顺序的图叫接线图，也可称为电路图。
通常以单线图的形式表示（即用一根线表示三相对称电路），个别情况下，如三相电路不对称时，则用三线图表示。
工厂变配电系统的接线图按其在变配电所中的作用分可为一次接线图和二次接线图。
一次接线图又称主电路图、主接线图、一次系统图，表示电能接受和分配路线（即电从哪里来，配到哪里去）的系统图。
用来表示控制、指示、测量和保护一次电路及其设备运行的电路图，叫两次电路接线图，又称二次电路图、二次回路图、二次系统图。
两次电路通常是通过电压互感器和电流互感器与主电路相联系的。
一次电路图中的所有电气设备称为一次设备或一次元件；二次电路图中的所有电气设备称为二次设备或二次元件。
一次接线时变配电所电气部分的主体，对系统运行、变配电所的结构、电气设备选择及布置、电能质量等起决定性作用，因此对工场变配电所有下列基本要求：（1）安全性。
（2）可靠性。
（3）灵活性。
（4）经济性。
3.1.2 主接线方案的设计原则变配电所主接线时由变压器、母线、隔离开关、断路器和电抗器等电气设备及其线路连接而成的。
主接线应按不同等级的负荷对供电可靠性的要求、允许停电时间及用电单位规模、性质和负荷大小，并结合地区供电条件综合选定。
