联锁试验方法修订稿
联锁试验作业指导书

中国铁路通信信号上海工程公司
文件编号:S/JZ 版序:A 修改状态:0 共 11 页
作 业 指 导书
标题: 电气集中联锁试验 ⑷站内电码化试验
页码: 第 9 页
确认站内电码化的区段范围符合设计规定;复核、检测电码化发 送频率信息的正确性。 5.5.4 开通联锁试验 开通联锁试验须在室内外人员配合下进行。 ⑴道岔试验 倒装后的道岔转辙机试验须待所属轨道区段处于调整状态时进 行,试验项目、内容与要求同 5.5.3-⑵。 ⑵轨道电路试验 轨道电路试验须在已排除老设备干扰及无车辆占用的情况下进 行,重点是检验轨道电路的调整状态、分路状态的电气参数符合规定 要求, 验证每个区段的室外状态与室内继电器动作、 控制台表示一致。 一送多受或被分割的轨道区段,须对每一个分支轨道区段分别进 行分路有效性试验,确认任何一个分支轨道区段被短路时,相应的分 支轨道继电器和主轨道继电器均应失磁。 复核全站的轨道电路极性交叉。
中国铁路通信信号上海工程公司
文件编号:S/JZ 版序:A 修改状态:0 共 11 页
作 业 指 导 书
标题: 电气集中联锁试验 5.1 前提条件
页码: 第 3 页
室内各部设备间配线连接已全部完成并导通,设备已经过性能检 测良好并全部安装完毕。 5.2 准备工作 5.2.1 成立信号联锁试验小组,组长由项目总工程师担任,组员由 工程技术主管及相关技术人员担任。 5.2.2 按照设计联锁图表规定内容拟订试验项目;制备联锁试验表 格,配备有关试验用检测仪表。 5.2.3 核对导通室内各部配线,检查室内各类电源是否送到相关电 源端子,并分别进行电压测试、对地和混电测试、电源环线断线测试, 检查全部正确无误后,插接继电器并进行试送电试验。 5.2.4 根据站场实际情况制作轨道电路模拟盘、单项设备试验用临 时送电装置,以及信号机模拟电路、道岔转辙机模拟电路、接近和离 去模拟电路及场间联系模拟电路(如有场间联系关系时) 。 5.3 试验方式 5.3.1 模拟试验时,室内采用操作控制台按钮、观察有关继电器动
联锁试验技术交底范本

联锁试验技术交底1技术交底范围XXX信号工程联锁试验。
2设计情况2.1本工程是基本建设、还是大修更改,根据实际情况确定。
2.2本工程采用计算机联锁、还是6502电气集中,根据设计要求。
2.3站内电码化:车站站内采用97型25HZ相敏轨道电路,新设25HZ相敏轨道电路叠加四线制电码化,正线采用叠加预发码,侧线采用叠加发码。
2.3.1发码设备采用ZPW-2000G设备,正线采用ZPW.F型电码化发送器;侧线采用ZP.F-G 型电码化发送器。
3施工准备3.1作业准备3.1.1检查试验用图纸、工具仪表、材料齐备。
3.1.2组织参与试验人员熟悉设计文件。
3.1.3复核试验各类测试表格准备齐备。
3.1.4制作模拟盘。
3.2材料要求3.2.1室内外设备器材均已检修、测试合格后方能进行试验。
3.2.2室内绝缘测试必须符合《验标》要求。
3.3人员配置施工人员应结合施工方案。
机械、人员组合、工期要求进行合理配置。
作业工点负责人1人;技术人员2-4人;技工人员2-4人。
3.4机具准备电烙铁2把75W,电烙铁2把45W,万用表2块,移频测试表2块,压线钳2把,小工具2套,对讲机4台。
3.5技术准备:3.5.1内业技术准备在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前安全技术培训。
3.5.2外业技术准备(1)室内设备安装、核对配线完毕。
(2)设备及配线绝缘良好。
(3)试验用电源,负载容量满足设计要求。
(4)电源设备调试完成,各种技术指标符合设计要求。
(5)室内设备防雷、安全、工作地线连接完毕,接地电阻达到设备说明书和设计文件要求。
4施工工艺和方法4.1施工工艺流程:电源屏调试→空送电试验→插入设备送电试验→查找操作台错误信息→联锁采集、驱动一致性试验→联锁试验→清理现场→调试结束。
铁路信号联锁试验方法及要求

(一)基本联锁关系检查内容
16.人工延时解锁 办理进路信号开放后,列车接近,此时需
取消进路时,必须通过办理人工解锁手续 后,进路才能解锁。 进路人工解锁分为3分钟和30秒两种: (1)接车进路和正线发车进路需要3分钟; (2)侧向发车和调车进路需要30秒。
(一)基本联锁关系检查内容
三.信号联锁试验的基本要求
6.信号联锁试验人员的基本要求: (1)要有过硬的技术基本功; (2)了解工程概况及运输组织的有关要求; (3)熟悉信号联锁系统的工作原理; (4)在联锁试验前,要认真核对“两图一表”,
对有疑问的,要及时汇报并与设计沟通; (5)联锁试验要认真负责,不能有半点疏忽,对
(一)基本联锁关系检查内容
13.接近锁闭 接近锁闭的目的是当列车接近时,由于某种原因
造成信号关闭,为防止列车冒进时进路已解锁带 来的危险而采用的防护措施。 进站和出站信号的接近区段由设计根据线路运行 速度和列车紧急制动距离来设置。 侧线出站信号受侧向过岔速度限制,一般以股道 作为其接近锁闭区段。 调车进路的接近区段为信号机外方的第一区段。 未设接近区段的调车进路,一旦开放信号即构成 接近锁闭。
迂回条件时,通过变通方法而办理的进路。 当站场中存在“小八字”或因运营要求禁止使用的迂回
进路,在试验中应不能排出。 在联锁图表中,变通进路一般只考虑一条,如实际有多
条,而运输又确实需要时,须经设计同意、签认,并需及 时修改联锁图表。
(一)基本联锁关系检查内容
3.道岔位置不对信号不能开放 将所办进路上的所有道岔逐组置于不符合要求
一.铁道部对信号联锁试验管理的 有关规定
信号联锁的正确与否直接关系到行车安全,为此, 为了规范信号联锁试验管理,铁道部于2019年8 月25日颁布了《铁路信号联锁试验暂行办法》 (铁运〔2019〕149号),对信号工程设计、施 工及联锁验收作了以下规定:
联锁试验指导意见

信号联锁试验指导意见(2010年1月7~14日审查会议最终修改稿)一、基本联锁关系检查试验信号联锁关系试验的基本依据是信号联锁图表,它是对具体每条进路中应检查的联锁功能汇总,包含电路的各种联锁功能。
试验过程中应对各项要求进行逐项试验,核对其正确性。
1.进路号码:按联锁图表给定的进路号码,核对联锁进路号与所排进路的一致性。
在联锁图表中,对通过等组合进路以接车进路号加发车进路号组合填写,不单独计入进路总数中。
进站或接车进路信号显示一个黄色闪光灯光和一个黄色灯光,一般仍按组合进路计算,但在CTCS-2区段因列控中心报文编写需要此类进路,则需单独给出进路号。
在试验组合进路时特别要注意黄闪黄显示或1/18号及以上大道岔进路,检查是否存在与该进路平行或变通的条件而信号显示不符合黄闪黄显示的要求进路,如存在上述进路,则组合进路编号应与大号码组合进路相区别,信号显示和发码条件也应按普通道岔进路处理。
2.进路变通:指在站场中存在着与基本进路平行或“八字”迂回条件时,通过变通方法而办理的进路。
办理变更进路变更进路时需要按压进路始终端之间相应的变通或调车信号按钮。
如果在试验中发现存在多条变更进路的情况,应对联锁图表进行补充完善,并请设计签认变更进路变更进路。
3.道岔位置不对信号不能开放:将所办进路上的所有道岔逐组置于不符要求的位置并单锁,试排该条进路,其信号应不能开放。
4.道岔无表示信号关闭:办理进路并开放信号后,将与进路有关的所有道岔表示逐组断开(可采用断开室内道岔表示电路熔丝或断路器的方法),每次应能关闭信号。
5.区段占用不能开放信号:一是先模拟区段占用后办理进路,此时进路应不能锁闭(引导信号和调车进路的无岔区段除外)。
二是短路列车进路内的任一轨道区段,列车信号机应立即关闭;短路调车进路内的道岔轨道区段时(有保留电路的进路内方第一轨道区段除外),调车信号机亦应立即关闭。
试验时,必须按上述两种方法对进路内各区段逐个进行试验。
联锁试验方法及标准用语

联锁试验方法及标准用语第44条道岔联锁试验1. 试验时,联锁指挥人指挥联锁操作人操纵道岔,通知室内、室外、TDCS、GPC联锁试验人员确认道岔位置、核对道岔表示继电器的状态,联锁监督人根据室内、外联锁试验人员的汇报,与联锁指挥人、联锁操作人共同确认道岔开通位置、道岔表示、继电器状态、控制台(显示屏)光带显示一致。
2. 室外道岔位置核对标准用语联锁指挥人:XX道岔(尖轨、心轨)开通位置。
室外试验人:XX道岔(尖轨、心轨)开通XX道岔(或开通XX股道或XX安全线或XX设备)。
联锁指挥人:确认后复诵室外试验人汇报内容,XX道岔(尖轨、心轨)开通XX道岔(或开通XX股道或XX安全线或XX设备)。
3. 室内道岔表示继电器状态、微机监测、TDCS、GPC核对标准用语联锁指挥人:XX道岔(尖轨、心轨)继电器位置;微机监测、TDCS、GPC的显示。
室内、TDCS、GPC试验人:XX道岔(尖轨、心轨、总表示)继电器2QDJ(2DQJF)吸起(落下)、DBJ(FBJ)吸起;微机监测显示定位(或反位),光带表示正确;TDCS光带表示正确;GPC光带表示正确。
联锁指挥人:确认后复诵室内、TDCS、GPC试验人汇报内容,XX道岔(尖轨、心轨、总表示)继电器2QDJ(2DQJF)吸起(落下)、DBJ(FBJ)吸起;微机监测显示定位(或反位),光带表示正确;TDCS光带表示正确;GPC光带表示正确。
4. 禁止用“开通直股、弯股,开通正线、侧线,开通定位、反位,开通左边、右边”等用语。
5. 核对道岔位置时,室外试验人应站在岔前,面向岔心方向确认道岔位置。
6. 室外试验人员在确定有可动心轨的12号道岔、18号道岔、30号道岔、38号道岔开通位置时,尖轨、心轨要分别确认、向联锁指挥人汇报尖轨和心轨的开通位置。
7. 复式交分道岔要求采用排列进路的方式确认道岔位置。
第45条信号机联锁试验1. 试验时,联锁指挥人指挥联锁操作人开放信号,通知室内、外、TDCS、GPC联锁试验人员进行确认信号机显示,联锁监督人根据室、内外联锁试验人员的汇报,与联锁指挥人、联锁操作人共同确认信号机显示与控制台表示灯显示一致。

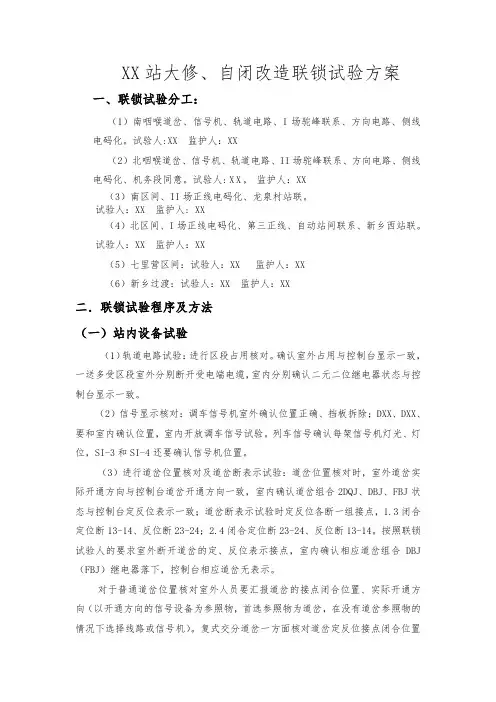

大修、自闭改造联锁试验方案

XX站大修、自闭改造联锁试验方案一、联锁试验分工:(1)南咽喉道岔、信号机、轨道电路、I场驼峰联系、方向电路、侧线电码化。
试验人:XX 监护人:XX(2)北咽喉道岔、信号机、轨道电路、II场驼峰联系、方向电路、侧线电码化、机务段同意。
试验人:X X,监护人:XX(3)南区间、II场正线电码化、龙泉村站联。
试验人:XX 监护人: XX (4)北区间、I场正线电码化、第三正线、自动站间联系、新乡西站联。
试验人:XX 监护人:XX(5)七里营区间:试验人:XX 监护人:XX(6)新乡过渡:试验人:XX 监护人:XX二.联锁试验程序及方法(一)站内设备试验(1)轨道电路试验:进行区段占用核对。
确认室外占用与控制台显示一致,一送多受区段室外分别断开受电端电缆,室内分别确认二元二位继电器状态与控制台显示一致。
(2)信号显示核对:调车信号机室外确认位臵正确、挡板拆除;DXX、DXX、要和室内确认位臵,室内开放调车信号试验。
列车信号确认每架信号机灯光、灯位,SI-3和SI-4还要确认信号机位臵。
(3)进行道岔位臵核对及道岔断表示试验:道岔位臵核对时,室外道岔实际开通方向与控制台道岔开通方向一致,室内确认道岔组合2DQJ、DBJ、FBJ状态与控制台定反位表示一致;道岔断表示试验时定反位各断一组接点,1.3闭合定位断13-14、反位断23-24;2.4闭合定位断23-24、反位断13-14。
按照联锁试验人的要求室外断开道岔的定、反位表示接点,室内确认相应道岔组合DBJ(FBJ)继电器落下,控制台相应道岔无表示。
对于普通道岔位臵核对室外人员要汇报道岔的接点闭合位臵、实际开通方向(以开通方向的信号设备为参照物,首选参照物为道岔,在没有道岔参照物的情况下选择线路或信号机)。
复式交分道岔一方面核对道岔定反位接点闭合位臵及动作杆的伸出拉入和转辙机的左右装,另一方面通过排列进路核对该处复式交分道岔开通方向。
汇报时要说明站内开通方向及站外开通方向。
启动联锁测试方案

联锁测试方案一、程序联锁测试方案1、启动联锁测试:顺序启动测试:组启动各组设备,测试组内设备是否按PLC程序设定的延时顺序启动,组内设备应按照设定时序启动。
连续测试3次方为有效。
启动联锁条件测试:人为造成设备启动联锁条件不满足,测试设备能否启动,应不能启动。
按条件逐个测试3次。
2、停机联锁测试:顺序停机测试:中控组启动一组设备,之后发出组停机指令,测试组内设备是否按PLC设定延时顺序停机,有序停机为正确。
连续测试3次。
模拟故障停机测试:现场或单机停测试设备的下游设备,观察被试设备是否按设定的延时(无延时,可视为延时为0)停机,被试设备应按设定时序停机。
连续测试3次。
急停测试:组启动一组或数组设备,之后发出急停指令,测试所有设备是否立即停机,被测试设备应立即停机。
连续测试3次。
3、运行操作联锁测试:设备运行当中,PLC给出设备运行中必须满足的参数报警信息,测试该设备是否停机,被测设备应按PLC设定时序停机。
连续测试3次。
4、安全保护联锁测试:PC人员或电气人员在DCS或现场做出模拟假报警,观察设备是否不能启动或运行中是否跳停。
应不能启动或跳停。
测试3次。
5、选择项的测试:对应程序设定,选定选择项,组启动设备测试选择项是否具有设定功能。
测试3次。
6、挡板执行器测试:所有挡板按照0%、25%、50%、75%、100%顺序开关4次,测试中控显示、现场指示与实际开度是否一致。
二、设备保护装置或参数联锁测试:1、现场按钮盒测试:将设备钥匙开关置于现场或检修位置,测试中控该设备是否备妥,能否启动,应不备妥,不能启动。
设备运行中,将现场钥匙开关打至检修,测试设备是否停机,应立即停机。
测试3次。
2、速度监视器测试:现场做假信号(调大探头间矩,使其得不到脉冲信号)或电气屏蔽信号,测试速度监视器是否报警,应报警。
连续测试3次。
3、皮带机拉绳开关测试:现场逐个拉拉绳开关,测试是否有报警,应每个都产生报警。
测试3次。
4、皮带机抱闸的测试:现场或中控启动设备,同时观察抱闸是否在设备运行前打开,是否在设备停机后立即抱紧,测试3次。
课件五高铁(客专)联锁试验联锁试验方法

二、电务段联锁的管理
信号联锁管理实行电务段、车间、工区三级联锁管 理。电务段设专职联锁主任,并根据需要设一定数 量的兼职联锁工程师,车间设联锁工程师,信号工 区设联锁试验员。 联锁试验人员须经培训,经考试合格后方可发证。 未经规定程序审批,任何部门任何人不准对使用中 的信号电路和联锁软件进行修改。
g.断相保护:当三相电源缺一相时,为保护三相电机应自动切断动作电路,应对每 个牵引点的每一相电源分别进行断相保护试验。试验时,逐个断开各牵引点的每一 相电源(可拔掉该相的动作熔丝或拉断断路器),操纵道岔时转辙机应不能动作 h.断道岔表示器、密贴检查器的表示接点:电动道岔设有表示器或密贴检查器时, 分别在定、反位位置断开有关表示接点,检查道岔对应的表示继电器应落下。 j.道岔密贴检查试验:在规定位置用4mm、6mm和10mm标准检查铁片进行密贴检 查试验,应符合规定要求。 k. 道岔封锁和解除封锁试验:试验时,办理道岔封锁后,单操该道岔应能转换,经 该道岔的进路应不能办理;解封该道岔时,单操该道岔应能转换,经该道岔的进路 应能办理。 l.多机牵引总保护:多机牵引的道岔,某个牵引点的转辙机因故不能正常转换时, 应切断其他牵引点的转辙机动作电路。在正常转换过程中,某牵引点因故停止工作 时,应保证其他牵引点转辙机继续工作(ZYJ7液压道岔主机到位、副机未到位时, 电机不能停转,需30s后停转。对多机牵引道岔,逐个副机牵引点分别进行试验) m.多机牵引总表示:多机牵引的道岔应校核每个牵引点的表示与道岔总表示一致。 试验时,依次断开每个牵引点的表示(可拔表示熔丝或拉断断路器),总表示继电 器均应可靠落下,控制台道岔表示灯均应灭灯。
联锁测试办法(A4)

联锁测试办法一、按进路检查准备工作:在联锁表首页页眉标注“联锁检查记录”字样及“检查人:(签名)”和“检查日期:_________”。
测试办法:按联锁表“排列进路按下按钮”栏描述的办理方法办理进路,确认:1.该条进路可排出;2.排出的进路走向与联锁表中描述一致;3.开放的信号显示与联锁表描述一致;4.取消进路,重新办理,进路排列正确;接近区段无轨道电路者不可取消;上述检查通过后,在联锁表中该条进路的进路号码上划○,不正确者在进路号码左上角划×,纠正补测正确后划○。
5.排列与列车进路经路完全相同的组合调车进路(长调车进路),检查其走向是否与列车进路完全相同。
该项检查通过后,在联锁表对应行末尾表格外部标注“D”字样。
不正确者暂不标注,待测试通过后补标。
6.如为接车进路,应排列相应引导进路,引导信号正常开放,注意核对引导进路是否与相应的列车进路走向完全相同。
该项检查通过后,在联锁表对应行末尾表格外部标注“Y”字样。
不正确者暂不标注,待测试通过后补标。
7.如该条进路中包括有防护道岔,在进路排通后检查a.防护道岔被带动到规定位置;b.防护道岔断表示,已开放信号应关闭。
该项测试完毕后,在联锁表中该条进路“道岔”栏中防护道岔号码上划○,不正确者在号码左上角划×,纠正补测正确后划○。
8.如该条进路中包括有带动道岔,先将该道岔转向非被带动的位置,然后排列该条进路,检查该道岔是否能被带动到规定位置。
该项测试完毕后,在联锁表中该条进路“道岔”栏中带动道岔号码上划○,不正确者在号码左上角划×,纠正补测正确后划○。
9.对于发车进路,检查下列内容:a.发车口为半自动闭塞,检查闭塞条件不满足时,信号不能开放;闭塞条件满足后,信号可自动开放;已开放的信号当条件不满足时应关闭;b.发车口为自动闭塞:∙检查1LQG占用时,信号不能开放;1LQG出清后,信号可自动开放;已开放的信号当1LQG占用应关闭;∙信号应随1LQG、2LQG的占用情况正确变换显示;c.发车口为场联、站联,检查场联、站联轨有车占用时,信号不能开放;d.对于排向场联、站联轨的调车进路,检查当场联、站联轨有车时,信号不能开放。
联锁试验方法.docx

附件 1信号联锁试验方法一、基本联锁关系检查试验(一)通用部分信号联锁关系试验的基本依据是信号联锁技术规范、技术条件和信号联锁图表等,具体每条进路中检查的联锁功能应符合这些规范、条件及联锁图表的要求。
试验过程中应对各项要求进行逐项试验,核对其正确性。
1.进路号码:按进路表给定的进路号码,核对联锁进路号与所排进路的一致性。
在进路表中,对通过进路等组合进路以接车进路号加发车进路号组合填写,不单独计入进路总数中。
在试验组合进路时,特别要注意黄闪黄显示或1/18号及以上大道岔进路,检查是否存在与该进路平行或变通的条件而信号显示不符合黄闪黄显示要求的进路,如存在上述进路,则组合进路编号应与大号码组合进路相区别,信号显示和发码条件也应按普通道岔进路处理。
2.进路变通:指在站场中存在着与基本进路平行或“八字”迂回条件时,通过变通方法而办理的进路。
办理变通进路时需要按压进路始终端之间相应的变通或调车信号按钮。
当站场中存在“小八字”或因运营要求禁止使用的迂回进路,在试验中应检查不能排出。
如果在试验中发现存在多条变通进路的情况,若确有需要,应对进路表进行补充完善,请设计单位签认变通进路,并对每条变通进路进行试验。
3.道岔位置不对信号不能开放:将所办进路上的所有道岔逐组置于不符要求的位置并单锁,试排该条进路,其信号应不能开放。
4.道岔无表示信号关闭:办理进路并开放信号后,将与进路有关的所有道岔表示逐组断开(可采用断开室内道岔表示电路熔丝或断路器的方法),每次应能关闭信号。
5.区段占用不能开放信号:一是先模拟区段占用后办理进路,此时进路应不能锁闭(引导进路和调车进路的无岔区段除外)。
二是短路列车进路内的任一轨道区段,列车信号机应立即关闭;短路调车进路内的道岔轨道区段时(有白灯保留电路的进路内方第一轨道区段除外),调车信号机亦应立即关闭。
试验时,必须按上述两种方法对进路内各区段逐个进行试验。
6.调车信号白灯保留:调车信号开放后,车列由接近区段压入信号机内方时,调车信号机的白灯必须保留在开放状态(机走线和机务段出口处以及机待线上的调车信号机除外),直到车列出清接近区段(接近区段留有车辆时,检查车列出清进路内方第一个轨道区段)或退出进路内方所有区段时白灯方可关闭。
安全联锁保护及试验方法

乳化炸药安全联锁保护项目及试验方法一、联锁保护项目分析1、乳化器1.1 危险分析导致乳化器爆炸危险的条件有三个,一是水相断流,导致乳化器内基质不流动,在转子高速搅拌下,温度会不断升高,当温度升高到硝酸铵分解温度时,高温基质就会气化,敏化,最后爆炸。
二是机械碰创,当乳化器轴承破碎或金属残渣进入乳化器时,乳化器内会产生严重的机械碰撞,高温基质在碰撞产生的机械能作用下可能会引起爆炸。
三是乳化后忘记关闭蒸汽加温阀门,导致乳化器内基质温度升高,当温度升高到硝酸铵分解温度时,高温基质就会气化,敏化,最后爆炸。
1.2应对措施1.2.1水相断流水相断流产生的原因有三个,一是水相管路堵塞,堵塞原因可能是管路析晶堵塞、过滤器脏堵;水相泵损坏;流量计故障产生显示流量增高现象。
前两个导致断流的原因可通过检测流量计的流量判断报警或停机。
第三个原因就不能通过检测流量计的流量判断控制,但这个原因引起的水相断流表现在水相泵转速很低或停止。
可以通过控制水相泵下限频率或检测水相泵出口压力来解决。
根据我们生产线的特点,采用检测水相流量、控制水相泵下限频率、检测水相泵出口压力的组合方法来保护水相断流问题。
1.2.2机械碰撞产生机械碰撞的原因有三个,一是轴承损坏,导致转子摆动量过大,和定子碰创;二是腔内金属脱落,三是进入金属残渣,如电焊渣。
预防方法是加装乳化器功率输入轴振动和位移检测传感器,检测轴振动幅度和位移量,用以检测轴承的磨损情况和轴承损坏前的预警。
轴承采用瓦轴或洛轴两大国产品牌,按厂家给出的使用寿命的1/2时间定期更换。
定期对轴承加注润滑油,润滑油采用美孚XHP222产品。
电机轴承和乳化器轴承按相同办法管理。
为了防止焊渣进入乳化器,水、油相管路改造或维修后,要采用切实可行的方法清理焊口和管道,确保焊口不掉渣,管道内部清洁。
每次拆卸乳化器时,都要认真检查乳化器定子、转子有无裂痕,变形等可能导致金属脱落的情况。
1.2.3 基质制备启动后忘记关闭加温阀门加温阀门为电动阀,制药前自动关闭。
1号机启动前厂用电联锁试验方案讲解

1号机组启动前厂用电联锁试验方案系统图1 试验前准备工作及试验注意事项1)试验前,值长通知各有关单位。
2)#2号低厂备变倒为OBC02-25带。
解释:#2号低厂备变在1BA-35间隔,防止在1BA停电时,造成#2号低厂备变失电。
3)厂用380V工作及备用电源开关、分段开关、柴油机进线开关正常投入运行。
4)厂用380V五段工作电源进线开关在工作位置,合闸状态,备用电源进线在工作位置,分闸状态。
三个分段开关在工作位置合闸状态,柴油机备用进线在工作位置,柴油机进线开关在分位。
5)厂用380V配电室、柴油机站,安排专人检查。
6)各参试3人员带好手电,对讲机,以便在照明消失时,进行检查、联系。
7)试验操作由发电部运行人员完成,并严格执行操作监护制度。
8)试验过程中,应设专人监视、检查DCS系统电源工作情况。
9)试验过程中,应设专人检查6kV、380V电源开关情况。
10)试验过程中发现开关跳跃、储能电机不停止、合闸线圈烧等异常现象时,立即断开其控制电源。
11)试验过程中,如出现厂用系统与柴油机并列,应立即断开厂用电源开关。
2 试验步骤2.1 厂用6kV工作进线开关合闸试验1)6kV三段工作进线开关在试验位,控制电源开关投入,备自投退出。
2)同期开关SAB1置于闭锁位,合1BB02工作进线开关,开关合不上;合1BB01工作进线开关,开关合不上;合1BA工作进线开关,开关合不上。
退出上述同期开关。
3)将手动同期开关SV1置于“细调”位,合1BB02工作进线开关,开关合不上;合1BB01工作进线开关,开关合不上;合1BA工作进线开关,开关合不上。
退出上述同期开关。
4)将1BB02段同期控制开关SVS1置于“工作同期”位,合1BB02工作进线开关,开关合不上;将1BB01段同期控制开关SVS1置于“工作同期”位,合1BB01工作进线开关,开关合不上;将1BA段同期控制开关SVS1置于“工作同期”位,合1BA工作进线开关,开关合不上。
信号联锁试验方法说明

信号联锁试验方法说明一、信联表---《信号联锁试验汇总表》单位填站或场;数量填个;联锁进路总数按“进路表”(即联锁图表)中所列的进路的实际的试验合计数填写。
二、联表1---《信号联锁电路检查表》该表是指具体每条进路中应检查的功能汇总,如在某条进路中无某项功能,则填“Δ”,有功能但按规定本次试验不须试验的项目填“*”。
1.进路号码:按进路表的号码填写,经审核后增加的进路附后。
2.正常开放信号:按联锁图表的项目办理进路,包括基本和变通。
3.道岔位置不对不能开放信号:先将进路中相关道岔(包括防护道岔)单操至异向位置并单独锁闭,此时再办理进路、不能锁闭、信号不能开放。
4.道岔无表示不能开放信号:断道岔表示,进路不锁闭信号不开放,试验时逐组断室内组合表示保险。
5.带动道岔:1)先将带动道岔单操至异向位置,排列进路,被带动道岔能带动到规定位置,信号能开放;2)将带动道岔单操至异向位置,并单独锁闭,排列进路时道岔不能带动到规定位置,信号不能开放。
6.区段占用不能开放信号:1)先逐段模拟占用进路内各轨道区段,再排列进路,进路不锁、信号不能开放;2)开放信号后逐段模拟占用进路内各区段,信号关闭。
7.防护道岔:1)先将防护道岔单操至异向位置,并单独锁闭,排列进路,此时进路不锁闭、信号不能开放;2)解除单独锁闭,防护道岔转换至规定位置,信号开放;3)信号开放后,断防护道岔表示、信号关闭。
8.信号开放后锁闭道岔:对进路中各组道岔进行单操应不能扳动。
9.敌对信号:按联锁图表将信号开放后对敌对进路(包括条件敌对进行试排,信号应不能同时开放。
敌对进路包括:1)同股对向重叠的列车与列车进路,列车与调车进路;2)同咽喉对向重叠的列车与列车,调车与调车进路;3)同咽喉内对向或顺向重叠的列车与调车进路;4)无隔开设备的6‰坡道延续进路末端敌对为:a)对向不同股道的接车与接车、接车与转场或调车;b)顺向不同股的接车与发车、接车与转场或调车进路;c)设在侵限绝缘节处的信号机,禁止同时开通的进路;d)另一端向驼峰推送车列占用股道的接、调车进路;e)咽喉区无岔区段的对向调车进路(中岔的小股道或无岔区段视具体运营情况定,一般设为敌对)。
半自动改造的联锁试验步骤及方法

制式,且新开通的区间闭塞分区要具有逻辑 占用检查功能。结合管 内曹南线半 自 动闭塞改造工程
的施 工 ,介 绍联锁 试验 步骤 及 方 法 ,保 证 区 间 自动 闭塞 区段 联 锁 关 系的绝 对正确 以及 工程 的顺 利
1 .为 满足 原 有 铁 路 运 输 的基 本 要 求 ,在 施 工
期 间 ,半 自动 线路保 持 正常行 车 ,施工 及试 验不 能
影 响 既有 线路 ,在 开通 前安排 2 ~3 个 复联试 验点 ,
开通 当 日要 求 上 、下 行线 路 同步进 行 。 2 .改 造工 程 室 内 、外 作 业 都 要 在 既有 设 备 上 进 行 ,需对 进行 修 改 、拆 除 的既有 设备 进行 摸底 调
涉 及 的拆 改 配 线 较 多 ,联 锁 试 验 项 目和 内容 也 较 多 ,点毕 前 还需对 拆 改配线 复 原 ,必 须保 证 既有设
1 施工存在的风 险及联锁试 验难点
此 次改 造施 工 范 围涉及 三站 二 区间 ,既有 线 路 属 于大 秦线 运煤 的 主要 通道 ,运 输作业 繁忙 ,存 在 工 期 紧张 、任务 繁重 等 困难 。主要试 验 的风 险及难 点 如下 。
p e n i n g o f t h e p r o j e c t .
Ke y wo r d s  ̄I n t e r l o c k t e s t ;Te s t p r o c e d u r e ;Te s t me t h o d s
D O I :1 0 . 1 3 8 7 9 / j . i s s n l 0 0 0 — 7 4 5 8 . 2 0 1 7 — 0 8 . 1 7 1 9 1
年度联锁试验总结(郭亚林)

年度联锁试验总结大修队郭亚林纵观近几年电务重大、大事故,有几件确实是因为联锁试验失控而造成的。
因此选择正确、合理的试验方法,采用标准、通用的试验用语,是把好这最后一关的关键。
1.道岔试验必须遵循逐组扳动、逐一断接点、逐一核对位置的原则。
多动道岔、带可动芯轨的道岔必须同时核对,多点牵引的提速道岔必须坚持室外断接点、室内控制台大表示和小表示(继电器状态)同时核对的方法。
在试验用语方面,杜绝使用定位、反位、直股、曲股等非规范用语,一定要遵循道岔开通到哪里的原则。
如图1所示,1/3﹟道岔为一组双动道岔,但3﹟道岔直股开通1﹟道岔,所以只有用“3﹟道岔开通1﹟道岔”、“3﹟道岔开通安全线”才能准确表达试验意图。
2.轨道电路核对试验一般均为常规项目,主要是一送多受轨道电路。
如图2所示,11DG试验除进行正常的分路试验外,还要进行开路试验,分别在室外断开DG、DG1的变压器端子,室内查看相应的继电器是否落下,控制台是否出现红光带,对电路进行有效检查。
同时除调整电压和相位角要进行测试外,还要测试分路残压,可结合人工短路核对的过程进行测试,发码区段还要进行入口电流测试等等。
3.信号机试验。
信号机除按常规试验外,重点要把握灯位的排列和调车信号机的开通方向。
如图3所示,三显示的机构排列是L/H/U,尽管这是一个最常规的知识,但确实发生过施工单位疏忽而室外配合试验人员又不清楚情况造成灯位错误的例子。
因此在试验用语中,除询问室外什么显示外,还要询问灯位排列(至少一次)。
另外,如图4a所示,D20与D22为并置信号机,如果施工基础埋设时变成了图4中b的样子,信号照样能开放,但方向反了,因此并置信号机要增加询问向站外方向还是站内方向。
4.在开通试验中或多或少会发现一些问题,比如室内配线错误、室外电缆配错等,关键是要快速解决问题并保证修改后的电路得到彻底试验。
因此必须随时记录发现的问题。
比如一架列车信号机的黄灯不能开放,其他灯位都显示正常,应立即记录并快速进行查找,若发现室内配线有误并进行了修改,此时千万不要只试验黄灯一个灯位,应该将所有的灯位全数试验,因为有可能应该点一个绿灯的时候黄灯也亮了,说明配线还有误,全数试验正确后才能对这个问题进行销号。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
联锁试验方法WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-附件1信号联锁试验方法一、基本联锁关系检查试验(一)通用部分信号联锁关系试验的基本依据是信号联锁技术规范、技术条件和信号联锁图表等,具体每条进路中检查的联锁功能应符合这些规范、条件及联锁图表的要求。
试验过程中应对各项要求进行逐项试验,核对其正确性。
1.进路号码:按进路表给定的进路号码,核对联锁进路号与所排进路的一致性。
在进路表中,对通过进路等组合进路以接车进路号加发车进路号组合填写,不单独计入进路总数中。
在试验组合进路时,特别要注意黄闪黄显示或1/18号及以上大道岔进路,检查是否存在与该进路平行或变通的条件而信号显示不符合黄闪黄显示要求的进路,如存在上述进路,则组合进路编号应与大号码组合进路相区别,信号显示和发码条件也应按普通道岔进路处理。
2.进路变通:指在站场中存在着与基本进路平行或“八字”迂回条件时,通过变通方法而办理的进路。
办理变通进路时需要按压进路始终端之间相应的变通或调车信号按钮。
当站场中存在“小八字”或因运营要求禁止使用的迂回进路,在试验中应检查不能排出。
如果在试验中发现存在多条变通进路的情况,若确有需要,应对进路表进行补充完善,请设计单位签认变通进路,并对每条变通进路进行试验。
3.道岔位置不对信号不能开放:将所办进路上的所有道岔逐组置于不符要求的位置并单锁,试排该条进路,其信号应不能开放。
4.道岔无表示信号关闭:办理进路并开放信号后,将与进路有关的所有道岔表示逐组断开(可采用断开室内道岔表示电路熔丝或断路器的方法),每次应能关闭信号。
5.区段占用不能开放信号:一是先模拟区段占用后办理进路,此时进路应不能锁闭(引导进路和调车进路的无岔区段除外)。
二是短路列车进路内的任一轨道区段,列车信号机应立即关闭;短路调车进路内的道岔轨道区段时(有白灯保留电路的进路内方第一轨道区段除外),调车信号机亦应立即关闭。
试验时,必须按上述两种方法对进路内各区段逐个进行试验。
6.调车信号白灯保留:调车信号开放后,车列由接近区段压入信号机内方时,调车信号机的白灯必须保留在开放状态(机走线和机务段出口处以及机待线上的调车信号机除外),直到车列出清接近区段(接近区段留有车辆时,检查车列出清进路内方第一个轨道区段)或退出进路内方所有区段时白灯方可关闭。
7.带动道岔:设置带动道岔的目的是为了提高运输效率,在进路表中带动道岔用大括号{}标注。
办理某条进路时,按进路表规定所有带动的道岔应被带到规定位置;若带动道岔未带动到规定位置或被带动的道岔失去表示时,不影响进路排列和信号开放,已开放的信号不应关闭。
试验时可将带动道岔置于需要带动的相反位置,进行排路试验,确认带动到规定位置;信号开放后,断开带动道岔表示,确认信号不关闭;单独操纵带动道岔,若该带动道岔与进路中其他道岔不在同一区段时,应可以操纵。
将带动道岔置于需要带动的相反位置并进行单独锁闭,进行排路试验,确认道岔不能带动,信号可以正常开放;信号开放后,去除带动道岔的单锁条件,确认道岔仍在原位置。
8.防护道岔:设置防护道岔的目的是为了确保进路安全,在进路表中防护道岔用中括号[]标注。
办理某条进路时,按进路表规定的所有防护道岔应被带到规定位置,并被锁闭在该位置,信号开放后将连续检查防护道岔的位置,通常称为“带、查、锁”。
防护道岔因故不能被带到规定位置时(试验时可将该道岔单锁于不符要求的位置),该进路应不能锁闭;进路锁闭后,操作防护道岔应不能转换;信号开放后,如防护道岔失去表示,该信号应自动关闭。
9.信号开放后锁闭道岔:办理某条进路开放信号后,逐组单独操纵与该进路有关的道岔(包括进路上的所有道岔、不在进路上但与该进路上某组道岔同一个区段的其他道岔、防护道岔等),这些道岔均应处于锁闭状态。
10.敌对信号:同一咽喉中,向同一无岔区段的对向调车进路(特殊情况除外)、所有重叠的顺向及对向列车或调车进路、信号机设在侵限绝缘处禁止同时开通的进路,进站外方制动距离内接车方向有超过6‰的下坡道,在接车线末端未设隔开设备时,下坡道方向的接车进路与对方咽喉的接车及调车进路、非同一到发线顺向发车进路等均属敌对进路。
试验时,先办理某条进路后,再办理所有与其有关的敌对进路,敌对信号均应不能开放。
11.敌对照查:向某一股道办理列车进路时,必须检查该股道另一端未办理列车及调车进路的条件;向某一股道办理调车进路时,必须检查该股道另一端未办理列车进路的条件。
如另一端已办理有关进路,则所办进路不应锁闭。
12.随时关闭信号:在任何情况下,已开放的信号应能进行人工关闭。
试验方法:一是同时按压总取消按钮及进路始端按钮,信号应能及时关闭;二是按压总人工解锁按钮及进路始端按钮,信号应能及时关闭;三是同时按压总人工解锁按钮和进路上任一区段故障解锁按钮(紧急关闭信号),信号应能及时关闭(实际使用中如已用前两种方法关闭信号,严禁再同时按压总人工解锁按钮和故障解锁按钮,否则将使该区段立即解锁)。
(计算机联锁车站的操作方法以联锁厂家使用说明为准)紧急关闭信号后的进路解锁方法:在6502电气集中电路中采用紧急关闭信号的方法关闭信号后,应确认接近区段无车,或有车但已与司机联系确认车已停妥,且进路空闲后,进行解锁进路,当未接近锁闭时可按总取消解锁进路,当接近锁闭时可按人工解锁方法解锁进路,当出现进路内方异常造成的非正常关闭信号需要解锁进路,可按先办理进路总取消再按区段故障解锁方法进行操作。
注:在某些计算机联锁电路中对关闭后的进路解锁方法有特殊的要求,如铁科研系列的计算机联锁电路,在始端未解锁时必须以人工延时方式解锁始端,在始端解锁而终端未解锁时,必须按压人工解锁按钮和进路终端按钮方式经30s延时后解锁进路终端(TYJL-ADX 联锁的控制台终端未解锁时始端按钮上加有方框标记,始端解锁后转为终端按钮上加方框标记,始、终端均无方框标记说明始终端均已解锁),只有进路始、终端均不存在时,才能按压事故解锁按钮和区段按钮来解锁进路。
由于联锁电路制式的不同,相关解锁方式以联锁厂家提供的使用说明书为准。
不论何种制式的车站联锁,列车或车列进入进路内方后,其运行前方区段不论采用何种操作方法均应不得解锁。
13.接近锁闭:接近锁闭的目的是当列车接近时由于某种原因造成信号关闭,为防止列车冒进时进路已解锁带来的危险而采用的防护措施。
进站和正线出站信号的接近区段由设计单位根据线路运行速度和列车紧急制动距离来设置。
侧线出站信号受过岔速度限制,一般以股道作为接近锁闭区段;调车进路的接近区段为信号机外方的第一区段;未设接近区段的调车进路一旦开放信号,即构成接近锁闭。
办理进路开放信号后,一旦构成接近锁闭,此时如关闭信号,进路必须按不同的延时解锁要求才可解锁。
检查方法:办理某条进路后,按上述要求在其接近区段任一处进行人工模拟占用该区段构成接近锁闭,此时采用取消进路的方式,进路应不能解锁;未设接近区段的调车进路,在信号开放后采用取消进路的方式,进路也应不能解锁。
14.进路正常解锁:采用模拟列车或车列走行条件进行三点检查(占用本区段、出清前一区段、占用后一区段并出清本区段,进站内方第一区段等特殊情况除外),进路自始端起,各区段在出清后延时3s,依次向终端解锁。
年度联锁关系检查试验时结合列车或车列走行进行试验。
15.取消进路解锁:办理进路并锁闭,但信号未开放,或信号已开放但未构成接近锁闭时,采取按压总取消按钮和进路始端按钮的方式办理取消进路手续(计算机联锁办理取消进路的方式以各有关厂家提供的操作说明为准),进路应能立即解锁。
注:计算机联锁办理取消进路的方式以联锁厂家提供的使用说明书为准。
16.人工延时解锁:开放信号并人工模拟占用接近区段,采取按压总人工解锁按钮和进路始端按钮的方式取消进路,此时信号应立即关闭并按规定延时后解锁。
试验时,按开放信号、人工短路接近区段(接近区段由多个区段组成时应分别短路)、办理总人工解锁的步骤,记录自按压进路始端按钮和总人工解锁按钮起至进路上第一个区段解锁止所用的时间,应符合各种进路解锁的延时要求(普速车站进站、接车进路及正线出站信号机的延迟解锁时间为3min,侧线出站及调车信号机的延迟解锁时间为30s,高速车站的延迟解锁时间根据列车运行速度及规定分别适当增加)。
在接近区段出现瞬间红光带时,电气集中电路在红光带消失后可按取消进路方式解锁进路;对于计算机联锁来说,当列车进路的接近区段出现瞬间红光带时,考虑接近区段分路不良的影响,对接近锁闭的解锁方式采取了防护处理,即接近区段闪过红光带后,即使红光带消失也应按人工延时解锁方式解锁进路。
某些计算机联锁设备在确认系轨道电路瞬间故障造成的闪红光带时,可通过二次办理的方式来解锁进路,即先按压总取消和进路始端按钮来取消进路始端,此时进路仍不能解锁;补开信号后再办理第二次取消方可将进路解锁,这种方法是为提高作业效率设置的保留措施。
17.区段人工解锁:在6502电气集中电路中,列车或车列经过进路、办理总取消或总人工解锁手续后,如整条进路或部分区段未能解锁时,在区段空闲条件下,应能办理故障解锁(当进站信号机内方设有无岔区段并在开放进站信号后,如该无岔区段故障使信号关闭后,将不能采取任何人工方式解锁进路,必须办理一次引导接车进路,待列车接入后才能进行区段故障解锁)。
试验时,应分别试验区段空闲和占用两种情况,按压总人工解锁按钮和该区段的故障解锁按钮,空闲时应能解锁(列车或车列占用进路时,运行前方区段虽然空闲,但不论采用何种操作方法均应不得解锁),占用时应不能解锁。
注:计算机联锁办理区段人工解锁的方式以联锁厂家提供的使用说明书为准。
18.重复开放信号:信号开放,在列车或车列尚未进入其防护的进路时,信号因故关闭后,在造成信号关闭的因素消除之后,再次按压进路始端按钮,信号机应能重复开放。
信号开放,列车、车列通过后整条进路未解锁时应不得自动重复开放(办理自动通过除外)。
19.局部控制:把集中控制的联锁道岔改为调车员现场操纵称为局部控制道岔。
未经信号楼值班员同意(操作方式为按下局部控制按钮JA)时,现场调车员应不能局部控制道岔;一旦值班员将道岔控制权交给现场调车员,未经调车员同意(操作方式为拉出接受局部控制按钮JSA),值班员应不能收回道岔控制权;试验时可分别在此两种情况下,由现场或信号楼内操纵道岔,应不得转换;调车信号的开放与否应由有关道岔的开通位置决定;其他联锁关系按正常联锁电路试验。
20.进路表示器:有多个发车方向的出站信号机,如每个方向均设有表示器,主体信号开放可不检查表示器灯丝继电器的前接点;对于双线双向自动闭塞区段如仅在开通反方向设有表示器时,若反方向进路表示器灭灯而主体信号显示不变会造成显示方向的错误,因此开放反方向的主体信号必须检查该方向表示器灯丝继电器的前接点。
