冷渣器的设计与运行
硫化床锅炉冷渣机的设计与总结
硫化床锅炉冷渣机的设计与总结硫化床锅炉的排渣温度一般在1 000 ℃左右,高温物料,输送很不方便,不仅给工人工作带来安全隐患,同时也浪费能源、污染环境。
近年来,随着企业节能环保、安全生产意识的增强,大多氮肥企业都把锅炉排渣余热回收作为节能改造的一项必要措施。
2006年9月份,石家庄滹沱河化肥有限责任公司经过认真调研、考察,发现目前使用的冷渣机很多,主要有螺旋滚筒冷渣机、百页滚筒冷渣机、多管滚筒冷渣机3种。
3种冷渣机各有自己的特点:螺旋滚筒冷渣机的特点是直径稍有不等的内外钢筒套在一起并构成密封的环形水腔,在内筒内壁焊接螺旋状叶片;百页滚筒冷渣机是在螺旋滚筒的基础上,在内筒内壁上不仅密布螺旋叶片,且在螺旋叶片间密布纵向叶片,使筒内叶片纵横交错呈牛百叶状;多管滚筒冷渣机的特点类似简单的管壳式换热器,即其圆筒外两端有管板,两管板间焊接许多换热管,渣走管内,冷却水在管外。
为解决以上问题,我公司设计制作了一套冷渣机。
1 冷渣机的主要结构及工作原理冷渣机由进料室、出料室、装有一组列管通道的转子、传动装置、驱动装置、机架、旋转接头、密封室等部分组成。
工作时先开通冷却水,并达到所需冷却量,接通电源,转子在驱动装置的带动下,根据锅炉料层的厚度,以不同的速度转动,高温炉渣进入进料室,转子与水平成一定夹角。
高端设有进渣口,底端设有出渣口,转子每转一周炉渣也随之转动一周,并沿下坡滚落一定的距离,随着转子的连续转动,炉渣也在冷却通道内连续转动与换热面交替接触,并将热量传递给冷却通道内的冷却水,加热后的冷却水进入软水槽内,余热得到回收。
1.1 主要外型结构(图1)图11.2 换热管的结构(图2)图22 主技术参数(表1)表1序号名称参数序号名称参数1 进渣温度≤1 000 ℃ 7 出水温度≤50 ℃2 排渣温度≤100 ℃ 8 进水压力≤1.6 MPa3 进渣粒度 0~3 ㎜ 9 传动方式齿轮4 进水温度≤20 ℃ 10 转子转速0~5 r/min5 配用动力 1.1 kW 11 安装角度15°6 电机电流 2.2 A3 主要特点3.1 锅炉定期排渣变连续排渣冷渣机与锅炉的排渣口连接后,在正常情况下排渣口管上的阀门全开,排渣量的大小完全由冷渣器的转速来决定,而该冷渣机的转速高低与排渣量的大小成线性正比关系,加上冷渣机的回转动力来自于无级调速电极,这样就可以根据锅炉负荷的大小及其变化,随时调节冷渣机的转速,使锅炉给煤量与排渣量保持平衡,从而保持了锅炉火床料层厚度的稳定。
循环流化床锅炉冷渣器运行和改造

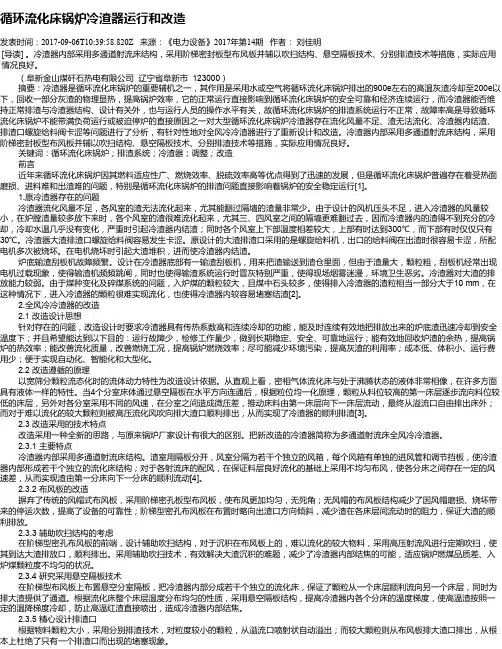

循环流化床锅炉冷渣器运行和改造发表时间:2017-09-06T10:39:58.820Z 来源:《电力设备》2017年第14期作者:刘佳明[导读] 。
冷渣器内部采用多通道射流床结构,采用阶梯密封板型布风板并辅以吹扫结构、悬空隔板技术、分别排渣技术等措施,实际应用情况良好。
(阜新金山煤矸石热电有限公司辽宁省阜新市 123000)摘要:冷渣器是循环流化床锅炉的重要辅机之一,其作用是采用水或空气将循环流化床锅炉排出的900e左右的高温灰渣冷却至200e以下,回收一部分灰渣的物理显热,提高锅炉效率,它的正常运行直接影响到循环流化床锅炉的安全可靠和经济连续运行,而冷渣器能否维持正常排渣与冷渣器结构、设计有关外,也与运行人员的操作水平有关,故循环流化床锅炉的排渣系统运行不正常,故障率高是导致循环流化床锅炉不能带满负荷运行或被迫停炉的直接原因之一对大型循环流化床锅炉冷渣器存在流化风量不足、渣无法流化、冷渣器内结渣、排渣口螺旋给料阀卡涩等问题进行了分析,有针对性地对全风冷冷渣器进行了重新设计和改造。
冷渣器内部采用多通道射流床结构,采用阶梯密封板型布风板并辅以吹扫结构、悬空隔板技术、分别排渣技术等措施,实际应用情况良好。
关键词:循环流化床锅炉;排渣系统;冷渣器;调整;改造前言近年来循环流化床锅炉因其燃料适应性广、燃烧效率、脱硫效率高等优点得到了迅速的发展,但是循环流化床锅炉普遍存在着受热面磨损、进料难和出渣难的问题,特别是循环流化床锅炉的排渣问题直接影响着锅炉的安全稳定运行[1]。
1.原冷渣器存在的问题冷渣器流化风量不足,各风室的渣无法流化起来,尤其能翻过隔墙的渣量非常少。
由于设计的风机压头不足,进入冷渣器的风量较小,在炉膛渣量较多放下来时,各个风室的渣很难流化起来,尤其三、四风室之间的隔墙更难翻过去,因而冷渣器内的渣得不到充分的冷却,冷却水温几乎没有变化,严重时引起冷渣器内结渣;同时各个风室上下部温度相差较大,上部有时达到300℃,而下部有时仅仅只有30℃。
冷渣机说明书
多管式滚筒冷渣机说明一、结构型式冷渣机采用水平滚筒式,滚筒内布置多根承中压锅炉用20g无缝钢管作导渣管,故名多管式滚筒冷渣机;冷渣机内部全部按照压力容器的设计要求进行设计,生产过程中全部按照压力容器生产规程进行生产;其导渣管内布置高温段和低温段耐热耐磨螺旋叶片,管外通水冷却,进出水管布置在冷渣机尾部出渣端,通过进口技术旋转接头进出水;出厂前除进行常规检;,高温1、单台冷渣机设计出力0-4t/h滚筒直径φ1320mm进出料长度:4300mm 或按需方现场要求进料口高度:1520mm出料口高度:400mm2、内部布置多根承中压锅炉用20g无缝钢管为冷渣通道,其导渣管内布置多根耐磨螺旋叶片;同类厂家采用两关组焊而成的六角管作导渣管,此六角管只能单面焊接,在使用过程中极易磨损造成焊缝开裂,造成内部漏水,现场根本无法维修等缺点;而采用无缝钢管作导渣管与之相比,具有磨损小,无应力,使用过程中不会出现内漏;附示意图如下;四、换热面积根据以上结构,理论计算换热面积95M2五、冷却水量冷却介质以水为主,一般为除盐水、凝结水等工业循环水,而最宜软化水;负压风起附助冷却作用,但其出风口不可不接于引风系统通常接于除尘器入口,否则冷渣机会有灰尘排出而污染环境;冷却水量Wt/h,当不计风冷作用时可按下式计算:W=0.24PZ TZ1-TZ2÷TS2-TS1式中PZ——渣量t/hT Z1-TZ2——进出渣温差℃;,,采效保护冷渣机,减少冷渣机运行故障率,并且可以延长冷渣机的使用寿命;无论定期或连续排渣,均能保证排渣温度≤80℃并能长期运行;尾部采用整体式料框收集煤渣,不会造成尾部煤渣和粉尘飘洒,运行环境良好;尾部采用悬空式结构可极大地方便用户根据具体的输渣方式进行联接,适合于采用刮板输送机和皮带输送机作为后续输送设备;2、冷渣机密封装置防漏渣I高温区采用间隙密封,有效防止大块进入密封;II冷渣机头部采用机械密封的型式进行密封,动环焊接在冷渣机的筒体上,静环焊接在冷渣机的头部支架上,易损环点焊在静环上,当冷渣机转动时,易损环在动环、静环之间起密封作用,保证冷渣机在运行时不会出现漏渣现象;III迷宫式密封IV返料装置为彻底从根本上解决冷渣机进渣管与滚筒筒体间密封的漏渣问题,我公司在采用原迷宫密封装置的同时,又研发了新回料装置附图,即在进渣管上开回流孔,回料装置内设刮板,在经滚筒同步运转后的刮板带动下,灰渣回流到进渣管上的回流孔内后回到冷渣器内向前正常传送,从而保证了冷渣机不漏渣;目前,该回料装置已成功应用于百家客户,运行正常,无漏渣现象,客户反馈使用效果很好采用以上四道密封、且进渣管低于密封装置以下,既增强了密封性能,又使得冷渣器不漏渣;3、进出水装置旋转接头是采用美国约翰逊公司技术、山东新旋生产的旋转接头;其内部为石墨环加波纹补偿器的机械端面密封装置;旋转接头联接在冷渣机的尾部与冷渣机作同步运转,石墨环在动环与静环之间起密封作用;石墨环的磨损由波纹补偿器进行自动补偿,确保冷渣机旋转接头在使用时不会出现漏水现象;石墨环的使用寿命一般在18~24个月;冷渣器体积较小,由于所需冷却时间短,故而冷渣从进口到出口之间的距离可明显缩短,可方便锅炉房的设计布置,根据众多用户的使用情况来看,冷渣器在其长度为3500~6000左右最适宜;此长度一来可保证出渣温度在80℃以下,二来较适合在锅炉房内布置;4、冷渣机各部位材质序号名称材质正常使用寿命1 进渣管ZG30Cr26Ni7Si2Re 5年以上2 渣仓耐磨衬板ZG30Cr30Ni7SiRe 3年3 导渣管16Mn 10年4 耐磨衬套ZG35Cr30Ni10Si3Mn2Re 3年以上5ZG30Cr26Ni7Si2Re 高温段螺旋叶片6 16Mn 低温段7 密封装置ZG30Cr26Ni7Si2Re 5年8 筒体16MnR 10年以上9 滚道ZG30Cr26Ni7Si2Re 10年10 托轮ZG30Cr26Ni7Si2Re 5年以上11 防窜轮ZG30Cr26Ni7Si2Re 3年以上内部管端采用ZG35Cr30Ni10Si3Mn2Re高合金材质的衬套,保证管端工作年限在3年以上;衬套磨损后再重新换一套,以延长冷渣机的使用寿命;见下图:高温段螺旋叶片采用ZG30Cr26Ni7Si2Re,其余为16Mn可避免同类型厂家生产的冷渣机高温段叶片磨损后不进渣或输送能力不足的弊端;本结构冷渣机采用链轮传动,传动方式具有传动平稳,所需电机功率小,无噪音等优点;交换效率高,由于形成蜂窝的多根螺旋导渣管全部浸在冷却水中,并且由于将热渣化整为零,进入整个冷渣通道,与常规的滚筒式冷渣机相比较,热交换面积扩大二倍以上,故而能够在较短的时间内将其从1000℃左右冷却到80℃以下;冷渣机采取冷水和热水分开,解决了以前其他同类产品的冷热水不分的毛病,热交换效率显著提高,并且提高水资源的利用率,为电厂的长期运行降低成本;七、安装调试冷渣机平置于承载力不小于6000Pa的地面上,不需地脚螺栓,只需在冷渣机底座四角下地面预设预埋件,待冷渣机就位后与预埋铁焊接固定即可;;当基础高出地面时,可在地面以上浇筑两条纵向,不低于C30的素混疑土条形基础;具体尺寸和载荷水平见随机文件;根据冷却水量确定合适的冷却水进、出水管通径;冷却水压应满足水量要求,;供冷却水进出的旋转水接头下的滴水槽有排水口,应将其导入排水沟;锅炉排渣管插入冷渣机进渣口,该进渣口在锅炉排渣管插入深度30~50mm时允许渣管热膨胀伸长230mm,水平摆动±40mm;连接电控装置;电控柜宜离开多尘环境;手动操作按钮站宜置于锅炉控制台,而现场宜设检修用按钮;冷却水超压停车及出水超温报警器形式声或光、数量、购置和安装场所由用户自理;八、运行维护8.1空运行试验冷却水系安全阀出厂前已检验,但在投运前宜再做超压泄放复验,应在1.2MPa水压下泄放;试运前接通冷却水,转动滚筒使排气口向上,旋开放气塞排除空气,待排气口有水流出再旋入排气塞密封;,水不多于5滴为宜;当填料失效则及时更换;旋转水接头外端的壳腔内有填料密封和推力滑轴承,该填料密封是隔离进出冷却水的,若密封失效,则会使进出水在此短路,从而使冷渣机的冷却性能下降此时有出水温度也明显下降现象;该填料的压紧是靠水压形成的轴向力;检查维护与更换填料和推力滑轴承时需拆卸其外端盖;推力滑轴承的磨损程度可从“标杆”端部与水接头轴肩之间的距离显示出来:轴承未磨损时其距离接近零,随着轴承的磨损其距离变大,当距离增加到15mm时则需更换推力滑轴承;生产运行中的冷渣机停车时,不可立即中断冷却水;否则将引起冷渣机过热受损;冷渣机运行日久其滚筒会因滚圈和托轮磨损而下降,允许的下降量是3mm;及时调节滚筒高度不使其下降超限;滚筒高度调节是通过调节托轮高度实现的;方法是用扳手转动托轮滑座的调节螺杆,使每对托轮滑座同时内移,从而每对托轮便同时升高;冷渣机进渣密封结构中,密封圈是易损件,磨损失常时则需更换或焊补;更换密封圈时需先拆出进渣管;。
冷渣机运行
冷渣机的运行1. 滚筒冷渣机概述LGT系列滚筒冷渣机由传热滚筒、支承机构、驱动机构、进出渣装置和电控装置组成,用于循环流化床锅炉的热渣(约950℃)冷却,其工作原理是:滚筒内、外壁之间的夹层内通以冷却水,利用水冷却冷渣机的传热滚筒即内筒,内筒内壁上焊有螺旋形导向叶片,在筒体旋转时对热渣起导向排出作用,为加强换热效果,在螺旋槽内还焊有纵向叶片,转动时可携带热渣到更高的高度再撒落。
动力为变频调速电机驱动,热渣在滚筒冷渣机内部螺旋形导向槽的作用下,缓缓排向出渣口同时被传热滚筒、叶片冷却。
2. 冷渣机启动前的检查2.1 滚筒冷渣机检修工作完毕,工作票已办理终结,周围无杂物,冷却水系统无泄漏;2.2 各热工测量仪表完好,指示正确;2.3冷渣机电机送电达备用;2.4冷渣机冷却水系统具备投运条件;2.5输渣系统已投运。
3.冷渣机启动及运行3.1打开冷渣机冷却水出、入口门,投入冷渣机冷却水,调整管路使A、B冷渣机水量均匀、充足;3.2投入滚筒冷渣机负压吸尘管路:进渣端的负压吸尘管插板门控制在1/3开度之内,出渣端的在1/2之内,以不向外扬尘为准。
若进、出渣端有明显扬尘,可能是负压吸尘管不畅通或漏风,应及时联系检修人员检查;3.3锅炉加床料时,使床料溢流至滚筒冷渣机,在锅炉排渣口至滚筒冷渣机入口之间的落渣管内形成料封,正常运行中应一直保持此料封;3.4开始排渣时,启动滚筒冷渣机,调节变频电机转速,通过调整滚筒转速实现连续、可调的排渣;3.5排渣正常后,根据情况投入床压自动控制,使冷渣机自动跟踪锅炉的排渣量;3.6运行中应保持A、B冷渣机转速均匀,排渣量少时可从CRT上将冷渣机转速降为0,床压仍然下降时才允许停运一台冷渣机;3.7根据滚筒冷渣机冷却水出口水温,及时调整冷却水量或排渣量,出口水温一般不大于90℃,报警温度为95℃。
如出口水温超过95℃,可降低滚筒转速直至为0;3.8滚筒冷渣机冷却水压力应低于2.47MPa,超过此压力,滚筒冷渣机保护动作自动停转,保护失灵时应立即手动停转冷渣机,待查明原因,冷却水压力恢复正常后再启动;3.9运行中冷渣机冷却水中断时,断水保护动作将自动停止冷渣机,断水保护失灵时应立即手动停转冷渣机。
滚筒冷渣机操作规程
滚筒冷渣机使用说明FSG 型系列风水冷却式滚筒冷渣机是在燃煤循环流化床锅炉干式冷却排渣的基础上研制而成的一种新型干式冷却排渣设备。
一、主要结构及工作原理:FSG 型系列风水冷却式滚筒冷渣机主要由进渣端、冷却筒体、出渣端、传动装置、支架、安全保护装置等部分组成。
工作时,在 驱动装置的带动下,冷却筒体低速转动,高温炉渣通过渣管进入进 渣端,冷却筒体内有螺旋吸热页片并起着导向作用,冷却筒体每转 动一周,炉渣一方面在与流经水冷壁的冷却水进行间接热交换,另 一方面与导入冷却筒内的自然风进行直接热交换,从而使热渣得以 逐步降温冷却。
冷渣器型式、型号:FSG-D5型设计参数:设备处理能力:》5 t/h物料粒度:w 60 mm物料入口温度:W 1000 r物料出口温度:w 80C , 冷却水进口温度:w 35 r , 冷却水出口温度:w 80 r , 冷却水压力:》0.8 Mpa , 冷却水用量:w 3.5 t/h ,电动机功率: 3 kW 电压: 380V出渣口径:250X 250mm 进渣口径: 273mm 冷却水水质要求:除盐水 冷却水压力降:0.05 MPa 转速: 0---4 r / min传动方式:摩擦传动减速机型号: ZQ350电动机型号: YVP100L2电机防护等级:IP54 设备总重量: 5.6t 外形尺寸:(长X宽X高):5900X 1500X 1600mm 进出渣口中心距离:4900mm二、特点1 、采用干式排渣,保持了渣的活性,有利于灰渣综合利用和环境保护。
2、冷却筒体整体转动推进物料,螺旋叶片与筒体无相对运行,克服了叶片易磨损、漏水、变形等问题,整机寿命长,配用动力小,噪音小。
3、炉渣热量回收在90%以上,高效节能。
4、无级变速,连续排渣,渣量可在大范围内连续调节,有利于锅炉稳定运行,燃料能充分燃烧,降低渣含碳量。
5、设有流量装置和温控装置,可根据用户需求,变频或滑差调整,电气控制系统可根据需求进入DCS系统。
冷渣机电气设计构想

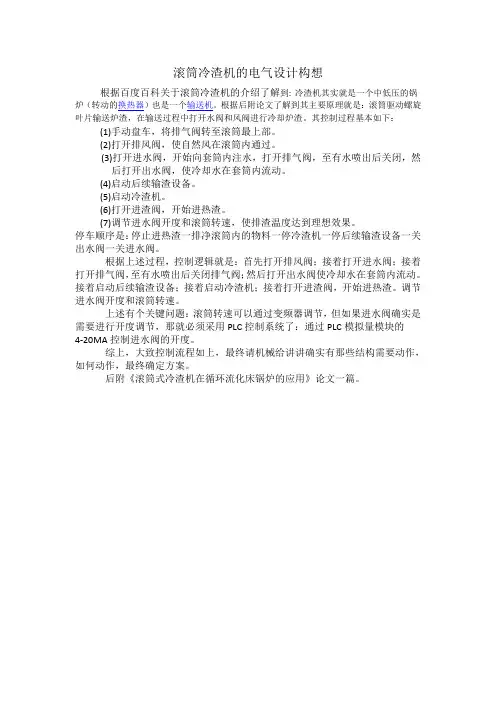

滚筒冷渣机的电气设计构想
根据百度百科关于滚筒冷渣机的介绍了解到:冷渣机其实就是一个中低压的锅炉(转动的换热器)也是一个输送机。
根据后附论文了解到其主要原理就是:滚筒驱动螺旋叶片输送炉渣,在输送过程中打开水阀和风阀进行冷却炉渣。
其控制过程基本如下:
(1)手动盘车,将排气阀转至滚筒最上部。
(2)打开排风阀,使自然风在滚筒内通过。
(3)打开进水阀,开始向套筒内注水,打开排气阀,至有水喷出后关闭,然
后打开出水阀,使冷却水在套筒内流动。
(4)启动后续输渣设备。
(5)启动冷渣机。
(6)打开进渣阀,开始进热渣。
(7)调节进水阀开度和滚筒转速,使排渣温度达到理想效果。
停车顺序是:停止进热渣一排净滚筒内的物料一停冷渣机一停后续输渣设备一关出水阀一关进水阀。
根据上述过程,控制逻辑就是:首先打开排风阀;接着打开进水阀;接着打开排气阀,至有水喷出后关闭排气阀;然后打开出水阀使冷却水在套筒内流动。
接着启动后续输渣设备;接着启动冷渣机;接着打开进渣阀,开始进热渣。
调节进水阀开度和滚筒转速。
上述有个关键问题:滚筒转速可以通过变频器调节,但如果进水阀确实是需要进行开度调节,那就必须采用PLC控制系统了:通过PLC模拟量模块的
4-20MA控制进水阀的开度。
综上,大致控制流程如上,最终请机械给讲讲确实有那些结构需要动作,如何动作,最终确定方案。
后附《滚筒式冷渣机在循环流化床锅炉的应用》论文一篇。
冷渣机技术规范
冷渣机技术规范书1 总则1.1本规范适用于热电有限公司工程的冷渣器设备,它包括本体及辅助设备的功能设计制造、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。
卖方保证提供一套符合招标规范书和有关标准的优质产品及其相应服务。
1.3在签订合同之后,买方有权提出因规范标准和规程发生变化而产生的一些补充要求,具体项目由买、卖双方共同商定。
1.5本技术规范书与合同具有同等效力,作为合同附件。
2设计和运行条件2.1 概述工程名称:电厂位置:设计单位:工程简介:热源厂规划总容量为2×75t/h蒸汽锅炉+1×130t/h蒸汽锅炉+1×116MW 热水锅炉,本期工程建设1台75t/h高温高压蒸汽锅炉。
配置一台园盘式冷渣机。
2.2设备安装位置:锅炉间0.00米。
2.3锅炉技术参数锅炉型式: 太原锅炉厂75t/h高温高压循环流化床锅炉, 型号:TG-75/9.81-M2。
2.4设备概述冷渣器用于将CFB锅炉的热态红渣冷却到小于100℃,回收渣的热量到除盐水,保护操作环境及工人的人身安全。
热态红渣约1000℃,主要成分为渣、灰、矸石、石灰石等的混合物,物料粒度一般小于20mm。
冷渣器冷却水采用广场喷泉水,系统压力约0.2MPa。
冷渣器排渣至皮带输送机。
3.设备规范(表中空白处由设备厂填写)4. 技术要求4.1制造的冷渣器,按国家有关标准、技术要求制造。
符合国家有关产品质量要求,保证安全可靠、连续稳定运行,满足人身安全和劳动保护条件,冷渣机耐磨受压主要部件使用寿命≥5年,机架电机减速机等寿命应≥10年。
4.2冷渣机的外形尺寸(包括进出渣口间距、冷渣机高度等)和设计院一起确定,其基本外形要求见本文“3设备规范”。
4.3冷渣机能实现连续排渣、均匀、安全、长期可靠运行,出渣量在0~4t/h范围内连续可调,可以由DCS控制冷渣器电机变频器改变冷渣器转速。
锅炉冷渣机的运行及维护
1、冷渣机的定义又称冷渣器冷渣机主要由筒体、进渣箱、出渣箱、动力传动装置、底架和电气控制系统组成,筒体和分隔架均采用水冷壁式结构,筒体内壁和分隔架上均焊有导渣片。
2、工作过程高温换热器,要在一定时间内把大量的渣冷却到一定温度,必须有足够的换热面积。
换热面积与换热量正相关。
通渣截面积越大每小时能够排出的渣也就越多。
通渣截面积与通渣能力正相关。
在筒体直径和长度一定的情况下,能够尽可能扩大通渣截面积对提高排渣能力和换热面积都是有利的。
渣从红渣进去到排出100℃以内的冷渣,一定要有足够的停留时间,渣的停留时间要足够长,转速要足够低;同时转速低对控制换热面和机械磨损都是有利的。
转速高则渣停留时间短,对冷却是不利的。
3、冷渣机分类滚筒冷渣机震动式冷渣机水冷式冷渣机盘式冷渣器。
4、结构介绍1、内部结构:冷渣机的内部结构主要由筒外焊有传动装置的外筒和焊有固定螺旋导向叶片的内筒组成,内筒由多管型和套筒型各种型号,内筒内的固定螺旋导向叶片之间焊有提渣板,当冷渣机由传动装置驱动缓慢旋转时,高温炉渣在套筒的内筒由螺旋叶片导向前进,同时在旋转时,提渣板带动炉渣向上提升,到一定高度后,向下抛撒,冷却水在内、外筒之间的夹套内逆向流动带走热量,冷却风在内筒内将提渣板提起后抛撒炉渣加热的热空气带走,使热态炉渣逐步冷却。
2、进渣装置:进渣装置中的进渣管、封头和封圈的设计是我们生产的冷渣机所特有的装置。
该装置由:进渣管、封头和封圈组成,进渣管采用合金管,封头和封圈为45#钢铸制造。
封头为圆锥台设计,位于冷渣机头部进渣位置,圆锥台小头置于进渣箱位置,圆锥台大头焊接在冷渣机本体,封头随冷渣机本体转动,并将椎体小头的内圆进行精加工,内径为510mm。
封圈设计并焊接在进渣箱上(不可转动)其外径为507mm,安装时将封圈插入内径510mm的封头内,这样封头和封圈之间的间隙只有平均1.5mm,以达到密封的作用。
炉渣经过进渣管,通过封圈内圆进入冷渣机。
冷渣器主要构造及工作原理
滚筒:有内外组成,形成密封腔,内部有螺旋叶片及纵向 叶片。能将灰渣的热量通过传导、对流、辐射传到循环冷 却水中。 转动部分:支撑圈、支撑轮、传动链轮、限位轮(各自作 用) 冷却系统:进水管、出水管、旋转接头等 出渣装置:出口密封罩、负压吸尘管 冷却水系统:出、入水管,旋转接头、软连接 进渣组件:进渣管、膨胀节、关断阀 各个下渣管有事故放渣
一台炉四台冷渣器,中间有事故放渣管,(高度调整)。冷 渣器是以水冷为主,热渣950-150之间, 安装要求:1.支撑梁一定在两支撑圈之间(托辊)2.进渣管 留量3.减速机安装中心要求4.冷渣器水平主要(出现问题) 下渣管到筒内距离(180-130MM)之间,不要轻易改动,如 需改动在两侧开弧口。 进冷渣器改进方向:回水方向、水质、软连接、压板、 进渣阀
主要构造及工作原理 LGT滚筒冷渣机由滚筒、转动系统、驱动机构、进渣装置、 出渣装置、冷却水系及电控装置、进渣管组件等组成。 原理:锅炉排渣口排出炽热的灰渣经斜伸入滚筒内的进渣管 进入滚筒端部,并在进渣管周围堆积成一定高度,当其产生 的重力与进渣管内的留渣重力平衡时,管内渣流便被阻滞, 当由滚筒旋转而推动灰渣向滚筒出渣端移动时,进渣管出口 周围渣堆高度随之下降从而打破了管内外灰渣的重力平衡, 管内灰渣又继续,这样,滚筒转,热灰渣流进,滚筒停,热 渣流停,快转快进,慢转慢进,在灰渣推进过程中,灰渣与 冷却水进行热交换。由循环流动的冷却水将灰渣大部分热量 带走,灰渣温度降低,可以由输渣设备运走或储存到渣仓内 (风水联合冷渣器、直排)
更换密封圈和密封环时需拆下下渣管
常见故障危害: 支撑圈下降磨损危害、(限位尺寸)托辊磨损(小):1.密封环、密 封圈损坏,前端漏渣原因:密封圈2.磨下渣管3.支撑圈螺栓动:回水 管磨损, 例(支撑分段安装) 托辊:前后磨损不一样 原:调试。现:螺纹上下 冷渣器启动前排空门必须打开:例 下渣管与酒盅膨胀系数:例 下渣管到滚筒高度200-300MM:例 缺水或汽化造成现象:筒体爆裂外、内筒、旋转接头损坏、软连接损 坏 (空心轴原因)、水压、阀门、短路 冷渣器最仪软化水,出现的问题、例 驱动机构:传动链、减速机、牙轮磨损处理:易损件 滚筒内部漏水安全措施:例
8.1.8冷渣机操作规程
冷渣机操作规程青岛凯诺冷渣机〔8台〕设备名称性能参数数量冷渣机GTL10C处理量≥8t/h 8台一、滚筒冷渣机工作原理和结构组成,使热态炉渣逐步冷却。
滚筒冷渣机由百叶滚筒、支承机构、驱动机构、进渣装置、出渣装置、冷却水系和电控装置等组成。
本工程每一台炉配置两台冷渣机,每套斗冷渣机送渣量为:8t/h〔每台锅炉:设计煤种的出渣量为:3.3 t/h,校核煤种的出渣量为:4t/h〕。
二、启动前应做以下检查:1、驱动装置转动部位下有无杂物。
2、通水管有无泄漏。
3、水流是否正常,入口温度是否在规定的范围内。
三、启动停止运行:启动前先启动斗式提升机、链斗输送机。
1、启动操作程序:翻开进水阀→注满水后翻开出水阀→启动电机→调整所需转速→给料。
〔在确认冷却水流量正常后,启动冷渣器,宜高速启动。
根据流量的大小调整转速。
〕2、关机的操作顺序:停止给料→排净料后转速“0〞切断电源→等30分钟后,关出水阀。
〔冷渣机停机时应先停止进料,待出料口无料出,输送机各部到达常温后再停水。
〕四、带料运行时应注意的问题:1、检查冷却水系统是否正常工作,进出水阀门是否翻开,进口与出口压降是否﹤0.1MPa。
严禁未进水而启动冷渣机。
2、关机时必须先关闭高温闸阀,带冷渣机冷却后关闭进出水阀门,防止冷渣机突然停水而导致温度太高冷却水急剧汽化损坏冷渣机。
3、运行时需要检查各处有无异常的声响和碰撞等,如有需经检查排除故障后再使用,防止损坏驱动装置或其他部件。
4、控制进水口压力0.45~0.55MPa,调节进出水阀门开度,控制压力差<0.1MPa。
5、运行每半年校验一次“冷却水超压自动停车报警〞和平安阀泄放。
6、根据水质结垢情况定期除垢。
五、日常维护与保养1、减速机和各部轴承应定期检查,加油或换油。
当冷渣机运行三个月后,应全部更换减速机内的润滑油。
2、寒冷地区,冬季假设长时间停用,应将冷却水放尽,以免冻裂。
5、当滚筒内横向叶片厚度磨损至缺乏6mm时,应及时焊补或更换叶片以保证内筒抗压稳定性。
冷渣器的设计与运行讲解
216第九章 冷渣器的设计与运行国内几家引进技术的制造厂设计上均是采用风水联合冷渣器。
从几年来CFB 锅炉在国内的运行情况看,都出现一些问题。
主要原因是国内煤的破碎粒度太大,造成风水联合冷渣器内超温、结渣、堵塞、磨损,排渣困难,用户要求解决问题的呼声很大,制造厂迫切需要拿出一个解决方案。
为此,经与几家制造厂商定,设立CFB 锅炉冷渣器技术攻关课题,共同调研分析国内CFB 锅炉冷渣器运行情况,集中国内各单位CFB 锅炉专家的智慧,找出影响运行的原因,提出解决方案,使CFB 锅炉更好地为国家经济建设服务。
9.1 几种常用的典型冷渣器目前国内按引进技术设计的几种典型冷渣器为HG 型风水联合冷渣器,SG 型风水联合冷渣器,DG 型风水联合冷渣器。
前两种冷渣器在二、三室之间设有隔墙,流化渣从隔墙溢流到下一个仓室,故又称溢流式,后一种DG 型风水联合冷渣器各室之间也有隔墙,但在隔墙的底部左侧或右侧设有流渣口,渣流呈S 形,又可称为迷宫式。
此外,还有滚筒式冷渣机,钢带风冷式冷渣器,气垫床冷渣机和射流床冷渣器。
钢带风冷式冷渣器为进口产品,价格较高,目前只有徐州贾旺电厂使用。
下面分别对几种型式冷渣器给予详细说明。
9.1.1 HG 型风水联合冷渣器HG 型风水联合冷渣器通过锥型阀或L 阀与锅炉本体相连,通过调节锥型阀或L 阀来控制排渣量,其结构见图9-1。
通常每台锅炉装有两台风水联合式冷渣器,当后墙给煤时,它们位于炉前。
冷渣器呈矩形,内衬耐磨、耐火材料,共分三个室,第一室没有布置受热面,主要是利用流化风冷却热渣,并起到一个缓冲的作用,以便从炉膛排出的渣在这里经过缓冲以后能沿冷渣器宽度方向均匀分配,确保冷却效果。
第二、三室装有蛇形管束,一、二室相通,二、三室由风冷隔墙隔开,冷渣器底部有布风板和风箱。
每台冷渣器有一个进渣管,位于第一室侧面;在第三室后面有一个排渣口和一个返料口,排渣口与排渣系统相连接,返料口与图9-1 HG 型风水联合冷渣器217炉膛相连。
冷渣机技术规范
冷渣机技术规范本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March冷渣机技术规范书1 总则1.1本规范适用于热电有限公司工程的冷渣器设备,它包括本体及辅助设备的功能设计制造、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。
卖方保证提供一套符合招标规范书和有关标准的优质产品及其相应服务。
1.3在签订合同之后,买方有权提出因规范标准和规程发生变化而产生的一些补充要求,具体项目由买、卖双方共同商定。
1.5本技术规范书与合同具有同等效力,作为合同附件。
2设计和运行条件2.1 概述工程名称:电厂位置:设计单位:工程简介:热源厂规划总容量为2×75t/h蒸汽锅炉+1×130t/h蒸汽锅炉+1×116MW 热水锅炉,本期工程建设1台75t/h高温高压蒸汽锅炉。
配置一台园盘式冷渣机。
2.2设备安装位置:锅炉间0.00米。
2.3锅炉技术参数锅炉型式: 太原锅炉厂75t/h高温高压循环流化床锅炉, 型号:TG-75/9.81-M2。
2.4设备概述冷渣器用于将CFB锅炉的热态红渣冷却到小于100℃,回收渣的热量到除盐水,保护操作环境及工人的人身安全。
热态红渣约1000℃,主要成分为渣、灰、矸石、石灰石等的混合物,物料粒度一般小于20mm。
冷渣器冷却水采用广场喷泉水,系统压力约0.2MPa。
冷渣器排渣至皮带输送机。
3.设备规范(表中空白处由设备厂填写)4. 技术要求4.1制造的冷渣器,按国家有关标准、技术要求制造。
符合国家有关产品质量要求,保证安全可靠、连续稳定运行,满足人身安全和劳动保护条件,冷渣机耐磨受压主要部件使用寿命≥5年,机架电机减速机等寿命应≥10年。
4.2冷渣机的外形尺寸(包括进出渣口间距、冷渣机高度等)和设计院一起确定,其基本外形要求见本文“3设备规范”。
多管滚筒冷渣器的安装、运行、维修注意事项
擦 力 , 筒旋 转受 到减 速机链 轮传 递 的旋转 力矩 , 转 滚 筒转 动部件 与 静 止 部 件 的磨 擦 力 等 ; 外 还 有 此 滚 筒从冷 态 到热 态 启 动 时 , 向 膨胀 产 生 的 轴 向 轴
冷渣 器 冷却用 水最 好 使 用 除 盐水 , 用 工业 使 水 冷却会 降 低 冷 渣 器 滚 筒 和 旋 转 接 头 的使 用 寿 命 。如 图 2 a 所 示 , 行 一 年 后 , 用 除盐 水 的 () 运 使
冷渣器 , 冷却 水 室 内滚 筒 内壁有 金属 光泽 , 没有 发 生腐蚀 , 管外壁 仅 有轻微 的锈 蚀 。 渣
行对 比 , 得 一定 的效果 , 用超强 磁水 处理 器 的 取 使 冷 渣器 , 见 图 2 b , 体 内壁 等低 温 区金 属 表 详 ()筒 面腐 蚀 明显减 轻 , 图 2 c 未 使 用磁 水 器 的 冷渣 而 () 器筒 体 内壁锈 蚀较 严重 , 泥垢 也较 厚 , 冷渣 管外 但 壁 等高 温区 的腐蚀 都还 比较 重 。
工业 冷 却 水 管 道 上 加 设 微 电脑 水 处 理 仪 ( 磁 电
静 密封环 间 隙直 接 进入 风 室 , 在安 装 运 行 中应 注 意调 整好 动 、 密 封环 间隙 , 静 减少 这部 分漏 风量 。 冷却 水经 旋转 接 头 进 入 水 室 , 室 内冷 却水 水
与热 渣逆 流 , 过 冷 渣 管 间接 换 热 。热 水 经 中 心 通 轴 、 转 密封进 入 回水 管道 。 因除盐水 量不 足 , 旋 我 公 司 4台冷渣 器 , 2台用 除 盐 水 冷却 , 2台用 工业 水 冷却 。
冷渣器操作法
处理方法同(1) 适当降低冷却水量
冷却水量过小或超过额定 适当增加冷却水量或降低冷渣器转
3
冷却水出水温度过高 (大于 90℃)
排渣量 没有冷却水
速 立即停止冷渣器运行,通入冷却水
没有冷却水
通入冷却水
冷却水流量小,达不到流 加大冷却水流量,超过流量控制器设
4 冷渣器不能启动 量控制器设定流量
定流量
变频器没有接通电源
HBSL 冷渣器运行操作法
1、HBSL 型冷渣器主要结构及工作原理:
HBSL 型冷渣器由进料室、出料室、装有一组蜂窝状冷渣通道的转子、驱
动装置、基架、断水保护装置等部分组成。工作时先开通冷却水,并达到所需
冷却水量,接通电源,转子在驱动装置的带动下低速转动(0~2 转/分),高温炉
渣进入进料室;转子与水平线成一定夹角,高端设有进渣口,低端设有出渣口,
转子每转动一周炉渣也随之转动一周,并沿下坡滚落一定距离,随着转子的连
续转动,炉渣也在冷却通道连续滚动与换热面交替接触,并将热量传递给冷却
通道的冷却水,加热后的冷却水由疏水母管进入疏水箱,余热得到回收。因为
炉渣在冷却通道是由高端向低端滚动的,所以金属与炉渣之间的磨擦系数很小,
金属壁面的磨损也很小。2、主要Βιβλιοθήκη 术参数:名称冷 渣 机
项目
型号
冷却渣量
进渣温度
排渣温度
进渣粒度
冷却水质
进水温度
出水温度
水阻
进水压力
型号
功率
电压
电 动 机
电流 恒转距调速 恒功率调速
出厂编号
制造厂家
单位
t/h ℃ ℃ mm
℃ ℃ Mpa Mpa
kw V A Hz Hz
300MW CFB锅炉冷渣器运行及改造
水冷冷却 仓 的流化 状态下 , 渣从 风冷 隔墙 溢 流到
第二水 冷冷 却仓。经过两级水冷管束及 流化冷却风
的作 用后溢 流到主排渣 口, 并接入刮板输渣机 。 经风
水冷却后 的渣温能控制在1 0 以下 。 5℃ 每台冷渣器设 有 9个排渣 口, 分别 可 以将 底渣排 到机械 除渣 系统
维普资讯
华 北 电 力技 术
NOR H HI L T I O E T C NA E EC R C P W R
3 9
3 0MW F 0 C B锅 炉 冷 渣 器 运 行及 改 造
曹 晓林
( 秦皇 岛发 电有 限责任公 司, 河北秦皇 岛 0 6 0 ) 6 0 3
一
渣 温度在 2 0 以上 , 0℃ 最高达到 7 0 , 0 ℃ 热损失严重 。
同时造成输 渣系统损坏 , 基本不能 正常运行 , 经常采
用 人工输渣 。 同时造成运行 中床压控制困难 , 影响锅 炉出力 , 机组出力受 阻, 更严重 时被迫停炉 。 0 7年 20 该 公 司将 原风水联合 式冷渣 器更换 成双套 滚筒式 , 运行至今 , 基本 解决 了锅炉运行 中排渣 困难 的问题 , 取得 了较好 的经济效益 。
化冷却 。进 口空仓采用纯风冷却 , 2个水冷仓 室内 后 布置蛇形管 , 冷却介 质为凝结水 。 最后一个冷却 仓后
墙, 设置有主出渣 口和回风 口。 当炉膛床压超过设定
化床锅 炉 。 每台锅炉装有4台风水联合式冷渣器 。 该 公 司2台机组在 2 0 0 7年相继投入商业运行 。从调试 阶段到投 产 以来 , 炉运行 始终受 排渣系 统运行 不 锅
冷渣器运行规程
冷渣器的运行操作规程1、每班次检查冷渣器的运行情况。
如电机、水密封等运行状况,发现问题及时解决。
2、每周定期给两个托轮、后轴承(在出渣侧)加注黄油一次;15天向主传动齿轮和从动齿轮加一次机油。
3、每班次检查减速机油位,并及时补充到位。
4、我厂冷渣器冷却水供水方式:从汽机低加入口前取水,引至冷渣器后,在冷渣器内与锅炉排出的热渣进行表面换热后,直接排到除氧器凝结水母管,在与低加出口水混合后进入除氧头。
5、我厂冷渣器保护有两套,第一套流量保护,当流量低于6吨水量时,冷渣器停止运行;当流量大于6吨水量时,冷渣器自动投入运行。
第二套温度保护,当冷渣器出口水温度达到95℃时,冷渣器停止运行;当冷渣器出口水温度低于95℃时,冷渣器自动投入运行。
汽机盘冷渣器出水温度报警为红灯时,冷渣器超温保护。
6、一期、二期都可以向冷渣器供水,冷渣器回水可以回到一期、二期除氧器凝结水母管。
用一期供水时,回水必须回到一期除氧器凝结水母管;二期汽机至冷渣器供水阀门、凝结水母管隔离门关闭。
用二期供水时,回水必须回到二期除氧器凝结水母管;一期汽机至冷渣器供水阀门、一期凝结水至凝结水母管联络门关闭。
7、冷渣器冷却水投运步骤:①、用一期凝结水供冷渣器的操作步骤:首先检查二期凝结水至冷渣器供水门、除氧器凝结水母管隔离门应关闭,打开一期凝结水至冷渣器供水门,打开冷渣器进水门,打开冷渣器出水门,打开冷渣器母管至除氧器凝结水母管隔离门,打开一期凝结水至除氧器凝结水母管联络门。
锅炉根据每台冷渣器的出口温度,调节出口门的开度和冷渣器的转速。
②、用二期凝结水供冷渣器的操作步骤:首先检查一期凝结水至冷渣器供水门、一期凝结水至除氧器凝结水母管联络门应关闭,打开二期凝结水至冷渣器供水门,打开冷渣器进水门,打开冷渣器出水门,打开冷渣器母管至除氧器凝结水母管隔离门,打开除氧器凝结水母管隔离门。
锅炉根据每台冷渣器的出口温度调节出口门的开度和冷渣器的转速。
③、由一期供水改为二期供水的操作步骤:首先打开二期凝结水至冷渣器供水门,在关闭一期凝结水至冷渣器供水门,打开除氧器一二期凝结水母管隔离门,关闭一期凝结水至除氧器凝结水母管联络门。
滚筒冷渣器、输渣系统的运行调整
滚筒冷渣器、输渣系统的运行调整一、水冷式滚筒冷渣器与输渣皮带系统1)GTL型滚筒冷渣机:GTL系列百页滚筒冷渣机由百叶滚筒、支承机构、驱动机构、进渣装置、出渣装置、冷却水系和电控装置等组成,用于流化床锅炉的热渣(约950℃)冷却。
冷却后的渣温一般不大于150℃,最高不宜超过200℃。
我厂冷却水为软化水,。
出水温度一般不大于90℃,温度计设制95℃报警。
当水压不足时应提高水压。
其进出口接于引风系统(通常接于电除尘器入口),否则冷渣机会有灰尘排出而污染环境。
按滚筒直径大小区分,冷渣机现有GTL80、GTL100TT和GTL150三个规格。
冷渣机长度不固定,通常与其出力、出渣温度和限定的进出口距离有关。
我厂为了提高出力与降低出口渣温现采用GTL150型滚筒冷渣机按驱动电机所在的位置区分,冷渣机有左型和右型:面对冷渣机出口看,电机在左侧者为左型,而在右侧者为右型。
根据冷却水量确定合适的冷却水进、出水管通经(管内水流速不宜大于3m/s)。
冷却水压应满足水量要求,但不得大于2.5Mpa,不得小于0.5 0Mpa。
供冷却水进出的旋转水接头下的滴水槽有排水口,应将其导入排水沟。
锅炉排渣管插入冷渣机进渣口,该进渣口在锅炉排渣管插入深度30~50mm时允许渣管热膨胀伸长230mm,水平摆动±40mm.进出风口短管与引风管焊接。
为补偿热膨胀,出风口短管不要插到底。
连接电控装置。
电控柜宜离开多尘环境。
手动操作按钮站宜置于锅炉控制台,现场设检修用按钮。
冷却水超压停车及出水超温报警器形式。
调节旋转水接头里端密封填料压紧度,使其每分钟漏水不多于6滴。
滚筒冷渣器内部构造与冷却水、渣运行时所在位置流向示意图:冷渣器内部构造图解冷却水回水管冷却水冷渣槽冷却水进水管冷却水回水管渣滚筒冷渣器筒体内设有冷渣槽(如上图),用以加大冷渣面积,更好的降低了出渣温度;冷却水是由汽机凝泵来,经过锅炉两台增压冷渣水泵后进入左右侧滚筒冷渣器;冷却水从筒体四周进入,冷却渣后经八根回水管流出进入3#低加;筒内部为空心用以走渣。
冷渣器说明书
多管水冷式滚筒冷渣器产品说明书一、主要特点:1.采用干式排渣技术,保持了渣的活性,有利于灰渣综合利用和节能环保。
2.采用多个内置螺旋叶片的小筒体同时输送冷却炉渣,换热面积大、换热快、效率高,能将1000左右的高温物料迅速降到100左右。
3.进、出料装置与转动筒体采用密封结构,无飞尘和热辐射,使用安全、环保。
4.传动平稳、结构紧凑、噪音小、磨损小使用寿命长。
5.连续排渣,由于采用了变频调速控制,速度可以根据渣量在大的范围内连续调节,有利于稳定锅炉床压,可以保持锅炉燃烧层厚度,降低渣的含碳量。
二、工作原理工作时先打开进水(排尽筒体内空气、出水阀,使冷却水充满旋转筒体且畅通。
接通电源启动电机,通过摩擦轮之间的相互作用使筒体转动。
高温物料通过进料装置快速进入旋转筒体,随着筒体的转动,物料沿着多个内置螺旋叶片的小筒体(9-32个成蜂窝状),源源不断地向前转动一周;筒体转动一周,高温物料沿每个内置螺旋叶片小筒体向前走一个导程。
冷却水连续均匀地通过小筒体间夹层,与高温炉渣间换热。
这样高温物料被冷却,冷却水温度被重新利用。
三、主要技术参数1.处理物料:锅炉底渣、灰、矸石2.物料处理能力:0——12t/h3.物料粒度:《80mm4.物料入口温度:《10005.物料出口温度:《1006.冷却水进口温度:《457.冷却水出口温度:《908.冷却水水质:一般工业水或除盐水,软化水9.冷却水压力:《0.6MPa10.冷却水压降:0.05—0.1 MPa11.冷却水量:——4t/h12.电机功率:1.1—5.5KW13.筒体转速:0.8rpm四、主要结构GL系列多管水冷式冷渣器主要由进料装置、换热筒体、出料装置、驱动装置、底座、旋转接头和控制箱等部件组成。
1.进料装置进料装置是高温物料进入旋转筒体的通道,与底座固定,为了保证与旋转筒体的密封和高温变形,该装置采用了双层水冷却,与旋转筒体采用了浮动密封板密封,阻止了飞灰外漏和高温物料的热辐射。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
216第九章 冷渣器的设计与运行国内几家引进技术的制造厂设计上均是采用风水联合冷渣器。
从几年来CFB 锅炉在国内的运行情况看,都出现一些问题。
主要原因是国内煤的破碎粒度太大,造成风水联合冷渣器内超温、结渣、堵塞、磨损,排渣困难,用户要求解决问题的呼声很大,制造厂迫切需要拿出一个解决方案。
为此,经与几家制造厂商定,设立CFB 锅炉冷渣器技术攻关课题,共同调研分析国内CFB 锅炉冷渣器运行情况,集中国内各单位CFB 锅炉专家的智慧,找出影响运行的原因,提出解决方案,使CFB 锅炉更好地为国家经济建设服务。
9.1 几种常用的典型冷渣器目前国内按引进技术设计的几种典型冷渣器为HG 型风水联合冷渣器,SG 型风水联合冷渣器,DG 型风水联合冷渣器。
前两种冷渣器在二、三室之间设有隔墙,流化渣从隔墙溢流到下一个仓室,故又称溢流式,后一种DG 型风水联合冷渣器各室之间也有隔墙,但在隔墙的底部左侧或右侧设有流渣口,渣流呈S 形,又可称为迷宫式。
此外,还有滚筒式冷渣机,钢带风冷式冷渣器,气垫床冷渣机和射流床冷渣器。
钢带风冷式冷渣器为进口产品,价格较高,目前只有徐州贾旺电厂使用。
下面分别对几种型式冷渣器给予详细说明。
9.1.1 HG 型风水联合冷渣器HG 型风水联合冷渣器通过锥型阀或L 阀与锅炉本体相连,通过调节锥型阀或L 阀来控制排渣量,其结构见图9-1。
通常每台锅炉装有两台风水联合式冷渣器,当后墙给煤时,它们位于炉前。
冷渣器呈矩形,内衬耐磨、耐火材料,共分三个室,第一室没有布置受热面,主要是利用流化风冷却热渣,并起到一个缓冲的作用,以便从炉膛排出的渣在这里经过缓冲以后能沿冷渣器宽度方向均匀分配,确保冷却效果。
第二、三室装有蛇形管束,一、二室相通,二、三室由风冷隔墙隔开,冷渣器底部有布风板和风箱。
每台冷渣器有一个进渣管,位于第一室侧面;在第三室后面有一个排渣口和一个返料口,排渣口与排渣系统相连接,返料口与图9-1 HG 型风水联合冷渣器217炉膛相连。
当炉膛下部床压升高时,底渣通过炉膛前墙底部的两个出渣口从侧面进入冷渣器第一室内,在流化风的作用下,首先在第一室内得到冷却,再经过第二室翻过隔墙溢流到第三室,底渣不断被风和水冷管束冷却,冷却到150 ℃以下的底渣再溢流到排渣口,进入排渣系统;流化空气及所携带的细灰通过返料管重新送回炉膛。
冷渣器通过构架支在零米地面上,与炉膛的膨胀差是通过安装在进渣管及返料管中间的膨胀节来解决的。
该种形式的冷渣器的优点是:对煤种的适应性强,在运行时,冷渣器内存有大量的冷渣,可承受大量热渣涌入造成的热冲击;通过溢流的方式排渣,当进渣量增加时溢流量也增加,进渣量减少时溢流量也随之减少,运行稳定;采用30~40℃的Ⅱ级除盐水和冷风作为冷却介质,可获得较大的传热温差,采用埋管式受热面,传热系数可达200 W/m 2 K 以上;单台冷却能力可达20~30 t/h ;采用较低的流化速度(≤1 m/s),埋管受热面的磨损较轻,可运行一个大修周期,运行维护量小。
9.1.2 SG 型风水冷流化床冷渣器(FBAC)对于较大容量和燃料灰分较高的锅炉,上锅采用风水冷流化床冷渣器(FBAC),见图9-2。
风水冷流化床冷渣器内部由2个冷却仓组成,其上设有一个装有ACV 阀的进渣口、一个溢流排渣管和一个排气口。
炉膛排出的热渣由ACV 阀控制调节进入FBAC 的第一个冷却仓,在第一个冷却仓前部留有足够的空间(称为平衡室)使热渣均匀地通过水冷管束。
每个仓中布置有水冷管束,仓与仓之间用分隔墙隔开,固体颗粒溢墙均匀地进入下一个冷却仓,在每个仓有管束和没有管束的区域均有其独立的布风装置,布风装置为钢板式结构,在布风板上布置有“T ”型风帽,运行时,通过各自独立的配风风管风量的调节来保证冷渣器的冷却效果。
冷渣通过设在第二冷却仓的溢流排渣口排出,每一个冷却仓布风板上还设有检修用排渣口。
根据具体情况,管束内冷却水可以是给水,也可以是凝结水。
9.1.3 DG 型风水联合冷渣器图9-2 SG 型风水冷流化床冷渣器(FBAC)图9-3 DG 型风水联合冷渣器218DG 型选择性流化床冷渣器简图见图9-3。
床底大渣通过位于每个侧墙上的排料管输送到选择性排灰冷渣器,每个冷渣器配一个排渣口和一个进渣管,在每个进渣管上布置有导向风帽,通过风帽的定向布置来保证渣从炉膛至冷渣器顺利输送,进渣管所需空气由“J ”阀回料风机提供。
冷渣器分为3个小室,沿渣走向分别为选择室和冷却室,各小室分别有各自独立的布风装置。
选择室尚有部分燃烧,流化速度设计较高,防止结渣。
每个小室用分隔墙隔开,在进入下一个小室之前,固体绕墙流过,延长了停留时间,冷却效果好,大渣温度可控制在200 ℃以下。
所有空气均来自一次风机出口的冷(热)风道。
冷渣器布风装置为钢板式,在布风板上布置有“Γ”型导向风帽。
选择室的排气从炉膛侧墙单独引回炉膛,冷却室排气在隔墙顶部附近排出,从炉膛侧墙返回炉膛。
冷渣器中设置有事故自动喷水系统,用于紧急状态下的灰冷却,系统水源为:0.35~0.42 MPa ,水温小于33 ℃。
以上三种冷渣器均为目前在国内大容量循环流化床锅炉上应用得比较多的流化床型冷渣器,它们的主要优点在于:没有任何机械传动部件,有效地避免了机械传动部件在高温固体工作环境下容易出现的磨损和卡涩现象,并且冷却能力也较大,另外可以有效地将大渣里面所夹带的细的颗粒重新送回炉膛,提高碳的燃尽度和石灰石的利用率,并还可以将大渣的物理显热有效回收,提高整个机组的经济性。
在正确运行的条件下,可以确保锅炉连续稳定运行。
但是它也有不足之处,一方面是对燃料入炉粒度的要求比较高,如果燃料入炉粒度偏大,由于采用流化冷却的原理,势必影响到冷渣器里面渣的流化,从而容易带来结焦现象,引起排渣不畅。
其次如果在锅炉底渣量特别大的情况下,为了确保冷却效果,则采用的冷却风量必然较大,造成风帽及受热面的磨损。
9.1.4 气垫床冷渣机气垫床冷渣机由深圳启皓科技公司开发,由衡阳启皓公司生产。
气垫床冷渣机基本工作原理如图9-4所示。
气垫床冷渣机是应用喷泉床和空气斜槽原理对灰渣进行冷却。
特殊设计了气垫槽配送冷却风装置,在床内有效地建立温度梯度场,能迅速将进入冷渣机的高温炉渣吹散并冷却;它没有风帽,不会发生堵渣、结焦现象。
与螺旋冷渣机、滚筒式冷渣机相比,没有机械转动部件,没有机械故障与安全隐患;与风水联合冷渣机相比,冷却效果好,又没有风帽,不存在堵渣、结焦和风帽磨损问题,灰渣流动更通畅,因此运行可靠性更高。
图9-4 气垫床冷渣机工作原理图气垫床冷渣机目前发现的主要问题是冷却风用量太大。
气垫床冷渣机包括SA型溢流式和RA-10型返回式两类。
该公司的SA、RA型气垫床冷渣机生产业绩见表9-1。
9.1.5 射流床冷渣器射流床冷渣器与风水联合冷渣器系统相似,其布风板改用密孔板型式,并向出渣方向倾斜6°,用不锈钢板制做水力排渣沟,结构如图9-5。
该型冷渣器由上海巴柯科技发展公司开发,已在合山发电厂、宜宾电厂、重庆方盛电厂、重庆天富电厂等用户投运。
9.1.6 滚筒式冷渣机近年来国内滚筒式冷渣机应用较多,有许多生产厂家,如青岛松灵电图9-5 射流床冷渣器示意图力环保设备公司、山东章丘圣火科技公司、青岛四洲电力设备公司、青岛纳川环境工程公司及成都巨鼎锅炉辅机厂等。
这些公司的冷渣器型式基本上分为两种:即百叶滚筒式和多管滚筒(峰窝)式。
百叶滚筒式,以松灵公司为代表,经创新已改进成灵式滚筒冷渣机。
下面以山东白杨河电厂的出力为5-20t/h型号为GTL15D-20灵式冷渣机为例进行介绍。
进、出渣管中心线距离8m,滚筒内径1.5m,内、外壁间隙20mm,中间通以冷却水,冷却水来自凝结水泵出口,回至末级低加出口,冷却水量达到70~100t/h,进口水温40℃,出口水温60~80℃。
炉内的热渣经过进渣管进入冷渣机,进渣管上有密封/膨胀补偿装置,冷渣机219进渣端有独特的防漏渣专利技术。
滚筒内壁上焊有200~250mm高的螺旋叶片,螺旋叶片之间还有许多纵向叶片,热渣在螺旋叶片的推动下向出渣口移动的过程中,被纵向叶片携带到滚筒顶部然后才下落,增强换热效果。
另外,冷渣机进、出渣处各有一条负压吸尘管接到引风机入口烟道,既防止扬尘,又起到一定风冷作用。
灵式滚筒冷渣机在结构方面的主要特点有:滚筒内部叶片形式进行了进一步改进,增加了纵向叶片密度,换热冷却效果更好;进渣端防漏渣结构是新型专利,密封效果好,使用寿命长;滚筒外部的两个支撑圈和大链轮是用螺栓紧固在滚筒上的,长期运行磨损失效后可以方便的更换;连接进、出水管道的灵式旋转水接头密封好,不漏水,检修方便,更换,维护费用低;滚筒高度在支承圈和支承轮磨损而下降超限后能进行滚筒高度调整(专利技术),可以有效延长支承圈和支承轮寿命而长期保持设备正常运行;多管滚筒(蜂窝)式滚筒式冷渣机以山东章丘圣火科技公司的产品为代表,特点是滚筒倾斜15°左右,筒内布置多根相互平行的六棱管,各管间隙中通冷却水;靖江合金钢厂的峰窝式为水平布置圆管,内有螺旋叶片,采用合金钢管,不易泄漏堵塞。
9.1.7 滚筒式冷渣机生产厂家及生产业绩(1) 青岛松灵电力环保设备公司该厂生产百叶式滚筒冷渣机。
百页滚筒是在螺旋滚筒的基础上,在内筒内壁不仅密布螺旋叶片,且在螺旋叶片间密布纵向叶片,使筒内叶片纵横交错呈牛百叶状。
不仅成倍的增加了换热面,且换热面的换热作用提高了近一倍(不与灰渣接触的换热面由近四分之三降至约二分之一)。
再在百页滚筒基础上进一步完善和提高而使其达到一个新水平,取名灵式滚筒。
灵式滚筒冷渣机的特点:·出力调节性能好,炽热灰渣经通径小于200mm的进渣管进入滚筒端部,并在进渣管端周围堆积,当堆积到一定高度时其产生的重力与管内渣流的重力平衡,管内渣流便被阻滞。
当由滚筒旋转而推动灰渣向滚筒出渣端移动时,进渣管端周围渣堆高度随之下降而打破了管内外灰渣重力平衡,管内渣流又继续。
这样,滚筒转,热渣流进;滚筒停,进渣停;快转快进,慢转慢进。
出力是滚筒转速的函数,且呈线性。
滚筒转速由驱动滚筒的变频电机的变频器控制。
冷渣机出力自动跟踪锅炉渣量。
·进渣管通径大而不堵塞,没有灰渣在冷渣机内结焦的可能。
无论灰渣粒度大小和渣量多少,都不会影响冷渣机的正常运行。
·可靠长效的防漏渣装置。
进渣密封完善,且其磨损件更换方便,防止热渣从旋转的滚筒与静止的进渣装置连接处外漏,且其构件寿命长,更换方便。
同时,滚筒两端的负压吸尘设置有效的防止了细灰外溢,保证了环境清洁卫生。
·冷却水排出管在筒外使滚筒安全、可靠和便于维修。
·以滚筒高度可调应对滚筒支承部件长期磨损而导致滚筒高度下降。
