房产集团住宅项目电气设计任务书
住宅项目设计任务书
住宅项目设计任务书 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-xxx住宅项目设计任务书施工图阶段设计任务书北京市xx房地产开发公司2007年4月16日目录一、项目简介二、建筑专业设计要求三、结构专业设计要求四、水暖专业设计要求五、电气专业设计要求一、项目简介1．工程概况：1.1 项目名称：xxxx住宅项目（暂定）1.2 建设单位：北京市xx房地产开发公司1.3 建设地点：北京市xx区xx号1.4 建设规模：总建筑面积36518㎡（地上建筑面积34806㎡，地下建筑面积约1712㎡）。
地上建筑面积分配原则为：①住宅总建筑面积约34641㎡；②配套公建建筑面积166㎡。
地下建筑面积分配原则为：①自行车库（蒹人防）面积约850㎡；②配套公建及设备用房面积约862㎡。
2．建设目标：住宅项目建成后，使之成为xx区的高档住宅社区。
提倡绿色建筑、生态建筑和节能建筑的理念；新现代主义的简约风格建筑，体现出时尚、高雅、简洁、务实、蕴育浓厚的生活气息。
配套公建为社区卫生服务站、居委会、物业用房及其他满足住宅小区使用功能配套设施用房。
3．规划设计要求：（考虑完善规划设计方案）3.1 容积率： 2.03.2 建筑密度：30％3.3 建筑控高：27m建筑层数：住宅主要为8～9层，局部有6层，（其中3＃楼地下1层为人防层及设备层；1＃、2＃楼地下1层为架空层）；配套公建为1层（其中：地上1层, 地下1层）；3.4 绿地率：30%3.5 建筑退让距离：见规划意见书3.6 建筑间距：应满足《北京市生活居住建筑间距暂行规定》的要求。
3.7 主要出入口方位：在建筑物的东南侧、西北侧各设置一个主要出入口。
3.8 停车泊位：按规划意见书的原则确定停车泊位。
3.9场地概况：本建筑设计坐北朝南。
本工程地处北京市xx区xx街xx号。
东至xx东胡同；南至xx衡器厂有限公司办公楼、电子楼向北10米；西至转向机厂；北至为xx胡同。
住宅小区电气工程设计任务书
住宅小区电气工程设计书范本一：一、项目背景1.1 项目概况1.2 项目目标1.3 项目规模二、目标2.1 描述2.2 范围2.3 要求三、设计内容及要求3.1 电气工程设计范围3.2 设计要求3.3 设计标准3.4 设计方法和原则3.5 设计参数和指标四、工程划分和布局4.1 电气工程布局图4.2 施工分区划分4.3 设备分布和布线规划五、电气设备选型及参数5.1 主配电装置选型5.2 发电机组选型5.3 输电线路选型5.4 配电柜、配电装置选型5.5 照明设备选型5.6 其他电气设备选型六、安全措施和监控系统6.1 安全措施6.2 火灾报警系统设计6.3 监控系统设计七、施工图纸设计7.1 设计图纸分类7.2 图纸内容和要求7.3 图纸标识和编号规定八、质量控制与验收标准8.1 质量控制要求8.2 设备验收标准8.3 施工验收标准九、交付和竣工9.1 交付流程9.2 竣工验收9.3 保修期服务要求附件：1. 相关设计图纸2. 设计规范标准3. 设备选型参数表格法律名词及注释：1. 建筑法: 指的是中华人民共和国建筑法2. 电力法: 指的是中华人民共和国电力法3. 规划法: 指的是中华人民共和国城乡规划法范本二：一、项目背景1.1 项目概况1.2 建设目标1.3 项目规模及用途二、目标2.1 描述2.2 范围2.3 要求三、电气工程设计内容及要求3.1 设计范围3.2 设计要求3.3 设计标准3.4 设计方法和原则3.5 设计参数和指标四、工程布局设计4.1 电气工程布局图4.2 施工分区划分4.3 设备分布和布线规划五、电气设备选型及技术参数5.1 主配电装置选型5.2 发电机组选型5.3 输电线路选型5.4 配电柜、配电装置选型5.5 照明设备选型5.6 其他电气设备选型六、安全措施和监控系统6.1 安全防护措施6.2 火灾报警系统设计6.3 监控系统设计七、施工图纸设计7.1 设计图纸分类7.2 图纸内容和要求7.3 图纸标识和编号规定八、质量控制与验收标准8.1 质量控制要求8.2 设备验收标准8.3 施工验收标准九、交付和竣工9.1 交付流程9.2 竣工验收9.3 保修期服务要求附件：1. 相关设计图纸2. 设计规范标准3. 设备选型参数表格法律名词及注释：1. 建筑法: 指的是中华人民共和国建筑法2. 电力法: 指的是中华人民共和国电力法3. 规划法: 指的是中华人民共和国城乡规划法。
住宅电气专业设计任务书
住宅电气专业设计书一：住宅电气专业设计书1. 项目背景1.1 项目简介此项目旨在设计一套住宅电气系统，满足住宅的电力供应需求，并保障住宅电气系统的安全、高效运行。
住宅位于某某市某某区，总建筑面积为XXX平方米，共有XX个房间。
1.2 项目目标1) 提供稳定、安全、高效的电力供应，满足住宅的日常用电需求。
2) 设计合理的电气布线方案，减少线路阻抗和功率损耗。
3) 保证住宅电器设备的正常运行，包括照明、空调、通风、安防等设备。
2. 项目详细内容2.1 供电系统设计1) 根据住宅的实际用电需求确定供电容量，并设计合理的主干线路和分支线路。
2) 设计住宅的主要电源系统，如市电供电系统、备用电源系统等，并考虑到系统的可靠性和容错能力。
2.2 照明系统设计1) 根据住宅平面布局，确定照明设备的位置和数量，并制定合理的照明布线方案。
2) 选择合适的照明设备，包括灯具、开关、调光器等，并保证其安全可靠。
2.3 空调系统设计1) 根据住宅的面积和需求，确定空调的供电容量，选择合适的空调设备。
2) 设计合理的空调布线方案，并考虑到冷凝水的排放和排气系统的布局。
2.4 安防系统设计1) 设计住宅的安防系统，包括入侵报警系统、视频监控系统等。
2) 根据住宅的布局和安全需求，确定安防设备的位置和数量，并进行布线规划。
2.5 其他系统设计根据需要，设计住宅的其他电气系统，如通风系统、供暖系统等，并保证其与主要系统的协调运行。
3. 项目交付要求3.1 设计提交详细的设计，包括系统设计图、布线图、设备选型表、技术要求等。
3.2 设备配置清单提供住宅电气系统所需的设备配置清单，包括设备名称、型号、数量等。
3.3 施工图纸提供施工图纸，并标明各项电气设备的具体位置、布线要求等。
4. 附件本所涉及的附件如下：1) 供电容量计算表2) 照明系统布线图3) 安防系统设备选型表4) 电气设备配置清单5. 法律名词及注释无二：住宅电气专业设计书1. 项目背景1.1 项目简介本项目是为某某市某某区的一处住宅设计电气系统，以满足住宅的日常用电需求，并提供稳定、安全、高效的电力供应。
电气设计任务书
电气设计任务书电气篇《强电部分》一、设计依据:1 )工程概况本工程位于长春市南关区高新开发区，由 16 栋住宅楼、1栋小区会馆及地下车库组成的居住建筑群体，总建筑面积100000平方米，其中地下车库建筑面积为8 4 9 1 2 . 9平方米。
本工程的建筑层数最高为6层，高度为20. 5米。
住宅总户数400户。
建筑耐火等级为一级。
结构类型属于钢筋混凝土剪力墙结构。
2 )相关专业提供给本专业的工程设计资料3 )建设单位设计任务书及设计要求4 )设计所执行的主要法规和所采用的主要标准《住宅设计规范》G B 5 0 0 9 6 - 2 0 1 1《住宅建筑规范》G B 5 0 3 6 8 2 0 0 5《建筑照明设计标准》G B 5 0 0 3 4 - 2 0 0 4《供配电系统设计规范》G B 5 0 0 5 2 - 2 0 0 9《低压配电设计规范》G B 5 0 0 5 4 - 2 0 1 1《民用建筑电气设计规范》J G J 1 6 - 2 0 0 8《高层民用建筑设计防火规范》G B 5 0 0 4 5 - 9 5 ( 2 0 0 5年版)《汽车库修车库停车场设计规范》 G B 5 0 0 6 7 - 9 71《电力工程电缆设计规范》 G B 5 0 2 1 7 - 2 0 0 7《通用用电设备配电设计规范》 G B 5 0 0 5 5 - 2 0 1 1 《1 0 k V及以下变电所设计规范》 G B 5 0 0 5 3 - 9 4《建筑物防雷设计规范》 G B 5 0 0 5 7 - 2 0 1 0 )国家现行的其它有关设计规范及规二设计范围1 本设计包括建设红线内的以下内容:- - 1 0 / 0 . 4 k V变、配电系统- -电力系统- -照明系统- -防雷保护、安全措施及接地系统。
2 电源设计分界，由城市电网引入本工程的二路1 0 K V 电缆线路至本工程的高压配电房，采用环网供电方式，本设计只提供此线路进入本工程建设红线内的路径，电源分界点为本工程变配电室高压电源进线柜进线开关。
某住宅楼电气照明系统设计任务书
某住宅楼电气照明系统设计书范本一：书本书针对某住宅楼的电气照明系统设计，旨在对该住宅楼的照明系统进行规划和设计，确保其满足安全、节能和舒适性的要求。
1. 项目背景1.1 项目简介描述该住宅楼的基本情况，包括楼房类型、建筑结构、层数、使用功能等。
1.2 设计目标说明设计的主要目标，包括满足居民的照明需求、节能减排要求、提高照明舒适性等。
1.3 设计原则列出设计中需遵循的原则，如安全可靠、节能环保、便捷维护等。
2. 照明系统设计2.1 照明系统组成详细描述照明系统的组成部分，包括灯具、电源装置、控制设备等。
2.2 照明系统布局描述照明系统在住宅楼中的布局方案，包括楼道、公共区域、住户单位等的照明设计。
2.3 照明系统参数给出照明系统的参数要求，包括灯具功率、光效、色温等。
3. 安全设计3.1 照明系统保护措施描述照明系统的保护措施，包括漏电保护、过载保护、短路保护等。
3.2 紧急照明设计说明紧急情况下的照明要求和应急照明系统的设计方案。
4. 节能设计4.1 能耗评估进行能耗评估，计算照明系统的能耗量以及预计的节能效果。
4.2 节能措施提出节能措施，如使用高效节能灯具、智能控制系统等。
5. 环境舒适性设计5.1 照明光照度确定不同区域的照明光照度要求，并进行照度分布设计。
5.2 照明色温根据环境需要确定照明色温要求，并进行色温分布设计。
5.3 照明色彩根据功能需求，确定照明色彩的要求和处理方案。
6. 进度计划详细列出本设计的进度计划，包括各个阶段的时间安排和里程碑节点。
7. 技术要求要求设计人员具备相关电气设计经验和资质，同时注明需要遵守的相关标准和规范。
8. 交付物要求说明设计提交的图纸、报告和其他资料的具体要求和格式。
9. 质量控制确定设计过程中的质量控制措施，包括设计评审、检查验收等。
10. 设计费用说明设计费用的预算和支付方式。
11. 其他要求根据具体情况列出其他需要遵守的要求，如保密协议、办公环境要求等。

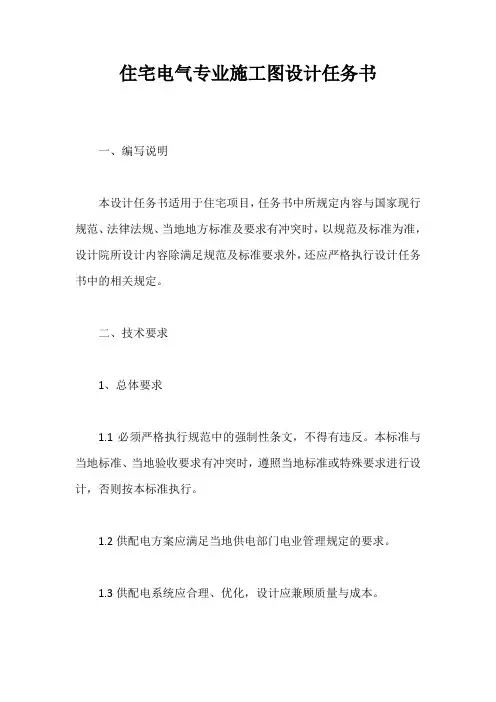

住宅电气专业施工图设计任务书【最新版】
住宅电气专业施工图设计任务书一、编写说明本设计任务书适用于住宅项目，任务书中所规定内容与国家现行规范、法律法规、当地地方标准及要求有冲突时，以规范及标准为准，设计院所设计内容除满足规范及标准要求外，还应严格执行设计任务书中的相关规定。
二、技术要求1、总体要求1.1必须严格执行规范中的强制性条文，不得有违反。
本标准与当地标准、当地验收要求有冲突时，遵照当地标准或特殊要求进行设计，否则按本标准执行。
1.2供配电方案应满足当地供电部门电业管理规定的要求。
1.3供配电系统应合理、优化，设计应兼顾质量与成本。
1.4设备应选择性价比高的产品。
选用节能及环保产品:高效光源、荧光灯配电子镇流器、节能灯具等;“以塑代钢”，在满足规范要求的前提下，尽量采用PVC管代替金属管。
1.5各工程子项的技术标准及绘图标准应统一。
1.6图纸绘制深度应满足国家规定的设计深度。
1.7各种电气设备用房设置应满足规范的要求，不应设置在卫生间、厨房等有积水场所的正下方。
消防控制中心与安保监控中心合用;有线电视、通信机房、网络机房等按专业公司要求配置。
消防控制室应尽量置于一层，若在地下室，应设置直通室外的通道，咨询当地消防部门的意见，并做好相应的防水、防潮等措施。
1.8设计前应了解项目所在地的供电、通信、有线电视等市政条件、各管线的引入方向、与前期各系统的衔接及相关主管部门的要求。
2、设计工作范围及设计深度和技术标准2.1低压配电系统的设计中，末端的配电容量可适当取大，各级的需求系数、同时系数可适当取小。
单相供电线路应标明相序，应使三相负荷均衡分配。
对于自身不能三相平衡的住宅的电表箱，应注明各电表箱中的相序配合。
2.2为节省成本，在符合当地验收标准的前提下，电线、电缆应采用满足验收要求的较低成本的产品。
2.3应出设备的二次控制原理说明，采用标准图集的，应指出图集号及页次。
2.4应出基础接地及等电位联结平面图。
2.5除住宅户内箱外，所有公共配电箱均要按需要预留适当的备用开关。
电气设计任务书(滨海A地块).
4、开关房、高压房、公变房、专变房
(1 、按当地供电部门公变房、专变房要求独立设置
(2 、公变高压柜采用环网柜 ,禅城公变可最大可做 800KVA, 低压柜采用 GGD 柜。商 业用电设独立设专用变压器 ,高压柜采用 KYN 柜, 低压柜采用 GCD 或 GCK 柜。电房均设 在地下负一层 ,如果上方有水 ,做双层板隔开 ,电房净空高度不低于 3.8 米。
(5 、对于回路线数及种类较多的强电和弱电的电气线路 ,强弱电应分井设置。 8、公共设备部分设计原则 (1 、梯间、休息平台均设灯具。 (2 、首层大堂及入口处灯具均采用普通开关控制 ,控制开关设于室内。 (3 、 楼层电梯前室两侧过道灯具采用节能开关控制 , 其他灯具在本层设普通开 关控制。 (4 、楼梯间光源采用功率为 25W 的白炽灯 ,采用节能开关控制。 (5 节能开关控制灯选用白炽灯 ,节能开关采用声光控制延时开关。 (6 、大堂及电梯前室选用独立型应急灯时 ,应布置在不显眼位置。 (7 、电梯间公共照明配电箱设置 : 20~33 层住宅设于 2~3 个梯间公共照明配电箱。 首层有电表间时 , 梯间公共照明配电箱放在电表间内 , 首层无电表间时梯间公共 照明 配电箱放在地下室或首层楼梯间 ;其他楼层梯间公共照明配电箱放在电井内。 9、住宅户内 :采用一箱一灯一插的毛坯交楼 ,但应预留住户内所有灯具底盒、 开关底 盒、空调插座底盒、及其预埋管线。从电井到户内的进线采用 PC 埋管方 式。户内配电 箱必须暗装 ,必须标明箱体大小或位数。 户内配电箱尽量做在门背面 (底标高 1.5 米 或者厨房冰箱位上部 (底标高 1.9 米 。 10、户内配电箱、弱电箱 (1 住户内均设住户配电箱、弱电箱。 (2 住户配电箱、弱电箱尽量设于隐蔽处 ,位置应方便管线进出 ,并避免设在剪力 墙 或电梯井道墙上。
地产电气设计任务书(DOC)
第一章强电专业一、设计范围1．高压（10kv或35kv）供电系统（含二次接线）；应符合大连市电业局审定，开关站及变电所（亭）由大连市电业局安排设计。
应含剖面图、电缆沟布置、局部详图等。
2．低压0.4kv配电与控制系统（含二次控制系统）；应含剖面图、电缆沟布置、局部详图等。
例如电气竖井、楼层配电间设备布置安装详图。
3．电气照明系统。
4．建筑物防雷、接地及安全防护系统。
5．防火剩余电流动作报警系统。
6．火灾自动报警及联动控制系统（出图时单独装订成册）。
7．强电室外管网综合。
8．室外建筑夜景照明、室外景观环境照明，设计中预留电源。
我司后期根据需要委托设计。
二、设计深度及制图要求1.设计应符合国家现行规范、规程、标准及地方指令性法规。
规范中的强制性条文必须严格执行，供配电系统应合理、优化，设计应兼顾成本与质量。
如本设计指导书与当地标准或习惯做法相冲突时，设计人员应及时向我司反馈意见协商解决。
2.电气专业施工图设计深度应符合建设部建质（2003）84号《建筑工程设计文件编制深度规定》2003年版的要求。
除对上述的要求外，对设计深度要求如下：1)设计说明中要列出各用电的负荷等级（供配电设计依据），应具体说明每个系统技术指标要求和技术要点，系统图、平面图应清晰完整，各成体系，以方便报图和存档。
2)负荷计算中，各种参数选取要符合“节能专篇”中推荐值。
工程总负荷计算和分路负荷计算，配电系统的设计中，须标注出装接容量、平均功率因数、需用系数、计算容量、计算电流，其中计算电流是断路器及电缆的设计依据。
我司设计审核时要求乙方提供计算书。
3)电气应给建筑、结构专业提供配电箱、桥架等预留洞尺寸，建筑、结构应在本专业图中表示出。
进户电管及立管管径的大小应沟通结构专业做相应的设计调整。
4)应按《建设工程质量管理条例》第二十二条注明设备规格、型号、性能等技术参数与数量，但不得指定制造商和供应商，不得使用淘汰产品。
设计中对低压断路器不得标注具体型号，对0.4kV 低压断路器的表示为：ACB—框架断路器MCCB—塑壳断路器、MCB—微型断路器、ATS—PC 级双电源切换装置、IS—隔离开关、RCB—带剩余电流保护的断路器。
万科地产集团有限公司金域华府给排水、暖通、燃气设计任务书
1. 设计范围及指标 - 33 -
2. 设计注意事项及发展商的习惯做法 - 33 -
四、 燃气部分 .......................................................
五、 设备安装初步设计成果要求 .......................................
5. 主体工程 - 24 -
6. 基础及地下室工程 - 25 -
7. 楼地面工程 - 26 -
二、 结构设计管理 ...................................................
第四部分机电专业 - 26 -
一、 电气部分 .......................................................
-5-5-5-5-
-7-7-
- 20 -
第三部分结构专业 - 21 -
一、 结构专业设计任务书 .............................................
1. 结构设计的一般要求 - 21 -
2. 结构设计的特殊要求 - 22 -
3. 荷载取值要求 - 23 -
4. 对设计全过程的配合要求 - 24 -
2. 图面要求： 各专业图纸规格需按有关制图规范并尽量做到统一，图纸表 达内容应清晰明确，构图美观整洁。
2.1 建筑如由多个分区组成，应提供分区拼接示意图，清晰表达各分区 的界限和衔接关系。 各分区边界的确定应做到各专业清晰、 合理、 统一。
2.2 不同户型单元应绘制单元平面放大图。 图中应清晰表示出墙体构造、 隔墙厚度及定位尺寸、门窗洞口尺寸、阳台、挑板尺寸、家俱布置 （开关及插座应定位） 、洁具摆放（洗手盆、大便器、地漏应定位） 及空调机预留洞口位置， 并标明地面降板位置相对标高， 和卫生间 排水坡度。
住宅小区电气工程设计任务书
设计任务书（电气）一、用电负荷：每户面积120 m2以下的为6kW，建筑面积为120 m2以上的为8kW，其它大户型容量酌情增加；公建负荷以100kW/ m2为标准，按共建实际功能合理计算。
二、计量方式：1、住宅设集中表箱计量，每单元不超过12表集中一个表箱。
多层住宅设于首层，高层住宅可设于首层及中间层，表箱尺寸为800×1600×200。
各功能区如公建、商业网点等，应单独设计量表。
每栋楼的电梯及正压风机、应急照明等应单独设表计量。
公共照明在住宅集中表箱中取，不必计量。
2、公建设磁卡表计量，表箱设于公共空间。
3、地下车库共用负荷在车库配电间内统一计量，独立车库或仓库集中表箱分户计量。
三、配电系统：1、每栋住宅的计算电流不超过350A时，只做一个进户线，超过350A时，采用多组进户线。
2、底层商业用房单独设进户线，进线电缆不小于35mm2。
3、电梯等公用负荷的电源单独进户，二级以上负荷应考虑双电源互为备用。
电梯电源采用双电源切换供电箱时，该箱安装在电梯机房内。
4、每套住宅空调插座、厨房电源插座、卫生间电源插座、热水器插座、其它电源插座及照明单独回路设计，每个空调回路不宜超过两个插座，客厅空调插座应单独一个回路，每户不少于6个回路。
5、户内开关箱的选择根据实际计算。
6、大面积车库内的应急照明及疏散照明采用集中应急电源箱，高层楼梯间为正常照明与应急照明分开系统，应急照明电源由公共电源进户箱引来。
7、住宅楼梯间内设感应灯，感应灯照明及弱电用电由计量表箱引出，不用计量。
四、线路敷设：1、干线沿竖井，桥架，线槽敷设。
2、支线采用穿管暗设，与消防有关的线路应采用钢管保护，普通负荷可采用刚性阻燃PVC管保护。
3、电缆均选用交联聚氯乙烯绝缘电缆，消防负荷按要求选用耐火型、阻燃型电缆。
导线与消防有关的按要求选用阻燃型。
4、配电室至小高层、高层集中表柜采用树干式供电。
5、住宅进户电缆截面不小于10 mm2。
地产电气设计任务书概要
第一章强电专业一、设计范围1．高压（10kv或35kv）供电系统（含二次接线）；应符合大连市电业局审定，开关站及变电所（亭）由大连市电业局安排设计。
应含剖面图、电缆沟布置、局部详图等。
2．低压0.4kv配电与控制系统（含二次控制系统）；应含剖面图、电缆沟布置、局部详图等。
例如电气竖井、楼层配电间设备布置安装详图。
3．电气照明系统。
4．建筑物防雷、接地及安全防护系统。
5．防火剩余电流动作报警系统。
6．火灾自动报警及联动控制系统（出图时单独装订成册）。
7．强电室外管网综合。
8．室外建筑夜景照明、室外景观环境照明，设计中预留电源。
我司后期根据需要委托设计。
二、设计深度及制图要求1.设计应符合国家现行规范、规程、标准及地方指令性法规。
规范中的强制性条文必须严格执行，供配电系统应合理、优化，设计应兼顾成本与质量。
如本设计指导书与当地标准或习惯做法相冲突时，设计人员应及时向我司反馈意见协商解决。
2.电气专业施工图设计深度应符合建设部建质（2003）84号《建筑工程设计文件编制深度规定》2003年版的要求。
除对上述的要求外，对设计深度要求如下：1)设计说明中要列出各用电的负荷等级（供配电设计依据），应具体说明每个系统技术指标要求和技术要点，系统图、平面图应清晰完整，各成体系，以方便报图和存档。
2)负荷计算中，各种参数选取要符合“节能专篇”中推荐值。
工程总负荷计算和分路负荷计算，配电系统的设计中，须标注出装接容量、平均功率因数、需用系数、计算容量、计算电流，其中计算电流是断路器及电缆的设计依据。
我司设计审核时要求乙方提供计算书。
3)电气应给建筑、结构专业提供配电箱、桥架等预留洞尺寸，建筑、结构应在本专业图中表示出。
进户电管及立管管径的大小应沟通结构专业做相应的设计调整。
4)应按《建设工程质量管理条例》第二十二条注明设备规格、型号、性能等技术参数与数量，但不得指定制造商和供应商，不得使用淘汰产品。
设计中对低压断路器不得标注具体型号，对0.4kV 低压断路器的表示为：ACB—框架断路器MCCB—塑壳断路器、MCB—微型断路器、ATS—PC 级双电源切换装置、IS—隔离开关、RCB—带剩余电流保护的断路器。
住宅小区电气工程设计任务书
住宅小区电气工程设计书住宅小区电气工程设计书1.项目背景和范围1.1 项目背景本项目是某住宅小区的电气工程设计项目，旨在为小区提供安全可靠的电气设施，满足住户的用电需求。
1.2 项目范围本项目的范围包括但不限于以下内容：1.2.1 负责小区电气系统的设计和规划，包括供电、配电、照明、消防电源等；1.2.2 根据小区的用电需求进行负荷计算和功率分配；1.2.3 设计小区的照明系统，包括室内外照明设备的规划和布置；1.2.4 负责小区的电气安全设计，包括接地、过电压保护、漏电保护等；1.2.5 制定小区电气工程的施工方案和工程进度计划；1.2.6 提供相关技术支持和咨询服务。
2.设计要求2.1 电源供应2.1.1 根据小区的用电需求，设计合理的电源供应方案，确保供电可靠稳定；2.1.2 考虑到小区的发展规划，预留一定的供电容量，以满足未来的扩容需求。
2.2 供配电系统2.2.1 设计合理的配电系统，包括主配电室、分配电室、配电柜等设备的布置和选型；2.2.2 实施合理的路线设计，确保供电可靠性和安全性；2.2.3 考虑到小区的用电特点，合理划分不同的用电区域，确保供电均衡。
2.3 照明系统设计2.3.1 根据小区不同区域的照明需求，设计合理的照明系统；2.3.2 考虑到照明的能耗和舒适度，选择合适的照明设备和灯具；2.3.3 优化照明控制系统，实现节能和智能化控制。
2.4 电气安全设计2.4.1 设计合理的接地系统，确保电气设备的安全运行；2.4.2 考虑到小区的用电安全，设计合适的过电压保护和漏电保护装置；2.4.3 建立完善的电气安全管理制度，确保小区居民的用电安全。
3.技术要求3.1 采用国内外先进的电气设计标准和规范，确保设计方案的合理性和可行性；3.2 选用符合国家标准的电气设备和材料，保证质量可靠；3.3 采用先进的计算工具和软件，提高设计效率和准确性；3.4 参考类似项目的经验和成功案例，借鉴最佳实践。
小区电气设计任务书
[5]白木 周洁住宅小区智能化管理系统
[6]程大章智能住宅小区的建设应走向理性----几个困惑问题的探讨电气智能建筑
[7]陈运根住宅弱电设计及智能化探讨
[8]陈建飚正确认识住宅小区的“智能化”
同组设计者
注：1.此任务书由指导纸带教师填写。
8～9
*
*
5
构成供配电系统、完成设备选型
10～11
*
*
6
完成供配电系统部分的图纸
12～13
*
*
7
选择消防报警系统形式并构成系统
14～15
*
*
8
整理说明书及计算书
16~17
*
*
平顶山工学院
毕业设计（论文）任务书
电气工程系电气工程及其自动化专业
题目某住宅小区电气设计
（任务起止日期：2006 年3 月 日~2006 年 月 日）
学生姓名范伟班号*******学号
指导教师孙炳海 刘海昌
教研室主任200 年 月日审查
系 主 任200 年 月日批准
课题内容：
完成供配电系统图，设备层动力平面图，照明动力平面图，消防报警系统图，消防报警平面图，住宅保安系统系统图及平面图。
课题任务要求：
本课题的任务是基于各种设计规范，包括《供配电系统设计规范》，《10KV及以下变电所设计规范》，《低压电气设计规范》，《民用建筑电气设计规范》，《民用建筑照明设计规范》，《高层民用建筑设计防火规范》，《火灾自动报警系统设计规范》,《建筑防雷设计规范》。任务如下：
供配电系统主结线，供配电方式的确定。
供配电系统负荷计算，短路电流计算。
住宅电气设计任务模版
电气一、强电部分1、10kV高压电源二期工程的两路10kV高压电源由一期工程10kV环网柜引来。
在室外设置两个箱变，每个箱变设置2台630KVA的变压器，供电公司负责箱变和10kV高压电源设计工作，华诚公司只负责提供馈出线路负荷容量。
负荷计算表如下：用电指标：6kW/户2、低压配电系统1)按照北京供电公司要求，低压电缆派接箱(含高压柜、变压器、低压柜)以上供电系统由供电公司负责设计，低压电缆派接箱以下配电系统由华诚设计公司设计。
2)计量：采用IC卡表计量。
(1)住宅部分：每户单独计量，每层设置电度表箱，安装在电气井道内。
(2)住宅公共部分：单独计量，按单元设置电度表箱。
(3)商铺部分：每户单独计量，电度表箱安装在底商户内。
(4)车库部分：单独计量，电度表箱就近安装。
3)电缆、电线选型(1)普通负荷选用为铜芯交联聚乙烯绝缘、聚氯乙烯护套阻燃电缆（Z-YJV-0.6/1kV）或铜芯聚氯乙烯绝缘阻燃电线（Z-BV-0.45/0.75KV）。
(2)消防负荷选用铜芯交联聚乙烯绝缘、聚氯乙烯护套阻燃耐火电缆（ZN-YJV -0.6/1kV）或铜芯聚氯乙烯绝缘阻燃耐火电线（ZN-BV-0.45/0.75KV）。
(3)公共疏散通道的应急照明选用铜芯交联聚乙烯绝缘、聚烯烃护套无卤低烟阻燃电缆(WDZA-YJY-0.6/1kV)或铜芯交联聚乙烯绝缘阻燃电线(WDZB-BYJ-0.45/0.75KV)3、插座设计(1)户型内强、弱电插座设置标准：(2)户型内强、弱电插座安装高度二、弱电部分住宅和底商每户设置一个弱电综合分线箱，用于电视、电话、网络系统的线缆分配。
1、有线电视系统有线电视系统共用一期工程有线电视设备，不再单独引入市政有线电视线路，二期工程每栋楼的有线电视信号直接由一期工程有线电视设备引来，采用“分配-分支模式”分配到每个用户,邻频系统的用户电平值为69±6dB。
2、电话、网络系统电话网络系统共用一期工程电话网络设备，不再单独引入市政电话网络线路，二期工程每栋楼的电话网络信号直接由一期工程电话网络设备引来，在每栋楼的地下一层弱电间内设置电话接线箱和网络交换设备，供本楼使用，3、视频监控系统与一期工程共用安防监控室，二期工程视频监控信号上传到一期工程安防监控室，在单元入口、单元与车库通道口、车库出入口、电梯轿厢内等场所设置监控摄像头。
住宅小区电力工程课程设计任务书
住宅小区电力工程课程设计书文档一：住宅小区电力工程课程设计书一.课程设计的目的和背景1.1 目的本课程设计旨在让学生通过对住宅小区电力工程的设计，掌握电力系统规划、设计和施工的基本理论和方法，培养学生的工程实践能力。
1.2 背景近年来，随着住宅小区的不断增加，对电力供应的需求越来越大。
为了保障住宅小区电力供应的安全和可靠性，需要进行电力工程的规划和设计。
因此，本课程设计将围绕住宅小区电力工程进行设计和施工。
二.课程设计的基本要求和内容2.1 基本要求设计一套住宅小区电力系统，保障住宅小区内各户的供电需求，确保电力供应的可靠性和安全性。
2.2 内容2.2.1 了解住宅小区的规模和用电需求。
2.2.2 调查住宅小区的既有电力设施情况，并进行评估。
2.2.3 进行电力系统规划，确定主干线路和分支线路的布置。
2.2.4 设计住宅小区的配电方案，包括配电柜的布置和容量计算。
2.2.5 设计住宅小区的接地系统，确保电力供应的安全性。
2.2.6 进行电力系统的保护设计，包括过载保护和短路保护等。
2.2.7 编制住宅小区电力工程的详细施工图纸，包括线路布置图和配电柜布置图等。
2.2.8 进行住宅小区电力工程的施工，并完成相关测试和验收工作。
三.课程设计的时间安排和进度要求3.1 时间安排根据实际情况，制定适当的时间安排，确保课程设计的顺利进行。
预计需要4个月的时间完成全部。
3.2 进度要求按照设定的时间安排，每个阶段的都应按时完成，并及时汇报和评审。
附件：住宅小区电力工程的相关资料和数据。
法律名词及注释：1. 电力系统规划：指根据需求和条件，制定电力系统的整体规划和布局，包括主干线路和分支线路的布置等。
2. 配电方案：指对电力系统的配电进行设计，包括配电柜的布置和容量计算等。
3. 接地系统：指为了保证电力系统的安全，将电气设备的金属导体与地面建立良好的导电连接的系统。
4. 施工图纸：指用于指导电力工程施工的图纸，包括线路布置图和配电柜布置图等。
电气设计任务书
电气专业设计要求1.开闭所、变配电室1.1开闭所、变配电室位置尽量设在负荷中心，考虑市政电源接驳点条件，且不应设置在车库最底层，住宅变配电室供电范围应严格满足供电半径不大于250m。
1.2开闭所面积控制在150~200㎡左右，根据小区规模、负荷类型做相应调整。
变配电室面积控制在150~250㎡左右，根据供电范围、变压器台数做相应调整。
1.3开闭所、变配电室净高满足梁下3.8米，净深控制在≮6米。
1.4开闭所、变配电室的门口设置≮300mm的防水门槛1.5变配电室考虑变压器运输通道，如果通道不满足设备运输要求，可设置吊装孔。
这里注意变配电室甲级防火门的设置尺寸，至少有一个门宽满足1.5米要求。
2.配电系统2.1消防干线采用柔性矿物绝缘电缆（NG-A），消防分支线采用低烟无卤耐火交联聚乙烯电力电缆((WDZN-YJY)；普通配电干线、分支干线采用低烟无卤阻燃交联聚乙烯电力电缆(WDZ-YJY)；电力和照明支线除供给消防等重要负荷的配线选用NH-BV-450/750V型导线，其余选用BV-450/750V型导线。
2.2楼座消防动力进线、车库消防动力采用低烟无卤耐火交联聚乙烯电力电缆。
2.3防火卷帘控制箱电源由就近的消防风机或应急照明双电源配电箱供电，不单独设配电箱。
2.4车库照明光源选用LED类型光源，并标明LED光源功率及光通量等参数。
2.5地下自行车库内应预留电动车充电专用配电箱，以备后期安装充电桩，另需在自行车库总箱设置总计量表。
2.6变配电室分别预留后期物业用房、食堂用电、景观用电单独计量。
2.7楼座单体配电室净宽建议控制在≮3.5米。
2.8住宅公区建议每4~6层在竖井内预留普通照明配电箱和应急照明配电箱，具体以实际项目标准层公区面积大小确定。
建议一层及地下层电井设置普通照明配电箱，以满足后期公区精装点位回路需求。
2.9住宅公区应急照明采用柔性矿物绝缘电缆干线分支系统，分支采用分支箱。
2.10首层精装回路较多，应设普通照明配电箱。
某房地产集团住宅项目--设计任务书--强电2016.09
住宅项目机电设计任务书编制单位：新城控股集团有限公司编制时间：______年____月____日目录1、电气1.1设计标准、规范（按现行版本） (3)1.2总体控制要求 (4)1.3需要提供给甲方的设计成果 (6)1.4设计范围和总体要求 (6)1.5设计深度和制图要求 (9)1.6设计配合要求 (16)项目概况1.1工程名称：1.2建设单位：1.3建设地点：1.4工程概况：1电气1.1设计标准、规范（按现行版本）✧供配电系统设计规范 GB50052✧低压配电设计规范 GB50054✧通用用电设备配电设计规范 GB50055✧民用建筑电气设计规范 JGJ16✧建筑照明设计标准 GB50034✧电力工程电缆设计规范 GB50217✧电子信息系统防雷技术规范 GB50343✧火灾自动报警系统设计规范 GB50116✧智能建筑设计标准 GB/T50314✧公共建筑节能设计标准 GB50189✧无障碍设计规范 GB50763✧汽车库、修车库、停车场设计防火规范 GB5006✧全国民用建筑工程设计技术措施-电气（2009版）✧建筑设计防火规范 GB50016✧建筑物防雷设计规范 GB50057✧住宅建筑电气设计规范JGJ 242✧住宅设计规范 GB 50096✧住宅建筑规范GB 503681.2总体控制要求根据城市经济发展和配电网现状，结合本项目的具体情况，电气设计应满足经济实用、运行安全可靠、维修方便等基本要求。
应从系统组成、设备及材料选型等方面优化系统设计，既达到供电部门的要求，又作好成本控制。
需重点控制主要设备材料选型、低压配电主干线及敷设方式以及变配电所设置及高压配电方式及系统图。
设计前务必注意当地供电局对变电所的净高等要求，并和供电部门、建筑专业商定。
如当地供电局允许地下室设置电缆分线箱或在地下一层设置配电室，则不允许在地面设置进户电缆分接箱或配电室。
地下车库图纸蓝图之前务必对空调管道、给排水管道及电气图纸进行叠图查看各专业之间安装位置是否冲突。
房产集团住宅项目电气设计任务书
电气设计一、说明1、设计范围强电包括室外配电、室内配电、设备配电等；弱电系统暂定可视对讲、电视、网络；消防包括报警及联动、广播；防雷接地设计等国家规定的设计范围进行设计。
2、设计依据现行的国家设计规范、标准、规程及地方指令性法规（《河南省城市新建住宅配电工程建设技术规范》）及其他相关规范及标准，甲方的设计指导书。
3、总体要求设计合理，功能齐全，充分考虑使用的方便，严格遵守设计规范，不低于地方电业局的硬性要求，满足工程验收标准，适当考虑成熟新产品的应用。
二、系统设计要求1、变电所设计变电所做前期预留，后期再做设计，但位置应在各负荷中心，并考虑到各负荷点的电缆敷设情况，以节约成本为出发点。
变电所其他设计应按《10kV及以下变电所设计规范》等其他相关规范进行设计。
2、低压配电系统设计1）各负荷点应按功能划分，优化缩短路径，在变电所处设不同接出点。
变电所—总配电箱—分配电箱（电表箱）—室内箱，按设计规范做详细设计。
电缆敷设方式应以施工方便，减少成本为原则。
2）用电负荷：住宅根据项目所在地电力部门及有关设计规范的要求设计，用电负荷取系数取下限，电缆选型不易过大，满足规范要求即可。
消防设备负荷系数取下限，公共、商业部分可适当提高负荷容量，做些预留。
3、用电计量商业、动力、住宅、办公等应分别设置计量总表；电梯、水泵、空调等设备应设置计量分表；灯饰用电、景观、广告用电应分别装计量表。
三、住宅平面设计1、公共部分1）公共部位照明可考虑太阳能、风能等清洁能源，控制方式要结合节能环保和使用方便的要求进行设计，如声光控等。
楼梯间和电梯厅的照明控制方式要分开。
强、弱电井，水井应设计普通灯照明。
2）首层门厅需考虑门禁系统位置，可视对讲接线盒需暗埋，门厅内设摄像机预留，首层门厅不允许有外露管线。
3）楼梯间照明考虑在楼层处布置吸顶灯，顶层楼梯间若层高较高，可考虑设壁灯，高层屋顶和沿街面屋顶考虑设计泛光灯配电。
4）楼层内的电气竖井位置要有合理布置，空间要考虑强、弱电所有系统的设备和线槽桥架，图上应注明各系统所需要线槽桥架的规格尺寸及位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设计
一、说明
1、设计范围
强电包括室外配电、室内配电、设备配电等；弱电系统暂定可视对讲、电视、网络；消防包括报警及联动、广播；防雷接地设计等国家规定的设计范围进行设计。
2、设计依据
现行的国家设计规范、标准、规程及地方指令性法规（《河南省城市新建住宅配电工程建设技术规范》）及其他相关规范及标准，甲方的设计指导书。
3、总体要求
设计合理，功能齐全，充分考虑使用的方便，严格遵守设计规范，不低于地方电业局的硬性要求，满足工程验收标准，适当考虑成熟新产品的应用。
二、系统设计要求
1、变电所设计
变电所做前期预留，后期再做设计，但位置应在各负荷中心，并考虑到各负荷点的电缆敷设情况，以节约成本为出发点。
变电所其他设计应按《10kV及以下变电所设计规范》等其他相关规范进行设计。
2、低压配电系统设计
1）各负荷点应按功能划分，优化缩短路径，在变电所处设不同接出点。
变电所—总配电箱—分配电箱（电表箱）—室内箱，按设计规范做详细设计。
电缆敷设方式应以施工方便，减少成本为原则。
2）用电负荷：住宅根据项目所在地电力部门及有关设计规范的要求设计，用电负荷取系数取下限，电缆选型不易过大，满足规范要求即可。
消防设备负荷系数取下限，公共、商业部分可适当提高负荷容量，做些预留。
3、用电计量
商业、动力、住宅、办公等应分别设置计量总表；电梯、水泵、空调等设备应设置计量分表；灯饰用电、景观、广告用电应分别装计量表。
三、住宅平面设计
1、公共部分
1）公共部位照明可考虑太阳能、风能等清洁能源，控制方式要结合节能环保和使用方便的要求进行设计，如声光控等。
楼梯间和电梯厅的照明控制方式要分开。
强、弱电井，水井应设计普通灯照明。
2）首层门厅需考虑门禁系统位置，可视对讲接线盒需暗埋，门厅内设摄像机预留，首层门厅不允许有外露管线。
3）楼梯间照明考虑在楼层处布置吸顶灯，顶层楼梯间若层高较高，可考虑设壁灯，高层屋顶和沿街面屋顶考虑设计泛光灯配电。
4）楼层内的电气竖井位置要有合理布置，空间要考虑强、弱电所有系统的设备和线槽桥架，图上应注明各系统所需要线槽桥架的规格尺寸及位置。
有线电视、电信、网络可选用封闭式桥架，消防报警系统可穿管沿墙体明敷设。
5）走道内穿梁或剪力墙开洞位置应详细标注在电气图中，并应在结构图中标注。
各种配电箱体的安装位置应与各专业的管道及结构设施有统一规划，避免有冲突。
各种公共电气设施的安装位置，应考虑维修的方便。
2、住宅照明
1）住户内配电箱尽量安装在进门扇后及不显眼的墙面上，严禁设计在客厅的主要墙面上，配电箱距门框的距离需大于0.2米，照明配电箱安装高度底边距地1.8米。
2）入户门处、客厅、卧室、厨房、卫生间及阳台均居中设置座灯头。
阳台上设灯具时，开关一般设在室内；套内有跃层时，楼梯处设双控开关及灯。
开关设置在方便使用的位置，统一定位（例如距门口距离等），开关底距地1.3米。
灯的位置应考虑家具的影响，比如餐厅灯不能偏离餐桌太远。
3、住宅插座
1）应根据建筑专业的家具布置进行设计。
2）客厅主墙面（电视机侧）设两个插座。
客厅次墙面（沙发侧）设两个插座，一般在此墙面设客厅空调专用插座，餐厅处设一插座。
3）主卧室、双人卧室主、次墙面各设两个插座；其他卧室主、次墙面各设一个插座；一般在床头侧墙面设空调专用插座。
4）厨房插座：在操作台面设置两个插座；设置一个抽油烟机插座；设一个电冰箱专用插座。
如厨房内不放置电冰箱，其插座应利用餐桌附近预留的插座。
5）在卫生间洗浴区附近预留一个插座供排风扇用。
在洗手盆附近预留一个
插座。
洗衣机专用插座位置以建筑专业的家具布置图为准。
卫生间插座为防溅型。
卫生间洗脸台前有可能装镜子处，不需设插座。
6）阳台、入户花园、首层花园和顶层大阳台、露台均应考虑电源插座，户外插座应选用防溅型。
7）空调插座分为客厅柜机和各卧室壁挂机两种，柜机为20A单相三孔插座，壁挂机为16A单相三孔插座；厨房台面上预留插座、冰箱插座为10A单相二、三孔防溅型插座；洗衣机插座为10A带开关单相三孔防溅型插座；卫生间排气扇插座为10A单相三孔插座，电源引自插座回路，控制开关设在卫生间照明开关旁。
卫生间洗浴区插座为16A带开关单相三孔防溅型插座，洗手盆附近预留插座为10A单相二、三孔防溅型插座；其它插座均为10A单相二、三孔插座。
8）住户配电箱应按照明、一般电源插座、厨房插座、卫生间插座、空调插座多个回路分开供电，空调插座回路不应超过2台空调器，大容量柜式空调器应单独回路供电。
户式集中空调和中央吸尘系统由单独回路供电。
卫生间应设辅助等电位接地盒。
开关及各种插座必须与建筑专业的家具布置图相适应。
9）插座安装高度：客厅空调插座按柜式空调考虑，安装高度为底边距地0.3米，其它空调插座的安装高度均为底边距地2.2米；卫生间排气扇插座底边距地2.5米，使其在吊顶内；厨房操作台插座的安装高度为底边距地1.5米，抽油烟机插座的安装高度为底边距地2.0米；洗衣机插座安装高度为底边距地1.5米，其它插座的安装高度均为底边距地0.3米。
4、弱电设计
1）弱电设计内容暂定：电视、网络、可视对讲。
根据项目所在地情况可设计光纤入户。
住户内弱电箱尽量安装在进门扇后及不显眼的墙面上，弱电箱安装高度底边距地0.3米。
2）有线电视采用双向网络，通过分配—分支方式引至户内弱电箱在客厅主墙和主、次卧室次墙设置有线电视终端插口，电视电源插座要与有线电视插座并排设置，且高度距地面为0.7米。
3）计算机网络使用5类4对非屏蔽双绞线，电缆由楼内的配线架或网络设备引至户内信息配箱，再引至各最终信息点（客厅和主、次卧室，书房），普通
住宅每户进线1根。
安装高度可与电视终端信息点设置在一起。
4）多层、高层使用单元对讲系统，在各单元门口设置门口机，用户分机设置在起居室靠近进户门的位置（复式和别墅需每层设置用户分机），安装高度底边距地1.3米，所有门口机通过弱电井的总线与小区管理中心连网。
本系统需要考虑与单元防盗门的选型配合。
5、消防设计
1）包括消防电源供电负荷等级确定、消防用电设备的配电线路选择及敷设方式、备用电源性能要求及启动方式；消防技术标准有要求的导线、电缆、母干线的材质、型号和敷设方式，以及配电设备、灯具的选型、安装方式；消防应急照明的照度值、电源型式、灯具配置、线路选择及敷设方式、控制方式、持续时间；消防疏散指示标志的设置部位、照度、供电时间等。
2）火灾自动报警系统和消防控制室。
包括保护等级的确定及系统组成，消防控制室位置的确定，火灾探测器、报警控制器、手动报警按钮、控制台（柜）等设备的选择；火灾报警与消防联动控制要求，控制逻辑关系及控制显示要求；概述火灾应急广播、火灾警报装置及消防通信，电气火灾报警；消防主电源、备用电源供给方式，接地及接地电阻要求；传输、控制线缆选择及敷设要求，应急照明的联动控制方式等；当有智能化系统集成要求时，应说明火灾自动报警系统与其它子系统的接口方式及联动关系。
3）消防设计应主动配合甲方与当地消防部门沟通，配合甲方进行性能设计，并根据当地消防部门意见进行合理化设计，直到满足消防部门审核。
6、地下室
1）配电室内各电缆沟均应考虑排水；线槽、桥架明敷时应与通风、给排水等专业仔细协调，确保地下室通道高度大于2.2米。
2）地下室电气管穿梁、剪力墙开洞（或套管）位置要求详细标注在电气图中，并同时标注在结构图中；电气管路在结构伸缩缝、结构缝时，要做伸缩补偿措施。
3）防火卷帘的控制箱一般放置地库的上部，因此其电源引入点和消防控制模块也要设置于地库的上部，位置为距地库顶板0.3米处；消防警铃按钮、电源开关等设计时应注意避开人防门。
4）人防设计需按当地人防办规定进行设计。
注意不要遗漏人防室外防爆电缆井，人防发电机房应考虑安装发电机的入口，并注意人防发电机房通风井的预留。
5）地下车库进入住宅单元需设置门禁系统。
6）应提供地下室管网综合图。
7、商业
一般设配电间，应根据功能分区，分别供电，并分设计量屏。
若为小商铺，按每间定量考虑；若为大面积商场，配电仅按区域进行设计，考虑二次装修，具体由商户进行二次设计，但应考虑公共部分照明及消防设备配电。
8、防雷
1) 防雷引下线不得穿过核心筒体和设备房；屋面防雷敷设根据情况明暗结合。
2) 设备用配电箱内应装电涌保护器。
3）屋面的电管应避免穿屋面防水，从室内引到屋面的电管穿外墙的高度应在屋面的完成面以上，避免水通过电管回灌到室内，电管的接口必须作好防水处理。
