通用设备点检标准 Revised by Hanlin on 10 January 2021

通用设备点检标准

一、紧固件

1、螺栓、螺柱、螺钉、螺母:齐全、紧固,同一部位规格应一致,无松动、脱扣、变形或折断现象。螺母要上满扣,螺钉旋入深度不小于螺钉直径,外螺纹留长度一般在两扣左右,螺母无损伤,一般配置的热圈不宜超过两个。

2、开口销、垫圈、定位销:齐全、紧固,符合标准要求,需要加防松装置的螺栓、螺钉,应视设备的具体情况,加固螺母、弹簧垫圈、开口销或其他防松装置。

3、键和键槽:规格一致,装配紧固,不许有毛刺和烧伤,不得在键槽内加垫。勾头键打人部分不得小于轮毂宽度的75%,其斜面接触面不应小于60%,勾头与轮毂间应留有相当于键厚度的距离,勾头键的后端不得有裂纹现象,并根据需要配置止动顶块,滑动导向键的磨损量,最大不超过原来公称尺寸的%,表面粗糙度达到使用要求,导向键的固定螺钉齐全、紧固,螺钉头不高于键平面,且留有相应的起键螺孔。

二、减速器

1、箱体:箱盖与底座结合严密,轴承端盖密封良好,视孔盖、吊环、油标、通气罩齐全。

2、轴、齿轮、轴承:齿轮和轴配合牢固不松动,轴承外圈、内圈及斜套锁紧件配合良好,无旋转磨损和冲击松动现象。

3、运转平稳,无冲击,无异常振动和噪声,各密封处、接合处不得渗油、漏油。齿轮减速器油池温升不得超过35度,轴承温升不得超过45度,蜗轮蜗杆减速器温升不得超过60度。

4、润滑:润滑油脂牌号符合要求,油质清洁,油量适中,油标显示可靠。

三、联轴器

1、两轴的同轴度和端面最小间隙按附表1的规定执行。

附表1 两轴的同轴度和端面最小间隙

2、磨损:齿式联轴器齿厚磨损不超过原齿厚的20%,弹性联轴器胶套径向磨损不超过原直径的8%,锥体螺栓与锥孔要吻合。

3、弹性联轴节的柱销螺母应设置弹簧垫圈,柱销端部不得超出联轴节边缘。

四、齿轮

1、圆柱齿轮的齿顶间隙应与原设计技术要求的数值一致,如无记录可查,则按下述规定;

最小 0.25米 (模数)

最大 0.35米 (模数)

2、齿厚磨损:主传动齿轮厚磨损量大不超过原齿厚的15%,开式齿轮的齿厚磨损量不超过原齿厚的20%。

3、啮合接触斑点:按齿高不小于50%,按齿长不小于40%,人字齿啮合要对称,圆锥齿轮啮合齿高、齿长均不小于40%,蜗轮副齿接触斑点按齿高不小于50%,按齿长不小于55%。

4、两啮合齿的错位程度不大于齿宽的5%。

5、轮缘和轮辐无裂纹,个别齿损缺不超过原齿厚的15%,相邻齿损缺不得超过两个。

五、轴承

1、径向最大磨损间隙不得超过附表2的规定

附表2 轴承径向最大磨损间隙

2、轴承温度应符合下列规定:

(1)滚动轴承最高温度不超过75度。

(2)钨金轴承最高温度不超过60度。

(3)铜轴承最高温度不超过75度。

3、油质清洁,油量适当

4、瓦衬无伤痕、气孔、砂眼和裂纹等缺隐,运转无异响,转动灵活。

5、滚动体及座圈内外表不得有剥落形成麻点锈蚀现象,滚动体、座圈、保持架不得有烧伤、破裂现象。

六、传动装置

1、三角带:轮、带型号相符合,根数配齐,长度一致,松紧适宜,不沾油污,与胶带轮槽侧面密切贴合,磨损后的底面不得与轮槽底面接触,三角带表面不得高出轮槽2㎜,且无破裂、剥层等损坏现象。

2、传动链:松紧适宜,润滑良好,不甩油。啮合良好,运转平稳,无跳齿和脱链现象。

3、平胶带:不沾油污,接头平直,不脱扣,无破裂。与胶带轮密切贴合,不打滑,不跑偏。

4、传动轮:与轴装配牢固无松动,两轮宽度中心的允许最大偏移符合下列规定;(1)平胶带轮2㎜,(2)三角带轮、链轮1㎜。

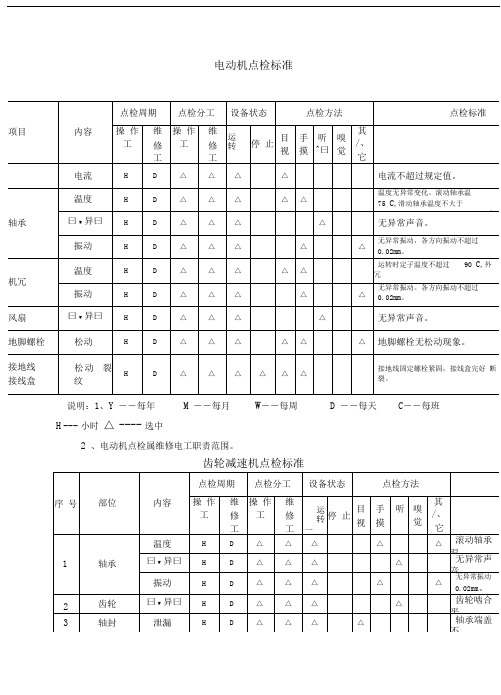

七、电动机

1、主体完整清洁,零部件清洁,外壳油漆完好,铭牌完整,字迹清楚,轴承不漏油,风翅无裂纹。

2、螺栓、接线盒、吊环、风翅、通风网、护罩及散热片等零部件齐全、完整、紧固。

3、绕组完整无损,清洁干燥无油垢。

4、三相绕组的直流电阻应平衡,一般偏差不得大于三相平均值的2%。

5、三相电流应平衡,一般偏差不得大于三相电流平均值的5%。

6、定子与转子间隙应符合以下列规定;

(1)交流电动机各点气隙与平均值之差应不超过平均值的±5%。

(2)直流电动机磁极下各点气隙与平均值之差,3㎜以下的间隙应不超过平均值的±10%,3㎜及以上的间隙应不超过平均值的±5%。

7、滑动轴承轴向串动允许值按附表3的规定执行。

附表3 滑动轴承轴向串动允许值

8、滚柱轴承允许轴向串动㎜。

9、滚珠轴承不应有松动现象,仅在热膨胀情况下允许轴向串动,但其值不应超过附表4的规定值。

附表4 滚动轴承轴向串动允许值

10、绝缘电阻:电压在1000V以下,线圈绝缘电阻不小于欧,电压在1000V 以上,在接近运行温度时,定子线圈绝缘电阻不小于1欧,转子线圈不小于欧/KV(电压在1000V以下时用500V欧表,电压在1000-3000V用1000V欧表,电压在3000V以上用2500欧表),吸收比为R60/R15≥。

11、若线圈绝缘有老化和破裂现象或新电动机等特殊情况,绝缘电阻值应达到下式规定:

U

R=

1000+P/100

式中R—绝缘电阻

U—电动机额定电压V

P—电动机额定容量KW

12、接地:见本章第条的规定

13、滑环电动机的滑环表面光滑不松动,刷握下边与滑环平面距离应为2~4㎜,电刷与刷握应有~㎜间隙,电刷接触面积不小于80%,表面无放电痕迹,同一电动机刷牌号应一致,电刷的压力一般为~,各电刷的压力偏差不应超过±10%。

14、滑环电机短路装置操作灵活,接触严密。

15、电动机运行:电流在允许范围以内,出力达到铭牌要求,运行中无异音,转动平稳,无明显振动,振动最大允许值见附表5规定。

附表5 电动机的允许振动

16、电动机最大允许温升按厂家规定执行,如无铭牌规定,可按附表6规定(周围环境温度为+40度)执行。

附表6电动机最大允许温升(℃)
