110kv电网继电保护课程教学设计
110KV线路继电保护课程设计
1 原始资料1.1 电网接线图(1)各变电站、发电厂的操作直流电源电压U=220V。
(2)发电厂最大发电容量50+2×25=100MW，最小发电容量为50MW，正常发电容量为50+25=75MW。
(3)线路X1=0.4Ω/km, X0=0.4Ω/km。
(4)变压器均为YN ，D11，110±2.5%/10.5KV, UK=10.5%(5)△t=0.5S,负荷侧后备保护tdz=1.5S,变压器和母线均配置有差动保护，Kzq=1.3(6)发电厂升压变中性点直接接地，其他变压器不接地。
1.2 任务(1) 电网运行方式分析。
(2) 各开关保护配置方案，计算配置各线路的保护及计算出各保护的二次动作值（设X1= X2）。
(3) 检验各保护的灵敏度。
(4)设计一套电压二次回路断线闭锁装置，二次断线时闭锁，故障时开放。
（选做）(5)绘制7DL保护的展开图。
（选做）1.3 要求设计说明书一份（含短路电流计算，保护整定，校验，AUOCAD绘制保护配置原理图等）。
110KV线路继电保护课程设计[摘要]：为给110KV单电源环形电网进行继电保护设计，首先选择过电流保护，对电网进行短路电流计算，包括适中电流的正序、负序、零序电流的短路计算，整定电流保护的整定值。
在过电流保护不满足的情况下，相间故障选择距离保护，接地故障选择零序电流保护，同时对距离保护、零序电流保护进行整定计算，并用AUOCAD绘制出保护配置原理图。
[关键词]：继电保护、短路电流、整定计算1 运行方式的选择1.1 运行方式的选择原则1.1.1 发电机、变压器运行方式选择的原则(1)一个发电厂有两台机组时，一般应考虑全停方式，一台检修，另一台故障；当有三台以上机组时，则选择其中两台容量较大机组同时停用的方式。
对水电厂，还应根据水库运行方式选择。
(2)一个发电厂、变电站的母线上无论接几台变压器，一般应考虑其中容量最大的一台停用。
1.1.2 变压器中性点接地选择原则(1)发电厂、变电所低压侧有电源的变压器，中性点均要接地。
继电保护课程设计--110kV电网距离保护设计
继电保护课程设计--110kV电网距离保护设计
一、课程介绍
本课程设计是针对110kV电网中的距离保护进行设计的，旨在使学生了解距离保护的基本原理、组成部分、应用场景以及调试方法等方面的知识，能够独立设计和调试110kV电网距离保护系统。
二、设计内容
1. 距离保护的基本原理及分类
了解距离保护的基本原理，包括电气距离原理、I-V特征法和角度特征法等，以及距离保护的分类。
2. 距离保护的组成部分
了解距离保护的组成部分，包括主保护、备用保护、监控装置和负载切换等，并掌握各个组成部分的功能和特点。
3. 距离保护的应用场景
了解距离保护在电网中的应用场景，包括线路距离保护、变压器距离保护和母线距离保护等，并掌握不同应用场景下距离保护的设计要求和调试方法。
4. 距离保护系统的设计
根据实际需求，独立设计110kV电网距离保护系统，包括选型、接线、参数设置和调试等，实现对电网故障的保护和自动切除。
5. 距离保护系统的调试
针对设计的距离保护系统进行调试，包括模拟故障、检查保护动作、检查自动切除等，保证距离保护系统的稳定可靠性。
三、设计要求
1. 设计过程需结合实际电网，在电网拓扑结构、线路参数、变压器参数和母线参数等方面进行适当调整和设计。
2. 设计过程中需加强安全意识，确保操作过程安全可靠。
3. 设计报告中需详细说明设计思路、参数设置、故障模拟和调试等过程，保证报告清晰明了。
电力系统继电保护课程设计--110kv线路
电力系统继电保护课程设计--110kv线路电力系统继电保护课程设计--110kV线路课程设计题目：110kV线路的继电保护设计和调试实验设计目标：通过对110kV线路的继电保护系统的设计和调试实验，使学生能够熟悉110kV线路的继电保护原理、设备和调试方法，掌握继电保护系统的设计方法和调试技巧。
实验内容：1. 了解110kV线路的基本结构和参数，包括线路的起始塔、中间塔和终止塔、导线的型号和规格、耐电压等级等；2. 学习并掌握110kV线路的继电保护原理，包括过电流保护、距离保护、差动保护等；3. 设计110kV线路的继电保护系统，包括选择适当的继电保护装置、绘制继电保护接线图，并进行继电保护参数的计算；4. 进行110kV线路继电保护的调试实验，包括校验继电保护装置的参数设置、检查继电保护装置的动作性能，并修改装置的参数以满足线路的保护要求；5. 分析并解决110kV线路继电保护系统调试过程中的常见问题和难点，如保护动作误差、保护装置的抗干扰能力等；6. 总结实验结果，撰写实验报告，包括线路的继电保护设计和调试方法、实验结果和分析结论。
实验设备和材料：1. 110kV线路模型，包括起始塔、中间塔、终止塔和导线；2. 继电保护装置，包括过电流继电保护装置、距离继电保护装置、差动继电保护装置等；3. 继电保护参数计算软件和绘图软件；4. 测试仪器和设备，如电压表、电流表、示波器等；5. 实验报告模板和相关文献资料。
实验步骤：1. 查阅相关文献，了解110kV线路的基本结构和参数；2. 学习110kV线路的继电保护原理和设计方法；3. 进行110kV线路继电保护系统的设计，包括继电保护装置的选型、绘制继电保护接线图和计算继电保护参数；4. 制作110kV线路模型，并安装继电保护装置；5. 进行继电保护系统的调试实验，包括校验继电保护装置的参数设置、检查装置的动作性能，并修改装置的参数以满足线路的保护要求；6. 分析实验结果，总结实验经验，并撰写实验报告。
110kv电网继电保护(零序)课程设计
1 引言电能是现代社会中最重要、也是最方便的能源。
而发电厂正是把其他形式的能量转换成电能，电能经过变压器和不同电压等级的输电线路输送并被分配给用户，再通过各种用电设备转换成适合用户需要的其他形式的能量。
在输送电能的过程中,电力系统希望线路有比较好的可靠性,因此在电力系统受到外界干扰时,保护线路的各种继电装置应该有比较可靠的、及时的保护动作,从而切断故障点极大限度的降低电力系统供电范围。
电力系统继电保护就是为达到这个目的而设置的。
通过此次线路保护的设计可以巩固我们本学期所学的《电力系统继电保护》这一课程的理论知识，能提高我们提出问题、思考问题、解决问题的能力。
电力系统正常运行时是三相对称的，其零序、负序电流值理论上是零。
多数的短路故障是不对称的，其零、负序电流电压会很大，利用故障的不对称性可以找到正常与故障的区别，并且这种差别是零与很大值得比较，差异更为明显。
所以零序电流保护被广泛的应用在110kV及以上电压等级的电网中2 电力系统继电保护的作用电力是当今世界使用最为广泛、地位最为重要的能源，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。
电力系统由各种电气元件组成。
这里电气元件是一个常用术语，它泛指电力系统中的各种在电气上的独立看待的电气设备、线路、器具等。
由于自然环境，制造质量运行维护水平等诸方面的原因，电力系统的各种元件在运行中可能出现各种故障或不正常运行状态。
因此，需要有专门的技术为电力系统建立一个安全保障体系，其中最重要的专门技术之一就是继电保护技术。
电力系统继电保护的基本作用是：在全系统范围内，按指定分区实时的检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警等措施，以求最大限度地维持系统的稳定，保持供电的连续性，保障人身的安全，防止或减轻设备的损坏。
3 设计要求及参数系统示意图如图3-1所示，发电机以发电机-变压器方式接入系统，最大开机方式为4台全开，最小开机方式为两侧各开1台，变压器T5和T6可能2台也可能1台运行。
110kv变电站继电保护课程设计
110kv变电站继电保护课程设计110kV变电站继电保护设计摘要继电保护是电网不可分割的一部分，它的作用是当电力系统发生故障时,迅速地有选择地将故障设备从电力系统中切除，保证系统的其余部分快速恢复正常运行; 当发生不正常工作情况时，迅速地有选择地发出报警信号，由运行人员手工切除那些继续运行会引起故障的电气设备。
可见,继电保护对保证电网安全、稳定和经济运行，阻止故障的扩大和事故的发生，发挥着极其重要的作用.因此，合理配置继电保护装置,提高整定和校核工作的快速性和准确性，对于满足电力系统安全稳定的运行具有十分重要的意义。
继电保护整定计算是继电保护工作中的一项重要工作。
不同的部门其整定计算的目的是不同的。
对于电网，进行整定计算的目的是对电网中已经配置安装好的各种继电保护装置，按照具体电力系统的参数和运行要求,通过计算分析给出所需的各项整定值，使全网的继电保护装置协调工作，正确地发挥作用.因此对电网继电保护进行快速、准确的整定计算是电网安全的重要保证。
关键词：110kV变电站,继电保护，短路电流，电路配置目录0 摘要。
.。
....。
.。
....。
..。
.。
.。
.。
.. ....。
.。
...。
.。
.。
.。
.。
.。
...第一章电网继电保护的配置 ..。
....。
.。
.。
.。
..。
...。
.。
.。
.。
.。
..。
.。
2 1。
1 电网继电保护的作用。
..。
.。
.。
.。
.。
.。
..。
.。
.....。
.。
..。
. .。
... 2 1。
2 电网继电保护的配置和原理。
..。
..。
.。
.。
.。
.。
....。
.。
.....。
..2 1.3 35kV线路保护配置原则 .。
.。
.。
..。
...。
.....。
..。
..。
......。
.。
.。
.。
..。
3 第二章 3 继电保护整定计算 ..。
..。
.。
.。
...。
.。
..。
.。
..。
.....。
.。
.。
..。
.2.1 继电保护整定计算的与基本任务及步骤。
.。
..。
..。
......。
110KV线路继电保护课程设计报告
第1章继电保护电力是当今世界使用最为广泛、地位最为重要的能源。
但是，电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖的地域辽阔。
因此，受自然条件、设备及人为因素的影响，可能出现各种故障和不正常运行状态。
需要有专门的技术为电力系统建立一个安全保障体系，其中最重要的专门技术之一就是继电保护技术。
电力系统的飞速发展对继电保护不断提出新的要求,电力系统的运行要求安全可靠、电能质量高、经济性好。
1.1 什么是继电保护继电保护是指研究电力系统故障和危及安全运行的异常工况，以探讨其对策的反事故自动化措施。
因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路、母线等）使之免遭损害。
电力系统继电保护是在全系统围，按指定分区实时的检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警等措施，以求最大限度地维持系统的稳定，保持供电的连续性，保障人身的安全，防止或减轻设备的损坏继电保护装置，是指装设于整个电力系统的各个元件上，能在指定区域快速准确地对电气元件发出的各种故障或不正常运行状态作出反应，并按规定时限动作，时断路器跳闸或发出告警信号的一种反事故自动装置。
继电保护装置的基本任务是：（1）自动、迅速、有选择地将故障元件从电力系统中切除并最大限度地保证其他无故障部分恢复正常运行；（2）能对电气元件的不正常运行状态作出反应，并根据运行维护规和设备承受能力动作，发出告警信号，或减负荷，或延时跳闸；总之，继电保护技术是电力系统必不可少的组成部分，对保障系统安全运行，保证电能质量，防止故障扩大和事故发生，都有极其重要的作用。
1.2 继电保护的发展继电保护技术是随着电力系统的发展而发展的，它与电力系统对运行可靠性要求的不断提高密切相关。
熔断器就是最初出现的简单过电流保护，时至今日仍广泛应用于低压线路和用电设备。
由于电力系统的发展，用电设备的功率、发电机的容量不断增大，发电厂、变电站和供电网的结线不断复杂化，电力系统中正常工作电流和短路电流都不断增大，熔断器已不能满足选择性和快速性的要求，于是出现了作用于专门的断流装置的过电流继电器。
110kV电网线路保护继电保护课程设计
引言电力系统继电保护是电力系统安全运行的重要保证，尤其是近年来，继电保护产品类型众多，原理不断有所突破，特别是微机保护的采用，实现了继电保护行业的革命，随之而来的网络技术又为继电保护技术的发展提供了新的手段。
继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
对电力系统继电保护的基本性能要求是有选择性、速动性、灵敏性、可靠性。
本次设计的任务主要包括了六大部分，分别为运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。
其中短路电流的计算和距离保护的整定计算及校验是本设计的重点。
通过此次线路保护的设计可以巩固我们本学期所学的《电力系统继电保护》这一课程的理论知识，能提高我们提出问题、思考问题、解决问题的能力。
1.继电保护整定计算的基本任务和要求1.1继电保护整定计算概述继电保护装置属于二次系统，它是电力系统中的一个重要组成部分，它对电力系统安全稳定运行起着极为重要的作用，没有继电保护的电力系统是不能运行的。
继电保护要达到及时切除故障，保证电力系统安全稳定运行的目的，需要进行多方面的工作，包括设计、制造、安装、整定计算、调试、运行维护等，继电保护整定计算是其中极其重要的一项工作。
电力生产运行和电力工程设计工作都离不开整定计算，不同部门整定计算的目的是不同的。
电力运行部门整定计算的目的是对电力系统中已经配置安装好的各种继电保护按照具体电力系统参数和运行要求，通过计算分析给出所需要的各项整定值，使全系统中的各种继电保护有机协调地布置、正确地发挥作用。
电力工程设计部门整定计算的目的是按照所设计的电力系统进行分析计算、选择和论证继电保护装置的配置和选型的正确性，并最后确定其技术规范。
同时，根据短路计算结果选择一次设备的规范。
继电保护110kv课程设计
继电保护110kv 课程设计一、课程目标知识目标：1. 理解110kV继电保护的基本原理，掌握其主要设备和保护功能的分类及工作原理。
2. 掌握继电保护配置原则，能够分析不同故障情况下继电保护的动作过程。
3. 了解电力系统对继电保护的基本要求，掌握相关标准和技术规范。
技能目标：1. 能够正确阅读并分析110kV电力系统的继电保护图纸，识别各种保护装置及其功能。
2. 通过案例分析，培养学生解决实际工程问题的能力，能对继电保护系统进行简单的设计和计算。
3. 能够运用继电保护知识，模拟故障分析，提出改进保护配置和参数设置的建议。
情感态度价值观目标：1. 培养学生对电力系统继电保护重要性的认识，激发其学习热情和责任感。
2. 增强学生的团队合作意识，培养在实践操作中相互协作、共同解决问题的能力。
3. 引导学生形成严谨的科学态度，认识到继电保护在保障电力系统安全中的重要作用。
课程性质分析：本课程属于电力系统及其自动化专业的核心课程，具有较强的理论性与实践性，旨在通过学习，使学生能够掌握110kV继电保护的基本知识和技能。
学生特点分析：学生应为具有一定电力系统知识基础的大三或大四本科生，具有一定的理论分析能力和实际操作能力。
教学要求分析：教学过程中应注重理论与实践相结合，通过案例分析和模拟操作，提高学生解决实际问题的能力。
同时，强调安全意识与规范操作，确保学生能够达到课程所设定的具体学习成果。
二、教学内容1. 继电保护基础理论- 继电保护概述：定义、作用、发展历程。
- 继电保护原理：电流保护、电压保护、差动保护、方向保护等。
- 保护装置的类型及功能：如继电器、保护屏、综合自动化装置等。
2. 110kV继电保护系统配置与工作原理- 继电保护系统配置：线路保护、变压器保护、母线保护等。
- 继电保护动作过程：故障类型、保护动作逻辑、时间特性等。
- 典型保护装置工作原理：如纵联差动保护、距离保护、过流保护等。
3. 继电保护案例分析与实践操作- 案例分析：分析实际电力系统故障案例，理解保护动作过程。
110kv继电保护课程设计
前言《电力系统继电保护》作为电气工程及其自动化专业的一门主要课程,主要包括课堂讲学、课程设计等几个主要部分。
在完成了理论的学习的基础上，为了进一步加深对理论知识的理解，本专业特安排了本次课程设计。
电能是现代社会中最重要、也是最方便的能源。
而发电厂正是把其他形式的能量转换成电能，电能经过变压器和不同电压等级的输电线路输送并被分配给用户，再通过各种用电设备转换成适合用户需要的其他形式的能量。
在输送电能的过程中,电力系统希望线路有比较好的可靠性,因此在电力系统受到外界干扰时,保护线路的各种继电装置应该有比较可靠的、及时的保护动作,从而切断故障点极大限度的降低电力系统供电范围。
电力系统继电保护就是为达到这个目的而设置的。
本次设计的任务主要包括了六大部分，分别为运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。
其中短路电流的计算和电气设备的选择是本设计的重点。
通过此次线路保护的设计可以巩固我们本学期所学的《电力系统继电保护》这一课程的理论知识，能提高我们提出问题、思考问题、解决问题的能力。
1 原始资料1.1 电网接线图(1)各变电站、发电厂的操作直流电源电压U=220V。
(2)发电厂最大发电容量50+2×25=100MW，最小发电容量为50MW，正常发电容量为50+25=75MW。
(3)线路X1=0.4Ω/km, X0=0.4Ω/km。
(4)变压器均为YN ，D11，110±2.5%/10.5KV, UK=10.5%(5)△t=0.5S,负荷侧后备保护tdz=1.5S,变压器和母线均配置有差动保护，Kzq=1.3(6)发电厂升压变中性点直接接地，其他变压器不接地。
1.2 任务(1) 电网运行方式分析。
(2) 各开关保护配置方案，计算配置各线路的保护及计算出各保护的二次动作值（设X1= X2）。
继电保护课程设计110kv电网继电保护设计电流保护
河南科技大学课程设计说明书课程名称电力系统继电保护题目110KV电网继电保护设计-电流保护学院车辆与动力工程学院班级农业电气化与自动化091班学生姓名王唯指导教师邱兆美日期2013年1月15日110KV电网继电保护设计—电流保护摘要电力系统的发电，送电，变电和用电具有同时性，决定了它每一个过程的重要性。
电力系统要通过设计、组织，以使电力能够可靠、经济地送到用户。
在电力系统线路继电保护中，对供电系统最大的威胁就是短路故障，它会给系统带来巨大的破坏作用，因此我们必须采取措施来防范它，在这个过程中，电流保护是很重要的一部分。
要完成电力系统继电保护的基本任务，首先必须“区分”电力系统的正常、不正常工作和故障三种运行状态，“甄别”出发生故障和出现异常的元件。
本设计根据电力元件在这三种运行状态下的可测参量的“差异”，实现对正常、不正常工作和故障元件的快速“区分”，并自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。
可见，继电保护对保证系统安全、稳定和经济运行，阻止故障的扩大和事故的发生，发挥着极其重要的作用。
因此，在线路电流保护中合理配置继电保护装置，提高整定和校核工作的快速性和准确性，以满足现代电力系统安全稳定运行的要求，理应得到我们的重视。
关键词：输电线路，继电保护，电流保护第一章绪论1.1 继电保护概述研究电力系统故障和危及安全运行的异常情况，以探讨其对策的反事故自动化措施。
因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，所以称其继电保护。
1.1.1 继电保护的任务当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
1.1.2 继电保护的作用由于电气设备内部绝缘的老化、损坏或工作人员的误操作、雷击、外力破坏等原因，可能使运行中的电力系统发生故障和不正常运行情况。
110kV电网线路继电保护设计课程设计
1 前言电力系统在运行中，可能发生各种故障和不正常运行状态，最常见同时也是最危险的故障是各种形式的短路，它严重的危及设备的安全和系统的可靠运行。
此外，电力系统还会出现各种不正常的运行状态，最常见的如过负荷等。
在电力系统中，除了采取各项积极措施，尽可能地消除或减少发生故障的可能性以外，一旦发生故障，如果能够做到迅速地、有选择性地切除故障设备，就可以防止事故的扩大，迅速恢复非故障部分的正常运行，使故障设备免于继续遭受破坏。
然而，要在极短的时间内发现故障和切除故障设备，只有借助于特别设置的继电保护装置才能实现。
电力系统继电保护的基本作用是：在全系统范围内，按指定分区实时地检测各种故障和不正常运行状态，快速及时地采取故障隔离或报警等措施，以求最大限度地维持系统的稳定，保持供电的连续性，保障人身的安全，防止或减轻设备的损坏。
继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，启动逻辑控制环节，发出相应的跳闸脉冲或信号。
对电力系统继电保护的基本性能要求是有选择性、速动性、灵敏性、可靠性。
这次课程设计以最常见的110kV电网线路保护设计为例进行分析设计，要求对整个电力系统及其自动化专业方面的课程有综合的了解。
特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。
重点进行了电路的化简，短路电流的求法，继电保护中电流保护、距离保护的具体计算。
2 设计资料分析与参数计算2.1 参数分析与计算本设计所用发电机参数如下：表2.1 发电机各项参数本设计所用变压器参数如下：表2.2 变压器各项参数基准值选取：100B S MVA =， 115B av V V kV ==0.524B I kA === ，126.71B Z ===Ω 线路正、负、零序等值阻抗：1(1)1(2)0.44016L L X X ==⨯=Ω，1(1)1(1)1(2)160.126126.71L L L B X X X Z *=*=== 2(1)2(2)0.46024L L X X ==⨯=Ω，2(1)2(1)2(2)240.189126.71L L L BX X X Z *=*=== 3(1)3(2)0.45020L L X X ==⨯=Ω，3(1)3(1)3(2)200.158126.71L L L BX X X Z *=*=== 4(1)4(2)0.45020L L X X ==⨯=Ω，4(1)4(1)4(2)200.158126.71L L L BX X X Z *=*=== 5(1)5(2)0.43012L L X X ==⨯=Ω，5(1)5(1)5(2)120.095126.71L L L B X X X Z *=*=== 1(0)1(1)330.1260.378L L X X *=*=⨯=2(0)2(1)330.1890.567L L X X *=*=⨯=3(0)3(1)330.1580.474L L X X *=*=⨯=4(0)4(1)330.1580.474L L X X *=*=⨯=5(0)5(1)330.0950.285L L X X *=*=⨯=变压器等值阻抗：22123%10.511523.1410010060k N T T T N U U X X X S ===⨯=⨯=Ω 224%10.511569.43110010020k N T N U U X S =⨯=⨯=Ω 123%10.51000.175********k B T T T N U S X X X S *=*=*=⨯=⨯= 410.51000.52510020T X *=⨯= 发电机等值阻抗：221231150.1292950/0.85B G G G d G V X X X x S ''===⨯=⨯=Ω 1231000.1290.219350/0.85B G G G d G S X X X x S ''*=*=*=⨯=⨯= 表2.3 电力系统设备参数表2.2 系统运行方式和变压器中性点接地方式的确定2.2.1 发电机、变压器运行变化限度的选择原则 （1）发电厂有两台机组时，一般应考虑全停方式，即一台机组在检修中另一台机组又出现故障；当有三台以上机组时，则应选择其中两台容量较大机组同时停用的方式。
110KV线路继电保护设计课程设计
电力系统继电保护课程设计课设名称：110KV线路继电保护设计目录一、设计原始资料 (1)二、分析课题设计内容 (2)三、短路电流及残压计算 (6)四、保护的配合及整定计算 (13)五、继电保护设备选择 (17)六、相间短路保护 (21)七、结论 (24)八、主要参考文献 (25)1设计原始资料1.1具体题目系统示意图如图所示，发电机以发电机—变压器组方式接入系统，最大开机方式为4台机全开，最小开机方式为两侧各开1台机，变压器T5和T6可能2台也可能1台运行。
参数为：ΩX X .T .T 156151==，KmL A-B 60=，ΩX X X X .G .G .G .G 842413231====，KV /E 3115=ϕ，ΩX X X X .G .G .G .G 522211211====，KmL B-C 40=，Ω~X X .T .T 154010=，Ω~X X .T .T 54111=，ΩX X .T .T 206050==，线路阻抗Ω/Km .Z Z 4021==，Ω/Km .Z 210=,21.K Ιrel =、151.K Πrel =。
T6试对1、2、3、4进行零序保护的设计。
1.2 完成内容(1) 请画出所有元件全运行时三序等值网络图，并标注参数；(2) 所有元件全运行时，计算B 母线发生单相接地短路和两相接地短路时的零序电流分布；(3) 分别求出保护1、4零序II 段的最大、最小分支系数； (4) 分别求出保护1、4零序I 、II 段的定值，并校验灵敏度； (5) 保护1、4零序I 、II 段是否需要安装方向元件；(6) 保护1处装有单相重合闸，所有元件全运行时发生系统振荡，整定保护1不灵敏I 段定值；（7）其相间短路的保护也采用电流保护，试完成：（1）分别求出保护1、4 的段Ⅰ、Ⅱ定值，并校验灵敏度；（2）保护1、4 的Ⅰ、Ⅱ段是否安装方向元件；（3）分别画出相间短路的电流保护的功率方向判别元件与零序功率方向判别元件的交流接线;2分析课题设计内容2.1设计规程正常运行的而电力系统是三相对称的，其零序、负序电流和电压理论上为零；多数的短路故障是三相不对称的，其零序、负序电流和电压会很大；利用故障的不对称性可以找到正常和故障间的差别，并且这种差别是零与很大值的比较，差异更为明显。
110KV线路继电保护课程设计
4 二次回路· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·25
4.1 零序电流保护· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·25 4.2 接地距离保护· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·26 4.3 相间距离保护· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·27
关键词：输电线路、零序电流保护、距离保护、接地距离保 护、相间距离保护
1
目
录
1 设计任务· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·1
1.1 具体题目· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·1 1.2 完成内容· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 1
X 0.T 1 X 0.T 4 30, X1.G3 X 2.G3 X1.G 4 X 2.G 4 10, X1.T 5 X1.T 6 15, X 0.T 5 X 0.T 6 40, LA B 60Km, LBC 40Km, 线路阻抗Z1 Z 2 0.4 / Km，
110kv继电保护毕业设计5篇
110kv继电保护毕业设计5篇第一篇：110kv继电保护毕业设计摘要这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计，要求对整个电力系统及其自动化专业方面的课程有综合的了解。
特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。
重点进行了电路的化简，短路电流的求法，继电保护中电流保护、距离保护的具体计算。
关键词：毕业设计；110kv环网；保护；整定计算前言电力系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。
但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。
继电保护是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。
许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。
因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。
我们这次的设计题目是：110KV双电源环网距离保护整定计算。
网络中各线路采用方向或不带方向的距离保护，变压器经均为Y,d11形式。
最大运行方式为A厂为350MW，B厂为225MW，最小运行方式为A厂停一台机，B厂停一台机。
网络的正常运行方式为A厂最大运行方式，B厂停一台机，且为闭环运行。
110KV断路器均为DW3-110型，固有动作时间为0.05～0.08。
线路AB、BC、AD、CD 的最大负荷电流分别为160A，140A，140A，120A。
负荷的自起动系数Kzq=1.5。
各变电所出线上后备保护动作时限如图中所示，后备保护的Δt=0.4。
线路电抗为0.4Ω/KM。
110Kv电压互感器的变比为110000V/100V。
结束语毕业设计是培养学生综合运用所学知识，发现、提出、分析和解决实际问题，锻炼实践能力的重要环节，是对学生实际工作能力的具体训练和考察过程。
随着科学技术发展的日新日异。
110KV线路继电保护课程设计
目录目录 (1)110KV线路继电保护课程设计 (2)1 继电保护简述 (2)1.1我国继电保护发展现状 (2)1.2继电保护按保护分类 (3)1.3继电保护的组成 (6)1.3.1组成 (6)1.3.2保护装置的分类 (7)1.4继电保护装置及其任务 (7)1.5对继电保护的基本要求 (8)1.6继电保护发展前景 (9)2 系统运行方式和变压器中性点接地的选择 (9)2.1选择原则 (9)2.2 本次设计的具体运行方式的选择 (9)3 故障点的选择和正、负、零序网络的制定 (10)4 零序短路电流的计算成果（具体过程参考附录二） (12)5 线路保护方式的选择、配置方案的确定 (13)6 继电保护距离保护的整定计算成果（具体过程参考附录三） (13)7 继电保护零序电流保护的整定计算成果（具体过程参考附录四） (14)8 保护的综合评价 (14)9 结论 (15)参考文献 (16)附录一电网各元件等值电抗计算 (16)附录二零序短路电流的计算 (19)附录三继电保护距离保护的整定计算和校验 (20)附录四继电保护零序电流保护的整定计算和校验 (25)附录五继电保护配置图 (25)110KV线路继电保护课程设计[摘要]：本课程设计是给110KV单电源电网进行继电保护设计，并根据继电保护配置原理，对所选的保护进行整定和灵敏度校验。
本设计首先对电网进行短路电流计算，包括适中电流的正序、负序、零序电流的短路计算，整定电流保护的整定值。
在过电流保护不满足的情况下，相间故障选择距离保护，接地故障选择零序电流保护，同时对距离保护、零序电流保护进行整定计算，并用AUOCAD 绘制出保护配置原理图。
[关键词]：继电保护、短路电流、距离保护、零序保护、整定计算1 继电保护简述1.1我国继电保护发展现状电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力，因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段。
110kV继电保护课程设计
课程设计课题：110kV电网继电保护设计及分析前言电力是当今世界使用最为广泛、地位最为重要的能源，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。
电力系统的各种元件在运行中不可能一直保持正常状态。
因此，需要有专门的技术为电力系统建立一个安全保障体系，其中最重要的专门技术之一就是继电保护技术。
它可以按指定分区实时的检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警等措施，以求最大限度地维持系统的稳定，保持供电的连续性，保障人身的安全，防止或减轻设备损坏。
由于最初的继电保护装置是又机电式继电器为主构成的，故称为继电保护装置。
尽管现代继电保护装置已发展成为由电子元件或微型计算机为主构成的，但仍沿用次名称。
目前常用继电保护一词泛指继电保护技术或由各种继电保护装置组成的继电保护系统。
从科学技术的角度，电力系统继电保护隶属于电力系统及其自动化专业领域；从工业生产的角度，电力系统继电保护是电力工业的一个必不可少的组成部分，担负着保障电力系统安全运行的重要职责。
随着我国电力工业的迅速发展，各大电力系统的容量和电网区域不断扩大。
为适应大电网发展的需要，相继出现超高压电网和大容量机组，致使电网结构日趋复杂，电力系统稳定问题日益突出，因此对电力系统继电保护提出了更高的要求。
继电保护装置可视为由测量部分、逻辑部分和执行部分等部分组成。
对作用于跳闸的继电保护装置，在技术上有四个基本要求：选择性、速动性、灵敏性和可靠性。
以上四个基本要求是分析研究继电保护性能的基础。
在它们之间，既有矛盾的一面，又有在一定条件下统一的一面。
继电保护的科学研究、设计、制造和运行的绝大部分工作也是围绕着如何处理好这四个基本要求之间的辨证统一关系而进行的。
关于电网继电保护的选择在“技术规程”中已有具体的规定，一般要考虑的主要规则为：（1）电力设备和线路必须有主保护和后备保护，必要时增加辅助保护，其中主保护主要考虑系统稳定和设备安全；后备保护主要是考虑主保护和断路器拒动时用于故障切除；辅助保护是补充前二者的不足或在主保护退出时起保护作用；（2）线路保护之间或线路保护与设备保护之间应在灵敏度、选择性和动作时间上相互配合，以保证系统安全运行；（3）对线路和设备所有可能的故障或异常运行方式均应设置相应的保护装置，以切除这些故障和给出异常运行的信号；（4）对于不同电压等级的线路和设备，应根据系统运行要求和《技术规程》要求,配置不同的保护装置.一般电压等级越高,保护的性能越高越完善,如330KV以上线路或设备的主保护采用“双重化”保护装置等。
继电保护110kv课程设计
继电保护110kv课程设计一、课程目标知识目标：1. 理解110kV继电保护的基本原理和重要性；2. 掌握110kV继电保护装置的配置、工作原理及参数设置；3. 了解电力系统故障类型及其对继电保护的影响；4. 学会分析继电保护的动作行为及其对系统的影响。
技能目标：1. 能够正确使用继电保护测试设备进行基本操作和测试；2. 能够根据系统要求，设计合理的110kV继电保护方案；3. 能够运用所学知识，对实际电力系统故障案例进行分析和解决。
情感态度价值观目标：1. 培养学生严谨的科学态度，注重实践操作与理论知识的结合；2. 增强学生的安全意识，了解继电保护在保障电力系统安全运行中的重要作用；3. 激发学生的创新精神，培养他们在电力工程领域的专业素养和责任感。
课程性质：本课程属于电力系统及其自动化专业的核心课程，具有较强的理论性和实践性。
学生特点：学生已具备一定的电力系统基础知识，具有较强的学习能力和实践操作能力。
教学要求：结合课程性质、学生特点，注重理论教学与实践操作相结合，提高学生的实际应用能力。
通过本课程的学习，使学生能够达到上述课程目标，为今后的电力工程实践打下坚实基础。
二、教学内容1. 继电保护基本原理：介绍继电保护的概念、分类及其在电力系统中的重要作用，重点讲解差动保护、过流保护、距离保护等常用保护原理。
教材章节：第二章 继电保护的基本原理2. 110kV继电保护装置：讲解110kV继电保护装置的配置、工作原理及参数设置，分析各类保护装置的优缺点。
教材章节：第三章 110kV继电保护装置3. 故障类型及影响：介绍电力系统常见故障类型，分析故障对继电保护的影响，探讨如何通过继电保护提高系统稳定性。
教材章节：第四章 电力系统故障及其对继电保护的影响4. 继电保护动作行为分析：结合实际案例，讲解继电保护的动作行为，分析保护动作对电力系统的影响。
教材章节：第五章 继电保护动作行为分析5. 继电保护测试与设计：介绍继电保护测试设备的使用，教学学生如何进行基本操作和测试，并通过实例分析，培养学生的继电保护设计能力。
110KV线路继电保护课程设计
前言电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。
因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。
继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的发展。
随着计算机硬件的迅速发展，微机保护硬件也在不断发展。
电力系统对微机保护的要求不断提高，除了保护的基本功能外，还应具有大容量故障信息和数据的长期存放空间，快速的数据处理功能，强大的通信能力，与其它保护。
继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
对电力系统继电保护的基本性能要求是有选择性，速动性，灵敏性，可靠性。
这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计，要求对整个电力系统及其自动化专业方面的课程有综合的了解。
特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。
重点进行了电路的化简，短路电流的求法，继电保护中电流保护、距离保护的具体计算。
目录前言 (1)摘要 (5)1 系统运行方式和变压器中性点接地的选择 (6)1.1选择原则 (6)1.1.1 发电机、变压器运行方式选择的原则 (6)1.1.2 变压器中性点接地选择原则 (6)1.1.3 线路运行方式选择原则 (6)1.2 本次设计的具体运行方式的选择 (6)2 故障点的选择和正、负、零序网络的制定 (7)3 零序短路电流的计算成果（具体过程参考附录二） (9)4 线路保护方式的选择、配置方案的确定 (9)4.1 保护的配置原则 (9)4.2 配置方案的确定 (10)5 继电保护距离保护的整定计算成果（具体过程参考附录三） (10)6 继电保护零序电流保护的整定计算成果（具体过程参考附录四） (10)7 保护的综合评价 (11)7.1 距离保护的综合评价 (11)7.2 对零序电流保护的评价 (11)结束语 (12)参考资料 (13)附录一电网各元件等值电抗计算 (14)附录二零序短路电流的计算 (16)附录四继电保护零序电流保护的整定计算和校验 (22)附录五 (27)摘要本设计以110KV线路继电保护为例，简述了零序电流保护和距离保护的具体整定方法和有关注意细节，对输电网络做了较详细的分析同时对于不同运行方式环网各个断路器的情况进行了述说，较为合理的选择了不同线路，不同场合下的断路器、电流互感器、电压互感器的型号。
110KV电网线路继电保护课程设计
110KV电网线路继电保护课程设计110KV电网线路继电保护课程设计一、设计资料1．110KV系统电气主接线110KV系统电气主接线如下图所示2．系统各元件主要参数：（1）发电机参数机组容量（MVA）额定电压（KV）额定功率因数X%＃1、＃2 2×15 10．5 0．8 13.33 （2）输电线路参数AS2 AB AC BS2 LGJ－185/5 LGJ－240/3 LGJ－185/1 LGJ－240/6ф＝670ф＝710ф＝670ф＝710（3）变压器参数序号1B、2B 3B、4B 5B、6B型号SFZ－12500/110 SF－20000/110 SFZ－31500/110接线组别Y0/△－11 Y/△－11 Y/△－11短路电压10.2% 10.41% 10.4%变比110±8×1.5% 110±2×2.5% 110±8×2.5%（4）CT、PT变比AB线AC线AS2线BS1线CT变比600/5 150/5 600/5 600/5PT变比110000/100 110000/100 110000/100 110000/100 变压器绝缘采用分段绝缘。
中性点不允许过电压，经动稳定计算，110KV线路切除故障时间<0.5秒可满足系统稳定要求。
二、设计内容1. CA线路保护设计AS、AC、AB线路保护设计2.2BS线路保护设计3. BA、1三、设计任务1.系统运行方式和变压器中性点接地的选择2.故障点的选择及正、负、零序网络的制定3.短路电流计算4．线路保护方式的选择、配置与整定计算（选屏）*5．主变及线路微机保护的实现方案6．线路自动综合重合闸7．保护的综合评价*8、110KV系统线路保护配置图，主变保护交、直流回路图参考资料:[1]韩笑.电气工程专业毕业设计指南继电保护分册[M].北京:中国水利电力出版社，2003[2]何仰赞，温增银.电力系统分析上、下册[M].武汉:华中科技大学出版社，2002[3]贺家李，宋从矩.电力系统继电保护原理[M].北京:中国电力出版社，1994[4]尹项根，曾克娥.电力系统继电保护原理与应用上册[M].武汉:华中科技大学出版社，2001[5]陈德树.计算机继电保护原理与技术[M].北京:中国水利出版社,1992[6]孙国凯，霍利民.电力系统继电保护原理[M].北京:中国水利出版社，2002[7]有关国家标准、设计规程与规范、图纸超温、控制与测量回路断线等），能够自动、迅速、有选择性且可靠的发出跳闸命令将故障切除或发出各种相应信号，从而减少故障和不正常现象所造成的停电范围和电气设备的损坏程度，保证电力系统安全稳定的运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

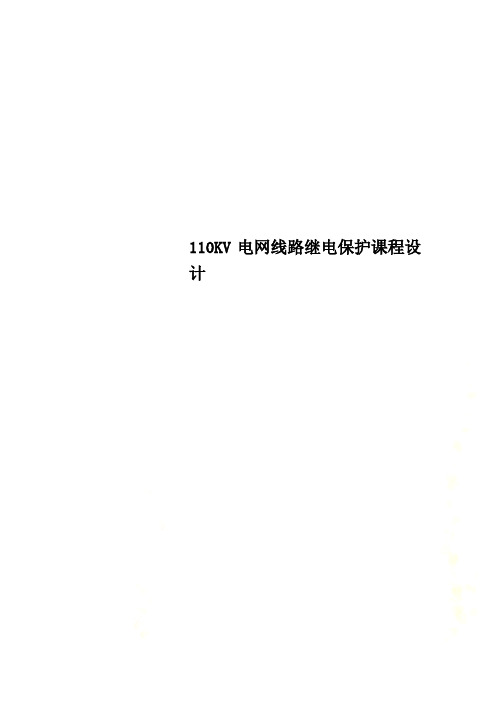

继电保护课程设计110kV电网继电保护课程设计学生姓名：周佳俊班级学号：*********院、系、部：机电工程学院专业：电气工程及其自动化****：***2015年12月吉安目录前言 (1)摘要 ............................................................................................ 错误!未定义书签。
1 系统运行方式和变压器中性点接地的选择 (6)1.1选择原则 (6)1.1.1 发电机、变压器运行方式选择的原则 (6)1.1.2 变压器中性点接地选择原则 (7)1.1.3 线路运行方式选择原则 (7)1.2 本次设计的具体运行方式的选择 (7)2 故障点的选择和正、负、零序网络的制定 (7)3 零序短路电流的计算成果（具体过程参考附录二） (11)4 线路保护方式的选择、配置方案的确定 (12)4.1 保护的配置原则 (12)4.2 配置方案的确定 (12)5 继电保护距离保护的整定计算成果（具体过程参考附录三） (12)6 继电保护零序电流保护的整定计算成果（具体过程参考附录四） (13)7 保护的综合评价........................................................................... 错误!未定义书签。
7.1 距离保护的综合评价........................................................ 错误!未定义书签。
7.2 对零序电流保护的评价 ................................................... 错误!未定义书签。
结束语 (13)参考资料 (14)附录一电网各元件等值电抗计算 (14)附录二零序短路电流的计算 (16)附录四继电保护零序电流保护的整定计算和校验................... 错误!未定义书签。
附录五................................................................................................ 错误!未定义书签。
1 系统运行方式和变压器中性点接地的选择1.1选择原则1.1.1 发电机、变压器运行方式选择的原则(1)一个发电厂有两台机组时，一般应考虑全停方式，一台检修，另一台故障；当有三台以上机组时，则选择其中两台容量较大机组同时停用的方式。
对水电厂，还应根据水库运行方式选择。
(2)一个发电厂、变电站的母线上无论接几台变压器，一般应考虑其中容量最大的一台停用。
1.1.2 变压器中性点接地选择原则(1)发电厂、变电所低压侧有电源的变压器，中性点均要接地。
(2)自耦型和有绝缘要求的其它变压器，其中性点必须接地。
(3)T接于线路上的变压器，以不接地运行为宜。
(4)为防止操作过电压，在操作时应临时将变压器中性点接地，操作完毕后再断开，这种情况不按接地运行考虑。
1.1.3 线路运行方式选择原则(1)一个发电厂、变电站线线上接有多条线路，一般考虑选择一条线路检修，另一条线路又故障的方式。
(2)双回路一般不考虑同时停用。
1.2 本次设计的具体运行方式的选择电力系统运行方式的变化，直接影响保护的性能。
因此，在对继电保护进行整定计算之前，首先应该分析运行方式。
现结合本次设计具体说明如下，系统的最大运行方式是所有设备全部投入运行；系统的最小运行方式为发电机G1或G2投入。
对保护501而言，其最大运行方式应该是在系统最大运行方式；保护501的最小运行方式应该是在系统的最小运行方式。
所有变压器星型侧接地。
2 故障点的选择和正、负、零序网络的制定如图3.1所示，在整个系统中选择了4个短路点d1、d2、d3、d4。
之所以选这四个点是因为本系统需要零序电流保护，通过这四点算出最大最小零序电流为后面的零序电流整定奠定基础。
图3.2、3.3、3.4是d1短路时的正、负、零序网络图，由于篇幅所限，其他短路点的网络图这里没有画出来。
图3.1等值电路图和各短路点图3.2 d1短路时的正序网络图图3.3 d1短路时的负序网络图图3.4 d1短路时的零序网络图3 零序短路电流的计算成果（具体过程参考附录二）表4.14 线路保护方式的选择、配置方案的确定4.1 保护的配置原则小电流接地系统（35KV及以下）输电线路一般采用三段式电流保护反应相间短路故障：由于小电流接地系统没有接地点，故单相接地短路仅视作异常运行状态，一般利用母线上的绝缘检查装置发信号，由运行人员分区停电寻找接地设备。
对于变电站来讲，母线上出线回路较多，也涉及供电的连续性问题，故一般采用零序电流保护反应接地故障。
110KV输电线路一般采用三段式相间距离保护作为故障的保护方式，采用阶段式零序电流保护作为接地短路的保护方式。
对于极个别非常短的线路，如有必要也可以采用纵差保护作为主保护。
4.2 配置方案的确定根据题目的要求和保护的配置原则，从经济性出发：本系统线路的保护方式采用三段式相间距离保护作为故障的保护方式，采用阶段式零序电流保护作为接地短路的保护方式。
其中，第一段作为线路的主保护，二、三段作为后备保护。
5 继电保护距离保护的整定计算成果（具体过程参考附录三）表6.16 继电保护零序电流保护的整定计算成果（具体过程参考附录四）表7.1结束语通过本次课程设计，对继电保护的设计有了进一步的了解和掌握。
通过对课本和参考书籍的翻阅，进一步提高了独立自主完成设计的能力。
本课程设计是针对与110kv电网在不同运行方式以及短路故障类型的情况下进行的分析和整定，因此它可以保护发生上述各种故障和事故时的系统网络，再设计思路中紧扣继电保护的四要求：1速动性2灵敏性3可靠性4选择性。
在本次课程设计中，重新回顾了电力系统分析，电路，电机学，CAD等专业课。
因为这次课程设计涉及的知识面较广，基本上涵盖了所有专业课知识，对短路计算，电路的化简进一步加深了认识，通过和同学的讨论加强了团队合作意识参考资料[8]韩笑.电气工程专业毕业设计指南继电保护分册[M].北京:中国水利电力出版社，2003[9]何仰赞，温增银.电力系统分析上、下册[M].武汉:华中科技大学出版社，2002[10]贺家李，宋从矩.电力系统继电保护原理[M].北京:中国电力出版社，1994[11]尹项根，曾克娥.电力系统继电保护原理与应用上册[M].武汉:华中科技大学出版社，2001[12]陈德树.计算机继电保护原理与技术[M].北京:中国水利出版社,1992[13]孙国凯，霍利民.电力系统继电保护原理[M].北京:中国水利出版社，2002[14]有关国家标准、设计规程与规范、图纸附录一电网各元件等值电抗计算1.1基准值选择基准功率：S B=100MV·A，基准电压：V B=115KV。
基准电流：I B=S B/1.732V B=100×103/1.732×115=0.502KA；基准电抗：Z B=V B/1.732 I B=115×103/1.732×502=132.25Ω；电压标幺值：E=E(2)=1.051.2输电线路等值电抗计算(1) 线路AS2等值电抗计算正序以及负序电抗：X AS2= X1L AS2=0.4×15=6ΩX AS2*= 6/132.25=0.04537零序电抗：X AS20=X1L AS2= 3X1L AS2=3×6=18ΩX AS20*= X AS20/Z B=18/132.25=0.1361(2) 线路AB等值电抗计算正序以及负序电抗：X AB= X1L AB=0.4×25=10ΩX AB*= X AB/ Z B=10/132.25=0.07561零序电抗：X AB0= X0L AB= 3X AB=30ΩX AB*=3 X AB*=0.2268(3) 线路AC等值电抗计算正序以及负序电抗：X AC= X1L AC=0.4×18=7.2ΩX AC*= X AC/ Z B=7.2/132.25=0.05444零序电抗：X AC0= 3X AC=21.6ΩX AC0*= 3X AC* =0.1633(4) 线路BS1等值电抗计算正序以及负序电抗：X BS1= 0.4×28=11.2ΩX BS1*= 11.2/132.25=0.08469零序电抗：X BS10= 3X BS1=33.6ΩX BS20*= 3X BS1*/ Z B=0.25411.3变压器等值电抗计算(1) 变压器1B、2B等值电抗计算X T1= X T2=(U K%/100)×(V N2×103/ S N)≈98.736ΩX T1*= X T2*=X T1/ Z B=98.736/132.25=0.7466 (2) 变压器3B、4B等值电抗计算X T3= X T4 =(U K%/100)×(V N2/ S N)≈62.9805ΩX T3*= X T4*=X T3/ Z B=62.9805/132.25=0.4762 (3) 变压器5B、6B等值电抗计算X T5=X T6= X T7=(U K%/100)×(V N2/ S N)≈83.89ΩX T6*= X T5*=0.63051.4发电机等值电抗计算(1)发电机G1、G2电抗标幺值计算X G1=0.7109×132.25=94.0165ΩX G1* = X G2*=X%S B /S G=0.71091.5最大负荷电流计算(1) B母线最大负荷电流计算(拆算到110KV)I fhB ·max =2 S2B /3U =2×15000/(1.732×115)=150.62A；(2) A母线最大负荷电流计算I fhA ·max = 2S3B/3U=2×20000/(1.732×115)=200.8234A附录二零序短路电流的计算根据最大负荷电流可求出对应的负荷阻抗X LD1= E/1.732 I d1·max=265.6ΩX LD2= E/1.732 I d2·max=330.7ΩX LD3= E/1.732 I d3·max=189.7ΩX LD4= E/1.732 I d4·max=209.9Ω2.1 d1点短路的零序电流根据题目给的数据和正、负、零序网图可求出X0∑=16.75ΩX1∑= X2∑=48.23ΩI0·min=E/(2Z2∑+Z0∑)= 115/(2×48.23+16.75)=1.066 KAI0·max=E/(2Z0∑+Z1∑)= 115/(2×16.75+48.23)=1.477KA2.2 d2点短路的零序电流根据题目给的数据和正、负、零序网图可求出X0∑=24.36ΩX1∑= X2∑=43.83ΩI0·min=E/(2Z2∑+Z0∑)= 115/(2×43.83+24.36)=0.898 KAI0·max=E/(2Z0∑+Z1∑)= 115/(2×24.36+43.83)=1.097 KA2.3 d3点短路的零序电流根据题目给的数据和正、负、零序网图可求出X0∑=56.8ΩX1∑= X2∑=47.2ΩI0·max=E/(2Z2∑+Z0∑)= 115/(2×47.2+56.8)=0.799 KAI0·min=E/(2Z0∑+Z1∑)= 115/(2×56.8+47.2)=0.712 KA2.4 d4点短路的零序电流根据题目给的数据和正、负、零序网图可求出X0∑=34.8ΩX1∑= X2∑=45.6ΩI0·min=E/(2Z2∑+Z0∑)= 115/(2×45.6+34.8)=0.958 KAI0·max=E/(2Z0∑+Z1∑)= 115/(2×34.8+45.6)=1.0484.1.1零序电流保护І段的整定计算(1) 躲开下一条线路出口处单相接地或两相接地短路时可能出现的最大零序电流3I0·max,即K K'=1.2 ,I0'·dz=K K'3I0·max=1.2×3×0.799=2.876KA由于断路器506无下一回线路，所以无需整定零序保护的第П段4.1.2零序电流保护Ш段的整定计算(1) 起动电流①躲开在下一条线路出口处相间短路时所出现的最大不平衡电流I bp·max,即I bp·max=0.865KA, K"'K =1.2,I0'''·dz=K"'K I bp·max=1.2×0.865=1.04KA(2)灵敏度校验作为本线路近后备保护时，按相邻线路保护范围末端发生接地故障时、流过本保护的最小零序电流3 I0'''·min来校验，要求Klm≥2,即Klm=3 I0'''·min/ I0'''·dz=3×0.712/1.04=2.05≥2,符合要求。
