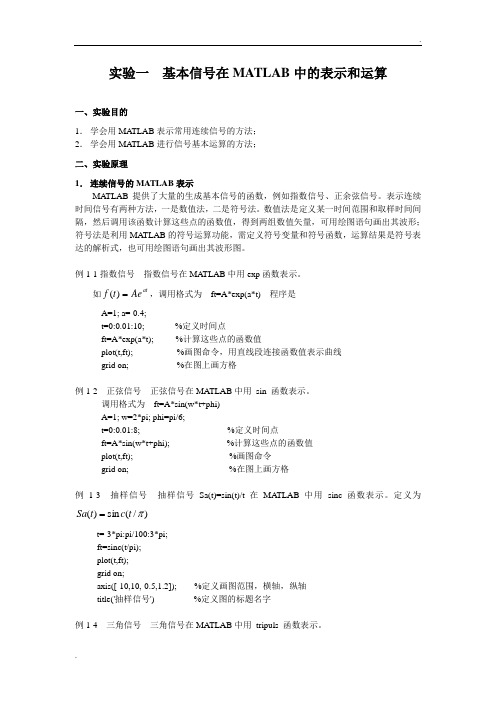

实验一 基本信号在MATLAB中的表示和运算

实验一 基本信号在MATLAB 中的表示和运算

一、实验目的

1． 学会用MA TLAB 表示常用连续信号的方法；

2． 学会用MA TLAB 进行信号基本运算的方法；

二、实验原理

1． 连续信号的MATLAB 表示

MATLAB 提供了大量的生成基本信号的函数，例如指数信号、正余弦信号。表示连续时间信号有两种方法，一是数值法，二是符号法。数值法是定义某一时间范围和取样时间间隔，然后调用该函数计算这些点的函数值，得到两组数值矢量，可用绘图语句画出其波形；符号法是利用MATLAB 的符号运算功能，需定义符号变量和符号函数，运算结果是符号表达的解析式，也可用绘图语句画出其波形图。

例1-1指数信号 指数信号在MATLAB 中用exp 函数表示。

如at Ae t f =)(，调用格式为 ft=A*exp(a*t) 程序是

A=1; a=-0.4;

t=0:0.01:10; %定义时间点

ft=A*exp(a*t); %计算这些点的函数值

plot(t,ft); %画图命令，用直线段连接函数值表示曲线

grid on; %在图上画方格

例1-2 正弦信号 正弦信号在MATLAB 中用 sin 函数表示。

调用格式为 ft=A*sin(w*t+phi)

A=1; w=2*pi; phi=pi/6;

t=0:0.01:8; %定义时间点

ft=A*sin(w*t+phi); %计算这些点的函数值

plot(t,ft); %画图命令

grid on; %在图上画方格

例1-3 抽样信号 抽样信号Sa(t)=sin(t)/t 在MA TLAB 中用 sinc 函数表示。定义为 )/(sin )(πt c t Sa =

t=-3*pi:pi/100:3*pi;

ft=sinc(t/pi);

plot(t,ft);

grid on;

axis([-10,10,-0.5,1.2]); %定义画图范围，横轴，纵轴

title('抽样信号') %定义图的标题名字

例1-4 三角信号 三角信号在MATLAB 中用 tripuls 函数表示。

调用格式为ft=tripuls(t,width,skew)，产生幅度为1，宽度为width，且以0为中心左右各展开width/2大小，斜度为skew的三角波。width的默认值是1，skew的取值范围是-1~+1之间。一般最大幅度1出现在t=(width/2)*skew的横坐标位置。

t=-3:0.01:3;

ft=tripuls(t,4,0.5);

plot(t,ft); grid on;

axis([-3,3,-0.5,1.5]);

例1-5虚指数信号调用格式是f=exp((j*w)*t)

t=0:0.01:15;

w=pi/4;

X=exp(j*w*t);

Xr=real(X); %取实部

Xi=imag(X); %取虚部

Xa=abs(X); %取模

Xn=angle(X); %取相位

subplot(2,2,1),plot(t,Xr),axis([0,15,-(max(Xa)+0.5),max(Xa)+0.5]),

title('实部');

subplot(2,2,3),plot(t,Xi),axis([0,15,-(max(Xa)+0.5),max(Xa)+0.5]),

title('虚部');

subplot(2,2,2), plot(t,Xa),axis([0,15,0,max(Xa)+1]),title('模');

subplot(2,2,4),plot(t,Xn),axis([0,15,-(max(Xn)+1),max(Xn)+1]),title('相角');

%subplot(m,n,i) 命令是建立m行n列画图窗口，并指定画图位置i

例1-6复指数信号调用格式是f=exp((a+j*b)*t)

t=0:0.01:3;

a=-1;b=10;

f=exp((a+j*b)*t);

subplot(2,2,1),plot(t,real(f)),title('实部')

subplot(2,2,3),plot(t,imag(f)),title('虚部')

subplot(2,2,2),plot(t,abs(f)),title('模')

subplot(2,2,4),plot(t,angle(f)),title('相角')

例1-7 矩形脉冲信号矩形脉冲信号可用rectpuls函数产生，

调用格式为y=rectpuls(t,width),幅度是1，宽度是width，以t=0为对称中心。

t=-2:0.01:2;

width=1;

ft=2*rectpuls(t,width);

plot(t,ft)

grid on;

例1-8 单位阶跃信号单位阶跃信号u(t)用“t>=0”产生，调用格式为ft=(t>=0) t=-1:0.01:5;

ft=(t>=0);

plot(t,ft); grid on;

axis([-1,5,-0.5,1.5]);

例1-9 正弦信号符号算法

syms t %定义符号变量t

y=sin(pi/4*t) %符号函数表达式

ezplot(y,[-16,16]) %符号函数画图命令

或者

f=sym('sin(pi/4*t)') %定义符号函数表达式

ezplot(f,[-16,16])

例1-10单位阶跃信号MA TTLAB符号数学函数Heaviside表示阶跃信号，但要画图需在工作目录创建Heaviside的M文件

function f=Heaviside(t)

f=(t>0);

保存，文件名是Heaviside ，调用该函数即可画图，例

t=-1:0.01:3;

f=Heaviside(t);

plot(t,f)

axis([-1,3,-0.2,1.2])

或者

y=sym('Heaviside(t)');

ezplot(y,[-1,5]);grid on

2．信号基本运算的MATLAB实现

信号基本运算是乘法、加法、尺度、反转、平移、微分、积分，实现方法有数值法和符号法

例1-11 以f(t)为三角信号为例，求f(2t) , f(2-2t)

t=-3:0.001:3;

ft=tripuls(t,4,0.5);

subplot(3,1,1);

plot(t,ft); grid on;

title ('f(t)');

ft1= tripuls(2*t,4,0.5);

subplot(3,1,2);

plot(t,ft1); grid on;

title ('f(2t)');

ft2= tripuls(2-2*t,4,0.5);

subplot(3,1,3);

plot(t,ft2); grid on;

title ('f(2-2t)');

例1-12 已知f1(t)=sinwt , f2(t)=sin8wt , w=2pi , 求f1(t)+f2(t)和f1(t)f2(t) 的波形图w=2*pi;

t=0:0.01:3;
