矿石中金含量的测定、
矿石中金的测定(碘量法)
矿石中金的测定——碘量法（活性炭吸附）一、方法原理：此法基于用王水溶解试样中的金,以活性炭富集,然后用碘量法完成测定。
1、对试样要求：金在试样中一般呈单质状态，分布极不均匀，故欲得准确分析结果，试样必须有足够的细度和均匀性，以增加其代表性。
本法要求一般的矿的试样必须通过180网目。
2、测定原理：试样中的金溶于王水后生成三氯化金，它再与NaCl作用生成易离解的氯金酸盐：Au+3HCl+HNO3== AuCl3+2H2O+NO↑AuCl3+NaCl==Na AuCl4或AuCl3 +HCl== HAuCl4Na AuCl4== Na++ AuCl4—氯金酸根络离子经活性炭吸附后达到了富集金并使金与多数金属离子分离的目的。
活性炭经过灰化灼烧AuCl3又被还原为单质金。
2 AuCl3+3C+3 H2O==2 Au+6 HCl+3CO↑三氯化合物又能够氧化碘化钾而析出等当量的碘。
AuCl3+3KI==AuI+I2+3KCl最后用Na2S2O3标液滴定析出的碘，间接计算出Au的含量。
3、干扰与分离：活性炭富集Au后，虽使Au与大多数金属元素和残渣已经分离，但少量的硅酸及部分的Cu、Pb、Fe也被吸附并对测定有影响。
硅酸、Fe、Pb可用NH4HF2洗脱。
残余的Fe和Cu、Pb可分别与I－及EDTA络合而消除其影响。
Fe3++6F－==FeF63-Cu2++H2Y2-==Cu Y2-+2H +Pb2++H2Y2-==Pb Y2-+2H +4、适用范围：经过方法考查和生产实践检验，本法对本地矿的地质样试样和选矿各种产品适用。
测定范围为可测定含金在0.3g/t以上的试样。
二、试剂的配制与标定：1、HCl（分析纯）比重1.192、HNO3（分析纯）比重1.423、正王水(1∶1) HCl∶HNO3∶H2O=3∶1∶44、反王水(1∶1) HCl∶HNO3∶H2O=1∶3∶4王水(1∶1) HCl∶HNO3 =3∶15、NaCl 分析纯固体及饱和溶液6、KI 分析纯固体7、稀醋酸(7%) 93ml H2O加7 ml冰醋酸8、氟化氢氨分析纯固体及5%的水溶液9、1%淀粉指示剂 1 g可溶性淀粉溶于100 ml H2O中,煮沸至透明，冷却后即可。
有关矿石中金含量的测定方法
有关矿石中金含量的测定方法摘要：矿石中蕴含的物质较为丰富，含有多种金属元素，根据元素的特性可以使用一些方法将它们进行提炼。
金是人类发现较早的金属之一，由于其外观色泽较好，产量较少，一直备受人们的青睐。
矿石中蕴含着金元素，但各种矿石中金的含量不同，对矿石中金的含量加以测定有助于发现矿石的价值，如果金含量较大更有助于从矿石中提炼金。
由于金的特殊属性和价值，人们研究了许多矿石中金含量的测定方法，本文就简要的介绍了其中常用一种矿石中金含量的测定方法。
关键词：矿石金含量测定方法实验过程引言金主要是以游离态存在于自然界中，但自然界中的纯金较少，一般含有一定成分的其他金属元素，而且金含量较为稀少，人工又无法合成，其色泽较为富贵华丽，深受大家的喜爱，一直都是富贵的象征。
自然界中存在一定的金矿，但其金含量不同，研究其含量测定方法可以帮助我们人知道矿产的价值，有利于我们进行挖掘开采。
实验室中金含量的测定方法较多，但对使用条件要求较高，无法实际应用与开采工作中，难以适应矿产开采发展中快速准确检测金属含量的要求，所以综合现在工业的发展状况、科学技术水平以及现场的开采条件，我们选择泡沫塑料吸附氢醌滴定法作为矿石中金含量的测定方法，经过多次试验这种方法的稳定性较高，结果较为准确，测定结果可以应用于实际生产中，是矿产开采中的重要依据。
金在自然界中的种类较为稀少，且价值较高，在测定的时候应该根据大概目测的金含量做出适当的变化，但总体的实验过程是相同的，下面我们就来详细的介绍一种常用的矿石中金含量的测定方法：1 主要试剂及仪器（1）盐酸（分析纯、化学纯）；（2）硝酸（分析纯）；（3）氯化钾溶液：200g/l；（4）联苯胺指示剂（1g/l）：称取 0.1g联苯胺溶于数滴冰乙酸中，用水稀释至 100ml混匀，储存于棕色瓶中备用；（5）磷酸一磷酸二氢钾缓冲溶液；（6） 5oug/ml金标准溶液；（7）氢醌标准液此溶液相当于 1mg/ml金。
化学实验测定某种矿石中金属含量

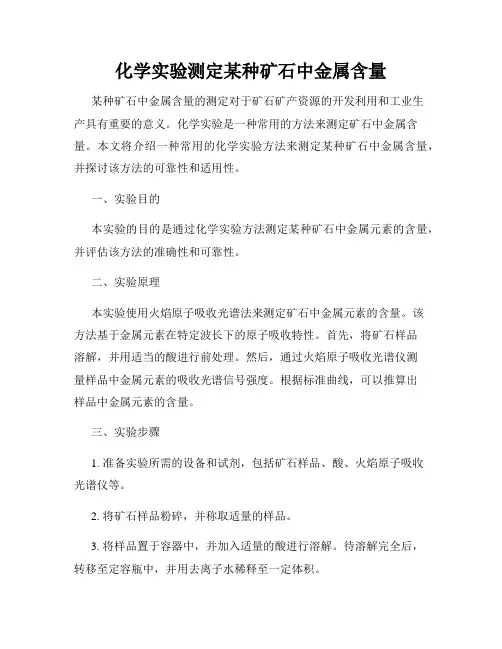

化学实验测定某种矿石中金属含量某种矿石中金属含量的测定对于矿石矿产资源的开发利用和工业生产具有重要的意义。
化学实验是一种常用的方法来测定矿石中金属含量。
本文将介绍一种常用的化学实验方法来测定某种矿石中金属含量，并探讨该方法的可靠性和适用性。
一、实验目的本实验的目的是通过化学实验方法测定某种矿石中金属元素的含量，并评估该方法的准确性和可靠性。
二、实验原理本实验使用火焰原子吸收光谱法来测定矿石中金属元素的含量。
该方法基于金属元素在特定波长下的原子吸收特性。
首先，将矿石样品溶解，并用适当的酸进行前处理。
然后，通过火焰原子吸收光谱仪测量样品中金属元素的吸收光谱信号强度。
根据标准曲线，可以推算出样品中金属元素的含量。
三、实验步骤1. 准备实验所需的设备和试剂，包括矿石样品、酸、火焰原子吸收光谱仪等。
2. 将矿石样品粉碎，并称取适量的样品。
3. 将样品置于容器中，并加入适量的酸进行溶解。
待溶解完全后，转移至定容瓶中，并用去离子水稀释至一定体积。
4. 通过火焰原子吸收光谱仪测量样品中金属元素的吸收光谱信号。
5. 根据标准曲线，计算出样品中金属元素的含量。
四、实验数据在实验中，我们测定了某种矿石样品中金属元素的含量。
根据测定结果，样品中金属元素的含量为X%。
五、实验结果分析通过本实验，我们成功地测定了某种矿石样品中金属元素的含量。
这一结果对于评估矿石资源的价值以及相关工业生产的规划具有重要的意义。
六、误差分析在实验过程中，可能存在一些误差。
这些误差可能来自于样品准备的过程、试剂的纯度、仪器的精度等方面。
为了减小误差的影响，我们在实验过程中进行了严格的控制，并采取了多次重复测量的方法来提高准确性。
七、实验结论通过本实验，我们成功地测定了某种矿石样品中金属元素的含量，结果显示样品中金属元素的含量为X%。
这一结果对于矿石资源的开发利用和工业生产具有重要的指导意义。
八、实验的可靠性和适用性本实验使用的火焰原子吸收光谱法是一种常用的方法来测定金属元素的含量。
地质矿石样品中金、银含量测定方法--
地质矿石样品中金、银含量测定方法--摘要：地质样品当中元素含量是衡量矿产是否具有采矿价值的重要指标，而金、银等贵金属元素作为矿产行业发展找矿热点更是受到矿产工作人员的高度重视，如何高效准确的检测矿产样品当中金、银元素的含量非常重要，本文通过三个方面内容对地质矿石样品中金、银含量测定方法进行分析，探讨矿产行业内部常用的检测方案，具体包括矿石试样的加工与采取、试样的前分解处理、金、银的分析检测方法，希望为后续矿产行业发展提供参考。
关键词：地质矿石样品；金、银含量；测定方法引言国民经济的快速发展促进我国矿产行业进入高速发展阶段，在此背景，国民生活水平不断提升，居民生活和工业发展对各种优质矿产资源提出了较高需求，尤其是贵金属金、银的需求量在不断增加，这就对矿产行业发展提出了更高要求，尤其是如何检测矿产样品当中金、银的含量问题更是受到各方人员的高度重视。
金、银矿产开采工作经过长期发展，金属元素的分析检测技术已经不断进步，矿石中金、银分析属于贵金属矿石分析的重要组成部分，对矿产开发具有重要意义，但是由于金、银元素检测比较特殊，所以实际检测过程中遇到多种难题—金元素地壳丰度低，容易和银，铜等元素组成天然合金，找矿探矿过程中金、银含量分析非常困难，所以综合全方面内容来看，矿产发展行业对于矿石样品中金、银元素的检测大多数局限于水平较高的科研实验室内部，而非矿产开采现场，严重限制矿产行业的快速发展，基于此，本文分析地质矿石样品中金、银含量测定方法为后续发展带来参考。
1矿石试样的加工与采取我国在矿产资源开发利用方面具有源远流长的历史，远在旧石器时代，我国古代人民就有通过玉石、石英等矿产资源的情况，过几千年的发展，我国矿产资源开发利用整个系统和技术已经发展比较成熟，但是随着社会生产和居民生活对各种贵金属元素需求量的不断增加，我国也存在严重的资源紧缺问题，所以如何在有限资源当中开采更多贵金属金、银非常重要。
提高矿石试样的加工与采取精度，可以为矿产金、银元素分析检定工作带来一定帮助，具体包括以下两方面内容:（1）第一方面是矿石样品的加工。
原子吸收分析测定矿石中的金
原子吸收分析测定矿石中的金【摘要】由于金在矿石中的含量很低，要根据矿样的性质采用不同的预处理、溶样、分离、富集、吸附、灼烧和测定方法。
矿石中金的测定有铅试金富集原子吸光谱法、活性炭富集碘量法、活性炭富集原子吸收光谱法、活性炭富集崔化光度法、泡沫塑料富集原子吸收光谱法、鳌合树脂富集原子吸收光谱法、甲基异丁基甲酮萃取无火焰原子吸收光谱法、重量法、火试金法等等。
活性炭富集原子吸收光谱法，常用王水和稀王水溶解试样，通过多次分析测定，我认为用稀王水溶解的试样，分析测定结果简便、准确。
关键词金王水活性炭吸附原子吸收分光光度计中图分类号：o657.3原子吸收分光光度计是根据被测元素的基态原子对特征辐射的吸收程度进行定量分析的仪器，测量原理是基于光吸收定律。
a=-lgi/i0=-lgt=kcl样品分固体和液体两种，取样要有代表性，对液体样品，要考虑到它的酸度要尽可能的和标准一致。
对含有多基体元素的溶液，在标准中也要适当的加进基体元素，以消除基体元素的干扰效应。
含有夹杂物样品要过滤和澄清后使用，防止喷雾堵塞毛细管。
对于固体样品，原则上能用酸溶解完全的就不用碱溶，需要用到碱熔的也要用量适当。
同时标准溶液也要加进同样数量的熔剂。
试样用王水分解，金以活性炭吸附富集，然后在10%（v/v）盐酸介质中，用原子吸收分光光度计测定。
一、仪器、试剂和溶剂2、试剂采用足够纯度的试剂，选用的试剂以不沾污被测元素为原则。
如果没有合乎要求的试剂，可以采用特殊的化学方法进行“提纯”，不过应注意提纯过程中的沾污。
3、溶剂水是最普遍使用的溶剂，主要有硝酸、盐酸、硫酸。
个别情况也可用磷酸和高氯酸。
在原子吸收分析技术中以盐酸和硝酸使用最为普遍。
无机酸也常含有少量的有色金属元素，使用前应严格检查。
4、熔剂有些元素化合物和矿石样品，往往不能用无机酸和有机酸溶解，而需用熔剂先熔融后溶解，最为常用的是碱，如氢氧化钠、碳酸钠等。
由于熔剂所占比倒常常多于样品，对熔剂沾污的可能应加以注意。
泡沫吸附—火焰原子吸收光谱法测定金量矿石、精矿中金含量的测定方法
矿石、精矿中金含量的测定方法泡沫吸附一火焰原子吸收光谱法测定金量一. 范围二. 本技术规程规定了矿石、精矿中金含量的测定方法。
测定范围:0.01〜2.0g/t三. 方法提要四. 本法基于用王水溶解试样中的金, 使其形成氯金酸络阴离子, 以泡沫塑料吸附富集金并使其与其它元素分离, 用硫脲溶液解脱吸附在泡沫塑料上的金, 然后用原子吸收光谱仪于波长242.8nm处, 以空气-乙炔火焰测量金的吸光度, 按标准曲线计算金量。
五. 试剂1.盐酸(P 1.19g/mL)2.硝酸(p1.42g/mL)3.稀王水: 3份盐酸(p 1.19g/mL)、1份硝酸(p 1.42g/mL)与4份水相混合。
六. 硫脲-盐酸混合溶液: 称取5g硫脲溶于1L盐酸(2+98 )溶液中。
七. 仪器、设备与材料1.高温炉: 最高温度1C。
八. 聚氨脂泡沫塑料: 将30个密、1cm厚的聚氨脂泡塑料剪成长7.5cm、宽1cm的条状, 用洗衣粉清洗, 然后用水洗净残存洗衣粉。
九. 原子吸收光谱仪, 附金空心阴极灯。
一〇. 分析步骤1.试料按表1称取试料, 精确至0.01g表1独立地进行二次试验, 取其平均值。
2.测定(1)将试料置于焙烧皿中, 放于马弗炉中(慢慢升温至65C )焙烧1.5h取出冷至室温。
(2)将焙烧后的试料倒入4mL烧杯中, 以少量水润湿, 加稀王水1mL, 盖上表面皿, 置于低温电热板上加热溶解并不时摇动, 溶至体积为30mL时, 取下加氯化钠2g,摇匀, 继续加热溶解至体积为15〜20mL时, 取下烧杯并加动物胶溶液约5mL, 摇匀, 稍冷。
(3)用水吹洗表面皿和杯壁, 加水至50mL, 煮沸溶解盐类, 取下冷却至室温, 将溶液移入1mL容量瓶中, 用水稀释至刻度, 混匀。
(4)用快速定性滤纸干过滤, 用50mL容量瓶取滤液至刻度。
(5)将滤液倒入颈内塞有聚氨脂泡沫塑料的短颈漏斗中, 以1滴/s的速度过滤。
过滤完后, 用水洗漏斗壁2〜3次, 抽出泡沫塑料边用手指挤压边用水吹洗2〜3次, 将泡沫塑料放入盛有表1解脱液体积的比色管中, 水浴加热10分钟, 冷却, 摇匀。
泡塑吸附原子吸收光谱法测定矿石中金的含量
泡塑吸附原子吸收光谱法测定矿石中金的含量许建平（云南黄金矿业集团股份有限公司，云南 昆明 ６５０２２４）摘 要：采用泡沫吸附原子吸收法对矿石中的金含量进行测定，不仅能够准确测定金的含量，而且方法简便、成本较低，在实际的矿产勘测中得到广泛应用。
本文主要探讨了该试验原理、处理方法及相应测试条件，进而得出王水浓度及泡沫塑料形状等对试验结果的影响，在绘制曲线回归方程式后测定金的浓度在０￣８０ｕｇ／ｍｌ范围内线性关系良好，因此采用此方法对矿石中的含金量进行测定，可获得满意的结果。
关键词：泡沫塑料吸附原子吸收光谱法；矿石金量；测定试验；中图分类号：Ｏ６５７．３４ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１６）０７－００６６－２Determination of gold in ore by bubble plastic absorption atomic absorption spectrometryXU Jian-ping（Ｙｕｎｎａｎ ｇｏｌｄ ｍｉｎｉｎｇ ｇｒｏｕｐ ｃｏ．，ＬＴＤ，Ｋｕｎｍｉｎｇ ６５０２２４，Ｃｈｉｎａ）Abstract: Ｔｈｅ ｆｏａｍ ａｄｓｏｒｐｔｉｏｎ ａｔｏｍｉｃ ａｂｓｏｒｐｔｉｏｎ ｍｅｔｈｏｄ ｆｏｒ ｔｈｅ ｄｅｔｅｒｍｉｎａｔｉｏｎ ｏｆ ｇｏｌｄ ｃｏｎｔｅｎｔ ｉｎ ｔｈｅ ｏｒｅ ｃａｎ ｎｏｔ ｏｎｌｙ ｆｏｒ ｔｈｅ ａｃｃｕｒａｔｅ ｄｅｔｅｒｍｉｎａｔｉｏｎ ｏｆ ｇｏｌｄ ｃｏｎｔｅｎｔ， ａｎｄ ｔｈｅ ｍｅｔｈｏｄ ｉｓ ｓｉｍｐｌｅ， ｔｈｅ ｃｏｓｔ ｉｓ ｌｏｗ， ｉｎ ｔｈｅ ａｃｔｕａｌ ｍｉｎｅｒａｌ ｓｕｒｖｅｙｉｎｇ ａｎｄ ａｒｅ ｗｉｄｅｌｙ ｕｓｅｄ． Ｗａｓ ｍａｉｎｌｙ ｄｉｓｃｕｓｓｅｄ ｉｎ ｔｈｉｓ ｐａｐｅｒ． Ｔｈｅ ｔｅｓｔ ｐｒｉｎｃｉｐｌｅ， ｐｒｏｃｅｓｓｉｎｇ ｍｅｔｈｏｄ ａｎｄ ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ ｔｅｓｔ ｃｏｎｄｉｔｉｏｎｓ， ａｎｄ ｇｅｔｓ ａ ｃｏｎｃｌｕｓｉｏｎ ｔｈａｔ ｔｈｅ ｅｆｆｅｃｔ ｏｆ ａｑｕａ ｒｅｇｉａ ｃｏｎｃｅｎｔｒａｔｉｏｎ ａｎｄ ｆｏａｍ ｓｈａｐｅ ｏｎ ｔｈｅ ｔｅｓｔ ｒｅｓｕｌｔｓ， ｉｎ ｄｒａｗｉｎｇ ｔｈｅ ｃｕｒｖｅ ｒｅｇｒｅｓｓｉｏｎ ｅｑｕａｔｉｏｎ ａｆｔｅｒ ｄｅｔｅｒｍｉｎａｔｉｏｎ ｏｆ ｇｏｌｄ ｃｏｎｃｅｎｔｒａｔｉｏｎ ｉｎ ｇｏｏｄ ０￣８０ｕｇ／ｍｌ ｌｉｎｅａｒ ｒｅｌａｔｉｏｎｓ ｏｆ， ｓｏ ｔｈｅ ｕｓｅ ｏｆ ｔｈｉｓ ｍｅｔｈｏｄ ｆｏｒ ｔｈｅ ｄｅｔｅｒｍｉｎａｔｉｏｎ ｏｆ ｇｏｌｄ ｉｎ ｏｒｅｓ， ｃａｎ ｏｂｔａｉｎ ｓａｔｉｓｆａｃｔｏｒｙ ｒｅｓｕｌｔｓ．Keywords: ｆｏａｍ ａｄｓｏｒｐｔｉｏｎ ａｔｏｍｉｃ ａｂｓｏｒｐｔｉｏｎ ｓｐｅｃｔｒｏｍｅｔｒｙ；ｇｏｌｄ ｏｒｅ；ｔｅｓｔ；在进行金矿地质勘查过程中，运用泡沫吸附技术，来实现原子吸收分光光度计的测定，大大降低了金的测试范围，使得地质勘探工作指导更加准确。
金矿石中金的测定方法
活性炭吸附原子吸收法测定金1．方法提要称取一定量（视样品的均匀性而定）的样品。
用HNO3-KClO3硝化除炭、硫以及有机物。
最后用王水溶解；动物胶凝聚沉淀硅酸后，在稀王水介质中，用布氏漏斗过滤分离残渣。
AuCl4－被装有活性炭-纸浆吸附柱动态吸附，与绝大部分基体组分分离。
活性炭经灰化后，用王水溶解，用原子吸收法测定矿石中的金。
本法适用于一般试样中ω（Au）/10-6=0.01～100的测定。
2．试剂2.1．氯酸钾，分析纯。
2.2．盐酸（p1.19g/mL），分析纯。
2.3．硝酸（p1.42g/mL），分析纯。
2.4．氟化氢铵，分析纯。
2.5．动物胶溶液：称取5g动物胶于1000mL水中，加热溶解氢钾；2.6．活性炭-纸浆：将粒径为0.074mm的活性炭在20g/LNH4HF2溶液中浸泡3天，过滤，用HCl（2+98）及热水各洗涤7～8次。
将处理后的活性炭与纸浆以干时的质量比按比1+2混匀。
2.7．活性炭-纸浆吸附柱的制备：将吸附柱紧密装在抽滤筒的圆孔中，在吸附柱内加入纸浆，开动真空泵，抽干压紧，纸浆约为4～5mm厚，在加少许稀纸浆，抽干，加入活性炭-纸浆混合物（绝对防止活性炭渗漏），上面覆盖一层纸浆。
装上布氏漏斗，铺上滤纸即可过滤。
2.8．金标准贮存溶液：称取0.5000g 99.99%的金粉于250mL烧杯中，加50mL王水，用水浴溶解，转入500mL容量瓶中，用水稀释至刻度，摇匀。
此溶液含金为1000ug/mL。
2.9．金标准溶液：移取50.00mL金标准贮存溶液于500mL容量瓶中, 加50mL王水，用水稀释至刻度，摇匀。
此溶液含金为100ug/mL。
2.10．原子吸收分光光度计，附空心阴极灯。
在仪器最佳工作条件下，凡能达到下列指标者均可使用。
灵敏度：在与测量样品溶液的基体相一致的溶液中，金的特征浓度应不大于0.10ug/mL。
精密度：用最高浓度的标准溶液测量10次吸光度，其标准偏差应不超过平均吸光度的1.0%；用最低浓度的标准溶液（不是零标准溶液）测量10次吸光度，其标准偏差应不超过最高浓度标准溶液平均吸光度的0.5%。
矿石中金的测定
矿石中金的测定一、方法提要试样经650℃灼烧，王水分解后，于王水（1+9）介质中用泡沫塑料富集Au，再采用硫脲溶液解脱，将试液吸入空气-煤气火焰中，用SK-830测金仪测定，与标准系列比较定量。
二、试剂及配制盐酸（分析纯）；硝酸（分析纯）；硫脲溶液(10g/L)：称取10.0g硫脲于1000 mL水中，并不断搅拌至完全溶解。
王水（1+1）：取三份盐酸，四份水，一份硝酸，混合均匀。
Au标准储备液：称取1.0000 g高纯Au于烧杯中，加入200 mL王水，低温加热溶解，移入1000 mL容量瓶中，加入80 mL王水，用水稀释至刻度，混匀，此溶液ρ（Au）=1000μg/mL，或直接购买已知浓度的Au标准溶液。
Au标准溶液：移取10.00 mL Au标准储备液（1000μg/mL）于100 mL容量瓶中，加1 mL硝酸，后用水稀释至刻度，此溶液ρ（Au）=100μg/mL，此溶液可保存备用。
三、仪器及工作条件SK-830火焰法原子荧光测金仪特制Au高性能空心阴极灯灯电流：（60~80）mA光电倍增管负高压：（-250~-450）V燃气流量：（80~100）mL/min载气流量：1600 mL/min辅气流量：（600~800）mL/min四、分析步骤1. 样品预处理称取10 g被测样品于50 mL瓷坩埚中，放入高温炉中在650℃灼烧1小时，冷却1小时，之后放入250 mL锥形瓶中，放入40 mL王水（1+1），在电热板上加热微沸40分钟左右，蒸至溶液剩余一半，取下冷却后，加80 mL水置于锥形瓶溶液中，并将溶液摇匀，待溶液完全冷却后加入一块吸金泡沫（约重0.3g），盖上胶塞，在振荡器上振荡30分钟，取出泡沫，用滤纸将水分吸干，将吸附有Au 的泡沫塑料放入已盛有25 mL硫脲溶液（10g/L)的比色管中，在沸水浴中保持30分钟，趁热用大头玻璃棒多次挤压泡沫塑料，使解脱液均匀。
取出泡沫塑料，溶液冷却至室温，于过滤后进行测定。
探讨原子吸收测定矿石中的金
探讨原子吸收测定矿石中的金矿石中金的测定有铅试金富集原子吸光谱法、重量法、火试金法等等。
本文中选用的沫塑料吸附原子吸收光谱法对矿石中金的含量进行测定，利用王水使金矿分离，将泡沫塑料吸附着的微量的金加入稀王水溶液中，灰化之后，利用原子吸收分光光度仪对金含量进行测定，该方法精确可靠，消除了干扰因素对测定结果的影响。
标签：矿石；原子吸收法；金；测定物以稀为贵，金子作为财富的象征究其物质本身也是有其原因的，金矿不同于其他矿种的是金矿开采出来的矿石中金的含量并不高，需要进行提取加工才能得到想要的金块，但是如何在还未开发的矿石中分析测定极度微少的金的含量就成为了一项困难。
本文通过泡沫塑料吸附原子吸收光谱法对矿石中金的含量进行测定。
实验表明，该方法简单，易操作，成本比较低，干扰低，污染程度低，分析速度比较快等优点，非常适宜对大批量矿石中金含量进行分析测定。
1.实验部分1.1仪器设备以及试剂仪器设备：功率为3KW的电热板；电子天平；三台箱式电阻炉；一套原子吸收光谱仪（元素灯采用金空心阴极灯，0.4nm光谱带宽，乙炔流量为1300ml/min；高度为6mm的燃烧器，灯电流为0.2mA）；250ml的低腰三角烧杯；60ml的瓷圆皿；70mm的表面皿；500ml的塑料洗瓶；长度为7.5cm的短颈漏斗；长颈漏斗；定性滤纸。
试剂：泡沫塑料，按照3cm×4cm的规格裁剪厚聚氨酯软质泡沫塑料，洗净之后在沸水中煮十分钟之后，取H{晾干备用；稀王水，按照HCL：HN03：H20为3：4：1的比例配比，注意稀王水现配现用；金标准溶液，称取O.lg纯度在99.99%以上的纯金置于lOOml的烧杯中，之后向烧杯中注入lOml的稀王水，盖上表面皿，在温度为60摄氏度-70摄氏度之间水浴上加热至溶解，溶解之后，将浓度为250g/LNacl溶液注入其中，8～1O滴即可，再在沸水浴上加热蒸干，之后再加入lmlHCL，继续在沸水浴上蒸干，蒸干之后取下加入少量的水，稍微加热溶解全部盐类，冷却至室温，移人已经有lOmlHCL的容量为lOOOml的容量瓶中，用水稀释至刻度线，混匀，待用。
矿石中金检测方法
矿石中金检测方法我国矿产资源总量丰富，是世界上矿产比较齐全的国家之一，具有很大的开采潜力。
金具有优异的物理化学性质，并且很好的收藏价值和使用价值，能够广泛的应用于人们的日常工作生活中。
本研究通过对矿石中金含量检测方法的研究，为矿石中金的提炼提供依据。
标签：矿石；金含量；测定引言金是自一种稀有、珍贵的金属，自然界中的金主要以单质状态存在，但是含量非常少，且人工无法合成金，造成金的价格昂贵。
矿石中存在不同含量的金，通过对金含量的测定，可以发掘矿产的开采价值，提高矿产资源的开发利用，获得更大的经济效益。
1 我国矿产资源开发现状我国矿产资源品类较齐全，总量丰富，建立起了一批大型矿业基地，部分形成较为齐全的产业链。
但优劣矿并存，贫富不均，共生伴生矿多，单矿种矿床少，矿区分布范围大。
这些赋存条件导致矿山建设周期延长，投资成本增加，作业难度增大，维护措施要求高，矿产综合回收以及矿山“三率”（回采率、贫化率和回收率）降低。
经济基础薄弱，单位采掘成本高，采掘技术不成熟，矿山设备落后，相关产业和技术的发展跟不上。
2 矿石中金含量测定的重要作用自然界中的矿石蕴含着金元素，但各种矿石其金含量不同，通过研究其金含量测定方法可以帮助我们发现矿产的价值，如果金含量较大更有利于我们进行挖掘开采。
3 现阶段对矿石中金含量测定的主要方法传统简便的测定是碘量法滴定完成，相对偏差大，引入的误差较多，满足不了生产的要求，特别是在现在经济的时代，容易引发商业纠纷，所以现阶段对矿石中金含量测定有进一步的完善。
其中活性炭富集碘量法和原子吸收分光度法是目前对矿石中金含量测定的主要方法中之一。
4 活性炭富集碘量法需要的仪器有自动控温马弗炉、真空泵、过滤装置、原子吸收光谱仪、附金空心阴极灯。
需要的工作条件：波长242.8nm，灯电流3.8mA，狭缝带宽0.2nm，乙炔压力0.02MPa，气体压力0.2MPa。
需要的化学试剂有盐酸分析纯：硝酸分析纯；王水（1+1）；活性炭：分析纯（在2﹪的氟化氢铵中浸泡三日后，抽滤，以2%的盐酸及蒸馏水洗净氟根，自然风干）；氯化钠溶液，金标准溶液：称取1.0000高纯金99.9%置于250ml烧杯中，加入10ml王水，在电热板上加热溶解，蒸发到小体积，移至水浴上蒸干，加入20%氯化钠溶液，再加入2ml盐酸蒸干（反复三次），加入20%盐酸20ml 温热溶解后，移入1000ml容量瓶中，用20%盐酸稀释至刻度，混匀。
矿石中金含量的化验方法
矿石中金含量的化验方法摘要：加强对矿石中金的分析和化验工作，可更好保证矿石开发质量。
本文以矿石中金为主要研究对象，深入探究具体的分析和化验方法，并着重分析实验结果，以期为今后我国自然资源合理开发提供重要参考。
关键词：矿石；金；化验方法众所周知，我国矿产资源种类繁多，数量巨大，但在质量方面处于贫富不均状态。
各地区的矿产资源含金程度不同。
加之矿产资源开采工程周期较长，成本会比较高，且地质和地貌情况具有一定的复杂性，这使得资源开采难度和风险较高。
为确保资源开发和利用的合理性，我国有必要加强对技术的创新，注重相关化验工作的开展。
一、矿石中金含量的分析方法（一）分析化验前的准备1.样品的制备为确保含金矿石样品达到试验标准，相关人员应按照以下流程进行操作：一是，做好对矿石的选择，应选择外形利于研磨，且杂质少的矿石，之后需明确具体的试验工艺，并制定合理的方案。
最后在不受外部干扰因素的环境下进行试验工作。
二是，按照要求将矿石放置在辊式破碎机中进行碾碎，促使含金矿石处碎状态。
三是，将获取的含金矿石放入圆盘粉碎机中，需要进行两次，确保矿石粒径小于0.25mm。
（4）对0.25mm以下的含金矿石样要根据有关标准进行缩分处理，确保粒径低于0.074mm。
在完成上述步骤后，相关人员还需进行4-6次筛分，同时还要做好对样品平均粒径的计算，确保大部分颗粒样品达到相关试验标准。
因金的硬度比较低，因而要注重对研磨粒度与时长的控制，促使样品中金的性能处于正常状态[1]。
1.样品的溶解完成对样品的制备后，为能够在最大程度上保证分析结果的准确性，则需对样品进行溶解处理，从而完成去除杂质的目的。
对于溶解的具体方法，主要有以下几种：一是，HCL-NaClO3-NH4NF2溶解法。
在运用这一方法时，需处于密封的环境下进行，这样能够达到良好的溶解效果[2]。
二是，聚乙烯溶解法。
相关人员在采用此方法时，首先要将样品放入封闭容器的沸腾溶剂中，溶解需持续40min，直到完全溶解。
矿石中金检测方法
矿石中金检测方法矿石中金的检测方法主要有化学分析法、物理分析法和光谱分析法。
下面将详细介绍这些方法。
一、化学分析法化学分析法是最传统、最常用的金矿石检测方法之一、它通过分析金矿石中的化学成分和化学性质来确定其中是否含有金。
常用的化学分析方法有湿法和干法。
1.湿法化学分析法：湿法化学分析法是将金矿石样品溶解在一定的化学试剂中，然后通过溶液的化学反应来检测其中是否含有金。
常用的湿法化学分析方法有火法和氰化物法。
-火法：将金矿石和一定量的助熔剂一起加热，使其熔融，然后将熔融物溶解在酸性溶液中。
根据金在酸性介质中的溶解性，可以通过定量分析的方法确定金的含量。
-氰化物法：将金矿石样品溶解在含有氰化物的碱性溶液中，形成金的氰化物溶液。
然后通过电化学法等方法，测定溶液中金的含量。
2.干法化学分析法：干法化学分析法是将金矿石样品加热到一定温度，使其发生化学反应，然后通过反应中的气体生成和固体残渣的性质来确定其中是否含有金。
常用的干法化学分析方法有铅按钮法和硫化法。
-铅按钮法：将金矿石样品和一定量的铅一起加热，使其反应生成金铅合金。
然后通过溶解铅，从中得到金，并通过称重分析等方法，测定金的含量。
-硫化法：将金矿石加热到高温，使其与硫化剂反应生成硫化物，然后通过测定硫化物中金的含量来确定金的含量。
二、物理分析法物理分析法是通过测定金矿石的物理属性，来确定其中是否含有金。
常用的物理分析方法有密度法和磁性法。
1.密度法：测定金矿石的密度，通常使用比重瓶或密度计进行测量。
因为金的密度相对较高，所以含有金的矿石比重一般会比较大，通过测定比重来初步判断其中是否含有金。
2.磁性法：通过测定金矿石的磁性来判断其中是否含有金。
金的磁性非常低，几乎不被磁化，在磁场中不会显示明显的磁性。
因此，通过磁性测定可以初步判断金矿石中是否含有金。
三、光谱分析法光谱分析法是通过测定金矿石样品在不同波长的光下的吸收、发射或散射等光谱特性来确定其中是否含有金。
浅析如何利用原子吸收测定矿石中的金
浅析如何利用原子吸收测定矿石中的金摘要：岩石矿物中金的成分可以用原子吸收法来测定，本文综述了此类方法。
目前，随着我国不断探测土层中黄金地质的含量，相应的分析测试含金量的技术也获得了重大突破。
根据相关文献资料，笔者总结了三种富集分离地质样品中金的方法，为黄金分析工作者提供帮助。
关键词：富集分离；测试含金量；原子吸收一、泡沫塑料（简称泡塑）富集分离法应用广泛1970年，Bowen提出泡塑富集分离技术，从此，我国开始研究发展这一技术。
近年来，泡塑富集分离技术在原子吸收、化学发光、滴定分析、极谱分析、化学光谱和光度分析等测定方法中得到广泛应用。
泡沫塑料对金具有非常良好的吸附性。
不同的生产商生产的的泡沫塑料有不同的性质、结构和质量，因此吸附金的容量也不相同，其数值在54.5～160mg/g之间浮动。
研究表明，不同厂家，其生产的工艺水平不同，导致生产产品的杂质元素含量、灰分和密度也不同，在生产泡塑的过程中，会在泡塑内部产生很多残留物，例如缩二脲、脲基甲酸酯、脲基等，还包括NCO端基或5%～10%的异氰酸酯，甚至染上油污。
这些残留物减少了泡塑的有效吸附面积，而对于泡塑来说，面积一定时，吸附的牢固度随着吸附的金越多而变的越来越差。
不同厂家生产的泡塑，质量存在差异，导致其产品对金吸附性能也有所不同，所以，选择泡塑前，应当预先对泡塑做吸附金的实验。
研究发现，在10%王水介质中，经过王水溶液洗涤泡塑后，泡塑具有吸附金的能力。
如果泡塑用水洗涤，就会改变表面吸附介质，实际上是相当于在水溶液中吸附金，其吸附能力仅仅为在王水中洗涤过的泡塑的7%～20%。
在做吸附金实验时，通常要用水充分洗涤泡塑，所以泡塑吸附金的容量不是王水洗涤后的容量，而是用去离子水溶液洗涤后的容量。
其中学者李琴美在解决这一难题上，采用了用氢氧化钠溶液对需做实验的泡塑进行预处理这一方法。
通过实验发现，在经过NaOH预处理后，泡塑内部的垃圾所剩无几，这样，泡塑上的有效的吸附面积就达到最大化，吸附金的能力明显增大。
矿石中金的测定(碘量法)
矿石中金的测定(碘量法)
在微酸性溶液中，氯化金与碘化钾作用产生单质碘，以淀粉为指示剂，用硫代硫酸钠溶液进行滴定。
该法的终点变化敏锐，但干扰因素较多，锑、矾和硒等也与碘化钾作用产生碘，使结果偏高。
另外，少量的铁、铜、铅等对金的测定也有干扰。
活性炭吸附-碘量法具体步骤如下：矿样经王水分解后，用活性炭吸附金使之与大量的干扰元素分离。
灼烧除去炭质残留，用王水溶解金，再用碘化钾还原，以淀粉为指示剂，用硫代硫酸钠溶液滴定，间接测定金的质量分数。
也可经活性炭吸附后灼烧除炭，再用王水溶解，在稀的乙酸介质中，用氟化氢铵、EDTA掩蔽铁、铜、铅等干扰因素，用碘化钾还原金，以淀粉为指示剂，用硫代硫酸钠溶液滴定，测定金的质量分数。
有关碘量法测金的报道也很多，吴敏等研究了用MIBK萃取-碘化钾容量法测定载金炭和地质样品中的金，提出了碘量法测定时消除分析误差的措施。
经典的化学分析方法准确度高，适用于常量分析。
对于微量和痕量组分，精密度不如仪器分析。
由于样品中其它离子的干扰，终点误差不易观察，因此必须经验丰富的的工作人员测定才可,而且容量分析法试剂消耗多。
野外快速测量金矿中金含量的方法
省技师综合评审化学检验工职业文章（国家职业资格二级）文章类型: 论文文章题目: 野外快速检测金矿中金含量的方法姓名：志友号：所在省市：省市浏阳市工作单位：省永和磷肥厂野外快速测量金矿中金含量的方法省永和磷肥厂志友摘要：本文通过活性炭吸附-碘量法、泡沫塑料富集硫化米氏酮(TMK)法对比，选用一种野外快测量矿石中金含量的方法。
（以下分别简称碘量法与TMK法）1前言本人是1994年从省化学工业学校毕业，工作地为省浏阳市永和镇省永和磷肥厂，从事化工工艺与化工分析工作。
与本人工作地相距十多公里的七宝山镇于上个世纪90年代末发现了金矿，该矿的特点是分布浅（甚至在地表上露出）、分布不均匀、含量也不均匀（富矿10～100克／吨，贫矿0.1～1克/吨），且该矿是以泥土状存在而不是以矿石状存在。
本人为了提高自身业务水平，对此地金矿进行了不少的分析，从而得出了一种快速检测泥质金矿石含量的方法，整个方法简单快速，不需要复杂的仪器，只用40分钟左右就能测出金矿中是否有金，金含量大致多少。
2 试验部分2.1碘量法2.1.1仪器与试剂分析天平（精确至0.1mg）,马弗炉（0—1000℃），瓷坩埚，水浴箱，抽滤泵，布氏漏斗，电炉，烧杯，移液管。
硝酸，分析纯。
盐酸，分析纯。
氯化钠溶液，质量分数为200g/L。
硫代硫酸钠，分析纯。
氟化氢铵，分析纯。
无水碳酸钠，分析纯。
冰醋酸，分析纯。
碘化钾，分析纯。
淀粉溶液，质量浓度为10 g/L。
活性炭，二级。
金标准溶液，0.1000 g/L。
2.1.2原理矿石经高温灼烧，除去其中的硫、碳及其它有机物质，用王水溶解，经活性炭吸附分离，灼烧除碳，再用王水溶解，在稀醋酸介质中，用氟化氢铵、EDTA掩蔽铁、铜、铅等。
用淀粉为指示剂，用硫代硫酸钠滴定。
该方法的检出限为0.1*10-6，测定围（0.1—100*10-6。
）2.1.3硫代硫酸钠标准溶液的配制及标定配制：A液：称取分析纯硫代硫酸钠52g溶入少量水中，加入已溶解碳酸钠20g的溶液中，稀释至20L，摇均匀。
矿石中金含量的测定方法
矿石中金含量的测定方法马生岗【摘要】In this rapidly developed age, gold mining technology, vigorously mining of gold mines and ore-dressing and reifning technology development make the original valueless exploitation can also take the ore processing, so the accurate measurement of gold content of ore has great signiifcance. In addition, in the process of ore smelting, some slag will appear, by accurately measuring the gold content of slag is beneifcial tothe lea ching rate calculation, and also it can carry on effective supervision.%突飞猛进的今天，黄金采矿技术、黄金矿山的大力开采，选冶技术的进步让原本没有价值的开发也可以进行矿石加工，因此矿石的黄金含量的准确测定具有重要意义。
此外，在矿石冶炼过程中，会产生一些炉渣，通过准确测量炉渣的含金量有利于浸出率的计算，并可以对其进行有效的监督。
【期刊名称】《化工中间体》【年(卷),期】2016(000)008【总页数】2页(P120-121)【关键词】金;分析测定;综述【作者】马生岗【作者单位】青海省第六地质地矿勘察院青海 816100【正文语种】中文火试金法可分为铅试金法、锑和铋试金法、磨砂法，铅法是最常用的方法。
对于火试金，由于样本效果好、高精度分析优势富集量大，所以它在国内被列为黄金材料贸易仲裁分析方法标准。
夏家店金矿中金的测定分析实验
夏家店金矿中金的测定分析实验摘要：金的化学性质非常稳定，一般不易被氧化,在自然界中多以单质形式存在,而且在矿石中品位很低,各种矿石的性质不同,所以在测试时要采用不同的方法处理、溶解、分离、富集、解脱、测试等。
通过采用矿样经过高温焙烧、王水溶解、在酸度5%左右的溶液中用泡沫塑料进行富集、硫脲解脱后用原子吸收分光光度计测定,经过多次试验,得出此方法操作方便、准确性高、重现性好,可用于批量分析。
关键词：金；富集；解脱；原子吸收分光光度计随着,矿山的开采规模的不断扩大，技术等的加大投入。
在开采过程中金的分析测试对矿山开采及选矿生产等各个环节都起着重要作用。
由于矿物构成也很复杂,所以必须针对矿物的性质采用不同的测试方法。
许多文献资料介绍了金矿样品的处理、分离、富集、测试等的研究,解决了金矿样分析测试中的许多难题。
金矿样的分解有热溶法、冷浸法等;富集有活性炭法、泡沫塑料法等;测试方法有滴定法、原子吸收分光光度法等。
本化验室采用高温焙烧、王水溶样、泡沫塑料进行富集、硫脲解脱后用原子吸收分光光度计测定。
1、基本原理矿样经焙烧后，加1+3王水分解，金全部以氯金酸状态转入到溶液中，用塑料泡沫吸附金，并与其他元素分离，在1%硫脲和1%盐酸溶液中吸附金，溶液用火焰原子吸收测其结果。
主要方程式：Au+4HCL+HNO3→HAuCL4+NO+2H2O 。
2、实验部分2.1试剂与仪器王水溶液：现配现用;泡沫塑料：5%—10%稀释盐酸溶液处理；硫脲溶液：配制1%—3%的硫脲水溶液；盐酸：分析纯；硝酸：分析纯；金标准溶液：称取0.1000g 纯金(99.99 %) 于100ml 烧杯中，缓慢加入5—10ml 王水，水浴加热至完全溶解，冷却后移入100ml 容量瓶中用水稀释至刻度,摇匀，该溶液质量浓度为1mg/ ml；水：蒸馏水或去离子水；TAS—900原子吸收分光光度计（普析通用）。
2.2样品处理称取10～20g 试样于坩埚中，置于马弗炉中缓慢升温至650℃后焙烧1.5h ，取出冷却，移入300ml 三角瓶中，加水润湿后加入40ml(1 :1)王水，放到加热板上低温加热至微沸溶解30min—60min,溶解过程中边加热边搅拌，以防试样沉淀黏在瓶底，溶解不完全，待矿样溶解好自然冷却后，加入100ml 蒸馏水于三角瓶中，在三角瓶中放入泡沫塑料加盖胶皮塞，将三角瓶放置在振荡器上振荡60min—90min，从三角瓶内取出富集后的泡沫塑料置入50ml比色管中，加入25ml 硫脲溶液放在烧杯中水浴20min进行解脱，用TAS—900原子吸收分光光度计在波长242.8nm、工作灯电流4.0、光谱带宽0.2nm、乙炔流量1.1L/ min、空气压力0.2Mpa条件下测定其吸光度，并根据标准曲线计算金的含量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
００ ～２ ０ ・ ． ｘ ０ ｇ ｔ 的测定 。 金
埚放在水温达 ５ ℃左右的水浴上 ，随水温的缓慢升高 ０ 而将溶液蒸干，以下按试验方法操作 ，求 出氢醌标准
氢醌工作溶液 。
（） 热 水 介 质 对 泡 沫 塑 料 吸 附 的影 响 ：根 据 资 ２ 料 ，王 水 介 质 的酸 度 在 １ ～２％的 范 嗣 内对 泡 沫 塑 ％ ０
料吸附金无显著影响 ，但考虑到过少的王水会影响到
金 络 阴离 子 的稳定 ，而过 多 的王水 对 泡 沫塑料 腐 蚀 加
青海斛技
２ １ 年第 ６ ０１ 期
矿石中金含量的测定
周喜 堂 （ 西部 矿业股 份有 限公 司 ，青海
摘
西宁
８００ ） １００
要 ：本文阐述了用泡沫塑料吸附氢醌 还原滴定法测定矿石 中金含量 的实验 方法 ，并提出了该方法 的最佳条件选
关键词 ：金含量 ；矿石 ；泡沫塑料吸 附氢醌还原滴定法
液于 ４ｍＬ瓷 坩埚 中 ，加 ４滴 ２ ０ ・ Ｃ 溶 液 ，将 坩 ０ ０ ｇＬ Ｋ １
外 ，矿石中大量其他共存元素均无干扰 ，钨 、锑的干 扰 用加 入酒 石酸 消 除 ，大量 铁 和一 定 量酸 性硅 酸 盐 的 干 扰 可 加 人 氟 化 钠 掩 蔽 及 使 之 生 成 氟 硅 酸 钠
匀 ，此溶液 ｌ Ｌ相 当于 ｌ ｇｍ －金 。金含量 较低 ， ｍ ｍ ・Ｌ 使用时可稀释成 ｌ Ｌ相当于 ２ ｇ ｍ ０ 金的工作溶液 （ 注 意 ：每 １０ｍＬ加盐 酸 ０４ Ｌ，使 ｐ ２ ００ ．ｍ Ｈ： ） １１ 氢醌标准溶液 ．８ ． 分别移取 ３ １０ Ａ 份 ０ ｇ ｕ标准
青海科技
定量 （ 称样 量 的 Ｏ ． ５倍）氟化氢铵 （ ＨＨ ２，从低 Ｎ ４Ｆ ） 温升至 ３０Ｃ ０ ＋ ，保温 １ ，使试样中的 Ｓ ： ｈ ｉ 形成 Ｓ Ｏ ｉ 气 Ｆ 体 逸 出 ，再 升 温至 ６０１ 烧 １ ｈ ５ ０焙 ２ ． ，对 一 般 矿 样 可将 ５
试样 先升 温至 ４ ０ ，并 保温 ４ ｍｎ ０℃ ０ ｉ，再 升至 ６０Ｃ焙 ５ ｏ
目前 ，测定 矿 石 中金含 量 的方 法 很 多 ，我们 实 验
５０ ０ｍＬ容 量瓶 中 ，以水 稀释 至刻 度 ，此溶 液为 ５ Ｉｇ ０ ・ Ｘ
室主要采用活性炭富集原子 吸收光谱法和泡沫塑料富 集 、硫 脲解 脱 、火 焰原 子 吸收 法测 定 ，但 上述 方 法 的 使用条件在野外很难实现 ，为了配合 矿业开发 ，根据 现场的设备条件 ，我们选择 了泡沫塑料 吸附氢醌还原
行了一系列实验 ，结果见表 １ 。
洗 涤 剂 对标 样 测 定 值 的 影 响
由表 ｌ 可知 ，用 ２ ％盐 酸洗涤 ２次 即可 。 （） 泡沫 塑料 灰化 温度 和 时 间 的选 择 ：根 据 资料 ２ 及实 验证 明 ，泡 沫塑 料可在 ６ ０—７０ ０ ５ ％灰 化 。
３１ 样 品灼烧 条件 选择 ． 根 据前人 经 验和 有关 文献 及 我们 的 实验 ，对 含砷 高 的矿样 在 马 弗炉 中升温 至 ４０ ０ ℃并 保 温 １ ｈ使 砷 ～２ 提 前 挥发 掉 ，再 升温 至 ６Ｏ ５ ℃焙烧 １ ｈ左右 ；对 含锑 ． ５
剧 ，使泡 沫塑料整体弹性下 降 ，会对金 的吸附率降 低 ，因此我们选用 １％左右的王水介质。 ０ （）溶液温度对泡沫塑料吸附的影 响 ：根据资料 ３
式 中， ：氢醌标液对金 的滴定度 （ ・ Ｌ ） ：滴 ｕ ｍ － ；Ｖ ｇ 定时所消耗的氢醌标液体积 （Ｌ ；Ｍ：称样量 （ 。 ｍ） ｇ ）
Ｎ ： 最后蒸至无酸味比较合适。 Ｏ
４ 分析步骤
称 取 ２ ｇ 品 于 ４ ｍＬ瓷 坩 埚 中 ，在 马弗 炉 中从 ０样 ０
５ 结 果
的 矿样 ，应 加 适 量 的硝 酸铵 从低 温 升 至 ４０Ｅ，保 温 ０￣ １～２ ，将 矿 样 中的硫 氧 化 成 Ｓ 发 除 去 ，再 升 温 ｈ ０挥 至 ６０Ｃ ５ ￣焙烧 １ ｈ 右 ；对 含 硅量 高 的矿样 应加 入 一 ． 左 ５
表１
扰 ，若不经洗涤 ，滴定终点将无法辨认 ，为此我们进
３４ 驱赶 硝酸 根条 件的选 择 ． 处 理泡 沫塑 料灰 化后 ，若 不 赶尽 硝 酸根 ，其将 与
盐酸作用生成氢化亚硝酰，其分解物亚硝酸可将 Ａ ｕ
表３
ｌＬ ｍ 新配制的王水， 以下操作 同实验方法， 结果见表 ３ 。
驱 赶 硝 酸 根条 件 的选 择
驱赶 硝酸根条件
溶液蒸干 ，加 １ 次盐酸 ，蒸至无酸 味
自来水洗净 ，用手挤干 ，用滤纸包紧 ，放入 ４ ｍ ０ Ｌ瓷
坩 埚 中 ，加 ２～３ Ｌ ５ ｍ ９％乙醇 （ ．） ＡＲ ，于小 电 炉 上将 泡沫 塑料 明火 炭化 ，再将 瓷 坩埚 置 于马 弗炉 中 ，从 低 温 开始 升 温 至 ６ ０Ｃ 烧 ２ ｍｎ ０ ￣灼 ０ ｉ，使 泡 沫 塑料 灰 化 完
所消耗的氢醌标液的体积 ／ Ｌ ｍ
７５０ ．
溶液蒸干， 次盐酸赶Ｎ ： 最后蒸至无酸味 加２ ０，
溶液蒸至无酸味 ，加 １ 次盐酸 ，再蒸至无酸味 溶液蒸至无 酸味 ，加 ３次盐酸蒸干 ，最后在蒸至无 酸味
７．５ ５ ７５０ ． ７５５ ．
由表 ３可 见 ，选 择 溶 液 蒸 干 ，加 ２次 盐 酸 驱 赶
色瓶 中 ，备用
剪成 ０ ｇ ． 左右小块备用 （ ２ １ ｄ内无变化）
１２ 仪器 ．
振 荡器 ：Ｑ Ｄ ２型 Ｚ一
１ ． 磷 酸—磷 酸氢二钾缓冲溶液 ．５ １
称取 １０ 磷酸 ０ｇ
２ 实 验 方 法
在 ２０ Ｌ锥 形瓶 中 ，加入 一定 量金 标准 溶液 ，加 ５ｍ １ｍＬ王 水 ，用 热 水 稀 释 至 １０ ，使 温 度 保 持 在 ０ ０ｍＬ ３ ％左 右 ，加 入 约 ０２ 用水 洗净 的泡 沫 塑料 于振 荡器 ０ ．ｇ 上 振荡 ３ ０～４ｍｉ，取 出泡 沫 塑 料 ，用 自来 水 冲洗 干 ５ ｎ 净 （ 金 的含 量 较 高 ，应 进 行 二 次 吸 附） 若 。将 泡 沫 塑 料 块 放 人 漏 斗 或 小烧 杯 中 ，用 ２ Ｃ 洗 ２次 ，再 用 ％Ｈ １
烧 １ ｈ ．。 ５
全 ，取 出瓷坩埚 ，冷却 ，加 ４ ２０ ・ Ｃ 溶液 、 滴 ０ ｇＬ Ｋ １
３ Ｌ新配制的王水 ， ｍ 将坩埚放在水温达 ５ 左右的水 ０
浴上 ，随水温的缓慢升高而将溶液蒸干。加 ｌ Ｌ盐酸 ｍ
（Ｒ Ａ．）蒸 干 硝 酸根 ，重 复一 次 ，最 后蒸 干 至无 酸 味 ， 取 下坩 埚 ，稍 冷 ，加 入 １ｍ ５ Ｌ温热 的磷 酸一磷 酸 氢 二
１１６ 金 标 准 溶 液 称 取 ０ ２ ０ ．． ． ５ｇ金 （９９％ ） ０ ９． ９ 于 ２０ ０ｍＬ烧杯 中 ，加 入 ２ ｍ ０ Ｌ新 配 制 的 王水 及 ０ ｇ Ｃ ， ．Ｋ １ ５ 在 水 浴 上 加 热 溶 解 ，转 入 预 先 盛 有 ８ｍＬ王 水 的 ０
参考文献 ： 【］ １黄世静 ，宋向 国． 高寒地 区沥青路面低温缩裂浅析【． Ｊ 青海科 】
１１９ 泡沫 塑料 ．．
度 约 ５ ）浸 于 ４０ ｍｍ ０ ｍＬ三 正 辛 胺 乙醇 （＋ ７ 溶 液 ３ ９）
１１３ 氯化钾 溶液 （０ｇＬ ） ．． ２０ ・１
中 ，反 复挤 压使 之 浸 泡均 匀 ， 后在 ７ 然 ０～８ 下烘 干 ， ０
１ ． 联苯胺指 示剂 （ｇ Ｌ ） 称取 ０１ 联苯胺溶 ．４ １ １ ・ ． ｇ 于数滴冰乙酸中，用水稀释至 １０ Ｌ ０ ｍ ，混匀 ，贮于棕
放 人 马 弗炉 中从 低 温 升 至 ２０Ｃ，保 温 １ ｈ ４￣ ～２ ，使锑
以氯化物的形式挥发除去 ，再升温至 ３ ０ 使余下氯 ４＋ Ｃ
化铵 升华 除 去 ，然后 升温 至 ６ ０Ｃ 烧 ｌ ；对含 硫 高 ５ ｏ灼 ｈ
（） 干扰 离子 洗 涤剂 的选 择 ：由于 共存 离 子 的干 １
泡沫塑料灰化时间的选择
用 ６０ ０ ％为灰化温度 ，在此温度下进行灰化时间的选 择 ，以 ４ ０ｇ ｕ ０ｕＡ 标液为例 ， 其结果见表 ２ 。
９ §Ｔ ０
由表 ２ 可知，选择灰化时间为 ２ｍ ｎ ０ ｉ效果较好。
青海 斟技
２１ 年第 ６ ０１ 期
还原为 Ａ ０ ｕ ，使结 果 偏低 。为此 我们 进 行 了实 验 ：取 ２ ０ｇ 标 液于 ４ｍＬ瓷 坩埚 中 ，加 ２滴 ２０ ・～ Ｃ、 ０ｕ 金 ０ ０ ｇＬ Ｋ １
３２ 泡 沫塑料 及 其吸 附条件 选择 ． （） 对 不 同厂 家 、不 同批 次 的泡 沫 塑料 应作 回收 １
试验 ，泡沫塑料对金 的吸附率达 ９ ％以上者才 可使 ８
用 ，且金 标 准液 可不 经 泡沫 塑料 吸附 而 直接用 来 标 定
钾缓冲溶液 ，放在水浴上 ，使温度保持在 ５ ～ ０ｃ， ０ ６ｃ 立 即用氢醌工作溶液滴定至浅黄 ，再加 １ 滴指示剂 ， 缓慢滴定至黄色褪去 ，数 ｒｎ内不变色即为终点 ，记 ａ ｉ 录所消耗的氢醌工作溶液的体积。
以推荐值 ｗＡｕ／０ ２ ９的 Ｄ ｕ ４标样为例 ，测 （ ） ％ ． １ ０ Ａ一
降温 升至 ４ ０Ｃ，保 温 １ ，再 升 至 ６０Ｃ 烧 １ ｈ ０￣ ｈ ５ ￣焙 ． ５ （ 若成分特殊应按样品灼烧条件进行） ，取 出冷却 ，转
滴 定法 。除钨 、锑 、铁 和酸 性 硅酸 盐影 响 吸 附和测 定
ｍ『 Ｌ （ 金 避光保存） １１７ 氢醌标 准液 称 取对 苯二 酚 （ ．） ０８ ８ ｇ溶 ．＿ ＧＲ ．３ ６
