北京现代索纳塔故障码表(上)
北京现代汽车故障案例
北京现代伊兰特1.8自动变速器故障维修实例一辆北京现代伊兰特１．８轿车，搭载ＦＡ４Ａ４２型自动变速器，行驶里程为６７０００ｋｍ，用户反映该车存在换挡冲击的故障，变速器在１挡升２挡时最为明显。
同用户一起路试，故障确如用户所述，但没有规律性。
笔者首先检查了自动变速器油液面，在标准范围内，检查油质也未发现异常。
于是连接诊断仪对自动变速器的控制系统进行检测，但没有发现任何故障存储。
之后笔者又利用诊断仪对发动机系统进行了检测，结果也没有发现故障记忆。
考虑到节气门位置传感器的信号电压直接影响变速器的换挡，笔者查看了相关数据流，经仔细观察发现，发动机在怠速状态时，节气门位置传感器的输出电压为０．４Ｖ，数据正常。
后来笔者对该车进行了失速试验，发动机的失速转速为２０００ｒ／ｍｉｎ，在标准范围（１８００～２６００ｒ／ｍｉｎ）内。
后来笔者又对变速器进行了换挡学习的操作，但问题仍然不能解决。
至此，笔者判定问题出在变速器内部。
为了不盲目拆解变速器，笔者先测量了变速器的油压。
该款自动变速器各离合器和制动器的标准油压如附表所示。
经测量，变速器各离合器和制动器的油压均在上述标准范围内，未见异常，于是笔者决定再次进行路试。
就在车辆再次路试时，又出现了异常情况。
变速器原本还是１挡升２挡冲击较为严重，而此时变速器每个挡位在换挡的时冲击都很严重，看来故障是越来越严重了。
为了使用户降低维修成本并缩短维修时间，笔者决定不拆下变速器，而是就车进行维修。
于是笔者先将阀体拆下，对各控制阀及蓄压器的工作情况进行检查。
就在检查蓄压器时，笔者发现ＬＲ、ＵＤ、２ＮＤ及ＯＤ４个蓄压器的活塞都很紧，根本取不出来，且表面已经变色，要用很大的力才能活动，其中２ＮＤ蓄压器的情况尤为严重。
正常情况下，蓄压器的活塞应该是能用手轻松取出的。
继续检查阀体上的各控制阀，无卡滞现象，看来问题很可能就出在这４个蓄压器上，因为蓄压器直接影响换挡平顺性。
于是我们更换了４个蓄压器，并换了新的阀体修理包。
现代挖掘机-9故障代码
故障代码 HCESPNFMI 3 101 4 0 1 105 2 4 0 1 108 2 4 0 1 120 2 4 0 1 121 2 4 0 1 122 2 4 0 1 123 2 4 0 1 124 2 4 0 1 125 2 4 0 1 127 2 4 0 1 133 2 4 0 1 135 故障0 141 143 144 145 150 151 152 153 166 167 168 169 170 171 181 301 304 310 322 325 340
2 4 0 1 2 4 5 6 5 6 5 6 5 6 5 6 5 6 5 6 5 6 5 6 5 6 5 6 5 6 5 6 5 6 5 6 5 6 3 4 3 4 8 3 4 3 4 3
液压油温度传感器线路—电压高于正常值或短接至高电压。 液压油温度传感器线路—电压低于正常值或短接至低电压。 工作装置（怠速）压力传感器数据高于正常值。 工作装置（怠速）压力传感器数据低于正常值。 工作装置（怠速）压力传感器数据错误。 工作装置（怠速）压力传感器线路—电压低于正常值或短接至低电压。 行走（怠速）压力传感器数据高于正常值。 行走（怠速）压力传感器数据低于正常值。 行走（怠速）压力传感器数据错误。 行走（怠速）压力传感器线路—电压低于正常值或短接至低电压。 主泵（P1泵）压力传感器数据高于正常值。 主泵（P1泵）压力传感器数据低于正常值。 主泵（P1泵）压力传感器数据错误。 主泵（P1泵）压力传感器线路—电压低于正常值或短接至低电压。 主泵（P2泵）压力传感器数据高于正常值。 主泵（P2泵）压力传感器数据低于正常值。 主泵（P2泵）压力传感器数据错误。 主泵（P2泵）压力传感器线路—电压低于正常值或短接至低电压。 过载压力传感器数据高于正常值。 过载压力传感器数据低于正常值。 过载压力传感器数据错误。 过载压力传感器线路—电压低于正常值或短接至低电压。 负反馈压力传感器1数据高于正常值。 负反馈压力传感器1数据低于正常值。 负反馈压力传感器1数据错误。 负反馈压力传感器1线路—电压低于正常值或短接至低电压。 负反馈压力传感器2数据高于正常值。 负反馈压力传感器2数据低于正常值。 负反馈压力传感器2数据错误。 负反馈压力传感器2线路—电压低于正常值或短接至低电压。 先导泵（P3泵）压力传感器数据高于正常值。 先导泵（P3泵）压力传感器数据低于正常值。 先导泵（P3泵）压力传感器数据错误。 先导泵（P3泵）压力传感器线路—电压低于正常值或短接至低电压。 大臂上升先导压力传感器数据高于正常值。 大臂上升先导压力传感器数据低于正常值。 大臂上升先导压力传感器数据错误。 大臂上升先导压力传感器线路—电压低于正常值或短接至低电压。 小臂向里/向外及铲斗收拢先导压力传感器数据高于正常值。 小臂向里/向外及铲斗收拢先导压力传感器数据低于正常值。 小臂向里/向外及铲斗收拢先导压力传感器数据错误。 小臂向里/向外及铲斗收先导压力传感器线路-电压低于正常值或短接至低电压 回转先导压力传感器数据高于正常值。 回转先导压力传感器数据低于正常值。
北京现代索纳塔轿车故障5_例
图1 高配车型折叠开关与低配车型的外观一致图2 仪表板无任何故障提示016
AUTO DRIVING & SERVICE 2022 . 08
此外，对于这样的故障，通过模拟电阻法，结合基础测量（如测量电压降），很容易快速找到问题点。
不过这种方法考验操作者的基本功是否扎实。
故障3：热车后没有暖风
关键词：风门翻板伺服电机、卡滞
故障现象：一辆2020年产北京现
图3 导航基础电压正常
图5 喇叭开关通过游丝的电压图4 仪表板基础电压正常
图6 气囊游丝内部故障
图7 驾驶员侧车门主开关电路图
图8 三元催化器碎裂
一般造成三元催化器碎裂的原因
有：燃油品质差；点火不良；三元催化
器老化或者没有定期清洗。
与用户沟通
该车的维修记录，用户反馈该车曾经因
为发动机抖动而维修过。
当时检测有“4
缸失火”的故障码，清除故障码后发动
机运行正常，发动机抖动的故障也没有
018
AUTO DRIVING & SERVICE 2022 . 08。
27174060_2019款北京现代第九代索纳塔发动机故障灯偶尔点亮
38-CHINA ·April2019款北京现代第九代索纳塔发动机故障灯偶尔点亮◆文/浙江叶飞武技能大师工作室 叶飞武故障现象一辆2019年生产的北京现代第九代索纳塔改款车，VIN码为LBELFAFE2KY09****，搭载G4FJ型1.6T-GDI国6排放的汽油发动机和D7UF1型7速干式双离合变速器。
该车仪表台上的发动机故障灯偶尔会点亮(图1)，但行驶中无其他任何异常现象。
图1 故障车仪表台上发动机故障灯点亮故障诊断与排除接到该车后，询问车主维修历史得知：该车因发动机故障灯亮，发动机控制模块报“P045500-蒸发排放系统-泄漏检测(泄漏多)”故障码，已多次进4S店维修过，但一直未得到解决。
维修期间更换过燃油箱加油口盖、燃油箱加油口总成、燃油蒸发泄漏截止阀(CCV)、活性炭罐总成、燃油蒸发净化电磁阀(PCSV)、燃油箱压力传感器(FTPS)、发动机控制模块(ECM)；检查过燃油蒸发排放系统管路密封性、燃油箱本体密封性、燃油泵盖密封性、以及检查过燃油箱压力传感器等相关线路；拆除过全车的加装件。
用北京现代原厂专用诊断仪(GDS Mobile)扫描全车系统故障码，发动机控制模块确实记录了历史故障码(图2)：P045500-蒸发排放系统-泄漏检测(泄漏多)。
该故障码是由发动机控制模块在蒸发系统测试时检查燃油箱压力传感器输出信号是否合理，当燃油箱真空低于规定阈值时，就会触发P045500故障码。
图2 故障车上存储的历史故障码用原厂专用诊断仪(GDS Mobile)执行“燃油蒸发系统泄漏测试”，在整个泄漏测试过程中CCV阀截止了约22s(用时过长)、PCSV阀开启了约21s(用时过长)，燃油容器压力在大约21s的时间内却下降缓慢，而且只降低了大约2格(约-10kPa)，如图3所示，正常车辆一般在5s 时间就可以降低3格左右(约-15kPa)。
整个泄漏测试过程中“用时数据和压力数据”均为异常状态，结果检测仪显示“蒸发排放系统-泄漏检测(泄漏多)-大量泄漏”，说明该系统确实存在故障。

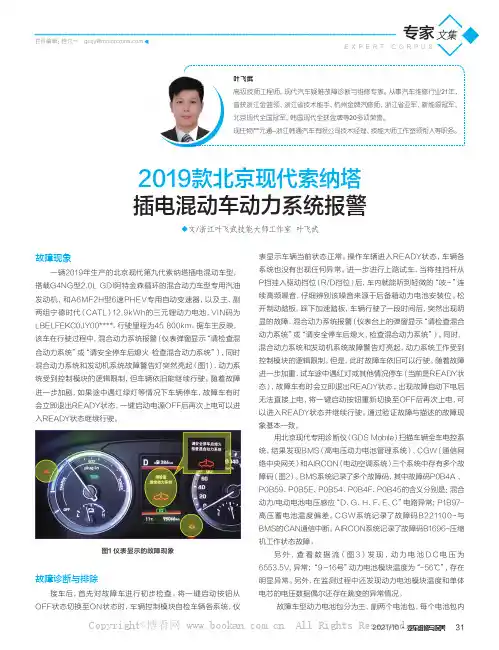

2019款北京现代索纳塔插电混动车动力系统报警
312021/10·汽车维修与保养◆文/浙江叶飞武技能大师工作室 叶飞武2019款北京现代索纳塔插电混动车动力系统报警故障现象一辆2019年生产的北京现代第九代索纳塔插电混动车型，搭载G4NG型2.0L GDI阿特金森循环的混合动力车型专用汽油发动机，和A6MF2H型6速PHEV专用自动变速器，以及主、副两组宁德时代（CATL）12.9kWh的三元锂动力电池，VIN码为LBELFEKC0JY00****，行驶里程为45 800km。
据车主反映，该车在行驶过程中，混合动力系统报警（仪表弹窗显示“请检查混合动力系统”或“请安全停车后熄火 检查混合动力系统”），同时混合动力系统和发动机系统故障警告灯突然亮起（图1），动力系统受到控制模块的逻辑限制，但车辆依旧能继续行驶。
随着故障进一步加剧，如果途中遇红绿灯等情况下车辆停车，故障车有时会立即退出READY状态，一键启动电源OFF后再次上电可以进入READY状态继续行驶。
图1 仪表显示的故障现象故障诊断与排除接车后，首先对故障车进行初步检查。
将一键启动按钮从OFF状态切换至ON状态时，车辆控制模块自检车辆各系统，仪表显示车辆当前状态正常。
操作车辆进入READY状态，车辆各系统也没有出现任何异常。
进一步进行上路试车，当将挂挡杆从P挡挂入驱动挡位（R/D挡位）后，车内就能听到轻微的“吱～”连续高频噪音，仔细辨别该噪音来源于后备箱动力电池安装位。
松开制动踏板、踩下加速踏板，车辆行驶了一段时间后，突然出现明显的故障，混合动力系统报警（仪表台上的弹窗显示“请检查混合动力系统”或“请安全停车后熄火，检查混合动力系统”）。
同时，混合动力系统和发动机系统故障警告灯亮起，动力系统工作受到控制模块的逻辑限制。
但是，此时故障车依旧可以行驶。
随着故障进一步加重，试车途中遇红灯或其他情况停车（当前是READY状态），故障车有时会立即退出READY状态。
出现故障自动下电后无法直接上电，将一键启动按钮重新切换至OFF后再次上电，可以进入READY状态并继续行驶。
现代索娜塔2.0暖风和空调系统51
2012 > G 2.0 DOHC > 暖风及空调自诊断1.自诊断程序2.如何读取自诊断故障代码显示板每0.5秒钟闪烁3次后,每隔0.5秒钟在温度显示位置闪烁显示2个数字相应故障代码。
代码以数字的形式显示。
故障代码显示故障描述00 正常11 室内温度传感器断路12 室内温度传感器短路13 室外温度传感器断路14室外温度传感器短路 17蒸发器表面温度传感器断路 18蒸发器表面温度传感器短路 21 通风模式电位计断路/短路 22通风模式风门电位计故障 25内外气选择风门电位计断路 26内外气选择风门电位计短路 32温度门电位计断路/短路 33温度门电位计故障 45 制冷剂压力传感器CAN 信号故障46 -47转速CAN 信号故障 48车速CAN 信号故障 49发动机水温CAN 信号故障 50仪表板离子发生器故障3.故障代码显示(1)连续显示: 一个故障代码(2)连续显示:2个以上故障代码(3)逐级操作A.正常或一个故障代码时,与连续显示时相同。
B.DTC代码两个以上4.如果检查出故障代码,参考故障代码检查引起故障的原因。
5.失效保护(1)室内温度传感器：控制值为23°C(73.4°F)。
(2)室外温度传感器：控制值为20°C(67°F)。
(3)蒸发器表面温度传感器: 控制值为-2°C(28.4°F)。
(4)水温传感器：控制值为85°C(185°F)。
(5)温度门控制执行器(温度门电位计):如果设置温度为17°C-24.5°C,固定在最冷位置。
如果设置温度为25°C-32°C,固定在最热位置。
(6)通风模式控制执行器(通风模式风门电位计):选择中风口模式时,固定在中风口位置。
选择其除中风口模式之外其它模式时固定在上风口位置。
(7)内外气选择风门控制执行器选择外气进入模式时固定在外气进入位置上。
北京现代索纳塔使用常见问题解决方法(1)
故障解决：可以到指定的4S店购买一升降困难。
故障诊断：有可能是窗玻璃与其支架接合部脱胶，或索性从滑槽中脱落了出来。
故障解决：依照使用说明书的要求按时按里程保养、清洁相关部位；加油尽量到信誉好的油站；加满油后在油箱中添加一些清积碳的汽油添加剂，跑一段看看是否有所改善；到特约维修站清洗喷油头和气门；检查车辆点火模块是否损坏，如果点火时间不对，每当急加速时也会产生回火、发动机抖等现象。
5、常见故障：手动挡车在挂挡时有发自变速箱顶部“咔哒”的一声异响。
故障解决：在质保期内的车辆可以要求到指定维修站更换，超过质保期的车辆可以到修理站进行维修。
4、常见故障：动力下降；怠速不稳；油耗增加；冷车着车费劲；间歇有灭车现象。
故障诊断：：有可能是保养不及时造成的发动机内部机油变质或油脂沉积，或节气门、油路不畅，严重的有可能部分机件已经损坏。劣质的油品也是发生上述故障的根源之一，由于国内的油品状况参差不一，如果加了不过关的油极易导致发动机缸内的混合气燃烧不完全，产生积碳，粘在气门的周围就影响了进气门与排气门的闭封性，进而压缩比降低，结果也会表现为车辆动力下降，怠速不稳。
这里介绍一下北京现代索纳塔的一些常见问题和故障的解决方法：
1、常见故障：钥匙遥控器无法正常开启车门。诊断：检查遥控器电量，正常情况下每两年更换一次遥控器电池；另外防盗器有部分电器设备是设在前风挡下的，如果在贴风挡膜时进水也会造成今后的遥控失灵。
故障解决：如果临时没电打不开门了可以用钥匙直接开启，但进入驾驶室后会有1分钟的报警，只要将钥匙插入点火开关，并拧到通电位置即可解除报警。
北京现代索纳塔故障码表(上)
**北京现代索纳塔故障码表
P0030氧传感器加热控制电路故障（排1传感器1）
P0031氧传感器加热控制电路电压低（排1传感器2）P0032氧传感器加热控制电路电压低（排1传感器1）P0106MAP/Baro压力异常
P0107Map传感器输入电压低
P0108Map传感器检测范围高
P0112进气温度传感器输入电压低
P0113进气温度传感器输入电压高
P0116发动机冷却水温度电路范围/性能故障
P0117发动机冷却水温度电路输入电压低
P0118发动机冷却水温度电路输入电压高
P0121节气门位置传感器电路范围/性能故障
P0122节气门位置传感器电路输入电压低
P0123节气门位置传感器电路输入电压高
P0130氧传感器电路故障（排1传感器1）
P0131氧传感器电路电压低（排1传感器1）
P0132氧传感器电路电压高（排1传感器1
P0133氧传感器电路响应慢（排1传感器1
P0134检测出氧传感器电路无活性（排1传感器1）
P0230燃油泵继电器故障
P0261汽缸1喷油器电路输入电压低
P0262汽缸1喷油器电路输入电压高
P0264汽缸2喷油器电路输入电压低
P0265汽缸2喷油器电路输入电压高
P0267汽缸3喷油器电路输入电压低
P0268汽缸3喷油器电路输入电压高
P0270汽缸4喷油器电路输入电压低
P0271汽缸4喷油器电路输入电压高。
03款索纳塔故障分析
电子风扇常转 D1230 左世明 2012/11/25
客户资料
• 车型：03款索纳塔2.0手动豪华型 • 车架号：LBESCCBHX3X044360 • 里程数： 261888KM
故障现象
• 只要启动发动机,电子风扇就开始运转,节温 器无法打开。
故障分析
• 电子风扇是由发动机电脑板通过继电器控制电源来 控风扇的运转和停止。所以出现这种故障现象主要 有以下几种可能: • 发动机电脑板故障 • 电子风扇控制线路故障 • 电子风扇控制继电器故障 • 电子风扇火线与电源短路 • 空调系统故障等。
检修过程
• 使用万用表直流电压档测 量断开后的I17-2插头的2 号脚(A/C ON输出),发现在 断开空调控制模块的情况 下仍然有3.4V的电压。测 量结果说明空调控制模块 没有问题,问题出在I17-2插 头2号பைடு நூலகம்到C245插头58号 脚的线路和发动机电脑板 上。
检修过程
• 断开JC201插头的A11号脚(连接发动机仓保险丝盒)后试车,此时 风扇正常且GDS的数据也正常;说明发动机电脑板正常。通过上 述步骤检查,可能发生故障的部件只有I17-2插头2号脚到JM09插 头的C11号脚之间的线路和发动机仓保险丝盒。 • 断开JM09插头(连接发动机仓保险丝盒)的C11号脚再进行试车, 试车正常.断开JM09插头及JC201插头再测量发动机仓保险丝盒 的A11脚或C11脚,测得结果为电瓶电压;说明发动机仓保险丝盒 内部正极短路。 • 诊断结果:发动机仓保险丝盒故障。
检修过程
• 启动车辆后,使用GDS读 取发动机系统故障码,无 故障码;再使用GDS读取 发动机系统数剧流,水温 信号正常但发现A/C开 关信号异常,在空调开关 关闭的情况下仍显示 A/C开关处于ON状态。
北京现代车系空调自诊断及故障码含义
打开点火开关，在按住 OFF 开关的状态下，２S 内连续按4次以上 MODE 开关，液晶屏的全部 指示以0.5S 为周期闪亮3次后，在设定温度指示处以0.5S 的周期显示两位数的故障码． 雅绅特
打开点火开关，在按住 OFF 开关的状态下，２S 内连续按4次以上 MODE 开关，液晶屏的全部 指示以0.5S 为周期闪亮3次后，在设定温度指示处以0.5S 的周期显示两位数的故障码． 汽车故障码含义
0正常 11室内温度传感器电路断路 12室内温度传感器电路短路 13外界温度传感器电路断路 14外界温度传感器电路短路 15水温传感器电路断路 16水温传感器电路短路
北京现代车系空调自诊断方法
索纳塔
打开点火开关，在按住 AUTO 开关的状态下，２S 内连续按4次以上 AMB 开关，液晶屏的全部 指示以0.5S 为周期闪亮3次后，在设定温度指示处以0.5S 的周期显示两位数的故障码． 伊兰特
打开点火开关，在按住 AUTO 开关的状态下，２S 内连续按4次以上 outsideTEMP 开关，液晶 屏的全部指示以0.5S 为周期闪亮3次后，在设定温度指示处以0.5S 的周期显示两位数的故障 码．汽车维修养护网
17蒸发器表面温度传感器电路断路 18蒸发器表面温度传感器电路短路 19温度调节执行器位置传感器断路或短路 20温度调节执行器驱动系不良 21通风模式风门电位计断路或短路 22通风模式风门电位计故障 23湿度传感器电路断路 24湿度传感器电路短路 25内外气选择风门电位计断路或短路 26内外气选择风门电位计故障 27AQS 传感器电路断路 28AQS 传感器电路短路 31AQS 传感器故障 -----------------还是得学着有涵养点。人一有了涵养，自己心态就好多了，心也平了，气儿也顺了，看谁都善 良，看哪都美好。
北京现代索纳塔维修手册_0001-0040
图 1-6 零部件的排列 装配时，必须将密封胶涂在垫片上。润滑油应涂到零件的移动部位上。组装前，如 图 1-7 所示，应把规定的润滑油或润滑脂涂抹在指定位置上(油封等)。 3．电器系统 ①如图 1-8 所示，要确保蓄电池导线与蓄电池负极接线柱不接触。 ②当拆开接头时绝不要直接拉线束。 ③连接接头时，要确保能听到咔嚓声。
ldjauto@;ldjauto126@;013809031422 第3页
北京现代轿车维修手册-李东江汽车工作室
图 1-7 在密封面上涂抹密封剂
车工作u室to126@ 图 1-8 蓄电池导线与蓄电池负极接线柱不接触 汽 ja ④装卸传感器和继电器时要小心注意，不能让其摔掉或与其他零件碰撞。 江 ld 在装配时要防止橡胶件和橡胶软管接触汽油或润滑油。 东 ； 4．车身尺寸测量 李 om 本手册的所有测量基本上都使用了轨距尺。使用测量卷尺时，要确认卷尺是否无变 6.c 化。为测量车身尺寸，在本手册当中也使用了投影尺寸和实测尺寸。 12 投影尺寸：投影尺寸如图 1-9 所示，是测量点投影到基准平面时的测量尺寸，用来 @ 作为车身变动的基准尺寸。如轨距尺的测头长度可调，测量时可按两平面的高度差将一 to 个测头拉长。 jau 实测尺寸：实测尺寸是测量点间实际的直线距离，可作为用轨距尺测量时的基准尺 ld 寸。如图 1-10 所示，将两个测头调到相等长度后再测量 A=A′。
作室 6@ 图 1-1 车辆识别号码位置 工 12 LNB S C C H K 5 2 X 000001
车 uto 1 2 3 4 5 6 7 8 9 10 汽 ja 1．WIC(识别生产国家)LNB 北京现代汽车有限公司 江 ld 2．车种 S：EF SONATA 东 ； 3．车长及座位数 C：3500～6000(≤5) 李 om 4．车身类型 C：4 门 6.c 5．发动机类型 B：2．0 L14(汽油)L：2．0 L14(LPG)H：2．7 L V6(汽油) 12 6．变速器类型 C：手动挡不带安全气囊 H：手动挡带安全气囊 K：自动挡带安 @ 全气囊 to 7．检查位 0～9 jau 8．生产车型 2-2002 年款 3-2003 年款 ld9．工厂代码 ×-北京现代
2016款索纳塔7速双离合变速器故障
2016款索纳塔7速双离合变速器故障作者：暂无来源：《汽车维修与保养》 2017年第10期故障现象一辆2 016 款北京现代第九代索纳塔( 车型简称L Fc)，V IN 代码为LB EL FA FC7GY07* * * *，行驶里程9 4 37 km，配备7 速双离合自动变速器( 简称D7UF1)。
车主反映，该车在D挡位正常行驶过程中，偶尔会出现快速的连续降挡，直接降到1 挡，有时正常。
故障诊断与排除接车后试车发现，确实如车主所说，该车在D 挡位正常行驶过程中，偶尔会出现快速的连续降挡，直接降到1 挡。
因连续降挡传动比改变非常大，车辆急减速，并且出现严重的减速冲击。
继续行驶，有时无论是自动模式、还是手动模式操作换挡，均无任何升挡趋势；有时可以通过手动模式升到2 挡，但又快速的降到1 挡；有时正常；R 挡位正常。
用GDS 现代专用诊断仪扫描车辆各个系统故障码及变速器系统数据流，结果如图1、图2、图3 所示，有历史故障码，但数据流正常。
之前在其他维修厂更换过变速器电脑板、挡位执行器、离合器执行器、挡位开关、挡位杆TGS 传感器、仪表盘、接线盒及检查相关线路等，未能排除该故障。
通过以上检测到的故障码分析，均为历史故障码，清除各系统故障码后不再出现。
说明多个系统记录历史故障码，是由于之前技师维修该车辆时，在不规范操作的情况下，人为产生的故障码，与车辆故障并没有直接关系。
静态检测时，读取的变速器系统数据流，并没有发现异常。
之前技师也更换过变速器电脑板、挡位执行器、离合器执行器、挡位开关、挡位杆TGS 传感器、仪表盘、接线盒及检查相关线路等，都未能排除该故障。
说明部件损坏的可能性几乎为零。
从变速器失效保护控制逻辑分析，故障时仅能以1 和R 挡行驶，只有TCU 无(EOL) 学习数据的状态下才会出现。
该失效保护情况下，仪表盘变速挡信息窗口会显示“E”标记。
但该车仪表盘挡位信息窗口显示正常，说明变速器电脑板(TCU) 并没有进入失效保护模式。
北京现代索纳塔发动机常见故障检修
北京现代索纳塔发动机常见故障检修学生：学号：专业：导师：学校代码：摘要本文通过对索纳塔的发展过程进行了了解，对索纳塔第一代到第八代进行发展历程以及各车型的特点进行了介绍。
重点研究了该下索纳塔最流行的第八代车型，对于第八代索纳塔从加速时间、刹车距离、油耗表现、噪音、动力系统、前悬架等参数比较。
详细介绍了索纳塔动力系统发动机的构造，分别从发动机系统中曲柄连杆机构，配气机构,燃油供给系统,点火系统,启动系统,冷却系统,润滑系统等进行了阐述。
对索纳塔汽车在行驶过程中，常见的故障进行了分析和判断，通过生活中的一个实例汽车在高速行驶过程中突然熄火后无法启动发动机进行了故障分析和排除。
本文详尽介绍了北京现代索纳塔发动机常见故障及其解决方案。
为当前发动机故障的发生及其防范提供了相对的意见和建议。
关键词：索纳塔，发动机，构造，故障ABSTRACTThis paper through the understanding of the development process of the Sonata Sonata, the first generation to the eighth generation of the development process and the characteristics of each model is introduced in this paper. The paper studied the most popular under the sonata eighth generation models, the eighth generation sonata from time of acceleration,braking distance, fuel consumption, noise, power system, such as front suspension parameters. Details of the structure of Sonata power system engine crank, respectively from the engine system linkage, valve, fuel supply system, ignition system, starting system, cooling system, lubricating system are described. The Sonata in the running process, common fault analysis and judgment, through an example of automobile life in high speed running after abrupt flameout is unable to start the engine andtroubleshooting analysis. This paper introduces the common fault of Beijing Hyundai Sonata engine and its solution. Provide relative opinions and suggestions for the engine fault and its prevention.KEY WORDS:Sonata; engine; structure; fault目录摘要 (I)ABSTRACT (II)目录 (III)一、索纳塔车型发展 (1)1.1索纳塔发展历史 (1)1.2第八代索纳塔汽车研究 (3)二、索纳塔发动机构造 (6)2.1发动机结构组成 (6)2.2工作原理，其间插图片 (7)1-卷耳 2-弹簧夹 3-钢板弹簧 4-中心螺栓 (8)1-卷耳 2-弹簧夹 3-钢板弹簧 4-中心螺栓 (8)三、索纳塔汽车常见故障分析与诊断 (9)3.1故障诊断 (9)3.2常见故障及排除 (13)四、生活实例分析 (16)4.1故障现象 (17)4.2故障诊断 (19)4.3故障排除 (20)4.4故障分析 (21)五、总结 (22)参考文献 (23)致谢 (24)一、索纳塔车型发展1.1索纳塔发展历史北京现代第八代索纳塔于2011年4月8日在北京正式上市，这款全新的换代产品将处于北京现代未来几年中型车市场的领军位置。
北京现代索纳塔维修手册_0161-0200
北京现代轿车维修手册-李东江汽车工作室
ldjauto@李1东26江.co汽m车；工ldj作au室to126@
图 4-6 2.7LV6 发动机 ECR 系统结构图 ECM：发动机控制模块；EVAP：蒸发气体；UCC：三元催化器； 1-燃油喷射；2-点火线圈；3-进气温度传感器；4-ISC 电机；5-节气门位置传感器；6-空气 流量传感器；7-EVAP 活性炭罐清除电磁阀；8-凸轮轴位置传感器；9-氧传感器；10-水温传 感器；11-爆震传感器；12-曲轴位置传感器。
进气歧管侧(高真空) 进气歧管侧(适当的真空) 进气歧管侧(低真空)
l气d门ja室u盖to侧@
气门室盖侧
气门室盖侧
气门室盖侧
(a)
(b)
(c)
(d)
发动机 不运转 发动机
怠速或减速 发动机
正常工作 发动机 加速或大负荷
PCV阀
不工作 PCV阀
完全工作 PCV阀
适当的工作 PCV阀
轻微的工作
真空通道 关闭
图 3-16李61拆东2卸6江自.c动o汽m张车；紧器工ld固j作a定u销室to126@ ldjau图to@3-167 检测齿杆凸出长度
ldjauto@;ldjauto126@;013809031422
北京现代轿车维修手册-李东江汽车工作室
第四章 排放控制装置与燃油系统的维修
ldjauto@；ldjauto126@；013809031422
北京现代轿车维修手册-李东江汽车工作室
李1东26江.co汽m车；工ldj作au室to126@
ldjauto@
图 4-2 V6 2.7L 发动机废气排放控制系统结构图 A-PCV 阀；B-EVAP 活性炭罐清除电磁阀；
汽车故障码大全[1]
![汽车故障码大全[1]](https://img.taocdn.com/s3/m/d6199569376baf1ffd4fad23.png)
汽车故障码大全[1]经典收藏:汽车检测故障码大全发布时间:2011-4-13 文章来源:盛大汽车汽车解码器又称汽车故障诊断仪，现代汽车都是由电脑控制工作的，如果哪个电控系统有故障，此电控系统的控制电脑就会存储故障记忆，用此仪器检测就会读出相关的故障记忆，以便于快速、准确的查找故障并进行维修。
汽车解码器是专业的汽车维修，汽车检测工具。
但不少车主对汽车故障解码器(特别是数字显示的解码器)上的故障码，不知道是什么意思，为此小编特整理了故障码大全，希望能帮助到需要的车主。
建议收藏欢迎大家对00000 没有查询到任何故障00001 制动器控制单元00002 变速器控制单元00003 控制单元00224 碟型天线需要重新校准00237 ABS 电磁阀: 左前( N59 )00238 ABS 电磁阀: 右前( N58 ) 00239 ABS 电磁阀: 左后( N57 ) 00240 ABS 电磁阀: 右后( N56 ) 00241 驱动防滑压力调节阀( N238 ) 00242 发动机节气门阀( N237 ) 00243 发动机制动器00244 ABS 阀供给电压: 右前+左后 00245 ABS 阀供给电压: 左前+右后00246 ABS 阀接地: 右前+左后00247 ABS 阀接地: 左前+右后00248 变速器开关( E206 )00250 分动器开关( E207 )00254 驱动防滑调节错误00255 ABS 电磁阀ABS 进油阀 00257 : 左前( N101 ) 00258 电磁阀1: ( N88 )00259 ABS 进油阀: 右前( N99 ) 00260 电磁阀2: ( N89 )00261 进油阀: ABS后部( N103 ) 00262 电磁阀3: ( N90 )00263 变速器00264 电磁阀4: ( N91 )00265 ABS 出油阀: 左前( N102 ) 00266 电磁阀5: ( N92 )00267 ABS 出油阀: 右前( N100 ) 00268 电磁阀6: ( N93 )00269 ABS 出油阀: 后部( N104 ) 00270 电磁阀7: ( N94 )00271 参见维修组100273 ABS 进油阀: 右后( N133 ) 00274 ABS 进油阀: 左后( N134 ) 00275 ABS 出油阀: 右后( N135 ) 00276 ABS 出油阀: 左后( N136 ) 00277 ABS 进油阀/出油阀: 左前( N137 ) 00278 ABS 主阀: ( N105 )00279 差速锁阀 -1-: ( N125 ) 00280 差速锁阀 -2-: ( N126 ) 00281 车速传感器( G68 )00282 节气门位置调节器( V60 )00283 ABS 转速传感器: 左前( G47 )00284 ABS 进油阀/出油阀: 右前( N138 )00285 ABS 转速传感器: 右前( G45 )00286 ABS 进油阀/出油阀: 左后( N139 )00287 ABS 转速传感器: 右前( G44 )00289 ABS 进油阀/出油阀: 右后( N140 )00290 ABS 转速传感器: 右前( G46 )00291 ABS 压力警报开关,液面报警开关( F116/F117 ) 00292 液压供给压力油位00293 多功能开关( F125 )00294 变速器压力状态开关1( F174 )00295 变速器压力状态开关2( F175 )00296 强制低档开关( F8 )00297 变速器转速传感器( G38 )00298 后桥差速锁开关( E121 )00299 变速器换档范围程序开关( E122 )00300 变速器油温度传感器( G93 )00301 ABS 回流泵( V39 )00302 ABS 电磁阀继电器( J106 )00303 功能选择器开关( E91 )00305 燃油消耗指示信号00306 二次空气喷射缸体左侧00307 二次空气喷射缸体右侧00309 洗涤液计量泵( V135 )00310 催化转换器温度传感器 1 ( G20 )00312 催化转换器温度传感器 2 ( G132 )00313 催化转换器00314 废气电磁阀800348 电磁阀900349 电磁阀1000350 Mass Recirc. Modulation Valve00351 中间轴转速传感器( G265 )00369 EPC 继电器负荷00438 燃料供给传感器 2( G169 )00439 燃料供给传感器 3( G237 )00440 燃料供给传感器辅助油箱( G292 )00441 燃料供给传感器辅助油箱( G293 )00442 燃油泵接线柱 87F00443 燃油泵保险丝: 辅助油箱( S266 )00444 燃油泵控制: 辅助油箱00445 Pump for Haldex-Coupling ( V181 )00446 Precharge Pump ON00447 Precharge Pump OFF00448 AWD 全轮驱动离合器接合00449 AWD 全轮驱动离合器分离00450 发动机过热导致功能限制00454 AWD 全轮驱动监控器CAN ( J518 ) 00456 控制单 00455 控制单元: 存取和开始控制: 舒适系统元: 存取和开始控制 ( J518 )00457 控制单元: 网络接口 ( J519 )00458 控制单元: 电瓶监控 ( J367 )00459 控制单元: 显示和输入: 前 ( J523 )00460 控制单元: 显示和输入: 后 ( J524 )00461 控制单元: 坐椅存储器: 乘客侧 ( J521 )00462 控制单元: 坐椅存储器: 后部 ( J522 )00463 控制单元: DSP ( J525 )00464 控制单元: 收音机/导航系统显示 ( J503 ) 00465 控制单元: 电话/通讯 ( J526 )00466 控制单元: 转向电器 ( J527 )00467 TV 调谐器 ( R78 )00468 CD-ROM 驱动器( R92 )00469 显示数据总线00470 舒适系统数据总线: 制动 00471 控制单元: Elect. Regulated Dampers ( J250 ) 00472 控制单元助力( J539 )00473 控制单元: 电子制动/手制动( J540 )00474 控制单元: 电子防盗器00475 控制单元: 滑动车门00476 控制单元: 燃油泵( J538 )00477 控制单元: 显示和输入: 舒适系统 CAN: 前 ( J523 ) 00478 控制单元: 显示和输入: 舒适系统 CAN: 后 ( J524 ) 00479 控制单元: 遥控/中央门锁( J276 )00480 控制单元: 仪表板信息系统 CAN ( J285 )00496 车身自调平传感器: 前部00497 车身自调平传感器: 后部00498 [Fahrschreiber] [Translation N/A] 00499 电瓶电压指示灯( Y11 ) 00500 机油温度指示灯( Y12 )00501 机油状态指示灯( K38 )00502 防盗器指示灯( K115 )00503 Control/Drive for Pump-Jet Valves 00504 喷射阀: 缸 1 ( N240 ) 00505 喷射阀: 缸 2 ( N241 )00506 喷射阀: 缸 3 ( N242 )00507 喷射阀: 缸 4 ( N243 )00508 喷射阀: 缸 5 ( N244 )00509 喷射阀: 缸 6 ( N245 )00512 凸轮轴位置传感器参考标记错误 00513 发动机转速传感器( G28 ) 00514 曲轴位置传感器( G4 )00515 凸轮轴位置传感器( G40 )00516 节气门怠速位置开关( F60 ) 00517 节气门全负荷位置开关( F81 ) 00518 节气门位置传感器( G69 )00519 进气压力传感器( G71 )) 00520 空气质量,流量传感器( G70/G19 ) 00521 CO 电位计 ( G7400522 发动机冷却液温度传感器( G62 ) 00523 进气温度传感器( G42 ) 00524 爆震传感器 1 ( G61 )00525 氧传感器 ( G39 )00526 刹车灯开关( F )00527 进气温度传感器( G42/G72 )00528 大气压力,海拔高度传感器( F96 ) 00529 发动机转速信号丢失00530 节气门调节器位置传感器( G88 ) 00531 空气流量计参考电压00532 供给电压 B+00533 超过怠速调节自适应限制( N71 ) 00534 机油温度传感器00535 第一个爆震传感器调节00536 第二个爆震传感器调节00537 氧传感器调节00538 参考电压00539 燃油温度传感器 -1-( G81 ) 00540 爆震传感器200541 滑阀开度传感器 ( G99 )00542 针阀行程传感器 ( G80 )00543 超过最大的发动机转速00544 超过最大的增加压力00545 发动机与变速器的电气连接00546 数据线路故障00547 ABS 压力控制开关(F137)00548 蓄电池正极供给: DTC 存储器 00549 消耗信号00550 喷射开始控制/喷射初始点调节 00551 催化转换器温度过热00552 空气流量计位置传感器( G19 ) 00553 空气流量计传感器( G70 ) 00554 氧传感器控制 200555 氧传感器 2 ( G108 )00556 EGR 废气在循环系统电位计( G212 ) 00557 动力转向压力开关( F88 ) 00558 混和气控制界限: 稀00559 混和气控制界限: 浓00560 废气燃料混合比调节00562 机油油位温度传感器00563 燃油消耗指示灯00565 全自动空调显示/控制: 后部 ( E265 ) 00566 辅助转向00567 转向控制00568 动力转向电机位置传感器00569 动力转向电机电流00570 动力转向电机继电器( J509 ) 00571 动力转向离合器00572 动力转向位置传感器 ( G268 ) 00573 动力转向压力传感器( G269 ) 00574 驱动电机 On00575 进气歧管压力00576 接线柱 1500577 爆震传感器控制: 1缸00578 爆震传感器控制: 2缸00579 爆震传感器控制: 3缸00580 爆震传感器控制: 4缸00581 爆震传感器控制: 5缸00582 爆震传感器控制: 6缸00583 爆震传感器控制: 7缸00584 爆震传感器控制: 8缸00585 废气废气混合器控制的调节极限00588 安全气囊点火期: 驾驶员侧(N95) 00589 安全气囊点火器: 乘客侧(N131) 00590 安全气囊点火器: 乘客侧(N132) 00591 安全带开关: 左侧(E24) 00592 安全带开关: 右侧(E25)00593 座椅连接开关: 乘客侧00594 安全气囊点火电路00595 碰撞数据已经存储00596 喷油器之间连线短路00597 车轮转速信号偏差00598 液压或者机械故障00599 压力开关/制动灯开关工作正常, 00600 温度调节翻板电位计( G92 )in( V68) 00601 中央翻板电位计( G112 )in (V70)00602 脚坑/除霜翻板电位计( G114 )in (V85) 00603 脚坑/除霜翻板电机( V85 )00604 通风翻板电位计 ( G113 )in (V71)00605 新鲜空气/循环空气翻板双向阀 ( N63 ) 00606 发动机冷却液真空双向阀 ( N147 ) 00607 外部温度显示( G106 )00608 负荷传感器( G119 )00609 点火放大器输出 100610 点火放大器输出 200611 点火放大器输出 300612 点火放大器输出 400613 点火放大器输出 500614 点火放大器输出 600615 点火放大器输出 700616 点火放大器输出 800617 安全气囊减速度传感器: 左侧( G104 ) 00618 安全气囊减速度传感器: 右侧( G105 ) 00619 传感器导线: 左侧00620 传感器导线: 右侧00621 减压阀 ( N155 )00622 燃油滤清器放水00623 ABS/变速器电气连接00624 A/C 压缩机接通00625 车辆速度信号00626 预热时间指示灯 ( K29 )00627 水位传感器 ( G120 )00628 执行参数监控00629 GRA/柴油喷射装置制动踏板开关( F47 ) 00630 空调开关已经打开00631 AC <-> Motronic 通讯连接00632 全自动空调接口00633 点火/传感器滞后线路00634 EDS 电子差速锁串联电阻( N159 ) 00635 氧传感器加热器: 催化转换器之前 00636 加速度传感器: 右前( G121 ) 00637 加速度传感器: 左后( G122 ) 00638 发动机与变速器电气连结 200639 减速度传感器( G123 )00640 氧传感器加热器继电器( J278 ) 00641 ATF 温度00642 EDS 转换阀: 右前( N166 )00643 EDS 出油阀: 右前( N167 ): 左前( N168 ) 00644 EDS 转换阀00645 EDS 出油阀: 左前( N169 )00646 ABS-ASR/发动机电气连结 100647 ABS-ASR/发动机电气连结 200648 氧传感器加热器: 催化转换器之后 00649 ABS 进油阀/出油阀: 后( N160 ) 00650 离合器踏板开关( F36 )00651 点火线路导线00652 档位监控/换档范围控制器00653 自动变速器选档杆位置正确,00654 安全带涨紧触发器: 左侧 ( N153 )00655 安全带涨紧触发器: 右侧 ( N154 )00656 安全气囊坐椅占用传感器 ( G128 )00657 中央出风口调节电机( V102 )00658 操作控制单元00659 自身测试装置00660 强制低档开关/节气门位置传感器00661 温度指示灯00662 转速表( G5 )00663 车速表( G21 )00664 燃油表00665 安全带警告灯( K19 )00666 钟/蜂鸣器/锣00667 外部温度信号00668 供电电压接线柱 3000669 第二个发动机故障指示灯( K97 )00670 节气门位置传感器( G127 )00671 巡航控制开关( E45 )00672 带有串联电阻的ABS液压泵00673 踩下刹车踏板00674 松开刹车踏板00675 左前进油阀 : 0V 左前出油阀: 0V 左前车轮: 已抱死 00676 左前进油阀 : VBatt 左前出油阀: 0V 左前车轮: 已抱死 00677 左前进油阀 : VBatt 左前出油阀: VBatt 左前车轮: 已释放 00678 左前进油阀 : VBatt 左前出油阀: 0V左前车轮: 已释放 00679 第二个氧传感器加热器: 催化转换器之前00680 右前进油阀 : 0V 右前出油阀: 0V 右前车轮: 已抱死 00681 右前进油阀 : VBatt 右前出油阀: 0V 右前车轮: 已抱死 00682 右前进油阀 : VBatt 右前出油阀: VBatt 右前车轮: 已释放 00683 右前进油阀 : VBatt 右前出油阀: 0V右前车轮: 已释放 00684 第二个氧传感器加热器: 催化转换器之后00685 左后进油阀 : 0V 左后出油阀: 0V 左后车轮: 已抱死 00686 左后进油阀 : VBatt 左后出油阀: 0V 左后车轮: 已抱死 00687 左后进油阀 : VBatt 左后出油阀: VBatt 左后车轮: 已释放 00688 左后进油阀 : VBatt 左后出油阀: 0V左后车轮: 已释放 00689 外部空气循环系统00690 右后进油阀 : 0V 右后出油阀: 0V 右后车轮: 已抱死 00691 右后进油阀 : VBatt 右后出油阀: 0V 右后车轮: 已抱死 00692 右后进油阀 : VBatt 右后出油阀: VBatt 右后车轮: 已释放 00693 右后进油阀 : VBatt 右后出油阀: 0V右后车轮: 已释放 00694 开关和仪表照明00695 差速锁阀/液压泵: Vbatt 左前/右前车轮 : 已抱死 00696 ABS 减压阀: 左侧( N170 )00697 ABS 减压阀: 右侧( N171 )00698 控制单元电流消耗00699 氧传感器催化转换器之后( G130 )00700 氧传感器 -2- 催化转换器之后( G131 )00701 ECT 过热侧试00702 燃油成份传感器 ( G133 )00703 怠速节气门位置: TPS/CTP 开关00704 差速锁阀/液压泵: Vbatt 车轮 : 已抱死00705 冷却风扇一档继电器( J279 )00706 冷却风扇二档继电器( J513 )00707 中央喷射阀 ( N236 )00708 注意: 冷风扇开关已经打开00709 阳光强度光敏电阻 2 ( G134 )00710 除霜翻板电机 ( V107 )00711 左侧脚坑翻板电机 ( V108 )00712 右侧脚坑翻板电机( V109 )00713 左侧中央同风翻板电机( V110 )00714 右侧中央同风翻板电机 ( V111 )00715 后脚坑翻板电机 ( V112 )00716 EVAP 活性炭罐阀门翻板电机 ( V114 )00718 左上出风口开关 ( F179 )00719 右上出风口开关 ( F180 )00720 左下出风口开关( F181 )00721 右下出风口开关 ( F182 )00722 左中出风口开关 ( F183 )00723 右中出风口开关( F184 )00724 左后脚坑出风口开关( F185 )00725 右后脚坑出风口开关( F186 )00726 中后脚坑出风口开关( F187 )00727 除霜翻板电机位置传感器 ( G135 )in (V107)00728 左中通风电机位置传感器( G136 )in (V110) 00729 右中通风电机位置传感器 ( G137 )in (V111) 00730 中间通风电机位置传感器 ( G138 )in (V102)00731 左侧脚坑翻板电机位置传感器( G139 )in (V108) 00732 右侧脚坑翻板电机位置传感器( G140 )in (V109) 00733 后部脚坑翻板电机位置传感器( G141 )in (V112) 00734 中央通风电机位置传感器 ( G142 )in 00735 EVAP 翻板电机位置传感器 ( G144 )in (V114) 00737 左侧加热调节阀 ( N175 )00738 后部加热调节阀 ( N176 )00739 冷却液循环泵 ( V50 )00740 1 缸上止点识别传感器( G145 )00741 刹车踏板位置监控器00742 蓄电池( 电动车 )通风系统00743 蓄电池( 电动车 )通风系统传感器 ( G146 ) 00744 蓄电池( 电动车 )温度监控器00745 绝缘监控器00746 蓄电池( 电动车 )电解槽故障00747 前部蓄电池温度传感器( G52 )00748 后部蓄电池温度传感器( G53 )00749 通风翻板00750 故障指示灯/排气警告灯 ( K83 )00751 蓄电池容量指示灯00752 风扇/电瓶加热器00753 电气连接/车轮速度传感器00754 过热警告灯00755 发动机机油压力警告灯( K3 )00756 左侧出风口温度传感器( G150 )00757 右侧出风口温度传感器( G151 )00758 二次空气喷射系统 ( AIR )00759 左侧出风口温度调节器 ( G155 )00760 右侧出风口温度调节器 ( G156 )00761 DTC 存储在发动机控制单元00762 喷射阀( N181 )00763 驾驶员气体避震弹簧压力传感器( G147 ) 00764 乘客侧气体避震弹簧压力传感器( G148 ) 00765 调节滑杆行程传感器 ( G149 )00766 前出风口温度传感器 ( G152 )00767 后蒸发器温度传感器 ( G153 )54 ) 00768 后加热器温度传感器 ( G100769 发动机( 流出口 )冷却液温度传感器( G82 )00770 发动机( 冷却器流出口 )冷却液温度传感器( G83 ) 00771 燃油油位传感器( G )00772 机油压力开关 ( F22 )00773 机油压力传感器( G10 )00774 车身自调平系统传感器: 左后 ( G76 )00775 车身自调平系统传感器: 右后( G77 )00776 车身自调平系统传感器: 左前( G78 )00777 节气门位置传感器 ( G79 )00778 方向盘转向角度传感器 ( G85 )00779 外部温度传感器( G17 )00780 垂直运动加速度传感器 ( G90 )00781 定位电机: 左前( V76 )00782 定位电机: 右前( V77 )00783 定位电机: 左后 ( V78 )00784 定位电机: 右后( V79 )00785 温度传感器: 仪表板 ( G56 )00786 车顶温度传感器( G86 )00787 新鲜空气进气温度传感器 ( G89 ) 00788 除霜/脚坑翻板位置双向阀( N118 ) 00789 倒车灯开关( F41 )00790 新鲜空气/ A/C 蒸发器压力开关 ( E33 ) 00792 A/C 压力开关( F129 )00793 刹车踏板位置传感器 ( G100 )00794 液压油泵传感器 ( G101 )00795 后桥垂直加速传感器 ( G102 )00796 仪表板阳光强度光敏电阻( G107 ) 00798 数码分段显示测试00799 发动机冷却液温度传感器 ( G110 ) 00800 环境温度传感器 ( G109 )00801 A/C 高压开关 ( F118 )00802 A/C 低压开关 ( F73 )00803 避震弹簧位移传感器: 右前( G116 ) 00804 避震弹簧位移传感器: 左前( G115 ) 00805 弹簧支架阀: 左前( N148 )00806 弹簧支架阀: 右前( N149 )00807 弹簧支架阀: 左后 ( N150 )00808 弹簧支架阀: 右后 ( N151 )00809 制动增压 ESP00810 制动压力传感器 1/200811 系统没有准备好 -- 激活00812 制动压力电磁开关( F84 )00813 制动压力传感器 -2-00814 制动压力电磁阀 ( N247 )00815 制动识别开关 ( F238 )00816 辅助转向开关 ( G250 )00817 辅助转向温度保护00818 蒸发器出口温度传感器00819 高压开关 ( G65 )00820 制动识别开关 ( F83 )00821 收音机天线 -2-00822 连接 DSP 到收音机00823 线路输出: 左前00824 ASR 警报灯( K86 )00825 驾驶员加热座椅00826 乘客加热座椅00827 冷却风扇继电器00828 冷却风扇继电器 -3- 档00829 控制单元: Heating00830 控制单元: Convertible Top00831 控制单元: 散热器风扇: 1 & 2 档00832 控制和显示单元00833 风挡玻璃加热激活信号00834 后窗加热激活信号00835 Connection to Control Modile for Conv. Top 00836 换档电磁阀-1-( N284 )00837 换档电磁阀 -2-( N285 )00838 换档电磁阀 -3-( N286 )00839 换档电磁阀 -4-( N287 )00840 变速器液压泵继电器( J510 )00841 变速器液压传感器( G270 )00842 控制单元: EMT00843 前/后换档杆传感器00844 换档杆传感器00845 换档杆传感器( F258 )00846 换档杆停止识别开关 ( F259 )00847 CCO 继电器 ( J511 )00848 开始/停止操作开关00849 点火开关 S 端子( D )00850 控制输出激活: 收音机放大器00851 喇叭/扩音机00852 喇叭: 前部00853 喇叭: 后部00854 Output Radio Display Instrument Cluste+B662B744r 00855 连接到CD 转换器00856 收音机天线00857 CD 转换器 ( R41 )00858 连接: 收音机ZF输出与天线放大器00859 线路输出: 右前00860 线路输出: 左后00861 连接到巡航电脑00862 GPS 天线( R50/R52 )00863 TV 天线 -1-( R55 )00864 TV 天线 -2-( R56 )-3-( R57 ) 00865 TV 天线00866 TV 天线 -4-( R58 )00867 连接到ABS控制单元00868 转向角传感器 ( G208 )00869 线路输出: 右后00870 低音喇叭左前 ( R21 )00871 低音喇叭右前 ( R23 )00872 低音喇叭左后 ( R15 )00873 低音喇叭右后 ( R17 )00874 高音喇叭左前 ( R20 )00875 高音喇叭右前 ( R22 )00876 高音喇叭左后 ( R14 )00877 高音喇叭右后 ( R16 )00878 连接到喇叭: 左前00879 连接到喇叭: 右前00880 连接到喇叭: 左后00881 连接到喇叭: 右后00882 操作控制/编程选择 ( E200 )00883 点火开关端子 S00884 点火开关端子 X00885 点火开关端子 5000886 闪光警报灯开关 ( E2 )00887 警报灯开关/警报传感器 ( E229 )00888 风窗洗涤间歇档开关( E22)00889 喇叭 ( H )00890 后窗加热开关/传感器 ( E230 )00891 行李箱遥控开启开关/传感器 ( E233 ) 00892 行李箱关闭装置开关/传感器 ( F248 ) 00893 行李箱开关/传感器 ( E234 )00894 带加热的后视镜开关/传感器 ( E231 ) 00895 巡航控制开关 ( E45 ) 00896 行李箱关闭装置00897 挡风玻璃洗涤电机 ( V5 )00898 A/C 压缩机控制电路00899 洗涤电机保险丝( S128 )00900 喇叭保险丝 ( S194 )00901 倒车灯00902 行李箱开启保险丝 ( S195 )00903 加热后视镜保险丝 ( S196 )00904 换档锁电磁铁保险丝 ( S197 )00905 倒车灯灯保险丝 ( S40 )00906 喇叭( H )00907 [Eingriff Lastmanagmengt] [Translation N/A] 00908 控制单元: 洗涤电机00909 洗涤电机档位 1/2 ( V )00910 危险警报灯指示灯( K6 )00911 后窗玻璃加热指示灯( K10 )00912 窗户调节开关: 左前 ( E40 )( E81 ) 00913 窗户调节开关: 右前00914 窗户调节开关:左后 ( E53 )00915 窗户调节开关: 右后( E55 )00916 后窗闭锁开关 ( E39 )00917 挡风玻璃洗涤间歇控制00918 接线柱 3100919 后风窗洗涤电机 ( V12 )00920 加热外后视镜( Z4/Z5 )00921 加热外后视镜指示灯( K153 ) 00922 洗涤间歇档一档开关( E22 ) 00923 洗涤间歇档二档开关( E22 )00924 大灯清洗继电器 ( J39 )00925 车接线柱 3000927 接线柱 30 ( 右侧 )00928 中央门锁单元: 驾驶员侧 ( F220 ) 00929 中央门锁单元: 乘客侧( F221 ) 00930 中央门锁单元: 左后 ( F222 ) 00931 中央门锁单元: 右后( F223 )00932 玻璃升降器电机: 司机侧 ( V147 ) 00933 玻璃升降器电机: 乘客侧( V148 ) 00934 玻璃升降器电机: 左后 ( V26 ) 00935 玻璃升降器电机: 右后( V27 )00936 玻璃升降器开关: 乘客侧 ( E107 ) 00937 玻璃升降器开关: 左后( E52 ) 00938 玻璃升降器开关: 右后 ( E54 ) 00939 后视镜调节电机: 司机侧( V149 ) 00940 后视镜调节电机: 乘客侧 ( V150 ) 00941 后视镜调节电机: 司机侧 ( V121 ) 00942 后视镜调节电机: 乘客侧 ( V122 ) 00943 加热式后视镜: 司机侧 ( Z4 ) 00944 加热式后视镜: 乘客侧 ( Z5 ) 00945 前部气囊碰撞传感器 ( G190 ) 00946 车尾门遥控控制开关 ( E188 ) 00948 滑动车顶关闭信号00949 行李箱电机 - 已经闭锁00950 行李箱电机 - 已经解锁00951 后盖遥控控制继电器( J398 )或者电机 00952 驾驶员门打开信号00953 车起动锁止继电器 ( J433 )00955 超过匹配限制 : 钥匙 -1-00956 超过匹配限制 : 钥匙 -2-00957 超过匹配限制 : 钥匙 -3-00958 超过匹配限制 : 钥匙 -4-00959 中央门锁(安全)指示灯 K133 00960 中央门锁开关: 司机侧 ( F59 ) 00961 中央门锁开关: 乘客侧 ( F114 ) 00962 报警: 倾斜传感器00963 倾斜传感器电路00964 驾驶员门打开信号: 正极00965 警报喇叭保险丝( S158 )00966 闪光灯保险丝( S151 )00967 闪光灯: 左侧00968 闪光灯: 右侧00969 后风窗加热保险丝 ( S41 )00971 挡风玻璃加热继电器: 左侧 ( J410 ) 00972 挡风玻璃加热继电器: 右侧 ( J411 ) 00973 后风窗加热开关 ( E15 )00974 挡风玻璃加热开关( E180 ) 00975 加热后风窗 ( Z1 )00976 挡风玻璃加热指示灯 ( K122 ) 00977 近光: 左侧 & 右侧00978 近光灯: 左侧 ( M29 )00979 近光灯: 右侧 ( M31 )00980 近光灯保险丝: 左侧 ( S152 ) 00981 近光灯保险丝: 右侧 ( S153 ) 00982 停车灯保险丝: 左侧 ( S154 ) 00983 停车灯保险丝: 右侧 ( S155 ) 00984 灯 ( M4 )00985 灯 ( M5 )00986 制动灯保险丝 ( S156 )00987 制动灯: 左侧 ( M9 )00988 制动灯: 右侧 ( M10 )00989 CCO 保险丝( S157 )00990 CCO00991 车 CCO 激活00993 CCO 未激活00994 司机侧坐椅高度调整传感器 ( G215 )00995 乘客侧坐椅高度调整传感器( G216 )00996 Sensor for Height Adjustable Drivers Headreast (G217) 00997 Motorfor Driver’s Seat Position (V48)00998 Motor for Driver’s Seat Recline (V45)00999 Motor for Front Height: Driver’s Seat (V29)01000 Motor for Rear Height: Driver’s Seat (V30)01001 Motore for Headrest Adjustment: Driver’s Seat (V103) 01002 Switchfor Drivers Height Adjustment: Front: Up (E208) 01003 Switch for Drivers HeightAdjustment: Front: Down (E209) 01004 Switch for Drivers Height Adjustment:Rear: Up (E210) 01005 Switch for Drivers Height Adjustment: Rear: Down (E211)01006 Switch for Drivers Position: Forwards (E212)01007 Switch for Drivers Position: Rearward (E213)01008 Note: Emergency OFF Switch is Active!01009 Sensor for Driver’s Seat Position (G218)01010 Sensor for Driver’s Seat Position (G219)01011 Switch for Driver’s Headrest: Up (E214)01012 Switch for Driver’s Headrest: Down (E215)01013 A/C 压缩机负荷信号01014 温度调节装置风扇输出01015 冷却风扇电路01016 气体弹簧减震器放气阀 ( N106 )01017 气体弹簧减震器压缩机( V65 )01018 冷却风扇 ( V7 )01019 继电器01020 水泵( V36 )01021 EDS 电子差速锁指示灯 ( K81 )01022 车蜂鸣器/锣( H3 )01024 雨水传感器 ( G213 )01025 OBD 灯故障触发失效01026 后部蒸发器鼓风机( V20 )01027 后部暖风鼓风机( V47 )01028 鼓风机继电器( J323 )01029 A/C 空调继电器( J32 )01030 中央门锁钥匙按钮: 司机侧: 已经闭锁01031 中央门锁钥匙按钮: 司机侧: 已经解锁01032 中央门锁钥匙按钮: 乘客侧: 已经闭锁01033 中央门锁钥匙按钮: 乘客侧: 已经解锁 01034 玻璃升降器过热保护: 司机侧 01035 玻璃升降器过热保护: 乘客侧 01036 玻璃升降器过热保护: 左后01037 玻璃升降器过热保护: 右后01038 中央门锁过热保护01039 发动机温度传感器( G2 )01040 ABS/自动变速器电气连接 -2- 01041 牵引力控制系统: 功能正常, 01042 控制单元未编码01043 控制单元软件版本错误01044 控制单元编码错误01045 Tiptronic 开关 ( F189 )01046 制动摩擦片指示灯( K32 )01047 制动/手制动警报灯 ( K7 )01048 柴油机电器指示灯 ( K104 ) 01049 电压供给端子 5001050 预热塞监控装置01051 燃油量伺服电机 ( V117 )01052 节气门位置传感器 ( G157 ) 01053 喷射起始阀( N182 )01054 供电继电器: 端子30 - B+ ( J317 ) 01055 喷射输送开始传感器( G158 ) 01056 功能: 均衡充电01057 功能: 电压恒定充电01058 功能: 电流恒定充电01059 转子位置传感器 ( G159 )01060 点火线圈低温传感器 ( G160 ) 01061 点火线圈高温传感器 ( G161 ) 01062 蓄电池电流减小信号01063 换档杆电子识别开关 ( F271 ) 01064 接线柱 58d: 第二热交换器关闭电磁阀( N317 ) 01068 离合器液压泵继电器( J498 ) 01069 制动压力系统01070 启动马达继电器 ( J53 )01071 离合器踏板位置传感器 ( G162 ) 01072 离合器定位真空泵 ( N183 ) 01073 离合器压力系统01074 离合器定位通风阀 ( N184 )01075 真空泵继电器 ( J318 )01076 液压泵离合器继电器( J319 )01077 制动真空助力器开关( F190 )01078 档位操纵开关 ( F191 )01079 动力转向继电器( J320 )01080 动力转向压力开关( F192 )01081 优先开关阀( N185 )01082 燃油油位过低警告灯( K105 )01083 风挡玻璃清洗液液位过低警告灯 ( K106 ) 01084 0 摄氏度温度警告灯( K107 )01085 4 摄氏度温度警告灯( K108 )01086 车速表车速传感器( G22)01087 基本设定没有执行01088 混合气控制调节 -2-01089 链条涨紧压块放下开关(F204)01090 链条涨紧压块抬起开关 (F203)01091 前顶棚开关 (F202)01092 顶棚取下开关(F171)01093 放置顶棚的仓室盖开关(F201)01094 左顶棚仓室盖开关 -3- (F195)01095 左顶棚仓室盖开关 -2- (F197)01096 左顶棚仓室盖开关 -1- (F199)01097 顶闩上开关 (F172)01098 后行李箱盖关闭开关 (F206)01099 行李箱开关: 已经闭锁01100 行李箱开关: 已经解锁01101 锁止集控门锁释放的开关 (F205) 01102 右顶棚仓室盖开关 3 (F196) 01103 右顶棚仓室盖开关 2 (F198)01104 右顶棚仓室盖开关 1 (F200)01105 电磁阀8 ( N186 )01106 玻璃升降器下行继电器(J291)01107 顶盖检查指示灯(K98)01108 玻璃升降器上行继电器 (J292)01109 顶盖液压泵继电器(J321)01110 顶盖解锁电磁铁 (N187)01111 行李箱锁伺服电机 -1-01112 行李箱锁伺服电机电源供给 01113 行李箱锁伺服电机 -2- 01114 手制动警告灯(F9)01115 显示屏上没有指示01116 顶棚仓室盖释放伺服电机01117 发电机 DF 接线柱处的负荷信号 01118 发动机预热01119 档位识别信号01120 凸轮轴调节 101121 凸轮轴调节 201122 凸轮轴位置传感器 2 ( G163 ) 01123 故障触发01124 充电时间监控01125 进气歧管转换01126 发动机速度信号01127 燃油储备指示灯01128 防盗器钥匙识别传感器 ( D2 ) 01129 S 接线柱( H15 )01130 ABS 操作信号超出公差 01131 闪光灯控制01132 前红外线传感器 ( G166 ) 01133 后红外线传感器 ( G167 ) 01134 警报喇叭( H12 )01135 车辆发动机起动机启动中断 01137 中央门锁: 接触开关01138 中央门锁: 驾驶员门释放 01139 中央门锁: 乘客侧门释放 01140 中央门锁: 行李箱门释放 01141 行李箱释放开关(E165) 01142 中央门锁: 释放电机01143 中央门锁: 闭锁电机01144 中央门锁: 闭锁电机01145 中央门锁: 闭锁电机01146 中央门锁: 释放电机01147 行李箱释放电机 ( V120 ) 01148 门安全保险功能: 激活01149 门安全保险功能: 未激活01150 模拟仪表指针指示01151 柴油机安全停机开关 ( F207 ) 01152 档位监控开关( F209 )01153 自动节油开关( E163 )01154 离合器系统压力开关 ( F210 ) 01155 离合器01156 档位识别开关( F208 )01157 警报喇叭供给电压01158 转向信号供给电压01159 安全保险丝线路01160 预热塞冷却液继电器 ( J325 ) 01161 凸轮轴调节阀输出01162 气缸燃烧断火识别01163 点火故障01165 节流阀体控制单元( J338 ) 01166 发动机扭矩信号01167 满负荷截止阀( N194 )01168 怠速提升阀 ( N177 )01169 门接触开关司机侧 ( F2 ) 01170 喷油持续时间传感器 ( G175 ) 01171 温度传感器: 乘客侧坐椅 ( G60 ) 01172 温度传感器: 司机侧坐椅( G59 ) 01173 坐椅纵向调节电机: 司机侧 ( V28 ) 01174 坐椅高度调节电机: 司机侧 ( V138 ) 01175 坐椅加热调节: 司机侧 ( E94 ) 01176 点火钥匙01177 发动机控制单元未授权01179 点火钥匙匹配错误电器连接故障 01181 初始化: 仅仅识别 2 个钥 01180 发动机/附加电器匙 01182 高度自适应01183 排气净化警告灯( K72 )01184 后出风口温度传感器 ( G174 ) 01185 后部新鲜空气鼓风机 ( V80 ) 01186 后部空气分配调节电机 ( V136 ) 01187 后部温度调节翻板电机( V137 ) 01188 控制单元/电磁铁 : 电器连接01189 气流分配电机: 前 ( V145 )01190 控制单元/伺服电机: 电气连接故障 01191 坐椅调节电机01192 液力偶合器锁止离合器01193 小加热功率继电器( J359 )01194 大加热功率继电器 ( J360 )01195 结束01196 发动机/自动变速器: CAN 数据总线 01197 动力系统数据总线: 无效状态01198 舒适系统数据总线: 无效状态01199 发动机/ABS: 电气连接故障01200 ABS 阀供给电压01201 ABS 泵供给电压01202 诊断线路01203 ABS/仪表板: 电气连接故障01204 发动机温度传感器 ( G27 )01205 全自动空调继电器( J254 )01206 点火开关关闭时间间隔信号01207 控制单元: 辅助加热系统01208 控制单元之间的数据交换01209 发电机端子 W 的速度信号01210 控制学习调节范围01211 安全带涨紧触发器: 司机侧后面( N196 ) 01212 安全带涨紧触发器: 乘客侧后面( N197 ) 01213 安全带涨紧触发器: 中央后面( N198 ) 01214 安全带涨紧碰撞数据已经存储01215 坐椅占用传感器: 司机侧后面 ( G177 ) 01216 坐椅占用传感器: 乘客侧后面( G177 ) 01217 侧面安全气囊触发器: 司机侧 ( N199 ) 01218 侧面安全气囊触发器: 乘客侧 ( N200 ) 01219 后面安全气囊触发器: 司机侧( N201 ) 01220 后面安全气囊触发器: 乘客侧 ( N202 )01221 侧面安全气囊碰撞传感器: 司机侧 ( G179 ) 01222 侧面安全气囊碰撞传感器: 乘客侧 ( G180 ) 01223 中央门锁信号: 已经打开01224 控制单元不能与车速相匹配01225 辅助加热器无线接收器 (R64)01226 碰撞数据侧面安全气囊: 司机侧01227 碰撞数据侧面安全气囊: 乘客侧01228 安全气囊关闭开关: 乘客侧 ( E224 ) 01229 湿度传感器: A/C( G260 )( G261 ) 01231 脚坑温度传感器: 右侧 01230 脚坑温度传感器: 左侧( G262 ) 01232 A/C 压缩机调节阀( N280 ) 01233 加热系统冷却锁止阀(N279)01234 控制单元: 挡风玻璃加热器 ( J505 ) 01235 二次空气喷射电磁阀( N112 ) 01236 换档锁电磁铁 ( N110 )01237 燃油断油阀( N109 )01238 点火提前角调节01239 节气门位置调节旁通阀( N97 ) 01240 节气门位置调节放气阀( N117 ) 01241 EVAP 活性炭罐电磁阀( N115 ) 01242 控制单元中断放大器01243 进气歧管转换阀( N156 )01244 氧传感器加热器控制单元( J208 ) 01245 差压调节. ( J81 )01246 Early Fuel Evap Relay ( J81 ) 01247 EVAP 活性炭罐电磁阀( N80 ) 01248 全负荷加浓双向阀( N54 )01249 喷油器: 1 缸 ( N30 )01250 喷油器: 2 缸 ( N31 )01251 喷油器: 3 缸 ( N32 )01252 喷油器: 4 缸 ( N33 )01253 喷油器: 5 缸 ( N34 )01254 喷油器: 6 缸 ( N35 )01255 喷油器: 7 缸 ( N36 )01256 喷油器: 8 缸 ( N37 )01257 怠速空气控制阀 ( N71 )01258 空气翻板定位器 ( V63 )01259 燃油泵继电器 ( J17 )。
现代索纳塔常见故障及解决方法
现代索纳塔常见故障及解决方法索纳塔是北京现代在2002年向国内推出的首款乘用车。
源自韩国现代的索纳塔在现代产品系列中是一款很朴实耐用的中型车，曾在韩国本土大批用做出租车，现在北京满街跑的是索纳塔系列第六代产品。
本期汽车门诊就索纳塔车主在使用过程中遇到的一些问题和常见故障做一解析。
<P><FONT color=#1a42e6><STRONG>动力单元：</STRONG></FONT></P><P><STRONG>常见故障一</STRONG>：</P><P>动力下降；怠速不稳；油耗增加；冷车着车费劲；间歇有灭车现象。
</P><P>诊断：有可能是保养不及时造成的发动机内部机油变质或油脂沉积，或节气门、油路不畅，严重的有可能部分机件已经损坏。
劣质的油品也是发生上述故障的根源之一，由于国内的油品状况参差不一，如果加了不过关的油极易导致发动机缸内的混合气燃烧不完全，产生积碳，粘在气门的周围就影响了进气门与排气门的闭封性，进而压缩比降低，结果也会表现为车辆动力下降，怠速不稳。
</P><P>解决：依照使用说明书的要求按时按里程保养、清洁相关部位；加油尽量到信誉好的油站；加满油后在油箱中添加一些清积碳的汽油添加剂，跑一段看看是否有所改善；到特约维修站清洗喷油头和气门；检查车辆点火模块是否损坏，如果点火时间不对，每当急加速时也会产生回火、发动机抖等现象。
</P><P><STRONG>常见故障二</STRONG>：</P><P>手动挡车在挂挡时有发自变速箱顶部“咔哒”的一声异响。
</P><P>诊断：一般是挂挡支架发生损坏。
</P><P>解决：手动变速箱在挂挡时动作不宜过猛、过快，否则会损伤挂挡机构。
北京现代车型故障排除3例
北京现代车型故障排除3例作者：***来源：《汽车与驾驶维修（维修版）》2020年第02期关键词：轮胎压力传感器故障现象：一辆2014年产北京现代索纳塔轿车，搭载2.0L发动机和6挡自动变速器，行驶里程3.9万km。
用户反映该车因轮胎漏气导致胎压传感器损坏，在外面的维修店更换后，行驶一段时间胎压提示灯还是点亮（图1）。
检查分析：维修人员接车后检查，故障与用户描述一致。
该车搭载了低配胎压监测系统，即仪表板仅能显示胎压异常，无法提示哪个轮胎出现问题，需人工检测轮胎气压确定。
该车每个轮胎都有胎压传感器，提供信号给接收器，胎压故障灯的状态分为胎压监测系统故障和胎压低等。
了解基本原理后，维修人员开始测量4个轮胎的压力，均正常。
连接诊断仪检测，选择第8代索纳塔车型，进入胎压系统，发现了2个故障码：C1662——自动学习失败;C1312——传感器1通道故障。
该车没有加装导航，排除了导航对胎压信号的干扰。
询问用户得知，该车更换的是左前轮胎压传感器。
为了验证左前轮胎压传感器是否有问题，将该零件拆下后装到正常车辆，发现正常车辆也出现同样的故障，说明该零件有故障。
另外，检查还发现该车更换的胎压传感器是副厂件（图2）。
故障排除：更换原厂轮胎压力传感器后试车，故障不再出现。
回顾总结：对于自学习失败类的故障码，检修时需考虑加装部件对信号的干扰，因为无线电信号的传送障碍会导致传感器学习失败。
故障2关键词：氧传感器故障现象;一辆北京现代瑞纳轿车，搭载1.4L发动机和5挡手动变速器，行驶里程1.9万km。
用户反映该车行驶中发动机故障灯点亮报警。
检查分析：维修人员接车后起动车辆，仪表板中出现发动机故障灯。
用诊断仪检测，发动机系统存在故障码“P0030——氧傳感器加热电路故障B1”。
怀疑发动机控制单元版本问题，清除故障码后对控制单元进行升级，试车故障没有出现，于是将车辆交付用户。
第2天车辆再次进店，用诊断仪检测，故障码和之前一样。
分析故障原因可能有控制单元故障、相关线路故障及氧传感器自身故障等。
北京现代名驭索纳塔故障2例
北京现代名驭\索纳塔故障2例作者：来源：《汽车与驾驶维修》2011年第10期故障1故障现象：一辆2011年产北京现代名驭轿车，搭载β型发动机，手动变速器，行驶里程200km。
用户反映该车蓄电池的电量经常不足。
检查分析：维修人员接车后进行初步检查，发现该车加装了防盗器。
征得用户同意后，拆除了该防盗器。
测量休眠电流为0.02A，发电机输出电压为14.2V，均为正常。
由于一时检查不出其他问题，于是交车，让用户继续观察。
2天后电话回访，用户反映故障仍然存在。
为彻底排除故障，维修人员建议用户将车留厂检查。
车辆再次进厂后，维修人员将蓄电池拆下。
将蓄电池放置2天后测量其容量，发现完全正常。
这样便排除了蓄电池的质量问题，可以肯定车辆存在漏电故障。
但无论怎样测量，车辆的休眠电流总是在0.02A以下，这使得故障诊断陷入了僵局。
与用户进一步沟通，得到了一个非常重要的情况。
用户反映，该车后风挡除霜器有时无法关闭。
于是维修人员了解了该车的除霜系统工作原理，准备对这一系统进行详细检查。
该车为顶级配置手动豪华车型，设有车外后视镜及后风挡除霜功能。
除霜器由空调控制单元进行控制，在发电机输出电压正常时，打开除霜开关，除霜器工作15～20min后会自动关闭。
若在除霜器工作期间再次按下除霜按钮，除霜器也会关闭。
若发电机输出电压过低时，除霜器将无法打开。
通过反复试验，终于出现了用户所反映的情况，此时按下除霜开关无法关闭除霜器(图1)。
关闭点火开关后，除霜指示灯仍未熄灭，而是过了30s后才自行熄灭。
这显然不正常，因为点火开关关闭后，发电机不再发电，所以大负荷的用电设备都应立即卸载。
除霜器属于重载用电设备，按照设计规则，此时不应继续工作。
但是再次打开点火开关后，反复操作除霜开关，这种现象不再出现。
笔者意识到，上述异常现象不出现，不等于问题已经解决，而应将这一现象作为解决问题的切入点。
为观察方便，拆除了后风挡两侧的内饰板，将试灯与除霜器并联。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
**北京现代索纳塔故障码表
P0030氧传感器加热控制电路故障（排1传感器1）
P0031氧传感器加热控制电路电压低（排1传感器2）P0032氧传感器加热控制电路电压低（排1传感器1）P0106MAP/Baro压力异常
P0107Map传感器输入电压低
P0108Map传感器检测范围高
P0112进气温度传感器输入电压低
P0113进气温度传感器输入电压高
P0116发动机冷却水温度电路范围/性能故障
P0117发动机冷却水温度电路输入电压低
P0118发动机冷却水温度电路输入电压高
P0121节气门位置传感器电路范围/性能故障
P0122节气门位置传感器电路输入电压低
P0123节气门位置传感器电路输入电压高
P0130氧传感器电路故障（排1传感器1）
P0131氧传感器电路电压低（排1传感器1）
P0132氧传感器电路电压高（排1传感器1
P0133氧传感器电路响应慢（排1传感器1
P0134检测出氧传感器电路无活性（排1传感器1）
P0230燃油泵继电器故障
P0261汽缸1喷油器电路输入电压低
P0262汽缸1喷油器电路输入电压高
P0264汽缸2喷油器电路输入电压低
P0265汽缸2喷油器电路输入电压高
P0267汽缸3喷油器电路输入电压低
P0268汽缸3喷油器电路输入电压高
P0270汽缸4喷油器电路输入电压低
P0271汽缸4喷油器电路输入电压高。
