现代索娜塔2.0发动机电气系统21

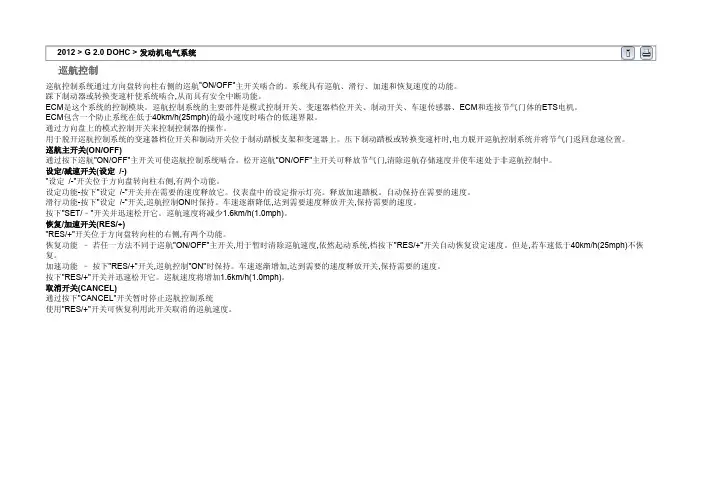

巡航控制系统通过方向盘转向柱右侧的巡航"ON/OFF"主开关啮合的。
系统具有巡航、滑行、加速和恢复速度的功能。
踩下制动器或转换变速杆使系统啮合,从而具有安全中断功能。
ECM 是这个系统的控制模块。
巡航控制系统的主要部件是模式控制开关、变速器档位开关、制动开关、车速传感器、ECM 和连接节气门体的ETS 电机。
ECM 包含一个防止系统在低于40km/h(25mph)的最小速度时啮合的低速界限。
通过方向盘上的模式控制开关来控制控制器的操作。
用于脱开巡航控制系统的变速器档位开关和制动开关位于制动踏板支架和变速器上。
压下制动踏板或转换变速杆时,电力脱开巡航控制系统并将节气门返回怠速位置。
巡航主开关(ON/OFF)通过按下巡航"ON/OFF"主开关可使巡航控制系统啮合。
松开巡航"ON/OFF"主开关可释放节气门,清除巡航存储速度并使车速处于非巡航控制中。
设定/减速开关(设定 /-)"设定 /-"开关位于方向盘转向柱右侧,有两个功能。
设定功能-按下"设定 /-"开关并在需要的速度释放它。
仪表盘中的设定指示灯亮。
释放加速踏板。
自动保持在需要的速度。
滑行功能-按下"设定 /-"开关,巡航控制ON 时保持。
车速逐渐降低,达到需要速度释放开关,保持需要的速度。
按下"SET/–"开关并迅速松开它。
巡航速度将减少1.6km/h(1.0mph)。
恢复/加速开关(RES/+)"RES/+"开关位于方向盘转向柱的右侧,有两个功能。
恢复功能 – 若任一方法不同于巡航"ON/OFF"主开关,用于暂时清除巡航速度,依然起动系统,档按下"RES/+"开关自动恢复设定速度。
但是,若车速低于40km/h(25mph)不恢复。
加速功能 – 按下"RES/+"开关,巡航控制"ON"时保持。

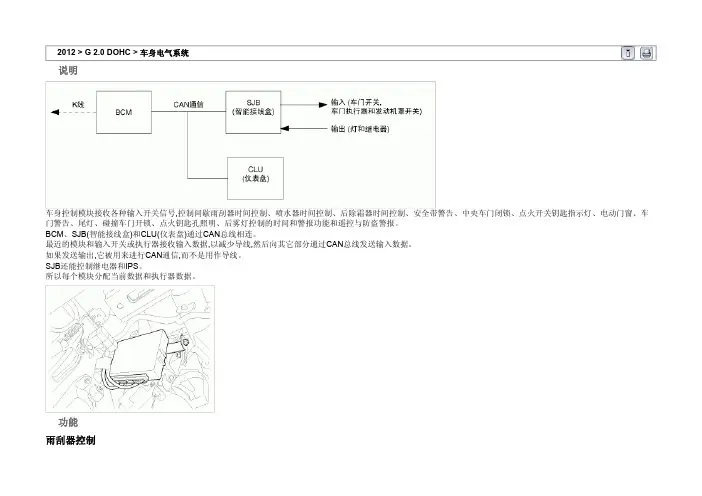

现代索娜塔2.0车身BCM(车身控制模块)36
工作
室内灯ON
IGN1 OFF和4车门开关OFF 启动室内灯ON持续30秒
- 即使IGN1 ON,不允许灯闪烁。 - 室内灯照射应超过32步。
初始 条件
意外
工作
状态
初始 条件
意外
工作
状态
室内灯ON 20分钟 IGN1 OFF和4车门开关OFF 启动室内灯ON持续30秒
室内灯减光 IGN1 OFF和4车门开关OFF和 (遥控器开锁或钥匙插入开关ON→OFF) 启动室内灯ON持续30秒
- 驾驶席安全带警告灯停止闪烁6秒 - 间歇蜂鸣器警告停止6秒 - 自动状态变为点火开关 1 OFF
说明 说明 说明 说明
初始条件 事件
工作
状态
点火开关1 ON,未佩戴驾驶席安全带 驾驶席安全带开关佩戴状态
- 间歇蜂鸣器警告停止6秒 - 自动状态变为IG1 ON、驾驶席安全带佩戴
说明
T1: 6±1秒,T2: 1±0.1秒,T3: 1±0.1秒
T1: 6秒,T2: 100秒 2. 未佩戴→佩戴
T1: 6秒,T2: 100秒 3. 模式结束
模式完成后,IGN1 ON时,不能激活此状态和安全带状态不改变。
T1: 6秒,T2: 100秒
钥匙操作警告
1. 当驾驶席车门开关ON及钥匙ON时,间歇蜂鸣器每隔1秒ON。 2. 在间歇蜂鸣器输出期间,如果满足点火开关钥匙转至OFF且驾驶席车门开关关闭,输出是OFF。 3. IGN1 ON时,输出是OFF。
: FOB插入OFF->ON或ACC OFF->ON或IGN1 OFF->ON或IGN2 OFF->ON(SMK)
状态说明
1. 室内灯OFF
状态
北京现代特拉卡TERRACAN整车电路图手册
变速挡位开关，防盗 倒车灯，室内镜 非常灯开关 速度传感器，自动灯光 气囊 气囊警告灯，ABS 控制模块
鼓风机和空调，ETACM，后除霜继电器 电热椅 天窗，后雨刷和喷水，雨水传感器 起动继电器，防盗继电器
SD-4 发动机室保险丝和继电器盒
位置
电路图
TODAY 汽车维修资料工作室 QQ:634179279
ECM(COVEC-F) ECM(COVEC-F)
照明灯，组合灯 牌照灯，组合灯 ABS 控制模块 电脑(COVEC-F)，EGR 控制模块 散热器風扇继电器，冷凝器風扇继电器
ABS 控制模块 前雨刷与喷水器
附件继电器 电源插座 起动继电器，点火开关 空调继电器，冷凝器風扇 ABS 控制模块 电动门窗继电器，大灯喷水继电器 尾灯继电器 ABS 控制模块 燃油泵，电脑板，点火信号反馈傳感器 A/C,TCM,自诊断插头，ETACM,蜂鸣器，倒车镜折叠 收录机，门空灯，头顶灯
E2MB001B
保险丝与继电器
线路
NO 11 12 13 14 15 16 17 18 19 20 保险丝 21 22 23
24
25
26
27
28
29 蓄电磁
IGN.2
A/CON
主保险丝
ABS.1 P/WDW
LAMP
ABS.2
FUEL PUMP 动力插座
动力插座
SD-5
TODAY 汽车维修资料工作室 QQ:634179279
SD-2
保险丝与继电器
室内保险丝盒
位置
E2MB0010
电路图
TODAY 汽车维修资料工作室 QQ:634179279
E2MB001A
北京现代索纳塔维修手册_0081-0120
图 2-163 检查推杆长度
ldjauto@;ldjauto126@;013809031422
北京现代轿车维修手册-李东江汽车工作室
④检查自动张紧器时，如图 2-164 所示，要水平夹住自动张紧器。为防止自动张紧器的 损坏，应用软垫夹住自动张紧器推入推杆，如果伸缩自如，则应更换张紧器。好的张紧器在 推入推杆时应有适当的阻力。
in 段)
皮磨损、颜色变白、结构不 ⑧皮带侧面严重磨损
室 s 明确)
东江汽车；工ldj作auto126@ ⑤齿条严重磨损(最后阶 受 负 荷 时 齿 条 磨 损 剥 皮 ( 齿
李 om 段)
条宽度减小)
126.c ⑨皮带侧面产生裂纹
ldjauto@
三、正时皮带及附件的安装 ①如图 2-166 所示安装曲轴正时齿轮 B，安装时应注意发兰盘方向不正确时有可能 使皮带受损。 ②垫外侧加一层机油后安装在右侧时：应确认平衡轴是否如图 2-167 所示的方向安 装。
图 2-179 对准曲轴正时齿轮正时标记
ldjauto@;ldjauto126@;013809031422
北京现代轿车维修手册-李东江汽车工作室
图 2-180 对准机油泵正时齿轮正时标记 (17)张紧轮和曲轴正时齿轮上安装正时皮带并用左手抓紧张紧轮上的正时皮带。 (18)用右手拉正时皮带，将皮带安装在机油泵正时齿轮上。 (19)将正时皮带安装在惰轮上。 (20)将正时皮带安装在进气正时齿轮上。 (21)旋转进排气凸轮轴正时齿轮对准正时标记。 (22)在张紧轮上带上皮带后拔出自动张紧器固定销。 (23)如图 2-181 所示，旋转曲轴确认正时标记是否正确。 (24)拆卸自动张紧器定位销。 (25)曲轴顺时针方向旋转两周，等待 15min 后检查“A”间隙，如图 2-182 所示(张
现代索娜塔2.0车电气系统保险丝和继电器68
2012 > G 2.0 DOHC > 车身电气系统

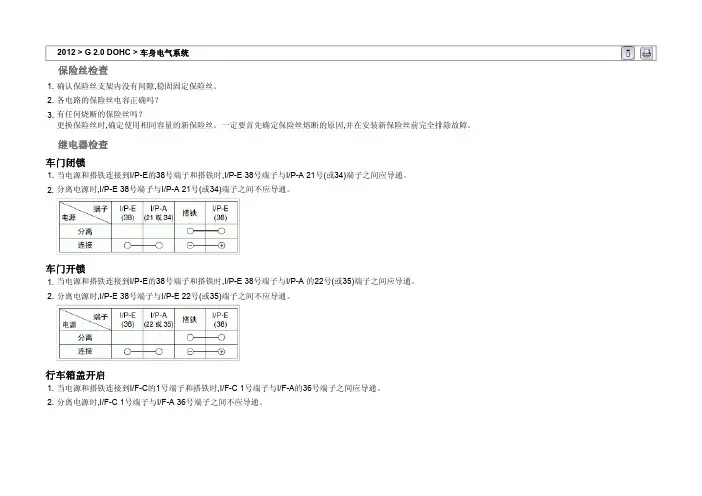

保险丝检查
1.确认保险丝支架内没有间隙,稳固固定保险丝。
2.各电路的保险丝电容正确吗？
3.有任何烧断的保险丝吗？
更换保险丝时,确定使用相同容量的新保险丝。
一定要首先确定保险丝熔断的原因,并在安装新保险丝前完全排除故障。
继电器检查
车门闭锁
1.当电源和搭铁连接到I/P-E的38号端子和搭铁时,I/P-E 38号端子与I/P-A 21号(或34)端子之间应导通。
2.分离电源时,I/P-E 38号端子与I/P-A 21号(或34)端子之间不应导通。
车门开锁
1.当电源和搭铁连接到I/P-E的38号端子和搭铁时,I/P-E 38号端子与I/P-A 的22号(或35)端子之间应导通。
2.分离电源时,I/P-E 38号端子与I/P-E 22号(或35)端子之间不应导通。
行车箱盖开启
1.当电源和搭铁连接到I/F-C的1号端子和搭铁时,I/F-C 1号端子与I/F-A的36号端子之间应导通。
2.分离电源时,I/F-C 1号端子与I/F-A 36号端子之间不应导通。
拆卸
室内接线盒(SJB)
1.分离蓄电池负极(-)端子。
2.拆卸仪表板下板(A)。
(参考BD部分-"仪表盘")
3.从智能接线盒的保险丝侧分离连接器(A)。
4.拧下固定螺母(2个)后,拆卸智能接线盒。
5.分离智能接线盒的背侧连接器。
安装
1.安装智能接线盒。
2.安装仪表板下板。
3.检查所有系统是否工作正常。
汽车维修手册资料电路图
汽车维修手册资料电路图淘宝店:本田车系2009广州本田CITY锋范原厂维修手册 2007本田Acura讴歌RL中文原厂维修手册 2009本田Acura讴歌TL中文原厂维修手册 2002至2004本田stream时韵维修手册 2004本田stream原厂维修手册增补版 2007东风本田新CR-V原厂维修手册 2004东风本田CR-V原厂维修手册 2009东风本田思域原厂维修手册 2007东风本田思域原厂维修手册 2006东风本田思域原厂维修手册 2006本田思域混合动力技术培训手册2005广州本田奥德赛原厂维修手册 2006广州本田奥德赛维修手册2002广州本田奥德赛原厂维修手册 2004广州本田飞度原厂维修手册2006广州本田飞度原厂维修手册增补版 2008广州本田飞度原厂维修手册2009广州本田飞度原厂维修手册2006广州本田思迪CITY维修手册 2008广州本田思迪维修手册增补版2008广州本田新雅阁原厂维修手册2008广州本田雅阁原厂培训资料2008广州本田雅阁原厂维修手册增补版 2008广州本田雅阁音响导航原厂培训2006广州本田雅阁原厂维修手册2003广州本田2.3雅阁原厂维修手册2001广州本田雅阁原厂维修手册丰田车系2010广汽丰田凯美瑞油电混合动力维修手册第一册2010广汽丰田凯美瑞油电混合动力维修手册第二册 2010广汽丰田凯美瑞油电混合动力维修手册第三册 2010广汽丰田凯美瑞油电混合动力维修手册第四册2010广汽丰田凯美瑞油电混合动力全车电路图 2010广汽丰田凯美瑞油电混合动力损伤维修手册 2010广汽丰田凯美瑞油电混合动力新车特性 2010广汽丰田凯美瑞油电混合动力新车培训2010广汽丰田凯美瑞油电混合动力用户手册+应急指南2008广汽丰田凯美瑞原厂维修手册 2009广汽丰田汉兰达原厂维修手册第一册2009广汽丰田汉兰达原厂维修手册第二册 2009广汽丰田汉兰达原厂维修手册第三册 2009广汽丰田汉兰达原厂维修手册第四册 2009广汽丰田汉兰达原厂维修手册第五册 2009广汽丰田汉兰达原厂新车特性 2007丰田汉兰达原厂维修手册 2010一汽丰田皇冠原厂培训手册2010一汽丰田皇冠原厂全车电路图 2004一汽丰田皇冠原厂维修手册 2006一汽丰田皇冠彩色电路图2006一汽丰田皇冠原厂维修手册增补篇 2007一汽丰田卡罗拉原厂维修手册2007丰田FJ酷路泽原厂维修手册2007丰田FJ酷路泽原厂技术培训 2008广州丰田雅力士原厂维修手册 2000一汽丰田花冠原厂维修手册 2004一汽丰田花冠原厂电路图2003一汽丰田花冠轿车维修手册2005丰田雷克萨斯GS430原厂中文培训资料 2005丰田雷克萨斯GS430.GS300原厂中文培训资料 2005丰田雷克萨斯GS430.GS300维修手册(英文版) 丰田雷克萨斯LS430电器维修手册中文版雷克萨斯A761E波箱原厂维修手册丰田雷克萨斯IS200维修手册丰田凌志LS400原厂中文维修手册丰田陆地巡洋舰维修手册一汽丰田特锐原厂维修手册2006一汽丰田威驰电路图(增补版) 一汽丰田威驰原厂维修手册一汽丰田威姿原厂维修手册丰田系列发动机原厂维修手册2005一汽丰田锐志原厂维修手册日产车系2008东风日产天籁原厂维修手册 2006东风日产天籁原厂维修手册 2004东风日产天籁原厂维修手册东风日产新天籁原厂技术培训 2006东风日产轩逸维修资料2008东风日产奇骏原厂维修手册2008东风日产新奇骏T31原厂培训教材 2003日产奇骏T30维修手册2001日产奇骏T30维修手册2008郑州日产御轩原厂维修手册 2006东风日产轩逸原厂维修手册 2006东风日产轩逸G11原厂技术培训 2006日产淑女跑车350Z原厂维修手册 2006日产风雅原厂维修手册 1999日产碧莲W41原厂维修手册 2001日产佳奔E25原厂维修手册2005东风日产骐达原厂维修手册 2005东风日产颐达原厂维修手册 2007东风日产骊威原厂维修手册 2006东风日产骏逸原厂维修手册 94-98日产风度A32原厂维修手册 2001日产风度A33原厂维修手册 2001风神蓝鸟全车维修手册 2002日产风神蓝鸟二代原厂维修手册 2004日产风神蓝鸟智尊原厂维修手册 2005日产尼桑贵仕V42原厂维修手册 2007日产尼桑贵仕维修手册 1997日产途乐Y61原厂维修手册 1999日产途乐Y61原厂维修手册 2001日产途乐Y61原厂维修手册 2004日产西玛F50原厂维修手册 2005日产西玛F50原厂维修手册 94-97日产阳光B14原厂维修手册 2002日产阳光N16原厂维修手册 2003东风日产阳光EQ7202原厂维修手册 2005东风日产阳光EQ7202原厂维修手册 2005郑州日产皮卡P27原厂维修手册2006郑州日产皮卡P31原厂维修手册 2007郑州日产SUV奥丁原厂维修手册 2004郑州日产帕拉丁原厂维修手册 2001日产皮卡D22原厂维修手册 94-99日产皮卡D22原厂维修手册马自达车系2008一汽马自达M5原厂维修手册 2008长安马自达2原厂维修手册 2008长安马自达2原厂技术培训 2010长安马自达M3原厂维修手册 2010长安马自达M3原厂技术培训手册2006长安马自达M3原厂维修手册 2008马自达RX-8维修手册 2009马自达M6睿翼维修手册2009一汽马自达M6睿翼原厂技术培训 2007一汽马自达M6原厂维修手册2006一汽马自达M6原厂维修手册 2005马自达M6自动变速器原厂维修手册 2005马自达M6维修车间操作手册 2010新一代普利马维修技术原厂培训 2005海南马自达普利马原厂维修手册 2004海南普利马原厂维修手册2003海南马自达福美来原厂维修手册 2006海南马自达福美来二代原厂维修手册 2009海马VT2无级变速器维修手册 2004马自达MPV自变速驱动桥维修手册2001马自达MPV原厂维修手册三菱车系2007长丰猎豹CS6原厂维修手册 2009长丰猎豹CS7原厂维修手册长丰猎豹吉普汽车维修手册长丰猎豹汽车原厂技术培训东南得利卡原厂维修手册东南富利卡原厂维修手册东南戈蓝汽车原厂维修手册东南菱帅原厂维修手册东南菱绅原厂维修手册东南系列发动机变速器原厂维修资料三菱戈蓝原厂维修手册2008三菱格蓝迪原厂维修手册2007三菱格蓝迪原厂维修手册 2006三菱格蓝迪原厂维修手册(中国版补充) 2004三菱格蓝迪原厂维修手册2007三菱蓝瑟原厂维修手册三菱戈蓝蓝瑟维修手册2008北京欧蓝德原厂维修手册2006北京欧蓝德原厂维修手册 2004北京欧蓝德原厂维修手册2002三菱帕杰罗速跑原厂维修手册 2004三菱帕杰罗速跑P45维修手册 2008三菱帕杰罗原厂维修手册三菱帕杰罗V73全车原厂车间检修手册三菱帕杰罗V73原厂维修手册三菱帕杰罗原厂维修手册三菱系列发动机变速器维修手册铃木车系2007铃木吉姆尼原厂维修手册 2009长安铃木新天语SX4自动变速器维修手册2009长安铃木新天语SX4原厂维修手册 2007长安铃木天语SX4维修手册长安铃木天语SX4轿车CNG系统维修手册 2006铃木超级维特拉原厂维修手册长安铃木羚羊原厂维修手册 2005长安铃木燕雨原厂维修手册昌河铃木北斗星微型客车原厂维修手册 2006昌河爱迪尔原厂维修手册铃木SOLIO所力歐(1.3L)维修手册斯巴鲁车系2008斯巴鲁森林人原厂维修手册2006斯巴鲁森林人原厂维修手册 2005斯巴鲁森林人原厂维修手册 2004斯巴鲁森林人原厂维修手册 2006斯巴鲁翼豹原厂维修手册 2005斯巴鲁翼豹原厂维修手册 2007斯巴鲁力狮原厂维修手册2006斯巴鲁力狮原厂维修手册 2005斯巴鲁力狮原厂维修手册现代车系2009北京现代索纳塔领翔NFC维修手册 2009北京现代索纳塔领翔NFC培训手册 2009北京现代索纳塔EF名驭电路图 2007北京现代索纳塔自动波电路图北京现代现代索纳塔维修手册北京现代索纳塔发动机培训2005北京现代索纳塔NF御翔原厂维修手册 2008北京现代索纳塔NF御翔原厂全车电路图北京现代索纳塔御翔NFC培训手册 2009北京现代伊兰特原厂维修手册 2008北京现代伊兰特悦动原厂维修手册北京现代伊兰特原厂技术培训手册2007北京现代伊兰特原厂全车电路图 2004北京现代伊兰特原厂维修手册2008北京现代途胜原厂全车电路图 2009北京现代途胜原厂全车电路图 2009北京现代途胜原厂维修手册北京现代途胜原厂技术培训教材2004北京现代途胜原厂维修手册 2009北京现代雅申特原厂维修手册 2008北京现代雅绅特原厂全车电路图 2006北京现代雅绅特原厂维修手册 2006华泰现代圣达菲原厂维修手册 2008华泰现代新圣达V6原厂维修手册华泰现代圣特菲原厂技术培训教材华泰现代特拉卡原厂维修手册现代特拉卡柴油发动机原厂维修手册现代酷派跑车原厂全车电路图现代XG君爵原厂维修手册 2004现代雅科仕原厂维修手册起亚车系2005东风起亚赛拉图原厂维修手册 2005东风悦达起亚千里马原厂维修手册东风悦达千里马原厂维修手册东风悦达起亚千里马原厂维修培训手册 2009东风悦达起亚福瑞迪原厂技术培训 2009起亚狮跑20DOHCVVT维修手册 2007起亚狮跑原厂维修手册2006起亚狮跑原厂全车电路图2003东风悦达起亚远舰维修手册东风悦达起亚远舰新车技术培训教材起亚嘉华原厂维修手册东风悦达起亚嘉华原厂培训资料东风悦达起亚嘉华原厂全车电路图 2003东风起亚悦达嘉华3.5维修手册大宇车系大宇希望原厂维修手册大宇(DAEWOO)LEGANZA典雅轿车全车线路图大宇(DAEWOO)兰龙轿车原厂全车线路图大宇蓝龙新巧龙旅行家典雅维修手册大宇王子超级沙龙轿车电控燃油喷射系统维修手册大宇Daewoo贵族希望ESPERO轿车电喷系统维修手册大宇蓝龙电器系统维修手册大宇蓝龙发动机电控系统检修大宇系列汽车电气元件位置及电路图全集通用车系2009上海通用别克新君威原厂维修手册 2003上海通用别克君威原厂维修手册2009上海通用别克新君越原厂维修手册 2008上海通用别克君越原厂维修手册2008上海通用别克君越混合动力维修手册 2008通用别克君越6T40自动变速箱维修手册 2006上海通用别克君越原厂维修手册 2006上海通用别克GL8原厂维修手册 2006上海通用别克GL8陆尊原厂维修手册 2005上海通用别克GL8陆尊原厂维修手册 2003上海通用别克GL8原厂维修手册增补本 2001上海通用别克GL8原厂维修手册上海通用别克GL8陆尊原厂维修手册 2005通用别克荣御原厂维修手册2005上海通用荣御原厂技术培训资料上海别克新世纪原厂维修手册2000通用别克新世纪GL GLX GS维修手册 2003上海通用别克世纪维修手册2008通用凯迪拉克CTS原厂维修手册 2007凯迪拉克(ESCALADE)凯雷德维修手册 2006通用凯迪拉克SGM980原厂维修手册 2005通用凯迪拉克XLR原厂维修手册2005通用凯迪拉克SRX原厂维修手册 2005通用凯迪拉克CTS原厂维修手册 2005通用凯迪拉克CRX原厂维修手册上海通用凯迪拉克原厂技术培训教材 2010上海通用别克凯越原厂全车电路图 2008上海通用别克凯越原厂维修手册 2008上海通用别克新凯越培训手册 2004上海通用别克凯越原厂维修手册上海通用别克凯越HRV维修手册2010上海通用林荫大道原厂维修手册 2007上海通用林荫大道原厂维修手册2010雪佛兰新赛欧原厂技术培训手册 2005上海通用赛欧原厂维修手册2003上海通用赛欧维修手册上海别克赛欧轿车维修手册全车电路图 2007上海通用雪佛兰乐骋原厂维修手册 2007上海通用雪佛兰景程原厂维修手册 2006上海通用雪佛兰景程维修手册2005上海通用雪佛兰景程原厂维修手册 2007上海通用雪佛兰乐风原厂维修手册 2009上海通用雪佛兰科鲁兹原厂维修手册 2007通用雪佛兰科帕奇C100原厂维修手册上海通用五菱SPARK原厂维修手册福特车系2008长安福特福克斯原厂维修手册 2005长安福特福克斯原厂维修手册 2007长安福特蒙迪欧智胜原厂维修手册长安福特蒙迪欧原厂维修手册长安福特蒙迪欧维修手册增补版福特蒙迪欧5速变速箱原厂维修手册长安福特蒙迪欧原厂技术培训手册 2009长安福特嘉年华电气原厂维修手册 2008长安福特嘉年华原厂维修手册 2005长安福特嘉年华电气维修手册 2003长安福特嘉年华原厂维修手册 2005福特领航员原厂维修手册 2005福特翼虎原厂维修手册2007福特S-MAX原厂维修手册2007长安福特S-MAX原厂技术培训资料道奇车系道奇大捷龙中文维修手册道奇捷龙汽车维修手册克莱期勒300C维修技术培训手册 Chrysler Neon 2000 彩虹原厂维修手册STRATUS 2000道奇原厂维修手册克莱斯勒倪虹原厂维修手册克莱斯勒土星原厂手册克莱斯勒北京切诺基维修手册雪铁龙车系2006东风雪铁龙凯旋维修手册东风雪铁龙凯旋原厂培训与电路图东风雪铁龙雪铁龙C2维修手册 2007东风雪铁龙毕加索原厂维修手册东风雪铁龙毕加索全车原厂电路图东风雪铁龙毕加索轿车结构与维修东风雪铁龙毕加索原厂维修手册东风雪铁龙塞纳维修手册东风雪铁龙爱丽舍原厂维修手册东风雪铁龙爱丽舍全车电路图东风雪铁龙爱丽舍轿车维修手册神龙富康988EX维修手册神龙富康ZX维修手册富康988轿车电气元件位置与电路图神龙富康自动变速器维修手册神龙富康全车电路图神龙富康电喷发动机修理手册标致车系东风标致307原厂维修手册2008东风标致307二厢2.0原厂电路图 2007东风标致307CMS 2.0 原厂电路图东风标致307 1.6自动档VAN+CAN全车电路图东风标致307多路传输系统培训东风标致307原厂技术培训手册东风标致206原厂电气维修手册东风标致206原厂技术培训手册 2010东风标致408原厂技术培训手册菲亚特车系菲亚特维修手册南京菲亚特派力奥维修手册南京菲亚特西耶那维修手册新雅途EPS维修资料英国车系路虎汽车维修手册南京名爵原厂维修手册上汽荣威原厂维修手册大众车系2010一汽大众CC原厂维修手册 2010一汽大众CC原厂技术培训手册 2010一汽大众CC原厂保养手册 2009一汽大众高尔夫A6原厂维修手册 2009上海大众途观原厂培训手册 2009上海大众朗逸原厂维修手册2009上海大众朗逸原厂全车电路图 2005一汽大众开迪Caddy原厂维修手册2005一汽大众开迪Caddy原厂技术培训手册 2005一汽大众开迪Caddy原厂全车电路图 2009一汽大众速腾原厂维修手册2009一汽大众速腾1.4T原厂技术培训一汽大众速腾09G波箱阀体分解图2006一汽大众速腾原厂维修手册2010一汽大众迈腾原厂电路维修手册 2009一汽大众迈腾原厂电路维修手册2009一汽大众迈腾新技术原厂培训 2009一汽大众迈腾1.4T原厂维修手册 2007一汽大众迈腾原厂维修手册 2009大众辉腾原厂技术培训手册 2009上海大众帕萨特新领驭电路图 2007上海大众帕萨特领驭原厂维修手册 2005帕萨特GLI原厂全车电路图上海大众PASSAT领驭售后技术培训上海大众帕萨特B5原厂维修手册2001-2003波罗1.4中文原厂维修手册 2007上海大众波罗劲情劲取原厂维修手册上海大众POLO 维修手册2005POLO GP上海大众内部培训资料 2004上海大众桑塔纳3000维修手册上海大众桑塔纳2000维修手册桑塔纳01N自动变速箱维修手册2008上海大众新桑塔纳全车电路图上海大众斯柯达法比亚原厂维修手册 2003上海大众途安原厂维修手册2004上海大众途安原厂维修手册上海大众途安内部技术培训教材上海大众途锐维修手册一汽大众宝来原厂维修手册 2004一汽大众宝来原厂技术培训教材一汽大众宝来全车电路图2008一汽大众新宝来原厂维修手册 2006一汽大众宝来维修手册2004一汽捷达原厂维修手册2006一汽大众捷达原厂全车电路图 2005一汽大众捷达原厂全车电路图一汽大众捷达柴油车维修手册一汽捷达都市先锋维修手册一汽捷达电喷系列轿车维修手册 2003上海大众高尔维修手册奥迪车系一汽大众奥迪A6L C6原厂维修手册一汽大众奥迪A6原厂维修手册一汽大众奥迪A6原厂技术培训一汽大众奥迪A4原厂维修手册一汽大众奥迪A4原厂技术培训奥迪A6维修手册奥迪Q7原厂全车电路图奥迪Q7原厂车间维修手册奥迪Q7原厂自学培训手册奥迪TT原厂自学手册2008奥迪TT原厂电路维修手册奥迪A8原厂维修手册奥迪A8原厂技术培训资料欧洲车系绅宝系列车型中文维修资料欧宝系列车型中文维修资料沃尔沃系列车型中文维修资料奔驰系列车型中文维修资料宝马系列车型中文维修资料比亚迪车系2008比亚迪F0原厂维修手册2008比亚迪F0电喷系统维修手册 2008比亚迪F1厂家技术培训手册 2007比亚迪F3 F3-R原厂维修手册 2007比亚迪F3发动机电喷系统维修手册2007比亚迪F3维修站培训教材 2006比亚迪F3原厂维修手册2009比亚迪F6原厂维修手册2009比亚迪S8原厂维修手册 2009比亚迪S8厂家内部培训教材奇瑞车系2008奇瑞A520原厂维修手册 2009奇瑞A3原厂维修手册 2011奇瑞新A3原厂维修手册 2009奇瑞威麟V5原厂维修手册奇瑞东方之子原厂维修手册奇瑞风云系列车型原厂维修手册奇瑞旗云A15原厂维修手册 2007奇瑞新A15旗云维修手册奇瑞瑞虎原厂维修手册 2010奇瑞瑞麒G6原厂维修手册 2010奇瑞瑞麒G5原厂维修手册 2008奇瑞瑞麒2原厂维修手册奇瑞QQ原厂维修手册长城车系长城风骏原厂维修手册长城哈弗原厂维修手册长城嘉誉原厂维修手册长城酷熊原厂维修手册长城精灵原厂维修手册长城赛铃原厂维修手册长城赛弗原厂维修手册长城炫丽原厂维修手册长城赛影原厂维修手册吉利车系2010吉利帝豪原厂维修手册 2007吉利金刚原厂维修手册吉利美人豹跑车维修手册2010吉利熊猫原厂电气维修手册 2009吉利远景原厂技术培训手册 2006吉利远景原厂维修手册吉利自由舰维修手册吉利FC-1全自动汽车空调维修手册吉利优利欧汽车电路图册中兴汽车中兴皮卡原厂维修手册中兴汽车无限原厂维修手册中兴威虎发动机原厂维修手册江铃汽车江铃陆风风华原厂维修手册江铃陆风风尚原厂维修手册江铃陆风原厂维修手册江铃宝典皮卡原厂维修手册江铃全顺原厂维修手册力帆汽车重庆力帆520原厂维修手册重庆力帆620原厂维修手册江淮汽车江淮宾悦原厂维修手册江淮瑞风原厂维修手册华晨汽车华晨中华轿车原厂维修手册华晨中华骏捷原厂维修手册华晨金杯海狮维修手册丰田海狮面包车维修手册华普汽车华普海锋原厂维修手册华普海尚原厂维修手册华普海迅原厂维修手册华普海域原厂维修手册华普海悦原厂维修手册哈飞汽车哈飞民意原厂维修手册哈飞赛马原厂维修手册哈飞赛豹电控维修手册长安汽车长安CM8原厂维修手册长安奔奔原厂维修手册长安之星原厂维修手册长安志翔原厂维修手册福田汽车北汽福田原厂维修手册福田蒙派克原厂维修手册双环汽车双环CEO原厂维修手册双环小贵族原厂维修手册一汽汽车天津夏利汽车维修手册一汽华利维修手册一汽佳宝原厂维修手册。
现代索娜塔2.0车身BCM(车身控制模块)37
2012 > G 2.0 DOHC > 车身电气系统 使用GDS,进行故障诊断
1.可通过GDS 更快地诊断车身控制模块。
BCM 与GDS 进行通信,读取输入/输出值,驱动执行器。
2.选择车型菜单和车身控制模块诊断车身控制模块的功能。
3.根据BCM 当前的输入/输出数值,"当前数据流"。
它提供电源、转向信号/制动灯、大灯、车门、门锁、室外后视镜、雨刮器、自动灯光和遥控器等的BCM 输入/输出状态信息。
A.BCM 维修数据
B.CLU(仪表盘)维修数据
C.SJB(智能接线盒)维修数据
4.为在BCM输入项上执行强制操作,选择"驱动测试"。
拆卸
1.分离蓄电池负极端子。
2.拆卸仪表板下板(A)。
[左舵]
[右舵]
3.拧下固定螺栓后,拆卸加强板。
4.拧下螺母(1个)和螺钉(1个),分离连接器(A)后,拆卸车身控制模块。
5.如果是右舵,拧下螺母(2个)和分离连接器(A)后,拆卸车身控制模块。
安装
1.安装车身控制模块。
2.安装加强板件。
3.安装仪表板下板。
现代汽车电路图基础(1)
暗电流自动切断装置
电源连接器
暗电流自动切断装置
形状
部件 操作
电源
电源连接器
模式开关和自动切断继电器
拆卸/插入电源连接器
模式开关 On/Off
切断至所有模块的恒定电 拆卸
Off
·预传送模式
源
·恒定电源通过自动切断继电器
插入 正常工作：
·后传送模式 On ·至多媒体和时钟的恒定电源
·自动切断继电器给电气负荷提供电源
暗电流自动切断装置
模式开关 ON
[ 输入 ]
开关 CCAANN
IGIGNN전电원源
[ SJB ]
[ 输出 ]
MMCCUU 암自자暗전动동电류切流断
차단 회로
F失ai效l S保af护e
自动切断 继电器
蓄电池
On
Off
模式位置信号
灯光 多媒体 恒定电源
现代汽车电路图基础(1)
暗电流自动切断装置
暗电流自动切断装置
现代汽车电路图基础(1)
电路图表示方法
开关
表示开关沿虚线摆 动，并表示开关之 间的连动关系
短接连接器
显示导线接 合的连接器
继电器
常开触点 常闭触点
继电器 当电流流经线圈时 ，触点转换。
指示灯
表明与仪表盘其它 指示器导通。 表示用灯泡显示警告灯
现代汽车电路图基础(1)
导线连接器和端子好排列顺序
锁止点
锁止点
外壳
端子
母连接器（实际）
端子
外壳
公连接器（实际）
母连接器（ETM显示） ※ ETM ：电气故障检修手册
公连接器（ETM显示）
现代汽车电路图基础(1)
中国大学MOOC慕课爱课程(8)--汽车电气附属装置检修试卷参考答案网课刷课挂课
学习情境4-8 汽车电气附属装置的检修考试试卷参考答案一、填空题：请在题中横线上填上正确答案，本题共11小题，每空1分，共30分。
1．前照灯的主要用途是照亮车辆前方的道路和物体，同时利用 远光 、 近光 交替变换作为夜间超车、会车信号。
2．前雾灯安装在前照灯附近或比前照灯稍低的位置，前雾灯光色为 黄色 。
后雾灯采用单只时，应安装在车辆纵向平面的左侧，后雾灯灯光光色为 红色 。
3． 转向信号灯装在汽车的 前后左右 四角，其用途是在 转向 、 路边停车 、 变更车道 、 超车 时发出明暗交替的闪光信号，给前后 车辆 、 行人 、 交警 提供行车信号。
4．制动灯电路由 制动信号灯 和 制动开关 组成。
5．指示灯主要有 转向指示灯 、 前照灯 远、近光指示灯、 近光 指示灯、 驻车 指示灯、档位指示灯等，用于指示汽车运行状态。
6．当桑塔纳轿车油箱内剩油量只有 9 L左右时，燃油表 橙色 色警告灯发亮。
7. 车速里程表包括 车速表 和 里程表 ，根据结构与原理不同可以分为 电子式 和 磁感应式 。
8. 桑塔纳轿车采用 电子式 车速里程表。
9．永磁式刮水器具有 快速 刮水、 慢速 刮水及停机复位装置。
10．在装有空调的汽车上，前风窗玻璃除霜装置的热源来源于空调的 暖气 ，后风窗玻璃通常采用 电热 去霜。
11．电动座椅的电机大多数采用永磁式 双向直流 电动机，通过开关来操纵电机按所需方向旋转。
二、判断题：请在题后括号内，正确的打“√”，错误的打“×”。
本题10小题，每题1分，共10分。
1．汽车照明系统的主要电气设备有前照灯、雾灯、倒车灯、牌照灯等。
（ × ）2．前照灯的光学系统主要包括反射镜、散光玻璃和灯泡。
（ × ）3．前照灯检验的技术指标为光束照射位置、发光强度和配光特性。
（ × ）4．前照灯电子控制装置一般用光电传感器进行光电转换。
（ √ ）5. 电动座椅系统六方向电动调整座椅用一台可逆永磁式三电枢的电动机。
现代索娜塔2.0发动机电气系统16
2012 > G 2.0 DOHC > 发动机电气系统起动机电路故障检修蓄电池必须完全充电且状态良好。
1.拆卸保险丝盒内的燃油泵继电器(A)。
2.变速杆在N或P位置(A/T)或踩下离合器踏板(M/T)时,将点火开关置于"START"位置。
若起动机带动发动机正常转动,说明起动系统正常。
