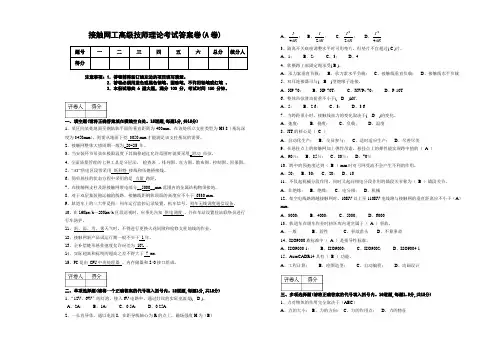

接触网工高级技师理论考试答案卷(A卷) 题号一二三四五六总分统分人得分注意事项:1.答卷前将装订线左边的项目填写清楚。

2.答卷必须用蓝色或黑色钢笔、圆珠笔,不许用铅笔或红笔。

3.本份试卷共 6 道大题,满分 100 分,考试时间 150 分钟。

一、填空题(请将正确答案填在横线空白处。

15道题,每题1分,共15分)1、某区间某处地面至钢轨轨平面的垂直距离为400mm,在该处所立支柱类型为H3.8(基坑深度为3450mm),则需从地面下挖3050 mm才能满足该支柱基坑的需要。

2、接触网整体大修周期一般为_20-25 年。

3、当安装环节吊弦在极限温度下其偏移超过允许范围时就要采用_滑动吊弦。

4、全面质量管理的七种工具是分层法、检查表、排列图、直方图、散布图、控制图、因果图。

5、“A T”供电区段常采用斯科特接线和伍德桥接线。

6、简单悬挂的状态方程中采用的是当量跨距。

7、在接触网支柱及距接触网带电部分__5000__mm范围内的金属结构物须接地。

8、对于双层集装箱运输的线路,接触线距钢轨顶面的高度应不小于6330 mm。

9、轨道车上的三大件是指:列车运行监控记录装置、机车信号、列车无线调度通信设备。

10、在160km/h—200km/h区段巡视时,应事先告知供电调度,并在车站设置驻站联络员进行行车防护。

11、雷、雨、雪、雾天气时,不得进行更换火花间隙和检修支柱地线的作业。

12、接触网新产品试运行期一般不少于 1年。

13、全补偿链形悬挂弛度允许误差为 10% 。

14、实际超高和标明的超高之差不得大于 7 mm。

15、PC是由 CPU中央处理器、内存储器和I/O接口组成。

二、单项选择题(请将一个正确答案的代号填入括号内。

15道题,每题1分,共15分)1、“12V、6W”的灯泡,接入6V电路中,通过灯丝的实际电流是( D )。

A、2A;B、1A;C、0.5A;D、0.25A2、一长直导体,通以电流I,在距导线轴心为R的点上,磁场强度H为(B)A、RIπ4;B、RIπ2;C、RIπ22;D、RIπ423、隔离开关底座调整水平时可用垫片,但垫片不宜超过( C )片。

分段、分相更换作业程序

分段、分相更换作业程序

、材料准备完毕、状态良好,请指示。

、材料状态良好、配件齐全,规格型号符合要求。

各组准备完毕立正报告:×
×准备完毕。

全部准备完毕后1号:报告裁具距线头位置。

5号
时,李菓协助,切完头后李菓将切割机拿至另一端;魏长雷连接葫芦
两端,段德兵对钢丝套与链条葫芦连接连接处扎线,并稳固断头避免伤人。

头位置符合要求,安装除
牢固,链条理顺。



5、安装卡线器时刘勇确认导线面正确,卡线器必须卡大面。

4、测量仪显示是否正常;
5、分段与滑道、L 型支架是否匹配,各连接螺栓、垫片、销子齐全,状态良
2、紧固夹具安装方向正确(以段德兵站位为准)。

3、断头超过紧固夹具中线10mm。

4、断头有大的硬弯和损伤。

分相_分段绝缘器

分相_分段绝缘器

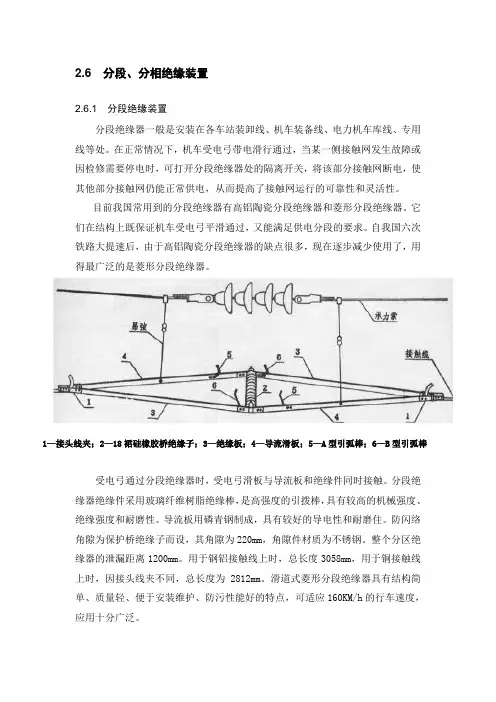

2.6 分段、分相绝缘装置2.6.1 分段绝缘装置分段绝缘器一般是安装在各车站装卸线、机车装备线、电力机车库线、专用线等处。

在正常情况下,机车受电弓带电滑行通过,当某一侧接触网发生故障或因检修需要停电时,可打开分段绝缘器处的隔离开关,将该部分接触网断电,使其他部分接触网仍能正常供电,从而提高了接触网运行的可靠性和灵活性。

目前我国常用到的分段绝缘器有高铝陶瓷分段绝缘器和菱形分段绝缘器。

它们在结构上既保证机车受电弓平滑通过,又能满足供电分段的要求。

自我国六次铁路大提速后,由于高铝陶瓷分段绝缘器的缺点很多,现在逐步减少使用了,用得最广泛的是菱形分段绝缘器。

滑道式菱形分段绝缘器的结构如图所示:1—接头线夹;2—18裙硅橡胶桥绝缘子;3—绝缘板;4—导流滑板;5—A型引弧棒;6—B型引弧棒受电弓通过分段绝缘器时,受电弓滑板与导流板和绝缘件同时接触。

分段绝缘器绝缘件采用玻璃纤维树脂绝缘棒,是高强度的引拨棒,具有较高的机械强度、绝缘强度和耐磨性。

导流板用磷青钢制成,具有较好的导电性和耐磨住。

防闪络角隙为保护桥绝缘子而设,其角隙为220mm,角隙件材质为不锈钢。

整个分区绝缘器的泄漏距离1200mm。

用于钢铝接触线上时,总长度3058mm,用于铜接触线上时,因接头线夹不同,总长度为2812mm。

滑道式菱形分段绝缘器具有结构简单、质量轻、便于安装维护、防污性能好的特点,可适应160KM/h的行车速度,应用十分广泛。

2.6.2 分相绝缘装置在单相交流牵引供电系统中,电力机车是由单相电供电的,为了平衡电力系统的U、V、W各相负荷,一般要实行U、V相轮流供电,所以U、V相之间要进行分开,这称为电分相。

电分相通常是由分相绝缘器实现的在变电所出口处及两牵引变电所之间(供电臂末端)必须设电分相装置。

电分相装置包括分相绝缘装置和相应的线路标志构成。

如图所示:图2-16 电分相标识牌分相绝缘器电分段在接触悬挂中串入分相绝缘器,实现两侧接触悬挂的电气分段。
