东风4B型内燃机车电器动作实验程序

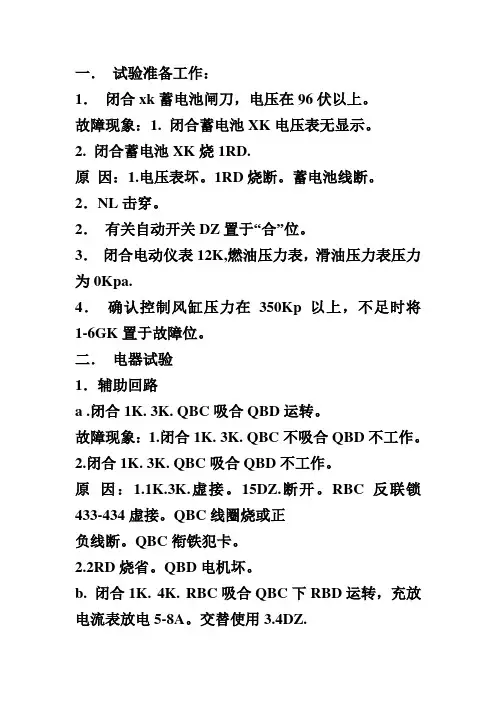

准备工作：
1.控制风缸压力400Kpa以上1-6GK运转位，控制风缸压力400K怕以下1-6GK故障位。
2.闭合蓄电池闸刀XK蓄电池电压不低于96V，7XD亮，闭合ZMK。
3.将操纵台和电器柜个自动脱扣开关闭合。（3、4DZ只闭一个）
4.确认正负试灯亮度一致。
5.闭合1K、12K，油水温度不低于20度，其他各仪表均显示零位。
具体步骤：
1.闭3K，QBC得电，QBD转
2.闭4K，RBC得电，RBD转,QBD停，（燃油压力不低于150KPa，放电电流约10A）人为闭合4ZJ，RBC失电，RBD停，（差示1XD亮）松开4ZJ，4ZJ自锁。断4K 4ZJ失电。（1XD 灭）
3.闭4K，RBC得电，RBD转，交替断闭3、4DZ
4.闭5K，FLC得电，放电电流增加5A
5.闭8K，GFC得电，FLC失电，放电电流减少5A。断8K，GFC自锁（10XD亮）
6.断5K，GFC失电（10XD灭）
7.闭5K，FLC得电，手按FLJ，GFC得电自锁，FLC失电。（10XD亮）
8.断5K，GFC失电。（10XD灭）
9.闭10K，YC得电。（6XD亮）
10.断10K，YC失电。（6XD灭）
11.手按2QA，YC得电。（6XD亮）
12.松开2QA，YC失电。（6XD灭）
13.闭2K，换向手柄前牵位1-2HKG牵引位
14.主手柄“1”位，1-2HKF得电，LLC、1-6C、LC得电。（7XD灭）
15.主手柄“保”位，1ZJ得电，XKK 1-2位，11、12XD亮,XKK零位，11、12XD灭。手按2ZJ，2XD亮，松开2ZJ自锁，LLC 、LC、1-6C失电。（7XD亮）主手柄回“1”位，LLC、1-6C、LC得电，（7XD、2XD灭）
16.主手柄“保”位，手按3ZJ，LLC、1-6C、LC失电，7XD亮松开3ZJ失电，确认防越位起车电路是否正常。
17.主手柄“升”位,三项指示灯闪亮，升速时间10-16S至步进电机发出嗡嗡声。主手柄降位，降速时间12-22S。
18.主手柄“1”位，1ZJ失电。7XD亮闭9K，5ZJ，GFC，GLC得电（9、10XD亮）断9K，自锁良好（9、10XD亮）主手柄回零位，5ZJ、GLC、GFC失电（9、10XD灭）
19.主手柄1位，按下DJ，（4XD，7XD亮）松开DJ（4XD，7XD灭）手按LJ，（5XD，7XD 亮）松开LJ，（5XD，7XD灭）按下1-3KJ，3XD亮3次
20.换向手柄后进位，主手柄1位，LLC，1-6C,LC得电7XD灭。主手柄回零位，7XD亮。
21.实验完毕，断1K，2K，4K换向手柄0位。断XK，ZMK
