气缸端盖

合集下载

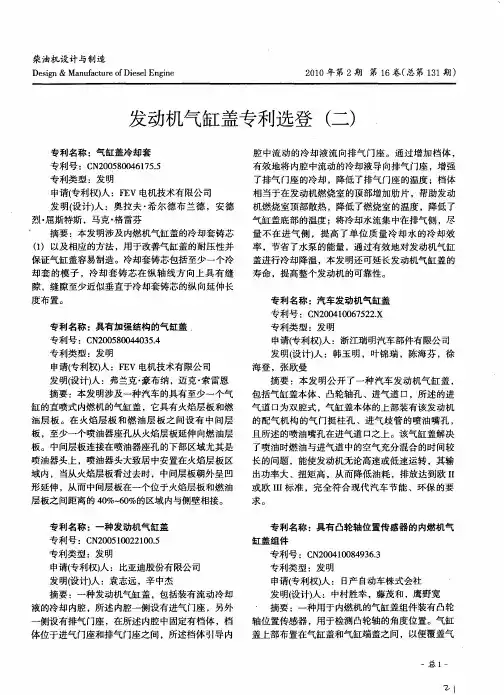

发动机气缸盖专利选登(二)

发动机气缸盖专利选登(二)


总 I一
, z ,I
缸 盖 的顶 部开 口的一 部分 。气缸盖 柔性 安装 ,而气 缸 盖上部 刚性 安装在气 缸盖上 。气 缸盖上 部包 括用
申请( 利权) :三菱 自动车工业 株式 会社 专 人 发 明般 计) :山本 昭将 人 摘 要 :气缸 盖冷却 通道 环绕 布置 于气缸 盖 内的 进气 口和排 气 口而形成 ,且 流动控 制部 件 布置在供 给 口附近 ,该 流 动控制 部件控 制使 得 流 向进气 口的 冷却 介 质 的容 积 大 于 流 向排 气 口的 冷 却 介 质 的容 积 ,且 冷却介 质通 过该 供给 口供 给 。 专 利名 称 :气 缸盖 结构 专 利号 :C 2 o lo 7 . N 0 40 35 6 lx 专 利类 型 :发 明
侧设有排气门座 ,在所述内腔中固定有档体 ,档 体位于进气门座和排气门座之间 ,所述档体引导内

申请( 专利权) :日产 自动车株式会社 人 发 明( ) :中村 胜幸 ,藤 茂 和 ,鹰 野宽 设计 人 摘要 :一种用于 内燃机的气缸盖组件装有凸轮 轴位置传感器 ,用于检测凸轮轴的角度位置。气缸 盖上部布置在气缸盖和气缸端盖之间 ,以便覆盖气
专 利名 称 :具 有 加强 结构 的气 缸盖 .
专利 号 :C 2 0 8 o 4 3 - N 0 5 0 4 0 54
盖进行冷却降温 ,本发明还可延长发动机气缸盖 的 寿命 ,提高整个发动机的可靠性 。
专利 名 称 :汽 车发 动机 气 缸盖 专 利 号 :C 2 0 10 7 2. N 04 0 65 2X 专 利类 型 :发 明
专利 名 称 :一 种发 动机 气缸 盖 专利 号 :C 20 10 20 . N 0 50 2 105 专 利类 型 :发 明

气缸组成部分

气缸组成部分

气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构组成:1)缸筒缸筒的内径大小代表了气缸输出力的大小。

活塞要在缸筒内做平稳的往复滑动,缸筒内表面的表面粗糙度应达到Ra0.8μm。

SMC、CM2气缸活塞上采用组合密封圈实现双向密封,活塞与活塞杆用压铆链接,不用螺母。

2)端盖端盖上设有进排气通口,有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。

3)活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气,设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

滑动部分太短,易引起早期磨损和卡死。

活塞的材质常用铝合金和铸铁,小型缸的活塞有黄铜制成的。

4)活塞杆活塞杆是气缸中最重要的受力零件。

通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀,并提高密封圈的耐磨性。

5)密封圈回转或往复运动处的部件密封称为动密封,静止件部分的密封称为静密封。

缸筒与端盖的连接方法主要有以下几种:整体型、铆接型、螺纹联接型、法兰型、拉杆型。

6)气缸工作时要靠压缩空气中的油雾对活塞进行润滑。

也有小部分免润滑气缸。

扩展资料:气缸磨损的测量:测量发动机气缸磨损程度是确定发动机技术状况的重要手段。

通过测量,主要是确定气缸磨损以后的圆度、圆柱度。

根据气缸的磨损程度,确定发动机是否需要大修,并确定修理尺寸的级别。

测量气缸的磨损通常使用量缸表。

测量方法如下:①根据气缸直径的尺寸,选择合适的接杆,固定在量缸表的下端。

气缸的基本组成和工作原理

气缸的基本组成和工作原理
其工作原理如下图5所示。它是在气缸活塞上安装永久磁环,在缸筒外壳上装有舌簧开关。开关内装有舌 簧片、保护电路和动作指示灯等,均用树脂塑封在一个盒子内。当装有永久磁铁的活塞运动到舌簧片附近,磁力 线通过舌簧片使其磁化,两个簧片被吸引接触,则开关接通。当永久磁铁返回离开时,磁场减弱,两簧片弹开, 则开关断开。由于开关的接通或断开,使电磁阀换向,从而实现气缸的往复运动。
磁性开关个数
无记号 2个
S
1个
N
2个
MY1 B 25 G
基本型
缸径
接管形式 无记号 G
标准型 集中配管型
300 L S Z73
行程调节方式 行程
行程调节装置数
无记号
两侧
S*
单侧
磁性开关的型号 无记号 无磁性开关
磁性开关个数
无记号 2个
S
1个
N
2个
Page: 14
气缸常见故障的判断及基本维修技巧
常用维修工具
磁性无杆气缸
图4
1-套筒 2-外磁环 3-外磁导板 4-内磁环 5-内磁导板 6-压盖 7-卡环 8-活塞 9-活塞轴 10-缓冲柱塞 11-气缸筒 12-端盖 13-进、排气口
Page: 6
气缸的基本组成部分及工作原理
齿轮齿条式摆动气缸的结构和工作原理
齿轮齿条式摆动气缸是通过连接在活塞上的齿条使齿轮回转的一种摆动气缸,其结构原理如下图7所示。活 塞仅作往复直线运动,摩擦损失少,齿轮传动的效率较高,此摆动气缸效率可达到95%左右。
Page: 8
气缸的基本组成部分及工作原理
气动手爪
气动手爪 气动手爪这种执行元件是一种变型气缸。它可以用来抓取物体,实现机械手各种动作。在自动化系统 中,气动手爪常应用在搬运、传送工件机构中抓取、拾放物体。

压缩机词汇

压缩机词汇

活塞式压缩机piston compressorsPiston 活塞Head end clearance pocket 气缸端盖全隙腔Cylinder head 汽缸盖Discharge valve 排气阀Cylinder 气缸(体)Outlet gas 气体出口Piston ring 活塞环Packing 填料(函)To crank 接至曲拐Piston rod活塞杆Packing rent or purge填料函放空孔或排气孔Suction valve吸气阀Cylinder liner气缸衬套Inlet气体进口Piston lubrication活塞注油口Cylinder barrel,head and air passage water jacketed for cooling气缸缸体、气缸盖和空气通道均由水套冷却Air passage空气通道Distance piece(allow acess to packing and oil-wiper rings)中体(通过它维修填料和刮油环) Crosshead guide十字头滑道Counterweights平衡重Foundation基础Screened oil suction过滤油吸入口Crankpin and main bearing曲柄销及主轴承Frame机座Die-forged steel connecting rod模锻钢连杆Crosshead十字头Wiper rings (keep crankcase oil out of cylinder)刮油环(防止曲轴箱内的油进入气缸)Full-floating metallic packing(self-adjusting)全浮动式金属填料(自动调整)Terminology In Reciprocating Compressors Datasheet driver nameplate驱动机铭牌功率no negative tolerance applies 无负偏差Max acceptable piston speed 活塞最大最高许用速度Pulse device 脉动抑制装置pulse suppress Inlet 压力脉动抑制装置进口处Certified PT 保证点Pressure at cylinder flange 在汽缸法兰处压力Compressibility 压缩系数(压缩比)TEMP ADIABATIC 绝对温度as built 竣工proposal 投标Total Bkw at compressor shaft 总功率k w 在压缩机轴处Capacity for NNT 无负偏差的容积流量Even minute traces 仅有微量Elevation 海拔高度at grade level 级水准winterization required 要求防冻Partial Sides 部分侧墙Electrical Classification 电器分类Main unit 主机L.O Console 润滑油站CW Console 冷却水站POCKETS/Valves Operation 余隙腔/阀门开启Type Unloaders, Plug/Finger 卸荷器类型塞式/指式Combined Rod Load C 综合活塞杆负荷(压缩)Combined Rod Load T 综合活塞负荷(拉伸)Auto Loading Delay Interlock 自动负荷延迟联锁Outboard bearing 外置轴承Slide base for driver 电机导轨座Sole plate for driver 驱动机底座Key less drv 无键驱动Quilt shaft 套筒轴Drive Guard 传动装置护罩Compressor Valves Dynamic Response 压缩机气阀动态响应skid, soleplate, baseplate 底架,底版,底座leveling screw 调节螺钉Column mouting 立柱安装Bolts or Studs for soleplate to frame 用于机身和底板的螺栓或双头螺栓Rail 导轨Chock block 垫块垫片shims direct grounted 直接灌浆Cement/Mortar Grout 水泥/沙浆浇灌off mounted 分别安装Flange finish 法兰光洁度Inlet strainer 进气过滤器manifold piping 集合管spool piece for inlet strainer 进气过滤器套筒Match marked 配合标记One CMMN to all unites 所有设备共用一个Dual filters with transfer valves 带转换阀的双联过滤器Seperated machine mounted panel 独立的机器安装控制盘Seperated free standing panel 独立的自由防止控制盘Cyl. LUBRICATORS 汽缸注油器Hydraulic tension tools 液压安装工具US Customary Units 美国常用单位Barring device 盘车装置Instrument air 仪表风Single or double acting 单作用或双作用Bore 缸径Stroke 行程Cylinder Liner 钢套Piston displacement 活塞排量Volumetric efficiency 容积效率Liner nominal thickness 钢套公称厚度Rod REV DEGREE 活塞反向角Facing 法兰面Wear bands 支撑环Thread roots stress 螺纹根部应力Gas configuration 气体组态purge 清除simulation 模拟、仿真steady state 稳态transient 动态transient restart 动态再启动scenario 方案trend plot 趋势图interactive 交互式的simulation 模拟compressor 压缩机generic compressor 简单压缩机centrifugal compressor 离心压缩机reciprocating compressor 往复式压缩机adiabatic efficiency 绝热效率mechanical efficiency 机械效率driver 驱动机generic driver 简单驱动机turbine driver 燃气轮机fuel Xreg 燃料供给ambient temperature 环境温度auxiliary load 附加载荷status 状态mode 模式mode swapping 模式转换bypass/free flowing旁通setpoint 设定值constraint 限制、约束connection 连接、关系trend 趋势pressure 压力speed 转速head 压头inventory 管存velocity流速overall heat transfer coefficient 总传热系数burried depth 埋深unit 单位mass 质量volume 体积density密度heating value 热值heat capacity 热容line pack 充装rated heat rate 额定耗热率rated fuel usage 额定燃料利用率resistance coefficient 阻力系数temperature 温度flow rate 流量mass flow rate 质量流量actual flow rate 实际流量accumulated volume 累积体积elevation 高程specific heat 比热thermal conductivity 导热系数viscosity 粘度specific gravity 比重、密度fluid 流体maximum 最大的minimum 最小的surge 喘振stonewall 滞止convergence 收敛orthogonal 直角的、直交的toggle 切换grid 格子cylinder 汽缸DPID 驱动机性能曲线CPID 压缩机性能曲线TPID 燃气轮机性能曲线performance curve 性能曲线disconnect 断开data block 数据块standard conditions 标况upstream 上游downstream 下游node 节点pipe 管段diameter 直径length 长度wall thickness 壁厚roughness 粗糙度gas equation 气体方程knot spacing 空间步长carbon dioxide 二氧化碳supply 气源、进气点delivery 分输点valve 阀门check valve 单向阀、止回阀block valve 截断阀regulator valve 调解阀gate valve 闸阀Reynolds Number 雷诺数absolute roughness绝对粗糙度internal diameter 内径Outside diameter of pipe 管外径gas density/density of the gas气体密度universal gas constant 通用气体常数compressibility factor 压缩因子Zmolecular weight of gas 气体分子量gauge pressure 表压Absolute pressure 绝对压力compression ratio 压比length of the pipe管段长度time 时间cross-sectional area of the pipe 管子的横截面积velocity of the gas 气体流速acceleration due to gravity 重力加速度elevation of pipe 管道的高程suction/discharge temperature进/出口温度rated power 额定功率shaft power 轴功率inlet actual volumetric flow 入口实际体积流量adiabatic head 绝热压头Design safety factor 设计安全系数 FLongitudinal joint safety factor 焊缝安全系数E Temperature derating factor 温度折减系数Yield strength 屈服强度Steel pipe 刚性管Plastic pipe 弹性管liquid configuration 液体组态pump 泵performancep aram eter性能参数——表征压缩机主要constructional parameter 结构参数——表征压缩机结构特点的诸参数,如: 活塞力、行程、转速、列数、各级缸径、外形尺寸等 inlet pressure/suction pressure 吸气压力(吸入压力)——在标准吸气位置气 体的平均绝对全压力。

SC标准气缸

SC标准气缸

SC标准气缸SC标准气缸是一种常用的气动执行元件,广泛应用于各种机械设备中。

它具有结构简单、体积小、重量轻、输出力大、速度快、可靠性高等特点,因此在工业自动化领域得到了广泛的应用。

下面我们将对SC标准气缸的结构、工作原理和应用进行介绍。

首先,我们来看一下SC标准气缸的结构。

SC标准气缸通常由气缸筒、活塞、活塞杆、密封件、端盖等部件组成。

气缸筒是气缸的主体部分,通常由铝合金或不锈钢制成,具有较高的强度和刚度。

活塞是气缸的运动部件,它与气缸筒之间通过密封件密封,活塞杆负责传递力量。

端盖则起到固定和密封的作用。

整个结构简单紧凑,易于安装和维护。

接下来,我们来了解一下SC标准气缸的工作原理。

SC标准气缸是利用压缩空气作为动力源,通过控制气缸内部的气压来驱动活塞运动,从而实现机械设备的运动。

当气缸内充满压缩空气时,活塞向外运动;当释放气压时,活塞则向内运动。

通过合理的控制气压的进出,可以实现气缸的正反转、快慢运动等多种运动方式,从而满足不同的工业自动化需求。

最后,我们来看一下SC标准气缸的应用。

SC标准气缸广泛应用于各种自动化设备中,如包装机械、注塑机、冲床、搬运设备等。

它可以实现各种简单直线运动和复杂曲线运动,具有较高的工作效率和精度。

同时,SC标准气缸还可以与传感器、阀门等配件配合使用,实现更加复杂的自动化控制系统,提高生产效率和产品质量。

综上所述,SC标准气缸作为一种常用的气动执行元件,具有结构简单、工作可靠、应用广泛等优点,是工业自动化领域不可或缺的重要组成部分。

相信随着科技的不断进步和工业自动化需求的不断增加,SC标准气缸将会有更广阔的发展空间,为各行各业的自动化生产提供更加可靠、高效的动力支持。

汽车发动机端盖的尺寸标准

汽车发动机端盖的尺寸标准

汽车发动机端盖的尺寸标准
汽车发动机端盖(也称作缸盖或气缸盖)的尺寸标准因不同的汽车制造商、车型以及发动机型号而异。

每个发动机都有其特定设计和制造标准,端盖尺寸包括但不限于以下几个关键参数:
1. 总体尺寸:通常以长度、宽度和高度来衡量,确保
与发动机机体以及其他部件匹配安装。

2. 燃烧室容积:影响压缩比的重要因素,不同的发动
机设计对燃烧室形状和大小有不同的要求。

3. 安装孔位置与尺寸:包括气门座圈孔、火花塞孔、
喷油器孔等,需要精确到微米级别以保证密封性和功能正常。

4. 螺栓孔分布与尺寸:用于固定气缸盖于发动机机体
上的螺栓孔位置、数量及尺寸必须严格按图纸设计,确保连接强度和密封性。

5. 冷却水道结构与尺寸:气缸盖内部设有冷却液流经
的通道,其设计直接影响到发动机冷却效率和热管理性能。

6. 气门导管孔径与深度:为气门运动提供导向作用,
其精度直接影响气门工作状态和发动机性能。

7. 表面处理和厚度:涉及气缸盖材料的选用及其表面处理工艺,例如铸铁、铝合金或其他复合材料,以及必要的防腐、耐磨涂层处理等。

要获得具体某款汽车发动机端盖的尺寸标准,需查阅该车型的维修手册或向汽车制造商索取详细的技术数据资料。

气缸的结构及基本原理(汇编)

气缸的结构及基本原理(汇编)

气缸的结构及基本原理一、气缸-气缸种类气压传动中将压缩气体的压力能转换为机械能的气动执行元件。

气缸有作往复直线运动的和作往复摆动的两类(见图)。

作往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸 4种。

①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。

②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。

③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。

它的密封性能好,但行程短。

④冲击气缸:这是一种新型元件。

它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以作功。

冲击气缸增加了带有喷口和泄流口的中盖。

中盖和活塞把气缸分成储气腔、头腔和尾腔三室。

它广泛用于下料、冲孔、破碎和成型等多种作业。

作往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴作摆动运动,摆动角小于 280°。

此外,还有回转气缸、气液阻尼缸和步进气缸等。

二、气缸的作用:将压缩空气的压力能转换为机械能,驱动机构作直线往复运动、摆动和旋转运动。

三、气缸的分类:直线运动往复运动的气缸、摆动运动的摆动气缸、气爪等。

四、气缸的结构:气缸是由缸筒、端盖、活塞、活塞杆和密封件组成。

五、SMC气缸原理图1)缸筒缸筒的内径大小代表了气缸输出力的大小。

活塞要在缸筒内做平稳的往复滑动,缸筒内表面的表面粗糙度应达到Ra0.8um。

对钢管缸筒,内表面还应镀硬铬,以减小摩擦阻力和磨损,并能防止锈蚀。

缸筒材质除使用高碳钢管外,还是用高强度铝合金和黄铜。

小型气缸有使用不锈钢管的。

带磁性开关的气缸或在耐腐蚀环境中使用的气缸,缸筒应使用不锈钢、铝合金或黄铜等材质。

SMC CM2气缸活塞上采用组合密封圈实现双向密封,活塞与活塞杆用压铆链接,不用螺母。

2)端盖端盖上设有进排气通口,有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

QGS320气缸介绍

QGS320气缸介绍

关键词:QGS气缸QGS系列气缸无锡型气缸无锡系列气缸双作用气缸标准气缸气动气缸华通气缸
行程:50/100/150/200/250/300/350/400/450/500/600/700/800/900/1000
示例:QGS200*50气缸QGS气缸无锡型标准气缸非标可订
QGS200*50气缸QGS气缸无锡型气动气缸专做非标
QGS200*50气缸320气缸无锡型气动气缸专做非标
QGS320*50气缸QGS气缸无锡型标准气缸非标可订
QGS320*50气缸的缸径为φ320mm.行程为50mm.端盖的气口螺纹为G1.属于双作用活塞式气缸。

是无锡型气缸。

拉杆外露型气缸。

前后端盖和活塞材料有铝合金和铁两种,供不同的场合使用。

密封形式可靠,活塞采用两个Y形圈密封,因此气缸起压力低,动作平稳。

前后端盖带缓冲,缓冲形式为气缓冲,缓冲行程为40mm. 活塞杆的直径为φ63mm.活塞杆表面镀了层硬铬,耐磨,气缸使用寿命有保证。

在气源压力为0.5MPa,输出力为:推力(活塞杆伸出时的推力)4019公斤;拉力(活塞杆缩回时的拉力)3864公斤。

QGS320*50气缸其他的行程最短能做到5mm.最长能做到8000mm.在结构要素尺寸,安装形式和尺寸方面都符合ISO国际标准。

具有工作可靠,耐久性好,外观漂亮,实用。

互换性强的特点。

安装方式多样,有法兰式,单悬耳式,双悬耳式,悬耳带座式,中间铰轴式,中间铰轴带座式,脚架式等。

连接方式有杆连接,外叉连接等。

气缸的工作方式

气缸的工作方式

神威气动 文档标题:气缸的工作方式气缸的工作方式的介绍:引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。

二、气缸种类:①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。

②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。

③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。

它的密封性能好,但行程短。

④冲击气缸:这是一种新型元件。

它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以做功。

⑤无杆气缸:没有活塞杆的气缸的总称。

有磁性气缸,缆索气缸两大类。

做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。

此外,还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构:气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构如图所示:2:端盖端盖上设有进排气通口,有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。

3:活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气,设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

16、24、25、41、60、61系列气缸产品样本

16、24、25、41、60、61系列气缸产品样本

气缸单作用和双作用(符合Camozzi 单作用和双作用 CETOP RP52-P 及 DIN/ISO 6432 标准)16 系列:缸径 8, 10, 12 24 系列:缸径 16, 20, 25 磁传25 系列:缸径 16, 20, 25 磁传,可调气缓冲可以向您提供具有先进水平的气动执行元件,其缸径从 6 ~ 250 mm ,行程从 5 ~ 3500 mm 。

气缸的形式多种多样:有符合 ISO 标准的标准气缸、短行程气缸、导杆气缸、无杆气缸、旋转气缸、制动缸、不锈钢气缸、气液增力缸、夹紧气缸、气缸导向装置、爪钳、气动滑座以及不同类型的气缸安装附件和磁性接近开关。

Camozzi 的气缸,均采用进口的原材料和密封件精制而成。

因其寿命长、工作可靠以及极短的供货周期而被广泛应用于轻工、纺织、印染、食品、包装、橡塑等装备行业。

可根据用户的特殊需要专门设计、制造非标气缸。

本公司气缸在工业生产领域有着广泛的应用,特殊设计的气缸还能用于腐蚀性环境、无菌环境、低温环境和高温环境中。

双作用,磁传,有可调气缓冲(符合 DIN/ISO 6431 标准)缸径 160, 200, 25041 系列气缸双作用,磁传,可调气缓冲(符合 DIN/ISO 6431 标准)缸径 160, 20060 系列气缸,磁传,可调气缓冲(符合 ISO 15552 标准)缸径 32, 40, 50, 63, 80, 100, 1251 / 1.151 / 1.101 / 1.2032 系列串联型和多位型气缸New双作用(可使用符合 DIN/ISO 6431 标准的安装附件)缸径 25, 40, 63, 10045 系列导向装置适用于符合 ISO 6432 标准的气缸 缸径 20, 25适用于符合 ISO 15552 标准的气缸 缸径 32 ~ 10061 系列气缸单作用和双作用,磁传,可调气缓冲(符合 ISO 15552 标准)缸径 32, 40, 50, 63, 80, 100, 12532 系列气缸New单作用和双作用,磁传,防旋转(符合 ISO 21287 标准)缸径 20, 25, 32, 40, 50, 63, 80, 1001 / 1.351 / 1.311 / 1.301 / 1.25气缸16,24 和 25系列微型气缸16 系列:缸径 8, 10, 1224 系列:缸径 16, 20, 25 磁传25 系列:缸径 16, 20, 25 磁传,可调气缓冲16, 24 和 25 系列微型气缸的安装尺寸符合 CETOP RP52-P 欧洲标准和 ISO 6432 标准。

气缸使用原理

气缸使用原理

气缸1 概述1.1气缸的分类普通气缸的结构组成见图42.2-1。

主要由前盖、后盖9、活塞6、活塞杆4、缸筒5其他一些零件组成。

气缸的种类很多。

一般按压缩空气作用在活塞面上的方向、结构特征和安装方式来分类。

气缸的类型及安装形式见表42.2-1、2。

图42.2-1普通气缸1—组合防尘圈;—前端盖;3—轴用Y X密封圈;4—活塞杆;5—缸筒;6—活塞;7—孔用Y X密封圈;8—缓冲调节阀;9—后端盖表42.2-1气缸的类型类别名称简图特点单作用气缸柱塞式气缸压缩空气只能使柱塞向一个方向运动;借助外力或重力复位活塞式气缸压缩空气只能使活塞向一个方向运动;借助外力或重力复位压缩空气只能使活塞向一个方向运动;借助弹簧力复位;用于行程较小场合薄膜式气缸以膜片代替活塞的气缸。

单向作用;借助弹簧力复位;行程短;结构简单,缸体内壁不须加工;须按行程比例增大直径。

若无弹簧,用压缩空气复位,即为双向作用薄膜式气缸。

行程较长的薄膜式气缸膜片受到滚压,常称滚压(风箱)式气缸。

双作用气缸普通气缸利用压缩空气使活塞向两个方向运动,活塞行程可根据实际需要选定,双向作用的力和速度不同双活塞杆气缸压缩空气可使活塞向两个方向运动,且其速度和行程都相等不可调缓冲气缸设有缓冲装置以使活塞临近行程终点时减速,防止冲击,缓冲效果不可调整可调缓冲气缸缓冲装置的减速和缓冲效果可根据需要调整特殊气缸差动气缸气缸活塞两端有效面积差较大,利用压力差原理使活塞往复运动,工作时活塞杆侧始终通以压缩空气双活塞气缸两个活塞同时向相反方向运动多位气缸活塞杆沿行程长度方向可在多个位置停留,图示结构有四个位置串联气缸在一根活塞杆上串联多个活塞,可获得和各活塞有效面积总和成正比的输出力冲击气缸利用突然大量供气和快速排气相结合的方法得到活塞杆的快速冲击运动,用于切断、冲孔、打入工件等数字气缸将若干个活塞沿轴向依次装在一起,每个活塞的行程由小到大,按几何级数增加回转气缸进排气导管和导气头固定而气缸本体可相对转动。

气缸的结构原理和作用

气缸的结构原理和作用

气缸得结构及基本原理一、气缸气缸种类气压传动中将压缩气体得压力能转换为机械能得气动执行元件。

气缸有作往复直线运动得与作往复摆动得两类。

作往复直线运动得气缸又可分为单作用、双作用、膜片式与冲击气缸4种。

①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。

②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。

③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。

它得密封性能好,但行程短。

④冲击气缸:这就是一种新型元件。

它把压缩气体得压力能转换为活塞高速(10~20米/秒)运动得动能,借以作功。

冲击气缸增加了带有喷口与泄流口得中盖。

中盖与活塞把气缸分成储气腔、头腔与尾腔三室。

它广泛用于下料、冲孔、破碎与成型等多种作业。

作往复摆动得气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴作摆动运动,摆动角小于280°。

此外,还有回转气缸、气液阻尼缸与步进气缸等。

二、气缸得作用:将压缩空气得压力能转换为机械能,驱动机构作直线往复运动、摆动与旋转运动。

三、气缸得分类:直线运动往复运动得气缸、摆动运动得摆动气缸、气爪等。

四、气缸得结构:气缸就是由缸筒、端盖、活塞、活塞杆与密封件组成,其内部结构如图所示:五、SMC气缸原理图(1)缸筒缸筒得内径大小代表了气缸输出力得大小。

活塞要在缸筒内做平稳得往复滑动,缸筒内表面得表面粗糙度应达到Ra0、8um。

对钢管缸筒,内表面还应镀硬铬,以减小摩擦阻力与磨损,并能防止锈蚀。

缸筒材质除使用高碳钢管外,还就是用高强度铝合金与黄铜。

小型气缸有使用不锈钢管得。

带磁性开关得气缸或在耐腐蚀环境中使用得气缸,缸筒应使用不锈钢、铝合金或黄铜等材质。

SMC CM2气缸活塞上采用组合密封圈实现双向密封,活塞与活塞杆用压铆链接,不用螺母。

(2)端盖端盖上设有进排气通口,有得还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈与防尘圈,以防止从活塞杆处向外漏气与防止外部灰尘混入缸内。

熊克气缸内部构造

熊克气缸内部构造

熊克气缸内部构造
熊克气缸的内部构造包括气缸、端盖、活塞、活塞杆和密封件等部分。

具体来说,气缸由气缸体、气缸头和气缸盖组成,是气缸的主体部件;端盖固定在气缸体上,用来封闭气缸;活塞杆是连接活塞与外部机构的杆件,起到传递力和运动的作用;密封件用来防止气体泄漏。

熊克气缸的优点包括紧凑、体积小、安装方便、操作可靠、可调整夹紧力度和重复定位精度高等。

它广泛应用于工业机械、自动化设备、汽车装配、食品机械、机床装夹、模具制作、五金冲压、医疗器械、电子电器、模具等行业。

在使用熊克气缸时,需要注意以下几点:
1. 检查各部件是否正常,确保符合要求。

2. 保持机械运动部件的摩擦力适中,有良好的润滑。

3. 注意安全,避免发生操作事故。

4. 定期检查和维护气缸,确保其正常工作。

总之,熊克气缸是一种性能优良的气动产品,能够满足不同行业的需求。

festo标准气缸功能块

festo标准气缸功能块

festo标准气缸功能块
Festo标准气缸是一种广泛使用的气动执行器,具有以下功能块:
1. 气缸筒体:由高强度材料制成的筒体,提供气缸的结构支撑和容纳活塞及密封元件。

2. 活塞:气缸内可移动的部分,通过气压驱动来实现线性运动。

3. 密封元件:用于确保气缸的气密性,一般包括活塞密封环、活塞杆密封环等。

4. 活塞杆:连接活塞和外部负载的部分,通常是一个圆柱形的杆子。

5. 端盖:气缸的两端封闭部分,一般有进气口和排气口,用于连接气源和控制气缸的气压。

6. 缓冲装置:用于减缓活塞运动末端的冲击力,提高气缸的工作稳定性。

7. 限位装置:用于限制气缸的行程范围,避免超出设定的极限位置。

8. 连接件:用于连接气缸与其他部件,如活塞杆连接头、气缸连接板等。

这些功能块共同作用,使得Festo标准气缸能够实现可靠的线性运动,用于各种工业领域的自动化设备中。

气缸示意图

气缸示意图

神威气动 文档标题:气缸示意图气缸示意图的介绍:引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。

二、气缸种类:①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。

②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。

③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。

它的密封性能好,但行程短。

④冲击气缸:这是一种新型元件。

它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以做功。

⑤无杆气缸:没有活塞杆的气缸的总称。

有磁性气缸,缆索气缸两大类。

做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。

此外,还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构:气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构如图所示:2:端盖端盖上设有进排气通口,有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。

3:活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气,设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

滑动部分太短,易引起早期磨损和卡死。

iso标准气缸

iso标准气缸

iso标准气缸ISO标准气缸是一种常见的执行元件,广泛应用于自动化控制系统中。

ISO标准气缸是根据国际标准化组织(ISO)制定的标准设计和生产的。

它具有结构简单、使用方便、可靠性高等特点,在工业生产中发挥着重要的作用。

ISO标准气缸的结构包括气缸筒、活塞、活塞杆、端盖、密封件等部件。

气缸筒是气缸的主体部分,通常由铝合金或不锈钢制成。

活塞位于气缸筒内,通过活塞杆与外部连接。

端盖则用于固定活塞杆和密封气缸筒。

密封件则起到密封气缸内部空间的作用。

ISO标准气缸的工作原理是利用气压的作用,将气压转化为机械运动。

当气缸内充入压缩空气时,气缸筒内的活塞会受到气压的作用而向前或向后运动,从而实现工作任务。

气缸的运动方向由进气口和排气口的控制方式决定,通常通过电磁阀或手动阀来控制气缸的动作。

ISO标准气缸的尺寸和性能参数是根据ISO标准制定的。

其中,最常见的是ISO 6431标准和ISO 15552标准。

ISO 6431标准气缸适用于直径为32mm至320mm的气缸,工作压力为1MPa至10MPa。

ISO 15552标准气缸适用于直径为32mm至320mm的气缸,工作压力为0.1MPa至1MPa。

根据实际需求,用户可以选择不同规格的气缸。

ISO标准气缸具有多种特点和优势。

首先,ISO标准气缸的结构紧凑,体积小,重量轻,便于安装和布置。

其次,气缸的密封性好,使用寿命长,可靠性高。

此外,ISO标准气缸的运动平稳,速度可调,工作效率高。

最后,气缸的维护和维修也比较简单,成本较低。

ISO标准气缸在工业自动化控制中有广泛的应用。

例如,在流水线上,气缸可以用于定位、推动、夹持等操作。

在机床上,气缸可以用于控制切削刀具、夹紧工件等。

在包装设备中,气缸可以用于控制包装材料的输送和封口。

在汽车生产线上,气缸可以用于控制机器人的动作。

总之,ISO标准气缸在工业生产中发挥着重要的作用。

需要注意的是,选择合适的ISO标准气缸需要考虑多个因素。

气缸连接方式

气缸连接方式

神威气动 文档标题:气缸连接方式气缸连接方式的介绍:引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。

二、气缸种类:①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。

②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。

③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。

它的密封性能好,但行程短。

④冲击气缸:这是一种新型元件。

它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以做功。

⑤无杆气缸:没有活塞杆的气缸的总称。

有磁性气缸,缆索气缸两大类。

做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。

此外,还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构:气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构如图所示:2:端盖端盖上设有进排气通口,有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。

3:活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气,设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。

耐磨环长使用聚氨酯、神威气动 聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

气缸端盖加工工艺流程

气缸端盖加工工艺流程

气缸端盖加工工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 毛坯准备:根据设计要求,选择合适的材料(如铝合金、铸铁等)制作毛坯。

快切阀气缸结构

快切阀气缸结构

快切阀⽓缸结构⼀、概述快切阀⽓缸是⼀种⽤于快速切换和精确控制的⽓动执⾏机构,⼴泛应⽤于⾃动化⽣产线、⼯业控制等领域。

其结构紧凑、动作迅速、可靠性⾼,能够满⾜各种严苛的⼯作环境。

本⽂将对快切阀⽓缸的结构进⾏详细介绍。

⼆、快切阀⽓缸的结构组成快切阀⽓缸主要由缸体、活塞、活塞杆、密封件、导向套、端盖等部分组成。

下⾯将对各部分进⾏详细介绍。

1.缸体缸体是快切阀⽓缸的主要组成部分,通常采⽤优质碳素钢或不锈钢材料制成。

其内部设计有相应的⽓道,以便于⽓体的流动和活塞的运动。

缸体的两端通常配有端盖,⽤于固定密封件和导向套。

2.活塞活塞是快切阀⽓缸的核⼼部件,⼀般采⽤耐磨性好的材料制成,如聚四氟⼄烯、铜合⾦等。

活塞在缸体内进⾏往复运动,通过改变⽓道内的⽓体压⼒来实现快切阀的开关动作。

活塞上通常配有密封圈,以减⼩⽓体泄漏。

3.活塞杆活塞杆是连接活塞和外部负载的传动部件,通常采⽤实⼼杆或空⼼杆,以便于安装传感器或执⾏其他辅助功能。

活塞杆的⼀端与活塞连接,另⼀端通过轴承与端盖固定连接。

4.密封件密封件是快切阀⽓缸的重要组件,⽤于防⽌⽓体泄漏。

常⻅的密封件有O 型圈、Y型圈等,根据不同的⼯作压⼒和使⽤环境选择合适的密封件。

密封件的材料和结构对其使⽤寿命和⽓密性能有着重要影响。

5.导向套导向套的作⽤是引导活塞在缸体内的往复运动,防⽌其偏斜或卡滞。

导向套通常采⽤耐磨性好的材料制成,如聚四氟⼄烯、铜合⾦等。

其内壁与活塞外壁紧密配合,减⼩摩擦阻⼒,提⾼⽓缸的运动精度和寿命。

6.端盖端盖是快切阀⽓缸的固定件之⼀,通常采⽤铸铁或铝合⾦等材料制成。

端盖内壁通常配有O型圈等密封件,以实现⽓体的密封。

端盖通过螺栓等紧固件与缸体连接,固定密封件和导向套,保证⽓缸的整体结构和功能的完整性。

三、快切阀⽓缸的⼯作原理快切阀⽓缸的⼯作原理主要基于⽓体压⼒的改变实现活塞的往复运动,进⽽实现快切阀的开关动作。

当⽓体压⼒作⽤于活塞的⼀侧时,活塞在压⼒作⽤下向另⼀侧运动,此时⽓道内的⽓体压⼒发⽣变化,通过控制⽓体的通断来实现快切阀的快速切换。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

神威气动 文档标题:气缸端盖
一、气缸端盖的介绍:
引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。

二、气缸种类:
①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。

②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。

③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。

它的密封性能好,但行程短。

④冲击气缸:这是一种新型元件。

它把压缩气体的压力能转换为活塞高速(10~20米/秒)
运动的动能,借以做功。

⑤无杆气缸:没有活塞杆的气缸的总称。

有磁性气缸,缆索气缸两大类。

做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。

此外,还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构:
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构如图所示:
2:端盖
端盖上设有进排气通口,有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。

3:活塞
活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气,设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

滑动部分太短,易引起早期磨损和卡死。

活塞的材质常用铝合金和铸铁,小型缸的活塞有黄铜制成的。

神威气动 4:活塞杆
活塞杆是气缸中最重要的受力零件。

通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀,并提高密封圈的耐磨性。

5:密封圈
回转或往复运动处的部件密封称为动密封,静止件部分的密封称为静密封。

缸筒与端盖的连接方法主要有以下几种:
整体型、铆接型、螺纹联接型、法兰型、拉杆型。

6:气缸工作时要靠压缩空气中的油雾对活塞进行润滑。

也有小部分免润滑气缸。

四、气缸工作原理:
1:根据工作所需力的大小来确定活塞杆上的推力和拉力。

由此来选择气缸时应使气缸的输出力稍有余量。

若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高,同时耗气量增大,造成能源浪费。

在夹具设计时,应尽量采用增力机构,以减少气缸的尺寸。

2:下面是气缸理论出力的计算公式:
F:气缸理论输出力(kgf)
F′:效率为85%时的输出力(kgf)--(F′=F×85%)
D:气缸缸径(mm)
P:工作压力(kgf/C㎡)
例:直径340mm的气缸,工作压力为3kgf/cm2时,其理论输出力为多少?芽输出力是多少?
将P、D连接,找出F、F′上的点,得:
F=2800kgf;F′=2300kgf
在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,从经验表1-1中查出。

神威气动 例:有一气缸其使用压力为5kgf/cm2,在气缸推出时其推力为132kgf,(气缸效率为85%)问:该选择多大的气缸缸径?
由气缸的推力132kgf和气缸的效率85%,可计算出气缸的理论推力为F=F′/85%=155(kgf)
由使用压力5kgf/cm2和气缸的理论推力,查出选择缸径为?63的气缸便可满足使用要求。

五:气缸图片展示:
抱紧气缸如下图:
带阀气缸:
神威气动
带锁气缸
迷你气缸
笔型气缸
神威气动
薄型气缸
手指气缸。
