7讲 安全型继电器

7讲 安全型继电器

无极继电器的磁系统为无分支磁路,如图所示。

在线圈上加上直流电线圈中的电流I使铁心磁化,在铁心内产生工作磁通φ
靴处经过主工作气隙δ进人衔铁,又经过第二工作气隙δ进入轭铁,然后回到铁心,形成一闭合回路。

在工作气隙δ处,由于磁通φ
与衔铁间产生电磁吸引力F D,当F D大到足以克服机械负载的阻力
是衔铁自重)时,衔铁即与铁心吸合。

此时衔铁通过拉杆带动动接点运动,使后接点断开,前接点闭合。

有极继电器的磁路系统由永磁磁路与电磁磁路两部分组合而成,为了
产生的吸引力一致,磁通是加强的,等于φD +
I
M
φ。

而在δ。

安全型继电器工作原理

安全型继电器工作原理

安全型继电器工作原理一、引言安全型继电器是一种保护人员和设备安全的电气控制器,广泛应用于机械、自动化、航空航天等领域。

其主要作用是在发生危险情况时,通过控制电路的开关来实现设备的停止或警报,从而避免事故的发生。

本文将详细介绍安全型继电器的工作原理。

二、安全型继电器的定义安全型继电器是一种能够在机械、自动化和工业控制系统中提供安全保护功能的电气控制装置。

它可以监测机器运行状态,并在出现危险情况时采取相应的措施,如切断电源、停止机器等。

三、安全型继电器的组成安全型继电器由输入端、逻辑单元和输出端三部分组成。

1. 输入端:输入端接收来自传感器或其他信号源的信号,如光栅传感器、急停按钮等。

2. 逻辑单元:逻辑单元对输入信号进行处理,并根据设置好的逻辑关系判断是否需要触发输出端。

3. 输出端:输出端负责控制执行机构,如切断电源、停止机器等。

四、安全型继电器的工作原理安全型继电器的工作原理可以分为以下几个步骤:1. 输入信号检测:输入端接收来自传感器或其他信号源的信号,并将其转化为电信号。

2. 逻辑处理:逻辑单元对输入信号进行处理,并根据设置好的逻辑关系判断是否需要触发输出端。

逻辑单元通常采用PLC(可编程逻辑控制器)或其他类似的控制器,可以实现复杂的逻辑运算和控制策略。

3. 输出动作:当逻辑单元判断需要触发输出端时,输出端会执行相应的动作,如切断电源、停止机器等。

输出端通常由继电器或其他类似的开关设备组成,可以实现高可靠性和精确控制。

4. 故障诊断:安全型继电器通常还具有故障诊断功能。

当发生故障时,它可以自动检测并报警或采取相应的保护措施,避免事故的发生。

五、安全型继电器的分类安全型继电器按照不同的工作原理和功能特点可以分为以下几类:1. 电子式安全继电器:采用电子元件实现输入信号的检测和逻辑处理,具有高速、高精度、低功耗的特点。

2. 机械式安全继电器:采用机械开关实现输入信号的检测和逻辑处理,具有结构简单、可靠性高的特点。

常用保护继电器课件

常用保护继电器课件

数字式保护继电器
总结词
基于微处理器技术,功能强大,精度高。
详细描述
采用微处理器技术,通过编程实现各种保护功能。具有高精度、快速响应和强大的数据处理能力,能 够实现复杂的保护逻辑和控制功能。同时,由于其智能化程度高,能够自适应不同的运行环境和条件, 提高保护的可靠性和稳定性。
保护继电器的选择与配置
常用保护继电器 课件
目录
• 常用保护继电器介绍 • 保护继电器的选择与配置 • 保护继电器的安装与调试 • 保护继电器的发展趋势与展望
保护继电器概述
保护继电器的定义
保护继电器是一种用于电力系统保护 的自动装置,它能够根据电气量或非 电气量的变化,自动地接通或断开电 路,实现对电力系统的保护。
保护继电器通常由感应机构、比较机 构和执行机构三部分组成,通过比较 被保护设备的电流、电压、阻抗等参 数是否超过设定值来决定是否动作。
电缆连接
根据接线图和电缆规格,正确连接电缆, 确保接线牢固、标识清晰。
安装位置选择
根据设计要求和安全规范,选择合适的位 置进行安装,确保继电器能够正常工作并 方便维护。
保护继电器的调试方法
通电前检查
确保所有接线正确无误, 无短路或断路现象,检
查电源电压是否符合要求。
功能测试
按照说明书要求,逐项 测试保护继电器的各项 功能,如过流保护、速
保护继电器能够延长设备使用寿命, 减少维修和更换成本,提高电力系统 的经济性。
提高供电可靠性
保护继电器能够减少设备损坏和停电 事故的发生,提高供电的可靠性和稳 定性。
THANKS
断保护等。
整定值校验
根据实际需求和安全要 求,校验保护继电器的 整定值,确保其动作准

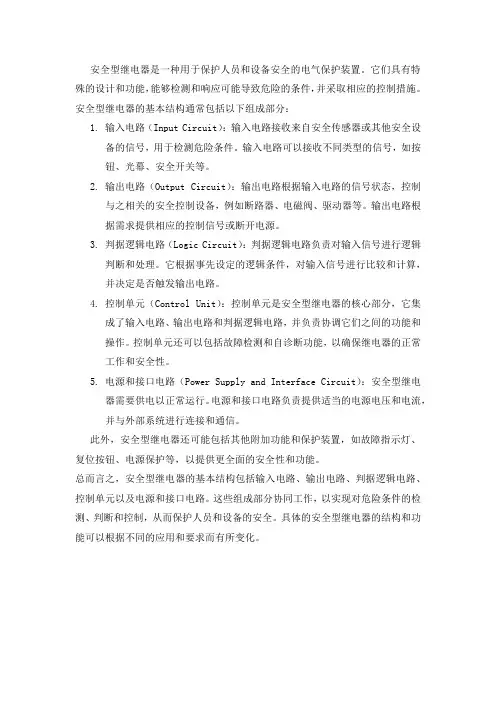

安全型继电器的基本结构

安全型继电器的基本结构

安全型继电器是一种用于保护人员和设备安全的电气保护装置。

它们具有特殊的设计和功能,能够检测和响应可能导致危险的条件,并采取相应的控制措施。

安全型继电器的基本结构通常包括以下组成部分:1.输入电路(Input Circuit):输入电路接收来自安全传感器或其他安全设备的信号,用于检测危险条件。

输入电路可以接收不同类型的信号,如按钮、光幕、安全开关等。

2.输出电路(Output Circuit):输出电路根据输入电路的信号状态,控制与之相关的安全控制设备,例如断路器、电磁阀、驱动器等。

输出电路根据需求提供相应的控制信号或断开电源。

3.判据逻辑电路(Logic Circuit):判据逻辑电路负责对输入信号进行逻辑判断和处理。

它根据事先设定的逻辑条件,对输入信号进行比较和计算,并决定是否触发输出电路。

4.控制单元(Control Unit):控制单元是安全型继电器的核心部分,它集成了输入电路、输出电路和判据逻辑电路,并负责协调它们之间的功能和操作。

控制单元还可以包括故障检测和自诊断功能,以确保继电器的正常工作和安全性。

5.电源和接口电路(Power Supply and Interface Circuit):安全型继电器需要供电以正常运行。

电源和接口电路负责提供适当的电源电压和电流,并与外部系统进行连接和通信。

此外,安全型继电器还可能包括其他附加功能和保护装置,如故障指示灯、复位按钮、电源保护等,以提供更全面的安全性和功能。

总而言之,安全型继电器的基本结构包括输入电路、输出电路、判据逻辑电路、控制单元以及电源和接口电路。

这些组成部分协同工作,以实现对危险条件的检测、判断和控制,从而保护人员和设备的安全。

具体的安全型继电器的结构和功能可以根据不同的应用和要求而有所变化。

5安全继电器

5安全继电器
直流24V -

1

1


1
额定运行电压
额定控制供压
直流 交流 交流 直流 交流 交流 24V 230V 600V 24V 115V 230V
安全 垫
- √ √

控制输 入 直流 24V
3TK28 40

基本单元
3TK28 41

标准单元
3TK28 42

标准单元
tv
3TK28 45
1
多功能单
2

√ 可用
故障出现时,机器将始终保持安全功
此外,还须实施安全相关性部件,以防其中任何部件的 能。
单一故障造成安全功能丧失;并在下一个安全功能激活 可实现故障的早期检测,以防安全功能
之前或激活期间检测独立故障。而且,即使无法实现上 丧失。
述目的,积累的故障也不会造成安全功能丧失。
3TK28 安全继电器
一般信息
安 全 继 电
•紧固力矩
Nm
0.8 ... 1.2

弹簧型端子
(可连接1或2根导线)
• 实心
mm2
2 × (0.25 ... 1.5)
•采用终端套管进行细致的绞合
mm2
2 × (0.25 ... 1.0)
•无终端套管时进行细致的绞合
mm2
2 × (0.25 ... 1.5)
•AWG 导线,实心或绞合式。
现有3类停止功能:
交叉保护,意指受监控的安全链中安全继电器的故障检测能力(例 如:通过电缆压缩或接地故障)、以及抑制启动电路启用的能力-直 至外部故障得到纠正。
急停
装置急停须优先于所有其它功能。 须尽量快速切断可造成险情的机械驱动器的能量馈给,从而不致于造 成任何更多的危险。而驱动器的重置也不应导致设备重启。运行的急 停功能须为0类或1类。 仅在手动操作指令装置时,才可进行该装置的重置;并且,这种重置 不可能启动重启指令。只有所有开动的操作员控件已被专门、独立地 手动设置后(EN 418),才可重置该机器。 在高达4类EN 954-1标准的急停应用中,可采用SIRIUS安全继电器的基 本单元。根据外部电路和传感器引出线的路由情况,须实现3或4类EN 954-1标准、或基于IEC 61508标准的SIL 2/3(安全完整性等级)。

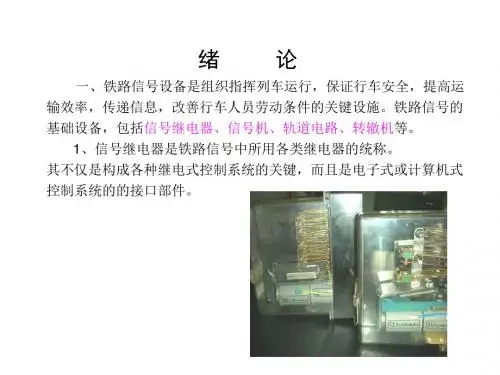

铁路信号基础

铁路信号基础

3、安全型继电器的品种及用途
无极、无极加强接点、无极缓放、无极加强接点缓放、整流式、有 极、有极加强、偏极、单闭磁等5种9类20品种及3个派生品种。
4、继电器 插座
5、安全型继电器的特点:
前接点代表危险侧信息 后接点代表安全侧信息

接点符合:故障—安全原则:发生安全侧故障的可能性远远大于发生危 险侧故障的可能性,处于禁止运行的状态的故障有利于性车的安全称为 安全侧,处于允许运行状态的故障可能危及性车安全,称为危险侧故障。 由于其在故障情况下,使前接点闭合的概率远远小于后接点闭合的概率。
7、熄灭接点电弧:当电路中电流较大时(大于产生电弧的临界电流 I0)时,接点断开过程中,由于在强大电场作用下从负极发出的电子具 有足够大的能量使气体气子发生强烈游离,就在接点间产生电弧,电弧 温度很高,会引起接点材料的蒸发与喷溅,更增加了接点的电腐蚀,同 时还引起接点的表面氧化。必须设法熄灭接点电弧。
二、继电器的继电特性
回差特点:吸起值、释放值不一样。吸起值>释放值
三、继电器的作用
能够以极小的电信号控制执行电路中相当大的对象,能够控制数个 对象和数个回路,也能控制远距离的对象。有着良好的开关性能:闭 合阻抗小、断开阻抗大,有故障→安全性能,能控制多回路、抗雷击 性能强、无噪声、温度影响小等。在以继电技术构成的系统中,大量 使用,在以电子元件和微机构成的系统中,作为接口部件,将系统主 机与信号机、轨道电路、转辙机等执行部件结合起来。 四、铁路信号对继电器的要求 1、安全、可靠 2、动作可靠、准确 3、使用寿命长 4、有足够的闭合和断开电路的能力 5、有稳定的电气特性和时间特性 6、保持良好的电气绝缘强度。
四、继电器基本电路 1、串联电路实现“与”的功能 2、并联电路实现“或”功能 3、串并联电路 4、自闭电路当继电器吸合之后,由自身前接点构成,用来继续保持 继电器励磁导通的电路。 5、在励磁电路中串联另一继电器的后接点。

继电器介绍

继电器介绍

继电器的介绍一继电器的定义继电器是一种当输入量(电,磁,声,光,热)达到一定值时,输出量将发生跳跃式变化的自动控制器件。

二继电器的分类继电器的分类方法很多,可以按作用原理,外形尺寸,结构特征,触电负载,产品用途等分类。

(1)按继电器的作用原理或结构特征分类电磁继电器,热继电器,混合式继电器,高频继电器,同轴继电器,真空继电器,光电继电器,极化继电器,时间继电器,舌簧继电器等。

电磁继电器:由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器。

电磁继电器又分直流,交流和磁保持继电器热继电器:利用热效应而动作的继电器。

热继电器又分温度继电器和电热式继电器。

固态继电器:固态继电器是一种能够象电磁继电器那样执行开、闭线路的功能,且其输入和输出的绝缘程度与电磁继电器相当的全固态器件。

混合式继电器:由电子元件和电磁继电器组合而成的继电器。

一般,输入部分由电子线路组成,起放大、整流等作用,输出部分则采用电磁继电器。

高频继电器:用于切换频率大于10kHz的交流线路的继电器。

同轴继电器:配用同轴电缆,用来切换高频、射频线路而具有最小损耗的继电器。

真空继电器:触点部分被密封在高真空的容器中,用来快速开、闭或转换高压、高频、射频线路用的继电器。

光电继电器:利用光电效应而动作的继电器。

极化继电器:由极化磁场与控制电流通过控制线圈,所产生的磁场综合作用而动作的继电器。

继电器的动作方向取决于控制线圈中的电流方向。

时间继电器:当加上或除去输入信号时,输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。

舌簧继电器:利用密封在管内,具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。

(2)按继电器触点负载分类微功率继电器,弱功率继电器,中功率继电器和大功率继电器等。

微功率继电器:当触点开路电压为直流27伏时,触点额定负载电流(阻性)为0.1安、0.2安培的继电器。

弱功率继电器:当触点开路电压为直流27伏时,触点额定负载电流(阻性)为0.5安培、1安培的继电器。

安全型继电器特性

安全型继电器特性
• 接点电阻由接触电阻及接点本身的电阻两部 分组成。
2.接点参数
(3) 接点压力 (4) 接触点之间的压力和材质, 在很大程度上决
定着接点电阻的大小。 (5) 接点齐度 (6) 同一继电器的所有接点用于电路中, 理论上
要求同时接触。 (7) 继电器各组接点同时接触的误差称为接点
不齐度, 要求其越小越好。
• 要消灭接点火花, 一般采用灭火花电路, 总的 原理是利用灭火花电路沟通电感负载所产生 的感应电流回路, 以降低自感电势, 并把磁场 能量消耗在回路中的电阻上, 这样接点间的 电压就可能降低到不能击穿空气隙, 避免接 点火花的出现。
7.熄灭接点电弧
产生条件: 当电路中的电流较大时(大于产生 电弧的临界电流)时,接点断开过程中,接点 间生电弧。
①改变继电器结构 改变衔铁与铁心间止片厚度, 来改变继电器的 返回时间; 选用电阻率较高的铁磁材料, 以缩短继电器的 动作时间; 增大线圈导线的线径来减小继电器的吸合时间 ; 铁心上套短路铜环使继电器缓动, 构成缓放型 继电器。
3.改变继电器时间特性的方法
②用电路改变继电器的时间特性 提高继电器端电压使其快吸;
四、安全型继电器的接点
• 4.接点材料 • 要求: 电阻系数小,抗压强度低,不易氧化,氧
化物电阻率小。 • 适合的材料: 银 • 电阻率最低,氧化膜的导电率与纯银几乎相等,
抗压强度不高。 • 一般采用银和银合金作为接点材料。
四、安全型继电器的接点
控制大电流和高电压的接点: 钨和金属 陶瓷等
钨: 熔点高,硬度高,不会熔合,几乎 没有机械磨损,耐电腐蚀能力强,但它在大 气中易氧化。
2.接点参数
(5) 接点间隙 (6) 接点间隔增大后, 拉长了电弧, 可使电弧熄

常用保护继电器

常用保护继电器

DL-10系列电磁式电流继电器的内部接线与图形符号 a)DL-11型 b)DL-12型 c)DL-13型 d)集中表示的图形符号 e)分开表示的图形符号
KA1-2—常闭(动断)触点 KA3-4—常开(动合)触点
过电流继电器线圈中使继电器动作的最小电流,称为继电器的动作电流用Iop表示。 过电流继电器动作后,减小其线圈电流到一定值时,钢舌片在弹簧作用下返回起始位 置。 过电流继电器线圈中使继电器由动作状态返回到起始位置的最大电流,称为继电器的 返回电流用Ire表示。 继电器的返回电流与动作电流的比值,称为继电器的返回系数用Kre表示,即
过电流保护的接线框图 KA-电流继电器 KT-时间继电器 KS-信号继电器 KM-中间继电器
保护继电器按其动作于断路器的方式分,有直接动作式与间接动作式两大类。断 路器操作机构中的脱扣器实际上就是一种直动式继电器,而一般的保护继电器则为间 接动作式。
保护继电器按其与一次电路联系的方式分,有一次式继电器与二次式继电器。一 次式继电器的线圈是与一次电路直接相连的,例如低压断路器的过电流脱扣器与失压 脱扣器(参看图4-37),实际上就是一次式继电器,同时又是直动式继电器。二次式 继电器的线圈是通过互感器接入一次电路的。高压系统中的保护继电器都是二次式继 电器,均接在互感器的二次侧。
DS-110、120系列时间继电器的内部接线与图形符号 a)DS-111、112、113、121、122、123型 b)DS-111C、112C、113C型 c)DS-115、116、125、126型 d)时间继电器的缓吸线圈及延时闭合触点符号 e)时间继电器的缓放线圈及延时断开触点符号
当继电器线圈接上工作电压时,铁心被吸入,使卡住的一套钟表机构被释放,同 时切换瞬时触点。在拉引弹簧作用下,经过整定的时间,使主触点闭合。继电器的延 时,可借改变主静触点的位置(即它与主动触点的相对位置)来调节。调节的时间范 围,在标度盘上标出。

安全型继电器工作原理

安全型继电器工作原理

安全型继电器工作原理引言安全型继电器是一种广泛应用于工业控制系统中的继电器,其作用是监测系统中的各种安全条件,并在出现异常情况时切断电力供应。

本文将详细介绍安全型继电器的工作原理及其在工业领域中的应用。

安全型继电器的基本结构安全型继电器由输入电路、输出电路、控制电路和触发装置等部分组成。

其基本结构如下: 1. 输入电路:用于接收来自传感器或开关的安全信号,并将其转化为电信号。

2. 输出电路:通过断开或闭合主接点的方式,切断或通电负载电源。

3. 控制电路:根据输入电路接收到的信号,对输出电路进行控制。

4. 触发装置:用于监测输入电路的信号变化,并触发控制电路的工作。

安全型继电器的工作原理安全型继电器的工作原理可以分为以下几个步骤: 1. 通过输入电路接收安全传感器或开关的信号。

这些信号可能是来自于温度传感器、压力传感器、光电开关等安全装置。

2. 输入电路将接收到的信号转化为电信号,并传送给控制电路。

3. 控制电路对接收到的信号进行分析和处理,判断系统是否存在安全隐患。

4. 若判断系统存在安全隐患,则控制电路会触发触发装置,使输出电路切断负载电源,确保系统安全。

5. 如果系统安全,控制电路不会触发触发装置,输出电路将维持通电状态,保持系统正常运行。

安全型继电器的应用领域安全型继电器在工业领域中有广泛的应用,主要包括以下几个方面: 1. 自动化生产线:在自动化生产线上,安全型继电器可用于检测并保护机器人、传送带、起重装置等设备的安全运行。

2. 电气控制系统:安全型继电器可以用于电气控制系统中,保护电机、发动机、电源设备等的安全运行。

3. 物料搬运:在物流领域,安全型继电器可以用于检测和控制输送带、起重机、叉车等设备的安全操作。

4. 环境监测系统:在环境监测领域,安全型继电器可以用于监控温度、湿度、气体浓度等参数,并在超过安全范围时触发相应的报警装置。

安全型继电器的优势相比传统继电器,安全型继电器具有以下几个优势: 1. 安全性高:安全型继电器可以有效地监控系统的安全状态,并在发生异常情况时立即切断电源,确保工作环境的安全。

安全型继电器的基本结构

安全型继电器的基本结构

安全型继电器的基本结构
安全型继电器是一种在电路中起到保护作用的电器元件。

它的基本结构由触点、线圈、保护电路和外壳组成。

触点是安全型继电器的主要部分之一,它分为常开触点和常闭触点。

常开触点在正常情况下是断开的,当线圈通电时,常开触点闭合,电路才能通电。

常闭触点则相反,在正常情况下是闭合的,当线圈通电时,常闭触点打开,电路才能通电。

线圈是安全型继电器的另一个重要部分,它由导线绕成,通电时会产生磁场,使触点闭合或打开。

线圈的工作电压、工作电流和功率等参数需要根据具体应用场景来确定。

保护电路是安全型继电器的核心部分之一,它可以保护电路不受过载、短路等故障的影响。

当电路出现故障时,保护电路会自动切断电源,保护设备和人员的安全。

外壳是安全型继电器的外部保护结构,它可以防止外部物体对安全型继电器造成损坏。

外壳材料通常采用塑料或金属,具有防水、防尘、防腐等特性。

安全型继电器的应用非常广泛,可以用于家庭、商业、工业等领域。

例如,在家庭中可以用于灯光控制、空调控制等;在商
业中可以用于自动售货机、自动门等;在工业中可以用于机器人控制、自动化生产线等。

总之,安全型继电器是一种非常重要的电器元件,它可以保护电路和人员的安全,在各个领域都有广泛的应用。

电气知识:继电器原理种类及作用

电气知识:继电器原理种类及作用

继电器原理种类及作用简介:继电器(英文名称:relay)是一种电控制器件,是当输入量(激励量)的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之...继电器是一种电控制器件。

它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。

通常应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械,遥控系统、工业自动化装置;信号灯、调光、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

继电器的种类很多,有电磁式(直流、交流),如:交流接触、中间继电器、时间继电器、电流继电器]电压继电器等;机械式,如干簧继电器,热继电器等;压力式,如瓦斯继电器、温度继电器等。

作为控制元件,概括起来,继电器有如下几种作用:1)扩大控制范围:例如,多触点继电器控制信号达到某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路。

2)放大:例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路。

3)综合信号:例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,达到预定的控制效果。

4)自动、遥控、监测:例如,自动装置上的继电器与其他电器一起,可以组成程序控制线路,从而实现自动化运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

谢谢!
图 牵引特性曲线与机 械特性曲线配合
c点相切的(IW)2牵引特性曲线,除c点牵引力等于机械力外,其余都大 于机械力,所以能使继电器吸起,(IW)2就是吸起安匝。又因为c点的牵 引力等于机械力,所以这个吸起安匝称为临界安匝,切点c称为临界点。
线圈电阻的测量
线圈电阻的测量可用电压-电流法和电桥法。用电压-电流法测量时,应 尽量避免或减小电压表、电流表内阻的影响,测试过程要尽量短,以避 免线圈温升。
绝缘电阻
绝缘电阻的测试一般都使用兆欧表,被测继电器应置于优质 绝缘板上,测试电压应符合各产品技术要求规定,一般加电压2s 之后的最小值即为被测值。
介质耐压
介质耐压的测试一般都使用专用介质耐压表,测试时可在最高 电压(110%试验电压)下保持1s,有争议时应以试验电压保持 1min为准。漏电流一般为1mA。
处于禁止运行状态的故障有利于行车的安全,称为安全侧 处于允许运行状态的故障可能危及行车安全,称为危险侧 由于其在故障情况下,使前接点闭合的概率远远小于后接点闭合的概率。
1.电气特性
电气特性是安全型继电器的基本要求,也是设计和实现信号 逻辑电路的依据。
额定值:满足继电器安全系数所必须接入的电压或电流。AX系列继电
安全型继电器
继电器的定义
继电器是一种当控制参数变化时,能引起被控制参数突然变化 的电器元件。当输入量达到一定数值时,输出量发生突变。
Ix
输入 线圈
Iy Iy2 Iy
接点 输出
0
Ix1
Ix2
Ix
安全型继电器
AX系列安全型继电器是 直流24V系列的重弹力 式直流电磁继电器,其 典型结构为无极继电器, 其它各型号都是由其派 生而成。本文将对其进 行详细介绍。
安全型继电器的基本原理
组成:由接点系统和电磁系统两大部分组成。电磁系统由线圈、固定的铁心、
轭铁以及可动的衔铁;接点系统由动接点、静接点构成。
线圈通电→产生磁通(衔铁、铁
心)→产生吸引力→克服衔铁阻力→
衔铁吸向铁心→衔铁带动动接点动作 →前接点闭合、后接点断开吸起 电流减少→吸引力下降→衔铁依 靠重力落下→动接点与前接点断开, 后接点闭合落下 无极特性 不能辨别输入物理量的 特征,1+4-,1-4+继电器都会吸起, 断电就会落下。
吸合时间

返回时间
继电器动作时间
3.机械特性与牵引特性
在继电器衔铁的动作过程中,衔铁上受到电磁吸引力和反作用力。电 磁吸引力又称牵引力。反作用力与之方向相反,对于安全型继电器来说 是由衔铁(及重锤片)的重力和接点簧片的弹力组成的,所以称为机械 力。 要使继电器可靠工作,牵引力必须大于机械力。因此牵引力的大 小要根据机械力来确定。机械特性与牵引特性间的配合保证其可靠吸合 与落下。
方成正比;当安匝一定时,FQ与δ 的平方成反比。即FQ随δ 呈双曲
线规律而变化。牵引力FQ随工作气隙δ 变化的关系FQ=f(δ ),称 为牵引特性。
从图中可看出,当安匝一定 时,牵引力FQ随δ 的减小呈 双曲线规律急剧增大;而相 同的工作气隙,在不同的安 匝下,牵引力FQ也不同,安 匝大,牵引力也大。
测试数值Ra应换算成基准温度(一般为20℃)下的值,换
算公式为:
Ra=R20[1+(Ta-20)]
式中:Ta为环境温度(℃) 为电阻温度系数(铜导线的温度系数是0.004 1/℃)
接触电阻的测量
测量动断触点接触电阻时继电器处于不激励状态;测量动合触 点接触电阻时继电器处于额定激励状态。接触电阻的测量一般采用 电压-电流法(四端法)。测量时,加到触点上的负载应符合产品标 准的规定。 测试部位在引出端离其根部4mm之内。负载应在触点达稳定闭 合之后施加,触点断开之前切除。
继电器的机械特性曲线是一条折线 ,它表示了衔铁运动在不同位置时 的机械反作用力FJ。折线上c、e。 两个折点突出向上,它们反映了衔 铁运动在这两个位置的机械反作用 力变化最大。如果继电器的牵引力 在这两个位置均能大于机械反作用 力,该继电器就能吸起。所以c、e 两个点中的一个,一般作为确定牵 引力的依据,称为临界点。
器的额定电压为24V。
充磁值:为了测试继电器的释放值,向线圈通以4倍的工作值。这样可
使继电器磁路饱和,在此条件下测试释放值。

释放值:向继电器通以规定的充磁值,然后逐渐降低电压或电流,至
全部前接点断开时的最大电压或电流值。
工作值:向继电器线圈通电,直到衔铁止片与铁芯接触、全部前接点
闭合,并满足规定接点压力所需要的最小电压或电流值。
图 无极继电器的机械特性曲线
机械特性曲线可根据材料 力学计算求得,也可通过 实验求得。
牵引特性
当无极继电器线圈上加上直流电源后,铁芯中就产生磁通,磁通经
过铁芯与衔铁间的气隙δ 时,对衔铁产生电磁吸引力,称为牵引力
FQ。牵引力FQ与线圈的磁势(线圈的匝数和所加电流的乘积IW , 通常称安匝)及气隙大小有关。当δ 一定时,FQ与安匝(IW)的平
机械特性
AX系列继电器机械力的大小与接点片的数量、重锤片的数量、衔铁的动 程等有关,而且在衔铁的整个运动过程中所受到的机械力不是固定不变 的,而是在一个很大的范围内变化的。也就是说,继电器的机械力FJ是 随着衔铁与铁芯间的气隙δ 的变化而变化的。FJ=f(δ )的变化关系称为 继电器的机械特性。表示这种变化关系的曲线,称为机械特性曲线。不 同类型的继电器,其结构不同,机械特性也不同。
继电器的型号表示
采用汉字拼音字母和数字表示:字母表示继电器种类,数 字表示线圈的阻值。
125 0.44
前圈电阻值 (两线圈阻值相同 后圈电阻值 时,取二者之和) 缓放
J W J X C—H
插入 信号 加强接点 无极 继电器
安全型继电器的特点
前接点代表危险侧信息;后接点代表安全侧信息。 接点符合:故障-安全原则。发生安全侧故障的可能性远远大于发生危险侧故 障的可能性。
反向工作值:反向通电,至前接点全部闭合,并满足规定接点压力所
需要的最小电压或电流值。
2.时间特性
当线圈通电到衔铁动 作,带动后接点断开, 前接点接通,需要一定 的时间。即吸合或释放 也都需要时间。 通 电
后 接 点 断 开
前 接 点 闭 合
断 电
前 接 点 断 开
后 接 点 闭 合
例如JWXC-1000型继电器的吸 合时间为0.10-0.15s,返回 时间为0.015-0.02s。
因此,不同的安匝值牵引力 FQ与工作气隙δ 的牵引特性 曲线也不同,安匝大,曲线 FQ=f(δ )位置就高。
图 牵引特性曲线
牵引特性与机械特性的配合
将机械特性曲线和一族牵引特性曲线用 同一比例尺绘在同一坐标上 。这一族 牵引特性曲线对应于不同的继电器安匝 。显然,要使继电器吸起,就必须要求 继电器衔铁在整个运动过程中,牵引力 处处大于或等于机械力。也就是说,牵 引特性曲线必须在机械特性曲线之上, 至少也要与机械特性曲线相切。
