液压绞车工作原理
液压绞车制动
液压绞车制动。
若钢丝绳放出长度大于零米时，液压绞车继续反转收缆，使吊钩上升到位为止。
若吊重量小于60吨，则绞车反转收缆，使吊钩上升到要求的高度为止。
当放缆长度达到50米，或收缆时钢丝绳达到零米都会有报警显示，并自动切断电磁阀S3、S2电源。
重量传感器能实时称量吊重，超过60吨也自动报警。
测长传感器能实行测出钢丝绳放出长度。
本发明是一种铺管船用舷边起重装置，属于船舶吊艇杆领域。
其主体机构由底座、绞车座和吊臂组成。
绞车座焊接在底座中后部，吊臂安装在底座前部。
摆臂机构由液压油缸、下绞座和上绞轴组成。
下绞座焊接在绞车座顶部，液压油缸安装在下绞座和上绞轴上，上绞轴安装吊臂顶部。
起升机构由液压绞车、排绳滑轮、二定滑轮、三动滑轮、吊钩、钢丝绳、重量传感器和测长传感器组成。
液压绞车安装在绞车座内，各定滑轮安装在吊臂双耳板上。
液压油箱、电机和油泵安装在底座右部。
电控箱安装在油箱上方，控制电路安装在电控箱内。
主要优点是吊臂短而宽，自重较轻，吊重量大，电机功率较小节电，造价是进口价格的十分之一，能完成管道对口、移位、作立管等。
1．一种铺管船舷边起重装置，包括主体机构、摆臂机构、起升机构、液压源和电控系统五部分，其特征是主体机构由底座、绞车座和吊臂组成，绞车座焊接在底座的中后部，吊臂安装在底座的前部；摆臂机构由液压油缸（15、16）、下绞座（7）和上绞轴（14）组成，下绞座（7）焊接在绞车座的上顶部，液压油缸的缸套（15）用绞轴安装在下绞座（7）上，上绞轴（14）安装在吊臂双耳板（12）的上部，液压油缸的活塞杆（16）安装在上绞轴（14）上；起升机构由液压绞车（18）、排绳器（19）、排绳滑轮（20）、双定滑轮（21）、三动滑轮（22）、吊钩（23）、钢丝绳（24）、重量传感器（25）和测长传感器（26）组成，液压绞车（18）安装在绞车座内，排绳器（19）在液压绞车（18）上方二者成为一体，排绳滑轮（20）安装在吊臂双耳板（12）的上部，双定滑轮（21）安装在吊臂双耳板（12）的中下部，三动滑轮（22）和吊钩（23）为一体被钢丝绳（24）悬吊在双定滑轮（21）下方，钢丝绳（24）下端缠绕在液压绞车（18）上，向经排绳器（19），再绕过排绳滑轮（20），向下三交绕过三动滑轮（22）和两次绕过双定滑轮（21），钢丝绳（24）上端与重量传感器（25）连接，重量传感器（25）安装在双定绳滑轮（21）右方双耳板（12）上，测长传感器（26）安装在排绳滑轮（20）下方双耳板（12）上；液压源由油箱（28）、电机和油泵（27）组成，电机和油泵（27）安装在底座的右部，油箱（28）安装在电机和油泵（27）上方；电控系统由电控箱（29）、电机启停电路、吊臂摆幅控制电路、吊钩升降控制电路、现场操作台和远程控制台组成，电控箱（29）安装在油臬（28）后方，各控制电路安装在电控箱（29）内，现场操作台安装在底座的左部，远程控制台安装在铺管船总控制室，各种操作按钮安装在现场操作台上。

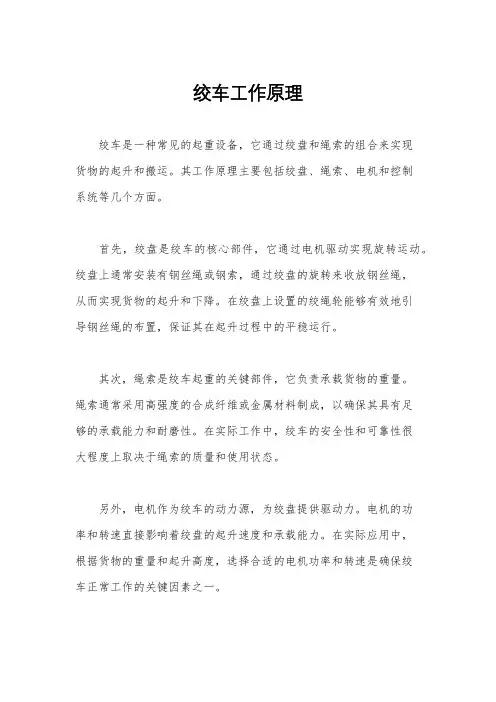

绞车工作原理
绞车工作原理绞车是一种常见的起重设备，它通过绞盘和绳索的组合来实现货物的起升和搬运。
其工作原理主要包括绞盘、绳索、电机和控制系统等几个方面。
首先，绞盘是绞车的核心部件，它通过电机驱动实现旋转运动。
绞盘上通常安装有钢丝绳或钢索，通过绞盘的旋转来收放钢丝绳，从而实现货物的起升和下降。
在绞盘上设置的绞绳轮能够有效地引导钢丝绳的布置，保证其在起升过程中的平稳运行。
其次，绳索是绞车起重的关键部件，它负责承载货物的重量。
绳索通常采用高强度的合成纤维或金属材料制成，以确保其具有足够的承载能力和耐磨性。
在实际工作中，绞车的安全性和可靠性很大程度上取决于绳索的质量和使用状态。
另外，电机作为绞车的动力源，为绞盘提供驱动力。
电机的功率和转速直接影响着绞盘的起升速度和承载能力。
在实际应用中，根据货物的重量和起升高度，选择合适的电机功率和转速是确保绞车正常工作的关键因素之一。
最后，控制系统是绞车的智能化保障，它通过控制电机的启停、转向和速度等参数，实现对绞车的精准控制。
在一些高端绞车中，还配备有重载保护、速度控制和故障诊断等功能，以提高绞车的安全性和可靠性。
绞车工作原理的核心在于绞盘和绳索的协同作用，通过电机的驱动和控制系统的智能化管理，实现对货物的起升和搬运。
在实际使用中，操作人员需要熟练掌握绞车的工作原理和操作技巧，确保其安全、高效地完成各项起重任务。
绞车作为一种常见的起重设备，在工程建设、物流运输和生产制造等领域都有着广泛的应用。
因此，了解和掌握绞车的工作原理对于提高工作效率和保障安全生产具有重要意义。
希望通过本文的介绍，读者能够对绞车的工作原理有更加深入的了解，为实际工作提供参考和指导。
液压绞车原理
液压绞车原理
液压绞车是一种利用液压原理来传递力量，实现起重和牵引作业的机械设备。
它主要由液压系统、传动系统和控制系统三部分组成，通过液压系统提供的液压能量来驱动绞车的工作机构，实现起重和牵引操作。
下面我们将详细介绍液压绞车的工作原理。
首先，液压绞车的液压系统包括液压泵、液压缸、液压阀等组件。
液压泵将机械能转化为液压能，通过液压缸将液压能转化为机械能，从而驱动绞车的工作机构进行起重和牵引操作。
液压阀则起到控制液压系统流动方向、压力和流量的作用，保证绞车的正常工作。
其次，传动系统是液压绞车的重要组成部分，它通过传动装置将液压能转化为机械能，实现绞车的起重和牵引操作。
传动系统一般由液压缸、液压马达、液压管路等组件构成，液压缸将液压能转化为直线运动的机械能，液压马达将液压能转化为旋转运动的机械能，通过液压管路将液压能传递到绞车的各个执行部件，实现起重和牵引操作。
最后，控制系统是液压绞车的智能部分，它通过控制阀、传感
器、执行器等组件来实现对绞车的控制和监测。
控制系统可以根据用户的指令来控制绞车的起重和牵引操作，同时可以通过传感器来监测绞车的工作状态，保证绞车的安全和稳定运行。
总的来说，液压绞车是一种利用液压原理来传递力量，实现起重和牵引作业的机械设备。
它通过液压系统、传动系统和控制系统三部分的协作，实现对绞车的控制和监测，从而保证绞车的安全和稳定运行。
液压绞车的工作原理对于我们了解和使用液压绞车具有重要的指导意义。
矸石山绞车液压站结构性能工作原理绞车电气原理及安全回路绞车一般故障及其处置方法
课程名称矸石山绞车液压站结构性能及一审阅人般故障及其处置方法、绞车电气原理及安全回路课程类型理论课学时3个授课时间授课对象井下维修电钳工班级名称教学目标悉掌握矸石山液压站的工作原理及绞车电气原理和简单故障的诊断与处理，从而在实际工作中减少故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。
教学重点1、液压站原理图2、矸石山绞车安全回路教学难点1、液压站系统调试2、矸石山绞车安全回路授课方法讲授、实际操作教具仪器黑板、原理图教学过程附记：参考资料：1、B102E液压站说明书2、液压传动第3版3、矿山运输与提升设备4、洛阳源创NT型交流电控培训材料第一节矸石山绞车液压站结构性能、工作原理及一般故障处置方法学时：1学时教学环节课堂主要教学内容教学程序设计时间分配目标掌握B102E液压站原理图，理解各阀门开关量状态，了解液压站调绳方法。
掌握液压站一般故障处置方法重点：液压站原理图难点：液压站系统调试教学内容1、概述矸石山绞车液压站采用型号为B102E型液压站，B102E型液压站用于2JTP型双筒矿井提升绞车和2JK型双筒矿井提升机。
B102E液压站的主要作用是：1.1.1 可以无级调节供给盘形制动器的液力油，以获得不同的制动力矩。
1.1.2 在任何事故状态下，可以使制动器的油压迅速降到予先调定的某一值，经过延时后，制动器的全部油压值迅速降到零，使制动器达到全制动状态,即二级制动。
或在紧急情况下，使制动器的全部油压一次都回到零，使制动器达到全制动状态，即一级制动。
1.1.3 B102E除以上作用外还可以供给双筒提升绞车和提升机调绳装置所需要的压力油。
1.2 主要技术参数：最高油压： 6.3MPa最大输油量：（所有出口油量的总和）9L/min油箱储油量：490L工作油温：15°C～65°C制动油牌号：N46D低凝液压油电液调压装置允许最大输入电流：350mA2 液压站的结构原理（见图2、图3）B102E液压站，分为互相独立的工作制动部分和安全制动部分；还有增加了调绳离合部分。
煤矿绞车基础知识课件
• 调度绞车是一种齿轮传动机械绞车，其传动系统又称 为轮系。根据齿轮传动系统传动时各齿轮轴线在空间 的相对位置是否固定，可分为定轴轮系和周转轮系。 定轴轮系又有外啮合圆柱齿轮传动和内啮合圆柱齿轮 传动之分，而周转轮系又有差动传动和行星传动之分。 调度绞车的传动齿轮既有内啮合圆柱齿轮传动，又有 行星传动，所以调度绞车又称内齿轮行星传动绞车， 它常用来调度车辆和进行辅助牵引作业。
• （2）制动装置：制动装置主要由绞车上两组带式 闸来工作，一组为制动闸（机械制动），主要用 来制动滚筒；另一组为工作闸（工作制动），主 要用来控制滚筒运转。
• （3）电动机和机座：电动机作为调度绞车运转重 要组成部分，由电动机的转动带动齿轮传动系统 运转，一般为专用隔爆三相鼠笼异步电动机。电 动机轴承支架及闸带定位板等均用螺栓固定在机 座上。
煤矿绞车基础知识
JT一800/630（A）型绞车
• JT一800/630型绞车主要由电动机、减速器、主轴 装置、常用闸、工作闸等部件组成，如图4—8所 示。常用闸用以对滚筒进行制动，工作闸用以制 动行星齿轮传动的内齿圈，使绞车进行提升牵引； 下放时反转电动机，用常用闸控制下放速度。
煤矿绞车基础知识
煤矿绞车基础知识全液压传动液压绞车工作原理如图412所示煤矿绞车基础知识全液压传动液压绞车工作原理如图412所示防爆电动机1带动双向变量轴向柱塞泵使得与泵2组成闭式回路的内曲线低速大扭矩液压马达3转动液压马达直接与绞车滚筒4连接从而拖动绞车运转
第四章 煤矿绞车基础知识
富源县煤矿安全技术培训中心
煤矿绞车基础知识
• 特别注意的是，当电动机启动后，严禁将工作闸 和制动闸同时闸住，否则会造成事故。
液压绞车应知应会知识
液压绞车应知应会知识液压绞车应知应会知识一、液压泵1、工作原理由电动机的带动凸轮旋转时，柱塞便在凸轮和弹簧的作用下在缸体内往复运动。
缸体内孔与柱塞外圆之间有良好的配合精度，使柱塞在缸体孔内作往复运动时基本没有油液泄漏，即具有良好的密封性。
柱塞右移时，缸体中密封工作腔的容积变大，产生真空，油箱中的油液便在大气压力作用下经过吸油单向阀吸入缸体内，实现吸油；柱塞左移时，缸体中密封工作腔的容积变小，油液受挤压，便经过压油单向阀输送到系统中去,实现压油。
假如偏心轮（凸轮）别断地旋转，液压泵就会别断地完成吸油和压油动作，所以就会延续别断地向液压系统供油。
2、工作条件（1）具有密封的工作容腔；（2）密封工作容腔的容积大小是交替变化的，变大、变小时分不对应吸油、压油过程；（3）吸、压油过程对应的区域别能连通。
3、选泵原则为了满脚执行机构运动速度的要求，选用一具油泵或多个油泵。
低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。
二、液压马达1、工作原理（1）叶片式液压马达由于压力油作用，受力别平衡使转子产生转矩。
叶片式液压马达的输出转矩与液压马达的排量和液压马达进出油口之间的压力差有关，其转速由输入液压马达的流量大小来决定。
由于液压马达普通都要求能正反转，因此叶片式液压马达的叶片要径向放置。
为了使叶片根部始终通有压力油，在回、压油腔通人叶片根部的通路上应设置单向阀，为了确保叶片式液压马达在压力油通人后能正常启动，必须使叶片顶部和定子内表面密切接触，以保证良好的密封，所以在叶片根部应设置预紧弹簧。
叶片式液压马达体积小，转动惯量小，动作灵敏，可适用于换向频率较高的场合，但泄漏量较大，低速工作时别稳定。
所以叶片式液压马达普通用于转速高、转矩小和动作要求灵敏的场合。
（2）径向柱塞式液压马达径向柱塞式液压马达工作原理，当压力油经固定的配油轴的窗口进入缸体内柱塞的底部时，柱塞向外伸出，紧紧顶住定子的内壁，由于定子与缸体存在一偏心距。
1.6米 JTP提升绞车液压站工作及原理
JTP绞车液压站结构原理及工作原理JK8030、2JK8030液压站的原理1、液压站的动力源由两台齿轮泵-电机组组成。
他们一开一备，油泵替工作时，由液动换向阀自动切换，由于每台油泵出口装有板式单向阀，所以当一台油泵或电机损坏需要维修更换时，可不停机进行切换。
2、液压站油泵出口装有高压板式顶装过滤器，进入液压站控制阀组合盘形制动器油缸的压力油均可得到充分的过滤从而保证液压站的运行可靠性，并延长液压元件的使用寿命。
液压站运行过程中要经常观察滤油器是否被堵塞（当滤油器堵塞后，其堵塞发讯器的红的按钮会抬出冰箱电控柜发出堵塞信号），并及时更换滤芯。
3、液压站的调压装置有比例溢流阀和预它胚胎使用的比例放大器组成。
比例放大器置于电控柜内。
其工作原理如下：比例放大器24A、26A接入DC24直流电源，14A、16A接入由电控柜输入的0-10V输入信号，8A、12A接至比例溢流阀电磁铁。
当操作者操作工作手柄时，手柄带动自整角机转动，经电控柜进行信号处理后，电控柜按比例地向比例放大器输入0-10V电压信号（该电压信号值在操纵台面板有显示）。
与此同时比例放大器向比例溢流阀电磁铁输入0-1250mA 电流（该电流值在操纵台面板有显示），比例电磁铁推动比例溢流阀主簧压缩，比例调压阀就可以随着操纵手柄的转动调整液压站的输出油压值了。
4、液压站的安全制动部分由电磁换向阀G4、G5、G6，直流溢流阀14，减压阀17，单向阀9组成。
其中，电磁换向阀G5用于控制盘形制动器油缸的进油和回油。
直动溢流阀14用与调节二级制动的压力值P1。
减压阀17用于调节皮囊式蓄能器21的充液压力P1，皮囊式蓄能器21用来保证在二级制动延时的时间内保证压力平稳。
5、对于单绳双筒提升机（2JK8030）液压站又在JK8030型液压站增加了电磁换向阀24以供调绳使用。
其中电磁换向阀24用于控制绳离合器的打开合上。
6、点接点压力表15是用于液压站因故障原因压力异常升高时发讯，迅速关闭油泵电机组，起到提升机超压安全保护作用。
液压拖曳绞车结构组成
液压拖曳绞车结构组成液压拖曳绞车是一种常用于工业和建筑领域的机械设备，它主要由液压系统、绞车机构和控制系统三部分组成。
液压系统是液压拖曳绞车的核心部分，它由液压泵、液压缸、液压阀和油箱等组成。
液压泵负责将液压油从油箱中抽出，并将其压力增加到所需的工作压力。
液压缸则是将液压能转化为机械能的装置，它通过液压系统提供的压力来推动绞车机构的运动。
液压阀则是控制液压系统中油液的流动和压力的装置，它可以根据需要调节液压系统的工作压力和流量。
绞车机构是液压拖曳绞车的另一个重要组成部分，它由绞车鼓、绞车轴、钢丝绳和制动器等组成。
绞车鼓是绞车机构的核心部分，它通过液压系统提供的动力来带动绞车轴的旋转，从而使钢丝绳卷绕在绞车鼓上。
钢丝绳则是绞车机构的承载部分，它通过绞车鼓的旋转来提供拉力，从而实现物体的拖曳和起重。
制动器则是绞车机构的安全保护装置，它可以在需要时阻止绞车鼓的旋转，从而避免钢丝绳的断裂和绞车机构的损坏。
控制系统是液压拖曳绞车的第三个组成部分，它由控制器、传感器和电气元件等组成。
控制器是控制系统的核心部分，它可以根据用户的需求和工作环境的变化来调节液压系统的工作压力和流量，从而实现绞车机构的精确控制。
传感器则是控制系统的感知部分，它可以感知绞车机构的运动状态和工作环境的变化，并将这些信息传输给控制器。
电气元件则是控制系统的执行部分，它可以根据控制器的指令来控制液压系统和绞车机构的运动。
总之，液压拖曳绞车是一种功能强大、结构复杂的机械设备，它的液压系统、绞车机构和控制系统三部分密切配合，共同实现物体的拖曳和起重。
在工业和建筑领域，液压拖曳绞车已经成为不可或缺的重要设备，它为人们的生产和生活带来了巨大的便利和效益。
液压绞车原理
液压绞车原理
液压绞车是一种利用液压原理来传递力量，实现起重和牵引的机械设备。
它通
常由液压系统、液压缸、绞车机构和控制系统等部分组成。
在使用液压绞车之前，我们需要了解其原理和工作方式，以便更好地使用和维护液压绞车。
液压绞车的原理主要是利用液压系统传递压力，通过液压缸产生推拉力，驱动
绞车机构进行起重和牵引操作。
液压系统由液压油箱、液压泵、液压阀、液压缸和液压管路等组成。
当液压泵启动时，液压油被泵入液压缸内，使活塞产生推力或拉力，从而驱动绞车机构进行工作。
液压绞车的工作原理可以简单描述为，当液压泵启动时，液压油被泵入液压缸内，使活塞产生推力或拉力，从而驱动绞车机构进行工作。
控制系统通过控制液压阀的开关来控制液压油的流动方向和流量大小，从而实现对液压绞车的控制。
液压绞车的工作方式可以分为起重和牵引两种。
在起重操作中，液压缸产生推力，驱动绞车机构上升或下降，从而实现货物的起重和放下。
在牵引操作中，液压缸产生拉力，驱动绞车机构前进或后退，从而实现货物的牵引和移动。
液压绞车具有结构简单、工作稳定、起重力大、牵引力大等优点，广泛应用于
工矿企业、港口码头、建筑工地等场所。
但在使用液压绞车时，也需要注意安全操作，定期检查和维护设备，确保设备的正常工作。
总之，液压绞车是一种利用液压原理来传递力量，实现起重和牵引的机械设备。
它的工作原理是利用液压系统传递压力，通过液压缸产生推拉力，驱动绞车机构进行起重和牵引操作。
掌握液压绞车的原理和工作方式，有助于我们更好地使用和维护液压绞车，确保设备的安全运行和高效工作。
液压绞车设计说明
1绪论1.1课题背景1.1.1 研究目的和意义总采工作面设备搬迁包括：采煤机、工作面刮板输送机、液压支架、机以及一些其他辅助设备的搬迁。
其中液压支架的搬迁量占到总搬迁量的%70到%75，所以液压支架的搬迁效率直接影响综采工作面的工作效率。
本设计的液压绞车主要是为了提高液压支架搬迁效率。
与传统煤矿井下电动绞车相比较液压绞车有着自己独特的优点[1]：(1)动力源由液压代替了电动，减少了电气设备可能带来的危险。
(2)可以通过液压马达自身实现高低速度调速，在带动负载时液压马达低速，没有负载时液压马达高速，这样可以提高钢丝绳的利用率。
(3)液压绞车管路采用了大量快换接头，通过高压橡胶管联接，乳化液泵站可以采用液压支架的泵站，加强了绞车的可移动性。
而且随着液压技术的迅速发展，液压传动已经在各种各样的机械上得到了广泛的应用，代替许多的机械结构。
液压传动具有很多优点：(1)易于获得很大的力和力矩,使液压传动成为最省力的有效手段。
(2)可以实现无级调速和稳定的低速运转性能，而且能获得很大的调速比，还容易获得极低的运转速度，使整个系统简化。
(3)能容量大，用较小的重量和尺寸的液压件就可以传递较大的功率使机械结构紧凑,体积小重量轻.矿用防暴绞车由于受井下空间尺寸的限制，就要求体积小。
同时液压系统的惯性小，起动快，工作平稳，易于实现快速而无冲击的变速与换向。
(4)易于获得更复杂的机械动作，以直接驱动工作装置。
(5)动力传递方便。
(6)易于实现安全保护,能只动防止过载，满足绞车安全工作的要求。
(7)液压元件能自行润滑，延长使用寿命。
(8)液压元件易于实现标准化，系列化，通用化。
采用专用液压绞车进行液压支架的搬迁可以加快搬迁速度，提高液压支架使用效率以及综采面生产效率，实现恒力控制和离机操作，对井下工作人员在搬迁液压支架时的安全起到非常大的保障。
1.1.2 国外的发展现状20世纪年代后期，日本、美国又开始推广应用液压—机械传动绞车。
液压绞车工作原理
液压绞车工作原理以油液作为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。
1、动力部分－将原动机的机械能转换为油液的压力能（液压能），例如：液压泵。
2、执行部分－将液压泵输入的油液压力能转换为带动工作机构的机械能。
例如：液压缸、液压马达。
3、控制部分－用来控制和调节油液的压力、流量和流动方向，例如：压力控制阀、流量控制阀和方向控制阀。
4、辅助部分－将前面三部分连接在一起，组成一个系统，起贮油、过滤、测量和密封等作用。
例如：管路和接头、油箱、过滤器、蓄能器、密封件和控制仪表等。
在一定体积的液体上的任意一点施加的压力,能够大小相等地向各个方向传递.这意味着当使用多个液压缸时,每个液压缸将按各自的速度拉或推,而这些速度取决于移动负载所需的压力.在液压缸承载能力范围相同的情况下,承载最小载荷的液压缸会首先移动,承载最大载荷的液压缸最后移动.为使液压缸同步运动,以达到载荷在任一点以同一速度被顶升,一定要在系统中使用控制阀或同步顶升系统元件.(1)液压传动的工作原理如图所示的磨床工作台液压传动原理图，液压泵3由电动机带动，从油箱1中吸油，然后将具有压力能的油液输送到管路，油液通过节流阀4和管路流至换向阀6，换向阀6的阀芯有不同的工作位置(图中有三个工作位置)，因此通路情况不同，当阀芯处于中间位置时，阀口P．A、B．T互不相通．通向液压缸的油路被堵死，液压缸不通压力油，所以工作台停止不动；若将阀芯向右推（右端工作位置），这时阀口P和A，B和T相通，压力油经P口流入换向阀6，经A口流入液压缸8的左腔，活塞9在液压缸左腔压力油的推动下带动工作台10向右移动；液压缸右腔的油液通过换向阀6的b口流入到换向阀6，又经回油口T流回油箱1；若将换向阀6的阀芯向左推(左端工作位置)，活塞带动工作台向左移动；因此换向阀6的工作位置不同的，就能不断改变压力油的通路，使液压缸不断换向，以实现工作台所需要的往复运动。
测井绞车的结构及原理压制-文档资料
为液体的压力能，为系统供压力油。
2.执行元件
即液压马达，液压马达是液压系统中的执行元件，它的作用和液压泵相反， 将液压能转换为机械能，带动负载运动。
液压泵
液压马达
3.控制元件。
包括控制系统中压力用的元件,如溢流阀；控制流量用的元件,如节流阀；控
制油流方向用的元件,如换向阀；控制元件是用来控制执行元件的力和运动的。
达，齿轮泵及叶片泵则用在辅助系统中。
（四）主要阀件介绍
根据液压系统的配制不同，所选用的阀件多种多样。下面就几种主要阀件的 功能和作用做一简要介绍
1.扭矩阀（溢流阀）
主要用于液压系统提升负荷工作压力的设定。根据绞车使用电缆的
长短，井下仪器的重量及测井施工要求，设定不同的工作压力，以保护 测井电缆和井下仪器，该阀装在操作室操作台面板上。
5.气路系统
它用于设备的控制或操纵并为其提供气源。
6.电路系统
它用于照明和仪表、面板及操纵系统的控制并为其提供电源。
机械绞车动力传递原理示意图
汽车发动机
离合器
汽车变速箱
动力选择箱
绞车变速箱 正倒箱
链条 滚筒
二、液压传动基础知识 （一）液压传动
液压传动是用密封在系统中的液体作为介质，把液压能转换为机械
图1
图2
（七）液压油
在液压系统中，液压油选择的合适与否，将直接影响系统的工作效率和使用
寿命。 对液压油的要求有：粘温性能好、良好的润滑性、具有良好的化学稳定性、
对金属和密封件的腐蚀要小、不能含有蒸气和空气及其它容易汽化和产生气体的
杂质、抗泡沫性、抗乳化性好以及闪点高凝固点低等。（L-HM46抗磨液压油）
（八）液压传动的优缺点
与机械传动相比，液压传动具有以下优点：
绞车的原理
绞车的原理绞车是一种利用绳索或链条来提升或拉动重物的机械装置，它的原理是利用轮轴和绳索的组合来实现力的放大和方向的改变。
绞车广泛应用于建筑工地、码头、矿山等各种场所，是一种非常常见的起重设备。
下面我们来详细了解一下绞车的原理。
首先，绞车的基本构造包括主体架、绞盘、绳索、手柄等部件。
主体架是绞车的支撑结构，通常由钢铁材料制成，具有足够的强度和稳定性。
绞盘是绞车的核心部件，它是一个圆柱形的轮轴，通常由金属材料制成，表面有一定的凹槽用于固定绳索。
绳索是连接绞盘和重物的部件，它可以是钢丝绳、尼龙绳或者链条，具体选择取决于使用环境和需要承载的重量。
手柄是用来操作绞车的部件，通过旋转手柄来带动绞盘转动，从而实现绳索的收放。
其次，绞车的原理是利用轮轴和绳索的组合来实现力的放大和方向的改变。
当我们用手柄旋转绞盘时，绞盘会带动绳索一起转动，这样就可以通过绳索施加力量到被提升的重物上。
根据力的平衡原理，我们知道绞车的原理是通过改变施力点和承受力点的位置来实现力的放大。
当绞盘转动时，绳索的一端固定在绞盘上，另一端连接着重物，这样就形成了一个力臂，当我们施加力量旋转绞盘时，就可以通过绳索传递力量到重物上，实现提升或拉动的目的。
最后，绞车的原理还涉及到力的方向改变。
在绞车的运行过程中，我们可以通过改变绞盘的旋转方向来改变绳索的拉动方向，从而实现对重物的提升或下降。
这样，绞车不仅可以用于提升重物，还可以用于拉动重物，具有很大的灵活性和实用性。
总的来说，绞车的原理是利用轮轴和绳索的组合来实现力的放大和方向的改变，通过改变施力点和承受力点的位置来实现力的放大，并且可以通过改变绞盘的旋转方向来改变绳索的拉动方向。
绞车作为一种常见的起重设备，具有简单、实用、灵活的特点，广泛应用于各种工程领域。
希望通过本文的介绍，能够更加深入地了解绞车的原理和工作原理，为实际应用提供一定的参考价值。
测井绞车的结构及原理压制
5、油液中混入空气，拧紧吸油管接头，拧松排气接头，排除系统中 的空气。 6、油温太低，吸油困难，加热器加热或低速空运转提高油温； 7、油泵或马达零件磨损，由外界振动或转动引起的振动或磨损，采 取隔离或缓冲措施返厂检修或更换； 8、扭矩阀所关位置不合适，稍多关一点
40
现象四
油温过高 １、散热片污垢堆积，清洗散热片； ２、风扇工作不正常，检修或更换； ３、系统长时间高速运转，降低转速； ４、油泵、马达或其它元件内泄露大，检修或更换。
（四）主要阀件介绍
根据液压系统的配制不同，所选用的阀件多种多样。下面就几种主要阀件的 功能和作用做一简要介绍
24
1.扭矩阀（溢流阀）
主要用于液压系统提升负荷工作压力的设定。根据绞车使用电缆的 长短，井下仪器的重量及测井施工要求，设定不同的工作压力，以保护 测井电缆和井下仪器，该阀装在操作室操作台面板上。
8
液压有链条动力传递示意图
发动机
离合器
汽车变 速箱
取力器
传动轴 液压泵
液压马达 减速机
链条 滚筒
9
液压无链条传动示意图
汽车发动机
离合器
汽车变速箱
动力选择箱 （取力器）
传动轴
绞车液压系统 （液压泵）
液压马达
减速机 滚筒
10
11
（三）液压绞车系统的组成
由上图可见，一般液压系统由下面四类元素组成：
35
（二）常见故障与排除方法 现象一
吸油真空度大，真空表负压大，系统无压、压力偏低或调压失灵 可能原因及排除方法： １、吸油滤油器堵塞，清洗或更换滤油器； ２、吸油管线通径小，更换合适通径的吸油管线； 3、油箱油面太低，油泵吸空，给油箱加油到要求范围；
绞车液压冗余回路原理
绞车液压冗余回路原理
液压系统中的冗余回路是指系统中包含多个相似或相同的元件，以提高系统的可靠性和安全性。
在绞车（Winch）的液压系统中，冗余回路可以确保即使一个部分出现故障，系统仍能继续正常工作。
以下是绞车液压冗余回路的一般原理：
1.主要液压回路：绞车的主要液压回路负责正常操作，包括卷取或放出绳索等工作。
该回路包含主要的液压泵、阀门、缸和相关的管道。
2.冗余液压回路：冗余回路是主要回路的备份系统，它复制了主要回路的核心元件，但是在设计上可能有一些差异。
冗余回路可以在主回路发生故障时接管，确保绞车的基本功能能够继续运作。
3.双泵系统：为了增加系统的冗余性，绞车可能会采用双泵系统。
这两个泵可以独立工作，其中一个是主泵，另一个是备用泵。
备用泵通常处于待命状态，只有在主泵发生故障时才会自动启动。
4.阀门控制：冗余回路中的阀门控制流向和压力，以确保在主回路发生问题时，冗余回路可以无缝接管。
自动或手动切换阀通常用于控制冗余回路的激活。
5.紧急切断装置：在绞车系统中，设计可能包括紧急切断装置，可迅速切断液压系统的供应，以防止事故进一步恶化。
6.故障检测和报警：系统可能配备故障检测和报警系统，以便及时发现并通知操作员系统的故障或异常情况。
采用冗余回路的绞车液压系统可以提高系统的可用性和安全性，确保在一些关键元件发生故障时仍能够保持基本的工作能力。
这对于需要高度可靠性的应用，如提升和操纵重物，尤为重要。
液压绞车正文(带全套图纸)
第一章绪论1.1液压传动系统概论1.1.1传动类型及液压传动的定义此论文仅供参考，需要全套资料（CAD图纸）的马化腾：七九八零四八三九三一部完备的机器都是由原动机、传动装置和工作机组成。
原动机（电动机或内燃机）是机器的动力源；工作机是机器直接对外做功的部分；而传动装置则是设置在原动机和工作机之间的部分，用于实现动力（或能量）的传递、转换和控制，以满足工作机对力（或力矩）、工作速度及位置的要求。
按照传动件（或转速）的不同，有机械传动、电器传动、流体传动（液体传动和气体传动）及复合传动等的要求。
液体传动又包括液力传动和液压传动是以动能进行工作的液体传动。
液压传动则是以受压液体作为工作介质进行动力（或能量）的转换、传递、控制和分配的液体传动。
由于其独特的技术优势，以成为现代机械设备和装置实现传动及控制的重要技术手段之一。
1.1.2 液压系统的组成部分液压传动和控制的机械设备或装置中，其液压系统大部分使用具有连续流动性的液压油等工作介质，通过液压泵将驱动泵的原动机的机械能转换成液体的压力能，经过压力、流量、方向等各种控制阀，送至执行机器（液压缸、液压马达或摆动液压马达）中，转换为机械能去驱动负载。
这样的液压系统一般都是由动力源、执行器、控制阀、液压附件几液压工作介质的几部分所组成。
一般而言，能够实现某种特定功能的液压元件的组合，称为液压回路。
为了实现对某一机器或装置的工作要求，将若干特定的基本回路连接或复合而成的总体称为液压系统。
1.1.3 液压系统的类型液压系统可以按多种方式进行分类，见表1.1。
1.1.4 液压技术的特点和其它传动控制方式相比较，液压传动和控制技术的特点如下。
（1）优点1）、单位功率的重量轻。
2）、布局灵活方便。
表1-1 液压系统的分类3）、调速范围大。
4）、工作平稳、快速性好。
5）、易于操纵控制并实现过载保护。
6）、易于自动化和机电一体化。
7）、易于操纵控制并实现过载保护。
8）、液压系统设计、制造和使用维护方便。
矿用绞车知识点总结
矿用绞车知识点总结一、矿用绞车的结构和工作原理矿用绞车的结构主要包括绞车机构、卷扬机构、控制系统、传动装置、润滑系统和安全保护装置。
绞车机构是矿用绞车的核心部件，它通过绞盘、绞绳、绞盘轴承、绞绳轮等部件，实现绞绳的收放，从而实现提升和放下物料和人员的功能。
卷扬机构通过卷筒、卷筒轴承、卷筒制动器等部件，用于卷绳和放绳，起到收放绞绳的作用。
控制系统主要包括电气控制系统和液压控制系统，用于控制和调节矿用绞车的运行。
矿用绞车的工作原理是利用电动机或液压机驱动绞盘或卷筒，通过绞绳或卷绳的运动，实现提升和放下物料和人员。
当电动机或液压机启动后，通过传动装置传递动力，带动绞盘或卷筒旋转，绞绳或卷绳跟随旋转，从而实现提升和放下的功能。
二、矿用绞车的分类根据不同的使用场合和使用要求，矿用绞车可以分为丝绳绞车、链条绞车、液压绞车和自升绞车等几种类型。
丝绳绞车是最常用的矿用绞车，它通过绞绳实现提升物料和人员的功能。
链条绞车通过链条的收放实现提升功能，适用于一些特殊的场合。
液压绞车则通过液压系统驱动绞盘或卷筒，实现提升和放下的功能。
自升绞车是近年来发展起来的一种新型矿用绞车，它采用自动定位和自动提升的技术，能够实现无人操控的提升功能，极大地提高了工作效率和安全性。
三、矿用绞车的选型和使用要点在选择矿用绞车时，需要根据矿山的实际情况和要求，综合考虑提升能力、提升速度、使用环境、安全性、经济性等因素，选择合适的矿用绞车型号。
在使用矿用绞车时，需要注意以下几个要点：1.严格按照矿用绞车的使用说明和操作规程进行操作，并定期进行检查和维护，确保设备的正常使用；2.在使用矿用绞车时，需要严格遵守安全操作规程，保证人员和物料的安全；3.定期进行润滑和保养工作，保证矿用绞车的正常运行，并延长设备的使用寿命；4.严格控制矿用绞车的负荷，避免超载使用，以免对设备造成损坏。
四、矿用绞车的发展趋势随着矿山生产技术的不断发展和更新换代，矿用绞车的性能和功能也得到了不断提升和完善。
同步液压绞车若干方面的探讨
同步液压绞车若干方面的探讨1 概述在不压井修井设备中，要求液压绞车同时具备主动提升油管和被动跟随提升下压装置同步运动。
根据这种工况要求的需要设计出了同步液压绞车。
同步液压绞车是一种能跟随其他运动物体进行同步运动的液压绞车，即同步液压绞车的运动速度和其他运动物体的运动速度相同。
同步液压绞车既可以在运动负载的作用下运动同步运动，也能自主的提升重物。
2 结构组成同步液压绞车由液压马达、联轴器、钢丝绳滚筒、钢丝绳、支架等组成。
2.1 马达同步液压绞车的液压马达根据扭矩、转速的需要可选用叶片马达、齿轮马达、内摆线马达等多种结构形式的液压马达。
2.2 联轴器联轴器是连接液压马达和钢丝绳滚筒的传动件，根据同步液压绞车的扭矩和转速的要求选择。
2.3 钢丝绳钢丝绳一段固定在钢丝绳滚筒上，另一端悬挂重物。
2.4 支架支架用于固定液压马达和钢丝绳滚筒，并安装在工作台面上。
液压马达安装在支架上，依靠液压马达的外圆在支架上定位；液压马达通过联轴器和钢丝绳滚筒连接在一起，钢丝绳滚筒安装在支架上；钢丝绳一端固定在钢丝绳滚筒上，另一端连接主动运动物体或者重物。
3 液压控制系统原理液压控制系统由液压源、安全阀、溢流阀、远控溢流阀、单向阀、手动换向阀、单向节流阀等组成。
1.液压源；2.安全阀；3.溢流阀；4.远控溢流阀；5.单向阀；6.手动换向阀；7.单向节流阀图1 液压控制系统原理3.1 液压源液压源为同步液压绞车的液压系统提供压力油，驱动液压马达。
3.2 安全阀安全阀调整整个同步液压绞车的液压控制系统的最高工作压力。
3.3 溢流阀溢流阀调整整个同步液压绞车的液压控制系统的工作压力。
3.4 远控溢流阀远控溢流阀远程调整溢流阀的设定压力。
3.5 单向阀单向阀防止液压马达反转时，液压油进入溢流阀。
3.6 手动换向阀手动换向阀控制液压马达的正反转。
3.7 单向节流阀单向节流阀调整液压马达的正转速度。
液压源通过安全阀调节整个液压控制系统的最高工作压力后进入手动换向阀；控制手动换向阀的手柄供给液压马达两端液压油；远控溢流阀控制溢流阀的调节压力，从而调节供给液压马达的液压油的压力；因此液压马达一端供给了有一定压力的液压油，而另一端连接液压源的油箱，从而液压马达两端产生了压力差，迫使液压马达旋转；而单向节流阀则调节供给液压马达的液压油的流量，从而调节液压马达的转动速度。
液压绞车刹车工作原理
液压绞车刹车工作原理今天咱们来唠唠液压绞车刹车的工作原理，这可是个很有趣的事儿呢。
你看啊，液压绞车就像一个大力士，能拉着重重的东西到处跑。
但是呢，这么个大力士要是没个靠谱的刹车，那可就乱套啦，就像一辆汽车没了刹车，多吓人呀。
液压绞车的刹车啊，它主要靠液压系统来工作。
这个液压系统呢，就像是一个神奇的魔法管道网络。
里面装着液压油，这液压油就像一群勤劳的小信使。
当绞车正常工作的时候，这些小信使们就在管道里欢快地跑来跑去，维持着整个系统的平衡。
那刹车是怎么启动的呢？这就涉及到刹车装置里面的一些小零件啦。
有个叫刹车油缸的部件，这可是个关键的小家伙。
当需要刹车的时候，就像是接到了紧急命令一样，液压油会快速地冲向刹车油缸。
这个时候啊，刹车油缸就像一个被充了气的气球一样，开始膨胀起来。
随着刹车油缸的膨胀，它就会推动刹车片。
这刹车片就像是两个紧紧抱住绞车卷筒的小手臂。
它们紧紧地夹住卷筒，让卷筒不能再任性地转动啦。
你可以想象一下，卷筒本来转得正欢呢，突然被这两个小手臂抱住，只能乖乖地停下来。
而且啊，这个液压系统很聪明的呢。
它可以根据需要调整刹车的力度。
比如说，如果绞车拉的东西不是很重，那它就不需要用那么大的力气去刹车，这时候液压油就会很“温柔”地流向刹车油缸，刹车片也就轻轻地抱住卷筒，就像妈妈轻轻抱住小宝宝一样。
但要是绞车拉着超级重的东西，那液压油就会像一群勇猛的战士，大量地冲向刹车油缸，让刹车片使出全力，死死地抱住卷筒，坚决不让它再动分毫。
在这个过程中啊，还有一些小阀门之类的东西在默默地发挥着作用。
这些小阀门就像是一个个小管家，控制着液压油的流量和方向。
它们会确保液压油准确无误地到达需要去的地方，不会乱跑，也不会偷懒。
再说说这个液压油吧，它可不能随便用什么油都行哦。
就像我们人不能乱吃东西一样，液压油得是专门适合液压系统的那种。
它要足够纯净，不能有杂质，不然就会像一个调皮捣蛋的小坏蛋，在管道里捣乱，让刹车系统出故障。
2、防爆绞车
3、运行
1）根据上升或下放信号，手握操作手柄，慢慢上提或下放， 使滚筒逐渐加速到额定转速下运行，严禁突然将手柄猛置 于最大角度下运行。以免造成事故或损坏液压元件。 2）到达终了位置（深度指示器敲铃）时，慢慢将手柄移回 到中间位置，实现正常停车，且忌猛拉或猛推，以免造成 事故。 3）如遇异常情况或发生事故需紧急停车时，必须用脚踏下 操作台下的脚踏开关或按下主电机停机按钮，实现整机安 全制动。 4）严格按规定步骤调绳。
第二节 液压绞车
1、液压绞车的原理及分类：
液压绞车由电动机带动主油泵高压输出，以 高压油为动力，推动液压马达转子旋转，再由转 子轴把动力传递给绞车滚筒主轴使之旋转。 液压绞车按传动方式可分为全液压传动的 液压绞车和液压—机械传动两类。
第二节 液压绞车
1、液压绞车的原理及分类： 液压绞车由电动机带动主油泵高压输出，以高压油为 动力，推动液压马达转子旋转，再由转子轴把动力传递给 绞车滚筒主轴使之旋转。 液压绞车按传动方式可分为全液压传动的 液压绞车和液压—机械传动两类。
5）运行中的注意事项： （1）油箱油温不能超过55°C； （2）注意各压力表的读数是否正常； （3）如发现异常，应立即停机，并向有关部门汇报情况， 严禁带故障运行； （4）做好运行情况记录。 4、停机 当运行终了，需要停机时，必须先按主泵电机停电 按钮，待主泵完全停稳后，再按副泵停电按钮，然后再断 总停开关。
5、操纵回路 回路经减压阀30供油给比例减压阀28，根据扳动手 柄位移的大小，比例减压阀输出大小不同的压力油推动比 例油缸39，使伺服油缸2a推动主油泵2内的缸体，改变摆 角，使主油泵1输出流量变化，从而达到不同的滚筒转速。 回路中的防爆电磁阀41b、溢流阀35和梭阀29b的作 用是控制提升机在减速点自动减速。 6、伺服回路 伺服油缸根据比例油缸推拉杆的位移，推动主油泵1 内的缸体运动，从而改变其摆角大小，达到控制主油泵1 流量大小的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压绞车工作原理
以油液作为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。
1、动力部分－将原动机的机械能转换为油液的压力能（液压能），例如：液压泵。
2、执行部分－将液压泵输入的油液压力能转换为带动工作机构的机械能。
例如：液压缸、液压马达。
3、控制部分－用来控制和调节油液的压力、流量和流动方向，例如：压力控制阀、流量控制阀和方向控制阀。
4、辅助部分－将前面三部分连接在一起，组成一个系统，起贮油、过滤、测量和密封等作用。
例如：管路和接头、油箱、过滤器、蓄能器、密封件和控制仪表等。
在一定体积的液体上的任意一点施加的压力,能够大小相等地向各个方向传递.这意味着当使用多个液压缸时,每个液压缸将按各自的速度拉或推,而这些速度取决于移动负载所需的压力.
在液压缸承载能力范围相同的情况下,承载最小载荷的液压缸会首先移动,承载最大载荷的液压缸最后移动.
为使液压缸同步运动,以达到载荷在任一点以同一速度被顶升,一定要在系统中使用控制阀或同步顶升系统元件.
(1)液压传动的工作原理如图所示的磨床工作台液压传动原理图，液压泵3由电动机带动，从油箱1中吸油，然后将具有压力能的油液输送到管路，油液通过节流阀4和管路流至换向阀6，换向阀6的阀芯有不同的工作位置(图中有三个工作位置)，因此通路情况不同，当阀芯处于中间位置时，阀口P．A、B．T互不相通．通向液压缸的油路被堵死，液压缸不通压力油，所以工作台停止不动；若将阀芯向右推（右端工作位置），这时阀口P和A，B和T相通，压力油经P口流入换向阀6，经A口流入液压缸8的左腔，活塞9在液压缸左腔压力油的推动下带动工作台10向右移动；液压缸右腔的油液通过换向阀6的b口流入到换向阀6，又经回油口T流回油箱1；若将换向阀6的阀芯向左推(左端工作位置)，活塞带动工作台向左移动；因此换向阀6的工作位置不同的，就能不断改变压力油的通路，使液压缸不断换向，以实现工作台所需要的往复运动。
根据加工要求的不同，工作台的移动速度可通过节流阀4来调节，利用改变节流阀开口的大小来调节通过节流阀的流量，以控制工作台的运动速度。
工作台运动时，由于工作情况不同，要克服的阻力也不同，不同的阻力都是由液压泵输出油液的压力能来克服的，系统的压力可通过溢流阀5调节。
当系统中的油压升高到梢高于溢流阀的调定压力时，溢流阀上的钢球被顶开，油液经溢流阀排回油箱。
这时油压不再升高，维持定值。
为保持油液的浦洁，设置有过滤器，将油液中的污物杂质去掉，使系统工作正常。
总之，液压传动的工作原理是利用液体的压力能来传递动力的；利用执行元件将液体的压力能转换为机械能，驱动工作部件运动。
液正系统工作，必须对油液压力、流量、方向进行控制与调节，以满足工作部件在力、速度和方向上的要求。
（2）液压系统的组成一个完整的液压系统主要由以下五部分组成；
1）动力装置它供给液压系统压力，并将电动机输出的机械能转换为油液的压力能，从而推动整个液压系统工作．如图中液压泵3就是动力装置，将油液从油箱1中吸人，再输送给系统。
2）执行元件；它包括液压缸和液压马达，用以将液体的压力能转换为机械能，以驱动工作部件运动；图中8是液压缸，在压力油的推动下，带动磨床工作台做直线运动。
3)控制调节装置包括各种阀类，如压力阀、流量阀和方向阀等．用来控制液压系统的液体压力、流量(流速)，和液流的方向，以保证执行元件完成预期的工作运动．图中5是溢流阀，用来控制系统的压力；4是节流阀，用来凋节进入液压缸的流量，从而控制工作台的运动速度；6是换向阀，用来改变压力油的通路，使液压缸换向，实现工作台的往复运动。
4）辅助装置指各种管接头、油管．油箱、过摅器和压力计等．它们起着连接、储油、过滤、储存压力能和测量油压等辅助作用，以保证液压系统可靠．稳定、持久地工作。
图中2为网式过滤器．起过滤油液的作用；1)为油箱，用来储油和将油散热。
5）工作介质指在液压系统中，承受压力并传递压力的油液。
更多展示
液压绞车是引进意大利技术，并作为进一步改进的新颖产品。
该产品拉力为
5KN-3500KN规格齐全，品种多样。
其结构主要由液压马达（低速或高速马达）、液压常闭多片式制动器、行星齿轮箱、离合器(选配)、卷筒、支撑轴、机架、压绳器(选配)等组成。
液压马达具有很高的机械效率，起动扭矩大，并可根据工况要求带不同的配流器，还可根据用户需要设计阀组直接集成于马达配油器上，如带平衡阀、过载阀、高压梭阀、调速换向阀或其他性能的阀组，制动器、行星齿轮箱等直接安装于卷筒内，卷筒、支撑轴、机架根据力学要求设计，整体结构简洁合理并具有足够的强度和刚性。
因而该系列绞车在结构上具有紧凑、体积小、重量轻、外形美观等特点，在性能上则具有安全性好、效率高、起动扭矩大、低速稳定性好、噪音小、操作可靠等特点。
值得一提的是液压马达高的容积效率和美国SUN公司优质的平衡阀解决了一般绞车都存在的二次下滑和空钩抖动现象，使得该系列液压绞车的提升、下放和制动过程平稳，带离合器的绞车还可实现自由下放。
安装于配流盘上的集成阀组则有效地简化了用户的液压系统。
由于该系列绞车具备上述优点，使其广泛应用于船舶、铁路、工程机械、石油、地质勘探、冶金等行业，其优良性能得到了用户的认可。
