PCB画图教程

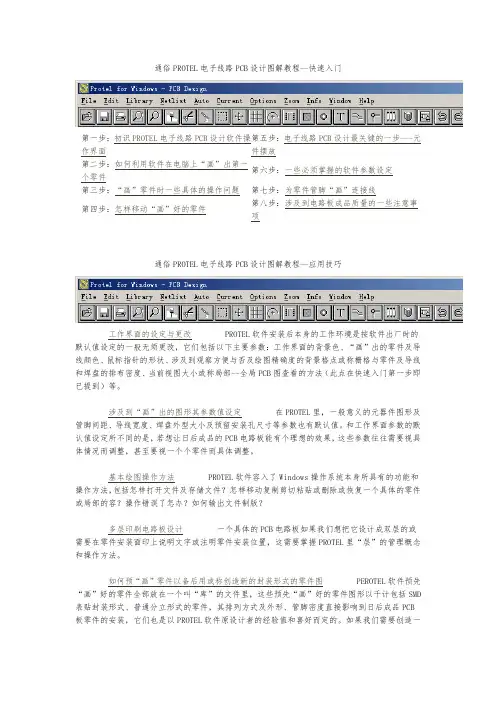

通俗PROTEL电子线路PCB设计图解教程
通俗PROTEL电子线路PCB设计图解教程--快速入门第一步：初识PROTEL电子线路PCB设计软件操作界面第五步：电子线路PCB设计最关键的一步---元件摆放第二步：如何利用软件在电脑上“画”出第一个零件第六步：一些必须掌握的软件参数设定第三步：“画”零件时一些具体的操作问题第七步：为零件管脚“画”连接线第四步：怎样移动“画”好的零件第八步：涉及到电路板成品质量的一些注意事项通俗PROTEL电子线路PCB设计图解教程--应用技巧工作界面的设定与更改PROTEL软件安装后本身的工作环境是按软件出厂时的默认值设定的一般无须更改，它们包括以下主要参数：工作界面的背景色、“画”出的零件及导线颜色、鼠标指针的形状、涉及到观察方便与否及绘图精确度的背景格点或称栅格与零件及导线和焊盘的排布密度、当前视图大小或称局部--全局PCB图查看的方法（此点在快速入门第一步即已提到）等。
涉及到“画”出的图形其参数值设定在PROTEL里，一般意义的元器件图形及管脚间距、导线宽度、焊盘外型大小及预留安装孔尺寸等参数也有默认值。
和工作界面参数的默认值设定所不同的是，若想让日后成品的PCB电路板能有个理想的效果，这些参数往往需要视具体情况而调整，甚至要视一个个零件而具体调整。
基本绘图操作方法PROTEL软件容入了Windows操作系统本身所具有的功能和操作方法，包括怎样打开文件及存储文件？怎样移动复制剪切粘贴或删除或恢复一个具体的零件或局部的容？操作错误了怎办？如何输出文件制版？多层印刷电路板设计一个具体的PCB电路板如果我们想把它设计成双层的或需要在零件安装面印上说明文字或注明零件安装位置，这需要掌握PROTEL里“层”的管理概念和操作方法。
如何预“画”零件以备后用或称创造新的封装形式的零件图PEROTEL软件预先“画”好的零件全部放在一个叫“库”的文件里，这些预先“画”好的零件图形以千计包括SMD 表贴封装形式、普通分立形式的零件，其排列方式及外形、管脚密度直接影响到日后成品PCB 板零件的安装，它们也是以PROTEL软件原设计者的经验值和喜好而定的。
cadence PCB 画图(傻瓜教程快速入门)
cadence画PCB板傻瓜教程（转帖）一．原理图1．建立工程与其他绘图软件一样，OrCAD以Project来管理各种设计文件。
点击开始菜单，然后依次是所有程序—打开cadence软件—》一般选用DesignEntryCIS，点击Ok进入CaptureCIS。
接下来是File--New--Project，在弹出的对话框中填入工程名、路径等等，点击Ok进入设计界面。
2．绘制原理图新建工程后打开的是默认的原理图文件SCHEMATIC1PAGE1，右侧有工具栏，用于放置元件、画线和添加网络等等，用法和Protel类似。
点击上侧工具栏的Projectmanager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库等等。
1）修改原理图纸张大小：双击SCHEMATIC1文件夹，右键点击PAGE1，选择Schematic1PageProperties，在PageSize中可以选择单位、大小等；2）添加原理图库：File--New--Library，可以看到在Library文件夹中多了一个library1."olb的原理图库文件，右键单击该文件，选择Save，改名存盘；（注意：在自己话原理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过，没法对齐，连不上线！）3）添加新元件：常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或者用别人做好的元件。
右键单击刚才新建的olb库文件，选NewPart，或是NewPartFromSpreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片Datasheet中的引脚描述表格中直接拷贝、粘贴即可（pdf格式的Datasheet按住Alt键可以按列选择），可以批量添加管脚，方便快捷。
Protel99SE高级教程电路图绘制PCB绘制高级设
2130011 0010 1010 1101 0001 0100 10111第2章电路原理图设计基础2.1.1电路原理图的设计步骤 2.1.1 印刷电路板设计的一般步骤 2.1.2 2.1.2 电路原理图设计的一般步骤2.2 图纸设置2.2.1 Document Options对话框2.2.22.2.2 图纸的大小与形状 2.2.3 图纸的网格2.2.42.2.4 图纸颜色 2.2.52.2.5 图纸边框 2.2.6 图纸标题栏2.3 光标设置32第2章电路原理图设计基础30011 0010 1010 1101 0001 0100 10113第2章电路原理图设计基础2.1.1电路原理图的设计步骤2.1.1 印刷电路板设计的一般步骤电路原理图设计（Sch ）：利用Protel Protel 99 SE99 SE的原理图设计系统，绘制完整的、正确的电路原理图。
产生网络表：根据电路原理图产生元件连接关系的文本文件。
印刷电路板设计（PCB ）：2134第2章电路原理图设计基础2.1.2 电路原理图设计的一般步骤2130011 0010 1010 1101 0001 0100 10115第2章电路原理图设计基础2.2 图纸设置2.2.1 Document Options对话框图纸设置主要是在Document Options对话框中进行。
欲打开Document Options 对话框，首先要新建或打开一个原理图文件。
第一种方法（新建原理图文件）：①在视图窗口打开Documents 文件夹。
②在窗口的空白处单击鼠标右键，在快捷菜单中选择New 。
图 2.2 新建文件的步骤2130011 0010 1010 1101 0001 0100 10116第2章电路原理图设计基础③系统弹出New Document对话框，在对话框中选择 Schematic DocumentSchematic Document图标，而后单击Ok 按钮。
AltiumDesignerPCB制作教程-图文
AltiumDesignerPCB制作教程-图文AltiumDesignerPCB图文(精)LT制作教程-1.2.2设定原点:选择命令“Edit\origin\set” ,在PCB上设定原点.1.2.3设定边框:把层设定到Keep out layer,再使用“Design\boardshape \refine board shape”命令,这时PCB显示为绿色.使用鼠标绘制一个封闭多边形作为PCB边框.在走线时使用“space”或“shift+space”键在“直线”、“斜线”、“圆弧”之间切换.走线长度可以从窗口的左下角显示的位置获得.然后再使用“Place\line”命令沿边框绘制封闭对边形,设定电气范围.1.3从原理图导入息到PCB1.3.1编译原理图:点击窗口左边Project面板,在弹出窗口中右单击关键项目名称“mypcb.prjpcb”并选择命令。
“编译pcb项目mypcb.prjpcb”。
原则图编译.图1.2如果有错误、警告,会在弹出的message框中显示,双击错误联接,直接跳转到错误处,对相应的错误进行修改.反复编翻译，直到没有错误。
(如果有些误差不影响PCB布线,可以不修改.1.3.2导入息到PCB:在原理图界面下选择命令“Design\updatepcb文档？pcbdoc"。
如图1.3所示所示的对话框.在该对话框中依次显示添加组件、网络、网络组、房间等。
可以为每个单元格添加或不添加。
然后依次选择“验证更改”执行。
changes"命令，将相应的元件导入pcb。
如有错误，根据提示进行相应修改。
导入结果如图1.4所示。
图1.3图1.41.4编辑PCB1.4.1元件布局:鼠标直接拖动元件放置在相应的位置.在放置时可以用“space”键旋转元件.可以使用“Edit\Align\...”命令对元件排列.1.4.2布线:元件布局完成后,就可以布线了.使用place菜单下的命令或使用图标都可以布线.在布线过程中使用“space”、“shift+space”切换布线角度和布线模式.图标依次为布线、差分对布线、智能布线、放置焊盘、过孔、圆弧、铜皮、字符等.1.4.3镀铜与管理3360使用命令“place\polygonpour…”或快捷图标打开镀铜管理。
用Altium-designer画PCB板教程
自动布线的结果
*
设计规则的检测
*
勾选DRC Error Markers项 选中
执行【Tools】|【Design Rule Check】命令
DRC运行结果显示：4处晶体管的焊盘间距违反了安全间距规则。
执行【Reports】|【Measure Primitives】命令，测量晶体管的焊盘间距。
执行【View】︱【Fit Document】命令显示整个板子和所有的元件
在PCB中放置元件：将光标放在元件上，按下左键不放，拖动元件到板子上。 拖动元件（或文字）时，可使用空格键来旋转元件。
元件的交互布局：使元件对齐和等间距的操作。 按住Shift键，左击选择4个电阻，点击元件放置工具箱中的 按钮， 使电阻上边对齐，点击工具箱中的 按钮，使4个电阻等间距。
设置度量单位为英制（Imperial） 继续
继续
选择使用的板轮廓，本实例使用自定义（Custom ）的板子尺寸。
继续
定义板宽度高度
定义板子尺寸为2×2 inch。注意：1 inch=1000mils
选择PCB板的层数
*
继续
03
01
02
过孔类型设置
*
过孔
继续
设置元件、布线的选项
直插式元件
*
教程
protel dxp
Altium designer
画PCB板
创建一个新的PCB文件：
*
Files标签
使用PCB向导，创建一个有最基本的板子轮廓的空白PCB。
激活Files标签
04
03
Files面板
New from Template
PCB Board Wizard
pcb原理图制作
pcb原理图制作
要制作无标题的PCB原理图，可以按照以下步骤操作：
1. 打开电路设计软件，如Altium Designer、Eagle等。
2. 创建一个新项目，并设置好工作区和单位。
3. 在工作区绘制电路图的基本框架，包括各个元件的位置和连接关系，但不要添加标题。
4. 选取合适的元件并放置到对应的位置，注意元件的方向和引脚连接。
5. 依次连接各个元件的引脚，确保连接正确无误。
6. 添加必要的电路标记，如电源、地线等，确保符号清晰可辨。
7. 通过工具栏或快捷键添加元件的数值、标识等信息，但不要使用相同的标题。
8. 检查电路图的连线和元件连接情况，确保没有错误或遗漏。
9. 根据设计需求，添加辅助元件，如测试点、跳线等。
10. 保存并导出电路图文件，可以选择保存为PDF、PNG等格式。
确保制作的电路图没有相同标题的文字，有助于提高可读性和减少混淆。
请注意，虽然本文提供了一般的PCB原理图制作
步骤，但具体软件操作略有差异，建议根据所使用的电路设计软件的教程进行操作。
pcb画图(入门)
`
焊盘间距设置
图7
⑥单击对话框中的各尺寸，使其处于可编辑状态，输入相应的值， 设置列间距为300mil，焊盘间距为100mil，单击Next按钮，进入 如图8所示的“器件边框线宽”对话框。
`
器件边框线框设置
图8 ⑦设置边框线宽为10mil，单击Next按钮，进入如图9所示的“器件管教个数” 对话框。
`
⑥自动布线后，手动加以修改。
`
⑦设置泪珠滴 所谓泪珠滴，就是在印制导线与焊盘或过孔相连时，为了增强连接的牢固 性，在连接处逐渐加大印制导线宽度。采用泪珠滴后，印制导线在接近焊 盘或过孔时，线宽逐渐放大，形状就象一个泪珠。添加泪珠滴时要求焊盘 要比线宽大，一般在印制导线比较细时可以添加泪珠滴。
`
手动制作元件封装
例子：创建三极管封装
PCB画图实例
利用NE555构成开关电源
`
创建DIP8封装模型
①在Protel 2004中选择File→New→Library→PCB Library命令， 以新建一个PCB封装文件，如下图。
`
②保存PCB封装文件（ctrl+s） `
③选择Toll→New component命令（图3），打开如下图4所示的Component Wizard对话框，单机Next按钮，进入如图5所示的“封装类型”对话框。
`
利用NE555构成开关电源
①画好原理图，如下图。
`
②首先，确定PCB的大小及形状。新建一个PCB文件，设置PCB大小、形状。 ③设置PCB的物理边界和电气边界。 ④在原理图上Design→undate PCB document，将元器件导入PCB中，并进 行合理的布局，如下图。
`
⑤对布线规则进行必要的设置，比如间距，线宽等参数，就可以使用Protel 2004强大的自动布线功能进行布线了。选择Auto Route→All…命令，单击 Route All按钮，则系统进行自动布线。
protel99se PCB印刷版绘制教程2
【Remove Dead Copper】：本选项用于 设定，敷铜时是否要删除孤立而无法连接到指 定网络的敷铜。 【Place Setting】：本区域用于设定敷铜 的栅格间距与所在板层，其中包括3个栏及一 个选项，说明如下。 【Grid Size】：本栏用于设定敷铜的栅格间 距。
【Hatching Style】：本区域用于设定该 敷铜的类型，其中包括5种敷铜的类型，说明 如下。 【90-Degree Hatch】：本选项设定进行 90°线的敷铜。 【45-Degree Hatch】：本选项设定进行 45°线的敷铜。
敷铜的应用
具体的实现方法可以执行菜单命令【Place】/
【Polygon Plane】或单击
出现如图7-5所示的对话框。
按钮，即可
其中包括5个区域，说明如下。 【Net Options】：本区域用于设定铜膜与 网络之间的关系，其中包括一个栏及两个选项， 说明如下： 【Connect to net】：本栏用于设定该敷 铜所要连接的网络。 【Pour Over Same Net】：本选项用于 设定，敷铜时如果遇到相同网络走线，是否直 接覆盖之。
PCB图设计的高级技巧
电路图、网络表和PCB元件的匹配 自动布线与指定网络布线 网络编辑器
敷铜的应用
包地的应用
补泪滴的应用
所谓针脚式元件，就是元件的引脚是一根导 线，安装元件时该导线必须通过焊盘穿过电 路板焊接固定。所以在电路板上，该元件的 引脚要有焊盘，焊盘必须钻一个能够穿过引 脚的孔（从顶层钻通到底层），图8-3为针 脚式元件的封装图，其中的焊盘属性中的 Layer板层属性必须设为MultiLayer。
使用Cadence绘制PCB流程
使⽤Cadence绘制PCB流程之前使⽤过cadence画过⼏块板⼦，⼀直没有做过整理。
每次画图遇到问题时，都查阅操作⽅法。
现在整理⼀下cadence使⽤经历，将遇到问题写出来，避免重复犯错。
使⽤软件版本号：Cadence 16.6⼀、SCH原理图设计1.1原理图设计1.2标注、DRC电⽓规则检测1.3⽹络表netlist⽣成（设置元件封装）⼆、PCB绘制2.1零件库开发零件库开发包括：1、创建焊盘 2、创建零件封装2.1.1 pad结构和零件⽂件类型在Allegro系统中，建⽴⼀个零件（Symbol）之前，必须先建⽴零件的管脚（Pin）。
元件封装⼤体上分两种，表贴和直插。
针对不同的封装，需要制作不同的Padstack。
⾸先介绍Pad焊盘的结构，详见下图:pad焊盘结构1. Regular Pad，规则焊盘。
Circle 圆型Square 正⽅型Oblong 拉长圆型Rectangle 矩型Octagon ⼋边型Shape形状（可以是任意形状）。
2. Thermal relief，热风焊盘。
Null（没有）Circle 圆型Square ⽅型Oblong 拉长圆型Rectangle 矩型Octagon ⼋边型flash形状（可以是任意形状）。
3. Anti pad，隔离PAD。
起⼀个绝缘的作⽤，使焊盘和该层铜之间形成⼀个电⽓隔离，同时在电路板中证明⼀下焊盘所占的电⽓空间。
Null（没有）Circle 圆型Square ⽅型Oblong 拉长圆型Rectangle 矩型Octagon ⼋边型Shape形状（可以是任意形状）。
4. SOLDERMASK：阻焊层，作⽤：为了避免相邻铜箔导线短路和减缓铜箔氧化，在PCB板覆盖绿油解决问题。
如果将绿油覆盖待焊盘上，则焊盘⽆法焊接。
所以提出阻焊层概念，即在覆盖绿油位置为焊盘开个窗⼝，使绿油不覆盖窗⼝（该窗⼝的⼤⼩必须⼤于焊盘尺⼨）。
可以理解成去阻焊层（即使⽤模具上绿油时，将焊盘位置遮挡，其他位置上绿油）(1)负⽚时，Allegro使⽤Thermal Relief和Anti-Pad；(VCC和GND层)(2)正⽚时，Allegro使⽤Regular Pad。
pcb电路原理图绘制入门
10、打开稳压电路.SchDOC文件画如下电路图。
对以上电路元件进行整体编号。1N4007字样隐藏。
第1讲
电子线路自动化设计
放置节点
放置节点的方法：
《 电子电路CAD》
执行菜单命令：Place→Manual Junction
或快捷键：P→J
电子线路自动化设计
画总线及总线出入端口
画总线的方法：
《 电子电路CAD》
Hale Waihona Puke 执行菜单命令：Place→Bus
或快捷键：P→B 画总线出入端口的方法： 执行菜单命令：Place→Bus Entry 或快捷键：P→u
第四讲电路原理图绘制入门
1 原理图绘制基础
2
3
原理图的图样设置
设置网格及光标
4
5 6 7 8
加载元件库
放置元件 元件的删除 元件的复制 使用导线连接各个元器件
电子线路自动化设计
四、 加载元件库
1、打开Libraries选项区域 其具体操作步骤如下： 《 电子电路CAD》 （1）鼠标箭头放置在右侧的Libraries标签上，自动弹 出一个Libraries选项区域。 （2）如果右侧没有，单击底部的面板控制栏中的System 中的Libraries按钮，即可出现并自动弹出Libraries 选项区域。 系统已经装入了两个默认的元件库：通用元件库 （Miscellaneous Devices.IntLib）和通用接插件元 件库（Miscellaneous Connectors.IntLib）
电子线路自动化设计
②多个元件的旋转。 先选定要旋转的元件，然后鼠标左键单击其中任何 一个元件按住不放，再按功能键，即可实现旋转。 《 电子电路CAD》
PCB设计使用教程AD10
PCB设计使用教程AD10PCB设计使用教程AD10AD10是一款功能强大且易于使用的PCB设计工具，可用于设计和制造电路板。
下面是一个适合初学者的AD10PCB设计使用教程，内容包括AD10的基本操作、组件布局、信号捕获等。
接下来，使用AD10的绘图工具开始绘制电路板的轮廓。
在主菜单中选择"设计"，然后选择"电路板设计"，再选择"绘制电路板轮廓"。
使用矩形、圆形和直线绘制工具，根据需要绘制电路板的形状。
完成电路板轮廓的绘制后，可以开始布局电路板上的组件。
在主菜单中选择"设计"，然后选择"原理图设计"，再选择"添加组件"。
在弹出的窗口中，选择需要添加的组件，并将其拖放到电路板上的合适位置。
在布局组件时，需要考虑组件之间的连线和信号传输。
可以使用AD10的信号捕获工具来自动连接电路板上的组件。
在主菜单中选择"设计"，然后选择"信号捕获"，再选择"自动信号捕获"。
AD10将根据组件之间的物理位置自动连接信号。
完成信号捕获后，可以进行进一步的调整和优化。
可以调整组件的位置和方向，以确保信号的最佳路径和最短路径。
可以使用AD10的布线工具进行这些调整。
在主菜单中选择"设计"，然后选择"布线"，再选择"手动布线"。
使用布线工具将信号路径连接到组件之间的最佳路径上。
完成布线后，可以生成电路板的原理图和制造文件。
在主菜单中选择"设计"，然后选择"生成制造文件"。
AD10将生成原理图文件、制造文件和Gerber文件，可用于电路板的制造和组装。
以上只是AD10PCB设计的基本操作，AD10还有许多高级功能和工具可供探索和使用。
通过练习和实践，您可以逐渐掌握AD10的各种功能，并设计出高质量的电路板。
PCB画图教程
，选择 OK，再选择 Browse
就可以输入器件的封装索引标志，就可以进行封装的修改了。 然后进行文件的注释，我们选择快速注释（当然可以手动注释）点选 Tools→Annotate Schematics Quietly 如下图所示。
最后进行电气检查（ERC）
如果什么都没出现那么恭喜你，表示没有任何问题当弹出窗口则说明设计中有错误，需要修改。 下面是最后的效果。
② 画出下图所示的电路，各种期间的标志在说明中给出。
说明：以下为部分元器件的标志，ES——Resistor 2 电容：CAP——Capacitor 3 电感：Inductor 4 二极管：DIODE 元件封装： 1 电阻：AXIAL0.3(0.3 到 2.0) 2 电容：RB.2/.4 或 RAD0.1 3 电感：AXIAL0.3 4 二极管：AXIAL0.3
谭贝贝 2013\7\7
一、 软件功能简介
Altium Desiner 有这强大的功能包括对各类程序的编译（C/C++、ASM 等等） ，可以当作浏览器，可以进行 FPGA 设计，可以进行仿真，我们只使用了其中很小的一部分功能。 Altium Designer 有着强大的菜单功能，在不同的环境下有这不同的菜单选项。 1、 2、 3、 选项菜单以及右拉菜单 帮助菜单 system 菜单
然后选中紫色区域点delete删除再切换到keepout选择placeline画一个封闭的框所有的元件都要放到框内然后进行布局新手一般按照原理图的方式进行布局布局要小可以用ctrlm进行测量按进行milmm的切换要合理要注意当两个器件出现绿色时要么是两个器件隔得太近如上图所示要么就是出现了短路
电子工艺实习讲义
选择标识出的方块区域进行覆铜，将连接在一起的部分进行整块覆盖，不再赘述，最后还可以进行 一下工程的全编译，看看有没有什么错误，如果没什么问题的话。至此整个工程的设计完成！
cadence-PCB-画图(傻瓜教程快速入门)
cadence画PCB板傻瓜教程（转帖）复制于某网站,谢谢。
拿出来分享吧,希望对初学者能有帮助,可以很快了解Cadence的使用，谢谢共享者。
一．原理图1．建立工程与其他绘图软件一样，OrCAD以Project来管理各种设计文件。
点击开始菜单，然后依次是所有程序—打开cadence软件—》一般选用Design Entry CIS，点击Ok进入Capture CIS。
接下来是File--New--Project，在弹出的对话框中填入工程名、路径等等，点击Ok进入设计界面。
2．绘制原理图新建工程后打开的是默认的原理图文件SCHEMATIC1 PAGE1，右侧有工具栏，用于放置元件、画线和添加网络等等，用法和Protel类似。
点击上侧工具栏的Project manager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库等等。
1）修改原理图纸张大小：双击SCHEMATIC1文件夹，右键点击PAGE1，选择Schematic1 Page Properties，在Page Size中可以选择单位、大小等；2）添加原理图库：File--New--Library，可以看到在Library文件夹中多了一个library1.olb的原理图库文件，右键单击该文件，选择Save，改名存盘；（注意：在自己话原理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过，没法对齐，连不上线！）3）添加新元件：常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或者用别人做好的元件。
右键单击刚才新建的olb库文件，选New Part，或是New Part From Spreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片Datasheet中的引脚描述表格中直接拷贝、粘贴即可（pdf格式的Datasheet按住Alt键可以按列选择），可以批量添加管脚，方便快捷。
画PCB流程基础
Allegro PCB画图流程详解 (1)1PCB设计预处理 (1)1.1如何给元件排序？ (2)1.2如何生成网表？ (3)1.3建立差分对线时，orCAD自动关闭 (3)2建立焊盘与元件PCB封装 (3)3建立电路板 (5)4建立PCB文件，并导入网表 (6)5放置器件 (6)7设置设计规则 (11)6布线 (13)7铺铜 (13)8生成各种文件 (15)8.1如何生成钻孔文件： (15)8.2如何生成Gerber文件： (16)Allegro PCB画图流程详解本文档以《cadence高速电路板设计与仿真》一书为参考，详细说明了画PCB的各个步骤。
对于在该书中已经说明的步骤，这里只给出具体页码（下文中括号里的P××就是指该书的××页），不再叙述。
读者需要结合该书阅读本文档。
1PCB设计预处理在画PCB之前，需要检查原理图的完整与正确，并做一些画PCB的准备工作。
检查原理图的正确性。
就是要确保原理图百分百正确。
即使是原理图改动一点点，后面的改动都会很大。
这主要靠设计者细心。
检查与完善原理图主要包括以下几个方面：DRC检查。
使用DRC检查（P113）可以发现一些简单的原理图错误。
指定元件封装（P90）。
这个就是为原理图中各个元件指定PCB封装名。
这个PCB封装名最好在画原理图摆放器件时就填好，否则图画好后再一一填写费时间。
填写封装名可以使用参数整体赋值功能（P90）。
应该尽量使用已有的PCB封装。
生成网表。
这个在P121有详细解释。
需要说明的是，元器件的三个属性值（如下图红色椭圆勾出），其中包括PCB封装名，不能太长，而好记与否并不重要。
太长了，在生成网表时会被截断。
在原理图中指定查分线对，见P102。
上面只是我画图中遇到的，可能还有些其他步骤需要做。
进行上面的步骤时会遇到下面的问题：1.1如何给元件排序？在capture中，切换到项目管理器窗口下，并且选中*.dsn文件。
ad画pcb教程
ad画pcb教程
AD（Altium Designer）是一种专业的电子设计自动化软件，用于设计和布局印制电路板（PCB），下面将介绍AD画PCB 的简要教程。
首先，在AD中打开电路原理图文件。
通过工具栏的“Place Wire”工具，连接电路中的器件，确保连接正确。
使用“Place Component”工具选取所需的器件，然后将其放置在原理图中的适当位置。
接下来，点击工具栏中的“Transfer”按钮，将原理图传输到PCB编辑器中。
在PCB编辑器中，鼠标右键点击空白区域，选择“Place”和“Place Component”，将器件放置在PCB布局中的适当位置。
然后，使用“Route”工具连接器件之间的信号线。
单击“Route”按钮，然后通过鼠标单击信号线的起始点和终点，AD会自动为其创建一条连线。
在布局过程中，可以通过移动器件和信号线来调整其位置，以获得更合理的布局。
在AD中，可以通过按住Alt键并拖动器件来移动其位置；通过直接拖动信号线或使用“Route”工具上的选项来调整信号线的路径。
完成布局后，可以通过AD提供的一些功能来改善PCB的效果，例如添加地平面层、信号层以及规划规则检查等。
最后，在PCB编辑器中，选择“File” -> “Fabrication Outputs” -> “Gerber Files”来生成Gerber文件，以便进行PCB制造。
总的来说，AD是一款功能强大的PCB设计软件，通过上述简要教程，您可以了解AD中画PCB的基本操作。
希望这篇文
章对您有所帮助！。
《教你如何画PCB板》课件
根据需求调整PCB的尺寸和形状。
移除多余的线路与组件
将不必要的线路和组件进行清理，使PCB布局更简洁。
导出为图片或PDF文档
将PCB布局导出为常用的图片或PDF格式，以便与他人分享。
PCB板的制作
1
常用的制板方法
介绍常见的PCB板制作方法，如化学腐蚀、机械切割等。
2
PCB板的加工过程
详细阐述PCB板加工的步骤和流程。
《教你如何画PCB板》 PPT课件
# 教你如何画PCB板
PCB板是电子产品中不可或缺的部分。本课程将逐步教你如何绘制出高质量 的PCB板，让你的电路设计变得更加专业和可靠。
简介
什么是PCB板
PCB板（Printed Circuit Board）是一种用于支 持和连接电子元器件的印刷电路板。
PCB板的用途和优点
导入原理图
将之前设计的原理图导入布局软件中，并进行相关设置。
绘制PCB布局
在布局软件中使用绘图工具进行PCB布局的绘制。
添加元器件和焊盘
在布局中添加需要的元器件，并设置焊盘。
连接电路
连接电路并进行连线的正确性检查。
导出PCB
生成Gerber文件
将PCB布局导出为Gerber文件，以便后续的制作。
调整PCB尺寸
PCB板广泛应用于电子产品中，它具有布线方 便、体积小、可靠性高等优点。
准备工作
1
工具和材料
准备必要的工具和材料，如PCB板、焊
软件选择和安装
2
锡、焊台、电烙铁等。
选择适合自己的原理图和布局软件，并
进行安装和设置。
3
电路设计
根据原理图设计电路，在布局软件中进 行电路连接。
完整word版cadence PCB 画图傻瓜教程快速入门
cadence画PCB板傻瓜教程（转帖）复制于某网站,谢谢。
拿出来分享吧,希望对初学者能有帮助,可以很快了解Cadence的使用，谢谢共享者。
一．原理图1．建立工程与其他绘图软件一样，OrCAD以Project来管理各种设计文件。
点击开始菜单，然后依次是所有程序—打开cadence软件—》一般选用Design Entry CIS，点击Ok进入Capture CIS。
接下来是File--New--Project，在弹出的对话框中填入工程名、路径等等，点击Ok进入设计界面。
2．绘制原理图新建工程后打开的是默认的原理图文件SCHEMATIC1 PAGE1，右侧有工具栏，用于放置元件、画线和添加网络等等，用法和Protel类似。
点击上侧工具栏的Project manager（文件夹树图标）或者是在操作界面的右边都能看到进入工程管理界面，在这里可以修改原理图文件名、设置原理图纸张大小和添加原理图库等等。
1）修改原理图纸张大小：双击SCHEMATIC1文件夹，右键点击PAGE1，选择Schematic1 Page Properties，在Page Size中可以选择单位、大小等；2）添加原理图库：File--New--Library，可以看到在Library文件夹中多了一个library1.olb的原理图库文件，右键单击该文件，选择Save，改名存盘；（注意：在自己话原理图库或者封装库的时候，在添加引脚的时候，最好是画之前设定好栅格等参数，要不然很可能出现你画的封装，很可能在原理图里面布线的时候通不过，没法对齐，连不上线！）3）添加新元件：常用的元件用自带的（比如说电阻、电容的），很多时候都要自己做元件，或者用别人做好的元件。
右键单击刚才新建的olb库文件，选New Part，或是New Part From Spreadsheet，后者以表格的方式建立新元件，对于画管脚特多的芯片元件非常合适，可以直接从芯片Datasheet中的引脚描述表格中直接拷贝、粘贴即可（pdf格式的Datasheet按住Alt键可以按列选择），可以批量添加管脚，方便快捷。
利用Protel软件进行PCB板画图
第6章 双面印制电路板设计举例
为了降低PCB生产成本，只在元件面上设置丝印层
（除非有特殊要求）。因此，在“Silkscreen”选项框内， 只选择“Top”。 假设所有元件均采用传统穿通式安置方式，没有使 用贴片式元件，因此也就不用“Paste Mask”（焊锡膏） 层。 打开阻焊层选项框的“Bottom”（底层）和“Top” （顶层），即两面都要上阻焊漆。
完全相同。如图6-18所示。
第6章 双面印制电路板设计举例
图6-18 集成电路芯片对称操作后的结果
第6章 双面印制电路板设计举例
1. 粗调元件位置
当印制板上元件数目较多、连线较复杂时，先按元件 布局规则大致调节印制板上的元件位置，操作过程如下： (1) 执行“View”菜单下的“Connections\Hidden All” 命令，隐藏所有飞线。 (2) 单击“Browse”（浏览选项）按钮，在浏览选项列 表窗内选择“Components”作为浏览对象，此时PCB编辑 器窗口状态如图6-19所示。
(4) 在网络宏列表窗口内，检查网络表文件装入后有
无错误。如果发现错误，要具体分析，并加以修正。 例如，当发现某一元件没有封装图时，可单击“Cancel” 按钮，取消网络表文件装入过程，返回原理图。在元 件属性窗口内给出元件封装图后，再生成网络表文件， 然后转到PCB编辑器重新装入网络表，直到在如图6-14 所示的网络宏列表窗口内没有出现错误为止。
第6章 双面印制电路板设计举例
(5) 热敏元件要尽量远离大功率元件。
(6) 电路板上重量较大的元件应尽量靠近印制电路 板支撑点，使印制板电路板翘曲度降至最小。 (7) 对于需要调节的元件，如电位器、微调电阻、 可调电感等的安装位置应充分考虑整机结构要求：对
DXP软件画PCB简单入门操作(DXP6.9版本)
第一步。
新建一个项目文件。
文件—>新建—>工程—>PCB工程。
然后右键新建的项目选择保存项目。
在窗口中选择路径和项目名称。
（右键跟子菜单无法截图，所以就不截图了）第二步。
右键工程选择“给工程添加新的”—>“Schematic”。
即电路图文件。
保存文件并确定一个名字。
第三步。
打开schdoc文件（就是电路图文件）。
在schdoc文件编辑区里浏览库放置电路图所需的元器件。
（就是在这个文件的编辑区里画出要画PCB板的电路图）1、放置元器件。
放置元器件的方法有好几种：（1）菜单栏那设计—>浏览元件库（2）在软件的左边缘那若能看到元件库字样也能打开（3）在菜单栏那有个图标。
见下图（常用的是2）2、.找所要的元器件。
在几个库里多找找。
顺便熟悉下库里有啥。
3、添加元件库。
点击上图中的元件库。
会出现下面的窗口。
点击安装浏览到要添加的库。
然后双击就可以（双击后在框中能看到就表示添加进去了）。
然后就可以关闭这个窗口了。
4、画线在放置好一些或全部元器件（这个视情况而定，图的简易和个人习惯决定）后进行连线。
连线的方法有两种。
（1）是直接使用走线连接。
这个不解释，就是直接点画线后连接两个要连接的点。
（2）是使用网络标号来连接。
两个相同名字的标号表示两个点是相连的。
在放置网络标号的时候要注意标号的XX要跟线连接好（会变红，仔细点可以发现有没接好）。
修改标号的名称就是直接双击那些标号的名称就可以改了。
下图中1为画线，2为网络标号 3为会变红然后在一个布置好标号的或者连着线的元件要拖动时如果直接拖动会发现连线或标号是不会跟着走的。
这样很不好对吧。
所以在拖动的时候要同时按住ctrl键。
这样在拖动时就会跟着一起动。
不会改变原来的连接。
同样在后面的pcb里也一样道理。
5、封装在一个完成好的电路图文件后需要给电路图中的每一个元件都确定一个封装。
封装其实是告诉电脑这个元件的引脚是怎么样的。
每个引脚间的距离关系，而电路图是在告诉电脑每个引脚间是怎么连线的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
再切换到 Keep-Out 层
，选择 place→line 画一个封闭的框，所有的元件都要放到框内
然后进行布局（新手一般按照原理图的方式进行布局，布局要小<可以用 Ctrl+M 进行测量，按 Q 进行 mil→mm 的切换>，要合理） ，要注意当两个器件出现绿色时，要么是两个器件隔得太近（如上图所示） ， 要么就是出现了短路。
二、 原理图（sch）的绘制
1、 必须新建工程（为什么要建立一个工程？）
File→New→Project→PCB Project
2、
对着
右键单击然后进行如图所示的选择。 （新建一个原理图）
此时可以对工程进行保存并修改工程名字，如下图所示，这里我取为“小型功率放大设计” ，要记住时刻 保存工程以及文件，以免造成灾难性的损失。
，选择 OK，再选择 Browse
就可以输入器件的封装索引标志，就可以进行封装的修改了。 然后进行文件的注释，我们选择快速注释（当然可以手动注释）点选 Tools→Annotate Schematics Quietly 如下图所示。
最后进行电气检查（ERC）
如果什么都没出现那么恭喜你，表示没有任何问题当弹出窗口则说明设计中有错误，需要修改。 下面是最后的效果。
Thank You！
选择标识出的方块区域进行覆铜，将连接在一起的部分进行整块覆盖，不再赘述，最后还可以进行 一下工程的全编译，看看有没有什么错误，如果没什么问题的话。至此整个工程的设计完成！
附： 一 电原理图编辑器（SCH）的操作步骤： 1 设置图幅大小. 2 放大绘图区，直到绘图区内呈现大小适中的栅格为止。 3 在工作区内放置元器件：先放置核心元件的电气图形符号，再放置电路中剩余元件的电气图形符号。 4 调整元件位置。 5 修改，调整元件的标号，型号及其字体大小，位置等。 6 连线，放置电气节点，网络标号以及 I/O 端口。 7 放置电源及地线符号。 8 运行电气设计规则检查（ERC）,找出原理图中可能存在的缺陷。 9 生成网络表文件（或直接执行 PCB 更新命令，自动产生一个同名的 PCB 文件） 。//Altium Designer6.9 已经不 需要该项 10 打印输出。 二 电路板设计步骤： 1 定义板框。 （在 keepoutlay 层画一个紫色方框） 2 环境设置。 3 载入网络表和元件封装。 4 零件布局。 （手动，自动布局） 5 规则设定。 （双面板默认设置） 单面板设置 a:设计 规则RoutingWidthWidth40 100 40mil b: 设计 规则RoutingRoutingLayersRoutingLayers:板层的选择------单面板选择 Bottom Layer c： 设计 规则RoutingDifferfntial Pairs Routiny Differfntial Pairs Routiny:元器件之间及线间的距离选择 （一 般选 10mil） 6 自动布线。 7 手工调整。 8 输出填表。
② 画出下图所示的电路，各种期间的标志在说明中给出。
说明：以下为部分元器件的标志，ES——Resistor 2 电容：CAP——Capacitor 3 电感：Inductor 4 二极管：DIODE 元件封装： 1 电阻：AXIAL0.3(0.3 到 2.0) 2 电容：RB.2/.4 或 RAD0.1 3 电感：AXIAL0.3 4 二极管：AXIAL0.3
① 如何添加元件？ 在 Altium Designer 中有两类元件库：原理图库、和元件封装库（即 PCB 库） ，这两类库都可以自己绘制。 这里就不多赘述。
在原理图库中有丰富的元件库，在库中通过检索找到自己想要的器件拖到原理图界面即可。 选择 Library，然后输入自己想要的器件（图中为 NPN---TO226 的封装三极管）即可。操作如图所示。
电子工艺实习讲义
谭贝贝 013\7\7
一、 软件功能简介
Altium Desiner 有这强大的功能包括对各类程序的编译（C/C++、ASM 等等） ，可以当作浏览器，可以进行 FPGA 设计，可以进行仿真，我们只使用了其中很小的一部分功能。 Altium Designer 有着强大的菜单功能，在不同的环境下有这不同的菜单选项。 1、 2、 3、 选项菜单以及右拉菜单 帮助菜单 system 菜单
一般就是没有连接上。
另外没有连接上的点也可以通过手动加点，选择 Place→Manual Junction 即可
对原理图中的所有的器件，导线端口进行双击都可以修改其参数，当然也可以通过“选中→右键→ Properties”进行编辑
③ 如何修改封装？ 首先讲下封装的概念
在元器件编辑界面下，点击 Add 出现
先将元件都拖到原理图库，可以使用 Ctrl+C 进行复制，Ctrl+滚轮进行放大、缩小，右键选中空白区域进行 平移更多的快捷键请查看 Help→ShortCuts（右下角）
自己布好局，然后点击
进行连接，连接的时候一定要注意，热点出现时方为连接一定要检查好。
图中的红色十字架出现时，表示此处为热点出现这种 最后加上 地和电源（选用不同的电源将电源改个名字即可） 。
5 三极管：NPN,PNP 6 稳压二极管：zener 7 电源开关：sw 8 晶振：crystal 9 发光二极管：LED 10 电位器：POT2
5 三极管：TO-39(42,54,92A,92B,220) 6 稳压二极管：AXIAL0.3 7 电源开关：SIP2 8 晶振：XTAL1 9 发光二极管：SIP2 或 AXIAL0.3 10 电位器:VR1 （1---5）
布局好后将，keep-out 层改小到合适位置，再选择 Design→Rules 进行线宽，布线层以及布线角度的设置设 置
③ 布线，选择
进行布线，不能交叉，一定要在 Bottom 层进行布线（我 omen 制作的是单面板） ，
为了简便我使用的是自动布线，Auto Route→All
下面就要进行覆铜了。
上图 INPUT/OUTPUT 端口可以通过 这样就完成整个原理图的绘制了！
来实现
2、 PCB 的设计
① 添加 PCB 文件（同 SCH 原理图文件） ② 从画好的原理图导入器件参数
会弹出一个对话框，先选择 图中画的所有元件以及对应的封装。
再选择
，可以看到在 PCB 界面的右下角出现了在原理
将其拖到屏幕中间，如上图所示。然后选中紫色区域，点 Delete 删除，
