装配式钢桥使用手册
200型贝雷使用手册
200型贝雷使用手册摘要：一、200型贝雷片简介二、200型贝雷片的结构与特点三、200型贝雷片的应用领域四、200型贝雷片的安装与操作指南五、200型贝雷片的维护与保养六、总结正文：一、200型贝雷片简介200型贝雷片，又称装配式公路钢桥，是一种广泛应用于桥梁工程、栈桥、人行桥等临时性交通设施的钢结构桥梁。
它以贝雷片为主要构件，通过装配式设计，使得桥梁具有快速搭建、方便拆卸、重复使用等优点。
在我国，200型贝雷片已成为公路、铁路、水利等领域的重要临时交通设施。
二、200型贝雷片的结构与特点200型贝雷片主要由贝雷片、钢梁、钢箱梁等构件组成。
贝雷片分为上承式和下承式，具有较好的承载能力和稳定性。
钢梁和钢箱梁则分别为桥梁的主要承重构件，提供了足够的强度和刚度。
此外，200型贝雷片还具有以下特点：1.快速装配：采用模块化设计，现场只需进行简单的组装，大大提高了施工效率。
2.适应性强：可根据地形、地貌等条件进行灵活调整，满足多种工程需求。
3.跨度大：单跨最大跨度可达75米，满足较大型项目的需求。
4.承载力高：采用高强度钢材，承载能力充足。
5.稳定性好：结构设计合理，具有良好的抗风、抗地震性能。
三、200型贝雷片的应用领域200型贝雷片广泛应用于以下领域：1.公路桥梁：临时性桥梁、施工便桥、栈桥等。
2.铁路桥梁：临时性铁路桥、施工便桥等。
3.水利工程：河道整治、水库施工、水电站等。
4.建筑工程：施工现场临时交通设施、工地大门等。
5.灾害救援：灾区临时交通设施、救援通道等。
四、200型贝雷片的安装与操作指南1.安装前，请仔细阅读使用手册，了解各部件名称、功能及安装顺序。
2.按照设计图纸和安装图纸，进行场地平整、基础处理等工作。
3.依次安装贝雷片、钢梁、钢箱梁等构件，确保连接牢固、稳定。
4.安装完成后，进行试运行，检查各部件是否正常运转，如有异常，及时处理。
五、200型贝雷片的维护与保养1.定期检查桥梁结构，如有裂缝、变形等情况，及时采取措施修复。
装配式公路钢桥使用手册(word)
第一章装配式公路钢桥基本构件名称和特性
第一节构件名称和特性
装配式公路钢桥由主梁桁架、桥面系、支撑件、桥端构件及架设工具等组成。
一、主梁桁架构件
主梁桁架构件有：桁架、桁架连接销及保险销、加强弦杆、弦杆螺栓、桁架螺栓6种构件组成。
(一)桁架
1．构造
桁架(图1-1)由上、下弦杆、竖杆及斜杆焊接而成，上下弦杆的端部有阴阳接头，接头上有桁架连接销孔。
桁架的弦杆由两根10号槽钢(背靠背)组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的，靠两端的两个孔是跨节间连接用的。
多排桁架作梁或柱使用时，必须用支撑架加固上下两节桁架的接合部。
在下弦杆上，设有4块横梁垫板，其上方有凸榫，用以固定横梁在平面上的位置：在下弦杆的端部槽钢的腹板上还设有两个椭圆孔，供连接抗风拉杆使用。
桁架竖杆均用8#工字钢制成，在竖杆靠下弦杆一侧开有一个方孔，它是供横梁夹具固定横梁时使用的。
桁架构件的材料为16Mn，每片桁架重270kg。
2．桁架单元杆件性能(表1-1)
3．桁架单元在各种受力状态下不考虑压弯稳定时的承载能力(图1-2)
(二)桁架连接销及保险销
桁架连接销供连接相邻两桁架用，形状如图1-3所示，重3kg，在锥度的一端有一小孔，供插保险销用(图1-4)，在另一端面上有一凹槽，其方向与保险销孔相同，在装销时如看不见销孔，可借导向槽方向以定销孔方向，有助顺利插入保险销。
装配式钢结构建筑设计安装实用手册
（3）三角斜撑安装节点 3）现场组装 4）立柱安装节点 5）楼板安装节点 8）空调板飘窗安装节点
6）楼层连接安装节点 9）门窗剪力墙安装节点
7）挑梁安装节点
10）屋面斜梁安装节点 12）栏杆安装节点
11）女儿墙及氺檐安装节点
六．新型建筑材料介绍及运用
1 ）外墙板材料 4）防水材料 2）结构板材料 3）保温板材料 5）隔热材料 6）装修材料
蔽国定（下面做详细图文说明），根据房形安装完毕，用 ST6.3 自攻螺栓
固定 U 型钢与桁支撑 C 型钢连接成 T 型状，用 ST11.9 自攻螺丝连接固定后， 再用 L 角钢用 ST6.3 自攻螺栓固定，间距 400mm 依次相排，交叉竖行 C 型钢
与桁行C型钢用L角钢用ST6.3自攻螺栓连接依次形成方形框加以固定
九．装配式钢结构安装用量分析
1）方钢围护体系及冷压薄壁轻型钢结构住宅分析 2）冷压薄壁轻型钢结构房屋住宅分析 十．装配式钢结构建筑预算（冷压薄壁轻型钢结构别墅为例） 十一.装配式钢结构绿色产业基地建厂投资预算分析 1）土地规划方案 4）人员配备方案 2）厂房建设方案 5）产量预算方案 3）设备投资方案 6）效益分析方案
x600mmx90mmx0.84mm
冷轧钢结构U型构件型号:45mmx45mmx90mmx0.84mm 冷轧钢结构房梁三角构件型号：240mmx100mm+45mmx70mmx0.84mm
冷轧钢结构S型构件型号：100mmx100mmx150mm—600mmx0.84mm
冷轧钢结构L反向型构件型号：100mmx100mmx90mmx0.84mm 冷轧钢结构T型构件型号：200mmx160mmx140mmx0.84mm 钢结构L型构件型号：200mmx200mmx90mmx0.84mm、200mmx600mmx90mm x0.84mm
装配式公路钢桥架设说明
装配式公路钢桥架设说明哎呀，今天要聊的可是个大工程，装配式公路钢桥的架设。
你要是第一次听到这个名词，估计会想，啥是“装配式”啊？别着急，今天咱就好好说说，保证你听了之后不但懂了，还能脑袋里过个电影，感觉自己就像是桥梁工程师一样牛！装配式钢桥其实就是一种“像搭积木”一样的钢结构桥梁，和传统的那种大工地、重机器、死搬硬套不一样，这种桥梁的搭建，像是把几个巨型拼图块一个个拎起来，直接把桥架在路上，速度快，效率高，连施工人员都能轻松搞定，简直就是现代工程的“神操作”。
你看哈，这种桥梁架设的关键就在于“装配式”三个字。
简单来说，就是把钢桥的各个部分在工厂里提前做好了，像大号拼图一样提前准备好，然后到现场一拼就行。
你可能会想，这么大的钢桥怎么可能随便拼？不是你想象的那样简单。
钢桥的每一块钢板、每一根钢梁，都是经过精确计算和设计的，尺寸必须得一模一样，位置得恰到好处。
如果你把钢梁拼错了，那可就麻烦了！不过别担心，这些都能在工厂里做好精密的检测，现场组装就像拼装玩具，快又准。
先不说现场的架设，咱先聊聊钢桥的“上场”。
想象一下，几台大吊车把这些钢梁一块一块地吊到指定位置。
这过程可不简单！吊车司机得有个稳如老狗的心态，像是擎天柱一样，确保每一根钢梁都精准无误地落在预定位置。
稍微一偏，桥梁就没法对接了，架设的“每一丝每一分”都得讲究准确。
这个过程，你说是不是有点像高空走钢丝？我想这时，旁边的工程师们都得有点“小心脏扑通扑通”地跳了吧！可这就是专业，几乎每一步都经过无数次的计算和试验，大家都熟悉得不能再熟悉。
说到这里，你是不是已经对装配式钢桥架设有了大致的了解？其实最让人佩服的地方不止是这些拼接的技巧，而是它背后的“快”与“准”。
工期短得让人怀疑是不是开了挂。
传统的桥梁建设，钢材运到工地上得现场焊接、加工，耗时耗力，没完没了。
而装配式桥梁，一旦把部件运到现场，几天之内就能完成，速度快到让人直呼过瘾！简直像是“闪电战”一样，打得敌人措手不及。

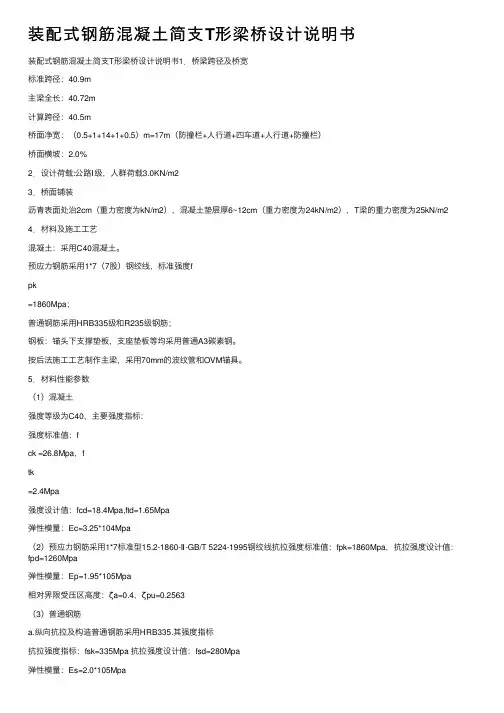

装配式钢筋混凝土简支T形梁桥设计说明书
装配式钢筋混凝⼟简⽀T形梁桥设计说明书装配式钢筋混凝⼟简⽀T形梁桥设计说明书1．桥梁跨径及桥宽标准跨径：40.9m主梁全长：40.72m计算跨径：40.5m桥⾯净宽：（0.5+1+14+1+0.5）m=17m（防撞栏+⼈⾏道+四车道+⼈⾏道+防撞栏）桥⾯横坡：2.0%2．设计荷载:公路Ⅰ级，⼈群荷载3.0KN/m23．桥⾯铺装沥青表⾯处治2cm（重⼒密度为kN/m2），混凝⼟垫层厚6~12cm（重⼒密度为24kN/m2），T梁的重⼒密度为25kN/m2 4．材料及施⼯⼯艺混凝⼟：采⽤C40混凝⼟。
预应⼒钢筋采⽤1*7（7股）钢绞线，标准强度fpk=1860Mpa；普通钢筋采⽤HRB335级和R235级钢筋；钢板：锚头下⽀撑垫板，⽀座垫板等均采⽤普通A3碳素钢。
按后法施⼯⼯艺制作主梁，采⽤70mm的波纹管和OVM锚具。
5．材料性能参数（1）混凝⼟强度等级为C40，主要强度指标：强度标准值：fck =26.8Mpa，ftk=2.4Mpa强度设计值：fcd=18.4Mpa,ftd=1.65Mpa弹性模量：Ec=3.25*104Mpa（2）预应⼒钢筋采⽤1*7标准型15.2-1860-Ⅱ-GB/T 5224-1995钢绞线抗拉强度标准值：fpk=1860Mpa，抗拉强度设计值：fpd=1260Mpa弹性模量：Ep=1.95*105Mpa相对界限受压区⾼度：ζa=0.4，ζpu=0.2563（3）普通钢筋a.纵向抗拉及构造普通钢筋采⽤HRB335.其强度指标抗拉强度指标：fsk=335Mpa 抗拉强度设计值：fsd=280Mpa弹性模量：Es=2.0*105Mpab.采⽤的R235钢筋，其强度指标抗拉强度指标：fsk=235Mpa 抗拉强度设计值：fsd=195Mpa弹性模量：Es=2.1*105Mpa6．设计依据（1）交通部颁《公路桥涵设计通⽤规》JTG D60-2004 简称“规”；（2）交通部颁《公路钢筋混凝⼟及预应⼒混凝⼟桥涵设计规》 JTG D62-2004简称“公预规”；（3）交通部颁《公路桥涵地基与基础设计规》 JTJ 024-85.7．计算⽅法：极限状态法装配式钢筋混凝⼟简⽀T形梁桥设计任务1、横断⾯布置（1）⽤AUTOCAD绘制桥梁平、纵、横断⾯图，并绘制中梁与边梁的结构图；（2）主梁间距与主梁⽚数；（3）主梁跨中截⾯主要尺⼨拟定；（4）主梁截⾯细部尺⼨；（5）计算截⾯⼏何特性；（6）计算截⾯效率指标p（要求p在0.5以上）；（7）横断⾯沿跨长的变化；（8）横隔梁设置；2、主梁⼒计算（1）恒载⼒计算A. ⼀期恒载集度；B. ⼆期恒载集度；C. 恒载⼒。
贝雷架(321)钢桥使用手册
较大, 但是较单一, 人员数量 但是形式较多，人员要求少，但人
要求多, 机械设备投入相对较 员素质要求高，机械设备投入较大，
少, 施工速度较慢, 支架总成 施工速度较快，支架总成本较低，
本较高, 经济性较低
经济性较高
三、装配式公路钢桥的组成与结构
装配式公路钢桥由桁架式主梁、桥面系、连接系、构础等 4 部分组成，并配有 专用的架设工具。主梁由每节 3 米长的桁架用销子连接而成（图 3－1），位于车行 道的两侧，主梁间用横梁相连，每格桁架设置两根横梁（图 3－2）；横梁上设置 4 组纵梁，中间两组为无扣纵梁，外侧两组为有扣纵梁；纵梁上铺设木质桥板（图 3
6
（一）主梁
主梁由桁架单元、桁架销子、端柱、加强弦杆、桁架螺栓、弦杆螺栓等构成。 1．桁架单元（桁架片）和桁架销子（图 3－17） （1）桁架单元：由上、下弦杆，竖杆和斜撑焊接而成。上、下弦杆的一端为 阴头，另一端为阳头，在阴、阳头上都有销子孔。两节桁架拼接时，将一节的阳头 插入另一节的阴头内，对准销子孔，插上销子。桁架各孔的用途如下：弦杆螺栓孔 用于拼装双层或加强桥梁时，将桁架螺栓或弦杆螺栓插入弦杆螺栓孔内，使双层桁 架或桁架与加强弦杆连接起来；支撑架孔用来安装支撑架，当桁架用作主梁时，用 中间两个孔，用作桥脚时，用端部两个孔，以加强两排桁架间的联系；风构孔用于 连接抗风拉杆；端竖杆上的支撑架孔，用于安装支撑架、斜撑和联板；横梁夹具孔 用于安装横梁夹具。下弦杆上设有 4 块横梁垫板，垫板上有栓钉，用于限定横梁的 位置。 每片桁架重 265 千克；肩抬需作业手 4 人，手抬则需 8 人；如将上、下弦 杆的加强弦杆连接后再用手抬，则需增加 4 人。 桁架单元杆件性能见表 3-1。
结构 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加 不 加
321型贝雷片钢桥使用手册
装配式公路钢桥使用手册目录一、装配式公路钢桥的由来 (1)二、装配式公路钢桥的性能与特点 (3)三、装配式公路钢桥的组成与结构 (3)四、常用资料 (23)五、架设准备作业 (27)六、桥梁架设作业 (29)七、桥梁的撤收 (38)八、桥梁的使用与维护 (39)九、器材的管理 (39)装配式公路钢桥一、装配式公路钢桥的由来世界上被广泛使用的贝雷钢桥（也称装配式公路钢桥，组合钢桥）不仅在发达国家用途广泛，而且在发展中国家的架桥工程中也深受欢迎。
最初的贝雷军用钢桥由英国的唐纳德·贝雷（Sir Donald Bailey）工程师在1938年第二次世界大战初期设计。
他的设计概念要以最少种类的单元构件，用它拼装成各种不同荷载、不同跨径的桥梁，只需利用易于得到的一般中型卡车运输，只用非熟练工人(Ｕnskilled Ｌabor)以人力来搭建（图1-1）。
图1-1 人工架设在第二次世界大战期间，这种军用钢桥被大量用于欧洲及远东战场。
战后，许多国家把贝雷钢桥经过一些改进转为民用，如美国、日本、原苏联。
贝雷钢桥在我国交通建设、抗洪抢险中起过重要作用。
20世纪60年代，我国采用国产钢16Mn 把贝雷钢桥设计成装配式公路钢桥，即至今一直在国内广泛生产并使用的“321”装配式公路钢桥。
这种桁架不仅用于临时便桥（图1-2）或加强桥梁（图1-３），还大量用作施工支架（图1-４）、龙门架（图1-５）、缆索吊立柱（图1-６）。
图1-２临时便桥图1-３加强浮桥图1-４施工支架图1-５龙门式车辆临时通道图1-６缆索吊立柱二、装配式公路钢桥的性能与特点装配式公路钢桥是由单销连接桁架单元作为桥跨结构主梁的下承式桥梁。
其结构简单，适应性强、互换性好、拆装方便、架设速度较快、载重量大；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍，并可用于抢修被破坏的桥梁，还可用于构筑施工塔架、支承架、龙门架等多种装配式钢结构。
建筑工程：321型贝雷片钢桥使用手册
装配式公路钢桥使用手册目录一、装配式公路钢桥的由来 (1)二、装配式公路钢桥的性能与特点 (3)三、装配式公路钢桥的组成与结构 (3)四、常用资料 (23)五、架设准备作业 (30)六、桥梁架设作业 (33)七、桥梁的撤收 (41)八、桥梁的使用与维护 (42)九、器材的管理 (42)装配式公路钢桥一、装配式公路钢桥的由来世界上被广泛使用的贝雷钢桥（也称装配式公路钢桥，组合钢桥）不仅在发达国家用途广泛，而且在发展中国家的架桥工程中也深受欢迎。
最初的贝雷军用钢桥由英国的唐纳德·贝雷（Sir Donald Bailey）工程师在1938年第二次世界大战初期设计。
他的设计概念要以最少种类的单元构件，用它拼装成各种不同荷载、不同跨径的桥梁，只需利用易于得到的一般中型卡车运输，只用非熟练工人(Ｕnskilled Ｌabor)以人力来搭建（图1-1）。
图1-1 人工架设在第二次世界大战期间，这种军用钢桥被大量用于欧洲及远东战场。
战后，许多国家把贝雷钢桥经过一些改进转为民用，如美国、日本、原苏联。
贝雷钢桥在我国交通建设、抗洪抢险中起过重要作用。
20世纪60年代，我国采用国产钢16Mn 把贝雷钢桥设计成装配式公路钢桥，即至今一直在国内广泛生产并使用的“321”装配式公路钢桥。
这种桁架不仅用于临时便桥（图1-2）或加强桥梁（图1-３），还大量用作施工支架（图1-４）、龙门架（图1-５）、缆索吊立柱（图1-６）。
图1-２临时便桥图1-３加强浮桥图1-４施工支架图1-５龙门式车辆临时通道图1-６缆索吊立柱二、装配式公路钢桥的性能与特点装配式公路钢桥是由单销连接桁架单元作为桥跨结构主梁的下承式桥梁。
其结构简单，适应性强、互换性好、拆装方便、架设速度较快、载重量大；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍，并可用于抢修被破坏的桥梁，还可用于构筑施工塔架、支承架、龙门架等多种装配式钢结构。
装配式钢筋混凝土T型梁桥设计说明书
装配式钢筋混凝土T型梁桥设计设计说明书1.设计基本资料1．桥梁横断面尺寸:净—9+2×1.00m.横断面布置见图1。
图12．可变荷载：公路-Ⅱ级，人群荷载2。
5kN/m2，人行道+栏杆=5kN/m2。
3．永久荷载：桥面铺装层容重γ=23kN/m3。
其他部分γ=25kN/m3。
4．材料：主筋采用Ⅱ级钢，其他用Ⅰ级钢，混凝土标号C40。
5．桥梁纵断面尺寸：标准跨径L b=25m，计算跨径L=24。
5m，桥梁全长L,=24.96m。
纵断面布置见图2.图2 桥梁纵断面布置图(尺寸单位：cm）图3 T梁细部尺寸图（尺寸单位：cm）2.行车道板计算中梁板按铰接悬臂板计算，边梁板按悬臂板来计算。
注明:由于边梁主要承受自重和人群荷载，受力比梁中处小的多，故边梁可按中梁处的行车道板来配筋。
2.1恒载及其内力桥面铺装为80mm的沥青混凝土面层和平均90mm厚的混凝土垫层1、每延米板条上恒载g的计算：沥青混凝土面层g1：0。
08×1.0×23＝1.84KN/m C40混凝土垫层g 2：0.09×1。
0×25＝2。
25 KN/mT梁翼板自重g 3: 218 .010.0+×1。
0×25＝3.75 KN/m 合计: g＝∑i g＝7。
84KN/m表2—12、每米宽板条的恒载内力为：)m (21.275.084.72121M 220g ⋅-=⨯⨯-=-=kN gl)(88.575.084.7V 0Ag kN gl =⨯==2.2汽车荷载产生的内力将车辆荷载的后轮作用于铰缝轴线上，后轴作用力标准值为P=140KN,后轮着地宽度为=0。
60m,着地长度为=0。
20m ，则：0.54(m )0.1720.2H 2a a 21=⨯+=+= 0.94(m )0.1720.6H 2b b 21=⨯+=+=荷载对悬臂根部的有效分布宽度为(采用铰接悬臂法计算)： 单个车轮：=++=012l d a a 0。
贝雷梁技术全参数及使用手册簿
装配式公路钢桥使用手册目录一、装配式公路钢桥的由来 (1)二、装配式公路钢桥的性能与特点 (3)三、装配式公路钢桥的组成与结构 (3)四、常用资料 (21)五、架设准备作业 (25)六、桥梁架设作业 (28)七、桥梁的撤收 (36)八、桥梁的使用与维护 (37)九、器材的管理 (37)装配式公路钢桥一、装配式公路钢桥的由来世界上被广泛使用的贝雷钢桥（也称装配式公路钢桥，组合钢桥）不仅在发达国家用途广泛，而且在发展中国家的架桥工程中也深受欢迎。
最初的贝雷军用钢桥由英国的唐纳德·贝雷（Sir Donald Bailey）工程师在1938年第二次世界大战初期设计。
他的设计概念要以最少种类的单元构件，用它拼装成各种不同荷载、不同跨径的桥梁，只需利用易于得到的一般中型卡车运输，只用非熟练工人(Ｕnskilled Ｌabor)以人力来搭建（图1-1）。
图1-1 人工架设在第二次世界大战期间，这种军用钢桥被大量用于欧洲及远东战场。
战后，许多国家把贝雷钢桥经过一些改进转为民用，如美国、日本、原苏联。
贝雷钢桥在我国交通建设、抗洪抢险中起过重要作用。
20世纪60年代，我国采用国产钢16Mn 把贝雷钢桥设计成装配式公路钢桥，即至今一直在国内广泛生产并使用的“321”装配式公路钢桥。
这种桁架不仅用于临时便桥（图1-2）或加强桥梁（图1-３），还大量用作施工支架（图1-４）、龙门架（图1-５）、缆索吊立柱（图1-６）。
图1-２临时便桥图1-３加强浮桥图1-４施工支架图1-５龙门式车辆临时通道图1-６缆索吊立柱二、装配式公路钢桥的性能与特点装配式公路钢桥是由单销连接桁架单元作为桥跨结构主梁的下承式桥梁。
其结构简单，适应性强、互换性好、拆装方便、架设速度较快、载重量大；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍，并可用于抢修被破坏的桥梁，还可用于构筑施工塔架、支承架、龙门架等多种装配式钢结构。
装配式公路钢桥使用管理
装配式公路钢桥使用管理一、概述装配式公路钢桥是国防交通储备物资的重要组成部分，以其结构简单、构件轻巧、互换性好、适应性强的特点，在历年重大军事行动交通保障和公路桥梁抢修中都发挥了重要作用。
在保证国防交通储备器材正常储备的情况下，可以适当开展租凭业务，支援国民经济建设，收取的租凭费用用于钢桥的维护保养，达到“以物养物”的目的。
目前，我国有321型装配式公路钢桥和200型装配式公路钢桥两种定型产品。
321型钢桥与200型钢桥外观上没有多大的区别，只是将桁架的高度由1.4m（321型）提高到2.134m（200型），并有公制和英制两种尺寸。
经过这一改动，大大提高了桥梁的抗弯能力和刚度，减小了桥梁的竖向变形，节约了钢材。
200型装配式公路钢桥加强四排单层，可以代替321型钢桥加强三排双层的使用，321型只可组装单车道（行车道宽3.7米），200型还可以组装双车道桥梁（单车道行车道宽4.2米，双车道行车宽7.35米），扩大了装配式式公路钢桥的使用范围。
二、使用和管理321型公路钢桥由桁架式主梁，桥面系，链接系，构属4部分组成，并配有专门的架设工具。
最大跨径可达69米，车行道宽度3.7米，允许轮式车以30公里/小时，履带式车辆以5公里/小时的速度通过。
组合形式有：单排单层（SS）、双排单层（DS）、三排单层（TS）、双排双层（DD）、三排双层（TD）、加强的单排单层（SSR）、加强的双排单层（DSR）、加强的三排单层（TSR）、加强的双排双层（DDR）、加强的三排双层（TDR），分别可适用于汽车-10级、汽车-15级、汽车-20级、履带-50级、挂车-80级、公路-I级、公路-II级等荷载。
321型装配式公路钢桥结构示意图200型装配式钢桥与321型装配式钢桥相似，螺栓连接构件采用导向套定位固定的方法增加了产品连接精度，导向套受剪，螺栓受拉，提高了螺栓的使用寿命，保证了装配式钢桥的安全性。
抗风拉杆制作成整体式，并与横梁连接，提高装配式钢桥的整体稳定性。
贝雷梁技术参数及使用手册
贝雷梁技术参数及使用手册装配式公路钢桥使用手册装配式公路钢桥一、装配式公路钢桥的由来世界上被广泛使用的贝雷钢桥（也称装配式公路钢桥，组合钢桥）不仅在发达国家用途广泛，而且在发展中国家的架桥工程中也深受欢迎。
最初的贝雷军用钢桥由英国的唐纳德·贝雷（Sir Donald Bailey）工程师在1938年第二次世界大战初期设计。
他的设计概念要以最少种类的单元构件，用它拼装成各种不同荷载、不同跨径的桥梁，只需利用易于得到的一般中型卡车运输，只用非熟练工人(Ｕnskilled Ｌabor)以人力来搭建（图1-1）。
图1-1 人工架设在第二次世界大战期间，这种军用钢桥被大量用于欧洲及远东战场。
战后，许多国家把贝雷钢桥经过一些改进转为民用，如美国、日本、原苏联。
贝雷钢桥在我国交通建设、抗洪抢险中起过重要作用。
20世纪60年代，我国采用国产钢16Mn把贝雷钢桥设计成装配式公路钢桥，即至今一直在国内广泛生产并使用的“321”装配式公路钢桥。
这种桁架不仅用于临时便桥（图1-2）或加强桥梁（图1-３），还大量用作施工支架（图1-４）、龙门架（图1-５）、缆索吊立柱（图1-６）。
1图1-２临时便桥图1-３加强浮桥图1-４施工支架图1-５龙门式车辆临时通道2图1-６缆索吊立柱二、装配式公路钢桥的性能与特点装配式公路钢桥是由单销连接桁架单元作为桥跨结构主梁的下承式桥梁。
其结构简单，适应性强、互换性好、拆装方便、架设速度较快、载重量大；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍，并可用于抢修被破坏的桥梁，还可用于构筑施工塔架、支承架、龙门架等多种装配式钢结构。
其最大跨径可达69米，车行道宽度3.7米；允许通行速度：轮式车辆30千米/小时、3履带式车辆5千米/小时；人工架设时，作业人员30~40名；器材可用通用型载重汽车载运，每辆车装载3~4纵长米桥梁器材。
装配式公路钢桥用桥面板钢管桩钢桥专项施工书
装配式公路钢桥用桥面板钢管桩钢桥专项施工设计书一、概述钢便桥结构特点如下：1、基础结构为：钢管桩基础2、下部结构为：工字钢横梁3、上部结构为：贝雷片纵梁4、桥面结构为：5、防护结构为：小钢管护栏如下图所示：贝雷片纵梁3.0×1.5m工字钢横梁钢管桩便桥横向草图二、设计标准①、计算行车速度：5km/h②、设计荷载：载重500KN施工车辆③、桥跨布置：12m连续贝雷梁桥④、桥面布置：净宽4.5m三、钢桥设计及施工方法1、基础及下部结构设计（1）钢便桥钢管桩基础布置形式：单墩布置3根钢管（桩径ф32.5cm，壁厚6 mm），横向间距2.5m，桩顶布置2根28cm工字钢横梁，管桩与管桩之间用10cm槽钢水平向和剪刀向牢固焊接。
如果个别墩位入土深度不足应施打6根钢管，设置成排架桩基础。
栈桥施工采用50t履带吊机配合振动打桩锤施打桩基础（如下图），利用履带吊分块吊装至栈桥顶进行组拼后，在栈桥顶利用履带吊机完成打入桩的施工。
履带吊吊起振动锤及桩对位后进行施打到设计深度，依次完成打入桩施工。
每排钢管桩下沉到位后，进行桩之间的剪刀撑连接，增加桩的稳定性，钢管桩长度需根据现场尺寸下料。
-0.4050t履带吊施打栈桥钢管桩示意图（2）插打钢管桩技术要求：①严格按设计书要求的位置和标高打桩。
②钢管桩中轴线斜率<1％L。
③钢管桩入土（进入土层）深度必须大于8m，实际施工过程由于各个支墩地质情况复杂，管桩终孔高程应以DZ60桩锤激振1分钟仍无进尺为准。
（3）钢管桩的清除：在墩身完成后，按照逆顺序拆除钢管桩。
2、上部结构设计桥梁纵梁各跨跨径均为12m。
根据行车荷载及桥面宽度要求，12米跨纵梁布置单层4片国产贝雷片（规格为150cm×300cm），横向布置形式为：90cm+180cm+90cm，贝雷片纵向用贝雷销联结，横向用90型定型支撑片联结以保证其整体稳定性，贝雷片与工字钢横梁间用U 型铁件联结以防滑动。
装配式公路钢桥使用手册
装配式公路钢桥使用手册12020年4月19日装配式公路钢桥使用手册目录一、装配式公路钢桥的由来 (1)二、装配式公路钢桥的性能与特点 (3)三、装配式公路钢桥的组成与结构 (4)四、常见资料 (32)五、架设准备作业 (38)六、桥梁架设作业 (43)七、桥梁的撤收 (57)八、桥梁的使用与维护 (58)九、器材的管理 (59)装配式公路钢桥一、装配式公路钢桥的由来世界上被广泛使用的贝雷钢桥（也称装配式公路钢桥，组合钢桥）不但在发达国家用途广泛，而且在发展中国家的架桥工程中也深受欢迎。
最初的贝雷军用钢桥由英国的唐纳德·贝雷（Sir Donald Bailey）工程师在1938年第二次世界大战初期设计。
她的设计概念要以最少种类的单元构件，用它拼装成各种不同荷载、不同跨径的桥梁，只需利用易于得到的一般中型卡车运输，只用非熟练工人(Ｕnskilled Ｌabor)以人力来搭建（图1-1）。
图1-1 人工架设在第二次世界大战期间，这种军用钢桥被大量用于欧洲12020年4月19日及远东战场。
战后，许多国家把贝雷钢桥经过一些改进转为民用，如美国、日本、原苏联。
贝雷钢桥在中国交通建设、抗洪抢险中起过重要作用。
20世纪60年代，中国采用国产钢16Mn把贝雷钢桥设计成装配式公路钢桥，即至今一直在国内广泛生产并使用的“321”装配式公路钢桥。
这种桁架不但用于临时便桥（图1-2）或加强桥梁（图1-３），还大量用作施工支架（图1-４）、龙门架（图1-５）、缆索吊立柱（图1-６）。
图1-２临时便桥图1-３加强浮桥22020年4月19日图1-４施工支架图1-５龙门式车辆临时通道图1-６缆索吊立柱二、装配式公路钢桥的性能与特点装配式公路钢桥是由单销连接桁架单元作为桥跨结构主梁的下承式桥梁。
其结构简单，适应性强、互换性好、拆装32020年4月19日方便、架设速度较快、载重量大；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆经过江河、断桥、沟谷等障碍，并可用于抢修被破坏的桥梁，还可用于构筑施工塔架、支承架、龙门架等多种装配式钢结构。
[交通运输]贝雷架装配式公路钢桥使用
![[交通运输]贝雷架装配式公路钢桥使用](https://img.taocdn.com/s3/m/6e61f9f6866fb84ae45c8df0.png)
培训材料贝雷架基本资料第一章装配式公路钢桥结构形式1．贝雷梁材质及力学特性：销子为30鉻锰钛钢，插销为弹簧钢，桁片、加强弦杆、纵横梁及支撑架材质为16锰钢。
16锰钢的拉应力、压应力及弯曲应力：1.3*210=273MPa。
16锰钢的剪应力：1.3*120=156MPa。
30鉻锰钛的拉应力、压应力和弯曲应力：0.85*1300=1105MPa。
30鉻锰钛的剪应力：0.45*1300=585MPa。
焊缝容许应力与母材相同。
2．主体结构与桥面系：1）桁架2）销子与保险插销3）加强弦杆4）横梁5）纵梁6）桥面板、护轮木和护木螺栓7）支撑架第三节使用经验最大控制外力及力学特性1)当贝雷架受外加弯矩且达到最大78.82t.m能承受杆间集中力：弦杆0.705m跨中几乎不能受集中荷载，最大为于2.5t2)当贝雷架不受外加弯矩即外加弯矩为0只受杆间集中力时：弦杆0.705m跨中能受集中荷载，最大为12t3）当贝雷架受外加弯矩交叉斜杆受杆间集中力时：弦杆两交叉斜杆正上方受集中荷载，最大为17.5t桥梁几何特性表桁架容许内力表（例：3578.5*210/1000=751.15KN.m）第三章构件重量和轮廓尺寸表第四章使用规则荷载、跨经与桥梁组合配置表1、表中S，S表示单排单层；D，S表示双排单层；T，S表示三排放单层；D，D表示双排双层；T，D表示三排双层。
2、在S，S；D，S；T，S；D，D和T，D之后加R，则表示它们的加强型即有加强弦杆。
各类组合桥梁每节重量表（KN）（木桥面）各类组合桥梁每节重量表（KN）（钢桥面）桁架桥内力表注：1、表中的弯矩和剪力值（按木桥面板计算），是该种荷载，该种组合形式桥梁最大跨径值。
2、各种荷载等级和组合形式下的最大跨径，是由容许弯矩和容许剪力决定的，在大多情况下，最大跨径是由容许弯矩控制。
地基土容许承载力表座板最大反力及反应力表各类桥型物件数量计算参考表。
321装配式公路钢桥说明.
321装配式公路钢桥说明目录1 装配式公路钢桥的性能与特点 (1)2 装配式公路钢桥的组成与结构 (1)4 常用资料 ........................................................................................................5 架设准备作业 ................................................................................................6 桥梁架设作业 ................................................................................................7 桥梁的撤收 ....................................................................................................8 桥梁的使用与维护........................................................................................9 器材的储存管理............................................................................................1 装配式公路钢桥的性能与特点321装配式公路钢桥为中穿下承式桁架桥。
主桁由桁架用销子连接而成。
其构件轻巧简单、互换性好、拆装方便、架设速度较快、适应性强；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍。
装配式公路钢桥使用手册(1)
装配式公路钢桥使用手册目录一、装配式公路钢桥的由来 (1)二、装配式公路钢桥的性能与特点 (3)三、装配式公路钢桥的组成与结构 (3)四、常用资料 (23)五、架设准备作业 (27)六、桥梁架设作业 (30)七、桥梁的撤收 (38)八、桥梁的使用与维护 (39)九、器材的管理 (39)装配式公路钢桥一、装配式公路钢桥的由来世界上被广泛使用的贝雷钢桥（也称装配式公路钢桥，组合钢桥）不仅在发达国家用途广泛，而且在发展中国家的架桥工程中也深受欢迎。
最初的贝雷军用钢桥由英国的唐纳德·贝雷（Sir Donald Bailey）工程师在1938年第二次世界大战初期设计。
他的设计概念要以最少种类的单元构件，用它拼装成各种不同荷载、不同跨径的桥梁，只需利用易于得到的一般中型卡车运输，只用非熟练工人(Ｕnskilled Ｌabor)以人力来搭建（图1-1）。
图1-1 人工架设在第二次世界大战期间，这种军用钢桥被大量用于欧洲及远东战场。
战后，许多国家把贝雷钢桥经过一些改进转为民用，如美国、日本、原苏联。
贝雷钢桥在我国交通建设、抗洪抢险中起过重要作用。
20世纪60年代，我国采用国产钢16Mn 把贝雷钢桥设计成装配式公路钢桥，即至今一直在国内广泛生产并使用的“321”装配式公路钢桥。
这种桁架不仅用于临时便桥（图1-2）或加强桥梁（图1-３），还大量用作施工支架（图1-４）、龙门架（图1-５）、缆索吊立柱（图1-６）。
图1-２临时便桥图1-３加强浮桥图1-４施工支架图1-５龙门式车辆临时通道图1-６缆索吊立柱二、装配式公路钢桥的性能与特点装配式公路钢桥是由单销连接桁架单元作为桥跨结构主梁的下承式桥梁。
其结构简单，适应性强、互换性好、拆装方便、架设速度较快、载重量大；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍，并可用于抢修被破坏的桥梁，还可用于构筑施工塔架、支承架、龙门架等多种装配式钢结构。
ZB装配式钢桥
ZB-200装配式钢桥组装步骤
1：固定好桁架
2：起吊并架设横梁，拧横梁螺丝
3：垫枕木，起吊桁架，装桁架销，斜撑
4：架设第二根横梁，并拧横梁螺栓，装斜撑
5：装第三块桁架，桁架销，横梁，抗风拉杆，拧螺栓，装斜撑
6：安装阴头端柱，拧螺栓并根据位置放置好支座板，安装好支座
7：起吊并安装第一块横梁，注：（安装方向与横梁相反），拧螺栓，装斜撑，抗风拉杆8：安装钢桥另一侧阳头端柱，斜撑并拧螺栓，起吊桥梁，摆放支座板，安装支座
9：铺桥面板（中间一块先行安装，使用32MM套筒），然后安装路缘
10：吊桥头横梁并安装，拧螺丝，装桥头搭板
11：摆放端头板，拧螺栓
12：拧紧所有螺栓。
