多轴钻孔机pcb钻孔机

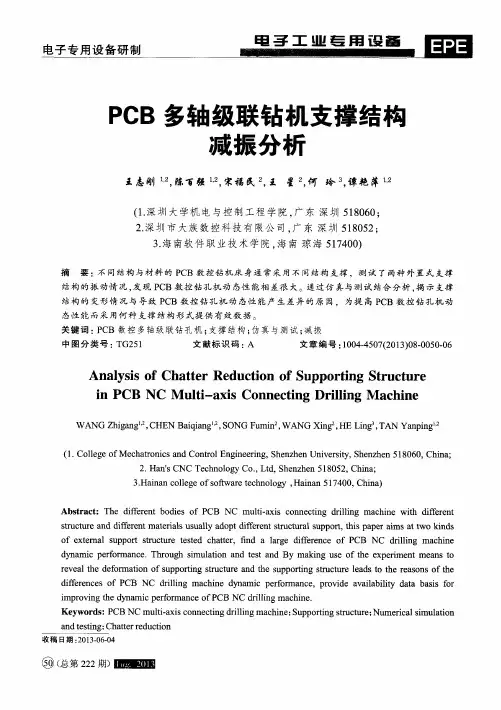

PCB多轴级联钻机支撑结构减振分析
星 蚕 耋 垦
团
Ｐ Ｃ Ｂ多轴级联钻机支撑结构 减 振 分 析
王志刚 １ ， ２陈百强 一 ， 宋福 民 ２ 王 星 ， 何 玲。 ， 谭艳 萍 １ ， ２
（ １ ． 深 圳 大 学机 电 与控 制 工 程 学 院 ， 广东 深圳 ５ １ ８ ０ ６ ０ ；
２ ． 深圳市大族数控科技 有限公 司， 广东 深 海南软件职业技术 学院 ， 海南 琼 海 ５ １ ７ ４ ０ ０ ）
摘 要 ： 不 同结 构与 材料 的 Ｐ Ｃ Ｂ数 控钻 机床 身通 常采 用不 同结 构 支撑 ，测试 了两种 外 置式 支撑 结 构 的振 动情 况 ， 发现 Ｐ Ｃ Ｂ数 控 钻孔 机动 态性 能相 差很 大。通 过仿 真 与测 试 结合分 析 ， 揭 示 支撑
ｉ ｎ ＰＣＢ ＮＣ Ｍｕ ｌ ｔ ｉ － ａ ｘ ｉ ｓ Ｃｏ ｎ ｎ ｅ ｃ ｔ ｉ ｎ ｇ Ｄｒ ｉ ｌ ｌ ｉ ｎ ｇ Ｍａ ｃ ｈ ｉ ｎ ｅ
Ｗ ＡＮＧ Ｚｈｉ ｇ ａ ｎ ｇ ’ 。 ， ＣＨＥＮ Ｂａ ｉ ｑ ｉ ａ ｎｇ ’ 。 ， ＳＯＮＧ Ｆ ｕｍｉ ｎ ２ ， Ｗ ＡＮＧ Ｘｉ ｎ ｇ ２ ， ＨＥ Ｌｉ ｎｇ ３ ， ＴＡＮ Ｙａ ｎ ｐ ｉ ｎ ｇ ，
ｄ ｉ ｆ ｅ ｒ ｅ ｎ ｃ ｅ ｓ ｏ ｆ Ｐ ＣＢ ＮＣ ｄ ｒ ｉ ｌ ｌ ｉ ｎ ｇ ｍａ ｃ ｈ ｉ ｎ ｅ ｄ ｎａ ｙ ｍｉ ｃ ｐ ｅ ｒ ｆ ｏ ｍ ａ ｒ ｎ ｃ ｅ ，ｐ ｒ ｏ ｖ ｉ ｄ ｅ ａ ｖ ａ ｉ ｌ ａ ｂ ｉ ｌ ｉ ｙ ｔ ｄ ａ ｔ ａ ｂ ａ ｓ ｉ ｓ ｆ ｏ ｒ
中图分 类 号 ： Ｔ Ｇ２ ５ １ 文献标 识 码 ： Ａ 文章 编号 ： １ ０ ０ ４ ． ４ ５ ０ ７ （ ２ ０ １ ３ ） ０ ８ ． ０ ０ ５ ０ — ０ ６
pcb钻头及钻孔相关知识
限界 ＭＡＸ１６０krpm
（f ）
0.35 0.30 0.25 0.20 0.15 0.10
100 200 300 400 500 600 700 800 (kRPM)
高速加工的優点
■相同之Chip Load, 不同転速的品質傾 向
-Quality LevelEvaluation 80k 120k 160k 200k
Web Taper = 0.030/mm 孔位精度⇒良好、切粉排出⇒悪化
溝巾比設計的差異性 Drill Type：UCf0.3 x 5 Web Thickness：0.11mm
Web Taper : 0.028 /mm Helix Angle：35°
F / L Ratio = 1.5 溝（FLUTE)
ST型和UC型的形状
结构不同点：
UC型的设计优势 ST/STX的设计优势
■ST 型
高质量的钻孔品质， 操作简单，直径控 低的钻孔温度，低 制容易，较多的研 的钉头、胶渣、折 磨次数 断率现象。
低的折损率，减少 较大的使用范围， 了钻孔扭矩阻力。 使用于一般用途
■UC型
利于微钻和6层以上 利于一般直径钻头
钻头及钻孔相关知识培训
2005年9月13日
我司钻头材料的特点：
■直径<1.6mm：
钻头本体 与把柄采用两段 镶嵌式，本体材料为碳化 钨，把柄采用不锈钢
■直径>1.6mm：
钻头本体 与把柄采用整体 式，本体与把柄材料均为碳 化钨。
ST型和UC型的形状 (优点)
■ST型 基本上再研磨次数比UC型多
■UC型 因減少和基板接触的面積 所以可提昇孔壁品質
（轉速） （周速）
Hole Registration Accuracy
多轴钻孔机的原理

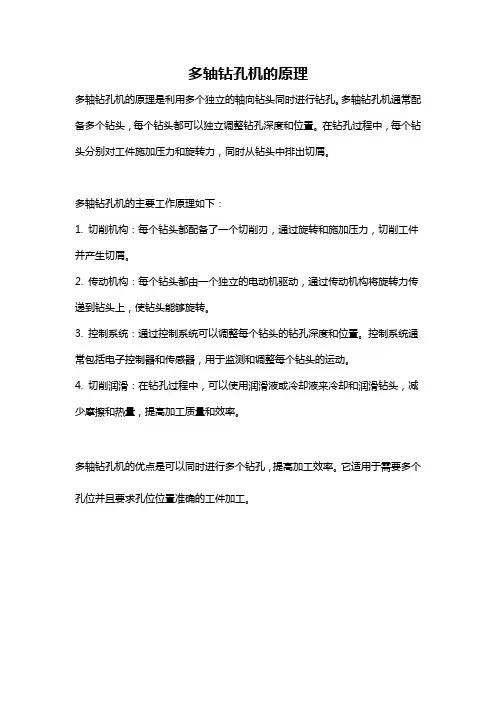

多轴钻孔机的原理
多轴钻孔机的原理是利用多个独立的轴向钻头同时进行钻孔。
多轴钻孔机通常配备多个钻头，每个钻头都可以独立调整钻孔深度和位置。
在钻孔过程中，每个钻头分别对工件施加压力和旋转力，同时从钻头中排出切屑。
多轴钻孔机的主要工作原理如下：
1. 切削机构：每个钻头都配备了一个切削刃，通过旋转和施加压力，切削工件并产生切屑。
2. 传动机构：每个钻头都由一个独立的电动机驱动，通过传动机构将旋转力传递到钻头上，使钻头能够旋转。
3. 控制系统：通过控制系统可以调整每个钻头的钻孔深度和位置。
控制系统通常包括电子控制器和传感器，用于监测和调整每个钻头的运动。
4. 切削润滑：在钻孔过程中，可以使用润滑液或冷却液来冷却和润滑钻头，减少摩擦和热量，提高加工质量和效率。
多轴钻孔机的优点是可以同时进行多个钻孔，提高加工效率。
它适用于需要多个孔位并且要求孔位位置准确的工件加工。
PCB数控钻孔机精度检测及补偿研究
仪，而激光干涉仪也已成为 PCB 数控钻孔机制造中进行校准及 补偿的标准仪器[4-6]。针对现场调试中线性位移精度测量及补偿数 据不稳定的问题，从雷尼绍 ML10 激光干涉仪线性测量入手，对 精度测量及补偿原理进行深入研究，找出了影响精度测量不稳定 的因素，并据此完善了设计，具有一定的借鉴及实用意义。
来稿日期：2018-07-04 基金项目：陕西省教育厅科研项目（15JK1252）；陕西省军民融合基金研究项目（16JMR04）；
渭南师范学院院级科研项目（16YKP001） 作者简介：贾平平，（1980- ），男，湖北洪湖人，博士研究生，讲师，主要研究方向：数控技术及仪器科学技术
第1期
贾平平：PCB 数控钻孔机精度检测及补偿研究
1 引言
印制电路板（Printed Circuit Board，以下简称 PCB）被誉为 “电子系统产品之母”，主要功能是连接电器电路元器件，是电子 产品的基础部件[1]。PCB 制作工艺比较复杂，其中钻孔是最重要的 一道工艺，直接决定了 PCB 板的加工质量[2]。PCB 数控钻孔机是 PCB 板钻孔的专业机床，市场上主流的 PCB 数控钻孔机如日本 HITACHI 公司的 ND-6Y210E，国内大族数控的 HANS-F6M 和 维嘉数控的 EX-Super D6CM（S）均为全闭环机床。采用光栅尺和 光栅读数头的组合实现数据的读取，其中的两个关键指标是定位 精度和重复定位精度，其数值达到（依0.004）mm 和（依0.0025）mm[3]。 对该数据的检测及补偿一般采用高精度的检测设备如激光干涉
粤遭泽贼则葬糟贼：The measurement principle of the laser interferometer was studied because the measuring data instability about positioning and repositioning precision，which have obtained the relationship between the measurement distance and the wavelength and pulse number. A nd measured the environment module data in production field after considering the influence of environmental factors on the wavelength ，the total compensation of wavelength variation is obtained ，the deviation caused by wavelength variation is almost negligible compared with the actual error. The main reason for the instability of measurement accuracy is the deformation of X-axis joining pole through analyzing and measuring.W hich have been resolved by means of adjusting install and test method and redesign the structure of X -axis joining pole ，the stability of the accuracy of compensation and measurement have been achieved again. Key Words：PCB NC Drilling Machine；Positioning Precision；Detection；Compensation；Wavelength；Laser Interferometer
PCB钻孔机学习最专业资料介绍
2018/5/6
7
儲刀盤單元與換刀座(2)
有環換刀座 雷射量測單元
450支儲刀盤
2018儲 氣桶
隱藏式置物空間
主軸保護模組
空壓過濾模組
2018/5/6
9
線性馬達之優點
高精度：因無變換迴轉運動為直線運動的機構， 故可進行高精密定位。 高加速度：馬達的inertia較小，可有很高的 加速度。 構造簡單：驅動元件僅為定子與動子，馬達的 運動速度與運動行程沒有限制。 高伺服響應：機構簡單，電控迴路有較大增益 與頻寬，較佳的服伺剛性。無接觸，無機械損 耗，不需要潤滑且可減少維修。
斷刀反應時間
偵測斷針的誤判率
壓力腳結構便利性 壓力腳零件部分
CBD斷刀偵測
BBD斷刀偵測 CBD斷刀偵測
2018/5/6
壓力腳盤組裝零件較少加工較容易，耗材零件也較少
光纖線易被外力影響，導致通光亮變差，誤判率亦會提高
斷刀偵測元件
電路板固定於壓力腳盤上穩定性高，不易受損判定斷針較 穩定 4
CBD壓力腳機構 QIC功能單元設計
主要規格
部位 工作行程 主軸 定位速度 定位系統 刀庫 鑽孔 冷卻單元 其他 規格項目 XYZ軸 型號 轉速 XYZ軸 基準銷 刀盤數 鑽孔精度 鑽針範圍 冷卻能力 水箱尺寸 空氣需求及消耗量 RPM m/min mm 支 mm mm Kcal/hr mm bar&L/min 單位 mm PG-2228/S6 550x700x45 MCT160 160,000 50/50/30 3.175 450 +/-0.018 0.1~6.35 8971~10,080 655x815x1290 7~8&850
PCB激光钻孔机市场报告
PCB激光钻孔机市场报告1 PCB激光钻孔机市场概述1.1 产品定义及统计范围1.2 按照不同产品类型，PCB激光钻孔机主要可以分为如下几个类别1.2.1 不同产品类型PCB激光钻孔机增长趋势2016 VS 2021 Vs 20271.2.2 CO2 PCB激光钻孔机1.2.3 UV PCB激光钻孔机1.2.4 其他1.3 从不同应用，PCB激光钻孔机主要包括如下几个方面1.3.1 消费电子1.3.2 通讯行业1.3.3 工业与医疗1.3.4 汽车行业1.3.5 军事和航空航天1.3.6 其他1.4 PCB激光钻孔机行业背景、发展历史、现状及趋势1.4.1 PCB激光钻孔机行业目前现状分析1.4.2 PCB激光钻孔机发展趋势2 全球PCB激光钻孔机总体规模分析2.1 全球PCB激光钻孔机供需现状及预测（2016-2027）2.1.1 全球PCB激光钻孔机产能、产量、产能利用率及发展趋势（2016-2027）2.1.2 全球PCB激光钻孔机产量、需求量及发展趋势（2016-2027）2.1.3 全球主要地区PCB激光钻孔机产量及发展趋势（2016-2027）2.2 中国PCB激光钻孔机供需现状及预测（2016-2027）2.2.1 中国PCB激光钻孔机产能、产量、产能利用率及发展趋势（2016-2027）2.2.2 中国PCB激光钻孔机产量、市场需求量及发展趋势（2016-2027）2.3 全球PCB激光钻孔机销量及销售额2.3.1 全球市场PCB激光钻孔机销售额（2016-2027）2.3.2 全球市场PCB激光钻孔机销量（2016-2027）2.3.3 全球市场PCB激光钻孔机价格趋势（2016-2027）3 全球与中国主要厂商市场份额分析3.1 全球市场主要厂商PCB激光钻孔机产能市场份额3.2 全球市场主要厂商PCB激光钻孔机销量（2016-2021）3.2.1 全球市场主要厂商PCB激光钻孔机销量（2016-2021）3.2.2 全球市场主要厂商PCB激光钻孔机销售收入（2016-2021）3.2.3 全球市场主要厂商PCB激光钻孔机销售价格（2016-2021）3.2.4 2020年全球主要生产商PCB激光钻孔机收入排名3.3 中国市场主要厂商PCB激光钻孔机销量（2016-2021）3.3.1 中国市场主要厂商PCB激光钻孔机销量（2016-2021）3.3.2 中国市场主要厂商PCB激光钻孔机销售收入（2016-2021）3.3.3 中国市场主要厂商PCB激光钻孔机销售价格（2016-2021）3.3.4 2020年中国主要生产商PCB激光钻孔机收入排名3.4 全球主要厂商PCB激光钻孔机产地分布及商业化日期3.5 全球主要厂商PCB激光钻孔机产品类型列表3.6 PCB激光钻孔机行业集中度、竞争程度分析3.6.1 PCB激光钻孔机行业集中度分析：全球Top 5生产商市场份额3.6.2 全球PCB激光钻孔机第一梯队、第二梯队和第三梯队生产商（品牌）及市场份额4 全球PCB激光钻孔机主要地区分析4.1 全球主要地区PCB激光钻孔机市场规模分析：2016 VS 2021 VS 20274.1.1 全球主要地区PCB激光钻孔机销售收入及市场份额（2016-2021年）4.1.2 全球主要地区PCB激光钻孔机销售收入预测（2022-2027年）4.2 全球主要地区PCB激光钻孔机销量分析：2016 VS 2021 VS 20274.2.1 全球主要地区PCB激光钻孔机销量及市场份额（2016-2021年）4.2.2 全球主要地区PCB激光钻孔机销量及市场份额预测（2022-2027）4.3 北美市场PCB激光钻孔机销量、收入及增长率（2016-2027）4.4 欧洲市场PCB激光钻孔机销量、收入及增长率（2016-2027）4.5 中国市场PCB激光钻孔机销量、收入及增长率（2016-2027）4.6 日本市场PCB激光钻孔机销量、收入及增长率（2016-2027）5 全球PCB激光钻孔机主要生产商分析5.1 Mitsubishi Electric5.1.1 Mitsubishi Electric基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.1.2 Mitsubishi ElectricPCB激光钻孔机产品规格、参数及市场应用5.1.3 Mitsubishi ElectricPCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.1.4 Mitsubishi Electric公司简介及主要业务5.1.5 Mitsubishi Electric企业最新动态5.2 ESI (MKS Instruments)5.2.1 ESI (MKS Instruments)基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.2.2 ESI (MKS Instruments)PCB激光钻孔机产品规格、参数及市场应用5.2.3 ESI (MKS Instruments)PCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.2.4 ESI (MKS Instruments)公司简介及主要业务5.2.5 ESI (MKS Instruments)企业最新动态5.3 Orbotech (KLA)5.3.1 Orbotech (KLA)基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.3.2 Orbotech (KLA)PCB激光钻孔机产品规格、参数及市场应用5.3.3 Orbotech (KLA)PCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.3.4 Orbotech (KLA)公司简介及主要业务5.3.5 Orbotech (KLA)企业最新动态5.4 LPKF5.4.1 LPKF基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.4.2 LPKFPCB激光钻孔机产品规格、参数及市场应用5.4.3 LPKFPCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.4.4 LPKF公司简介及主要业务5.4.5 LPKF企业最新动态5.5 Schmoll5.5.1 Schmoll基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.5.2 SchmollPCB激光钻孔机产品规格、参数及市场应用5.5.3 SchmollPCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.5.4 Schmoll公司简介及主要业务5.5.5 Schmoll企业最新动态5.6 Hitachi High-T ech5.6.1 Hitachi High-Tech基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.6.2 Hitachi High-TechPCB激光钻孔机产品规格、参数及市场应用5.6.3 Hitachi High-TechPCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.6.4 Hitachi High-Tech公司简介及主要业务5.6.5 Hitachi High-Tech企业最新动态5.7 Sumitomo Heavy Industories5.7.1 Sumitomo Heavy Industories基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.7.2 Sumitomo Heavy IndustoriesPCB激光钻孔机产品规格、参数及市场应用5.7.3 Sumitomo Heavy IndustoriesPCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.7.4 Sumitomo Heavy Industories公司简介及主要业务5.7.5 Sumitomo Heavy Industories企业最新动态5.8 惠特科技5.8.1 惠特科技基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.8.2 惠特科技PCB激光钻孔机产品规格、参数及市场应用5.8.3 惠特科技PCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.8.4 惠特科技公司简介及主要业务5.8.5 惠特科技企业最新动态5.9 东台精机5.9.1 东台精机基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.9.2 东台精机PCB激光钻孔机产品规格、参数及市场应用5.9.3 东台精机PCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.9.4 东台精机公司简介及主要业务5.9.5 东台精机企业最新动态5.10 深圳市大族数控科技5.10.1 深圳市大族数控科技基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.10.2 深圳市大族数控科技PCB激光钻孔机产品规格、参数及市场应用5.10.3 深圳市大族数控科技PCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.10.4 深圳市大族数控科技公司简介及主要业务5.10.5 深圳市大族数控科技企业最新动态5.11 广东正业科技5.11.1 广东正业科技基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.11.2 广东正业科技PCB激光钻孔机产品规格、参数及市场应用5.11.3 广东正业科技PCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.11.4 广东正业科技公司简介及主要业务5.11.5 广东正业科技企业最新动态5.12 武汉华工激光工程5.12.1 武汉华工激光工程基本信息、PCB激光钻孔机生产基地、销售区域、竞争对手及市场地位5.12.2 武汉华工激光工程PCB激光钻孔机产品规格、参数及市场应用5.12.3 武汉华工激光工程PCB激光钻孔机销量、收入、价格及毛利率（2016-2021）5.12.4 武汉华工激光工程公司简介及主要业务5.12.5 武汉华工激光工程企业最新动态6 不同产品类型PCB激光钻孔机分析6.1 全球不同产品类型PCB激光钻孔机销量（2016-2027）6.1.1 全球不同产品类型PCB激光钻孔机销量及市场份额（2016-2021）6.1.2 全球不同产品类型PCB激光钻孔机销量预测（2022-2027）6.2 全球不同产品类型PCB激光钻孔机收入（2016-2027）6.2.1 全球不同产品类型PCB激光钻孔机收入及市场份额（2016-2021）6.2.2 全球不同产品类型PCB激光钻孔机收入预测（2022-2027）6.3 全球不同产品类型PCB激光钻孔机价格走势（2016-2027）7 不同应用PCB激光钻孔机分析7.1 全球不同应用PCB激光钻孔机销量（2016-2027）7.1.1 全球不同应用PCB激光钻孔机销量及市场份额（2016-2021）7.1.2 全球不同应用PCB激光钻孔机销量预测（2022-2027）7.2 全球不同应用PCB激光钻孔机收入（2016-2027）7.2.1 全球不同应用PCB激光钻孔机收入及市场份额（2016-2021）7.2.2 全球不同应用PCB激光钻孔机收入预测（2022-2027）7.3 全球不同应用PCB激光钻孔机价格走势（2016-2027）8 上游原料及下游市场分析8.1 PCB激光钻孔机产业链分析8.2 PCB激光钻孔机产业上游供应分析8.2.1 上游原料供给状况8.2.2 原料供应商及联系方式8.3 PCB激光钻孔机下游典型客户8.4 PCB激光钻孔机销售渠道分析及建议9 行业发展机遇和风险分析9.1 PCB激光钻孔机行业发展机遇及主要驱动因素9.2 PCB激光钻孔机行业发展面临的风险9.3 PCB激光钻孔机行业政策分析9.4 PCB激光钻孔机中国企业SWOT分析10 研究成果及结论11 附录11.1 研究方法11.2 数据来源11.2.1 二手信息来源11.2.2 一手信息来源11.3 数据交互验证11.4 免责声明。
PCB钻孔的流程、分类和技巧
PCB钻孔的流程、分类和技巧电路板（（PCB））用盖板和垫板（简称为盖/垫板）是PCB（机械）钻孔加工必备的重要材料之一。
它在PCB孔加工中，无论是确保（产品）品质、工艺的实施，还是经济效益，都起到非常重要的作用。
在电路板进行机械钻孔加工时,放置在待加工覆铜板（或电路板）的上/下表面，以满足加工工艺要求的板状材料,称为盖/垫板。
其中，盖放于待加工基板材料上表面的，最先与钻针入钻时接触的板状材料，称为“盖板”；钻孔时垫在待加工基板材料下表面的，与钻孔设备台面直接接触的板状垫料，称为垫板。
钻孔是PCB制造中最昂贵和最耗时的过程。
PCB钻孔过程必须小心实施，因为即使是很小的错误也会导致很大的损失。
钻孔工艺是PCB制造过程中最关键的工艺。
钻孔工艺是通孔和不同层之间连接的基础，因此钻孔技巧十分重要。
PCB钻孔一、PCB钻孔技术主要有2 种PCB 钻孔技术：机械钻孔和激光钻孔。
PCB钻孔技术1、机械钻孔机械钻头的精度较低，但易于执行。
这种钻孔技术实现了钻头。
这些钻头可以钻出的最小孔径约为6密耳(0.006 英寸)。
机械钻孔的局限性当用于FR4 等较软的材料时，机械钻可用于800 次冲击。
对于密度比较大的材料，寿命会减少到200 计数。
如果PCB 制造商忽视这一点，则会导致出现错误的孔，从而导致电路板报废。
2、激光钻孔另一方面，激光钻可以钻出更小的孔。
激光钻孔是一种非接触式工艺，工件和工具不会相互接触。
激光束用于去除电路板材料并创建精确的孔，可以毫不费力地控制钻孔深度。
激光技术用于轻松钻出受控深度的过孔，可以精确钻出最小直径为2 密耳(0.002”)的孔。
激光钻孔限制电路板由铜、玻璃纤维和树脂制成，这些PCB 材料具有不同的（光学）特性，这使得激光束很难有效地烧穿电路板。
在激光钻孔的情况下，该过程的成本也相对较高。
二、PCB钻孔流程对于PCB（工程师）来说，如果设计电路板，也必须要了解PCB 的制造。
这样才能保证（PCB设计）是可制造，也是可靠的，反过来如果在设计时就注意到制造上的工艺，可以降低成本，并且可以在规定的时间内交付产品。
PCB(印刷线路板) 钻孔流程简介
3-3 鑽孔
L 全長 overall length
柄 部 shank 斜 鑽針中心線 導腳 chamfer
Φ 0.005m/m 部
Φ 0.005m/m
பைடு நூலகம்
盤旋角 Helixangle
鑽部：主要功能為刺入、切削及退屑。 退屑溝：排除廢屑用,需平滑,以減少阻力。 尖部：是最先碰觸板材之處, 具定位功用。 斜部：主要功能為應力分散之用。 柄部：被 Spindle 夾具夾住的部份,而其尾部之導角為上套環所用 。 盤旋角：角度小時, 螺紋較少, 但廢屑退出以及鑽針之進入所受阻力較大, 容易升溫 造成尖部積屑積熱,形成樹脂之軟化而在孔壁上形成膠渣 (smear)。此螺旋角大 時鑽針的進入及退屑所受之磨擦阻力較小而不易發熱, 但退料太慢。
Margin
後讓腹地 第二面 第一面
鑽尖側面放大圖
第二面 (secondary facet )：為支撑第一面 ： 的腹地。 刃角 ( corner )：為孔璧最後切削整修
鑽尖角 :130 ℃
鑽尖橫斷面放大圖
刃角
對孔璧品質影響最大,超過使用壽 命時會崩會變圓。 鑿刀 (chisel edge )：為最先在板材上定 位用。
靶距 Step 2 基準Pin上擺放以 “ 鑽靶 ” 完成之 “ 待鑽孔板 ”
三、鑽 孔 ：
Step 3 此為上Pin作業之示意圖
3-2 上 Pin
推Pin氣壓缸 震動盤
Pin
常用之規格 Φ：3.175±0.025mm L：15.8±0.025mm
基準PIN
Step 4 上Pin完成後之情形
+
Step 5
PCB各製程介紹 各製程介紹
PCB钻孔机操作培训
21 of 30
2. 设备保养
日保养： 机台在下板后,按下EMG开关,准备 好防锈油,清洁PIN和碎布.
将压力脚抬起,碎布放在SPINDLE 轴下,将防锈油引管塞进夹头内, 打开夹头开关每轴喷两下.
22 of 30
2. 设备保养
日保养： 一手按下夹头开关,一手拿清 洁PIN将PIN针在夹头内旋 转.PIN针正时针旋转两圈再 逆时针旋转两圈.最后用碎 布将夹头上的防锈油擦干 净.
打开集尘机 打开机器总电开关(机身左后方) 打开空压开关 打开机器启动开关 (POWER ON) 旋松紧急制动开关 (EMERENCY) 按HOME键,机器归零
6 of 30
1. 设备操作
开机步骤示意图
打
开
打开集
机 台
尘机
背 部
电
源
开
关
按HOME键将机台归零
打开气压开关
悬松紧急制动 按黑色按钮打开电源
9.铝片有轻微皱折时需用刀盘等物 品将凸起面刮平.
27 of 30
3. 岗位搬运
10.下板后每轴间需隔泡棉防 止刮伤,搬运时不超过2个 轴
11.下板后的板子放到W车上, 由退PIN人员统一拉至退 PIN处退PIN.
28 of 30
4. 异常处理
钻孔断针异常处理作业程序：
时机 1
状况 该轴首次出现断针
2
该趟第二次 发生断针时
同轴
不同轴
同轴
3
第三次发生 断针时
不同轴
同一机台,不 4 同趟,断3次 每班
(含)以上
处理者 作业员
作业员
作业员 作业员 组长 作业员 组长 作业员
PCB数控钻孔机及锣机CNC刀具指令大全
数控钻孔机及锣机CNC刀具指令大全EXCELLON是最早使用电脑化钻机及锣机,它开发了一套电脑控制机器的指令，被称为EXCELLON Computer Numeric Control,其中一些已成为工业标准. EXCELLON 最早开发的是钻机,这时候的格式被称为Format One ,随后又开发了用于锣机的语言,被称为Format Two,1979 年EXCELLON更新了Format Two 语言,将钻机和锣机指令集合到一套通用的语言系统. 因此,早于1979年前的被称为Generation One的机型只能行Format One ,而1979后的被称为Generation Two 的机型则可以使用Format One 或Format Two 语言系统.机器运行有两种程序来驱动:1)系统软件程序由机器的供应商编写，用于机器本身驱动；2)程序体由线路板制造商使用CNC的编程语言，根据客户提供的相关资料编写，用于制造线路板目前，用EXCELLON格式的语言编写的程序可以在不同制造商的机器上使用.程序体组成1)程序头用于描述关于工作的一般信息,通常位于程序主体的开头,是可选的,所有的命令可以在程序运行前,由操作员在控制台上输入机器.包括:a) 钻嘴或锣刀的尺寸.b) 使用的测量系统.c) 工作中X,Y轴的方向．2)程序主体而程序的主体则包含一系列的坐标及指令,通常这些指令会从头到尾的去执行.刀具指令以下一些指令用于选择或控制刀具，其中一些可以单独使用，而另一些可以联合形成一条指令，而当在程序头中使用这些指令时，它们是用于将数据调入CNC-6中的，当这些指令用于程序体时，它们是用来控制刀具的改变或机器的移动。
刀具指令后面的数字用来表明数量，距离，速度等参数，可以从1位到6位，取决于指令的类型.T#T#(#)F#S#C#H#Z+/-#T#刀具选择这个指令可以在手动或自动设置状态下使用，它可以用于程序头或程序主体。
多轴钻孔机的组成
多轴钻孔机的组成
多轴钻孔机主要由以下几部分组成：
1. 床身：多轴钻孔机的床身由铸铁整体铸造而成，经过人工时效消除铸造应力，具有良好的刚性和稳定性。
2. 冷却站：多轴钻孔机的冷却站由大切削框、小切削框、中间隔板、立式多级离心水泵等组成。
回流的冷却液要经过大切削框、小切削框、中间隔板，才能流到冷却泵，以保证冷却液的质量。
冷却泵采用2个高压大扬程专用冷却水泵，以加工中对工件和刀具提供充分的冷却。
3. 主轴单元：多轴钻孔机的主轴单元由减速电机、主轴头、液压滑台等组成。
此外，多轴钻孔机还包括控制系统等部分，可以结合具体机型查阅相关资料获取更多信息。
pcb数控钻孔机基本知识
pcb数控钻孔机基本知识
1. 什么是PCB数控钻孔机？
PCB数控钻孔机是一种特殊的PCB贴片机，能够自动在塑料基板和金属基板上完成钻孔、冲孔和喷铝等工艺操作。
它采用控制器控制不同程序，以达到自动进行钻孔、冲孔和喷铝等目的。
2. PCB数控钻孔机的主要组成部分有哪些？
PCB数控钻孔机的主要组成部分包括：控制器、钻孔头、工作台、钻孔机头和冲孔机头等。
控制器是数控钻孔机的核心部分，它负责控制钻孔机头、冲孔机头的运动方向和位置，以完成不同加工内容。
3. PCB数控钻孔机有什么优势？
PCB数控钻孔机的优势包括：快速、准确、高效，加工能力强：采用数控技术，能够更准确控制工作的位置和方向；只需一人操作：只需一人来操作，即可完成大批量的工作；多用途：既能够完成钻孔工艺，也可以完成冲孔、喷铝等工艺；维修方便：采用标准化设计，使更换零部件更加容易；低噪音：在钻孔过程中发出的噪音较低；节能：节能电机，消耗的能量更少。
- 1 -。
2024年PCB钻孔机市场分析报告
2024年PCB钻孔机市场分析报告一、市场概述PCB（Printed Circuit Board，印刷电路板）钻孔机是用于在PCB上钻孔的机械设备。
随着电子产品的普及和发展，PCB钻孔机市场也得到了快速增长。
本报告旨在对PCB钻孔机市场进行全面的分析，并提供市场发展趋势和商机。
二、市场规模与增长趋势2.1 市场规模根据市场研究数据，2019年全球PCB钻孔机市场规模达到XX亿美元。
预计到2025年，市场规模将达到XX亿美元。
2.2 增长趋势PCB钻孔机市场的增长主要受到以下几个因素的推动：2.2.1 电子产品市场的发展随着智能手机、电视、笔记本电脑等电子产品的普及，对PCB钻孔机的需求不断增加。
电子产品的制造商需要大量的PCB钻孔机来满足市场需求，推动了市场的增长。
2.2.2 技术的进步PCB钻孔机的技术不断进步，如自动化、高精度等特点，使得其在PCB制造中的应用更加广泛。
这些技术的进步推动了PCB钻孔机市场的发展。
2.2.3 高密度PCB的需求随着电子产品的小型化和轻量化，对PCB板的要求也越来越高。
高密度PCB板需要更多的细小孔径，这就需要更先进的PCB钻孔机来实现。
高密度PCB的需求推动了PCB钻孔机市场的增长。
三、市场竞争情况PCB钻孔机市场竞争激烈，主要的竞争对手包括以下几个方面：3.1 国内厂商中国是全球最大的电子制造国家之一，拥有众多的PCB制造商。
国内PCB钻孔机厂商数量多，产品质量和性能不断提高，竞争相对激烈。
3.2 国际厂商国际PCB钻孔机厂商在技术、品牌和市场份额方面具有一定优势。
这些国际厂商通常具有较高的技术水平和先进的研发实力，能够提供更高品质的产品。
3.3 新兴厂商随着市场的快速增长，新兴的PCB钻孔机厂商也逐渐崭露头角。
这些新兴厂商通常会选择低成本策略来争夺市场份额，并通过技术创新来提升自身竞争力。
四、市场前景与商机4.1 市场前景PCB钻孔机市场将继续保持稳定增长，主要受以下几个因素影响：4.1.1 5G技术的普及5G技术的普及将对电子产品市场产生巨大影响，增加了对PCB钻孔机的需求。
pcb钻孔机的操作技术及流程详解
pcb钻孔机的操作技术及流程详解制程目的单面或双面板的制作都是在下料之后直接进行非导通孔或导通孔的钻孔, 多层板则是在完成压板之后才去钻孔。
传统孔的种类除以导通与否简单的区分外,以功能的不同尚可分:零件孔,工具孔,通孔(Via),盲孔(Blind hole),埋孔(Buried hole)(后二者亦为via hole的一种).近年电子产品'轻.薄.短.小.快.'的发展趋势,使得钻孔技术一日千里,机钻,雷射烧孔,感光成孔等,不同设备技术应用于不同层次板子.本章仅就机钻部分加以介绍,其它新技术会在20章中有所讨论.流程上PIN→钻孔→检查上PIN作业钻孔作业时除了钻盲孔,或者非常高层次板孔位精准度要求很严,用单片钻之外,通常都以多片钻,意即每个stack两片或以上.至于几片一钻则视1.板子要求精度2.最小孔径3.总厚度4.总铜层数.来加以考虑. 因为多片一钻,所以钻之前先以pin将每片板子固定住,此动作由上pin机(pinning maching)执行之. 双面板很简单,大半用靠边方式,打孔上pin连续动作一次完成.多层板比较复杂,另须多层板专用上PIN机作业.. 钻孔钻孔机钻孔机的型式及配备功能种类非常多，以下List评估重点A. 轴数：和产量有直接关系B. 有效钻板尺寸C. 钻孔机台面：选择振动小，强度平整好的材质。
D. 轴承(Spindle)E. 钻盘：自动更换钻头及钻头数F. 压力脚G. X、Y及Z轴传动及尺寸：精准度，X、Y独立移动H. 集尘系统：搭配压力脚，排屑良好，且冷却钻头功能I. Step Drill的能力J. 断针侦测K. RUN OUT钻孔房环境设计A. 温湿度控制B. 干净的环境C. 地板承受之重量D. 绝缘接地的考虑E. 外界振动干扰物料介绍钻孔作业中会使用的物料有钻针(Drill Bit),垫板(Back-up board),盖板(Entry board)等.以下逐一介绍:图为钻孔作业中几种物料的示意图.钻针(Drill Bit), 或称钻头,其质量对钻孔的良窳有直接立即的影响, 以下将就其材料，外型构、及管理简述之。
pcb数控钻孔机基本知识
pcb数控钻孔机基本知识PCB数控钻孔机是一种专门用于电路板钻孔的机器，它可以自动控制钻头的位置和深度，从而实现高效、精确的钻孔作业。
在电子制造业中，PCB数控钻孔机已经成为必不可少的设备之一。
本文将介绍PCB数控钻孔机的基本知识，包括其工作原理、结构组成、使用方法等方面。
一、工作原理PCB数控钻孔机的工作原理是通过数控系统控制钻头的位置和深度，从而实现钻孔作业。
数控系统可以根据预先设定的程序，自动控制钻头的移动和停止，从而实现高效、精确的钻孔作业。
在钻孔过程中，数控系统还可以监测钻头的状态，如钻头的磨损程度、钻孔深度等，从而及时调整钻头的位置和深度，保证钻孔的质量和精度。
二、结构组成PCB数控钻孔机的主要结构组成包括机床、数控系统、钻头、夹具等部分。
其中，机床是PCB数控钻孔机的主体部分，它包括床身、工作台、主轴、导轨等部分。
数控系统是PCB数控钻孔机的核心部分，它包括数控控制器、伺服电机、编码器等部分。
钻头是PCB数控钻孔机的关键部分，它包括钻头主轴、钻头夹持装置、钻头刀具等部分。
夹具是PCB数控钻孔机的辅助部分，它用于固定电路板，保证钻孔的稳定性和精度。
三、使用方法PCB数控钻孔机的使用方法主要包括以下几个步骤：1.准备工作：将电路板放置在夹具上，并调整夹具的位置和角度，使其与钻头的位置和角度相匹配。
2.设置参数：根据电路板的要求，设置钻头的直径、深度、转速等参数。
3.启动机器：按下启动按钮，机器开始工作，钻头开始自动控制移动和停止，完成钻孔作业。
4.检查质量：完成钻孔作业后，需要对钻孔的质量进行检查，如钻孔直径、深度、位置等，以确保钻孔的精度和质量。
四、注意事项在使用PCB数控钻孔机时，需要注意以下几个事项：1.安全操作：在操作机器时，需要注意安全，如佩戴防护眼镜、手套等，避免发生意外事故。
2.维护保养：定期对机器进行维护保养，如清洁机器、更换钻头等，以保证机器的正常运行和使用寿命。
3.合理使用：在使用机器时，需要合理使用，如避免过度使用、避免超负荷使用等，以保证机器的稳定性和寿命。
pcb 打孔机汇川解决方案
pcb 打孔机汇川解决方案
汇川公司（HICONT）为电子行业提供一站式的PCB打孔机解决方案。
我们
的PCB打孔机系列有多项优越的特点，使您的生产更加简便、高效，并能实现高
精度的孔径控制，有效提高了生产效率。
汇川的PCB打孔机系列产品采用的是最新的微处理器技术，能够实现最大的
定位精度和控制精度，其孔径控制精度为±0.02mm，具有超高的靠性能。
此外，其稳定性也非常高，能够在低振动噪声情况下高速运转，外接嵌入装置可满足用户高效孔径输出的要求。
再加上汇川提供的软件，您既可以实现自动操作，也可以在自动和半自动之间实现自由切换，以满足特定的生产要求。
更重要的是，汇川的PCB打孔机系列产品具有节能减排的特性，能够节省50%的电能，并能有效降低噪声排放量，符合环保要求。
总而言之，汇川公司的PCB打孔机系列产品既具有出色的性能，也具有节能
减排特性，能够满足电子行业不断变化的生产需求。
对PCB打孔机的需求者，汇
川可以提供最佳的解决方案。
