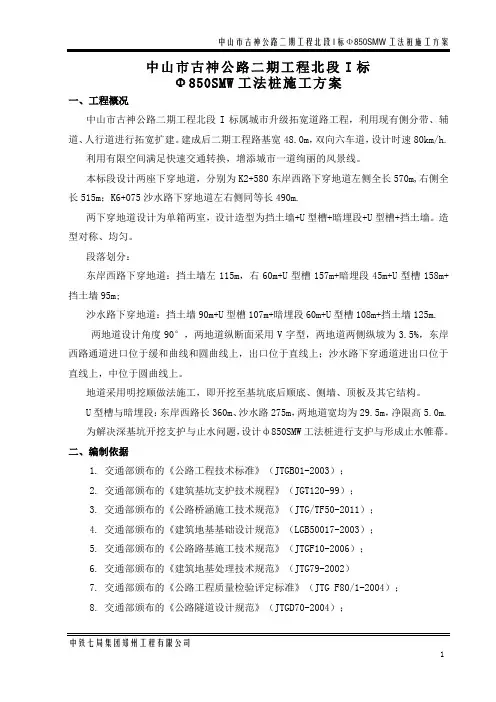

中山市古神公路二期工程北段I标Φ850SMW工法桩施工方案一、工程概况中山市古神公路二期工程北段I标属城市升级拓宽道路工程，利用现有侧分带、辅道、人行道进行拓宽扩建。
建成后二期工程路基宽48.0m，双向六车道，设计时速80km/h.利用有限空间满足快速交通转换，增添城市一道绚丽的风景线。
本标段设计两座下穿地道，分别为K2+580东岸西路下穿地道左侧全长570m,右侧全长515m；K6+075沙水路下穿地道左右侧同等长490m.两下穿地道设计为单箱两室，设计造型为挡土墙+U型槽+暗埋段+U型槽+挡土墙。
造型对称、均匀。
段落划分：东岸西路下穿地道：挡土墙左115m，右60m+U型槽157m+暗埋段45m+U型槽158m+挡土墙95m;沙水路下穿地道：挡土墙90m+U型槽107m+暗埋段60m+U型槽108m+挡土墙125m.两地道设计角度90°，两地道纵断面采用V字型，两地道两侧纵坡为3.5%，东岸西路通道进口位于缓和曲线和圆曲线上，出口位于直线上；沙水路下穿通道进出口位于直线上，中位于圆曲线上。
地道采用明挖顺做法施工，即开挖至基坑底后顺底、侧墙、顶板及其它结构。
U型槽与暗埋段：东岸西路长360m、沙水路275m，两地道宽均为29.5m，净限高5.0m.为解决深基坑开挖支护与止水问题，设计ф850SMW工法桩进行支护与形成止水帷幕。
二、编制依据1.交通部颁布的《公路工程技术标准》（JTGB01-2003）；2.交通部颁布的《建筑基坑支护技术规程》（JGT120-99）；3.交通部颁布的《公路桥涵施工技术规范》（JTG/TF50-2011）；4.交通部颁布的《建筑地基基础设计规范》（LGB50017-2003）；5.交通部颁布的《公路路基施工技术规范》（JTGF10-2006）；6.交通部颁布的《建筑地基处理技术规范》（JTG79-2002）7.交通部颁布的《公路工程质量检验评定标准》（JTG F80/1-2004）；8.交通部颁布的《公路隧道设计规范》（JTGD70-2004）；9.交通部颁布的《公路挡土墙设计与施工技术细则》（GB/T50476-2008）10.交通部颁布的《型钢水泥土搅拌墙技术规程》（JGJ/T199-2010）11.中山市交通建设项目有限公司与本公司签订的工程施工合同书；12.江苏省交通规划设计院股份有限公司二0一一年四月提供的中山市古神公路二期工程北段-1施工标段施工图设计（第五册二分册、三分册）三、水文地质与工程地质1、水文地质（1）地表水隧址区属平原区地段，无地表水。
搅拌桩施工工艺及施工要点
搅拌桩施工工艺及施工要点

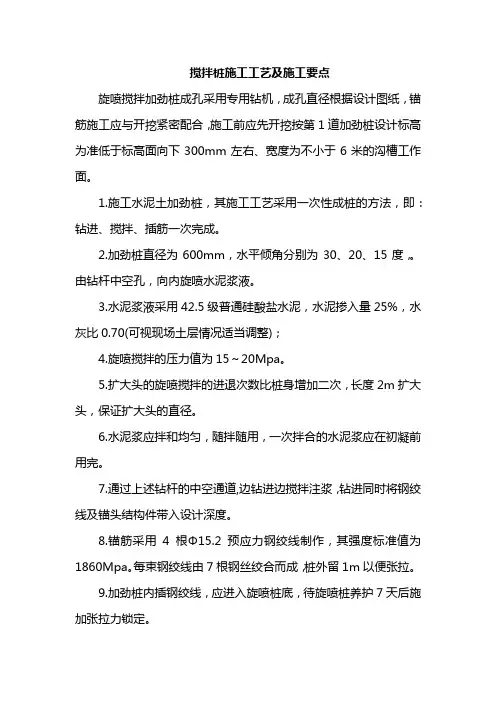

旋喷搅拌加劲桩成孔采用专用钻机，成孔直径根据设计图纸，锚筋施工应与开挖紧密配合，施工前应先开挖按第1道加劲桩设计标高为准低于标高面向下300mm左右、宽度为不小于6米的沟槽工作面。
1.施工水泥土加劲桩，其施工工艺采用一次性成桩的方法，即：钻进、搅拌、插筋一次完成。
2.加劲桩直径为600mm，水平倾角分别为30、20、15度，。
由钻杆中空孔，向内旋喷水泥浆液。
3.水泥浆液采用42.5级普通硅酸盐水泥，水泥掺入量25%，水灰比0.70(可视现场土层情况适当调整)；
4.旋喷搅拌的压力值为15～20Mpa。
5.扩大头的旋喷搅拌的进退次数比桩身增加二次，长度2m扩大头，保证扩大头的直径。
6.水泥浆应拌和均匀，随拌随用，一次拌合的水泥浆应在初凝前用完。
7.通过上述钻杆的中空通道,边钻进边搅拌注浆，钻进同时将钢绞线及锚头结构件带入设计深度。
8.锚筋采用4根Φ15.2预应力钢绞线制作，其强度标准值为1860Mpa。
每束钢绞线由7根钢丝绞合而成，桩外留1m以便张拉。
9.加劲桩内插钢绞线，应进入旋喷桩底，待旋喷桩养护7天后施加张拉力锁定。
10.下层土方开挖时，上层的加劲桩必须有7天以上的养护时间并已完成张拉锁定。
在开槽土方开挖过程中要防止碰撞钢绞线。
五轴搅拌桩工程施工方案
一、工程概况本工程为（项目名称），位于（项目地点）。
项目占地（项目面积），建筑面积（建筑面积），地下层（地下层数）。
本工程采用五轴搅拌桩进行地基加固，以提高地基承载力，确保建筑物安全稳定。
二、施工依据1. 国家现行有关地基处理、搅拌桩施工的相关规范和标准；2. 本工程地质勘察报告；3. 本工程设计图纸及施工图纸；4. 本工程施工组织设计。
三、施工工艺1. 施工前，对施工区域进行平整，确保搅拌桩施工顺利进行。
2. 根据设计要求，确定搅拌桩施工顺序，一般采用从外向内、从上至下的施工顺序。
3. 施工前，对搅拌桩机具进行检查，确保其性能良好。
4. 施工过程中，严格控制搅拌桩的桩位、桩径、桩长、水泥掺量等参数。
5. 搅拌桩施工分为以下几个步骤：（1）桩位定位：根据设计图纸，确定搅拌桩的桩位，使用全站仪进行桩位放样。
（2）搅拌桩施工：使用五轴搅拌桩机进行搅拌桩施工，根据设计要求，控制搅拌速度、喷浆量和搅拌深度。
（3）桩体养护：搅拌桩施工完成后，进行桩体养护，一般养护期为28天。
（4）桩体检测：桩体养护期满后，对搅拌桩进行检测，确保其质量满足设计要求。
四、施工质量保证措施1. 施工前，对施工人员进行技术培训，确保其掌握搅拌桩施工工艺和质量要求。
2. 施工过程中，严格执行搅拌桩施工规范，确保施工质量。
3. 施工过程中，加强现场管理，严格控制搅拌桩的施工参数。
4. 施工完成后，对搅拌桩进行质量检测，确保其质量满足设计要求。
五、安全文明施工措施1. 施工过程中，严格遵守国家有关安全生产的法律法规，确保施工安全。
2. 施工现场设置安全警示标志，加强安全宣传和教育。
3. 施工过程中，做好文明施工，保持施工现场整洁，减少对周边环境的影响。
4. 施工结束后，及时清理施工现场，恢复原状。
六、施工进度安排1. 施工前，制定详细的施工进度计划，明确各阶段的施工任务和时间节点。
2. 施工过程中，加强进度管理，确保工程按期完成。
3. 施工结束后，进行工程总结，总结经验教训，为类似工程提供参考。
搅拌桩的计算规则
关于多轴水泥搅拌桩的计价释疑当搅拌桩施工工艺与计价定额不同时，有关的工程量计算和计价规则也应随着调整，工程量的计算：定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，如下图为三轴搅拌桩，一次成活三个桩径断面，应扣除两个部位的重叠面积。
设桩径为850mm，桩轴（圆心）矩为600mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为：原面积： S1=（0.85/2）2×3.1416×3=1.7024m2圆心角：θ=2×acos(0.3/0.425)=90.1983°一个扇形面积：S2=（0.85/2）2×3.1416×90.1983/360=0.1423 m2三角形面积： S3=(0.4252-0.32)1/2×2×0.3/2=0.0903 m2一个弓形面积: S4=S2-S3=0.1423-0.0903=0.052 m2每次成活桩截面积: S=S1-4×S4=1.7024-0.052*4=1.4944m2水泥的掺量：水泥掺量的问题主要是因水泥搅拌桩的“套打”工艺产生，一般设计往往只给出一个掺量比例，而没有考虑套打部位时重叠部位截面范围掺量比例的确定，特别是当采用整个桩径断面套打时，如三轴搅拌桩按整个桩径套打时，其断面情况如下图：因水泥搅拌桩所谓的“套打”和搅拌不是分别计算的子目，假设设计要求水泥搅拌桩全断面“套打”，搅拌涉及的水泥掺入比仅简单规定为15%，故原设计的水泥掺入比是指一次成活时或多次成活后的标准要求不明确，如是前者，则“套打”部位如不考虑扣除一次成活扣除的弓形部位，上图计算3次处将为45%、计算2次部位为20%了？如为后者，而计算一次处却为不超过5%了，所以设计仅简单明确一个水泥掺入比例是不够的，应明确水泥掺入比例是指何中情况下的。
桩径850mm五轴搅拌桩施工参数计算及施工要点-(文字)
桩径850mm五轴搅拌桩施工参数计算及施工要点中交隧道局（天津）第五工程有限公司蒋利生【摘要】目前，多轴搅拌桩主要以三轴搅拌桩为主，近年，为了更好发挥多轴搅拌桩的优点，克服其缺点，桩径650mm850mn两种五轴搅拌桩应运而生。
本文主要介绍最新型的DKZ850-5型多轴钻孔机，五轴水泥搅拌桩施工参数计算及施工要点，并通过与其他形式的水泥搅拌桩比较，得出桩径850mn五轴搅拌桩的优势。
关键词：五轴搅拌桩施工参数施工要点优势1 •前言多轴搅拌桩机已广泛应用于基坑围护结构工法桩、重力式挡土墙、止水帷幕、地基加固等施工。
其具有对周围地层影响小、抗渗性好、施工噪音小、无振动、工期短、废土产生量少，无泥浆污染、大壁厚、大深度、适用土质范围广、技术经济指标好等优点。
目前，多轴搅拌桩主要以三轴搅拌桩为主，近年，为了更好发挥多轴搅拌桩的优点，克服其缺点，桩径650mm 850mn W种五轴搅拌桩应运而生。
仁提升辱向机构3.水泥集管支架3.动力箔4、粘具5.中间支承型6,下部支承架7.保特架1罠保持架2图1-1 DKZ850-5型多轴钻孔机2. DKZ850-5型多轴钻孔机目前，五轴搅拌桩桩径有650mm 850mm两种，配合大型全液压步履式钻孔机架使用。
DKZ850-5型多轴钻孔机为靖江市金利泰工程机械有限公司研制的专利产品，也是SMW工法的最新专业机械。
DKZ850-5型多轴钻孔机主要特点是：钻杆五轴，施工较常规三轴机械理论效率提高100% ;钻杆轴采用合金钢材质，垂直度好，经久耐用；六角接头加长，增加接触面，改进热处理工艺，使用寿命提高；引进国外先进技术，钻头改为二级三档，使之具有更快的钻进速度和良好的搅拌效果。
图2-1 DKZ850-5型多轴钻孔机钻头图DKZ850-5型多轴钻孔机主要技术参数见表2-1 :表2-1 DKZ850-5型多轴钻孔机主要技术参数3.五轴水泥搅拌桩施工参数计算五轴水泥搅拌桩施工中一般采用P.O42.5级普通硅酸盐水泥，水灰比为1.5〜2.0，水泥掺量20%每立方米搅拌土的水泥掺量为360kg。
