公路常用计算公式

公路常用计算公式

一、方位角的计算公式

二、平曲线转角点偏角计算公式

三、平曲线直缓、缓直点的坐标计算公式

四、平曲线上任意点的坐标计算公式

五、竖曲线上点的高程计算公式

六、超高计算公式

七、地基承载力计算公式

八、标准差计算公式

一、方位角的计算公式

1.字母所代表的意义：

x1：QD的X坐标

y1：QD的Y坐标

x2：ZD的X坐标

y2：ZD的Y坐标

S：QD～ZD的距离

α：QD～ZD的方位角

2.计算公式：

1）当y2- y1>0，x2- x1>0时：

2）当y2- y1<0，x2- x1>0时：

3）当x2- x1<0时：

二、平曲线转角点偏角计算公式

1.字母所代表的意义：

α1：QD～JD的方位角

α2：JD～ZD的方位角

β：JD处的偏角

2.计算公式：

β＝α2-α1（负值为左偏、正值为右偏）

三、平曲线直缓、缓直点的坐标计算公式

1.字母所代表的意义：

U：JD的X坐标

V：JD的Y坐标

A：方位角（ZH～JD）

T：曲线的切线长，

D：JD偏角，左偏为-、右偏为+

2.计算公式：

直缓（直圆）点的国家坐标：X′=U+Tcos(A+180°)

Y′=V+Tsin(A+180°)缓直（圆直）点的国家坐标：X″=U+Tcos(A+D)

Y″=V+Tsin(A+D)

四、平曲线上任意点的坐标计算公式

1.字母所代表的意义：

P：所求点的桩号

B：所求边桩～中桩距离，左-、右+

M：左偏-1，右偏+1

C：JD桩号

D：JD偏角

L s：缓和曲线长

A：方位角（ZH～JD）

U：JD的X坐标

V：JD的Y坐标

T：曲线的切线长，

I=C-T：直缓桩号

J=I+L：缓圆桩号

：圆缓桩号

K=H+L：缓直桩号

2.计算公式：

1）当P

中桩坐标：X m=U+(C-P)cos(A+180°)

Y m=V+(C-P)sin(A+180°)

边桩坐标：X b=X m+Bcos(A+90°)

Y b=Y m+Bsin(A+90°)

2）当I

中桩坐标：X m=U+Tcos(A+180°)+GcosO

Y m=V+Tsin(A+180°)+GsinO

边桩坐标：X b=X m+Bcos(A+MW+90°)

Y b=Y m+Bsin(A+MW+90°)

3）当J

中桩坐标：

边桩坐标：X b=X m+Bcos(O+MW+90°)

Y b=Y m+Bsin(O+MW+90°)

4）当H

中桩坐标：X m=U+Tcos(A+MD)+GcosO

Y m=V+Tsin(A+MD)+GsinO

边桩坐标：X b=X m+Bcos(A+MD-MW+90°)

Y b=Y m+Bsin(A+MD-MW+90°)

5）当P>K时

中桩坐标：X m=U+(T+P-K)cos(A+MD)

Y m=V+(T+P-K)sin(A+MD)

边桩坐标：X b=X m+Bcos(A+MD+90°)

Y b=Y m+Bsin(A+MD+90°)

注：计算公式中距离、长度、桩号单位：“米”；角度测量单位：“度”；

若要以“弧度”为角度测量单位，请将公式中带°的数字换算为弧度。

五、竖曲线上点的高程计算公式

1.字母所代表的意义：

R：曲线半径

i1：ZY～JD方向的坡度

i2：JD～YZ方向的坡度

T：曲线的切线长

E：外失距

x：竖曲线上的点到直圆或圆直的距离

y：竖曲线上点的高程修正值

2.计算公式：

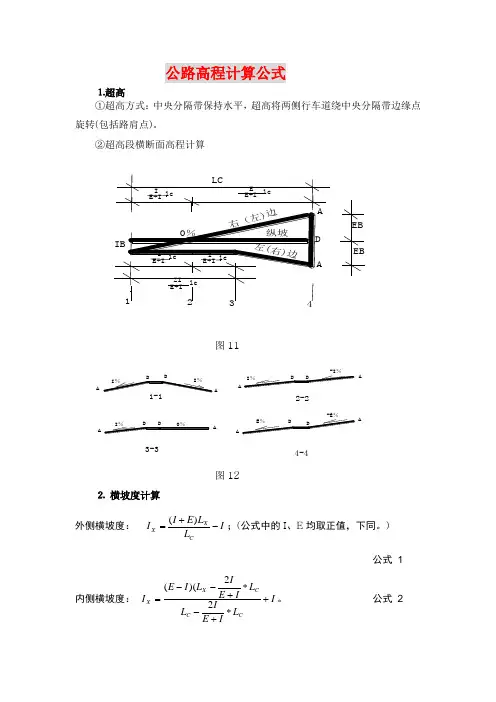

六、超高计算公式

1.字母所代表的意义：

i0：路拱坡度

i b：超高坡度

L s：缓和曲线长

b1：所求点～路中线距离

x0：从直缓开始，到路左右坡度一致的距离，即图中C---C

x：所求点～直缓或缓直的距离

h b：超高值

2.计算公式（公式1）：（绕中线旋转）

1）当x≤x0时

行车道外侧边缘：

行车道内侧边缘：

2）当x≥x0时

行车道外侧边缘：

行车道内侧边缘：

3.计算公式（公式2）：

行车道外侧边缘：

行车道内侧边缘：

七、地基承载力计算公式

1.字母所代表的意义：

N：锤击数

M：地基承载力

2.计算公式（公式1）：（绕中线旋转）

注：贯入深度为30cm，单位为MPa

八、标准差计算公式

1.字母所代表的意义：

：样本平均值

S：样本标准差

2.计算公式：

基于整个样本总体的标准差：

基于样本估算标准差：
