7) GB/T14249、2 电子衡器适用技术条件
8) GB8923----88 涂装前钢材表面锈蚀等级和防锈等级
9) GB3768-83 噪声源声功率级测定简易法
10) JB8-82 产品标牌
1
11) GB191-90 包装储运示标志 12) GB755-87 旋转电动机基本技术要求 13) JB/ZQ4000.3-86 焊接件通用技术要求 4、设备制造的技术要求及其验收要求 4.1 煤称量给料机能满足所有运行工况要求,所有设备应正确设计和制造,在正常工况下 应能安全、稳定运行。 4.2 给煤机能实现连续均匀给煤,称量准确,安全可靠,可控性高,能对给煤量进行就地 控制或根据煤浆制备控制系统的要求进行远程手动/自动调节。 4.3 煤称量给料机采用全封闭结构,环保型设计,能有效防止粉尘外溢。并设有观察窗、 检修门,以方便操作和检修。 4.4 给煤机主动及从动滚筒采用优质密封带座轴承,并满足检修及更换方便的要求。 4.5 给煤机速度测量装置,安装在给煤机从动滚筒上并采取防碰撞及防水措施。 4.6 给煤机顶部设有安全照明设备,以方便检修及校验工作。 4.7 给煤机设有胶带清扫及内清扫装置, 以把粘结在胶带上、下面的煤刮掉,并根据系统 要求自动和手动将散落在给煤机底部的落煤清扫至出煤口,清扫刮板采用橡胶板。 4.8 给煤机校验装置安装于本体内部,使日常维护工作方便、快捷。 4.9 给煤机壳体设有带清洁机构观察窗和机内防爆照明灯,便于观察内部运行情况。 4.10 给煤机胶带为阻燃、高强度、环型无接头裙边输送胶带,设计胶带承受张力及温度 满足设备在极限工况下可能出现的荷载,其永久伸缩率小于 1%。 4.11 给煤机装有张紧装置,使胶带始终保持一定的张力,从而确保给煤机保持稳定的计 量精度。 4.12 给煤机装有防跑偏装置。 4.13 给煤机设有断煤传感器保护系统。 4.14 给煤机装有堵煤报警保护系统。

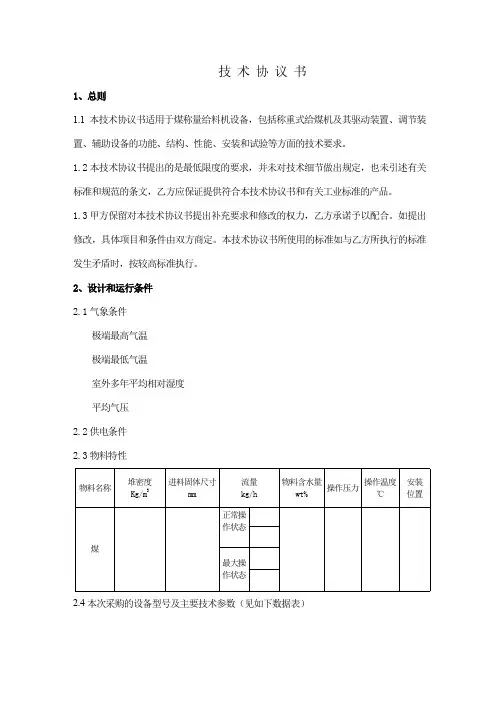

技术协议书
1、总则
1.1 本技术协议书适用于 XXXXX 有限公司煤称量给料机设备,包括称重式给煤机及其
驱动装置、调节装置、辅助设备的功能设计、结构、性能、安装和试验等方面的技术要
求。
1.2 本技术协议书提出的是最低限度的要求,并未对一切技术细节做出规定,也未充分
引述有关标准和规范的条文,乙方应保证提供符合本技术协议书和有关最新工业标准的
干基 最大操作状
~XXX
最大操 XXX 态 15
作状态 湿基
XXX
2.4 本次采购的设备型号及主要技术参数(见如下数据表)
40~60 室内


出力 数量 型号及规格
t/h
带宽 流量调节方式
mm
0~74
全封闭称重式给料机 3 套 XXXXXX
XXX
最大 90
变频调节
3、规程、规范和标准
煤称量给料机及附属设备的设计、制造,符合现行使用的有关国家标准和部颁标准
优质产品。
1.3 甲方保留对本技术协议书提出补充要求和修改的权力,乙方承诺予以配合。如提出
修改,具体项目和条件由双方商定。本技术协议书所使用的标准如与乙方所执行的标准
发生矛盾时,按较高标准执行。
2、设计和运行条件
2.1 气象条件
极端最高气温
:40.4℃
极端最低气温
:-21.8℃
室外多年平均相对湿度 :69%
a)秤重架上托辊动力消耗低、密封性能好、使用寿命长。 b)辊子零件和焊缝无损伤和裂纹,相配合处不松动。 c)秤重辊子的轴向位移量不超过 2mm。 d)秤重辊子的径跳不超过 0.5mm 4.22 给煤机本体留有除尘接口,并设盲法兰.。 4.23 控制说明 1) 电控柜、接线盒具有防尘、防溅性能,并符合国家标准 GB4308《外壳防护等级的 分类》中规定的 IP64 级的要求。皮带称的显示仪表和变频器安装分别安装在独立的机柜 中。 2) 当电控柜内并存强电动力回路、强电控制回路和弱电信号回路时,应将各种回路并 联的控制器件、端子排和连接导线分隔布置,采取防止强电(动力、控制)回路干扰弱 电信号回路和利于运行、检修安全的措施。 3)乙方电气控制柜完成给煤机正常工作所需的保护、控制、报警及与 DCS 的数据传送、 交换,甲方只提供 380V 动力电源,柜内所需的其它电源(如直流等),由乙方自行解决。
2
4.15 给煤机装有跑偏报警保护系统。 4.16 给煤机出口装有高料位开关。 4.17 给煤机计量系统,采用高精度传感器,采用高精度级秤架,全悬浮式设计,最大限 度分解侧向力对秤体的影响,从而保证系统及计量数据的稳定性.。 4.18 给煤机进口设有手动插板门,满足检修及校验要求。 4.19 设备零部件采用先进、可靠的加工制造技术,有良好的表面几何形状及合适的公差 配合。所有外购配套件皆选用优质、节能、先进的产品,并提供生产许可证及产品检验 合格证。 4.20 所使用的零件或组件都有良好的互换性。 4.21 对秤重托辊的要求
或引进国的标准。这些标准和规范应包括(但不限于此):
1) JB/T52004-92 称重式给煤机,
2) GB/T7ቤተ መጻሕፍቲ ባይዱ21---1995 电子皮带称
3) JJG650----2002 电子皮带称计量检定规程
4) GBJ17---88 钢结构设计规范
5) GB7551 电阻应变式称重传感器
6) GB7724 称重显示控制器技术条件
平均气压
:100.79KPa
2.2 供电条件
380v/220v
3 相 50HZ
2.3 物料特性
物料名称
堆密度 Kg/m3
进料固体尺寸 mm
流量
物料含水量
操作温度 安装
操作压力
kg/h
wt%
℃ 位置
正常操作状态
干基 正常操
XXX 作状态
湿基 正常操作状
XXX~XXX

≤10
最大操作状态
XXX 态 10 常压
3
4) 柜内主要电器元器件采用法国施耐德器件产品,确保证电气设备可靠运行。 6) 给煤机和其配套部件配供的检测仪表和控制设备(简称测控设备),能满足给煤机和 其配套部件启动、停止、运行和事故处理过程的安全监视、控制、调节、报警、通讯、 联锁和保护的要求。 7) 根据生产要求可分别实现现场启动/停止给煤机和总控室(DCS)远程启动/停止 给煤机。 8) 根据生产要求可分别实现现场调节给煤量和总控室(DCS)远程调节给煤量。 9) 配供测控设备需输入、输出的开关量信号为无源接点,接点型式为 XXXX,接点容 量为 AC220V 5A,DC220V 3A. 10) 给煤机实时流量信号采用 4-20mA 送与总控室(DCS)。 11) 给煤机运行状态、报警、联锁、保护等信号在控制柜上就地显示报警,同时输出 同信号给总控室(DCS)处理。 12) 给煤机设有堵煤、断煤、皮带跑偏、变频器故障,电动机故障等报警、联锁等设 备.。 13) 给煤机出力调节机构采用变频调速,在 4-20mA 作用下,连续地、无级地调节出 力,调节准确可靠、响应快,出力与调节信号之间成线性关系,接受 DCS 输出的控制信 号。 14) 甲方与乙方电源接线的接口在乙方动力柜的端子排上,DCS 与乙方信号的接口在给 煤机称重仪表柜的端子排上。 15) 乙方在给煤机和其配套部件的安装使用说明书中专辟章节,详述其在启动、停止、 正常运行、事故处理过程中的检测、控制、调节、报警、联锁和保护的内容和要求,和 配供测控系统的特性、功能、原理、安装、调试和使用注意事项。 16)顺控能优先执行来自热工保护和联锁回路的指令。 17)给煤机配供适应顺控和保护要求的控制柜且具有下列功能:
