通信基站雷电防护系统说明
ITU K56 无线通讯基站的雷电防护
K56建议新草案无线基站防雷二OO四年七月二十五日ITU-T Rec. K.56 (06/2003) i概述本建议针对无线接入网设备中无线基站(RBS)的雷电防护提供一种定量的方法。
考虑到业务中断和设备所带来的后果，RBS的保护等级根据可容许的损坏频率由用户来指定。
本建议中RBS由安装设备的构筑物或建筑物及架设天线的杆塔组成。
保护措施包括接地，等电位连接，屏蔽及安装浪涌保护器(SPD)。
ii ITU-T Rec. K.56 (06/2003)目录Page 1简介 (4)2范围和目的 (4)3引用标准 (4)4 定义 (4)5 参考连接结构 (5)6 保护需要 (6)7概率分析 (7)7.1容许的损坏频率(F t) (7)7.2杆塔的雷击频率 (F a) (8)7.3RBS 机房的雷击频率 (F d) (8)7.4雷击频率分析 (8)8雷电流参数的确定 (8)9．LPZ0的保护方法 (9)9.1杆塔的保护 (9)9.2接地系统 (9)10 杆塔引下电缆的防护 (10)11 机房内部的防雷 (11)11.1屏蔽系数 (η) (11)11.2Mesh-BN 结构 (11)11.3Mesh-IBN 结构 (13)11.4 LPZ 1 和LPZ 2分界处的防护 (13)12设备端口的防雷 (14)12.1电源设备 (14)12.2通信设备 (15)A.1管状杆塔 (16)A.2三脚杆塔 (16)A.2四脚杆塔 (17)C.1单一接地导线 (20)C.3接地金属架 (21)ITU-T Rec. K.56 (06/2003) iiiK.56 建议新草案：无线基站的防雷1 简介随着无线基站（RBS）在移动通信和无线本地网中的广泛应用，由于雷电放电可能会损坏RBS设备及电缆，从而引起人们对无线基站防雷的关注。
本建议根据对设备损坏频率的分析提供了RBS设备及电缆雷电放电防护措施。
2 范围和目的本建议中，本建议中RBS由安装设备的构筑物或建筑物及架设天线的杆塔组成。
通信基站隔离式雷电防护系统技术要求
通信基站隔离式雷电防护系统技术要求随着通信技术的不断发展，通信基站的数量越来越多，其安全问题也日益突出。
其中一种较为常见的安全问题就是雷电攻击，尤其在夏季雷雨季节更加严重。
为了保障通信基站的正常运行和设备的安全，通信基站隔离式雷电防护系统技术就应运而生。
通信基站隔离式雷电防护系统技术主要包括以下三个方面的技术要求：耐雷电压等级要求、防雷电针要求和测试要求。
具体来说：一、耐雷电压等级要求在通信基站中，各种设备的供电电压、信号电平等都有所不同，因此隔离式雷电防护系统需要考虑各种电路的不同要求。
根据通信基站的实际情况和技术标准，耐雷电压等级要求可以划分为两个方面：防护前的耐雷电压和防护后设备的耐雷电压等级。
对于前者，主要是指防雷器的耐压等级，一般应大于设备正常工作电压的两倍以上。
对于后者，则需要在隔离式雷电防护系统的设计中，考虑各个设备防护后的工作电压下的耐雷电压等级。
二、防雷电针要求防雷电针是通信基站隔离式雷电防护系统的重要组成部分，主要作用是对雷电信号进行导泄，防止设备被雷电击中。
防雷电针的技术要求通常包括以下几个方面：1. 耐雷电压等级应高于设备的工作电压等级2. 防雷电针和接地设备之间应配备专用的导线，以保证电房内电位不发生差异。
3. 防雷电针应安装在设备旁边的可靠地点。
4. 防雷电针的并联电阻应小于设备的接地电阻。
5. 防雷电针与设备之间应实现全封闭、防潮、防腐、防爆等防护。
三、测试要求通信基站隔离式雷电防护系统的设计完成后，需要对其进行测试，以保证其可靠性和稳定性。
测试要求包括：1. 防雷器、防雷针的耐电压试验和雷电流传输测试，以测试其电路的完整性和耐电压等级。
2. 射频信号的传输测试，以测试防雷电针和接地等组成部分对于信号传输的影响。
3. 雷电评估测试，以评估雷暴对通信系统的影响，进一步改进隔离式雷电防护系统的设计。
综上所述，通信基站隔离式雷电防护系统技术的要求包括防雷器的耐雷电压等级要求、防雷电针的技术要求以及测试要求。
《通信基站防雷方案》课件
目录
• 通信基站防雷方案概述 • 雷电对通信基站的危害 • 通信基站防雷措施 • 防雷设备的选择与安装 • 防雷设备的维护与检测
01
通信基站防雷方案概述
通信基站防雷的必要性
通信基站的设备昂贵，一旦遭受 雷击，将造成重大经济损失。
通信基站承担着重要的通信任务 ，雷击可能导致通信中断，影响
接地电阻的检测
定期检测接地电阻，确保接地良好 ，将雷电引入大地。
接地线的维护
定期对接地线进行检查和维护，确 保其完好有效。
04
防雷设备的选择与安装
防雷设备的选择
01
02
03
04
避雷针
用于接闪雷电，将雷电引入地 下。
浪涌保护器
用于限制瞬态过电压和泄放浪 涌电流，保护设备免受瞬态过
电压的破坏。
接地电阻测试仪
社会正常运转。
防雷是保障通信基站正常运行的 重要措施，可以减少设备故障和
维修成本。
防雷方案的目标和原则
目标
提高通信基站的防雷能力，降低 雷击风险，保障设备的正常运行 。
原则
科学合理、经济实用、安全可靠 、技术先进。
防雷方案的主要内容
直击雷防护
安装避雷针、避雷带 等直击雷防护设施， 将雷电引入地下。
防雷设备的日常维护
防雷设备的日常检查
每天对防雷设备进行外观检查，确保设备无损坏、无锈蚀、无灰 尘等。
防雷设备的运行状态监测
通过防雷设备自带的监测功能或专用的监测设备，实时监测防雷设 备的运行状态，确保设备正常工作。
防雷设备的清洁与保养
定期对防雷设备进行清洁和保养，保持设备的良好工作状态。
防雷设备的定期检测

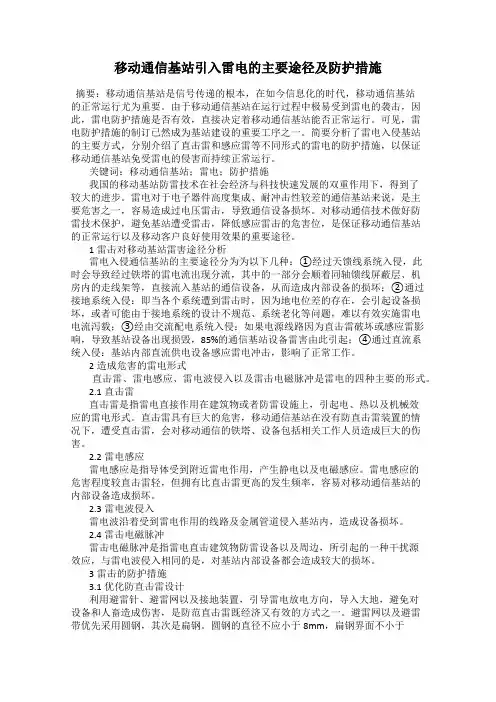

移动通信基站引入雷电的主要途径及防护措施
移动通信基站引入雷电的主要途径及防护措施摘要：移动通信基站是信号传递的根本，在如今信息化的时代，移动通信基站的正常运行尤为重要。
由于移动通信基站在运行过程中极易受到雷电的袭击，因此，雷电防护措施是否有效，直接决定着移动通信基站能否正常运行。
可见，雷电防护措施的制订已然成为基站建设的重要工序之一。
简要分析了雷电入侵基站的主要方式，分别介绍了直击雷和感应雷等不同形式的雷电的防护措施，以保证移动通信基站免受雷电的侵害而持续正常运行。
关键词：移动通信基站；雷电；防护措施我国的移动基站防雷技术在社会经济与科技快速发展的双重作用下，得到了较大的进步。
雷电对于电子器件高度集成、耐冲击性较差的通信基站来说，是主要危害之一，容易造成过电压雷击，导致通信设备损坏。
对移动通信技术做好防雷技术保护，避免基站遭受雷击，降低感应雷击的危害位，是保证移动通信基站的正常运行以及移动客户良好使用效果的重要途径。
1雷击对移动基站雷害途径分析雷电入侵通信基站的主要途径分为为以下几种：①经过天馈线系统入侵，此时会导致经过铁塔的雷电流出现分流，其中的一部分会顺着同轴馈线屏蔽层、机房内的走线架等，直接流入基站的通信设备，从而造成内部设备的损坏；②通过接地系统入侵：即当各个系统遭到雷击时，因为地电位差的存在，会引起设备损坏，或者可能由于接地系统的设计不规范、系统老化等问题，难以有效实施雷电电流泻载；③经由交流配电系统入侵：如果电源线路因为直击雷破坏或感应雷影响，导致基站设备出现损毁，85%的通信基站设备雷害由此引起；④通过直流系统入侵：基站内部直流供电设备感应雷电冲击，影响了正常工作。
2造成危害的雷电形式直击雷、雷电感应、雷电波侵入以及雷击电磁脉冲是雷电的四种主要的形式。
2.1直击雷直击雷是指雷电直接作用在建筑物或者防雷设施上，引起电、热以及机械效应的雷电形式。
直击雷具有巨大的危害，移动通信基站在没有防直击雷装置的情况下，遭受直击雷，会对移动通信的铁塔、设备包括相关工作人员造成巨大的伤害。
通信基站隔离式雷电防护系统技术要求
通信基站隔离式雷电防护系统技术要求引言随着移动通信技术的高速发展，通信基站已经成为现代社会的重要组成部分。
然而，雷电等自然灾害给通信基站带来了严重的影响，使得基站经常遭受损坏，导致通信中断和服务中断。
为了保障通信基站的正常运行和通信服务的稳定性，通信基站隔离式雷电防护系统成为了必要的设施之一。
本文将探讨通信基站隔离式雷电防护系统的技术要求。
一级标题二级标题：雷电防护系统设计原则1.设备可靠性：雷电防护系统的设备应具有高可靠性，能够抵御强大的雷电冲击，同时能够快速恢复正常运行状态。
2.全面性：雷电防护系统需要覆盖通信基站的所有设备，包括天线、设备机柜、输电线路等，形成一个综合的防护体系。
3.可扩展性：雷电防护系统应具备可扩展性，能够根据通信基站的规模和需求进行适度扩展和升级。
二级标题：防护措施1.接地系统：雷电防护系统的核心是接地系统。
接地电阻应符合相关标准要求，确保接地效果良好，能有效将雷击电流引入地面。
2.避雷针：通信基站的建筑物需要安装避雷针，将雷击电流引入避雷线，并通过接地系统导入地面，减少雷击对基站设备的影响。
3.避雷网：在通信基站周围安装避雷网，形成一个闭合的防护环境，将雷电能量有效地引入地面。
4.避雷器：在通信基站设备机柜内安装避雷器，用于限制雷电电压和电流对设备的侵害，并通过接地系统将其引入地面。
二级标题：设备要求1.隔离设备：通信基站隔离式雷电防护系统需要具备良好的隔离能力，能够将雷电冲击隔离在系统之外，确保设备的安全性。
2.防护等级：通信基站隔离式雷电防护系统的设备应满足相关标准要求的防护等级，以确保其能在各种恶劣天气条件下正常运行。
3.自动化控制：雷电防护系统应具备自动化控制功能，能够在雷电来临时及时启动防护措施，并能够实时监测系统的运行状态，及时报警并进行维护。
二级标题：系统集成1.与通信系统的集成：雷电防护系统需要与通信系统进行良好的集成，确保在雷电来临时能够及时采取防护措施，不影响通信服务的连续性。
通信基站防雷接地技术要求(1.0)
通信基站防雷接地技术要求(1.0)1. 引言随着信息化建设的迅速推进，通信基站在现代社会中发挥着至关重要的作用。
但是，基站的设备和建筑往往会成为遭受雷击的重要目标，一旦遭受雷击，将会给基站带来严重的损失。
因此，在基站的设计和建设中，防雷接地技术显得尤为重要。
2. 防雷原理为了保护基站，必须采取一系列措施来保障基站的设备和建筑不被雷击。
对此，最根本的解决方案就是通过防雷接地技术来进行基站的防雷保护。
对于基站的防雷接地技术，通常采取以下几种原理：•直接接地原理：将基站的所有设备和建筑直接接地，使雷电能够沿导体排放到土壤上，进而达到防雷的目的。
•防雷针原理：在基站的建筑物上，安装带有针状金属尖端的导体，这样能够发挥促进气体局部放电的作用，达到引导雷电电流进入地下的效果。
•接地网原理：在基站附近挖下大量地埋接地物，将这些接地物都连接起来，形成接地网，以便更有效地将雷电排放到地下去。
•屏蔽原理：在基站的设备周围设置金属屏蔽，将雷电电流引到地面，同时通过屏蔽，将基站内产生的静电干扰分离开来。
•防雷带原理：将金属防雷带从建筑物上向地面拉起，通过导体作用将雷电电流导入地下，达到避免雷击的目的。
3. 接地要求在进行基站地接的过程中，有一些接地的要求必须要严格遵循，以保障基站的安全。
通常来说，接地要求可以为以下几点：•地网布置：根据基站的实际情况，综合考虑土壤电阻和绝缘人孔的要求，合理布置地网，达到防雷效果。
•地网连接：采用大直径、低电阻耐腐蚀的材料来连接地网，以保证接地的质量。
•接地深度：一般情况下，接地的深度要求大于2m，具体深度还要根据基站的实际情况进行合理估算。
•接地材料：选择导电性好，腐蚀性小的材料进行接地，例如：裸铜线或镀铜材料。
•地下水域：在接地时切勿接触地下水域，以免对环境造成污染。
•接地电阻：接地电阻这一点尤其重要，根据相关规定，接地电阻一般不得大于10欧姆。
4.通讯基站的防雷接地技术是基站建设中至关重要的一环，合理且科学的防雷接地设计能够有效提高基站设备和建筑的抗雷电能力，起到预防雷击的作用，是基站安全的保障。
通信基站防雷接地方式及要求
通信基站防雷接地方式及要求众所周知，雷电对通信设备的危害很大，如果防雷措施不得当，就会导致设备遭受雷击，从而引发重大事故。
因此，对交换设备而言，防雷接地有着举足轻重的意义。
一、雷电基本知识l、雷电产生的条件雷电是一种自然现象，它是由雷云产生的，形成雷云必须具备以下3个条件：即空气中含有足够的水蒸气；大气中的空气形成温度差，以使潮湿的空气形成强大的上升气流；没有破坏或阻碍强烈而持久的上升气流形成的因素。
2、雷电过电压的形成对于通信设备而言，雷电过电压的来源主要有以下几种：(1)感应过电压。
感应过电压是指霄击建筑物或其近区时，瞬态空间电磁场造成设备的损坏。
感应过电压包括电磁感应和静电感应两个分量。
对于建筑物内的各种金属环路或电子设备而言，电磁感应分量大于静电感应分量。
(2)雷电侵入波。
雷电侵入波又称为线路来波，是指当雷云之间或雷云对地放电时，在附近的金属管线上产生的感应过电压。
该感应过电压也会以行波的方式窜入室内，造成电子设备的损坏。
(3)反击过电压。
雷电反击是指雷击建筑物或其近区时，造成其附近设备的接地点处地电位的升高，使设备外壳与设备的导电部分问产生高过电压(称为反击过电压)，而导致设备损坏的现象。
通信设备防雷需要考虑预防的是：感应雷、雷电侵入波和反击过电压，其中需要重点关注的是雷电侵入波和反击过电压。
3、雷电防护的基本原则(1) 系统防护原则应将信息系统及其运行环境作为一个整体开展考虑，防护应该针对整体开展，而不应该只考虑局部情况。
通信设备的防雷包括外部防雷系统和内部防雷系统两个部分，它们是一个有机的整体。
外部防雷主要是防直击雷，它由接闪器、引下线和接地装置组成；而内部防雷则包括防雷电感应、防反击、防雷电波侵入以及保障人身安全，它是指除了外部防雷系统外的所有附加措施。
这些措施可能会减少雷电流在需要防雷的空间内所产生的电磁效应，防止雷电损坏机房内的电气设备或电子设备，这是外部防雷系统所无法保证的。
移动通信基站引入雷电的主要途径及防护措施
移动通信基站引入雷电的主要途径及防护措施第一篇：移动通信基站引入雷电的主要途径及防护措施移动通信基站引入雷电的主要途径及防护措施摘要分析了移动通信基站引入雷电灾害的主要途径,并在此基础上详细介绍了移动通信基站铁塔和通信机房防雷、架空管线防雷、天馈线防雷、等电位连接以及降低接地电阻值等雷电防护措施,使防雷方案的制定做到技术可靠、经济合理。
关键词通信基站;雷电;引入途径;防护措施随着通信行业的迅速发展,微电子设备得到广泛应用,通信设备的集成度越来越高,其耐压水平也越来越低[1]。
由于移动通信基站分布范围广,位置处于制高点,容易遭受雷击灾害[2]。
雷电具有很强的破坏性,一旦通信基站遭受雷击,容易造成通信设备损坏,通信信号中断,给社会带来较大的经济影响,因此做好移动通信基站的防雷是一项重要的工作[3]。
1雷击移动通信站的主要途径1.1雷电通过基站铁塔和天馈线侵入一般的基站铁塔高度为40~60 m,有些高达70~90 m。
当铁塔的避雷针受到直接雷击时,雷电流通过铁塔,经其接地装置散流入地,使地网地电位升高,导致基站地网与设备之间产生很高的电位差而形成地电位反击,对通信设备造成损坏。
如果天馈线为同轴电缆,在导体上感应出较强的感应电流,即为同轴电缆的感应电流。
感应电流经同轴电缆从铁塔天线进入基站机房,进入收发信机,烧坏移动通信设备。
1.2雷电通过架空管线侵入移动通信系统基站的架空管线是引入雷害的重要途径。
当雷云放电时,其空间形成强大的电场,在架空管线靠近终端时,主要成分是水平电场,出现在电场中的突出物体最易出现感应电荷的集中,使其周围电场强度显著增加,架空管线很容易发生尖端放电而被雷电击中。
当架空管线遇雷电侵袭时,将过电压引入基站机房,很可能烧坏基站的通信设备。
雷云对地放电也会在架空管线上感应过电压,该过电压也会对电源设备造成威胁。
1.3雷电电磁感应影响接闪器在接闪过程中,雷电流强度大,放电时间短,在接闪器和引下线周围将产生较大的瞬时电磁场。
通信基站防雷措施
通信基站防雷措施
随着通信行业的高速发展，通信基站也越来越多地出现在我们的生活中。
但是，一旦遭遇雷击，通信基站很可能受到损害，从而导致通信信号不稳定或中断。
因此，必要的防雷措施非常重要，以下是几种通信基站防雷措施：
1. 避雷针
避雷针是防止建筑物被雷击的一种常见防雷设施。
在通信基站上安装避雷针可以分散雷击的能量并将其导向地面，保护通信设施不受雷击的破坏。
2. 接地系统
对于通信基站来说，接地系统是非常重要的防雷设施。
它能够帮助通信设备与地面建立稳定的电气接触，分散大量电流，以保证通信设备的安全运行。
3. 避雷盒
避雷盒是集中存放与分布防雷器的通信设备。
在雷击的情况下，避雷盒能够起到隔离作用，避免雷击电流通过通信设备交换机等进
入其他线路，保护通信设备的安全运行。
4. 防雷地线
防雷地线是通信基站实现接地系统的重要组成部分。
通信设施
的各种金属构件通过防雷地线连接在一起，帮助雷电电流在设备或
建筑物之间流动，分散雷击的电流，保护设备的安全运行。
总结来说，对于通信基站而言，避雷针、接地系统、避雷盒和
防雷地线等多种防雷措施都具有非常重要的作用，这些措施的有效
实施，能够保证通信设施的安全稳定运行。
移动通信基站防雷配置指南
移动通信基站防雷配置一、概述随着社会的进步，移动通信技术飞速普及与发展，在地球的每个角落，移动通信基站像雨后春笋般挺拔而起，介入到人们的日常生活中，快速而稳定的通讯愈来愈成为通讯设备的重要指标。
移动通信基站设备属于尖端威电子产品，它的电磁兼容能力较低，抗雷电、抗电磁干扰能力比较弱。
随着气候的变化，雷暴恶劣天气愈来愈多，愈来愈反常，以致造成各地移动通信基站设备频繁遭雷击损坏，通讯中断，给人们的生活及各行业造成了不可估量的损失。
做好移动通信基站的防雷，保障通讯设备正常稳定的运行，愈来愈加重要。
二、通信基站组成移动通信基站主要由基础设施，供电设施和通信设备组成。
基础设施包括：房屋，铁塔。
供电设施包括：电力变压器，配电屏，UPS供电系统，分配电箱。
通讯设备包括：天线，馈线，通讯设备。
三、防雷配置指南移动通信基站防雷是一个系统性的复杂工程，所使用的防雷措施也需要考虑整体的关联和配合。
雷电的危害形式并不是单一的，它包含有直接雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击，一旦某一设施遭受雷电袭击，必然会直接影响到与它相连的其他设施，造成破坏。
移动通信基站防雷可以从以下几个方面实施：1、基站铁塔及机房在基站铁塔顶部安装腾辉THZ-05C先导放电避雷针，避雷针固定后应与铁塔绝缘，其引下线使用专用的THXD避雷针绝缘引下线。
在机房房顶做避雷带，需独立引下线。
避雷针和避雷带可共用以独立地网，接地电阻应小于10欧姆，有条件的情况下可尽量小。
2、基站电力传输为了最大程度的降低电力线路遭雷电直击的几率，需在电力变压器前段的电力输电线上端架设避雷线，并在变压器高压端安装高压氧化锌避雷器，变压器输出配电柜中安装TSPD-A350开关型避雷器，其下级配电箱中安装TSPD-B+C80RM避雷器。
UPS输入配电线路上应安装TSPD-C40RM避雷器。
3、基站通讯设备设备所有拖线板使用TKA-GZ/PDU168防雷插座，机架PDU选择TKA-GZ/PDU机架PDU设备输出到室外的馈线端根据接口类型选择加装EPC50-2000F 或EPC50-2000N避雷器，对容易损坏的网络端口，串口加装EPRJ45-5及EPL-12避雷器。
雷电防护在移动通信基站的应用[详细]
![雷电防护在移动通信基站的应用[详细]](https://img.taocdn.com/s3/m/6cc3d2e1be23482fb4da4cd3.png)
雷电防护在移动通信基站的应用中国联通通辽分公司赵伟民通辽联通经过十五期工程建设,有很多新建基站建在山区或郊外较空旷地区,金属构架的铁塔由于相对位置较高,是最容易引发雷击的目标,铁塔一旦遭受雷击,基站内设备将位于雷电干扰中心(直击雷干扰半径为500m),内部引线将产生强烈的电磁感应,这种干扰甚至直接作用于基站内各种设备的线路板,而造成其损坏。
另外雷电的电磁感应、二次效应以及地线的反击都会对基站内设备造成危害。
所以对于高山和野外基站,作好雷电防护至关重要。
一、雷电对通信设备的危害及分类众所周知,雷电有很大的破坏力,可损坏通信设备或设施,危害到人的生命安全。
雷电的破坏作用有三个方面,即电性质的破坏作用、热性质的破坏作用、机械性质的破坏作用。
雷电的破坏作用表现形式为雷击。
移动通信基站的铁塔是属于易遭受雷击的构筑物之一。
为保证国家财产和维护人员的生命安全,移动通信基站的防雷也是十分必要的。
雷电大体可分为直击雷、感应雷、球雷、雷电侵入波等。
1、直击雷:带电的云层与大地上某一点之间发生迅猛的放电现象。
直击雷只有在雷云对地闪击时才会对地面造成灾害,也就是说直击雷发生的几率较低,而且直击雷发生时一次只能袭击一个小范围的目标。
但是由于放电现象发生过程迅猛,被直接击中的目标会由于放电电流过大而造成较严重的损坏。
直击雷主要对室外物体产生破坏作用,所以把防直击雷的系统称为外部防雷系统。
2、二次雷(感应雷):雷电在雷云之间或雷云对地的放电时,在附近的户外传输信号线路、地埋电力线、设备间连接线上产生电磁感应并侵入设备,使串联在线路中间或终端的电子设备遭到损害的放电现象。
感应雷虽然没有直击雷猛烈,但其发生的几率比直击雷高得多。
感应雷不论雷云对地闪击还是雷云对雷云之间闪击,都可能发生并造成灾害。
哪怕是一次雷闪击都可以在较大范围内的多个电子设备间产生感应雷过电压现象,并且这种感应高压可以通过基站供电线和信号中继线等引入,并通过传输使雷害范围扩大。
通信基站设备的防雷措施
通信基站设备的防雷措施下面是本店铺给大家带来关于通信基站设备的防雷措施的相关内容，以供参考。
基站选址时为了获取更好的通信效果，地势通常要高于周围的环境，相应的基站受到雷击的概率也大大增加。
因此做好通信基站的防雷措施有着重要现实意义。
下面本店铺为您分析雷电的基本形式与入侵途径，并从内部、外部、其它部位等三个方面分别讨论通信基站设备的防雷措施。
第一、雷电的基本形式按照雷电形成的方法可以将其分为直击雷、感应雷以及球形雷三种。
其中直击雷是指带电的云层与大地上某点发生瞬时放电现象，直击雷的危害主要针对室外物体，比如天馈、空调室外机以及室外变压器等等。
通常我们把防直击雷的系统称为外部防雷系统，一般采用避雷针、避雷带等传统的避雷设备，规范设计、合理安装实现有效防御直击雷的目的。
所谓感应雷是指雷电与雷云之间、雷云对地放电过程中，附近的各类连接线上会产生电磁感应，比如传输信号线路、电力传输线路以及基站内部各类设备的连接线等等，这种电磁感应可能会侵入到设备中，对串联在线路中的或者终端的电子设备造成损害。
一般情况下一次雷闪击的影响范围较大，可能会造成若干电子设备同时产生感应雷过电压的现象，并且这种感应高压会被基站的供电线、信号中继线等引入系统中，并传送至很远的距离，进一步扩大雷害的范围。
基站供电线路、馈线、光缆等均可能引入感应雷产生的感应电压，对交流配电箱、开关电源、传输设备、监控设备等产生破坏。
因此防护感应雷击可以从上述入侵通道着手，采取措施将雷电过电压、电流泄放入地，常见的防护措施包括安装浪涌保护器、屏蔽、接地等方法。
对于球形雷而言，通常某些特殊的地理环境或者地理位置才可能发生球形雷，其不具代表性，此处不做赘述。
第二、雷电的入侵途径强雷电流会通过移动通信基站建筑物金属体、通信设备金属外壳的电气连接等直接流入通信设备内部，损坏通信设备；强雷电流脉冲流经基站柱或者梁金属体时会向机房空间发出雷电磁脉冲，机房内电缆线、通信设备上耦合产生感应电压损坏通信设备；雷电直击楼顶铁塔时，一些雷电流会直接流到天馈线并沿着天馈线涌入通信机房而损坏通信设备；还会通过基站建筑物的地线下地，由于地网中有相应数值的接地电阻，所以雷电流就会在地网上产生很高的地电位升，通信网络设备会由于不同地点的电位差过高最终被损坏。
通信基站隔离式雷电防护系统的技术要求简述
通信基站隔离式雷电防护系统的技术要求简述通信基站是现代通信系统中至关重要的一部分，对于保障通信网络的稳定性和可靠性起着重要作用。
然而，在雷电活动频繁的地区，通信基站也面临着雷击风险。
为了有效地保护通信基站免受雷击损害，通信基站隔离式雷电防护系统成为了必不可少的设备。
本文将简述通信基站隔离式雷电防护系统的技术要求。
一、系统设计通信基站隔离式雷电防护系统的设计需要充分考虑以下几个方面：1.1 高效的雷电接地系统：在系统设计中，合理建立雷电接地系统是十分重要的。
雷电接地系统可以通过提供低阻抗路径，将雷电流引导入地，减小雷击对通信基站设备的影响。
需要在设计过程中选择合适的电极材料和合理的接地布线方案，以确保接地系统的稳定性和可靠性。
1.2 电气等级匹配：通信基站的各个部分可能存在不同的等级和重要性。
在设计防雷系统时，需要根据不同等级的设备进行区分，采取相应的防雷措施。
通常，可以将设备划分为三个等级：一级为最重要设备，二级为重要设备，三级为一般设备。
而防雷系统的设计和设备的安装则应根据等级的高低进行合理划分和安排。
1.3 隔离保护：隔离保护是通信基站隔离式雷电防护系统的核心要求之一。
通过隔离保护措施，可以确保雷击时电磁波不会直接传导到通信基站设备上，从而减少雷击造成的损坏和干扰。
常见的隔离保护措施包括屏蔽、绝缘和隔离等。
二、设备安装通信基站隔离式雷电防护系统的设备安装也是至关重要的一步。
设备安装需要按照以下标准和要求进行：2.1 设备布置合理：在设备布置时，应根据通信基站的具体情况和雷击分布特点，合理选择设备摆放位置。
设备之间应保持适当的距离，避免不必要的相互干扰和雷击危险。
2.2 设备连接可靠：设备之间的连接应采用可靠的连接方式，并确保连接的稳定性和良好的导电性能。
连接线路应短、直且安全可靠，减少电阻和电感等对雷电防护系统的影响。
2.3 设备保护措施：为了提高设备的抗雷击能力，需要在设备安装过程中采取相应的保护措施。
通信机房防雷简介
04
安装引下线
将避雷针与接地网连接的引下线安装 在指定位置。
06
调试与检测
对防雷系统进行调试和检测，确保防源自效果达 到设计要求。防雷工程的验收流程
外观检查
检查防雷设施的外观 是否完好，有无损坏 或变形。
安装检查
检查防雷设施的安装 是否符合设计要求， 如高度、位置等。
电气测试
对防雷设施进行电气 测试，检测防雷效果 。
THANKS
感谢观看
避雷针设备
01
避雷针是一种用于吸引雷电的金属杆，通常安装在建筑物或构 筑物的顶部。
02
当雷电降临时，避雷针会将雷电引向自身，并传导到地下，从
而避免雷电对建筑物或机房内的设备造成损害。
避雷针通常与引下线和接地网配合使用，以确保雷电能够安全
03
地导入地下。
浪涌保护器设备
浪涌保护器是一种电子设备， 用于限制瞬态过电压和电流的 幅度，以保护电子设备免受浪
通信机房防雷简介
目 录
• 通信机房防雷系统概述 • 通信机房防雷技术 • 通信机房防雷设备 • 通信机房防雷工程的施工与验收 • 通信机房防雷安全和管理
01
CATALOGUE
通信机房防雷系统概述
防雷系统的组成
感应雷防护
接地系统
电源防雷
天馈线防雷
感应雷是雷电放电时 产生的电磁感应现象 ，通过在通信机房内 安装避雷针、避雷带 等设备，将感应雷引 入地下，从而保护机 房内的设备和人员安 全。
涌冲击的损害。
浪涌保护器通常安装在电源 输入和信号线路等处，以防 止雷电等瞬态过电压对设备
造成损害。
浪涌保护器分为多种类型，包 括电源浪涌保护器、信号浪涌 保护器和组合浪涌保护器等。
移动通信基站防雷电的防护方案
移动通信基站防雷电的防护方案
随着移动通信技术的不断发展，移动通信基站的防雷电工作变得越来越重要。
由于雷电的威力巨大，一旦基站受到雷击可能会导致严重的设备损坏和通信中断，给用户带来极大的不便和经济损失。
因此，为了确保通信网络的稳定运行，必须采取有效的防雷电措施。
针对基站防雷电的需求，我们提出以下防护方案：
1. 安装避雷针
避雷针是基站防雷电的最基本手段，通过将避雷针安装在基站的高处，将雷电引向地面，避免直接击中基站设备。
在安装避雷针时，要注意与设备的距离，保证避雷针的有效性。
2. 接地保护
基站设备需要接地保护，以避免因雷电冲击而产生高电压，导致设备损坏。
在接地保护方面，需要采用符合标准的接地网，将设备接地。
3. 安装防雷器
防雷器是一种能够在雷电影响下自动切断电路的保护设备。
它的作用是在雷电来袭时，将电路与设备隔离，防止高电压对设备产生损害。
在基站中，需要安装符合标准的防雷器，以确保其正常工作。
4. 安装UPS
UPS是不间断电源的缩写，通过将UPS安装在基站中，可以避免因电力系统故障而导致的停电，保证设备的稳定运行。
5. 定期检查维护
无论采取什么样的防雷电措施，都需要定期检查维护。
定期检查可以发现设备的潜在问题，及时进行处理，避免设备受损。
综上所述，移动通信基站的防雷电工作是非常重要的。
采取有效的防护措施，可以保障设备的安全运行，确保通信网络的正常运转。
我们需要针对不同的设备进行综合考虑，制定出符合实际情况的防护方案。
移动通信基站的雷电防护
靠性 的同时大大降低沿线压 降，减少侧击危险 ，让雷电流均匀入地 ，
便于地网散流 ，均衡地电位 ，减小感应雷的危险。此外 ， 还需要特别 注意引下线与接闪器之间是否 良 好接地和做防腐处理 ，以确保及时有 效地将雷电流导人大地。 在布置引下线时要注意几个方面 ：
首先 ，相互之间的间距控制在 １ ８ ｍ以内，如果是在重要交换局 和 １ ０ ０ ｍ以上的通信楼 ，则其间距应 控制在 １ ２ ｍ 以 内，沿建筑物四周均 匀
对称布置 ；
当移动通信基站遭受雷击时 ，主要表 现为直击雷 、感应雷 、地电 位反击３ 种危害形式 。
（ １ ） 直击雷 ： 指带 电的云层与基站铁塔 、机房 或其 它设施之间 发生迅猛的放 电现象 ， 其持续时间极短 ， 通 常只有几Ｕ Ｓ 到几百１ １ ８ ， 电 压峰值通常可达几万伏甚至几百万伏 ，电流峰值可达几十Ｋ Ａ 乃至几百
传输信号线路 、 地埋 电力线 、设备间连接线产生 电磁感应并侵 入设备
进而损坏设备 的现象 ，又分为静电感 应雷 和电磁感应雷 ，静电感应雷 是 由于带电积云接 近地面 ，在架空线路导线或其他导电凸 出物顶 部感 应 出大量电荷引起 的；电磁感应雷是由于雷电放 电时 ，巨大的冲击雷
在安装 地网时应注意 ：垂直接地体一般为 １ ． ５ — ２ ． ５ ｍ ，埋 深０ ． ８ ｍ， 地 极间隔５ ｍ，水平接 地体应埋深１ ｍ，向建筑物外 引出的长度应控 制 在５ ０ ｍ以内。框架结构 的移动通信基站需采用建筑物基础钢筋做接地
体。 （ ４ ）“ 避”，通过联合地 网进行雷 电防护 联合地网是移动通信基站 内所有设备共用 的接地装置 ，将基站的
移动通信基站的防雷保护
移动通信基站的防雷保护1 概述雷电带给人类生活很大的影响。
在远古时代，雷电所产生的极为壮观的声、光、电现象，或因此而引起森林的火灾，就可能启发了人们对火的发现和利用;由此产生的有机化合物的合成更可能是地球生命起源物质之一。
在现代生活中，雷电仍对人类的生命安全有所威胁，对航空、通信、电力、建筑等国防都有重大影响，因此雷电现象的物理机制及其防护问题一直为人们所关注。
通信基站的防雷是我们铁塔公司目前需要解决的重要问题，它直接影响到三家运营商通信设备运行安全，更会有所威胁到基站附近人畜的生命安全。
但雷电的产生是一个复杂的过程，极古老又普遍的现象，国内外至今尚无这方面完善的专著。
可是闪电放电问题多方面的复杂性，使得任何人要想通晓所有积累的成果并完全领会它们的意义几乎是不可能的。
2 面临的问题笔者只能根据气象学家和物理学家各自进行的许多闪电现象的研究结果，与设计院、施工队在以往施工实践联系起来，谈谈笔者个人看法解决我们所面临的问题。
2.1 第一个问题：通信基站接地电阻的问题按照国家通信行业标准：（YD5068-98）5.0.1条文规定移动通信基站地网的接地电阻值应小于5 Ω，对于年暴日小于20 d的地区，接地电阻值可小于10 Ω。
（GB *****—2011）6.2.6条文规定基站地网的接地电阻值不宜大于10 Ω。
对于土壤电阻率大于1 000 Ω·m的地区，可不限制基站的工频接地电阻，应以地网面积的大小为依据。
按照以上两条规范，那么我们铁塔公司将面临着很大的难题。
人工接地体在均匀土壤中单一接地体电阻计算公式。
2.1.1 垂直接地体①管形接地体。
R=■In■②等边角钢接地体。
R=■In■2.1.2 水平接地体扁钢接地体：R=■In■其中，d为管状直径，m;b为角钢、扁钢边长，m;ι为垂直接地极长度，m;t为由地面到管顶埋深，m。
各种土壤的电阻率如下：①陶粘土、泥炭、泥灰岩、沼泽地、黑土、园田土、白垩土电阻率近似值10～50 Ωm。
通信基站防雷介绍
现代防雷保护主要有三道防线，第一，外部保护，将绝大部分雷电流直接引入地下泄散；第二是内部保护，即阻塞沿电源线或数据线、信号线侵入波危害设备；第三，过电压保护，限制被保护设备上雷电过电压幅值。
这三道防线相互配合，各尽其职，缺一不可。
一、一般雷击破坏的三种主要形式1．直击雷：带电的云层与大地上某一点之间发生迅猛的放电现象。
直击雷只有在雷云对地闪击时才会对地面造成灾害，也就是说直击雷发生的几率较低，而且直击雷发生时一次只能袭击一个小范围的目标。
但是由于放电现象发生过程迅猛，被直接击中的目标会由于放电电流过大而造成较严重的损坏。
直击雷主要对室外物体产生破坏作用，所以把防直击雷的系统称为外部防雷系统。
2．二次雷（感应雷）：雷电在雷云之间或雷云对地的放电时，在附近的户外传输信号线路、地埋电力线、设备间连接线上产生电磁感应并侵入设备，使串联在线路中间或终端的电子设备遭到损害的放电现象。
感应雷虽然没有直击雷猛烈，但其发生的几率比直击雷高得多。
感应雷不论雷云对地闪击还是雷云对雷云之间闪击，都可能发生并造成灾害。
哪怕是一次雷闪击都可以在较大范围内的多个电子设备间产生感应雷过电压现象，并且这种感应高压可以通过基站供电线和信号中继线等引入，并通过传输使雷害范围扩大。
感应雷发生时一般对室内的用电设备和电子元器件起到破坏作用，因此把防止感应雷和雷电电磁脉冲波（LEMP）破坏的系统称为内部防雷系统。
3．球形雷：一种特殊的雷电现象，简称球雷。
一般是橙或红色（也有带黄色、绿色、蓝色或紫色的），或似红色火焰的发光球体，直径一般约为10～20厘米，最大的直径可达一米，存在的时间大约为百分之几秒至几分钟，一般是3至5秒，一旦遇到物体或电气设备时会产生燃烧或爆炸，其主要是沿建筑物的孔洞或开着的门窗进入室内，有的由烟囱或通气管道滚进楼房，多数沿带电体消失。
球形雷一般发生的较少，只有在一些特殊的地理环境或者特殊的基站位置上才会有球形雷的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷电防护系统
１、基站铁塔部分
通信基站的铁塔部分包括天线、馈线(分布基站RRU)和塔灯电源线，它们暴露于室外，受雷电的影响相当大，应尽可能做好其防护工作。
利用基站铁塔和常规避雷针，可以有效地保护天线免遭直接雷击。
A、接闪器
大部分天线的防雷措施，主要是在通信铁塔上安装避雷针，这种方法经济、简单，但应严格按照以下要求进行设计。
基站天线通常放在铁塔上，天线安装位置应在避雷针的防护范围内。
避雷针应架设在铁塔顶部，与铁塔焊接，并做好焊点防腐处理。
避雷针的架设高度按滚球法计算，滚球半径应符合所选择的防雷体系的保护等级，避雷针宜采用圆钢或钢管组成，当针长为1～2m 时，可采用直径为16㎜的圆钢或直径为25㎜的钢管。
避雷针应与天线之间保持一定的间隔，防止由于避雷针的存在而损坏天线的辐射图形，影响通信效果。
B、防雷接地引下线
铁塔本身就是良好的引下线，因铁塔已良好接地，塔身截面足以安全通过雷电流。
所以，只需接闪器与铁塔有良好的电气连接，并做防腐处理，即可保证雷电流及时流入大地，这样既减少投资，又达到保护的目的。
C、馈线
基站的馈线一般采用同轴电缆，由于它已在避雷针的保护范围内，其引入机房的主要是感应雷电波，所以，可采取屏蔽层接地的方法，将雷电流尽快泄入大地，减少对机房通信设备的影响。
应将同轴电缆的金属屏蔽层在塔顶与铁塔的钢梁连接，作为一个接“地”点；离开塔身至机房转弯处上方0.5～1m 适当位置与铁塔钢梁连接，作为另一个接“地”点；在机房入口处就近与地网引出的接地线妥善连通，作为第三个接“地”点。
当同轴电缆长度超出60m 时，金属屏蔽层应在铁塔中部增加一处接“地”点，使相邻两个接“地”点间的距离不超过60m。
电缆金属屏蔽层接地可以防止高电位引入机房，在高电位到达电缆时，电缆金属屏蔽层与芯线之间的绝缘介质被击穿，两者连通。
根据集肤效应，电流被排挤到金属屏蔽层而进入大地，从而起到钳制高电压引入的作用。
同轴电缆进入机房后，
在连接到基站通信设备前其芯线应加装天馈避雷器，以便让从芯线传来的雷电能量泄放到大地，防止感应雷的引入。
上述是对于传统射频拉远技术的馈线的防雷保护,而在联通基站现在大多采用分布式基站,分布式基站的RRU在铁塔上或房顶上就近与天线相连，目前的RRU前端端口采用腔体滤波器，其本身具备非常好的防雷功能，可以不在设置馈线避雷器，但是根据标准和防雷保护原则，也可以在RRU和天线之间装置馈线SPD保护RRU。
C、其它设施
基站铁塔顶部如设有航空标志灯，对于使用交流电的塔灯，其电源线也是雷电流引入的途径之一，应采取必要的防雷措施，首先应保证塔灯在避雷针的有效保护范围内。
塔灯电源线应穿金属管布放或采用屏蔽电源线布放，屏蔽层、金属管全长应保持电气上的连续。
穿线金属管在铁塔顶端与铁塔钢梁作可靠连接，在机房入口外侧处应与机房地网就近连通，为了加强屏蔽的效果，横向布设的金属管可每隔5～10m 就近接地，尽可能焊接，并处理好焊接点防腐防锈。
塔灯电源线应在机房入口外侧对地加装避雷器后再进入机房。
塔灯电源线若不穿金属管，则必须采用有金属护套的电缆，绝对不许只用普通电源线引接灯塔电源。
2、基站电力传输部分
基站由市电或油机供电（现在新能源基站还有采用光伏、风电一体的新能源基站），通过架空线将高压电输送到变压器，经变压器变成低压电后，再由电力电缆进入基站交流配电屏。
A、高压架空线
由于高压架空线要经变压器、低压电缆才进入基站，所以，如何最大限度减小高压架空线进线段遭直击雷的概率，是我们应当重点解决的问题。
为了防护高压架空线免遭直击雷袭击，宜在其上方架设避雷线，对高压架空线进线段进行保护，避雷线的架设长度不宜小于500m。
避雷线能将雷云对高压架空线的放电引向自己并泄放到大地，防止高压架空线遭受直接雷击。
一旦高压架空线受到雷电绕击时，避雷线还会起到分流、耦合和屏蔽作用，使高压架空线所承受的过电压降低。
为了稳妥起见，还可在高压架空线终端杆上对地增设一组氧化锌避雷器，从而起到限制雷电波幅值和陡度的作用。
避雷线和氧化锌避雷器都应作相应的接地，避雷线除终端杆处，应每杆作一次接地，使得雷电流分散泄入大地。
站区内终端杆接地体，离基站地网的距离应有20m 以上，以避免地电位反击，若达不到此距离，需与地网连接。
站外各杆应单设接地体，接地体宜设计成辐射形或环形，接地电阻值终端杆应小于10Ω，其余各杆小于30Ω。
B、供电电力变压器
通信基站宜装置专用独立电力变压器，并在变压器处完成由TN-C 系统到TN-C-S 供电接地系统的转换。
为了保护变压器，必须在其来波方向设置一条装有避雷器，且其阀值电压远远小于雷电电压的接地支路，让雷电冲击波先行泄入大地，使其降低到变压器绝缘能承受的范围内。
因此，变压器高压侧的三根相线，应分别在靠近变压器处，对地装设相应电压等级的氧化锌避雷器。
在变压器低压侧，三根相线也应分别就近对地加装氧化锌避雷器。
它可将侵入低压配电系统的大部分雷电流泄放入地，同时也保护了变压器的高压部分，因为侵入低压系统的过电压可以通过正、反变换到高压端，破坏高压端的绝缘。
C、低压供电输电电源线
从变压器到基站的机房，低压线路宜全程采用具有金属护套的电缆穿钢管埋地引入，电缆长度不宜小于50m，埋地深度不小于0.7m。
在机房入口处，将金属护套和钢管就近与地网连通，由于雷电流的集肤效应，可使相当大的一部分电流沿金属护套和钢管接地端口泄入大地，最大限度衰减从其上引入的雷电高电压。
电源引到机房后，应根据设备的多少和配置来增设相应的防雷保护措施。
3、基站机房部分
基站的核心通信设备都在机房内，因此，做好这部分的防雷是基站整体防雷工程的关键。
A、机房
如果基站机房位置的海拔高度很高，有时直击雷可能从横向及斜面击来，出现绕过避雷针，再击中机房的绕击现象。
在这种情况下，独立的避雷针往往已不能防御雷电对机房的直击，因此，必须采取其它有效的防雷措施。
机房的防雷主要在屋顶安装避雷带或避雷网作为接闪器，并与屋顶各种金属设施就近焊接连通，以有效防止直击雷和绕击。
避雷带和避雷网一般可采用圆钢或扁。
