Climatronic自动空调控制单元J255的匹配
Climatronic自动空调控制单元-J255的匹配匹配通道=01出厂基本设置=0辅助加热/通风模式启动后温度上升J在各项基本设置为"0"时，在辅助/附加加热模式下设定的规定温度等于空调模式下的规定温度。
采用匹配功能，规定的温度可以以0.5℃的幅度增加或减少，最高可达2.0 ℃（输入数值1 ... 8）。
根据Climatronic自动空调控制单元-J255的版本，在生产初期，该匹配可能不会在所有车辆上实施（待提供）。
匹配通道=02出厂基本设置=0在预置辅助加热/通风阶段的末期，温度上升。
J在基本设置为"0"时，在辅助加热/通风模式下设定的规定温度等于空调模式下的规定温度。
采用匹配功能，规定的温度可以以0.5 ℃的幅度增加到2.0 ℃（输入数值1 ... 4）。
根据Climatronic自动空调控制单元-J255的版本，在生产初期，该匹配可能不会在所有车辆上实施（待提供）。
匹配通道=03出厂基本设置=1压缩机被发动机控制单元通过"空调压缩机切断"功能关闭。
J在基本设置为"1"时，空调压缩机调节阀-N280的触发在收到来自发动机控制单元的请求后立即禁用。
通过匹配功能，因"空调压缩机切断"功能造成的N280禁用可以通过将匹配值改为"0"来取消（Climatronic自动空调控制单元-J255 随后忽略来自发动机控制单元的请求）。
当对"热气候"进行编码时，匹配"0"可以根据Climatronic自动空调控制单元-J255的形式作为出厂设置而使用。
匹配通道=04出厂基本设置=0空调压缩机调节阀-N280控制电流上限。
J在基本设置为"0"时，空调压缩机调节阀-N280的控制电流根据Climatronic自动空调控制单元-J255的编码而被限制。
空调自控方案
空调自控方案目录1. 空调自控方案概述 (2)1.1 方案背景 (2)1.2 方案目标 (3)1.3 方案原则 (4)2. 空调系统概述 (5)2.1 系统构成 (6)2.2 系统功能 (7)2.3 系统布局 (8)3. 自控系统要求 (9)3.1 控制系统要求 (10)3.2 通信要求 (11)3.3 安全要求 (12)4. 自控方案设计 (13)4.1.1 控制器选择 (16)4.1.2 数据采集与传输 (18)4.2 通信系统设计 (19)4.2.1 网络架构 (20)4.2.2 通信协议 (21)4.3 人机交互设计 (22)4.3.1 用户界面 (24)4.3.2 操作流程 (25)5. 系统实现 (26)5.1 硬件安装 (28)5.2 软件配置 (29)5.3 现场调试 (30)6. 自控方案优化 (32)6.1 能耗分析 (33)7. 系统维护与升级 (35)7.1 日常维护 (36)7.2 故障处理 (38)7.3 系统升级 (38)8. 案例分析 (40)8.1 成功案例 (41)8.2 故障案例 (42)1. 空调自控方案概述随着技术的不断进步，现代建筑中对空调系统的智能化需求也越来越高。
本空调自控方案旨在通过先进的控制技术，提高建筑的能源使用效率，同时创造出更舒适的环境。
该方案运用了集成化的控制平台，汇集了多种传感器与执行器，不仅能够实时监测室内外环境参数，还能根据预设条件自动调整空调系统的运行模式。
通过运用智能算法，本方案可以有效平衡舒适度与能效之间的关系，体现出“节能减排”的时代要求。
结合自学习能力的控制系统，该方案具有高度的适应性与自我优化能力，能够在用户行为模式改变的情况下，自动更新最佳运行策略。
这不仅减少了对人工干预的依赖，还大大提高了空调系统在日常运行中的自主性和智能化水平。
本空调自控方案强调动态、高效并兼具人机交互的现代空调控制系统设计理念，力求通过先进的技术与创新的设计，为建筑带来最优质的舒适空气体验，也能显著地为业主单位节省能源开支，实现节能环保的双重价值。

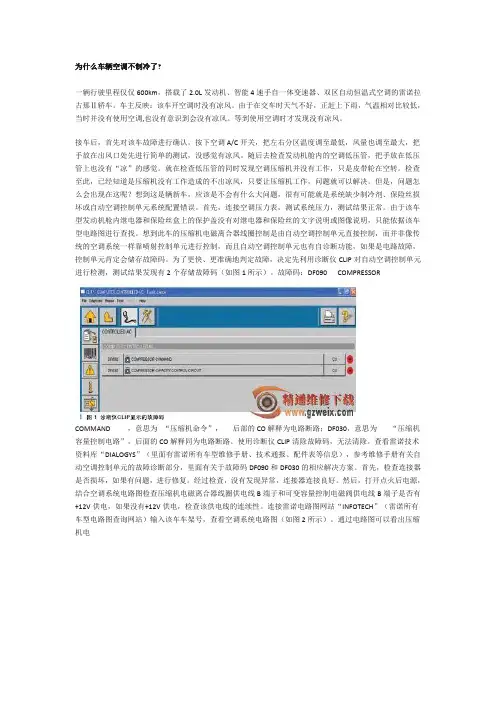

法国雷诺拉古那Ⅱ空调无法制冷故障
为什么车辆空调不制冷了?一辆行驶里程仅仅600km，搭载了2.0L发动机、智能4速手自一体变速器、双区自动恒温式空调的雷诺拉古那Ⅱ轿车。
车主反映：该车开空调时没有凉风。
由于在交车时天气不好，正赶上下雨，气温相对比较低，当时并没有使用空调,也没有意识到会没有凉风。
等到使用空调时才发现没有凉风。
接车后，首先对该车故障进行确认。
按下空调A/C开关，把左右分区温度调至最低，风量也调至最大，把手放在出风口处先进行简单的测试，没感觉有凉风。
随后去检查发动机舱内的空调低压管，把手放在低压管上也没有“凉”的感觉。
就在检查低压管的同时发现空调压缩机并没有工作，只是皮带轮在空转。
检查至此，已经知道是压缩机没有工作造成的不出凉风，只要让压缩机工作，问题就可以解决。
但是，问题怎么会出现在这呢？想到这是辆新车，应该是不会有什么大问题，很有可能就是系统缺少制冷剂、保险丝损坏或自动空调控制单元系统配置错误。
首先，连接空调压力表，测试系统压力，测试结果正常。
由于该车型发动机舱内继电器和保险丝盒上的保护盖没有对继电器和保险丝的文字说明或图像说明，只能依据该车型电路图进行查找。
想到此车的压缩机电磁离合器线圈控制是由自动空调控制单元直接控制，而并非像传统的空调系统一样靠喷射控制单元进行控制，而且自动空调控制单元也有自诊断功能，如果是电路故障，控制单元肯定会储存故障码。
为了更快、更准确地判定故障，决定先利用诊断仪CLIP对自动空调控制单元进行检测，测试结果发现有2个存储故障码（如图1所示）。
故障码：DF090 COMPRESSORCOMMAND ，意思为“压缩机命令”，后部的CO 解释为电路断路；DF030，意思为“压缩机容量控制电路”，后面的CO解释同为电路断路。
使用诊断仪CLIP清除故障码，无法清除。
查看雷诺技术资料库“DIALOGYS”（里面有雷诺所有车型维修手册、技术通报、配件表等信息），参考维修手册有关自动空调控制单元的故障诊断部分，里面有关于故障码DF090和DF030的相应解决方案。
奔驰AAC(S220)
2 活性炭滤清器可过滤环境中90%的污物及异味，
并可恢复氧含量，过滤气体几乎100%不含臭氧。 3 当在模组（N22）中选用活性炭滤清器按键，在
空调内的旁通道被位置电机关闭（A32Mm2），
然而空气被强迫吸入第2道活性炭滤清器并过 滤。 4 活性炭过滤模式，鼓风机转速微量增加。假如 感应出污染超过一定限值，多功能传感器及联 合部件使风门关闭。 5 鼓风机控制电压用ON-BOARD检验。（分为10 步） （同时按下 显示器
8
9 10 11 12 13 14
经济模式
右温度调节开关 鼓风机开关 左温度调节开关 空气循环 自动空气分配(左) 活性炭滤清器
4
5 6 7
余温加热
内部鼓风机传感器 隔栅 开关 自动空气分配(右)
制冷模式
使用空调面板查询当前数值
自动空调特点
北星
操作：
1. 空气流动，空气分配和温度被N22管理并控制。 2. 所设置的温度在显示器上显示。
注意：自动空气再循环模式转换只在周围温度大于20º C时
起作用。
自动空调特点 按键控制单元 空气内循环模式
北星
滤清器系统 1 活性炭滤清器（共2个）安装于鼓风机后段的进
气道，其过滤新鲜空气也过滤循环空气。
滤清器系统
空气流动功能 中央 电子排气口 步进电机 内部温度传感器 多功能传感器 阳光传感器 制冷压缩机 干燥罐 空调压缩机原理 电子风扇控制原理 再循环便捷开关或ACF按键 基础原理 除霜功能选择 AUTO功能选择（加热模式） 加热模式/闭路控制 AUTO功能选择（制冷模式）
20. 查询当前数值和检测个别风门可用Star-D或ON-BOARD诊断仪。
自动空调特点
北星

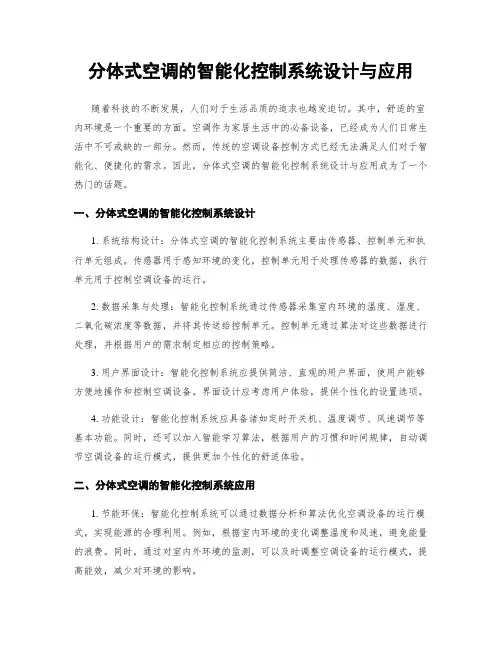

分体式空调的智能化控制系统设计与应用
