【模块手册】四路电源模块
四路继电器模块工作原理
四路继电器模块工作原理今天咱们来唠唠四路继电器模块的工作原理，这可超有趣的呢！咱先得知道继电器是个啥。
你可以把继电器想象成一个超级智能的小开关，不过这个小开关可有点特别哦。
四路继电器模块呢，就是有四个这样特别的小开关组合在一起的东西。
继电器模块里面有个小线圈，这个小线圈就像是小开关的小脑袋，可聪明啦。
当你给这个小线圈通上电的时候，就像是在小脑袋里注入了一股神奇的力量。
这个时候呢，小线圈周围就会产生磁场，就像小脑袋突然有了魔法光环一样。
这个磁场可不得了，它会吸引一个小铁片。
这个小铁片就像是小开关的小手，被磁场这么一吸引，就开始动起来啦。
这个小铁片一动，就会带动其他的小零件，然后呢，原本断开的电路就被接通啦，就好像小开关一下子把手伸出去，把两个原本分开的电线紧紧地拉到了一起。
这时候电流就可以欢快地从接通的电路里跑过去了，就像一群小蚂蚁找到了新的道路，可以顺畅地搬家一样。
那四路继电器模块呢，有四个这样的小开关组合。
每个小开关都可以独立地工作哦。
比如说，你可以让第一个小开关去控制一盏小灯，给它的小线圈通电，小灯就亮起来啦，就像小开关在说：“小灯灯，该你闪亮登场啦！”然后第二个小开关呢，你可以让它去控制一个小风扇。
通上电，小风扇就呼呼地转起来，小开关就像是在给小风扇加油打气：“转起来呀，小风扇，给我们带来凉爽吧！”再说说它的一些小细节。
这个继电器模块还有一些保护的小措施呢。
就像是给这些小开关穿上了小铠甲，防止它们被过大的电流或者电压给弄伤。
要是没有这个小铠甲，万一电流突然变得很大，就像一群调皮捣蛋的大力士突然冲进小开关的家里，那小开关可就受不了啦。
但是有了这个保护措施，就可以把这些调皮鬼挡在外面，小开关就可以安心地工作啦。
而且呀，四路继电器模块的接口也很友好哦。
就像是小开关们伸出来的小胳膊，等着你去给它们接上各种各样的小电器或者小设备。
这些接口的设计很贴心，就像给你准备了专门的小挂钩，让你可以轻松地把需要控制的东西挂上去。
四路继电器模块使用说明书V1.0
1.1 简介四路继电器模块是一个可以通过5种方式控制的多功能继电器模块，可以满足多种场合多种需求；所有器件均采用原装正品器件生产，产品经过老化测试性能稳定可靠。
TTL 串口/RS232/485/遥控/IO口五种控制方式。
串口和485可以同时使用互不干扰；继电器输出采用大电流端子，确保接线方便，保证产品使用寿命。
每一路继电器输出都有LED 显示，工作状态一目了然；供电方式有三种，DC口7-40V,5V接线端子，7-40V端子接线；1.2 用途智能家居灯光控制自动化控制广告控制2.硬件参数3.串口通讯协议控制串口作为一种在控制领域常用的通信，我们板子采用串口通信，同时可以在此基础上预留扩展更加强大的RS485，可以通过RS485通信控制；同时预留拨码开关可以进行组网，可以组网8个不同地址的串口。
串口的通信波特率默认为96003.1 通讯格式支持异步串口通讯模式,通过串口接受上位机发送的命令通讯标准:9600 bps数据位 :1校验位 :none流控制 :none举个例子，如果我们发下一曲指令，就需要发送:7E 01 00 ff ;这个数据的格式的意思就是继电器一关闭7E 02 01 ff ;这个数据的格式的意思就是继电器二开3.2 485通讯协议控制同串口通信协议3.3 板子返回的数据板子上电发送字符OK4.遥控控制5、免责声明⏹开发预备知识产品将提供尽可能全面的开发模版、驱动程序及其应用说明文档以方便用户使用但也需要用户熟悉自己设计产品所采用的硬件平台及相关C语言的知识⏹EMI和EMC芯片机械结构决定了其EMI性能必然与一体化电路设计有所差异。
芯片的EMI能满足绝大部分应用场合，用户如有特殊要求，必须事先与我们协商.芯片的EMC性能与用户底板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。
我们将努力完善芯片的电磁兼容特性，但不对用户最终应用产品EMC性能提供任何保证.⏹修改文档的权力本公司有保留任何时候在不事先声明的情况下对相关文档的修改权力⏹ESD静电放点保护产品部分元器件内置ESD保护电路，但在使用环境恶劣的场合，依然建议用户在设计底板时提供ESD保护措施，特别是电源与IO设计，以保证产品的稳定运行，安装产品为确保安全请先将积累在身体上的静电释放，例如佩戴可靠接地的静电环，触摸接入大地的自来水管等。

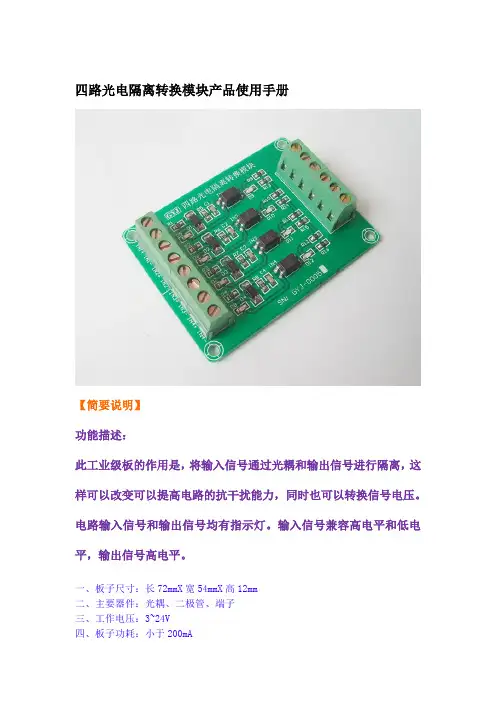

四路光电隔离转换模块产品设计使用手册
四路光电隔离转换模块产品使用手册【简要说明】功能描述：此工业级板的作用是，将输入信号通过光耦和输出信号进行隔离，这样可以改变可以提高电路的抗干扰能力，同时也可以转换信号电压。
电路输入信号和输出信号均有指示灯。
输入信号兼容高电平和低电平，输出信号高电平。
一、板子尺寸：长72mmX宽54mmX高12mm二、主要器件：光耦、二极管、端子三、工作电压：3~24V四、板子功耗：小于200mA五、特点：1、具有输入及输出信号指示功能。
2、输入高电平及其低电平均可使用。
3、四路独立工作。
4、输出端高电平有效。
5、具有4个对称的安装孔。
6、最高响应次数 1000次/秒。
7、可以和72MM卡槽板配合安装在DIN导轨上。
六、提供相关资料【标示说明】【接线说明】【原理图】【元件清单】【PCB图】【应用举例高电平为有效信号时接线】【应用举例低电平为有效信号时】【应用举例多种信号电压输入时】【输入输出信号对照表】【光耦小知识】对输入、输出电信号起隔离作用，光耦合器一般由三部分组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。
这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。
由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。
又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
【实物图片展示】【模块加装壳体效果图】。
4路继电器模块使用说明
蓝牙开关使用说明V1.20一．模块介绍蓝牙继电器开关模块的功能为通过蓝牙主机设备（如电脑，手机）连接模块后进行无线开关动作。
每个继电器开关都是独立的模块，每个继电器接口定义分别为NO，A/B，NC。
在继电器断开情况下A/B与NO连通，继电器吸合后A/B与NC连通。
这里继电器接口为机械连通，并没有电源输出。
如下图这里举个简单的控制设备电源的连接应用例子：简单的讲，继电器模块就是代替传统的机械开关，只要机械开关可以实现的功能，都可以通过蓝牙继电器模块实现，如果您的应用不知道怎么接线，可以想象一下如果给您一个机械的开关，怎样接？这个蓝牙继电器模块就如何接。
模块命名规则如下：ZL—RELAYXXZL为产品的代号，RELAY是继电器控制模块。
XX是继电器的路数，一路为01,二路为02，十路为10.4路继电器ZL—RELAY04性能参数如下：输入电压（模块供电电压）：6-24V蓝牙版本：蓝牙4.1BLE（苹果、安卓手机通用）。
开关路数：4路。
控制方式：点动、自锁、互斥、延时。
开关电气参数：10A，交流直流都可以控制。
加密特性：8位软件密码。
静态电流：15mA。
尺寸：61*60mm完整设备为图1所示左侧有个电源接口，可以接入6到24V。
下侧为继电器控制接口，4个3P接线柱分别是4路继电器开关，每一路的中间端口是公共端，在继电器未吸合状态下，公共端与常闭端短路连通。
继电器吸合后公共端与常开端短路连通，从而实现开关动作。
二、使用说明1.首先通过12v输入接口接口给模块上电上电后模块的灯会闪烁，注意电源正负极，如果接入电源后3s灯还没有闪烁，请立即拔下电源，查看是否接反，防止烧坏。
2.手机软件操作说明安卓手机操作：1）安装手机软件，安卓软件操作界面如下图，进入主界面，点击scan按钮，扫描到设备，点击设备名称连接后，选择爱贝智控进入控制界面。
软件是我们公司通用软件，适用于公司多种产品，包含了4路继电器控制和3路LED的PWM调光控制，ZL-RELAY02只有2路继电器可用，没有LED灯控的操作。
秉火【四路继电器】模块-用户手册
第1章四路继电器模块用户手册作者秉火文档名称秉火—四路继电器模块用户手册版本V1店铺论坛1.1 模块简介该模块是由秉火科技推出的一款高性能的四路带隔离继电器模组，驱动电压为直流5V，需由外部电源独立供电，输入信号为高电平有效，且都经过光耦隔离，更加安全并具有很强的抗干扰能力，能适应恶劣的工作环境，适合控制功率在2000W以下的交流用电设备，比如电灯、风扇、电视等电器。
模块具体实物见图 1-1，规格参数见表格 1-1。
图 1-1继电器模块实物图表格 1-1继电器模块规格参数参数说明额定工作电压直流：5V额定工作电流1A继电器触点类型一常开一常闭（单刀双掷）继电器触点电流最大10A最大10ms继电器触点动作时间继电器触点释放时最大5ms间最大开关频率30次/分钟（带负载）继电器机械寿命10万次继电器驱动方式光耦隔离，高电平驱动工作温度0℃ ~ 80℃结构尺寸72(mm)*79(mm)*18(mm)应用领域智能家居1.2 模块工作原理继电器就相当于一个单刀的双掷开关，这个开关的公共触点就是继电器的公共端，当继电器输入信号无效的时候，单刀双掷开关的公共端则打到常闭端，当继电器输入信号有效的时候，单刀双掷开关的公共端则打到常开端。
当用继电器实现弱电控制强电的时候，典型的用法是通过继电器来控制外部强电设备的火线的通断，即把火线的输入端接到继电器的公共端，输出端接到继电器的常开端，然后接到强电设备上，比如一个灯泡。
当继电器输入信号（由单片机的IO口输出高低电平来控制，即弱电）有效时，则公共端与常开端连接，即火线通，当继电器输入信号无效时，则公共端与常闭端连接，即火线断，这样就实现了由单片机的弱电来控制外部设备强电的通断，具体原理示意图见图 1-2，图中的220V的灯泡的零线全部接在一起，火线的输入口接到继电器的公共端，火线的输出口由继电器的常开端接到灯泡的火线端，由继电器来控制火线的通和断。
图 1-2继电器模块工作示意图1.3 继电器模块接口说明继电器模块接口说明具体见图 1-3，①为电源接口，可以通过DC-005接口或者接线柱端子输入电源，必须是直流5V，每一路继电器工作需要250MA的电流，如果四路继电器同时工作的话，则需要1A的电流；②是继电器的输入信号接口，直接接单片机的IO即可，高电平有效；③为继电器的输出口，常闭口悬空（即不接），公共端接外部设备的火线输入口，常开接火线的输出口，④为继电器的通断指示灯，当继电器通时（即继电器的公共端和常开端连接），LED指示灯亮。
四通道调光模块使用说明书
四路熔断保险模块产品设计使用手册
四路熔断保险模块产品使用手册
【简要说明】
功能描述：
此电路板的作用是有四路独立的玻璃管式保险，保险管装在保险座里面，玻璃管方便更换，此版兼容0.5A至30A的30mmX5mm玻璃保险管,支持电压小于250V。
一、板子尺寸：长72mmX宽50mmX高12mm
二、主要器件：保险管、保险座、端子
三、工作电压：交直流250V以内
四、支持保险管电流：0.5A至30A
五、特点：
1、具有4个对称的安装孔。
2、输入输出采用螺旋压接端子。
3、保险管可以随意更换。
4、可以和72MM卡槽板配合安装在DIN导轨上。
【标示说明】
【接线说明】
注意，此版可以应用到配电柜和其他低压电路当中，做过载保护和短路保护。
【原理图】
【元件清单】
【PCB图】
【模块加装壳体效果图】。
4路继电器模块工作原理
4路继电器模块工作原理
嘿，朋友们！今天咱来聊聊4 路继电器模块的工作原理。
想象一下啊，这个 4 路继电器模块就像是一个超级管理员，掌控着电路的开关大权！比如说你家里的电灯开关，当你按下开关的时候，灯就亮了，这其实就有点像继电器在工作呢！
这 4 路继电器模块啊，它有四个通道，就好像是四条不同的道路。
每
个通道都可以独立地控制一个电路的通断。
比如说，第一条路可以控制客厅的灯，第二条路可以控制卧室的灯，第三条路可以控制厨房的灯，第四条路可以控制卫生间的灯。
哎呀，这多方便啊！
它的工作原理呢，简单来说就是通过控制信号来切换继电器的状态。
比如说，当控制信号来了，继电器就会“咔哒”一声合上，电路就通了；当控制信号消失了，继电器又会“咔哒”一声断开，电路就断了。
这不就跟你开门关门一个道理嘛！“嘿，这不神奇嘛！”
再打个比方，这 4 路继电器模块就像是一个有四个抽屉的柜子，每个
抽屉里都放着一个开关。
你可以根据需要随时打开或关闭这个开关，从而控制相应的电路。
你说酷不酷？
我跟你说啊，有一次我在弄一个小项目，就用到了这个 4 路继电器模块。
我把它连接到我的单片机上，通过编程控制它的开关。
哇，当我看到那些灯根据我的程序亮起来灭下去的时候，心里那叫一个兴奋啊！“哇塞，这也太有意思了吧！”
总之呢，这 4 路继电器模块可真是个好东西。
它让我们能够更方便、更灵活地控制电路，给我们的生活和工作带来了很多便利。
所以啊，大家都应该好好了解了解它的工作原理，说不定啥时候就派上大用场了呢！这就是我的观点啦，你们觉得呢？。
FMC 4 路千兆以太网模块 FL2121 用户手册说明书
FMC4路千兆以太网模块FL2121用户手册Rev1.0版权声明:Copyright©2012-2018芯驿电子科技（上海）有限公司公司网址:技术论坛：官方旗舰店：邮箱:**************.cn电话:************传真：************ALINX微信公众号：文档修订记录:版本时间描述1.02022/11/20First Release第一部分FMC高速以太网模块说明介绍黑金FMC千兆以太网模块FL2121为4路10/100/1000Mbps自适应的以太网通信接口模块。
FMC模块的千兆PHY芯片采用了4片景略半导体公司的JL2121以太网PHY芯片，支持10/100/1000Mbps网络传输速率。
4路网络接口采用常用的RJ45连接器跟外部网络连接和通信。
模块有一个标准的LPC的FMC接口，用于连接FPGA开发板，FMC的连接器型号为：ASP_134604_01FL2121模块实物照片如下：FL2121模块实物图1.1FL2121模块的参数说明以下为FL2121千兆以太网模块的详细参数:千兆以太网芯片：4片JL2121网络接口：4路RJ45;以太网通信速率：支持10/100/1000Mbps；通信方式：RGMII；配置接口：MDIO接口；工作温度：-40°~85°；1.2FL2121模块的结构图FL2121千兆以太网模块尺寸结构图第二部分模块功能说明2.1FL2121模块原理框图FL2121模块的原理设计框图如下：2.2太网芯片以太网芯片采用景略半导体的工业级以太网GPHY芯片（JL2121-N040I）为用户提供网络通信服务。
PS端的以太网PHY芯片是连接到ZYNQ的PS端BANK502的MIO接口上。
PL端的以太网PHY芯片是连接到BANK66的IO上。
JL2121芯片支持10/100/1000Mbps网络传输速率，通过RGMII接口跟MPSOC 系统的MAC层进行数据通信。
电源模块手册说明书
1）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。
2）本产品使用在家庭环境内有时会发生电波干扰。
此时应采取充分对策。
3）本产品通过强化绝缘进行触电防护。
将本产品嵌入设备上以及配线时，需遵守嵌入设备所符合的规格要求。
4）本产品使用时所有室内配线超过30m 的场合以及配线在室外的场合为了防止浪涌发生，需设置适当的浪涌抑制电路。
5）本产品是以安装在盘面上使用为前提而生产的，为了避免用户接近电源端子等高压部分，请在最终产品上采取必要措施。
6）请务必遵守本说明书中的注意事项，否则有导致重大伤害或事故的危险。
7）配线时请遵守各地的规定。
8）为了防止机器损坏和防止机器故障，请在与本产品连接的电源线或较大容量的输入输出线上安装适当容量保险丝等方法保护电路。
9）请不要将金属片及导线碎屑混入本产品中，否则可能导致触电、火灾、故障。
10）请按规定力矩确实的拧紧螺丝。
如果螺丝不完全拧紧，有可能导致触电、火灾。
11）为了不妨碍本产品散热，请不要堵塞机壳周围散热窗孔及设备通风口。
12）本产品未使用的端子不要接任何线。
13）请务必在断电后再进行清洁，请用干的软布擦产品上的污垢，而且不用吸湿剂类，否则可能导致变形、变色。
14）请不要用硬物敲打或擦蹭显示面板。
15）本说明书以读者具有电气、控制、计算机以及通信等方面的基础知识为前提。
16）本说明书中使用的图例、数据例和画面例，是为了便于理解说明书而记入的，并不保证是其动作的结果。
17） 为了长期安全的使用本产品，定期维修是必要的。
本产品的某些部件有的受寿命限制，有的因长年使用性能会发生变化。
18）在没有事先预告情况下，有可能变更说明书的内容。
有关说明书的内容期望无任何漏洞，您如果有疑问或异议，请与本公司联系。
1）当本产品的故障或异常有可能导致系统重大事故的场合，请在外部设置适当的保护电路。
2）在全部配线完成之前，请不要接通电源。
否则可能导致触电、火灾、故障。
3）不要在产品记载规格要求范围之外使用。
GYJ-0129_宽电压4路大功率继电器扩展模块使用手册
四路继电器扩展控制板产品使用手册
【简要说明】
一、尺寸：长106mmX宽107mmX高25mm
二、主要芯片：继电器光耦三极管
三、供电电压：直流12V至36V 输入信号控制电压3.3V至48V（不同信号电压匹配的限流电阻不一样，电压越高限流电阻越大。
）
四、特点：
1、四路输入具有工作指示灯。
2、四路输出具有工作指示灯。
3、额定切换电流30A以内
4、最大切换功率1000W
5、继电器寿命10000000次以上。
6、电器绝缘电阻100M
7、触电耐压1000V
8、继电器最大吸合时间100mS 毫秒
9、继电器最大释放时间150mS 毫秒
10、工作温度-40度至 +70度
11、工作湿度 40% ~ 80%RH
12、板子功耗小于3W
使用说明：
【标注说明】
【功能描述】
功能描述：此模块的功能是实现四路继电器控制，板子供电电压12V至36V，输入信号电压3.3V~48V之间。
输入信号经过光耦信号隔离，光耦信号通过控制三极管控制继电器吸合与断开，继电器输出的是开关量，控制电压交直流0~250V 。
【电源接线】
【原理图】
【PCB图】
【元件清单】
【输入输出说明】
【输入接线说明】
【输出接线说明】
【输入控制设备】
【输出控制设备】
【真值表】
【图片展示】。
SP6330 32 34 四路电源监控电路系列使用手册说明书
Quad SP6330-SP6332- SP6334 Quad Power Supervisory Circuit Family is a family of microprocessor reset supervisory circuits with multiple reset voltages. The family provides low voltage monitoring ability for up-to four supplies with two precision factory-set thresholds and two user defined custom thresholds. These circuits perform a single function: if any of the input supply voltages drops below its associated threshold, reset outputs are asserted. The SP6330, SP6332, and SP6334 are packaged in an 8-pin TSOT package. All devices are fully specified over -40o C to +85o C temperature range.50ms, 100ms, 200ms and 400ms ■ Watch Dog Input Functionality -- WDI ■ Manual Reset Input (Active Low) -- MRIB ■ 8 Pin TSOT packageDESCRIPTIONAvailable in Lead Free PackagingAVAILABLE PINOUTSTYPICAL APPLICATION CIRCUITTerminal Voltage (with respect to GND)V1, V2..................................................... -0.3 to +6V Open-Drain RSTB .......................................-0.3 to +6V CMOS RST, RSTB, ..................... -0.3 to (V1+0.3V) Input Current/OutputCurrent..................................,,........................20mA V3, V4, MRIB, WDI ........................-0.3 to (V1+0.3V)ABSOLUTE MAXIMUM RATINGSOperating TemperatureRange ...............................................-40°C to +85 °C Storage TemperatureRange...............................................-65°C to 150°C Thermal Resistance O JA .............................134°C/WThese are stress ratings only and functional operation of the device at these ratings or any other above those indicated in the operation sections of the specifications below is not implied. Exposure to absolute maximum rating conditions for extended periods of time may affect reliability and cause permanent damage to the device.Representative Samples AvailableELECTRICAL CHARACTERISTICSPIN DESCRIPTIONThe SP6330, SP6332, and SP6334 include a low-voltage precision bandgap reference, four precision comparators, an oscillator, a digital counter chain, a logic control block, trimmed resistor divider chains and additional supporting circuitry. The family is designed to supervise up to 4 independent supply voltages. V1 and V2 supply inputs have their resistor dividers on the chip. Their trip thresholds are factory trimmed. V3 and V4 inputs allow user to customizeBlock Diagramtwo additional supply thresholds to be monitored by means of external resistor dividers. The devices also feature manual reset and watchdog functionalities.As these devices do not have watchdog outputs, the watchdog timer is serviced internally during the watchdog timeout period when WDI is left unconnected. The watchdog functionality can be disabled by leaving the WDI input floating.RSTB (RST)GND MRIBFigure 1: Functionality of a SP63XX family member with manual reset and watchdog capabilities but without WDOB output.• V1 > Vth1, V2 > Vth2 , V3 > Vth3 and V4 > Vth4 (all supplies over their corresponding thresholds)---> RSTB is de-asserted after reset timeout period (Trp).• MRIB goes to “LOW” to force “Reset” ----> RSTB is asserted immediately.• WDI does not make any transition during watchdog timeout period (Twd) ---->RSTB is asserted for a duration of reset timeout period (Trp).• One of the supplies drops below its corresponding threshold (in this case V3)---->RSTB is asserted immediately.V1V2V3V4MRIB WDIV1RSTBResetB Timeout DelayWatchdog Timeout Period10020030040050085 80 70 60 50 40 30 20 10 0 -10 -20 -30 -40D e g CRe s e t T i m e o u t ( m S e c )Reset Timeout vs. TemperatureResetTimeout Delay Vs. TemperatureReset Good(400ms Reset)V1 and V2 Glitch RejectionV3 and V4 Glitch RejectionPACKAGE: 8 PIN TSOTPart Naming NomenclatureSP63NN - Th1 - Th2 - TOPT33 -- Quad Sp, CMOS RSTB34 -- Quad Sp, MR, WDI, CMOS RST35 -- Quad Sp, CMOS RST36 -- Triple Sp, WDI, PF, OD RSTB37 -- Triple Sp, WDI, PF, CMOS RSTB38 -- Triple Sp, WDI, PF, CMOS RST39 -- Triple Sp, MR, WDI, OD RSTB - WDOB40 -- Dual Sp, WDI, OD RSTB - WDOB41 -- Triple Sp, WDI, PF, CMOS RSTB - WDOB42 -- Dual Sp, WDI, CMOS RSTB - WDOBIJKLMModelTemperature RangePackage TypesSP6330EK1-L-X-X-X...........................................-40°C to +85°C.................................Lead Free 8-Pin TSOT SP6330EK1-L-X-X-X/TR......................................-40°C to +85°C.................................Lead Free 8-Pin TSOT SP6332EK1-L-X-X-X............................................-40°C to +85°C.................................Lead Free 8-Pin TSOT SP6332EK1-L-X-X-X/TR......................................-40°C to +85°C.................................Lead Free 8-Pi n TSOT SP6334EK1-L-X-X-X............................................-40°C to +85°C.................................Lead Free 8-Pin TSOT SP6334EK1-L-X-X-X/TR......................................-40°C to +85°C.................................Lead Free 8-Pi n TSOT Available in lead free packaging only. /TR = Tape and Reel Pack quantity 2,500 forTSOT-8Contact Factory for availability of particular voltage threshold and reset timeout options. Note that the Ordering Information denoting those options corresponds to the Part Naming Nomenclature shown on the previous page.Ordering example: SP6330EK1-L-W-G-C/TR == W -- 2.925V for Voltage Threshold 1; G -- 1.575V for Voltage Threshold 2; and C -- 200ms reset timeout.ORDERING INFORMATIONSipex Corporation Headquarters and Sales Office233 South Hillview Drive Milpitas, CA 95035 TEL: (408) 934-7500 FAX: (408) 935-7600Sipex Corporation reserves the right to make changes to any products described herein. Sipex does not assume any liability arising out of the application or use of any product or circuit described herein; neither does it convey any license under its patent rights nor the rights of others.。
模拟量转485模块（4路）用户手册说明书
（4路）用户手册文档版本：V1.01.产品介绍 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要技术指标 (3)1.4设备选型 (3)1.5模拟量对应关系表 (4)2.设备安装说明 (4)2.1设备安装前检查 (4)2.2接线说明 (5)2.3输入信号接线举例 (5)2.3.1两线制接线示意图 (5)2.3.2三线制接线示意图 (6)2.3.3四线制接线示意图 (6)2.4485现场布线说明 (6)3.配置软件安装及使用 (6)3.1软件选择 (6)3.2参数读取 (6)3.3参数设置 (7)4.通信协议 (8)4.1通信基本参数 (8)4.2数据帧格式定义 (8)4.3保持寄存器地址定义 (8)4.4通讯协议示例以及解释 (9)4.4.1读保持寄存器 (9)4.4.2写保持寄存器 (11)5.常见问题及解决办法 (13)6.文档历史 (13)1.产品介绍1.1产品概述该模块可采集现场的最多4路模拟量信号(4-20mA、0-5V、0-10V)并通过485接口标准ModBus-RTU通信协议上传。
485接口最远通信距离1000米，可直接接入现场的PLC、工控仪表、组态屏或组态软件。
采集精度12位（4095）分辨率，0.1%精度。
可广泛应用于工业现场、配电柜等需要模拟量信号采集的场所。
1.2功能特点●DC7-30V防反接、过压保护、过流保护、短路保护●4路模拟量电流输入4～20mA（兼容0-20mA）●4路模拟量电压输入0～5V、0～10V●4路继电器开关量输出●12位分辨率，0.1%精度ADC●支持标准Modbus-RTU通讯协议●通信运行指示灯、防死机看门狗●带防雷、静电保护RS485通讯接口、运放信号隔离●每通道模拟量信号采集量程可独立设置●地址、波特率、校验位可通过上位机软件设置1.3主要技术指标供电电源：5~30V DC（推荐12VDC）功耗：0.3WAD转换分辨率：12位采集信号：4~20mA(兼容0-20mA)、0~5V、0~10V可选存储环境：-40℃~60℃通讯接口：RS485通讯协议：ModBus-RTU协议采集精度：±0.1%地址范围：出厂默认0x01，设置范围0x01-0xFD串口参数：1200-115200bps可设置，出厂默认波特率9600N81采集频率：115200波特率最快100HZ(100次/秒)9600波特率最快20HZ(20次/秒)1.4设备选型PR-公司代号3000-I20-采集4~20mA电流信号V05-采集0~5V电压信号V10-采集0~10V电压信号(0~10V型只能24V供电)485-485通讯（Modbus协议）4采集4路模拟量信号1.5模拟量对应关系表类型采集数据（12位AD）计算举例4~20mA (兼容0-20mA)0~40954mA对应819（0mA对应0），20mA对应4095例：读取的数据值为3000，则测量输出电流信号为(3000/4095)*20mA=14.65mA0~5V0~4095例：读取的数据值为300，则测量输出电流信号为(300/4095)*5V=0.37V0~10V0~4095例：读取的数据值为1000，则测量输出电流信号为(1000/4095)*10V=2.44V2.设备安装说明2.1设备安装前检查设备清单●模拟量转485模块（4路）1台●USB转485(选配)安装尺寸：孔直径 2.5mm，上下孔间距88mm。
4路继电器模块使用说明
4路继电器模块使用说明四路继电器模块是一种电器开关设备，它使用继电器来控制电路的开关。
它通常用于控制多个电器设备的开关，例如灯光、电机、电磁阀等。
下面详细介绍四路继电器模块的使用说明。
一、硬件连接1.电源连接：接入供电电源的正负极，通常电源电压在5V或12V。
2.控制信号输入：连接外部控制信号源的IO端口，通常使用数字信号输入，可以是开关、按钮、传感器等设备提供的信号。
3.继电器输出：连接继电器模块接口的正负极，通常使用继电器开关来控制外部电器设备的开关。
二、软件编程1.引入库文件：首先需要在编程环境中引入继电器控制相关的库文件，以便使用相关函数。
2.初始化：在程序开始时，需要对继电器模块进行初始化设置，包括设置引脚模式、IO口输入输出设置等。
3.控制信号输入：通过编程方式读取外部控制信号源提供的信号，可以使用数字输入函数来获取信号的状态。
4.控制继电器：根据获取的信号状态来控制继电器的开关，可以使用数字输出函数来控制继电器开关，将控制信号输出到继电器模块的相应引脚上。
5.延时处理：可以使用延时函数来控制继电器的开关状态持续的时间，以实现控制的延时效果。
6.循环控制：可以通过循环语句来使程序一直运行，以实现对继电器的实时控制。
三、注意事项1.电源供应稳定：继电器模块需要稳定的电源供应，确保电源电压在规定范围内。
2.电器设备匹配：继电器模块的继电器输出端口需要与控制的电器设备匹配，输出电压和电流要与电器设备的要求相符。
3.控制信号稳定：控制信号的输入要稳定，防止由于信号干扰或错误导致继电器的误动作。
4.安全操作：在对继电器模块进行连接和操作时，一定要确保断开电源，避免发生电击和设备损坏的危险。
5.温度适宜：继电器模块应工作在适宜的温度范围内，不宜过热或过冷，要保持通风良好的环境。
四、常见应用1.家居自动化：可用于家庭中的灯光、插座、窗帘等的自动控制。
2.工业设备：可用于控制工业自动化设备中的电机、电磁阀、空调等。
4路继电器模块使用说明
4路继电器模块使用说明一、4路继电器模块结构和参数常见的4路继电器模块参数包括：输入电压、负载电流、继电器类型、接口类型等。
用户在使用前需要了解模块的参数，并确保其能满足所需的电路控制要求。
二、4路继电器模块接线方法1.电源接线：将电源正极接入VCC（或VCC+）脚，将电源负极接入GND（或GND-）脚。
电源电压需与模块规格要求一致。
2.控制信号接线：将控制信号接线到IN1、IN2、IN3、IN4四个输入脚。
通常使用高电平触发，即接入信号电平与VCC相同。
3.负载接线：将负载接线到COM（公共端口）和NO（常开端口）两个脚。
当继电器吸合时，COM和NO之间将导通，负载通电；当继电器断开时，COM和NO之间断开，负载断电。
注意事项：负载电流不得超过继电器参数规格中的额定电流。
如果超过额定电流，可能会导致继电器损坏或不正常工作。
三、4路继电器模块控制方法1.单路控制：用户可以通过控制信号为单个继电器输入高电平或低电平，实现对单个通路的控制。
2.多路控制：用户可以通过控制信号为多个继电器输入高电平或低电平，实现对多个通路的同时控制。
例如，通过输入IN1和IN2信号同时为高电平，可以同时控制1、2两个通路。
3.继电器状态指示：4路继电器模块通常有LED指示灯，用于显示继电器的工作状态。
当继电器吸合时，LED亮；当继电器断开时，LED灭。
四、4路继电器模块的应用由于4路继电器模块具有可控制多个通路的特点，广泛应用于各种电路控制场景。
1.家居自动化：通过4路继电器模块可以实现家居设备的远程控制，如灯光、电器等的开关控制。
2.工业自动化：4路继电器模块可以广泛应用于工业控制系统中，控制设备的开关、定时等功能。
3.电子设备：4路继电器模块可以被用于控制电子设备中的开关，如电脑主机、音响等的启停。
4.安防系统：通过4路继电器模块可以控制安防系统中的报警器、监控摄像头等开关。
五、4路继电器模块的注意事项1.接线时，要确保电源和负载间的正负极正确连接，避免反接或短路。
MR系列RS485型8路开关量输入4路开关量漏极输出4路模拟量输入模块M8440_D产品说明书
MR-M8440-D八路隔离开关量输入四路开关量（漏极）输出四路模拟量输入智能混合型输入输出模块说明书深圳昶为科技有限公司Shenzhen Changwei Technology Co.,Ltd.目录第1章产品介绍 (1)1.1概述 (1)1.2技术参数 (3)1.3外观及尺寸 (4)1.4指示灯说明 (5)1.5引脚说明 (5)1.6拨码开关说明 (6)1.6.1设备地址设置 (6)1.6.2波特率设置 (7)1.6.3终端电阻设置 (7)第2章安装指南 (8)2.1安装方式 (8)2.1.1导轨安装 (8)2.1.2螺丝安装 (8)2.2电源和通讯线连接 (9)2.3开关量输入连接 (10)2.4开关量输出连接 (11)2.5模拟量输入连接 (12)第3章应用指南 (13)3.1系统组网 (13)附录1：CHWIO产品命名规则表 (16)附录2：CHWIO产品选型表 (17)附录3：装箱清单 (18)第1章产品介绍1.1概述MR-M8440-D 为RS485型8通道隔离开关量输入（DI ）、4通道隔离开关量（漏极）输出（DO ）、4通道模拟量输入（AI ）混合模块。
模块内部电路与现场输入信号及开关量输出电路之间采用光耦隔离。
其原理框图如图1.1：图1.1MR-M8440-D 原理框图MR-M8440-D 主要由电源电路、隔离开关量输入电路、隔离开关量输出电路、模拟量输入采样电路、隔离RS485通讯电路及MCU 等部分组成。
8路隔离的开关量输入通道，可实现干接点（开关触点）信号及不高于30V DC 湿接点（电平）信号的接入检测；4路隔离的开关量（晶体管漏极）输出通道；4路模拟量输入通道，每个通道可输入不同类型信号，支持标准的0～5V 、1～5V 电压信号和0～20mA 、4～20mA 电流信号输入，以及其它不超过5V 电压、20mA 电流的非标准信号输入；模拟信号放大采样电路与主电路隔离，有效抑制现场干扰；高速C51处理芯片，具有强劲的数据处理能力；看门狗电路设计，在出现意外时能够自动复位MR-M8440-D ，ESD 、过压、过流保护设计，确保系统长期运行稳定可靠。
北京聚英翱翔电子有限公司 4路继电器板说明书
4路继电器板说明书
------双串口版产品功能及特点
7-30V宽电压供电
RS232、RS485（隔离）双串口通信方式
4路继电器手动控制
支持级联，1-32地址选择
接线方法
实物照片
地址选择：
1、五个拨码全都拨到“ON”位置时，为地址“1”；
2、五个拨码全都拨到“OFF”位置时，为地址“32”；
3、最左边1为二进制最低位。
通信协议
本产品可通过RS485总线，依照标准Modbus协议通信。
Modbus地址为00001-00004对应线圈1-4。
支持功能码1、5、15。
用户使用“16路继电器串口控制软件”或“16路继电器以太网口控制软件”对每一路进行手动控制
软件使用方法
软件界面
将产品通过串口与计算机连接，通过拨码开关设定地址（1-32），在设备地址一栏输入相对应的数值，选择正确串口及串口波特率（4路继电器板为38400，不可更改），点击打开串口，设备即可正常通信。
用户点击需要控制的某一路继电器开关，即可控制相应继电器的开闭。
按钮旁边的指示灯表示当前继电器状态，
常开触点闭合即亮红灯，否则为灰色。
该软件是为16路继电器板定制，所以，只有“继电器1”“继电器2”“继电器3”“继电器4”几个按键可用，5-16号继电器不可用，而且“打开全部”“关
闭全部”也不可用。
IPAM-4404 输出4路的模拟量 模拟量输出模块 用户手册
5. IPAM-4404 资源地址及通信协议 .......................................................................21
5.1 IPAM 系列模块资源地址................................................................................................ 21 产品用户手册
1.2 1.3
1.4 1.5 1.6
1.7 1.8
2. IPAM-4404 的模拟量输出功能...........................................................................10
2.1 2.2 2.3 2.4 2.5
3. IPAM-4404 的数字量输入功能...........................................................................14
4. IPAM-4404 应用示例 ..........................................................................................16
4.1 安装设备 ......................................................................................................................... 16 4.2 操作设备 ......................................................................................................................... 16 4.2.1 RS-485 主机通信参数设置.................................................................................. 16 4.2.2 模块信息配置 ...................................................................................................... 18 4.2.3 功能操作 .............................................................................................................. 20
4路继电器模块使用说明
蓝牙开关使用说明V1.20一．模块介绍蓝牙继电器开关模块的功能为通过蓝牙主机设备（如电脑，手机）连接模块后进行无线开关动作。
每个继电器开关都是独立的模块，每个继电器接口定义分别为NO，A/B，NC。
在继电器断开情况下A/B与NO连通，继电器吸合后A/B与NC连通。
这里继电器接口为机械连通，并没有电源输出。
如下图这里举个简单的控制设备电源的连接应用例子：简单的讲，继电器模块就是代替传统的机械开关，只要机械开关可以实现的功能，都可以通过蓝牙继电器模块实现，如果您的应用不知道怎么接线，可以想象一下如果给您一个机械的开关，怎样接？这个蓝牙继电器模块就如何接。
模块命名规则如下：ZL—RELAYXXZL为产品的代号，RELAY是继电器控制模块。
XX是继电器的路数，一路为01,二路为02，十路为10.4路继电器ZL—RELAY04性能参数如下：输入电压（模块供电电压）：6-24V蓝牙版本：蓝牙4.1BLE（苹果、安卓手机通用）。
开关路数：4路。
控制方式：点动、自锁、互斥、延时。
开关电气参数：10A，交流直流都可以控制。
加密特性：8位软件密码。
静态电流：15mA。
尺寸：61*60mm完整设备为图1所示左侧有个电源接口，可以接入6到24V。
下侧为继电器控制接口，4个3P接线柱分别是4路继电器开关，每一路的中间端口是公共端，在继电器未吸合状态下，公共端与常闭端短路连通。
继电器吸合后公共端与常开端短路连通，从而实现开关动作。
二、使用说明1.首先通过12v输入接口接口给模块上电上电后模块的灯会闪烁，注意电源正负极，如果接入电源后3s灯还没有闪烁，请立即拔下电源，查看是否接反，防止烧坏。
2.手机软件操作说明安卓手机操作：1）安装手机软件，安卓软件操作界面如下图，进入主界面，点击scan按钮，扫描到设备，点击设备名称连接后，选择爱贝智控进入控制界面。
软件是我们公司通用软件，适用于公司多种产品，包含了4路继电器控制和3路LED的PWM调光控制，ZL-RELAY02只有2路继电器可用，没有LED灯控的操作。
智能照明控制模块4路
TR4.16.1智能开关模块使用说明书一、概述TR4.16.1智能开关模块，通讯采用485总线方式，自带场景控制部分，本身设有继电器开关手动控制，具有远程编程和管理功能。
二、功能特点1.4路继电器开关输出单元2.自带场景控制器，多达128个场景3.每个回路具有灯具保护延时（0-60分钟）4.每个回路具有分批开启延时（0-25秒）5.每个回路继电器开关可手动控制6.具有远程编程和管理功能7.设备重启可选择已开的场景或指定的场景8.采用485总线方式通讯9.标准35mm导轨式安装结构三、主要技术参数1.输入电压：DC24V2.总线耗电：15mA/DC24V3.开关回路：4路4.每开关回路最大电流：16A5.继电器电气寿命：大于60000次（阻性负载）6.环境条件：工作温度0℃~45℃工作相对湿度20%~90%储存温度-40℃~+55℃储存相对湿度10%~93%7.外形尺寸：108mm×88mm×66mm8.重量：0.3kg四、外观说明模块外观和接线示意图如下所示：①1、2、3、4四路继电器开关回路输出端②回路指示灯。
4个指示灯分别与4个手动开关按键一一对应，每个指示灯显示对应回路的开关状态。
③1、2、3、4四路继电器手动按键，每次按下后，继电器状态与当前状态相反。
④电源和异常指示灯，模块正常工作时，指示灯每秒钟闪一次（慢闪），出现异常情况时，指示灯每250ms闪一次（快闪）。
⑤ DC+、DATA+、DATA-、COM为485总线接线端接线端信号定义及与485连线的对应关系为：DC+（＋24V）→棕、橙DATA+（信号＋）→蓝、绿DATA-（信号－）→蓝白、绿白COM（公共端）→棕白、橙白⑥消防信号接口。
DI-、DI+为消防信号输入接口，DO-、DO+为消防反馈输出接口。
两个接口都为有源信号，都需要外部接入电源，DI-、DI+只允许直流电压输入，范围为DC5V-30V；DO-、DO+也只允许直流电压输入，范围为DC5V-30V，用于驱动DC12V、DC24V中间继电器等设备，两者都切勿接入220V交流信号，以免设备损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参数
5V 持续电流 (负载): 600mA@7.0V 720mA@7.2V 900mA@7.8V 3.3V 持续电流 (负载): 400mA
哈工大智能车出品
By tssmcu
1
Rev1.0 2013.9.16
四路电源模块
哈工大智能车
注意: 本模块输入最低电压仅有7V，加速的瞬间可能会导致电池电压低于7V，这时本模块输出的5V 就 会下降，如果出现明显的断续，可以去除输入的二极管(左上角)，直接短路他，这样能降低0.4V 压降。电路便能工作在最低6.6V。. +12V 和-6V 的电源如果输出电流超过50mA，推荐再分别加一个47uF 的钽电容或电解电容滤波， 以增加稳定性，进一步降低文波。电容尽量靠近模块。 12V 持续电流 (负载): -6V 持续电流 (负载): 极限输入电压 (负载): 推荐输入电压(满载) : 静态电流: 是否有电源反接保护： 是否有过流保护： 是否有过压保护： 200mA 120mA 7.0V~23V 7.6V ~ 18V 10mA 有(有个0.3V 二极管) 无 无
哈工大智能车出品
By tssmcu
3
Rev1.0 2013.9.16
四路电源模块
哈工大智能车 地址： 哈尔滨工业大学一校区，主楼 305. 联系方式： 2014 届群：330972844
哈工大智能.0 2013.9.16
对象 K60芯片 XS128芯片 SONY 摄像头 OV7620数字摄像头 OV5116摄像头 常用运放(NE5532，TL082等) ENC-03陀螺仪 MMA7361三轴加速度计 TLV5510A 工作电压 3.3V 5V 12V 5V 5V +5V，-6V 3.3V 3.3V 5V 典型电流 60mA（TYP）~100mA（MAX） 40mA（TYP）~100mA（MAX） 90mA~100mA 40mA（TYP） 21mA（TYP） 6mA~10mA 4mA（TYP） 0.6mA（MAX） 18mA（TYP）~27mA（MAX）
规格尺寸
PCB 尺寸:22.2mm x 26.3mm 两边插针间距：700mil，与洞洞板间距兼容。 （洞洞板两孔间距是100mil） 厚度: 4mm(不算插针)或17mm(插针总长度)
推荐安装方式
在背面焊上插针，插在主控板上使用。 正面也有插针，可以从正面直接插杜邦线使用。
常用电流参数表
四路电源模块
哈工大智能车
哈尔滨工业大学智能车俱乐部 四路电源模块 V1.0
介绍
这是一个四路电源供电模块，输入电压在7~23V 时，能同时提供5V，3.3V，12V，-6V 四路常用电压。 独立使用时分别能提供600mA,400mA,200mA,120mA 的电流 5V 电压是由输入电压开关降压得到的，3.3V 是基于5V 使用线性降压得到，12V 是基于5V 经过开关 升压得到的，-6V 则是12V 开关升压的副产品。 除了5V 以外的三路电压均是使用5V 再次变换得到，因此每路标称的电流只是单独使用此路时的最大 电流，都有使用的时候，5V 的最大电流就会变小。如果要想计算5V 的余量电流，要先算12V 的功率和-6V 的功率加起来，再除以85%的损耗，再除以5V，得到的即是他从5V 汲取的电流，这时再直接加上3.3V 的 电流，就是5V 最后被消耗的电流，用600mA 减去这个电流，就是5V 的余量电流了。 举例：假设3.3V 带载0.1A，12V 带载0.1A， -6V 带载0.05A，这时 P=（6*0.05+12*0.1）/0.85≈1.76W I=1.76/5+0.1=0.452A，这时5V 余量为0.6-0.452=0.148A
模块引脚说明
哈工大智能车出品
By tssmcu
2
Rev1.0 2013.9.16
四路电源模块
哈工大智能车
引脚 VIN GND 5V 3.3V 12V -6V 描述 电源供电引脚， 接电池正极， 实心白色块内的两个均为输入。 输入电压 7.2V ~ 18V 电源供电引脚，接电池负极，实心白色块内的四个个均为地。 5V 电源输出引脚，白色块内的三个均为输出。 3.3V 电源输出引脚，白色块内的三个均为输出。 12V 电源输出引脚，白色块内的一个为输出。 -6V 电源输出引脚，白色块内的一个为输出。此负压空载时实为-6.8V，120mA 满载时为-6V，专为运放负压供电设计，因为技术原因做不出-5V 整，在此告知 大家运放负压供电不用很准，例如-3V 到-12V，只要有负压，就可以使用，不需 要循规蹈矩的和正压保持一致。
