期终试题《数控机床的机械装调与维修》韩鸿鸾1答案B

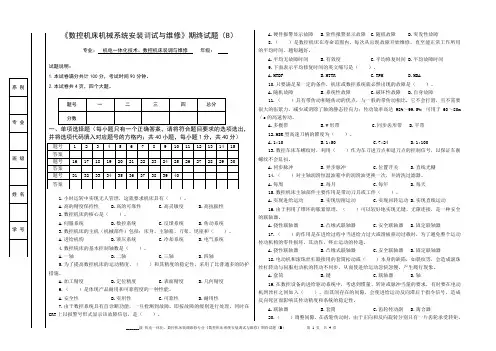

《数控机床机械系统安装调试与维修》期终试题（B）专业：机电一体化技术、数控机床装调与维修年级：
一、单项选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共40小题，每小题1分，共40分）
二、判断题（如果观点正确，请在对应题号的方格内用“√”表示，反之，用“×”表示；共40小题，每小题1分，共40分）
三、简答题（共4小题，每小题2.5分，共10分）
1.答：
发出拔刀信号，于是液压缸15的上腔通压力油，活塞杆推动机械手臂轴16下降拔刀。

在轴16下降时，传动盘10随之下降，其下端的销子8(图5—28中的销子6)插入连接盘5的销孔中，连接盘5和其下面的齿轮4也是用螺钉连接的，它们空套在轴16上。

2.答：
当拔刀动作完成后，轴16上的挡环2压下位置开关1，发出换刀信号。

这时液压缸20的右腔通压力油，活塞杆推着齿条19向左移动，使齿轮4和连接盘5转动，通过销子8，由传动盘带动机械手转180°，交换主轴上和刀库上的刀具位置。

3.答：
换刀动作完成后，齿条19上的挡环6压下位置开关9，发出插刀信号，使液压
缸15下腔通压力油，活塞杆带着机械手臂轴上升插刀，同时传动盘下面的销子8从连接盘5的销孔中移出。

4.答：
齿条19复位后，其上挡环压下位置开关7，使液压缸18的左腔通压力油，活塞杆带着齿条17向右移动，通过齿轮11使机械手反转75°复位。

四、根据图2简述数控刀架的工作原理（10分）
图示为转塔刀架处于夹紧状态，当刀架接收到转位指令后，液压油进入液压缸1的右腔，通过活塞推动中心轴2将刀盘3左移，使定位副端齿盘4和5脱离啮合
发出转位信状态，为转位作好准备。

当刀盘处于完全脱开位置时，行程开关XK
2
号，液压马达带动转位凸轮6旋转，凸轮依次推动回转盘7上的柱销8使回转盘通过键带动中心轴及刀盘作分度运动。

凸轮每转一周拨过一个柱销。

使刀盘旋转1／n周(n为刀架的工位数)。

中心轴的尾端固定着一个有n个齿的凸轮，当中心
一次，开关将此信号送入控制轴和刀盘转过一个工位时，凸轮压合计数开关XK
1
系统。

当刀盘旋转到预定工位时，控制系统发出信号使液压马达刹车，转位凸轮停止运动，刀架处于预定位状态。

与此同时液压缸1左腔进油，通过活塞将中心轴刀盘拉回，端齿盘副啮合。

精确定位，刀盘便完成定位和夹紧动作。

刀盘夹紧
压下发出转位结束信号。

由于夹紧力是靠液压缸中的油压实后中心轴尾部将XK
2
现,油路中应加装蓄能器,防止切削过程中突然停电失压造成事故。
