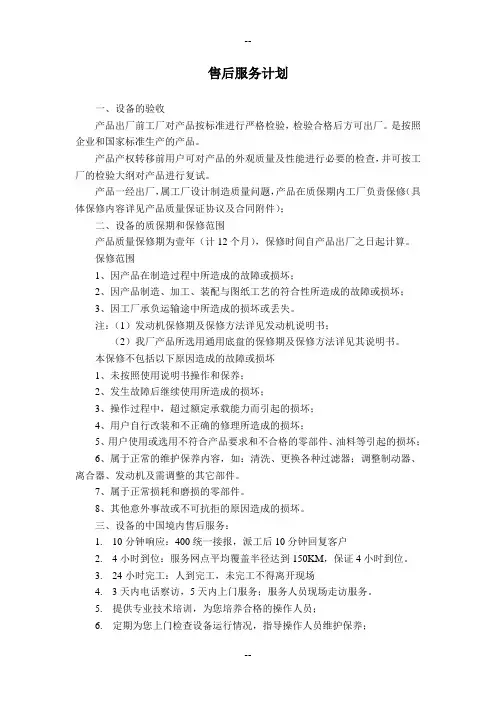

徐工汽车起重机售后服务计划及产品保修保养
售后服务计划一、设备的验收产品出厂前工厂对产品按标准进行严格检验，检验合格后方可出厂。
是按照企业和国家标准生产的产品。
产品产权转移前用户可对产品的外观质量及性能进行必要的检查，并可按工厂的检验大纲对产品进行复试。
产品一经出厂，属工厂设计制造质量问题，产品在质保期内工厂负责保修（具体保修内容详见产品质量保证协议及合同附件）；二、设备的质保期和保修范围产品质量保修期为壹年（计12个月），保修时间自产品出厂之日起计算。
保修范围1、因产品在制造过程中所造成的故障或损坏；2、因产品制造、加工、装配与图纸工艺的符合性所造成的故障或损坏；3、因工厂承负运输途中所造成的损坏或丢失。
注：（1）发动机保修期及保修方法详见发动机说明书；（2）我厂产品所选用通用底盘的保修期及保修方法详见其说明书。
本保修不包括以下原因造成的故障或损坏1、未按照使用说明书操作和保养；2、发生故障后继续使用所造成的损坏；3、操作过程中，超过额定承载能力而引起的损坏；4、用户自行改装和不正确的修理所造成的损坏；5、用户使用或选用不符合产品要求和不合格的零部件、油料等引起的损坏；6、属于正常的维护保养内容，如：清洗、更换各种过滤器；调整制动器、离合器、发动机及需调整的其它部件。
7、属于正常损耗和磨损的零部件。
8、其他意外事故或不可抗拒的原因造成的损坏。
三、设备的中国境内售后服务：1. 10分钟响应：400统一接报，派工后10分钟回复客户2. 4小时到位：服务网点平均覆盖半径达到150KM，保证4小时到位。
3. 24小时完工：人到完工，未完工不得离开现场4. 3天内电话察访，5天内上门服务；服务人员现场走访服务。
5. 提供专业技术培训，为您培养合格的操作人员；6. 定期为您上门检查设备运行情况，指导操作人员维护保养；7. 为您提供免费设备保修服务（保修内容详见产品质量保证手册及合同附件），设备终身维修服务，保修外项目仅免收人工费；8. 备件到达时间：常用备件（Ｂ、Ｃ类备件）人到件到。
哈萨克海隆油服固井设备
海隆固井设备情况：（一）主要固井设备简介：1、固井水泥车：中国江汉第四石油机械厂生产的SJX5240TSN（SGJ600-21Ⅱ）水泥车2台。
底盘选用北奔DN1250F44J(2538A)/6×6载重越野车，车台选用进口CumminsQS×15型柴油机，HD4700OFS型液力机械传动箱，STP600三缸柱塞泵，MISSION6×5，4×3离心泵，2×2水柜，ACM3.1自动混浆系统，以及气路控制系统、液压控制系统、仪表控制台、高压接长管线等组件，额定工作压力45MPa，排量2.1m3/min。
能单车完成自制水泥浆、注水泥、替泥浆、碰压等深井、中深井、浅井的各种固井作业及洗井、打水泥塞、堵漏、挤水泥等零星特殊作业。
(水泥车照片见下图)SJX5240TSN（SGJ600-21Ⅱ）水泥车2、固井下灰车：中国江汉第三石油机械厂生产的JSJ5256GXH3下灰车3台。
底盘选用北奔DN1252F44J(2534)/6×6载重越野车，车台选用灰罐有效容积：16m3，罐体采用直筒卧式罐（双内舱，5″双出灰管，可同时下灰也可单独下灰）；空压机选用WBF-7.5/3（无油摆杆式），工作压力0.2MPa，下灰速度>1.5t/nin，剩灰率<0.3%，输送距离水平15m，垂直6m。
能单独下灰也可联合下灰，并能给立罐运灰倒灰，完成固井时的水泥雾化、流态密闭输送下灰工作。
(下灰车照片见下图)JSJ5256GXH3下灰车3、各式固井下灰罐：中国江汉第三石油机械厂生产的SJS240XHG立式计量下灰罐2个，SJS350XHG卧式下灰罐3个SJS050XHG双联混拌计量罐1个。
最大工作压力0.3Mpa，连续下灰速度≥1.5t/min，剩灰率＜0.3％，水平输送距离15m，垂直输送距离6m。
既可在基地组成小型灰库系统完成储存混拌水泥工作，又可直接进行固井下灰工作。
25吨吊车参数表
徐工QY25E 25 吨吊车参数表（主臂起重性能表）从以上参数表得出：25 吨吊车主臂仰角在65 度时，加上副臂可吊重量( 1.5-0.25-0.05 )=1.2 吨，最大起吊高度是sin65οΧ(15+32)-2=40 米。
在组排构架柱及横梁施工中，吊车工作幅度一般在3～10 米之间，起吊重量在 1.7～2.5 吨之间,起吊高度在10.5～29.12 米之间，完全满足组排和卸车工作需要。
3.2、工器具的选用3.2.1 吊索选用吊索与构件的夹角一般不应小于30 度,通常采用45 度～60 度，以减小吊索对构件产生的水平压力。
卸车和组排时使用钢丝绳:构架柱2根钢丝绳,，按45 度考虑直径为24mm 。
吊装构架柱时使用2根钢丝绳, 直径为28mm.吊装横梁时使用2 根钢丝绳,直径15mm 。
钢丝绳的允许拉力计算:Fg =a ×Fg÷k式中: Fg --- 钢丝绳的允许拉力(kN);Fg --- 钢丝绳的钢丝破断拉力总和(kN);a ----- 换算系数(0.82);k ----- 钢丝绳的安全系数(8)钢丝绳的技术数据表：吊索拉力计算：F=G÷ncosβF ---- 一根吊索的拉力；G --- 构件重量；n ---- 选用的吊索数；β --- 吊索与垂直线之间的夹角。
如G＝3 吨，n＝2，β＝90－＝30，求根吊索的拉力值？F=G÷ncosβ＝3÷2×0.866＝1.73 kN 由上计算例子结合本工程最大吊装、构架柱横梁重量和上述钢丝绳的技术数据表，可知一根吊索的拉力值远小于钢丝绳的破断拉力值（kN）吊重物用钢丝绳根数和直径选用表注：本表采用6x37+1 钢丝绳，钢丝极限强度为1550 牛/ 毫米2，安全系数k=8 根据上表计算成果，在满足要求的情况下，尽量减少钢丝绳型号及提高安全系数，本工程吊装用钢丝绳使用公称直径为15mm 、24.0mm 、28.0mm 的钢丝绳进行吊装作业。
徐工汽车吊安全操作手册
1、起重机一般安全操作规程1.1定义1.1.1主管人员1.1.2起重司机（操作员）1.1.3雇佣组织1.1.4额定载荷1.1.5设备状态1.1.6重心1.1.7使用1.1.8用户组织用户1.1.9指派人员1.2起重机操作管理1.2.1安全工作制度1.2.2起重机操作管理1.2.3合同条件1.3人员的选择、职责和基本要求1.3.1基本要求1.3.2驾驶员职责1.3.3指挥员职责1.3.4全体机组人员职责1.3.5现场管理人员职责1.3.6项目施工计划1.3.7安全检查羡慕1.3.8操作注意事项1.3.9发生触电事故时的应急措施1.3.10预防雷击和地震的安全措施1.3.11风对起重机的影响1.3.12有关风的一些说明1.3.13风速的测定方法1.3.14起重机的防风措施1.3.15环境温度对起重机的影响1.3.16灾害防护措施及自救逃生方法1.3.17起重机的清洁1.3.18起重机工作噪声说明2.产品主要用途及简介3.主要技术参数3.1整机外形及技术参数3.2起重机注意组成件结构性能参数4.起重机操作作业方法4.1发动机的启动与熄火4.1.1发动机的启动4.1.2发动机的预热4.1.3发动机的熄火4.2取力装置的操作4.2.1接通取力装置的操作4.2.2断开取力装置的操作4.3支腿系统的伸缩操作4.3.1操纵注意事项4.3.2支腿各部件名称4.4油门操作4.5起升机构操作4.6主起升臂伸缩操作4.7主臂变幅操作4.8回转机构操作4.9标牌说明5.起重附件的安装、操作使用5.1副臂的安装及注意事项5.2回转支承5.3主副钩5.4钢丝绳倍率的变换5.4.1作业条件5.4.2注意事项5.4.3使用钢丝绳的注意事项6.上车电气系统操作说明6.1操纵室电气构成6.2力矩限制器显示器说明6.3右控制器说明6.4左控制器说明6.5继电器说明6.6电气使用说明7液压使用说明7.1查看液压油液位7.2液压系统说明7.3技术参数7.4液压油的使用说明8.安全装置8.1力矩限制器8.2三圈保护器（计数器）8.3系统压力开关8.4液压压力开关8.5液压滤油器阻塞报警灯9.安全操作注意事项10.油料的使用及维护10.1液压油10.2齿轮油10.3润滑脂10.4静压油11.定期检查1.起重机一般安全操作规程1.1定义1.1.1主管人员：具有必备理论与实践指示在正确操作起重机和起重设备方面具有相关经验的人员、1.1.2起重机司机（操作员）操纵起重机进行吊装作业或实行起重机安装作业的人员。
JW4型接触网作业车应急故障处理汇总
腔管接头，让油缸下腔油液缓慢溢出，使吊臂靠重力落下。 （4）吊臂复位至行车位后锁定吊钩。
除上述操作方式外，也可直接使用手油泵，使随车吊全部动作 复位，并锁定吊钩。 ●注意：进行以上操作时，必须注意安全！
车辆作业时，回转升降平传 动轴其中有一根损坏
●应急处理操作步骤： （1）拆卸掉已损坏的传动轴。 （2）用M6内六角扳手卸掉换向箱后输出轴上方的单桥驱动装置罩体固定
螺钉。 （3）拔出单桥驱动齿轮锁定销。 （4）将单桥驱动齿轮向内推，当齿轮到位后，且用锁定销进行锁定。 （5）安装单桥驱动装置罩体。 （6）起动车辆，运行至终到地点后，修复传动轴，恢复单桥驱动装置。
故障六：车辆制动自动缓解
●判断及处理： （1）制动机内部泄漏。其判别方法是：当制动管风压达到500kPa
后减压40kPa，制动手柄置保持位后关闭截断塞门。若车辆不自动缓 解则说明制动机内部在泄漏；若车辆自动缓解，那么说明制动机内部 没有泄漏，缓解的原因不属于制动机。单端制动机故障可利用另一端 制动机替代操作。
锁定螺母和垫圈拆下 。
未及时拆下将影响车辆 2
的减震效果。
3
图6 轴 箱 弹 簧 锁 定 1.螺杆（车上已安装） 2.垫圈(GJ-20,随车工具) 3.螺母(随车工具)
人有了知识，就会具备各种分析能力， 明辨是非的能力。
所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。
”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力；
故障十一：随车吊使用过程中故障无法复位
●应急处理： （1）吊臂回转：扳动手动换向阀至“随车吊”位，用力摇动手油泵
并操纵回转控制手柄，使吊臂回转至行车位； （2）吊臂回缩：先拧开伸缩油缸上腔油管接头，再拧松伸缩油缸下
徐工装载机型号大全
徐工装载机型号大全徐工装载机是徐工集团旗下的一款优质工程机械产品，广泛应用于工程建设、矿山开采、港口码头等领域。
作为徐工集团的明星产品之一，徐工装载机以其稳定的性能、高效的作业能力和可靠的质量赢得了广大用户的青睐。
下面将为大家介绍一些徐工装载机的主要型号及其特点。
1. 徐工装载机型号ZL50G。
徐工ZL50G装载机是一款中型装载机，具有额定载重量5吨，标准斗容积3立方米，额定功率162kW的特点。
该型号装载机适用于各种土方作业、矿山装载和物料搬运等工作，具有操作简便、燃油经济、维修方便等优点。
2. 徐工装载机型号ZL30G。
徐工ZL30G装载机是一款小型装载机，具有额定载重量3吨，标准斗容积1.8立方米，额定功率92kW的特点。
该型号装载机适用于城市建设、农田水利、港口码头等狭窄作业场所，具有机动灵活、翻斗卸载快等特点。
3. 徐工装载机型号ZL50GV。
徐工ZL50GV装载机是一款升级版的中型装载机，具有额定载重量5吨，标准斗容积3立方米，额定功率175kW的特点。
该型号装载机在ZL50G的基础上进行了性能提升和结构优化，具有作业效率高、燃油经济、舒适性好等特点。
4. 徐工装载机型号ZL60G。
徐工ZL60G装载机是一款大型装载机，具有额定载重量6吨，标准斗容积3.5立方米，额定功率220kW的特点。
该型号装载机适用于大型土方作业、矿山装载和港口码头等重载作业场合，具有作业效率高、稳定可靠等特点。
5. 徐工装载机型号ZL80G。
徐工ZL80G装载机是一款超大型装载机，具有额定载重量8吨，标准斗容积4.5立方米，额定功率258kW的特点。
该型号装载机适用于大型煤矿、矿山装载和大型港口等超重载作业场合，具有作业能力强、适应性广等特点。
总结，徐工装载机型号齐全，能够满足不同作业场合的需求，具有稳定可靠、高效节能的特点，是工程建设和矿山开采领域的理想选择。
希望以上介绍能够对大家有所帮助，如有更多需求，欢迎咨询徐工官方渠道。
中华人民共和国工业和信息化部公告2016年第20号——道路机动车辆生产企业及产品（第283批）
中华人民共和国工业和信息化部公告2016年第20号——道路机动车辆生产企业及产品（第283批）
文章属性
•【制定机关】工业和信息化部
•【公布日期】2016.04.28
•【文号】中华人民共和国工业和信息化部公告2016年第20号
•【施行日期】2016.04.28
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】装备工业
正文
中华人民共和国工业和信息化部公告
2016年第20号
根据《中华人民共和国行政许可法》和《国务院对确需保留的行政审批项目设定行政许可的决定》的规定，现将许可的汽车、摩托车、三轮汽车和低速货车生产企业及产品（第283批）予以公告。
附件：道路机动车辆生产企业及产品（第283批）
2016年4月28日附件
道路机动车辆生产企业及产品
（第283批）
第一部分新产品。
XZJ5416JQZ50K型汽车起重机
前悬/后悬(mm)
2330/2150,2330/2200,2380/2150,2380/2200
最高车速(km/h)
80
车辆识别代码
LXGCPA41×××××××××
底盘型号
XZJ5416JQZ50K二类徐州工程机械集团有限公司
发动机型号
发动机生产企业
排量
功率
WD615.334
中国重型汽车集团有限公司
9726
247
燃料种类
柴油
排放标准
GB3847-2005,GB17691-2005国Ⅲ
轴数
4
轮胎数
12
轴距
1470+4105+1350
轮胎规格
12.00-20,12.00-24,12.00R24,12.00R20
轴荷
7500/7500/26000(并装双轴)
前轮距
2304/2304
钢板弹簧片数
8/8/14,8/8/-
XZJ5416JQZ50K型汽车起重机
车辆型号
XZJ5416JQZ50K型汽车起重机
公告批次
224
企业名称
徐州工程机械集团有限公司
产品商标
徐工牌
外形尺寸(mm)
13750,13770×2800×3520,3570
总质量(Kg)
41000
货厢尺寸(mm)
××
额定载质量(Kg)
接近/离去角
17/5
其它
当选装轮胎规格为12.00-20和12.00R20轮胎时,外形尺寸长:13750mm,外形尺寸高:3520mm,后悬:2150mm,前伸:2315mm,后伸:30mm。当选装轮胎规格为12.00-24和12.00R24轮胎时,外形尺寸长:13770mm,外形尺寸高:3570mm,后悬:2200mm,前伸:2315mm,后伸:0mm。当选装南京徐工汽车制造有限公司生产的JSQXGS-Ⅱ型驾驶室后,接近角:16度,前悬:2380mm,前伸:2265mm。
徐工随车起重机-清障设备
徐工随车起重机-清障设备目录平板清障车 (1)XZJ5060TQZ (2)XZJ5070TQZ (3)XZJ5071TQZ (4)吊托分离型 (5)XZJ5320TQZ (5)XZJ5540TQZFFZ (6)XZJ5320TQZ (7)XZJ5250TQZZFZ (8)吊托组合型 (9)XZJ5061TQZ (10)XZJ5160TQZDF (11)平板清障车徐工牌平板型清障车最显著地特点是装备有一套性能先进、可自动伸缩倾斜的平台系统，可安全、可靠、及时、灵活地背托清理各类事故、违章车辆，是繁华市区交通管理的重要装备。
其具备“一拖二”的超能力，可节省更多人力、物力成本。
公司现有产品规格有6吨、7吨等多个品种，该车液压系统设计先进，阀类安全可靠，配备多种附具，可灵活处理不同类型的车辆。
专利化的速换滑轮组机构使操作更加便捷。
1. 装备一套可伸缩、可倾斜的性能先进、可自动装卸的平台系统，具备“背托、托拖”两项强大功能，可节省更多人力2. 主要部件全部采用高强度钢板，通过折弯成型，承重性能好、抗压能力强；3. 二氧化碳保护焊，既保证了焊缝强度和质量，又保证了焊缝表面的圆滑美观；4. 双向联动中央控制操作阀，让操作变得更简单、高效；5. 液压系统采用24°锥液压密封工艺，关键液压件均为进口件6. 平板设有限位装置，使车辆运行更加平稳、安全；7. 匹配多种附具，可灵活处理不同类型的车辆；1. 装备一套可伸缩、可倾斜的性能先进、可自动装卸的平台系统，具备“背托、托拖”两项强大功能，可节省更多人力2. 主要部件全部采用高强度钢板，通过折弯成型，承重性能好、抗压能力强；3. 二氧化碳保护焊，既保证了焊缝强度和质量，又保证了焊缝表面的圆滑美观；4. 双向联动中央控制操作阀，让操作变得更简单、高效；5. 液压系统采用24°锥液压密封工艺，关键液压件均为进口件6. 平板设有限位装置，使车辆运行更加平稳、安全；7. 匹配多种附具，可灵活处理不同类型的车辆；1. 装备一套可伸缩、可倾斜的性能先进、可自动装卸的平台系统，具备“背托、托拖”两项强大功能，可节省更多人力2. 主要部件全部采用高强度钢板，通过折弯成型，承重性能好、抗压能力强；3. 二氧化碳保护焊，既保证了焊缝强度和质量，又保证了焊缝表面的圆滑美观；4. 双向联动中央控制操作阀，让操作变得更简单、高效；5. 液压系统采用24°锥液压密封工艺，关键液压件均为进口件6. 平板设有限位装置，使车辆运行更加平稳、安全；7. 匹配多种附具，可灵活处理不同类型的车辆；吊托分离型徐工牌托吊分离型清障车是结合国内外先进技术而设计的产品，通过对底盘、专用装置等关键部件进行有限元分析并进行优化设计及改良，使其起重、托举能力和安全稳定性等方面的性能得到了充分的发挥。
25吨吊车参数表
徐工QY25E 25吨吊车参数表（主臂起重性能表）从以上参数表得出：25吨吊车主臂仰角在65度时，加上副臂可吊重量(1.5-0.25-0.05) =1.2 吨，最大起吊高度是sin65°X (15+32)-2=40 米。
在组排构架柱及横梁施工中，吊车工作幅度一般在3〜10米之间，起吊重量在1.7〜2.5 吨之间,起吊高度在10.5〜29.12米之间，完全满足组排和卸车工作需要。
3.2、工器具的选用3.2.1吊索选用吊索与构件的夹角一般不应小于30度,通常采用45度〜60度，以减小吊索对构件产生的水平压力。
卸车和组排时使用钢丝绳：构架柱2根钢丝绳，，按45度考虑直径为24mm吊装构架柱时使用2根钢丝绳,直径为28mm吊装横梁时使用2根钢丝绳,直径15mm钢丝绳的允许拉力计算Fg =a x Fg* k式中:Fg ---- 钢丝绳的允许拉力（kN）;Fg-----钢丝绳的钢丝破断拉力总和（kN）;a ----- 换算系数（0.82）;k——钢丝绳的安全系数（8）钢丝绳的技术数据表:吊索拉力计算：F=Gr- n cos BF----- 一根吊索的拉力；G ---- 构件重量；n-----选用的吊索数；B -----吊索与垂直线之间的夹角。
如G= 3吨，n = 2,B = 90- = 30,求根吊索的拉力值?F=G^ ncos B= 3宁2X 0.866 = 1.73 kN由上计算例子结合本工程最大吊装、构架柱横梁重量和上述钢丝绳的技术数据表，可知一根吊索的拉力值远小于钢丝绳的破断拉力值（kN）。
吊重物用钢丝绳根数和直径选用表注：本表采用6x37+1钢丝绳，钢丝极限强度为1550牛/毫米2,安全系数k=8根据上表计算成果，在满足要求的情况下，尽量减少钢丝绳型号及提高安全系数，本工程吊装用钢丝绳使用公称直径为15mm、24.0mm、28.0mm的钢丝绳进行吊装作业。
3.2.2吊装设备和工器具汇总表（注：范文素材和资料部分来自网络，供参考。
徐工牌XZJ5254JSQ型随车起重运输车
准拖挂车总质量
驾驶室准乘人数
2,3
载质量利用系数
接近角/离去角
20/13,20/10
前悬/后悬
1460/2850,1460/3450
轴数
3
轴距
5350+1300,5700+1300
轴荷
6990/17910(并装双轴)
最高车速
90
其它
选装上车起重机型式为折臂式起重机型号、额定起升质量及重量分别为(Kg): SQ12S:12000,4600,SQ12Z:12000,4400,SQ10S:10000,3800, SQ10Z:10000,3500,当外形长度尺寸10960(mm)时参数对应关系为:货厢栏板内尺寸长(mm):7200,7300,7350,7450,整备质量(Kg):15645,15445,14845,14545,额定载质量(Kg): 9125,9325,9925,10225(驾驶室准乘人数为2人), 9060,9260,9860,10160(驾驶室准乘人数为3人)/离去角:13/后悬: 2850,当外形长度尺寸11960(mm)时参数对应关系为:货厢栏板内尺寸长(mm):8200,8300,8350,8450,整备质量(Kg):16085,15885,15285,14985,额定载质量(Kg):8685,8885,9485,9785(驾驶室准乘人数为2人),8620,8820,9420,9720(驾驶室准乘人数为3人)/离去角:10/后悬: 3450;额定载质量(kg)还可为:9785,8620,8820,9420,9720..货厢长(mm)还可为:8350,8450.额定质量(kg)还可为:10160,8685,8885,9485.整备质量(kg)还可为:15285,14985.随底盘选装前下视镜安装位置。侧、后防护装置为金属护栏,材质Q235,连接方式为焊接连接,后部防护断面高度:100mm,断面宽:35mm,离地高度:500mm。
最全的吊车性能表
吊车性能表目录1.0吊车类 (1)1.18T加腾汽车吊（QY8型汽车吊性能与此相似） (1)1.216T加腾汽车吊（7.2M付杆允吊2T） (1)1.320T长江汽车吊 (2)1.425T多田野汽车吊 (2)1.525T越野汽车吊（美产） (4)1.630T加腾汽车吊 (5)1.740T加腾汽车吊 (6)1.845T加腾汽车吊 (7)1.9QY50全液压汽车起重机(徐州工程机械股份有限公司)清江石化厂自备车 (8)1.1050T多田野汽车吊(国内组装) (10)1.1150T多田野汽车吊 (11)1.1250T越野汽车吊（日产） (12)1.1360T加腾汽车吊 (13)1.1480T加腾汽车吊 (14)1.1580T越野汽车吊（美产） (15)1.16100T多田野汽车吊 (17)1.17120加腾汽车吊 (17)1.18125T汽车吊（日产神户、格构式扒杆、28T配重） (18)1.19130T多田野汽车吊（19T配重） (19)1.20150T越野汽车吊（美产） (22)1.21150T履带吊（日产5170A型、格构式扒杆） (23)1.22160T克虏伯越野汽车吊（45T配重、360°范围、8.575＊8.2） (26)1.23200T克虏伯越野汽车吊（60T配重、8。
65＊8。
6） (29)1.24250T德马格履带吊（格构式扒杆） (29)1.25270T履带吊（美产M－250格构式扒杆） (32)1.26300T德玛格履带吊(、120T配重) (34)1.27300T德马格汽车吊（格构式扒杆） (34)1.28300T利勃海尔汽车吊（伸缩式扒杆，90T配重共有70米副杆） (35)1.29500T德马格汽车吊（148T配重15.5M*15.5M14M*14M） (37)1.30德产LR128履带吊（280吨） (38)1.31200T汽车吊(GROVE、GMK5200) (40)1.0吊车类1.1 8T加腾汽车吊（QY8型汽车吊性能与此相似）1.2 16T加腾汽车吊（7.2M付杆允吊2T）1.3 20T长江汽车吊1.4 25T多田野汽车吊在前方区域作业时1.5 25T越野汽车吊（美产）1.9 QY50全液压汽车起重机(徐州工程机械股份有限公司)清江石化厂自备车基本参数起重机最大起重量工作幅度3米时为50000公斤主臂4节主臂11-33.5米总长约13655毫米总宽约2750毫米总高约3475毫米总重约38900公斤前桥约3300公斤后桥约5600公斤行车速度(最大) 计算值71公里/小时1.10 50T多田野汽车吊(国内组装)1.11 50T多田野汽车吊1.12 50T 越野汽车吊（日产）1.15 80T越野汽车吊（美产）1.16 100T多田野汽车吊1.17 120加腾汽车吊海尔汽车吊(见笔记本)1.18 125T汽车吊（日产神户、格构式扒杆、28T配重）1.19 130T多田野汽车吊（19T配重）130T多田野汽车吊（10T配重）130T多田野汽车吊（0T配重）1.20 150T越野汽车吊（美产）1.21 150T履带吊（日产5170A型、格构式扒杆）1.22 160T克虏伯越野汽车吊（45T配重、360°范围、8.575×8.2）1.23 200T克虏伯越野汽车吊（60T配重、8.65×8.6）1.24 250T德马格履带吊（格构式扒杆）250T履带吊付臂性能1.25 270T履带吊（美产M－250格构式扒杆）1.26 300T德玛格履带吊(、120T配重)1.27 300T德马格汽车吊（格构式扒杆）1.28 300T利勃海尔汽车吊（伸缩式扒杆，90T配重共有70米副杆）1.29 500T德马格汽车吊（148T配重15.5M×15.5M 14M×14M）1.30 德产LR128履带吊（280吨）1.31 200T汽车吊(GROVE、GMK5200)Welcome To Download !!!欢迎您的下载，资料仅供参考！。
随车吊车型号识别
随车吊车型号识别随车吊车型号识别随车起重机是一种安装在普通载货汽车上的起重装置，集起重、运输为一体的新吊车型号高效起重运输装备，该种产品在发达国家的使用已经非常普遍。
近年来，随着我国国民经济的快速发展，物流、运输业的迅速崛起，随车起重机以其快速、灵活、高效、便捷、装卸运输合二为一的优势被越来越多用户所认识并接受，应用领域不断扩张，不仅在交通运输、电信电力、油田码头、市政园林、计量检测、市政作业、石油开采、铁路吊装等传统行业上大显身手，添加了附加装置的变形产品还被广泛应用于消防、军队、非开挖作业、工程抢险等行业，显示出其越来越广泛应用领域和无可比拟的实用价值。
目前我国的随车起重机吊车吊车型号号主要有徐州徐工、中联重科、宇通重工、湖北东风等，下面以徐州徐工随车起重机为例，给大家简单的介绍一下随车起重机吊车吊车型号号的识别方法。
一般来说，工程起重机的吊车吊车型号号都是“类别+参数”组成，随车起重机当然也是。
例如徐工“SQ625ZK6Q吊车型号随车起重机”，它前面的SQ代表随车起重机，“625ZK6Q”是它的参数。
而参数部分各厂商可能都有自己的定义，但大致却差不多，继续以徐工的为例，其随车起重机吊车吊车型号号的参数有5个部分：“X1-X2-X3-X4-X5”，前面再加上起重机的类别“SQ”共6个部分组成，详细见下图：参数第一部分X1代表它的起重级别，如果是直臂式随车起重机，则X1代表它最大的起重质量（单位：吨T）；如果是折臂式随车起重机，则X1代表它最大的起重力矩（单位：k N.M），如“SQ625ZK6Q”表示它最大的起重力矩为625kN.M或62.5T.M。
参数第二部分X2代表它的起重臂的类吊车型号，“S”代表“直臂式”，“Z”代表“折臂式”。
上面的“SQ625ZK6Q”当然也能看出是它是折臂式的。
参数第三部分X3代表它的产品系列，目前徐工随车起重机都是“K”系列产品。
参数第四部分X4代表起重臂的可伸缩臂数，由1节臂到6节臂不等，节臂越多当然起重的高度就越高，灵活性也更好。
徐工随车起重机使用说明书
Operation and Maintenance ManualXCMG Xuzhou Truck-mounted Crane Co.,Ltd！C a u t i o n：R e a d t h i s m a n u a l c a r e f u l l y b e f o r e o p e r a t i n g, k e e p t h i s m a n u a l i n t h e c a b f o r f u t u r e r e f e r e n c eMake sure that do not refit the machine or replace its parts with non-original without authorization and permission of manufacturer, and therefore manufacturer has no responsibility for the bad result arising from the reasons mentioned above！All the specification, annex, operating and maintenance are subject to technical modification without notice.Executive standard QC/T459-2004.Copyright：XCMG Xuzhou Truck-mounted Crane Co., Ltd.Printing date:2005.9Address：No. 55 Tuolanshan road, Xuzhou economic development zone, Jiangsu ProvincePost Code：221004List of section:This Manual comprises 8 sections. Each section is described as follows:A General information：This section contains important general information intended toacquaint you with the machine, as well as data for the exact identification.The manufacturer in the manual is XCMG Xuzhou Truck-mounted Crane LtdThe operate instruments are designed by manufacturer.NOTICE：You should notice the following points when check the machine.1. The requirement of the manual description.2.The specification, rated capacity and other information contained in the manual refer tothe max capacity of the crane ,The capacity of crane will be reduced if the truck, ship, flat vehicle to be matched crane have not enough stability, the capacity of the crane will be reduced ,it should be defined again.3.do not perform weld and tamper with electrical or hydraulic equipment and replace partswith anything but original spares and to remove protection guards and devices.4.maintenance should be done as request and at the specified intervals.C.03 Requirement for rope use (13)C.04 General description of safety rules. (13)C.05 Safety devices (17)C.05.1 Lock device on fixed legs (17)C.05.2 Valves on hydraulic cylinders (17)C.05.3 Anti-rotation device (17)C.06 Forecast risk and unforecast risk area (18)D.00 Operator (18)D.01 Essential requirements (18)D.02 Duties and Responsibilities (19)D.03 Control stations (19)E.00 Control devices (19)E.01 Oil level indicator (19)E.02 Crane operation controls (19)E.02.1 Boom, column and lift machine control lever (20)E.02.2 Stabilizer control lever (21)F.00 Operating instruction (22)F.01 Notice before operating (22)F.02 Start-up operations (23)F.03 Stabilizing the crane (23)F.04 Opening the crane (23)F.05 Operating telescopic boom (25)F.06 Closing the crane (25)H.12 Disassembly (35)Notice: giving the operator information that danger for structure or goods.A.03 Crane type & meaningA.04 Crane nameplateNameplate is located on the crane column and contains the follow details:1.Crane type2.max lifting moment3.delivery date4.delivery NoA.06 Main parts name of the crane1.hook group2.telescopic boom（ tree）3.base boom4. telescopic cylinder5. indicator6. winch7. derricking cylinder 8.column 9. slewing base10. active leg 11. vertical leg cylinder 12. controls13. slewing motor 14. slewing reducer 15. bracket16. horizontal leg cylinderB.04 Movement speedremark ：1. The values given refer to crane movements without load on hook and to the rateddisplacement of the pump.SortItemUnit ValueWorking dataBoom telescoping speedExtend at the whole route s 39 Retract at the whole route s 16 Boom derricking speedLifting boom at the route s31Dropping boom at the wholeroutes 16 Vertical leg cylinder telescoping speed Extend at the whole route s 13 Retract at the whole route s 4 Horizontal leg cylinder telescoping speedExtend at the whole route s 10 Retract at the whole routes 7 Slewing speed r/min ≤3 Slewing angle ° Slewing continousSingle rope lifting speedm/min35SQ10SK3Q Overall dimensionsB.06 Boom working rangeThis page shows the dimensions of the crane with the boom extend/retract completely in their horizontal position.CAUTION：1.you can’t lift the max rated load in the figure until the leg cylinder is supported on the firmly ground .the max rated load including hook, pulley （85Kg）and wire cable.2.working radius refer to the boom actual radius with load.3.The crane is operated within 180 degree when boom is in front of the truck, the load value in the figure will take twenty five percent off it.4. the crane’s performance characteristics will be down as a result of combination with a notentirely suitable vehicle, several values may not correspond to the data given below.rope must be changed to six parts line.C.00 Safety rules & deviceC.01 Working condition· Do not working under the power lines Unless keep the min distance of 5 m from it and other provisions apply in the area in which you are operating the crane .·the ground of working must be hard and level ,the grade less than 1:20 and the surface not sinkC.02 Environment conditionBefore using the crane, always assess the ambient conditions (wind, temperature, risk oflighting) in order to work in safety.area ’in the below figure.The crane must be stabilized on firm ground. When working on soft or yielding ground you must increase the load-bearing area by placing a stabilizer support plate between the base of the stabilizer leg and the ground in order to distribute the load sufficiently. Do not operate the crane close to ditches or on soft, yielding ground.•You must know, at least approximately, the weight of the load you intend to lift, and the load not exceed the indicated value in figure.•Use the controls on the same side as the load so as to ensure maximum visibility.•Do not use the crane to lift persons.•Before moving the vehicle, the crane must be retracted and locked completely.C.05.3 Anti-rotation deviceSeveral warning labels are affixed to your machine. Be sure to refer to the warning labels on the pin shaft bush side of base when operating your machine; be sure to pull out anti-rotation pin shaft before operation of the machine, and insert it in the pin shaft hole of base after work is finished.In addition,keep pin shaft locked when travelling of the machine.D.01 Essential requirementsAny person using or operating the crane must be competent to do so and must satisfy the following requirements:PhysicalGood eyesight, hearing, coordination and the ability to perform safely all the tasks required to operate the crane. He must not be affected by disorders or disabilities and his faculties must not be impaired by the taking of drugs and/or alcohol.MentalAbility to understand and apply the rules, regulations and safety precautions. He must be alert and use his judgment to ensure his own safety and that of others .He must want to do the job correctly with mental condition.EmotionalHe must be calm, able to withstand stress and use his judgment to assess his physical and mental condition.TrainingHe must have read, studied and understood this manual, as well as the charts and diagrams and the warning plates and notices. Prior to beginning any lifting operation with the crane, he must be familiar with the use of the controls and the associated movements, and must have carried out dry runs without any load applied.He must have a license(if required by law).Recommended clothing: Safety helmet, gloves, accident-prevention shoes, protective goggles.E.02 Crane operation controlsThere is a rotary valve control lever 5 on the stabilizer controlsShift the lever 5 to the position A to control the stabilizer (including lever 1,2,3 and 4)Shift the lever 5 to the position B to control the column and boom and lift machine(including lever6,7,8 and 9)6.column control leverPosition A：slewing with clockwise Position B：slewing with anticlockwise 7. boom derricking control lever Position A： upPosition B： down8.wire cable control leverPosition A： upPosition B： down9.boom telescoping control lever Position A： extendPosition B： retractCrane control lever（right）Position A： extendPosition B： retractE.02.2 Stabilizer control leverCrane control lever（left）Position A： extendPosition B： retract2—right horizontal cylinder control leverPosition B： retract2—right horizontal cylinder control leverPosition A： extendPosition B： retract3—right vertical leg cylinder control leverPosition A： extendPosition B： retract4—left vertical leg cylinder control leverPosition A： extendPosition B： retractF.00 Operating instructionF.01 Notice before operatingDanger：1. Do not use the crane unless the stabilizer opened and correctly locked in place.2. Before connect PTO, you should check if all levers are in their neutralposition.3.check the tank stop valve if is open before start the crane, the oil pump will bedamaged if it not opened.Warning：Before starting work with the crane, make sure you have enough fuel for the truck to avoid a forced stop during a manoeuvre and check that the battery is ingood condition so that you can restart the truck if a forced stop occur.Caution：Before using the crane, always check the function of safety devices on the machine are correct.4.lock the active legs with locking device.5.extend the vertical leg cylinder by shift the lever 3 and 4 in the direction indicated A.6 Shift the selector valve lever to the crane position which on the indicator plate aftersupport the crane.7 open the craneNotice :the truck wheels and leg cylinder should be kept contact with ground and extend the active leg fully.F.04 Opening the craneThis chapter describes all the movements and the exact sequence of operations for thecorrect opening and use of the crane.lifting machine :lifting hook by shift lever 8 in the direction indicated arrow A, on the contrary, the hook will be down by shift it in the direction indicated arrow B.without swinging. Be careful not to run the load against parts of the crane or the truck.To increase the crane’s working life, Retracting the boom fully before swing itWhen a load is on the hook, don’t perform the manoeuvres start and stop abruptly, because this will bring out necessary stress for structureTo increase the slide pad’s working life, avoid telescoping boom when a load is on the hookF.06 Closing the craneClosing the telescoping boom：Slewing the column clockwise by shift lever 6 in the direction indicated arrow A ,on the contrary, the column will be slewed for anti-clockwise by shift lever 6 in direction indicated by the arrow B.Notice :fastening the hook after closing boom to prevent it from swinging.Closing leg cylinder1.shift the selector valve to the leg position which on the indicator plate2.open the lock device on the active leg3. retract left and right vertical leg cylinder by shift the control lever 3 and 4 in thedirection indicated arrow B4.retract left and right horizontal leg cylinder by shift control lever 1 and 2 in thedirection indicated arrow B5.close the PTOF.07 Maintenance the crane:The crane should be checked regularly , check parts especially check the function of the safety device if in well states.1. All pipes & hoses should be in well condition, without any leak.2. Oil level should be between the lowest & highest signed position.G.00 Analysis & eliminate for general faultsfaults causation eliminateVibrations in crane cylinder; boom extension jerk during initial maneuver 。
各种吊车选型大全
吊车选型
《手册》
中华人民共和国颁布
赵利平监制
1
目
录
全液压汽车起重机系列.....................................................................................................................................................10 QY130K 汽车起重机................................................................................................................................................. 10 QY100K 汽车起重机................................................................................................................................................. 12 QY80K 汽车起重机................................................................................................................................................... 13 QY70K 汽车起重机..............................................................
徐工随车吊技术参数
SQ16ZK4Q
全液压、全回转
SQ10SK3Q
14/（M）
12/（M）
全液压、全回转
SQ12SK3Q
/16（M）
/14（M）
全液压、全回转
SQ14SK4Q
全液压、全回转
SQ16SK4Q
全液压、全回转
精心搜集整理，只为你的需要
徐工牌随车技术参数表
直臂式吊机
折臂式吊机
型号
举升高度（米）
工作半径（米）
备注
型号
举升高度（米）
工作半径（米）
备注
SQ2SK1Q
全回转
SQ2ZK1
齿条缸
SQ2SK2Q
9
全回转
齿条缸
齿条缸
齿条缸
齿条缸
SQ4ZK2
齿条缸
全回转
SQ5ZK2Q
10
8
全液压、全回转
全回转
SQ5ZK3Q
全液压、全回转
SQ4SK2Q
全回转
8
全液压、全回转
SQ4SK3Q
11
全回转
全液压、全回转
SQ5SK2Q
全液压、全回转
SQ8ZK3Q
全液压、全回转
SQ5SK3Q
11
全液压、全回转
SQ10ZK3Q
全液压、全回转
全液压、全回转
SQ12ZQ14ZK4Q
全液压、全回转
SQ8SK3Q
/15（M）
/13（M）
25K_1徐工汽车起重机技术参数
QY25K- Ⅰ汽车起重机技术规格伸 缩臂 汽车 式起 重机 Ⅰ；最大额定起重量： 25t ；徐工设计、制造，全头驾驶室，3 桥底盘，驱动 /转向： 6×4×2 1.1、车架徐工设计、制造，优化结构设计，防扭转箱型结构，高强度钢材。
支腿箱体位于 1 桥和 2 桥之间以及车架后端。
具有前后牵引挂钩1.2、底盘发动机制造商：上海柴油机股份有限公司； 型 号： SC8DK280Q3 （东风牌）；型 式：直列六缸、水冷却、蜗轮增压、电控高压共轨、压燃式柴油发动机； 环保性：符合欧洲Ⅲ标准燃料箱容量：约 300L1.3、动力传动系统 1.3.1 变速箱机械操纵， 6 档变速箱，控制后桥驱动。
1.3.2 车桥高强度承载桥，维护方便。
第一桥：单胎，转向但不驱动； 第二桥：双胎，驱动但不转向。
一级主减速加轮边减速； 第三桥：双胎，驱动但不转向。
一级主减速加轮边减速。
1.3.3 驱动轴 驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。
维护简便，方便拆卸和安 装。
1.4、全桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器； 后悬架：双轴平衡、纵置板簧式，板簧与推力杆导向。
1.5、转向 机械式转向机构，带有液压助力。
方向盘位置可调。
一、技术介绍1、底盘部分型号 :QY25K-1.6、轮胎斜交轮胎，适用于重型汽车，通用性强。
标配1 个备胎。
1.7、制动行车制动：脚踏板操纵的双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上；驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用；辅助制动：发动机排气制动。
1.8、底盘驾驶室新型豪华全宽驾驶室，配CD 音响，可调式座椅和方向盘，大视野后视镜，电控洗窗器，电子门窗升降器。
空调：标配暖风和单冷空调。
1.9 、液压系统四联齿轮泵通过取力器联接至发动机，控制辅助转向、下车液压支腿。
1.10、液压支腿“ H”型支腿，4 点支撑，水平和垂直支腿全液压操纵，底盘两侧装有操纵手柄，操纵手柄旁装有水平仪和油门操纵开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8/9
前轮距
1986
燃料种类
柴油
后轮距
1860/1860
排放标准
GB3847-2005,GB17691-2005国Ⅲ
发动机型号
发动机生产企业
排量
功率
C260 33
东风康明斯发动机有限公司
8300
191
【底盘技术参数】
底盘型号
DFL1250A9
底盘名称
载货汽车底盘
商标名称
东风牌
生产企业
东风汽车有限公司
外形尺寸
10460,10810,10640,10990,11080,11430×2480×3030,3600,3690
轮胎数
10
接近角/离去角
20/16,15,13
轮胎规格
10.00-20,10.00R20,11.00-20,11.00R20
徐工牌XZJ5254JSQ型随车起重运输车
【主要技术参数】
产品商标
徐工牌
公告批次
232
产品名称
XZJ5254JSQ型随车起重运输车
产品号
ZH8NC3NL06K
ቤተ መጻሕፍቲ ባይዱ总质量
24900
罐体容积
额定载质量
9125,9325,9925,10225,9060,9260,9860,10160,8685,8885,9485
准拖挂车总质量
驾驶室准乘人数
2,3
载质量利用系数
接近角/离去角
20/13,20/10
前悬/后悬
1460/2850,1460/3450
轴数
3
轴距
5350+1300,5700+1300
轴荷
6990/17910(并装双轴)
最高车速
90
其它
选装上车起重机型式为折臂式起重机型号、额定起升质量及重量分别为(Kg): SQ12S:12000,4600,SQ12Z:12000,4400,SQ10S:10000,3800, SQ10Z:10000,3500,当外形长度尺寸10960(mm)时参数对应关系为:货厢栏板内尺寸长(mm):7200,7300,7350,7450,整备质量(Kg):15645,15445,14845,14545,额定载质量(Kg): 9125,9325,9925,10225(驾驶室准乘人数为2人), 9060,9260,9860,10160(驾驶室准乘人数为3人)/离去角:13/后悬: 2850,当外形长度尺寸11960(mm)时参数对应关系为:货厢栏板内尺寸长(mm):8200,8300,8350,8450,整备质量(Kg):16085,15885,15285,14985,额定载质量(Kg):8685,8885,9485,9785(驾驶室准乘人数为2人),8620,8820,9420,9720(驾驶室准乘人数为3人)/离去角:10/后悬: 3450;额定载质量(kg)还可为:9785,8620,8820,9420,9720..货厢长(mm)还可为:8350,8450.额定质量(kg)还可为:10160,8685,8885,9485.整备质量(kg)还可为:15285,14985.随底盘选装前下视镜安装位置。侧、后防护装置为金属护栏,材质Q235,连接方式为焊接连接,后部防护断面高度:100mm,断面宽:35mm,离地高度:500mm。
外形尺寸
10960,11960×2500×3800,3790,3640,3630
整备质量
15645,15445,14845,14545,16085,15885,15285,14985
货厢尺寸
7000,7300,7350,7400,8000,8300,8150,8450×2294×800,550
额定载客
