温度检测系统方案设计
仓库温湿度监测系统设计本科毕业论文
仓库温湿度监测系统设计本科毕业论文研究课题:仓库温湿度监测系统设计研究方案:一、引言:仓储行业对于温湿度的监测十分重要,对于一些特定的货物,如食品、药品等,温湿度的变化都会对其质量产生重要影响。
设计一套仓库温湿度监测系统,可以实时地监测温湿度数据,并进行分析与提取,对于提高仓储物品的质量和管理效率具有重要意义。
本文旨在探讨仓库温湿度监测系统设计的关键技术及实施情况,并为解决实际问题提供参考。
二、研究目标:1. 设计一个集温湿度采集、传输与分析为一体的仓库温湿度监测系统。
2. 通过采集的温湿度数据,结合已有研究成果,提出新的观点和方法,并对数据进行分析得出结论。
3. 探索更准确、稳定的温湿度监测技术,并建立相应的模型和算法。
三、方案实施情况:1. 硬件设计:a. 选择合适的传感器,可通过数字接口与主控板连接,并能准确地测量仓库内的温湿度。
b. 设计合适的电源供应系统,保证传感器和主控板的正常工作。
c. 开发合适的数据存储与传输模块,实现温湿度数据的存储与传输。
2. 软件设计:a. 完成主控板的固件开发,实现温湿度数据的采集、处理与传输。
b. 开发后台数据库和管理系统,实现温湿度数据的存储、管理与分析。
c. 设计用户界面与工具,方便用户实时地查看仓库温湿度数据,并进行数据分析与决策。
3. 实验环境与调试:a. 确定实验环境,建立标准的温湿度模拟环境。
b. 进行传感器的校准与测试,确保测量准确性。
c. 进行实验数据的采集与传输测试,验证系统的稳定性与可靠性。
四、数据采集与分析:1. 根据实验与调试所得的数据,使用合适的数据采集工具进行记录。
2. 对采集到的温湿度数据进行整理与分析,采用统计学方法和图表可视化工具,得出数据的基本特征与规律。
五、结论:通过本次实验与调研,我们成功地设计出了一套仓库温湿度监测系统,能够实时地采集、传输和分析仓库内的温湿度数据。
在已有研究成果的基础上,我们提出了一些新的观点和方法,并对数据进行了深入分析。
无线测温系统技术方案
无线测温系统技术方案一、项目背景随着物联网、5G等技术的迅速发展,智能生产在工业领域中受到了越来越多的重视。
在现代化工业中,监控生产过程中各种物理量的变化,保持生产过程的稳定,是十分关键的一环。
其中,温度是生产过程中最为关键的监测参数之一。
在一些特殊的工业领域中,温度甚至关系到工艺的成功与否。
因此,温度监测技术在工业生产中的作用愈加重要。
传统的温度检测设备需要对被监测的物体进行接触式测温,甚至需要人工对工控机进行温度读数,存在设备使用不便、精度低、安全隐患等问题。
针对这些问题,我们提出了一种无线测温系统技术方案,从而解决接触式测温、低精度、可靠性差等问题,实现对工业生产中的温度进行快速、准确、稳定的监测。
二、方案简介无线测温系统方案主要由无线温度传感器、数据采集器、通信模块、服务器端软件等组成。
传感器负责测量被监测物体的温度,并将数据通过无线网络传输给数据采集器。
数据采集器将传感器采集到的数据进行处理,包括数据分析、存储和传输。
通信模块主要完成数据的无线传输工作。
服务器端软件则负责对温度数据进行管理和分析,同时提供可视化的界面给用户查看数据。
1. 无线温度传感器无线温度传感器是无线测温系统中最核心的部件。
本方案采用了高精度的数字温度传感器宋景远_SHT30 ,广泛应用于冷链物流、数码产品、医疗监护、气象气象、绿植种植、仓储物流、智能家居等领域,精度可达到±0.2℃,并且具有抗干扰性和稳定性强、精度高、使用寿命长等优点。
该传感器采用I2C总线协议与数据采集器通信,结合微处理器的控制技术,可以实现无线传递温度采集数据。
2. 数据采集器数据采集器负责收集、处理和传输传感器采集到的数据。
在本方案中,数据采集器采用树莓派3B+作为控制模块,树莓派配备了实时时钟、以太网与WiFi通信模块、4个USB接口、HDMI接口等,能够满足日常工业生产上的数据存储、网络通讯等需要。
同时,采用Linux操作系统能够实现定时采集、数据传输、数据存储等操作。
机房温湿度检测监控系统设计与实现
机房温湿度检测监控系统设计与实现在现代社会中,随着计算机的普及和信息化技术的发展,机房作为承载着各种网络设备的重要空间,其安全性和稳定性越来越受到关注。
在机房的日常维护中,温湿度的监测是非常重要的,因为温湿度过高或者过低会对机房设备的正常运行产生不良影响,甚至会导致数据丢失或者设备损坏。
因此,设计一套可靠的温湿度检测监控系统显得尤为必要。
一、系统的需求分析为了设计一套高效可靠的温湿度检测监控系统,我们需要首先进行系统的需求分析。
在分析过程中,需要考虑的因素包括:监测精度、监测范围、数据传输方式、数据存储方式、报警机制等等。
1. 监测精度监测精度是指监测设备测量出的温湿度数据与实际情况的误差程度。
在机房环境中,变化幅度较大,因此需要一个具有高精度的监测设备来确保数据的准确性。
2. 监测范围一般情况下,机房内温湿度的变化范围不大,但是为了确保监测的全面性,应该考虑到机房各个角落的监测。
3. 数据传输方式数据传输方式一般有有线和无线两种方式,有线连接一般采用网线连接,在距离较近的情况下可靠性较高;无线连接通过无线网络连接,具有超长传输距离特点,可支持遥控功能。
4. 数据存储方式对于温湿度监测数据,我们需要对其进行长期的存储。
因此,需要一个高效可靠的数据存储方式来确保数据的安全性。
5. 报警机制当温湿度数据超出设定阈值时,需要及时发生报警,以便管理员及时采取措施。
因此,报警机制是温湿度检测监控系统中比较重要的一项功能。
二、系统的设计方案在进行了需求分析之后,我们需要设计一套符合需求的温湿度检测监控系统。
根据需求分析,我们选用环境参数检测仪作为检测设备,可靠的数据传输方式和存储方式,并且设置了邮件报警机制。
1. 检测设备的选型为了确保监测精度,我们选用了一款高精度的环境参数检测仪,可进行温度、湿度、光照、气压、噪音等参数的监测。
该设备支持通过网线或者无线网络进行连接,能够满足我们的需求。
2. 数据传输方式我们选用了无线WiFi模块作为数据传输方式,可支持远程传输和遥控,保证了数据的实时性和可靠性。
多路温度检测系统的设计与研究
1 绪论温度是一个很重要的物理参数,自然界中任何物理、化学过程都紧密地与温度相联系。
在工业生产过程中,温度检测和控制都直接和安全生产、产品质最、生产效率、节约能源等重大技术经济指标相联系,因此在国民经济的各个领域中都受到普遍重视。
温度检测类仪表作为温度计量工具,也因此得到广泛应用。
随着科学技术的发展,这类仪表的发展也日新月异。
特别是随着计算机技术的迅猛发展,以单片机为主的嵌入式系统已广泛应用于工业控制领域,形成了智能化的测量控制仪器,从而引起了仪器仪表结构的根本性变革。
1.1 温度检测类仪表的现状传统的机械式温度检测仪表在工矿企业中己经有上百年的历史了。
一般均具有指示温度的功能,由于测温原理的不同,不同的仪表在报警、记录、控制变送、远传等方面的性能差别很大。
例如热电阻温度计,它的测温范围是-200℃~650℃,测量准确,可用于低温或温差测量,能够指示报警、远传、控制变送,但维护工作量大并且不能记录;光学温度计测温范围是300℃~3200℃,携带使用方便,价格便宜,但是它只能目测,也就是说必须熟练才能测准,而且不能报警、远传、控制变送。
近年来由于微电子学的进步以及计算机应用的日益广泛,智能化测量控制仪表己经取得了巨大的进展。
我国的单片机开发应用始于80 年代。
在这20 年中单片机应用向纵深发展,技术日趋成熟。
智能仪表在测量过程自动化,测量结果的数据处理以及功能的多样化方面。
都取得了巨大的进展。
目前在研制高精度、高性能、多功能的测量控制仪表时,几乎没有不考虑采用单片机使之成为智能仪表的。
从技术背景来说,硬件集成电路的不断发展和创新也是一个重要因素。
各种集成电路芯片都在朝超大规模、全CMOS 化的方向发展,从而使用户具有了更大选择范围。
这类仪器能够解决许多传统仪器不能或不易解决的问题,同时还能简化仪表电路,提高仪表的可靠性,降低仪表的成本以及加快新产品的开发速度。
智能化控制仪表的整个工作过程都是在软件程序的控制下自动完成的。
AI智慧测温管理系统设计方案 (2)

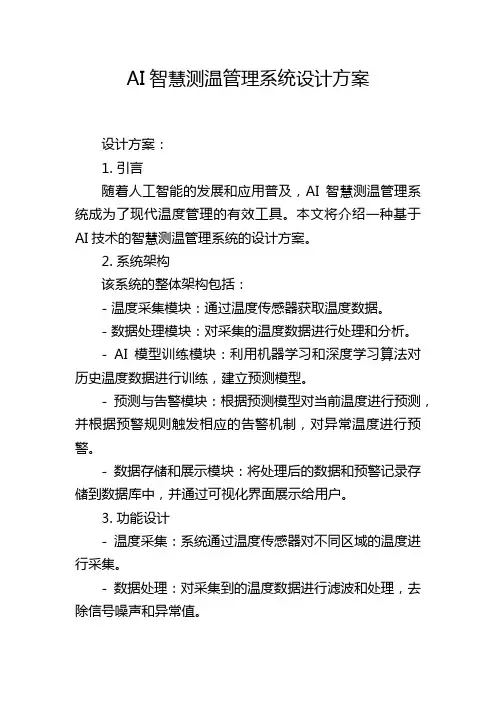

AI智慧测温管理系统设计方案设计方案:1. 引言随着人工智能的发展和应用普及,AI智慧测温管理系统成为了现代温度管理的有效工具。
本文将介绍一种基于AI技术的智慧测温管理系统的设计方案。
2. 系统架构该系统的整体架构包括:- 温度采集模块:通过温度传感器获取温度数据。
- 数据处理模块:对采集的温度数据进行处理和分析。
- AI模型训练模块:利用机器学习和深度学习算法对历史温度数据进行训练,建立预测模型。
- 预测与告警模块:根据预测模型对当前温度进行预测,并根据预警规则触发相应的告警机制,对异常温度进行预警。
- 数据存储和展示模块:将处理后的数据和预警记录存储到数据库中,并通过可视化界面展示给用户。
3. 功能设计- 温度采集:系统通过温度传感器对不同区域的温度进行采集。
- 数据处理:对采集到的温度数据进行滤波和处理,去除信号噪声和异常值。
- 历史数据分析:对历史温度数据进行统计和分析,找出温度变化的规律。
- AI模型训练:将历史数据输入到AI模型中,使用机器学习和深度学习算法进行训练,建立温度预测模型。
- 温度预测:利用预测模型对当前温度进行预测,并与设定的阈值进行比较,判断是否异常。
- 预警机制:当温度异常时,触发相应的预警机制,如发送短信或邮件通知相关人员。
- 数据存储和展示:将处理后的温度数据和预警记录存储到数据库中,并通过可视化界面展示给用户,以便用户查看历史数据和分析温度趋势。
4. 技术实现- 温度采集模块可以使用传感器技术实现,如热敏电阻或红外线传感器,通过串口或无线协议将采集的温度数据传输给数据处理模块。
- 数据处理模块可以使用常见的数据处理算法,如滑动窗口平均或加权平均算法,对采集的温度数据进行平滑处理。
- AI模型训练模块可以使用机器学习和深度学习框架,如TensorFlow或PyTorch,通过构建适当的神经网络模型对历史温度数据进行训练。
- 预测与告警模块可以使用训练好的AI模型对当前温度进行预测,并根据设定的预警规则进行异常判断。
温度检测系统设计报告模板
温度检测系统设计报告模板1. 引言温度检测是现代社会中广泛应用于各个领域的一项重要技术。
不论是工业生产中的温控系统,还是医疗领域中的体温监测,都需要可靠准确的温度检测系统来提供数据支持。
本报告旨在介绍一种基于传感器技术的温度检测系统的设计方案。
2. 系统设计2.1 系统概述本温度检测系统主要由以下几个部分组成:- 传感器模块- 数据采集模块- 数据处理模块- 数据显示模块2.2 传感器模块传感器模块是温度检测系统的核心部分,用于实时感知周围的温度信息。
常见的温度传感器有热电偶、热敏电阻和半导体温度传感器等。
在本设计方案中,我们选择了半导体温度传感器作为主要传感器。
2.3 数据采集模块数据采集模块用于将传感器模块采集到的温度数据进行模拟转数字(A/D)转换,并将其转化为计算机可读的数据传输格式,如数字信号或模拟信号。
常用的数据采集芯片有MAX31855 和ADS1115 等。
2.4 数据处理模块数据处理模块接收从数据采集模块传输过来的温度数据,并进行必要的数据处理和分析。
其中包括常见的数据滤波、校准和温度单位转换等操作。
此外,如果需要实现更复杂的功能,如报警、数据存储等,也可在该模块进行相应的逻辑设计。
2.5 数据显示模块数据显示模块将处理后的温度数据以直观的方式进行展示,供用户实时监测和观察。
常见的数据显示方式包括数码管、液晶屏、计算机图形界面等。
3. 系统实现3.1 硬件实现在硬件实现方面,我们选用了Arduino 控制板作为主控制器,并通过相关传感器模块和数据采集模块与之连接。
具体连接方式可参考相关文档和示例。
3.2 软件实现在软件实现方面,我们采用了Arduino 的开发环境进行程序编写和上传。
具体程序设计涉及到传感器的读取和校准、数据传输和处理,以及数据显示等方面。
4. 系统测试为了验证系统的性能和准确性,我们进行了一系列的系统测试。
首先对传感器模块进行了静态和动态的温度测试,并与标准温度计进行了对比。
高速铁路桥梁温度监测与预警系统设计
高速铁路桥梁温度监测与预警系统设计随着高速铁路建设的不断推进,桥梁作为重要的交通枢纽之一,其安全性和可靠性变得越来越重要。
而桥梁的温度是影响其安全运行的重要因素之一。
因此,设计一套高效的桥梁温度监测与预警系统,对于确保高速铁路桥梁的安全运行具有重要意义。
一、桥梁温度监测系统功能及要求1. 实时采集温度数据:监测系统应具备实时采集桥梁温度数据的功能,通过温度传感器实时记录桥梁的温度变化,确保数据的准确性和及时性。
2. 数据传输与存储:监测系统应具备数据传输和存储功能,可以将采集到的桥梁温度数据传输给后台服务器,并对历史数据进行存储,以便后续数据分析和研究。
3. 温度数据分析与处理:监测系统应具备温度数据的分析和处理功能,通过对历史温度数据的分析,可以了解桥梁温度的变化规律,并对可能引发桥梁损害的温度异常进行预警。
4. 温度预警与报警系统:监测系统应具备温度预警与报警系统,当温度异常超出设定的阈值范围时,监测系统能够及时发出预警信号,提醒相关部门和工作人员采取相应的措施。
二、桥梁温度监测系统的设计方案1. 温度传感器的选择:根据实际需要,选择适合桥梁温度监测的传感器。
考虑到桥梁的复杂环境和温度变化范围较大的特点,宜选择能够较好地适应这些环境的传感器,如光纤传感器、电阻温度计等。
2. 数据传输与存储方案:选择合适的通信方式,将采集到的温度数据传输给后台服务器。
可以采用有线或无线通信技术,如以太网、无线传感网等。
同时,需要选择合适的数据库或存储设备,对温度数据进行存储和管理。
3. 温度数据分析与处理方案:选择合适的数据分析与处理方法,对采集到的温度数据进行分析。
可以采用数据挖掘、机器学习等技术,通过建立温度变化模型,检测温度异常,并对可能造成损害的异常进行预警。
4. 温度预警与报警系统方案:基于温度异常检测的结果,建立相应的预警与报警系统。
当温度异常超过设定的阈值范围时,系统能够及时发出声音、灯光等预警信号,并将预警信息传输给相关部门和责任人员,以便及时采取应对措施。
多点温度检测系统设计论文
多点温度检测系统设计论文一、引言多点温度检测是一种常见的传感器应用技术,在工业控制、环境监测以及医疗领域都有重要的应用。
传统的温度检测系统通常只能测量一个点的温度,无法满足实际需求。
因此,设计一种多点温度检测系统,能够同时测量多个点的温度,对于提高温度检测的精度和效率具有重要的意义。
二、系统设计思想多点温度检测系统的设计思想是通过多个温度传感器进行温度测量,并将测量结果传输给中央控制单元进行数据分析和处理。
系统的设计需要考虑以下几个方面:传感器的选择和布置、通信方式的选择、数据处理算法以及系统的集成与控制。
1.传感器的选择和布置传感器的选择关系到整个系统的性能,常见的温度传感器有热电偶、热敏电阻、半导体温度传感器等。
在选择传感器时需要考虑温度范围、精度要求、响应时间等因素。
传感器的布置也需要考虑被测对象的特点,合理布置传感器可以提高温度测量的准确性。
2.通信方式的选择多点温度检测系统需要将多个传感器的测量结果传输到中央控制单元进行处理和分析。
通信方式的选择需要考虑传输距离、数据传输速率、抗干扰能力等因素。
常见的通信方式包括有线通信和无线通信,根据具体的应用场景选择合适的通信方式。
3.数据处理算法4.系统集成与控制三、系统实施方案在系统实施方案中,需要具体考虑系统的硬件设计和软件开发。
1.硬件设计硬件设计包括传感器的选择和布置、通信模块的选择和接口设计,以及中央控制单元的选取和接口设计。
根据实际需求进行硬件设计,确保系统的稳定性和可靠性。
2.软件开发软件开发包括系统的数据处理算法、通信协议的设计和编程,以及系统的控制逻辑和用户界面的设计。
根据具体的应用需求进行软件开发,确保系统的易用性和性能优化。
四、系统实验和测试在系统实验和测试中,需要对系统的性能进行评估和验证。
可以通过与已有的温度检测系统进行对比实验,评估多点温度检测系统的优劣势。
同时,还需要对系统的稳定性和可靠性进行测试,以确保系统在实际应用中的可用性。
基于LabVIEW的实时温度采集系统设计
基于LabVIEW的实时温度采集系统设计1. 概述实时温度采集系统是一种用于实时监测和记录环境温度变化的设备,可以广泛应用于工业自动化、实验室监测等领域。
本文将介绍一种基于LabVIEW的实时温度采集系统设计方案。
2. 硬件设计2.1 传感器选择在实时温度采集系统中,传感器的选择十分重要。
常用的温度传感器有热电偶和热敏电阻。
在本系统中,我们选择了DS18B20温度传感器,这是一种数字温度传感器,具有精确度高、精度稳定等特点,适合于实时温度采集系统的应用。
2.2 数据采集模块数据采集模块负责将传感器采集到的模拟信号转换为数字信号,并通过接口与上位机进行通信。
在本系统中,我们选择了Arduino Uno 作为数据采集模块,它不仅具有良好的性能和稳定性,而且可以通过串口通信与LabVIEW进行数据交互。
2.3 信号调理电路温度传感器输出的模拟信号需要经过信号调理电路进行放大和滤波处理,以提高系统的稳定性和准确性。
常用的信号调理电路包括放大电路、滤波电路等。
2.4 数据通信模块数据通信模块负责将采集到的温度数据通过网络或串口等方式实时传输给上位机。
在本系统中,我们选择了以太网模块ENC28J60与LabVIEW进行数据通信。
3. 软件设计3.1 LabVIEW界面设计LabVIEW是一种图形化编程环境,可以通过拖拽元件来组装控制面板和数据处理模块。
在本系统中,我们通过LabVIEW来实现人机交互、数据实时显示和数据存储等功能。
3.2 数据处理及算法设计在实时温度采集系统中,数据处理和算法设计是十分重要的部分。
根据采集到的温度数据,我们可以进行实时的数据处理、异常检测和报警等操作。
通过结合LabVIEW的图形化编程特点,我们可以方便地设计和调试各种数据处理算法。
4. 系统实施与测试根据以上的硬件和软件设计方案,我们可以开始进行系统的实施和测试工作。
首先,按照硬件设计要求进行电路的搭建和连接,然后进行LabVIEW程序的开发和调试。
基于单片机的温湿度检测系统的设计
基于单片机的温湿度检测系统的设计一、引言温湿度是常见的环境参数,对于很多应用而言,如农业、生物、仓储等,温湿度的监测非常重要。
因此,设计并实现一个基于单片机的温湿度检测系统是非常有实际意义的。
本文将介绍该温湿度检测系统的设计方案,并详细阐述其硬件和软件实现。
二、系统设计方案1.硬件设计(1)传感器选择温湿度传感器的选择非常关键,常用的温湿度传感器包括DHT11、DHT22、SHT11等。
根据不同应用场景的精度和成本要求,选择相应的传感器。
(2)单片机选择单片机是整个系统的核心,需要选择性能稳定、易于编程的单片机。
常用的单片机有51系列、AVR系列等,也可以选择ARM系列的单片机。
(3)电路设计温湿度传感器与单片机的连接电路包括供电电路和数据通信电路。
供电电路通常采用稳压电源,并根据传感器的工作电压进行相应的电压转换。
数据通信电路使用串行通信方式。
2.软件设计(1)数据采集单片机通过串行通信方式从温湿度传感器读取温湿度数据。
根据传感器的通信协议,编写相应的代码实现数据采集功能。
(2)数据处理将采集到的温湿度数据进行处理,可以进行数据滤波、校准等操作,以提高数据的准确性和可靠性。
(3)结果显示设计一个LCD显示屏接口,将处理后的温湿度数据通过串行通信方式发送到LCD显示屏上显示出来。
三、系统实现及测试1.硬件实现按照上述设计方案,进行硬件电路的实现。
连接传感器和单片机,搭建稳定的供电电路,并确保电路连接无误。
2.软件实现根据设计方案,使用相应的开发工具编写单片机的代码。
包括数据采集、数据处理和结果显示等功能的实现。
3.系统测试将温湿度检测系统放置在不同的环境条件下,观察测试结果是否与真实值相符。
同时,进行长时间的测试,以验证系统的稳定性和可靠性。
四、系统优化优化系统的稳定性和功耗,可以采用以下方法:1.优化供电电路,减小电路噪声和干扰,提高电路的稳定性。
2.优化代码,减小程序的存储空间和运行时间,降低功耗。
基于PT100传感器的温度测量系统的设计
R=Ro(1+αT)
其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度。因此白金作成的电阻式温度检测器,又称为PT100。
PT100是电阻式温度传感器,测温的本质其实是测量传感器的电阻,通常是将电阻的变化转换成电压或电流等模拟信号,然后再将模拟信号转换成数字信号,再由处理器换算出相应温度。
具体的需求对象可以从以下几个方面进行表述:
1、在人类社会进入知识经济时代、信息技术高速发展的背景下,热电阻及其测量控制技术得到日益广泛应用,给热电阻行业的快速发展提供了良好契机。热电阻是信息产业的源头和组成部分,是信息技术的重要基础。
2、热电阻广泛应用于装备、改造传统产业的工艺流程的测量和控制,是现代化大型重点成套装备的重要组成部分,是信息化带动工业化的重要纽带。
图3.2 信号采集调理电路
根据运放的“虚短”、“虚断”作用,电压信号放大转换为可以输入A/D转换器的合适电压值。
2.3 A/D模数转换模块
2.3.1 ICL7135功能介绍
ICL7135是一种四位半的双积分A/D转换器,可以转换出±20000个数字量选通控BCD码输出,与单片机接口十分方便。它具有精度高(相当于14位A/D转换),价格低的优点。其转换速度与时钟频率相关,每个转换周期均有:自校准(调零),正向积分(被测模拟电压积分),反向积分(基准电压积分)和过零检测四个阶段组成,其中自校准时间为10001个脉冲,正向积分时间为10001个脉冲,反向积分直至电压到零为止(最大不超过20001个脉冲)。故设计者可以采用从正向积分开始计数脉冲个数,到反向积分为零时停止计数。将计数的脉冲个数减10000,即得到对应的模拟量。具体电路如图2.3所示。
红外测温系统实施方案
红外测温系统实施方案一、引言。
随着科技的不断发展,红外测温技术在各行各业得到了广泛应用。
特别是在当前的疫情防控工作中,红外测温系统成为了必备的设备之一。
本文将就红外测温系统的实施方案进行详细介绍,以期为相关单位提供参考。
二、系统组成。
红外测温系统主要由红外测温仪、显示屏、数据处理系统和报警系统组成。
红外测温仪是核心部件,通过红外线测温原理,能够快速、准确地测量人体体温。
显示屏用于实时显示测温数据,数据处理系统用于存储和分析测温数据,报警系统则能够及时发出警报,对异常体温进行预警。
三、系统布局。
在实施红外测温系统时,需要合理布局各个组成部分。
首先,红外测温仪应设置在人员进出口处,以确保所有人员都能够接受测温。
其次,显示屏应设置在显眼的位置,方便人员查看自己的体温数据。
数据处理系统和报警系统则可以设置在后台管理区域,以便管理人员对数据进行监控和分析。
四、操作流程。
红外测温系统的操作流程应该清晰明了,以便人员能够迅速熟悉并掌握。
一般来说,人员在进入测温区域时,应主动配合工作人员进行体温测量。
测温仪实时采集体温数据,并在显示屏上显示出来。
数据处理系统会对测温数据进行存储和分析,一旦发现异常体温,报警系统将立即发出警报,提醒工作人员进行进一步处理。
五、系统维护。
红外测温系统的稳定运行离不开定期的维护和保养。
在日常使用中,需要定期对红外测温仪进行校准,确保测温精度;显示屏和数据处理系统也需要定期清理和维护,以防止因灰尘堆积而影响使用效果。
此外,报警系统也需要进行定期的功能测试,确保在发现异常体温时能够及时报警。
六、总结。
红外测温系统作为当前疫情防控工作中的重要设备,其实施方案的合理性和完善性对于工作效果至关重要。
通过对系统组成、布局、操作流程和维护等方面的详细介绍,相信相关单位能够更好地实施红外测温系统,为疫情防控工作提供有力支持。
希望本文能够对大家有所帮助,谢谢阅读。
(完整版)基于单片机的多点温度检测系统毕业设计论文
集成电路课程设计课题:基于AT89C51单片机的多点温度测量系统设计姓名:韩颖班级:测控12-1学号:指导老师:汪玉坤日期:目录一、绪论二、总体方案设计三、硬件系统设计1主控制器2 显示模块3温度采集模块(1)DS18B20的内部结构(2)高速暂存存储器(3)DS18B20的测温功能及原理(4)DS18B20温度传感器与单片机的连接(5)单片机最小系统总体电路图四、系统软件设计五、系统仿真六、设计总结七、参考文献八、附源程序代码一、绪论在现代工业控制中和智能化仪表中,对于温度的控制,恒温等有较高的要求,如对食品的管理,冰箱的恒温控制,而且现在越来越多的地方用到多点温度测量,比如冰箱的保鲜层和冷冻层是不同的温度这就需要多点的测量和显示可以让用户直观的看到温度值,并根据需要调节冰箱的温。
它还在其他领域有着广泛的应用,如:消防电气的非破坏性温度检测,电力、电讯设备之过热故障预知检测,空调系统的温度检测。
温度检测系统应用十分广阔。
本设计采用DALLAS最新单线数字温度传感器DS18B20 简介新的"一线器件"体积更小、适用电压更宽、更经济DALLAS 半导体公司的数字化温度传感器DS18B20是世界上第一片支持"一线总线",测量温度范围为-55°C~+125°C,在-10~+85°C范围内,精度为±0.5°二、设计过程及工艺要求1、基本功能(1)检测两点温度(2)两秒间隔循环显示温度2、主要技术参数测温范围:-30℃到+99℃测量精度:0.0625℃显示精度:0.1℃显示方法:LCD循环显示3、系统设计系统使用AT89C51单片机对两个DS18B20进行数据采集,并通过1602LCD液晶显示器显示所采集的温度。
DS18B20以单总线协议工作,51单片机首先分别发送复位脉冲,使信号上所有的DS18B20芯片都被复位,程序先跳过ROM,启动DS18B20进行温度变换,再读取存储器的第一位和第二位读取温度,通过IO口传到1602LCD显示。
环境温度监测与控制系统设计方案
环境温度监测与控制系统设计方案随着人们对环境舒适度的要求越来越高,环境温度监测与控制系统的设计变得越来越重要。
本文将探讨一种可行的设计方案,以实现对环境温度的准确监测和精确控制。
一、背景介绍环境温度是影响人们工作和生活舒适度的重要因素之一。
过高或过低的温度都会对人体健康和工作效率产生不良影响。
因此,设计一套可靠的环境温度监测与控制系统对于提高生活质量和工作效率至关重要。
二、监测系统设计1. 传感器选择环境温度监测的关键是选择合适的传感器。
常见的温度传感器有热电偶、热敏电阻和红外线传感器等。
根据实际需求和成本考虑,我们选择热敏电阻作为温度传感器。
热敏电阻具有价格低廉、响应速度快等优点,适合用于大范围的温度监测。
2. 数据采集与处理传感器采集到的温度数据需要通过数据采集模块进行处理。
采集模块可以选择单片机或者嵌入式系统。
单片机具有体积小、功耗低等优点,适合用于小规模的监测系统。
而嵌入式系统则适用于大规模的温度监测系统,它可以实现更复杂的数据处理和分析功能。
3. 数据传输与存储采集到的温度数据需要及时传输和存储,以便后续的分析和控制。
传输方式可以选择有线或者无线传输。
有线传输稳定可靠,但受到布线限制;无线传输则可以克服布线的限制,但需要考虑信号干扰和传输距离等问题。
数据存储可以选择使用云存储或者本地存储,根据实际需求进行选择。
三、控制系统设计1. 控制算法选择环境温度控制的关键是选择合适的控制算法。
常见的控制算法有PID控制、模糊控制和神经网络控制等。
PID控制是一种经典的控制算法,具有简单易实现、稳定性好等优点,适用于大多数环境温度控制场景。
2. 控制器选择根据控制算法的选择,我们可以选择合适的控制器。
常见的控制器有单片机控制器和PLC控制器等。
单片机控制器适用于小规模的控制系统,而PLC控制器适用于大规模的控制系统,具有更强大的控制能力和可靠性。
3. 执行器选择根据控制器的输出信号,我们需要选择合适的执行器来实现温度的调节。
家居温度检测设计方案
家居温度检测设计方案家居温度检测设计方案一、项目概述:在现代居住环境中,保持合适的室内温度对于居民的生活质量至关重要。
为了实时监测家居温度并及时调节,本设计方案提出了一种基于传感器和无线通信技术的家居温度检测方案。
二、设计内容:1.硬件选型:选择一款精度较高的温度传感器(如DS18B20),一款微控制器(如Arduino),一款无线通信模块(如WiFi模块)。
2.传感器安装:将温度传感器安装在居室中央,避免阳光直射和热源附近的干扰。
3.硬件连接:将温度传感器与微控制器连接,确保传感器能够准确地将温度数据传输给微控制器。
4.通信模块连接:将无线通信模块与微控制器连接,并进行相应的硬件和软件配置。
5.数据处理:使用微控制器读取传感器数据,并进行适当的数据处理,如温度单位转换和数据滤波。
6.通信功能:使用无线通信模块将处理后的温度数据发送到相关的终端设备或云平台。
7.终端设备:使用智能手机、电脑或其他具备接收温度数据功能的设备作为接收端,实时显示温度数据。
8.远程控制:通过终端设备,用户可以实时监测家居温度,并根据需要进行远程调节,如打开或关闭空调、加热器等。
三、方案优势:1.实时监测:通过定期采样和传输温度数据,用户可以实时监测家居温度变化,及时发现并解决温度异常问题。
2.无线通信:采用无线通信模块,消除了传统有线连接的限制,用户可以远程查看温度数据,方便快捷。
3.数据处理:通过微控制器的数据处理功能,减少了终端设备对数据处理的需求,节省了计算资源。
4.远程控制:用户可以通过终端设备远程控制有关温度的设备,提高了居住舒适度和节能效果。
四、开发计划:1.选购硬件:根据设计要求选购所需的传感器、微控制器和无线通信模块等硬件。
2.硬件连接与配置:将硬件组装连接,并进行相应的硬件和软件配置,确保各模块正常工作。
3.数据处理与通信功能开发:编写微控制器和终端设备的相应程序,实现数据处理和通信功能。
4.终端设备开发:开发可以接收和显示温度数据的终端设备程序,实现实时监测和远程控制功能。
智慧温度监测系统设计设计方案
智慧温度监测系统设计设计方案智慧温度监测系统设计方案1. 引言智慧温度监测系统是一种基于物联网技术的智能设备,可以对不同环境中的温度进行监测和管理。
本设计方案旨在设计一个高效可靠的智慧温度监测系统,能够实时监测温度,并能够通过网络将数据传输到云端进行分析和管理。
2. 系统总体结构智慧温度监测系统的总体结构包括传感器模块、嵌入式处理模块、通信模块、云端服务器和手机APP客户端。
传感器模块负责实时采集温度数据,嵌入式处理模块负责数据的处理和存储,通信模块负责与云端服务器进行数据传输,云端服务器负责数据的存储和分析,手机APP客户端提供用户界面和远程控制功能。
3. 硬件设计传感器模块使用温度传感器进行温度的实时采集,传感器模块与嵌入式处理模块通过模拟输入接口进行连接。
嵌入式处理模块使用高性能的单片机作为核心处理器,并包括存储器,串口通信接口和以太网接口等。
通信模块使用无线通信方式,如WiFi或蓝牙,与云端服务器进行数据传输。
云端服务器使用高性能的计算机作为数据存储和分析平台。
4. 软件设计嵌入式处理模块的软件设计包括温度数据的采集与处理,通信协议的制定,数据的存储和传输等。
传感器模块定时采集温度数据,并通过模拟输入接口将数据传输给嵌入式处理模块。
嵌入式处理模块采用特定的协议将数据传输给云端服务器,同时将数据存储在本地存储器中,以备不时之需。
云端服务器接收并存储来自多个监测点的温度数据,并可以根据用户需求进行数据的分析和查询。
手机APP客户端通过与云端服务器的通信,实现远程监控和控制功能。
5. 系统特点本系统具有以下特点:(1)实时性:传感器模块实时采集温度数据,并通过通信模块将数据传输到云端服务器,用户可以实时监控温度。
(2)可靠性:传感器模块具有高精度和稳定性,嵌入式处理模块具有高性能和稳定性,通信模块具有较高的传输速率和可靠性。
(3)灵活性:系统可以根据不同环境中的需求进行配置和部署,适应各种温度监测场景。
基于zigbee的温湿度系统检测控制设计
基于Zigbee 的温湿度系统检测控制设计可以实现远程监测和控制温度和湿度的功能。
下面是一个基本的设计方案:
1. 硬件选型:选择支持Zigbee 通信协议的温湿度传感器和Zigbee 网络通信模块。
2. 传感器连接:将温湿度传感器与Zigbee 模块进行连接,通常使用串口或其他接口进行数据传输。
3. Zigbee 网络搭建:配置Zigbee 网络,包括协调器(Coordinator)、路由器(Router)和终端设备(End Device),确保设备之间可以进行无线通信。
4. 数据采集和传输:温湿度传感器采集环境数据,并通过Zigbee 网络将数据发送到协调器。
5. 数据处理和存储:协调器接收到传感器数据后进行处理,并可以将数据存储在本地或云端数据库中。
6. 远程监测:用户可以通过手机应用或电脑登录系统,远程监测温湿度数据,以便实时了解环境状态。
7. 控制功能:用户可以通过远程控制界面设置温湿度的目标值,并将控制指令发送到协调器,协调器再将指令传输给相应的终端设备进行控制操作。
8. 报警功能:当温湿度超过预设范围时,系统可以触发报警,例如发送短信或推送警报信息给用户。
总体而言,基于Zigbee 的温湿度系统检测控制设计能够实现远程监测和控制温湿度的功能,提供了便捷的数据获取和远程操作,适用于家庭、办公室、工业环境等多个场景。
温度监测控制系统设计方案
温度监测控制系统设计方案第一章总体设计方案1.1计设要求(1)基本围-50°C-110°C(2)精度误差小于0.5°C(3)LED数码直读显示(4)可以任意设定温度的上下限报警功能1・2系统基本设计方案方案一:采用热电阻温度传感器。
热电阻是利用导体的电阻随温度变化的特性制成的测温元件。
现应用较多的有钳、铜、镰等热电阻。
其主要的特点为精度高、测量围大、便于远距离测量。
苗的物理、化学性能极稳定,耐氧化能力强,易提纯,复制性好, 工业性好,电阻率较高,因此,钳电阻用于工业检测中高精密测温和温度标准。
缺点是价格贵,温度系数小,受到磁场影响大,在还原介质中易被玷污变脆。
按IEC标准测温围-200〜650°C,百度电阻比W (100) =1.3850时,R0为100Q和10 Q,其允许的测量误差A级为± (0. 15°C+0. 002 |t| ), B 级为土(0. 3°C+0. 005 |t| )o铜电阻的温度系数比苗电阻大,价格低,也易于提纯和加工;但其电阻率小,在腐蚀性介质中使用稳定性差。
在工业中用于-50〜180°C测温。
方案二:采用DS18B20温度传感器,由于温度测量的普遍性,温度传感器的市场份额大大增加,居传感器首位。
数字化温度传感器DS18B20是世界上第一片支持“一线总线”接口的温度传感器。
现在, 新一代的DS18B20温度传感器体积更小、更经济、更灵活。
DS18B20 温度传感器测量温度围为-55£〜+125°Co在-1(TC〜+859围,精度为土0.5°C o现场温度直接以“一线总线"的数字方式传输,大大提高了系统的抗干扰性。
综合比较方案一与方案二,方案二更为适合于本设计系统对于模拟量输入的要求,比较其框图,方案二更具备硬件简单的突出优点,所以选择方案二作为信号的输入通道。
基于红外线测温技术的精准温度检测方案设计
基于红外线测温技术的精准温度检测方案设计精准温度检测方案设计基于红外线测温技术摘要:本文将基于红外线测温技术的精准温度检测方案的设计进行探讨。
首先,介绍了红外线测温技术的原理和应用领域。
然后,分析了目前存在的问题和挑战。
接着,提出了一种基于红外线测温技术的精准温度检测方案设计,并对其进行了详细的描述。
最后,对该方案的可行性和实用性进行了评估和讨论。
1. 引言随着科技的不断发展,温度检测在众多领域的应用越来越广泛。
传统的接触式温度检测方式存在许多局限性,例如需要直接接触被测物体、无法实时检测等。
而红外线测温技术具有非接触、高精度、快速、实时等特点,因而在工业生产、医疗健康、安防监控等领域得到广泛应用。
2. 红外线测温技术的原理和应用领域红外线测温技术是利用物体辐射红外线能量与其表面温度之间的关系进行温度测量的方法。
它基于物体的辐射能量,通过红外线传感器将该能量转化成电信号,最终计算出物体表面的温度。
红外线测温技术广泛应用于以下领域:2.1 工业生产:在工业过程中,红外线测温技术可用于快速、精确地监测生产设备的温度,从而实现设备的安全运行,提高生产效率。
2.2 医疗健康:红外线测温技术在医疗设备、体温测量设备等方面得到广泛应用。
例如,红外线耳温枪可以快速、准确地测量患者的体温。
2.3 安防监控:红外线测温技术在安防监控领域也有重要的应用。
例如,可以通过红外线测温技术检测人体体温异常,实现对潜在危险的识别和预警。
3. 存在的问题和挑战尽管红外线测温技术有很多优势,但仍然存在一些问题和挑战需要解决。
3.1 精度问题:不同的红外线测温设备具有不同的精度,而在一些特殊场景下,需要更高的测温精度。
3.2 复杂环境干扰:红外线测温技术容易受到环境的干扰,例如背景辐射、气流等因素都会影响测温的准确性。
3.3 瞬态测温问题:某些情况下,需要对物体温度的瞬态变化进行快速、准确的测量,而现有的红外线测温设备难以满足要求。
红外温度监测系统设计报告
红外温度监测系统设计报告一、引言红外温度监测系统是一种使用红外传感器来实时检测物体表面温度的系统。
它可以广泛应用于工业生产、医疗、安防等领域,具有非接触、实时、高精度等优势。
本报告将介绍一个基于红外传感器的温度监测系统设计方案。
二、系统设计方案1. 功能需求本系统需要实现以下功能:- 实时获取物体表面的温度数据- 将温度数据传输至显示设备- 在显示设备上实时显示监测结果- 发出警报以提醒异常温度值的出现2. 硬件设计系统硬件设计包括红外传感器、显示设备和控制器。
- 红外传感器:用于感知物体表面的红外辐射,将红外信号转换为电信号。
- 显示设备:通常为液晶显示屏,用于实时显示温度数据和报警信息。
- 控制器:负责数据的处理和控制,包括温度数据的采集、传输和处理,以及警报的触发和控制。
3. 软件设计系统软件设计包括数据处理和警报触发。
- 数据处理:控制器通过红外传感器采集物体表面的温度数据,然后通过通信接口将数据传输至显示设备。
显示设备上的软件负责解析并显示温度数据。
- 警报触发:控制器将采集到的温度数据与设定的阈值进行比较,当温度超过预设阈值时,触发警报并通过通信接口将警报信息传输至显示设备。
4. 系统结构系统结构如下图所示:![系统结构图](system_structure.png)三、系统实施系统实施的步骤如下:1. 硬件组装:将红外传感器、显示设备和控制器按照设计要求进行组装和连接。
2. 软件开发:编写控制器和显示设备上的软件代码,实现数据采集、传输和显示功能,以及警报触发逻辑。
3. 系统调试:测试硬件和软件功能是否正常,校准红外传感器的测温精度,并调整阈值和警报逻辑。
4. 系统部署:将系统安装在需要进行温度监测的场所,并进行测试运行。
5. 系统维护:定期检查和维护硬件设备,更新软件版本以修复和优化功能。
四、系统性能系统性能指标如下:- 测温精度:本设计要求红外传感器的测温精度达到±0.5C。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
温度检测系统设计
方案报告
一、芯片选择
1、温度传感器
目前使用接触式比较多,主要有热电式传感器,把温度变化转换为电阻变化的叫热电阻传感器,把温度变化转换为热电势变换的叫热电偶传感器。
热电阻传感器具有高温系数,高电阻率,物理特性稳定,良好的线性输出等优点,常用的有pt100,采用线性度较好的热电阻传感器pt100,该传感器的测温范围是-200到450摄氏度;完全符合要求,而且还可以拓展设计电路的测温范围。
这里我们供选择的有2线制,3线制和4线制,经过比较我们决定使用4线制的pt100传感器,4线制较2线和3线,误差更小,测量效果更好。
2、A/D转换器
在一般的电路中,我们常用a/d将模拟量转换成数字量。
对于a/d而言,最重的无外乎是转化的速度和转换的精度,由于题目的要求是分辨率0.1,因此使用12位以上的ad能很好的达到要求;对于速度,题目的要求并不高,一般的12位ad都能达到要求。
常用的12位串口连接式ad有tlc2543等,串口的连接使其能和
单片机的连接更方便,可以节省更多的I/O口。
串口连接的tlc2543作为数模转换芯片。
该芯片具有11路的输入通道的12位开关电容逐次逼近模数转换器,具有采样——保持功能;在整个的转换过程具有较小的转换误差,而且使用方便,连接线更少。
3.主控电路
目前单片机主要有8位机,16位机,32位机,虽然32位机在目前许多领域有广泛的应用,但是8位机和16位机仍是占据主导地位的,比较价格和性能我们选用了89c51系列的8位单片机,51单片机对于此温度检查系统的要求完全可以满足。
4.数据显示电路
采用12864液晶显示数据,不仅可以直观的显示各种数据,而且可以使用12864的串口连接方式,加上电源线和地线,总共也就4根线,十分的方便,而且完全可以供拓展其他的显示用。
因此我们选用12864液晶作为显示。
5.语音报温模块
采用isd1420语音芯片,此种芯片可以对不同的声音进行录音播放,录放次数可反复数十万次,方便实用,也方便日后的使用自由选择度比较好,但其录音时间只有20秒,根据使用不同的地址控制脚可以选择播录的起始时间,使用方便,编程也相对简单很多。
isd1420不仅外围电路简单而且录放的音质较好,价格也不贵,20秒的录放时间完全够用了。
二、系统的具体设计与实现
根据设计要求,本系统可由图一所示部分组成。
三、经费预算
芯片共计50块钱左右,如果印刷电PCB板图,还得另加。
