第一讲+梁桥概述
梁桥的一般特点和分类概要课件
结构形式多样性
01
02
03
简支梁桥
由一根或多根梁组成，两 端支撑在桥墩或桥台上， 承受荷载时梁内产生弯矩 和剪力。
连续梁桥
多跨连续梁桥由多个简支 梁通过支座连接而成，形 成连续的结构体系，受力 性能优于简支梁桥。
悬臂梁桥
悬臂梁桥是一种在桥墩两 侧分别悬臂浇筑或拼装而 成的桥梁，具有优美的外 观和较大的跨越能力。
特点
简支梁桥的受力简单明确，跨径较小，施工方便，经济性好。主梁一般采用钢筋 混凝土或预应力混凝土材料，具有较高的强度和耐久性。下部结构通常采用重力 式桥墩和桥台，基础根据地质条件可选用扩大基础、桩基础等。
简支梁桥受力性能分析
受力特点
简支梁桥在竖向荷载作用下，主梁跨中弯矩最大，支点处剪力最大。在水平荷 载作用下，主梁主要受弯矩和扭矩作用。
受力性能分析
通过对简支梁桥进行受力性能分析，可以了解其内力分布规律和变形特点，为 桥梁设计和施工提供依据。常用的受力性能分析方法包括弹性理论解法、有限 元法等。
典型简支梁桥实例展示
实例一
某城市跨河简支梁桥，跨径30m，采用预应力混凝土主梁和重力式桥墩、桥台。该桥梁具有结构简洁 、受力明确、经济实用的特点，广泛应用于城市道路桥梁工程中。
感谢您的观看
THANKS
连续梁桥
优点为受力性能较简支梁桥好，跨中弯矩减小，行车平顺 舒适；缺点为施工复杂，需要较高的技术水平，一般适用 于中等跨度的桥梁。
刚构桥
优点为结构刚度大，受力性能好，跨越能力较大；缺点为 施工难度较大，需要较高的技术水平，且对地基要求较高 ，一般适用于大跨度桥梁。
不同场景下适宜选用哪种类型梁桥
城市道路
现代梁桥
采用高强度材料、预应力技术、新 型结构形式和施工方法，桥梁跨度 和承载能力不断提高，如斜拉桥、 悬索桥等。
梁桥的概念及其受力特点
桥梁的概念及其受力特点1、桥梁的分类（1）根据桥梁跨径总长L和单孔跨径LK的不同，桥梁可分为特大桥（L ＞1000m或LK＞150m）、大桥（1000m≥L≥100m或150m≥LK≥40m）、中桥（100m＞L＞30m或40m＞LK≥20m）、小桥（30m≥L≥8m或20m＞LK≥5m）。
（2）根据桥面在桥跨结构中的位置，桥梁可分为上承式桥、中承式桥和下承式桥。
（3）根据桥梁的结构形式，桥梁可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥。
2、桥梁上部结构桥梁上部结构，也称桥跨结构，一般包括桥面构造、桥梁跨越部分的承载结构和桥梁支座。
（1）桥面构造①桥面铺装的形式有：水泥混凝土或沥青混凝土铺装。
装配式钢筋混凝土桥、预应力混凝土桥通常采用水泥混凝土或沥青混凝土铺装；其厚度为60~80mm，强度不低于行车道板混凝土的强度等级。
防水混凝土铺装。
为了延长桥面铺装层的使用年限，宜在上面铺筑厚20mm的沥青表面作磨耗层。
为使铺装层具有足够的强度和良好的整体性，一般宜在混凝土中铺设直径为4~6mm的钢筋网。
②桥面纵横坡。
桥上纵坡机动车道不宜大于4%，非机动车道不宜大于2.5%；桥头引道机动车道纵坡不宜大于5%。
高架桥桥面应设不小于0.3%的纵坡。
桥面的横坡，一般采用1.5%~3.0%。
③排水管道应采用坚固的、抗腐蚀性能良好的材料制成，管道直径不宜小于150mm。
排水管道的间距可根据桥梁汇水面积和桥面纵坡大小确定：当纵坡大于2%桥面设置排水管的截面积不宜小于60mm2/㎡；当纵坡小于1%桥面设置排水管的截面积不宜小于100mm2/㎡。
当中桥、小桥的桥面设有不小于3%纵坡时，桥上可不设排水口，但应在桥头引道两侧设置雨水口。
桥面防水层设置在桥面铺装层下面，它将透过铺装层渗下来的雨水汇集到排水设施排出。
圬工桥台台身背墙、拱桥拱圈顶面及侧墙背面应设置防水层。
④伸缩缝为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。

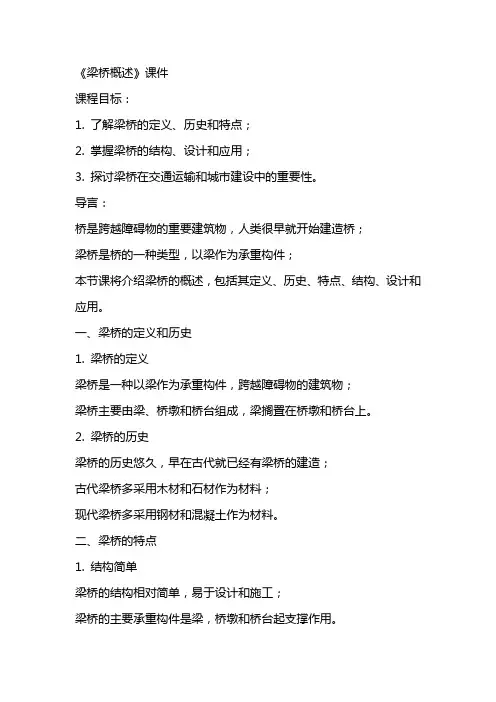

《梁桥概述同》课件
《梁桥概述》课件课程目标：1. 了解梁桥的定义、历史和特点；2. 掌握梁桥的结构、设计和应用；3. 探讨梁桥在交通运输和城市建设中的重要性。
导言：桥是跨越障碍物的重要建筑物，人类很早就开始建造桥；梁桥是桥的一种类型，以梁作为承重构件；本节课将介绍梁桥的概述，包括其定义、历史、特点、结构、设计和应用。
一、梁桥的定义和历史1. 梁桥的定义梁桥是一种以梁作为承重构件，跨越障碍物的建筑物；梁桥主要由梁、桥墩和桥台组成，梁搁置在桥墩和桥台上。
2. 梁桥的历史梁桥的历史悠久，早在古代就已经有梁桥的建造；古代梁桥多采用木材和石材作为材料；现代梁桥多采用钢材和混凝土作为材料。
二、梁桥的特点1. 结构简单梁桥的结构相对简单，易于设计和施工；梁桥的主要承重构件是梁，桥墩和桥台起支撑作用。
2. 适应性强梁桥适用于各种跨度和地质条件；3. 维护方便梁桥的维护相对方便，易于检查和维修；梁桥的构件可以单独更换，延长桥梁的使用寿命。
三、梁桥的结构1. 梁梁是梁桥的主要承重构件，承受桥面荷载；梁的材料可以是木材、石材、钢材或混凝土。
2. 桥墩和桥台桥墩和桥台是梁桥的支撑结构，承受梁的压力；桥墩和桥台通常采用石材或混凝土建造。
3. 桥面和栏杆桥面是梁桥的行驶面，通常铺设沥青或混凝土；栏杆是梁桥的安全设施，用于防止行人和车辆坠落。
四、梁桥的设计1. 跨度设计梁桥的跨度设计要考虑桥面宽度和荷载；跨度设计还要考虑地质条件和施工技术。
2. 材料选择梁桥的材料选择要根据跨度、荷载和环境条件确定；现代梁桥多采用钢材和混凝土，因为它们具有较高的强度和耐久性。
3. 结构形式选择梁桥的结构形式有多种，如单梁、多梁、箱形梁等；结构形式选择要根据跨度、荷载和美观要求确定。
五、梁桥的应用1. 交通运输梁桥在交通运输中起着重要作用，连接两岸交通；梁桥可以用于公路、铁路和人行道。
2. 城市建设梁桥在城市建设中具有重要意义，解决交通拥堵问题；梁桥可以用于立交桥、人行天桥等。
桥梁工程讲义
第二篇混凝土梁桥第一章概述第一章概述第一节混凝土梁桥的特点受力特点——以主梁受弯承担使用荷载，结构不产生水平反力预应力度——钢筋混凝土、部分预应力、全预应力混凝土梁受力体系——简支梁、悬臂梁、连续梁、连续刚构混凝土梁桥的优缺点造价低耐久性好可塑性强刚度大噪音小自重大钢筋混凝土梁带裂缝工作预应力混凝土梁桥的优点预应力的作用可以使用高强材料更适合于装配式桥梁施工方法整体式节段式——纵向、横向分缝第二节梁桥的主要类型一、按截面类型划分板梁桥施工方便自重大空心板、实心板适合于小跨径桥梁肋板式截面形、I形、T形截面效率指标多用于纵向分缝装配式桥梁适合于中等跨径简支桥梁箱形截面单箱单室、单箱多室分离多箱整体性能好，抗扭惯矩大上下缘均可受压、适合于连续桥梁适合中等以上跨径桥梁施工模板复杂二、按体系划分简支梁施工方便静定体系对地基要求不高弯矩最大适合于小跨径桥梁悬臂梁桥单悬臂、双悬臂卸载弯矩使跨中弯矩大大减小静定体系对地基要求不高跨中有接缝，行车条件不好跨中的牛腿、伸缩缝，易损坏适合于中等以上跨径桥梁施工不方便连续梁桥恒载、活载均有卸载弯矩行车条件好超静定体系对地基要求高适合于中等以上跨径桥梁T形刚构桥卸载弯矩类似于悬臂梁适合于悬臂施工、节省支座静定体系对地基要求不高跨中的牛腿、伸缩缝，易损坏行车条件不好适合于中等以上跨径桥梁连续刚构桥综合连续梁与T构的优点超静定体系对地基要求高适合于中等以上跨径的高墩桥梁第二章混凝土简支梁桥的构造第一节简支板桥的构造特点一、整体式简支板适用范围——常用在4~8米跨径、不规则桥梁截面形式——实心板、矮肋板、空心板施工方法——整体现浇钢筋混凝土整体式板桥的常用跨径一般在8m以下，板厚与跨径之比一般为1/12～1/16在荷载作用下，桥面板实际上呈双向受力状态整体式板桥行车道的主钢筋直径应不小于10mm，间距应不大于20cm，一般也不宜小于7cm；两侧边缘板带的主钢筋数量宜较中间板带（板宽2/3范围内）增加15%；分布钢筋直径不小于8mm，间距不应大于20cm，并且在单位板长的截面面积一般不宜少于板的截面面积的0.1%。

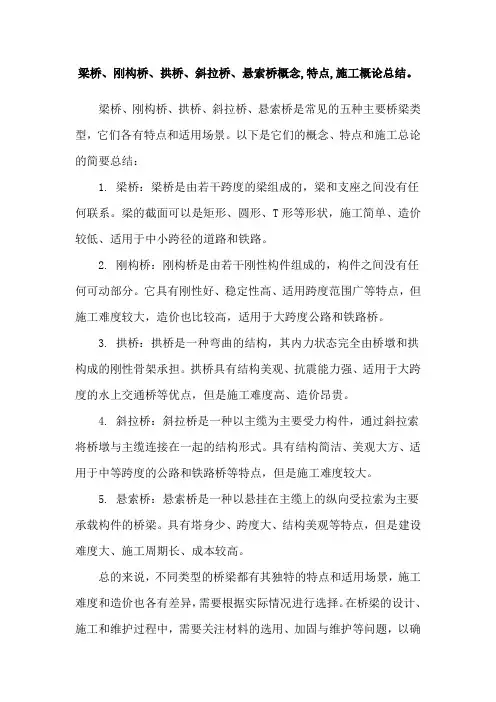

梁桥、刚构桥、拱桥、斜拉桥、悬索桥概念,特点,施工概论总结。
梁桥、刚构桥、拱桥、斜拉桥、悬索桥概念,特点,施工概论总结。
梁桥、刚构桥、拱桥、斜拉桥、悬索桥是常见的五种主要桥梁类型，它们各有特点和适用场景。
以下是它们的概念、特点和施工总论的简要总结：
1. 梁桥：梁桥是由若干跨度的梁组成的，梁和支座之间没有任何联系。
梁的截面可以是矩形、圆形、T形等形状，施工简单、造价较低、适用于中小跨径的道路和铁路。
2. 刚构桥：刚构桥是由若干刚性构件组成的，构件之间没有任何可动部分。
它具有刚性好、稳定性高、适用跨度范围广等特点，但施工难度较大，造价也比较高，适用于大跨度公路和铁路桥。
3. 拱桥：拱桥是一种弯曲的结构，其内力状态完全由桥墩和拱构成的刚性骨架承担。
拱桥具有结构美观、抗震能力强、适用于大跨度的水上交通桥等优点，但是施工难度高、造价昂贵。
4. 斜拉桥：斜拉桥是一种以主缆为主要受力构件，通过斜拉索将桥墩与主缆连接在一起的结构形式。
具有结构简洁、美观大方、适用于中等跨度的公路和铁路桥等特点，但是施工难度较大。
5. 悬索桥：悬索桥是一种以悬挂在主缆上的纵向受拉索为主要承载构件的桥梁。
具有塔身少、跨度大、结构美观等特点，但是建设难度大、施工周期长、成本较高。
总的来说，不同类型的桥梁都有其独特的特点和适用场景，施工难度和造价也各有差异，需要根据实际情况进行选择。
在桥梁的设计、施工和维护过程中，需要关注材料的选用、加固与维护等问题，以确
保桥梁的安全可靠性。
梁式桥简介PPT课件
.
26
由于技术水平以及知识水平有限，其中 可能有所纰漏，请大家原谅
谢谢大家
.
27
241
太平洋托管区(Pacific Trust), 美国
1977
8
滨名大桥(Hamana)
240
静冈县(Shizuoka),日本 1976
9
彦岛大桥(Hikoshima)
236
山口县(Yamaguchi),日本 1975
10
诺达尔斯弗乔德桥 (Norddalsfjord)
231
索恩-弗乔丹(Sogn-Fjordane), 挪威
截面型式
双幅单箱单室 单箱单室 单箱单室
梁高H（m）、H/L
H支
H支/L
H中
8.8
1/18.7 3
8.53
1/18.1 2.83
7.7
1/16.2 3.2
1995 单箱单室
7
1996 双幅单箱单室 7
1985 单箱单室
6.0
1988
5.8
1983 五箱单室
5.5
1/17.9 2.8 1/17.9 2.75 1/17.6 3
洛福坦(Lofoten),挪威
1998
3
虎门辅航道桥
270
珠江,中国
1997
4 瓦罗德 2 号桥(Varodd-2)
260
克里斯蒂安桑德 (Kristiamsand),挪威
1994
门道桥(Gateway)
260 布里斯班(Brisbane),澳大利亚 1986
奥波托桥(Oporto)
250
道罗河(Douo Eiver),葡萄牙 1991
5
诺日姆伯兰海峡桥 (Northum Berland Strait
梁桥概述
跨越无限——古今桥梁艺术赏析
3. 梁桥概述
1
先思考一个问题，建一栋大楼最重要的一步 是什么呢？那就是坚固的地基，只有这样，才能保 证大楼的稳固。同样，一座坚固的桥梁绝对离不开 桥墩的支撑。如果没有坚固的桥墩，整座桥梁就会 像缺少了双脚，悬在半空之中，人和车辆走在上面 将是多么的危险啊! 所以桥墩的主要作用就是支撑 横梁自身与车辆的重量。
跨越无限——古今桥梁艺术赏析
3. 梁桥概述
1 在梁桥中，实现跨越的直
梁是主要的承重部件，对于直 梁，我们可以分两种情况：
第一种情况是每两个桥墩 的上面放置一根直梁；
第二种情况是一根直梁下 放置三个或三个以上的桥墩。
在桥梁工程中，工程师们 将第一种情况称作为简支梁桥， 把第二种情况称为连续梁桥， 这就是梁桥的两种类型。
跨越无限——古今桥梁艺术赏析
梁桥
跨越无限——古今桥梁艺术赏析
目錄
1 梁桥概述 2 拱桥的发展 3 梁桥之美
跨越无限——古今桥梁艺术赏析
3. 梁桥概述
1
任何物体受到外力后，内部会产生抵抗力。抵抗力分垂直抵抗力和水平抵抗力，即推 力。内力里，拉力和压力的组合便是弯矩。梁桥受力后上压下拉承受弯矩，梁就是一个受 弯的物体。而拱桥受外力后拱内主要受压，用时对基础还要产生水平推力。
比如一根直梁搭在两人肩膀上，肩膀就类似是 桥墩，在直梁上放一重物，我们看到直梁会发生弯 曲，这时两个人的肩膀都会感受到来自直梁的压力， 这个压力通过桥墩竖直指向地面。
正是因为桥墩的存在，当需要跨越较宽的河流 时，人们想到在河流中间增加桥墩的数量，使得整 座桥的长度大大增加，梁桥的跨越能力也得到明显 的提升。 。
梁桥
合拢段施工时通常由两个挂篮向一个挂篮过渡，所以先拆除一个挂篮，用另一个挂篮走行跨过合拢段子至另一端悬臂施工梁段上，形成合拢段施工支架。合拢段长度一般采用1.5－2.0m，宜在低温合拢。应采用临时锁定措施，张拉部分预应力筋，浇筑合拢段混凝土，待合拢段混凝土达到设计强度后，张拉其余预应力筋，最后再拆除锁定装装置。
（四） 梁桥顶推法施工
预应力混凝土连续梁采用顶推法施工在世界各国颇为盛行。梁段在设置于桥台后的制梁台座上逐节灌筑（每节段长度在8~15m左右），张拉预应力筋将各节段连成整体，然后通过千斤顶的作用将梁向前顶推前进。灌筑一段，向前顶推一段，直至到达预定桥位，最后落梁，更换正式支座。这种方法适用于中等跨度且梁底底面平直的混凝土连续梁。我国采用顶推法施工的桥梁有数十座，最大跨度100m（国外为168m）。
根据顶推装置布置不同，可有单点顶推与多点顶推。集中设在一处的为单点顶推，将总的顶推力分散到多个桥墩上的为多点顶推。
? 2008 福州大学土木工程学院“桥梁工程”教学组
联系地址：中国福建省福州市福州大学城新区学园路2号 邮编：350108 Email：fzubridge@ !
梁桥 (Beam Bridge) 以受弯为主的主梁作为承重构件的桥梁。主梁可以是实腹梁或桁架梁。实腹梁构造简单，制造、架设和维修均较方便，广泛用于中、小跨度桥梁，但在材料利用上不够经济。桁架梁的杆件承受轴向力，材料能充分利用，自重较轻，跨越能力大，多用于建造大跨度桥梁。按照主梁的静力体系，分为简支梁桥、连续梁桥和悬臂梁桥。
（一） 概述
梁桥的施工方法，按是否采用支架，可分为有支架和无支架两大类。膺架架设是一种最古老的架设方法，属于有支架施工法。即在桥下先搭设满布式膺架，然后在膺架上就地灌筑预应力梁的混凝土，或是拼装其预制节段。搭设膺架费工费时，对桥下条件的要求也较苛刻，多用于中小跨度的梁桥，适用于膺架不高、地基承载力较好的情况。
第一讲桥梁概述及其分类和组成PPT课件
二、桥梁的分类
1、按结构体系划分 梁式桥
梁式桥
飞云江桥（简支梁桥）
六库怒江桥（连续梁桥）
双悬臂梁桥 均布荷载q
梁式桥
南宁邕江大桥（悬臂梁桥）
梁式桥
武汉长江大桥
4、按主要承重结构所用的材料来划分
木桥、钢桥、圬工桥（包括砖、石、混凝土桥）、 钢筋混凝土桥、预应力钢筋混凝土桥、钢管混凝土
煤溪谷桥 （英国） 少见的铸 铁拱桥
5、按行车道的位置划分
上承式——视野开阔，但建筑高度相对较大 下承式——建筑高度小，视野较差 中承式——兼有前两者的优缺点
挪威特罗姆泽海湾桥，上承式
南京长江大桥（公铁两用）
渡槽桥
军都山渡槽桥，是我国第一座跨度超过百米的大型斜拉输水建筑物， 截面采用圆弧形的半封闭薄壳结构。
ROSENSTEIN人行桥（自锚式悬索桥）
3、按跨径大小分类
我国公路工程技术标准桥梁分类（依据我 国《公路工程技术标准》）
国际特大桥梁分类标准（依据美国及欧 洲规范）
2.5m至2.8m、长120多 米的群桩构筑，是世 界最大规模的群桩基 础；主桥最长的斜拉 索 长 达 580m ， 是 世 界 最长的斜拉索，加之 采用技术的先进性， 这座大桥可代表当今 世界桥梁建设的最高 水平。
效果图
江阴长江大桥
位于我国江苏省江 阴市和靖江市之间，跨 越长江的公路大桥，建 成 于 1999 年 。 主 桥 跨 径 1385m 的 钢 箱 梁 悬 索 桥 ， 是我国最大跨度的悬索 桥，占世界第四位。
各种道路工程的关键节点
➢里程不长、难度高、造价大、工期长
《梁桥的分类》PPT课件
知识目标
熟知梁桥的类型、特点及适用场合
掌握梁桥、桥面系的构造
能力目标
能合理选择桥梁形式、进行桥梁细部设计
精选ppt
2
第四章 梁桥的构造
第一节 梁桥的分类
梁式桥基本概念
梁式桥的范畴是指桥梁在垂直荷载作用下，支承处仅产生竖向反力而无水平推力的 结构体系，即在垂直荷载作用下截面上产生弯矩和剪力.梁式桥简称梁桥。梁桥的 承重构件是梁,其基本受力特征以承受弯矩为主，梁的抗弯能力很大程度上取决于 材料的强度、截面尺寸与形状，特别是梁的高度。规范规定：钢筋混凝土梁式桥 混凝土强度等级不低于C15;当采用HRB335、HRB400级钢筋时不宜低于C20；通 常使用R235、HRB335钢筋
与受力的预应力混凝土简支梁。
精选ppt
20
箱形梁桥
顶板
底板
腹板
精选ppt
21
箱形梁横截面（整体式）
精选ppt
22
箱形梁横截面（装配式）
精选ppt
23
装配式箱形梁桥横截面
横向湿接头
精选ppt
24
30米装配式预应力混凝土箱梁断面
精选ppt
25
第二节 梁桥的细部构造
一、桥面系
梁桥的桥面系主要由桥面铺装、防水和排水设施、人行道(或安全带)、缘石、 栏杆和灯柱等构造 行车道宽度：高速路、一级路：一个车道宽3.75m 其他公路：3.5m、3.25m 人行道宽：0.75m、1.0m，大于1m按0.5m倍数增加
精选ppt
11
四、按承重结构横截面形式分类
1、板桥
精选ppt
12
精选ppt
13
板桥的发展趋势
采用高强混凝土 采用预应力混凝土结构 预应力方式和锚具多样化 预应力钢材采用钢绞线 向大跨径方向发展
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013年3月
桥梁工程（上）第一讲
70
钢筋混凝土T梁
钢板梁
2013年3月
桥梁工程（上）第一讲
72
2013年3月
桥梁工程（上）第一讲
73
2013年3月
桥梁工程（上）第一讲
74
Woodrow Wilson
2013年3月
桥梁工程（上）第一讲
75
• 3、箱形截面
– 整体性能好，抗扭惯矩大 – 上下缘均可受压、适合于连续桥梁 – 适合中等以上跨径桥梁
桥梁工程（上）第一讲
27
2013年3月
桥梁工程（上）第一讲
28
2013年3月
桥梁工程（上）第一讲
29
2013年3月
桥梁工程（上）第一讲
30
2013年3月
桥梁工程（上）第一讲
31
2013年3月
桥梁工程（上）第一讲
32
2013年3月
桥梁工程（上）第一讲
33
二、桥梁的分类
• 5、按桥梁用途来划分
2013年3月 桥梁工程（上）第一讲 2
一、桥梁工程课程简介
• 桥梁工程课学习要求
– – – – 掌握常见体系桥梁的构造形式 熟悉常见桥梁构件的常用尺寸 掌握桥梁设计的基本计算方法 掌握常见体系桥梁的施工方法
2013年3月
桥梁工程（上）第一讲
3
一、桥梁工程课程简介
• 桥梁工程课学习方法
– 关注桥梁构造
• 2）排水防水系统
• 3）栏杆(或防撞栏杆)
• 4）伸缩缝
• 5）灯光照明
2013年3月 桥梁工程（上）第一讲 38
桥梁工程（上）
第二讲 简支梁桥的构造及施工
最简单桥梁构造形式
同济大学桥梁工程系石雪飞 2013年3月
第一节 梁式桥的类型
• 按受力体系划分
– 简支梁、悬臂梁、连续梁、连续刚构
• 按材料划分
多跨连续梁桥
• 3、连续梁桥
– – – – – – 恒载、活载均有卸载弯矩 行车条件好 次内力影响大，计算复杂 超静定体系对地基要求高 跨径应用范围越来越大 小跨径采用支架施工方法，大跨径采用悬臂 施工方法 – 跨径增大受支座吨位的限制
连续梁桥
均布荷载q
多跨悬臂梁桥
多跨连续梁桥
• 4、T形刚构桥
– 在受拉区先加预压力，使受拉区转化为压力释放的过程
2013年3月
桥梁工程（上）第一讲
55
组合截面
• 受压受拉区用不同的材料建成 • 混凝土还起到保护钢筋的作用
2013年3月
桥梁工程（上）第一讲
56
预应力
• 在受拉区先加预压力，使受拉区转化为压 力释放过程
2013年3月
桥梁工程（上）第一讲
57
钢混截面梁
T形刚构桥
连续刚构桥
二、 建造梁桥的材料
• 要求：既能受压又能受拉 • 单一材料
– 满足要求的单一材料价钱贵：钢材、木材（临时桥上用） – 便宜的材料受压能力强，受拉能力差：石材、混凝土、玻璃、 砖、铸铁（基本淘汰了）
• 组合截面
– 受压受拉区用不同的材料建成 – 钢筋混凝土、钢混组合截面梁
• 预应力
• 解决办法
– 尽量将面积集中在上下缘，桁架梁。 – 魁北克桥的最大梁高140m（落实）
2013年3月
桥梁工程（上）第一讲
12
魁北克桥
2013年3月
桥梁工程（上）第一讲
13
悬索桥的受力特点
• 由于拱的形状，拱圈只承担压力
– – – – 拱顶推力产生的弯矩抵抗外荷载弯矩 拱的矢高越大，拱内的压力越小 地基必须抵抗拱圈传来的水平力 细长的拱轴受压有失稳的可能，控制拱圈截面尺寸
桥梁工程（上）
第一讲 概述
同济大学桥梁工程系石雪飞 2013年3月
一、桥梁工程课程简介
• 桥梁工程方向最主要的专业课
– 桥梁工程（上）
• 梁式桥——简支梁、连续梁、刚架
– 桥梁工程（下）
• 拱桥——简单体系拱桥、组合体系拱桥 • 斜拉桥 • 悬索桥
– 桥梁概念设计——桥梁结构概念 – 钢与组合结构桥梁——钢桥的特殊问题
• 悬索使用的不方便
– 无法直接在缆绳上行车，必须采用吊索将桥面 – 由于缆绳太细，变形非常大，限制跨径的增大
2013年3月
桥梁工程（上）第一讲
18
组合体系桥梁的受力特点
• 拉压构件组成力矩承担外荷载
– 拉压力自平衡 – 其中一个构件同时起桥面的作用
• 问题
– 如何形成自平衡体系？ – 先形成撑或拉的桥面很困难，需要付出代价
– 自重大、大跨径时有效承载能力低 – 空心板、实心板 – 适合于小跨径桥梁
66
2013年3月
桥梁工程（上）第一讲
整体板
2013年3月
桥梁工程（上）第一讲
67
预制空心板
预制空心板城市高架桥
2013年3月
桥梁工程（上）第一讲
69
• 2、肋板式截面
– – – – – 混凝土梁、钢梁、钢混结合梁均可采用 形、I形、T形 截面效率指标 多用于纵向分缝装配式桥梁 适合于中等跨径简支桥梁，也用在小跨径连 续梁
2013年3月
桥梁工程（上）第一讲
16
悬索桥的受力特点
• 由于悬索的形状，悬索只受拉
– – – – – 悬索拉力产生的力矩抵抗外荷载弯矩 矢高越大，主缆内的拉力越小 地基必须能抵抗水平拉力 由于主缆受力后自由改变形状，缆绳只受拉 没有细长构件失稳的问题
2013年3月
桥梁工程（上）第一讲
17
悬索桥的受力特点
2013年3月
桥梁工程（上）第一讲
14
拱桥的受力特点
• 拱圈全部受压的条件
– 合理拱轴线，与外荷载有关 – 不满足合理拱轴线条件时，拱圈受一定的弯矩
• 拱使用的不方便——无法直接在拱上行车
– 必须建造拱上建筑（计算合理拱轴线时必须计入）
2013年3月
桥梁工程（上）第一讲
15
铜瓦门桥 中承式有推力
2013年3月
桥梁工程（上）第一讲
19
桁架与系杆拱
2013年3月
桥梁工程（上）第一讲
20
拱与系杆拱
2013年3月
桥梁工程（上）第一讲
21
自锚式悬索桥与常规悬索桥
2013年3月
桥梁工程（上）第一讲
22
变高度桁架梁
2013年3月
桥梁工程（上）第一讲
23
二、桥梁的分类
• 2、按照材料分类
– – – – 木桥——目前中国不允许建造永久性木桥 石桥——受压性能好，特别适合于建造拱桥 砖桥——人造石头 混凝土桥——很容易现场定型，性能与石材差不多，可 以建造各种体系桥梁
• 基础
– 将桥梁结构的反力传递到地基
2013年3月 桥梁工程（上）第一讲 35
2013年3月
桥梁工程（上）第一讲
36
常用名词
• • • • • 计算跨径 跨径 净跨径 建筑高度 桥下净空
2013年3月
桥梁工程（上）第一讲
37
三、桥梁的组成
2、桥梁附属设施
保证行车安全，增加桥梁的耐久性
• 1）桥面铺装(或称行车道铺装)
• 单箱单室——适合于大跨径桥梁 • 单箱多室——适合于小跨径桥梁 • 分离多箱——适合于吊装的小跨径桥梁
– 混凝土、钢、钢混组合梁，均有箱型截面 – 施工复杂
2013年3月
桥梁工程（上）第一讲
76
单箱截面
2013年3月
桥梁工程（上）第一讲
77
Roosevelt Bridge
2013年3月
桥梁工程（上）第一讲
– 混凝土梁桥、钢梁桥、钢混结合梁桥
• 按截面形式划分
– 板梁、肋梁、箱梁
• 按腹板是否挖空划分
– 实腹梁、桁架梁
2013年3月 桥梁工程（上）第一讲 40
一、按体系划分 • 1、简支梁
– – – – 施工方便 静定体系对地基要求不高 弯矩最大 适合于小跨径桥梁
2013年3月
桥梁工程（上）第一讲
41
• 微观受力特点——拉应力合力与压应力合力形成抗力 矩来抵抗外荷载弯矩 • 从材料合理应用角度看，梁应该做成变高度 • 拉、压力线间的距离受梁高限制不可能很大，限制了 跨径的增大，只能增加材料来提高抗力
2013年3月
桥梁工程（上）第一讲
பைடு நூலகம்
8
实腹钢梁桥—钢板梁
2013年3月
桥梁工程（上）第一讲
9
简支混凝土梁桥
桥梁分类 特大桥 大 桥 中 桥 小 桥 涵 洞 多孔跨径总长 L(m) L≥1000 100≤L＜1000 30＜L＜100 8≤L≤30 单孔跨径L0(m) L0≥150 40≤L0＜150 20≤L0＜40 5≤L0＜20 5≤L0
25
2013年3月
桥梁工程（上）第一讲
二、桥梁的分类
• 3、按跨径大小分类
62
Woodrow Wilson
2013年3月
桥梁工程（上）第一讲
63
Woodrow Wilson
2013年3月
桥梁工程（上）第一讲
64
Woodrow Wilson
2013年3月
桥梁工程（上）第一讲
65
三、按截面类型划分
• 1、板梁桥
– 一般为钢筋混凝土和预应力混凝土梁，施工 方便
• 整体现浇、预制现浇
– – – – – – 卸载弯矩类似于悬臂梁 适合于悬臂施工、节省支座 静定体系对地基要求不高 跨中的牛腿、伸缩缝，易损坏 行车条件不好 适合于中等以上跨径桥梁，直接应用越来越 少
