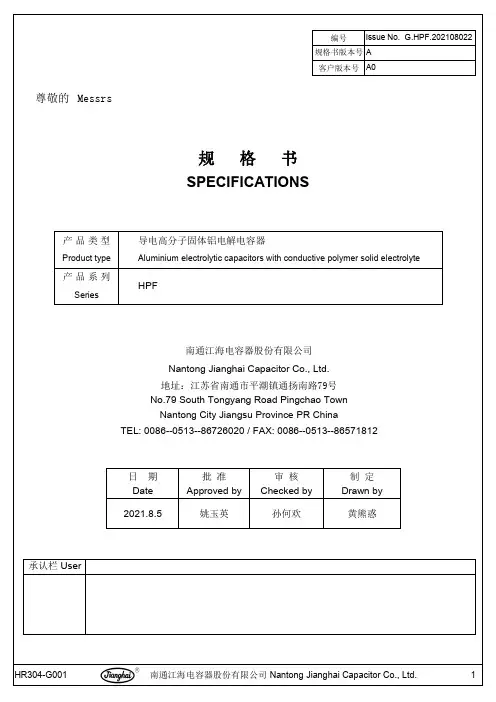

江海电容器HPF系列导电高分子固体铝电解电容器规格书说明书
编号Issue No.G.HPF.202108022规格书版本号A客户版本号A0尊敬的Messrs规 格 书SPECIFICATIONS产品类型导电高分子固体铝电解电容器Product type Aluminium electrolytic capacitors with conductive polymer solid electrolyte产品系列HPFSeries南通江海电容器股份有限公司Nantong Jianghai Capacitor Co., Ltd.地址：江苏省南通市平潮镇通扬南路79号No.79 South Tongyang Road Pingchao TownNantong City Jiangsu Province PR ChinaTEL: 0086--0513--86726020 / FAX: 0086--0513--86571812日 期批 准审 核制 定Date Approved by Checked by Drawn by2021.8.5姚玉英孙何欢黄熊惑承认栏 User目录 ContentsNo.项目Item页码Page1适用范围 Scope42规格值 Specifications4~53尺寸 Dimensions54标志 Marking65构造 Structure76编码规则 Part number system77特性 Characteristics8~128包装 Packing139编带 Taping1410环保方面 Environmental1411使用注意事项 Technical note15~18G.HPF.202108022南通江海电容器股份有限公司 Nantong Jianghai Capacitor Co., Ltd.2规格书变更记录 (Change history of specification)发行日期版本原因内容页码标记发行编号Issued date Edition Reason Contents Page Mark Issue No.2021.8.5A 首次发行Original- 1 to 18-G.HPF.2021080221. 适用范围 Scope本规格书适用于HPF系列固体导电高分子铝电解电容器。
主板换固体电容 固态电容规格
[转贴]主板换固体电容固态电容规格这段时间改主板换电容的人超多，但问来问去基本上就是那么几个陈旧问题，干脆我一次性把这些问题总结一下。
常用的固态电容规格基本上就是这几种：1：CPU供电部分：680uF/2.5v就没有问题，当然用1500uF/2.5v就更保险了，当然还得看你自己主板电容插槽的间距，电压不用担心2.5v不够，现在桌面级CPU的电压没有超过2v的。
品牌方面建议用JP化工。
2：CPU滤波部分：330uF/16v，至于用日化的还是三洋SEP到无所谓，看个人喜好了，330是固体聚合物16里最高的了，没有比它再高的啦，这里的16v电压绝对不能少。
3：内存部分：用560uF/4v没问题，因为现在内存电压没有超过4v的4：PCI，AGP，PCI-E部分：如果是1000uF/6.3v的话那一样用560uF/4v替换，如果有的个别部分原来是1500uF/6.3v的个人感觉最好换成820uF/6.3v的会更保险（这处电压有些达到5v如果换560uF/4v的话电容温度会很高，切记！）5：主板其他部分：如果是470uF/10v那换成270uF/10v，如果是470uF/16v，那换成180uF/16v，如果还有其他类型的统一换成100uF/16v肯定没问题，当然还得注意插脚间距。
最后就是焊接手法的好坏了，手法好的话一般主板改造成功率应该100%，至于我所说的液体换固体的办法是没有什么换算公式的，只要了解主板各个部分的实际电压就OK了，（CPU本身电压不会超过2v，滤波电压12v以上，内存电压没有超过4v的，PCI，AGP，PCI-E总线电压应该是5v外部接口部分一般是10v-1 6v）有一条是肯定的，所有的主板是不会超过16v电压的，不要认为用220v的300W或者400W电源主板的电压也就很高.商品介绍超小体积NCC日本化工PSC系列2.5V 560UF固态固体电容可替4V680UF单购此商品50只起售(固体电容混买多种规格组合100只以上,此商品不少于20只)全新,日本原产.适于用改造计算机板卡及各类视听设备的1.8V 及1.8V以下供电部分滤波.如替换CPU周边供电专用的电解液铝电解电容:6.3V 1000UF,6.3V 1500UF,6.3V 1800UF,6.3V 2200UF，4V 820UF 4V 680UF同时也可替换显卡GPU及ＤＤＲＩＩ内存周边滤波电容直径8MM×高８MM .脚距：5MM 105度高温PSC系列为日本化工固体电容性能最优的系列更详细资料请从官方网站获取：http://www.chemi-con.co.jp/pdf/catalog/al-c1001i/al-conductive-c-0808 29.pdf在电脑主板系统中常用于替代直径为8MM 2.5V以下供电专用的电解电容,小提示：固体电容与普通铝电解质电容的区别不在于外壳是否有套有塑料皮，事实上很多铝电解电容是光亮的铝壳，没有塑料皮，同样也有很多固体电容套着外面的塑料皮，这个跟厂家的风格有关，但不区分两者的标准，具体请参考厂家官方网站的资料说明．固体电容代换电解电容的原则(菜鸟们请仔细阅读)所有电容在代换前需要确认安装尺寸.名词解释,ESR(通俗定义为电容为稳定电源电压而充放电动作的反应速度及电能损耗大小)目前大多数影音及计算机产品中配置以下几组电压12V、5V、3.3V、2.5V、 1.8V、及1.8V以下.首先我们强调一下5V电源在板卡的数字电路系统中主要负责各类输入输出接口的供电，其分布范围是比较少，电容的损坏率也相当低．所以,在正常情况下电脑板卡和以数字逻辑电路为主的电路板中,在小批量维修替换时10V的电解电容完全可以使用6.3V的电容替代.耐压的选择:由于铝电解电容的误差较大,在耐压选取方面设计时会留有很大的余量例如:12V电源部分常用16V铝电解电容,5V电源常用10V ，3.3V选用6.3V,3.3V以下选用6.3V或者4V(这种很少见)这是厂商选择的一般规律,我们在板卡上也会见到用在12V电源上的25V铝电解电容,甚至在CPU 1.45V的滤波部分看到10V的电解电容.所以原铝电解电容耐压只做为参考,选用电容耐压的唯一的标准是电路的电压,如果选用固体电容,只要电路电压低于固体电容耐压即可,不需要考虑余量(事实上电容设计者已经根据常用电源电压留好了余量)容量的选择,电容容量的选择是根据电路中的电流(即功耗)来确定的,如CPU是主板中的耗电之王,在其周边我们就见到了密密麻麻的电解电容和高频瓷片电容,在显卡的GPU附近亦是如此.同样由于电解电容的误差大和老化后容量减小较大,在容量选择上也会留有很大的余量.固体电容容量几乎不会减小,不用考虑老化后容量减小的问题,再者ESR值明显优于铝电解电容,所以在容量选择上固体电容有很大的空间,根据经验一般可选择为铝电解容量的四分之一或者更大,当然这个值不是绝对的,略有偏差,无关要紧.大家对电解电容比较熟悉,对于电容的认识往往只记得容量及耐压值,没错，但忘却了关于电容品质的决定性因素[电容的材质]，当替换选择电解电容时，在体积允许的情况下,按照与原使用型号的容量耐压贴近的，高压替换低压，高容量替换低容量，都是正确的认识,但在固体电容的选择上，是不能按照这样传统的替换概念的，由于材料及工艺不同,在同等耐压及容量情况下,电解电容和固体电容对比,固体电容的体积要大出电解电容一倍以上.由于固体电容材料价格较铝电解电容的材料价格贵出很多,越大的越贵,固体已经很贵啦,没有必要做得那么大.更重要的是由于固体电容优秀的性能决定了小容量即可胜任更恶劣工作环境, 纯固态材料决定了其寿命更长,误差更小,其出厂时的参数在连续工作数万小时后,仍可维持不变.但铝电解电容在工作两千小时后,电解液将慢慢出现干涸现象,容量变小,随着时间推移,电路系统将变得不稳定,如运行变慢死机等等固体电容强调的是低ESR，高温时性能不变.所以更换固体电容，大家不要老觉得容量够不够啦，电压会不会太低啊这些概念性的错误.说了一大堆,实战应用举例：1.CPU供电类电容,此位置一般原来均是6.3V-10的电解电容,根据CPU的实际电压来更换，近五年生产的CPU核心电压已经没有高于2.5V的了,都在1.8V以下,如果是古董另当别论.用在CPU外围的6.3V 1500UF-6.3V 3300UF电解替换可使用固体电容 4V 1200UF, 4V 1500UF, 2.5V1500UF,4V 820UF 及2.5V 820UF亦可胜任2.6.3V1500UF-2200UF(直径8MM)电解用于3.3V或者3.3V以下电源部分,可用固体电容容量330-820UF耐压4V以上即可. 如常见的4V 560UF3.12V电源16V 1000UF--16V 3300UF 电解可用固体电容16V270UF 16V330UF （12V电源作为高电压不直接供给大电流的电路部分,故此处可选用之容量较小）3.最常用的1000UF/6.3，广泛分布与内存插槽，AGP插槽，PCI插槽，此类电解换固体：耐压高于4V 容量大于270UF即可,如:4V 560UF, 4V 470UF,4.另外一些常用的，470UF/16V 电解可用固体 180UF/16v5.更换10V耐压的小个电解电容请尽量使用6.3V或者10V耐压的固体电容,由于使用5V电源的芯片不太多且功耗不大,一般使用小个的电解电容.以上就基本覆盖了比较常用的主板电解类的换固体的方案，主要目的是告诉大家，固体更换电解一定要修正的概念，第1：要注意实际电容位置的电压，第2:替换时不要过份强调容量,固体优越的性能足以胜任.。
三星电容规格书
三星电容规格书1. 引言本规格书旨在介绍三星电容的详细规格和特性。
三星电容是一种高质量、可靠性强的电子元件，广泛应用于各种电路和设备中。
本文将从技术参数、材料特性、封装形式以及应用领域等方面对三星电容进行全面介绍。
2. 技术参数2.1 电容值三星电容提供多种不同的电容值，范围从几皮法到数百微法。
具体的电容值取决于产品型号和系列。
2.2 额定电压每个三星电容都有一个额定电压，表示其能够承受的最大工作电压。
额定电压可以从几伏到数百伏不等。
2.3 容差三星电容的容差指标表明了其实际值与标称值之间的允许偏差范围。
常见的容差包括±5%、±10%等。
2.4 工作温度范围三星电容适用于不同的工作温度范围，常见的工作温度范围包括-40℃至+85℃、-55℃至+125℃等。
2.5 极性部分三星电容是极性电容，需要按照正确的极性连接。
而非极性电容则不受极性限制。
3. 材料特性3.1 介质材料三星电容的介质材料通常采用高质量的聚合物或陶瓷材料。
这些材料具有良好的绝缘性能和稳定性，以确保电容的长期可靠运行。
3.2 极板材料三星电容的极板通常采用优质金属，如铝或钽。
这些金属具有良好的导电性和耐腐蚀性，以确保电容在工作中能够提供稳定可靠的电流传输。
3.3 封装材料三星电容的封装材料通常采用环保型塑料或金属外壳。
这些封装材料具有良好的机械强度和耐高温特性，以保护内部元件并提供稳定的外部连接。
4. 封装形式4.1 表面贴装型（SMD）三星电容可提供表面贴装型封装，方便在PCB上进行自动化焊接。
常见的封装形式有0805、1206、1210等，具体尺寸取决于电容的电容值和额定电压。
4.2 插件型三星电容也可提供插件型封装，适用于手工焊接或特殊应用场景。
插件型封装通常具有引脚，可直接插入PCB或插座中。
5. 应用领域5.1 通信设备三星电容广泛应用于各种通信设备，如手机、无线路由器、基站等。
其高质量和稳定性能确保了通信设备的可靠运行和优秀的信号传输质量。
WTC5V51F5Z-0720C 超级电容器 产品规格书说明书
产品规格书产品名称: 超级电容器产品型号: WTC5V51F5Z-0720C变更履历表版本修订人变更内容变更日期R21.1 任倩倩1、增加了最大峰值电流(1s) 2021.09.24目录质量声明 (4)1. 适用范围 (5)2. 标准测试条件 (5)3. 一般特性 (5)4. 包装方式 (5)5. 环境性能指标 (6)6. 产品尺寸及外形 (6)7. 命名规则 (7)8. 测试方法 (7)9. 注意事项和使用指导 (9)10. 免责声明 (11)质量声明正确的使用和维护保养才能确保您的电容(或电容系统)长期可靠稳定地运行。
⚫收到产品后，请检查包装是否完好，若包装破损，可能导致产品损坏。
若有损坏，请于五个工作日内联系我司售后或销售人员。
⚫凡不按本说明书规定进行使用或维护保养者，视同放弃保修权利，上海闻亭实业有限公司及其服务站有权不再予以保修，对由此而产生的一切损失也不予以赔偿，但可以根据情况提供相应的有偿服务。
⚫贵司在收到产品及产品说明书后，请于7日内回复。
7日内未回复，我司将视客户承认此产品及产品说明书符合贵司要求。
公司信息地址：上海市黄浦区广西北路528号电话：+86-021-********邮编：200001邮箱：******************网址：1. 适用范围本产品规格书描述了上海闻亭实业有限公司（以下简称闻亭信息）生产的圆柱式超级电容器的产品性能指标。
2. 标准测试条件一般情况下，在标准大气压下，温度15~35 o C，相对湿度在25%~75%条件下进行测试；测试前样品应该在测试温度下放置12 h以上，本规格书的测试条件为标准大气压，温度为25±2 o C，相对湿度为60±15%。
3. 一般特性测试项目规格/条件1 型号WTC5V51F5Z-0720C2 额定容量 1.5 F3 容量偏差-20 % ~ + 80 %4 工作电压 5.5V5 浪涌电压 6.0 V6 标称内阻交流阻抗20 Ω直流阻抗30 Ω7 产品重量8.5±0.05g8 最大峰值电流(1 s) 90mA9 漏电流(24 h) ≤0.02mA10 工作温度-40 ~ 70 o C11 储存温度-40 ~ 85 o C12 循环寿命25ºC，额定电压到半额定电压间循环充放电50万次，|∆C/C|≤30%，ESR≤4倍初始值(25ºC)4. 包装方式产品型号包装数量（只）包装箱尺寸（L×W×H, mm）整箱重量（Kg）每外箱每吸塑盘每内箱每外箱每吸塑盘每内箱WTC5V51F5Z-0720C80 400 1600 331×228×117 485×355×265 16±15. 环境性能指标项目规格/条件1 温度特性+70 o C时|∆C/C|≤30 %，ESR≤规定值（25 o C）-25 o C时|∆C/C|≤50 %，ESR≤4倍初始值（25 o C）2 高温负荷特性+70 o C ± 2加额定电压，1000h后，|∆C/C|≤30%，ESR≤4倍规定值。
荣誉SL低漏电系列固态电解电容规格书
Leakage Current ESR Dissipation Factor Capacitance Change
耐湿性 Moisture Resistance
存放在60℃,RH90~95%,2000h
Stored at 60℃,RH90~95%,2000h
Leakage Current ESR Dissipation Factor
损耗系数
ESR(100KHz) Capacitance Change 耐久性 Endurance
105℃,2000h,不超过额定电压
105℃,2000h,at rated voltage
测试前的值的±20％以内 Within ±20% of the value before test 不超过指定值 Not to exceed the value specified 不超过指定值的150% Not to exceed 150% of the value specified 不超过指定值的150% Not to exceed 150% of the value specified 测试前的值的±20％以内 Within ±20% of the value before test 不超过指定值 Not to exceed the value specified 不超过指定值的150% Not to exceed 150% of the value specified 不超过指定值的150% Not to exceed 150% of the value specified
SOLID POLYMER ELECTROLYTIC CAPACITOR
固态高分子电解电容
SL Series
尺寸及特性
w.v (v)
贴片固态电容规格书
贴片固态电容规格书规格书：贴片固态电容
产品型号：C2010X5R1E106K125AB
产品参数：
1.额定容量：10uF
2.公差：±10%
3.工作电压：25V
4.最大有效电压：16V
5.温度系数：X5R
6.尺寸：2010
7.引脚间距：0.5mm
产品特点：
1.小巧轻便，适用于高密度集成电路板
2.采用高性能陶瓷材料，具有优异的电学性能
3.公差小，稳定性高，具有可靠性好的特点
4.在高温环境下有较好的稳定性
应用范围：
1.通信设备
2.计算机配件
3.家用电器
4.医疗器械
5.电子仪器
注意事项：
1.应储存于温度不超过35℃、相对湿度不超过70%的环境中
2.在使用前应检查电容器外观和引脚是否正常，避免损坏产生误操作
3.当电容器在高温环境下使用时，应考虑有效散热，以免影响电容器性能
4.使用时应避免过电压、过电流的情况产生，以免损坏电容器
品质保证：
1.本产品符合国家相关标准要求，通过CE、ROHS等认证
2.产品生产过程中，采用先进设备和先进工艺，严格控制品质
3.产品出厂前，进行严格品质检测与测试，确保产品性能符合要求
4.产品质量保证期为一年，如有任何问题，可与我司联系处理。
固态铝电解电容 330uF 10V 6.3×8 105 ℃ 标准品
6.3X11/8X8/ 8X11.5/10X12.5
8X8 / 8X11.5 / 10X12.5
8X11.5 / 10X12.5
6.3×7
5X8/6.3X7 6.3×8
5X8/6.3X7/6.3X8 8X8 / 8X11.5
5X8/6.3X7/6.3X8 8X8 / 8X11.5 6.3×11 8X8 / 8X11.5 6.3×11 8X8 / 8X11.5 6.3X11/8X8/
测试前的值的±20％以内 Within ±20% of the value before test
不超过指定值 Not to exceed the value specified
不超过指定值的150% Not to exceed 150% of the value specified
不超过指定值的150% Not to exceed 150% of the value specified
8X11.5/10X12.5
8X8 / 8X11.5
8X11.5 / 10X12.5
8X11.5 / 10X12.5
10X12.5
10X12.5
8X11.5 / 10X12.5
10X12.5
10X12.5 10X12.5
25 （27.5） 6.3X7/6.3X8
6.3×7 5X8/6.3X7
6.3×8 5X8/6.3X7
6.3X11/8X8/ 8X11.5
8X8 / 8X11.5
6.3X8/8X8/ 8X11.5/10X12.5
6.3X11/8X8/ 8X11.5/10X12.5
8X8/8X11.5 10X12.5
8X8/8X11.5 10X12.5
凯美,法拉电容,5.5V1F规格书
Kamcap supercapacitor product specification
电流(μA)
（3）漏电流特性：
1000
100
10
1 1000
10000
时间(s)
100000
11 KAMCAP性能测试方法 （1）依据标准
IEC 62391-1《Fixed electric double-layer capacitors for use in electronic equipment – Part 1:Generic specification》
70210004h后cc30esr25时cc50esr4倍规定值25702加额定电压1000h后cc30规格条件specificationcondition70时cc30esr初始值2510kamcap55v10f1凯美商标kambrand2额定容量及额定电压ratedcapacitanceandratedvoltagekamcap?kamcapsupercapacitorproductspecification127kam型号kamtype系列代号电压符号结构类型标称容量容量偏差引出方式附加符号系列代号功率型sp能量型se额定电压v电压符号结构类型符号标称容量f容量代号容量偏差符号252r5272r7333r3636r3505r0555r51212v2424v3636v4848v卷绕型j叠片型d组合型z011040222240333340474741010520205333354747580805101062020630306505069090610010712012715015730030760060715001583500358500050810s20t1020u2080v引出方式符号螺柱型l引线型y接触型c在无特殊设计时可不采用8产品尺寸图dimensionkamcap?kamcapsupercapacitorproductspecification尺寸sizemmlwh2引线距离downleaddistancemmp引线直径downleaddiametermmd9包装方法packaging数量pcs产品型号板内包装外包装内包装外包装尺寸lwhmm1658523120506005质量weightkg763se5r5z105vy10验数据testresult32224134427019595415295310实1温度特性temperaturecharacteristics2寿命特性lifecharacteristicskamcap?kamcapsupercapacitorproductspecification3漏电流特性
威马电容规格书
威马电容规格书1. 引言本规格书旨在详细描述威马电容的技术规格和性能参数，以便供制造商、技术人员和客户了解和选择适合自己需求的威马电容产品。
威马电容作为一种重要的电子元件，在电路中起到存储电荷、滤波和隔离的作用，广泛应用于各种电子设备和系统中。
2. 产品概述威马电容是一种电子元件，由两个电极和介质组成。
根据介质的不同，威马电容可分为陶瓷电容、铝电解电容、电解电容、电解固体电容等多种类型。
本规格书主要描述陶瓷电容和铝电解电容的技术规格和性能参数。
3. 技术规格3.1 陶瓷电容陶瓷电容是一种常见的电容器，具有体积小、价格低廉、稳定性好等特点。
以下是陶瓷电容的主要技术规格：•额定电容值（Rated Capacitance）：陶瓷电容的额定电容值通常以单位“微法”（μF）表示，常见的额定电容值有0.1μF、1μF、10μF等。
•额定电压（Rated Voltage）：陶瓷电容的额定电压是指电容器可以承受的最大电压，通常以单位“伏特”（V）表示，常见的额定电压有10V、50V、100V等。
•容差（Tolerance）：陶瓷电容的容差是指实际电容值与额定电容值之间的允许偏差范围，通常以百分比表示，常见的容差有±5%、±10%、±20%等。
3.2 铝电解电容铝电解电容是一种常见的大容量电容器，具有电容值大、体积较大、价格适中等特点。
以下是铝电解电容的主要技术规格：•额定电容值（Rated Capacitance）：铝电解电容的额定电容值通常以单位“微法”（μF）表示，常见的额定电容值有100μF、1000μF、10000μF等。
•额定电压（Rated Voltage）：铝电解电容的额定电压是指电容器可以承受的最大电压，通常以单位“伏特”（V）表示，常见的额定电压有16V、25V、50V等。
•ESR（Equivalent Series Resistance）：ESR是铝电解电容的等效串联电阻，其值越小表示电容器的性能越好。
江苏振华新云电子有限公司 导电聚合物片式固体电解质钽电解电容器规格书说明书
导电聚合物片式固体电解质钽电解电容器规格书新云型号：PXTB006M227E035STU1.产品特点该产品为模压封装、片式引出，具有密封性好、重量轻、电性能优良、稳定可靠等特点。
适用于移动通讯、摄像机、程控交换机、计算机、汽车电子等各种电子设备的直流或脉动电路。
2.产品型号及编码说明3.产品外形及尺寸：见图1及表1表1电容器的外形尺寸单位：mm外壳代号外形尺寸LW H S W 1B3.5±0.32.8±0.31.9±0.30.8±0.22.2±0.2底部视图侧面视图端面视图PXT B 006M 227E035S T U电压标识：006=6.3V 引线端子类型：T=Sn 容量标识：227=220μF 应用标识:U=Universal ESR 标识符:E035=35mΩ容量等级：M=±20%壳号标识：B 系列标识：PXT钽芯标识：S=Single 单芯4．电性能参数4.1工作温度范围：-55℃～85℃。
4.2标称电容量偏差（25℃，120Hz）：M：±20%。
4.3主要电性能参数：见表2项目性能备注使用温度-55℃～85℃额定电压 6.3V浪涌电压额定电压的1.15倍静电容量220μF测试频率：120Hz测试温度：25(±2)℃容量等级±20%损失角正切（tanδ）≤8%漏电流（μA）≤138.6额定电压充电5分钟后等效串联电阻（mΩ）≤35测试频率：100KHz 纹波电流（mA）≤1350100KHz/+45℃ΔC/C tanδESR LC浪涌电压测试初始值的±20%以内规格值以下规格值1.5倍以下规格值的3倍以下温度特性+25℃-规格值以下规格值以下规格值以下-55℃初始值的±20%以内规格值以下规格值以下-+105℃初始值的+50%~0%规格值的1.5倍以下-规格值的10倍以下耐焊接热初始值的±10%以内规格值的1.5倍以下规格值的1.1倍以下规格值的3倍以下耐久性初始值的±20%以内规格值的2倍以下规格值的2倍以下规格值的2倍以下1000h@85℃额定电压耐湿热性试验前的值的+40%，-20%以内规格值的1.5倍以下规格值的5倍以下规格值的5倍以下温度：60℃湿度：90%～95%RH时间：500小时5.标志5.1标志内容（1）商标及正极标识（2）标称电容量（3）额定工作电压5.2标志说明（举例）：见图2。
三星电容全系列规格书
March 2009MULTILAYERCERAMIC CAPACITORSAll information indicated in this catalog is as of March. 2009The specifications and designs contained herein may be subject to change without notice.Passive components Sales OfficeHead Office206, Cheomdansaneop Road,Youngtong-gu,Suwon, Kyonggi Province 443-743, KoreaEuropeTel:+82-31-210-6328E-mail:james.pyun@ AmericaTel:+82-31-210-6794E-mail:randy.kim@ AsiaTel:+82-31-210-5348E-mail:koogi@ DomesticTel:+82-31-210-3757E-mail:southjoy@Manufacturing SiteSuwon Plant (Korea)206 Cheomdansaneop Road, Youngtong -gu,Suwon, Kyonggi Province 443-743, KoreaTel:+82-31-210-6794E-mail:randy.kim@ Busan Plant (Korea)1623-2, Songjeong -dong,Kangseo -gu, Busan 618-270, Korea Tel:+82-51-970-7671E-mail:kyc.kweon@ Tianjin Plant (China)27, Heiniucheng -Road, Hexi District,Tianjin, China 300210Tel:+86-22-2830-3333(3450)E-mail:gk.ryu@ Philippines Plant (Philippines)Calamba Premiere International Park, Batino, Calamba, Laguna, Manila Tel:+63-2-809-2873E-mail:ksj1445@Asia sales officeShanghai OfficeRm 1408 Shanghai international trade center No 2200 Yan an (W )RD Shanghai China 200335Te l:86-21-6270-4168(274)E-mail:dennis.cha@ Shenzhen OfficeRm 4501, 45/F, New World Center,Yitian Road, Futian District,Shenzhen, China 518026Te l:86-755-8608-5581E-mail:jackson.xian@ Qingdao OfficeRm 1201. Growne Plaza Qingdao;76XiangGangZhong Rd, Qingdao;266071P.R. ChinaTe l:86-532-5779102E-mail:zhengguo.cui@ HongKong OfficeSuite 4511, Two int’l Finance Centre,8 Finance Street, Central, Hongkong Te l:852-2862-6350E-mail:vinsent.chou@ Singapore Office3 Church Street Samsung Hub #23-02 Singapore 049483Te l:(65)6833-3228E-mail:winson.yeong@ Thai OfficeWellgrow Industrial Estate,93 Moo 5 T. Bangsamak, A.Bangpakong Chachoengsao 24180 Thailand Te l:66-38-562-026E-mail:sbimm@ Taiwan Office399 9F -1, Ruey Kuang Rd., Neihu, Taipei, TaiwanTe l:886-2-2656-8356E-mail:kevin0130.wang@America sales officeIrvine Office3345 Michelson Drive,Suite 350,Irvine, CA 92612Tel:1-949-797-8047E-mail:sh386.kim@Europe sales officeFrankfurt Office Samsung hausAm Kronberger Hang 6D-65824 Schwalbach/Ts.Tel:49-6196-66-7255FAX:49-(0)6196-66-7755E-mail:frank.goebel@ Hungary OfficeH2310, Szigetszentmiklos, Leshegy u.2-4, HungaryTel:36-24-551-148E-mail:jun21c.lee@Domestic DistributorsKORCHIP INC#219-8 Gasan -dong, Gumchun -gu,Seoul, KoreaTel:+82-2-838-5588E-mail:hjh0064@ CHUNG HAN#16-96 Hangang -lo 3, Youngsan -Gu,Seoul, KoreaTel:+82-2-718-3322E-mail:bu1230choi@ SAMTDaekyung Bldg.,Daechi-Dong,Gangnam -Gu, Seoul, Korea Tel:+82-2-3458-9000E-mail:info@ CHUNGMAC#53-5 Wonhyolo3 Youngsan -gu, Seoul, KoreaTel:+82-2-716-6428~9E-mail:webmaster@anycam.co.kr APEXINTRoom #905. C -dong Woorimlion ,s,Valley 371-28, Gasan-dong,Guemcheon-Gu, Seoul, Korea Tel:+82-2-2026-2610(2)E-mail:info@apexint.co.krWe, Samsung, declare that our component MLCC is produced in accordance with EU RoHS directive.1.RoHS Compliance and restriction of BrThe following restricted materials are not used in packaging materials as well as products in compliance with the law and restriction.- Cd, Pb, Hg, Cr+6, As, Br and the compounds, PCB, asbestos- Bromic materials : PBBs, PBBOs, PBDO, PBDE, PBB2.No use of materials breaking Ozone layerThe following ODS materials are not used in our fabrication process.- ODS material : Freon, Haron, 1-1-1 TCE, CCl4, HCFCIf you want more detailed Information,Please Visit Samsung Electro-mechanics Website CONTENTSPart NumberingSystem4628353950525558627983GeneralCapacitorsUltra HighCapacitorsSuper SmallCapacitorsHigh VoltageCapacitorsCamera StrobeCircuit CapacitorsArray TypeCapacitorsLow ESLCapacitorsApplication Manualfor Surface MountingPackagingSpecificationPremium Capacitorsfor AutomotiveApplicationsReliability TestConditionPart Numbering SystemFeature Capacitance Table (General Capacitors)GeneralCapacitorsCapacitance Table (General Capacitors)Capacitance Table (General Capacitors)GeneralCapacitorsCapacitance Table (General Capacitors)Capacitance Table (General Capacitors)GeneralCapacitorsCapacitance Table (General Capacitors)Capacitance Table (General Capacitors)GeneralCapacitorsProduct Line Up (General Capacitors)Product Line Up (General Capacitors)GeneralCapacitorsCL10 R82CB8ANNCL10 010CB8ANNCL10 1R2CB8ANNCL10 1R5CB8ANNCL10 1R8CB8ANNCL10 020CB8ANNCL10 2R2CB8ANNCL10 2R7CB8ANNCL10 030CB8ANNCL10 3R3CB8ANNCL10 3R9CB8ANNCL10 040CB8ANNCL10 4R7CB8ANNCL10 050DB8ANNCL10 5R6DB8ANNCL10 060DB8ANNCL10 6R8DB8ANNCL10 070DB8ANNCL10 080DB8ANNCL10 8R2DB8ANNCL10 090DB8ANNCL10 100JB8NNNCL10 100J B8ANNCL10 120JB8NNNCL10 120JB8ANNCL10 150JB8NNNCL10 150JB8ANNCL10 180JB8NNNCL10 180J B8ANNCL10 220JB8NNNCL10 220JB8ANNCL10 270JB8NNNCL10 270JB8ANNCL10 330JB8NNNCL10 330JB8ANN0.821.001.201.501.802.002.202.703.003.303.904.004.705.005.606.006.807.008.008.209.0010101212151518182222272733330.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.5pF0.5pF0.5pF0.5pF0.5pF0.5pF0.5pF0.5pF5%5%5%5%5%5%5%5%5%5%5%5%5%5%50505050505050505050505050505050505050505050505050505050505050505050500.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.90Part NumberThicknessMax. (mm)RatedVoltage(Vdc)CapacitanceToleranceCapacitance(pF)C P R S T U LSize L W (1.6 0.8mm)C0G P2H R2H S2H T2H U2J S2LCL10 390JB8NNNCL10 390JB8ANNCL10 470JB8NNNCL10 470JB8ANNCL10 560JB8NNNCL10 560JB8ANNCL10 680JB8NNNCL10 680JB8ANNCL10 820JB8NNNCL10 820JB8ANNCL10 101JB8NNNCL10 101JB8ANNCL10 121JB8NNNCL10 121JB8ANNCL10 151JB8NNNCL10 151JB8ANNCL10 181JB8NNNCL10 181JB8ANNCL10 221JB8NNNCL10 221JB8ANNCL10 271JB8NNNCL10 271JB8ANNCL10 331JB8NNNCL10 331JB8ANNCL10 391JB8NNNCL10 471JB8NNNCL10 471JB8ANNCL10 561JB8NNNCL10 681JB8NNNCL10 681JB8ANNCL10 821JB8NNNCL10 102JB8NNNCL10 122JB8NNNCL10 222JB8NNNCL10 332JA8NNN3939474756566868828210010012012015015018018022022027027033033039047047056068068082010001200220033005%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%50505050505050505050505050505050505050505050505050505050505050505050250.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.90Part NumberThicknessMax. (mm)RatedVoltage(Vdc)CapacitanceToleranceCapacitance(pF)C P R S T U LSize L W (1.6 0.8mm)C0G P2H R2H S2H T2H U2J S2LProduct Line Up (General Capacitors)Product Line Up (General Capacitors)GeneralCapacitorsCL21 560JBANNNCL21 680JBANNNCL21 820JBANNNCL21 101JBANNNCL21 101JBAANNCL21 121JBANNNCL21 151JBANNNCL21 181JBANNNCL21 221JBANNNCL21 271JBANNNCL21 331JBANNNCL21 331JBAANNCL21 391JBANNNCL21 471JBANNNCL21 471JBAANNCL21 561JBANNNCL21 821JBCNNNCL21 821JBAANNCL21 102JBCNNNCL21 122JBFNNNCL21 152JBFNNNCL21 182JBFNNNCL21 222JBFNNNCL21 332JAFNNNCL21 332JBFNNNCL21 392JBFNNNCL21 472JAFNNNCL21 472JBFNNNCL21 562JBFNNNCL21 103JBFNNN56688210010012015018022027033033039047047056082082010001200150018002200330033003900470047005600100005%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5%5050505050505050505050505050505050505050505050255050255050500.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.950.750.951.351.351.351.351.351.351.351.351.351.351.35Part NumberThicknessMax. (mm)RatedVoltage(Vdc)CapacitanceToleranceCapacitance(pF)C P R S T U LSize L W (2.0 1.25mm)C0G P2H R2H S2H T2H U2J S2LCL21 R47CBAANNCL21 0R5CBAANNCL21 R68CBAANNCL21 R82CBAANNCL21 010CBAANNCL21 1R2CBAANNCL21 1R5CBAANNCL21 1R8CBAANNCL21 020CBAANNCL21 2R2CBAANNCL21 2R7CBAANNCL21 030CBAANNCL21 3R3CBAANNCL21 3R9CBAANNCL21 040CBAANNCL21 4R7CBAANNCL21 050DBAANNCL21 5R6DBAANNCL21 060DBAANNCL21 6R8DBAANNCL21 070DBAANNCL21 080DBAANNCL21 8R2DBAANNCL21 090DBAANNCL21 100JBANNNCL21 100J BAANNCL21 120JBANNNCL21 120J BAANNCL21 150JBANNNCL21 180J BANNNCL21 220JBANNNCL21 270JBANNNCL21 330JBANNNCL21 390JBANNNCL21 470JBANNN0.470.500.680.821.001.201.501.802.002.202.703.003.303.904.004.705.005.606.006.807.008.008.209.0010101212151822273339470.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.25pF0.5pF0.5pF0.5pF0.5pF0.5pF0.5pF0.5pF0.5pF5%5%5%5%5%5%5%5%5%5%5%50505050505050505050505050505050505050505050505050505050505050505050500.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.750.75Part NumberThicknessMax. (mm)RatedVoltage(Vdc)CapacitanceToleranceCapacitance(pF)C P R S T U LSize L W (2.0 1.25mm)C0G P2H R2H S2H T2H U2J S2LProduct Line Up (General Capacitors)Product Line Up (General Capacitors)GeneralCapacitorsProduct Line Up (General Capacitors)Product Line Up (General Capacitors)GeneralCapacitorsProduct Line Up (General Capacitors)Product Line Up (General Capacitors)GeneralCapacitorsProduct Line Up (General Capacitors)Product Line Up (General Capacitors)GeneralCapacitorsProduct Line Up (General Capacitors)Product Line Up (General Capacitors)GeneralCapacitorsUltra HighCapacitorsCapacitance Table (Ultra High Capacitors)Capacitance Table (Ultra High Capacitors)Ultra HighCapacitorsCL10F225ZP8NNNCL21F106ZPFNNNCL31F226ZPHNNNCL32F226ZPJNNNCL05F105ZQ5NNNCL10F475ZQ8NNNCL32F107ZQJNNNY5V(EIA)Y5V(EIA)Y5V(EIA)Y5V(EIA)Y5V(EIA)Y5V(EIA)Y5V(EIA)2.21022221.04.710080%/-20%80%/-20%80%/-20%80%/-20%80%/-20%80%/-20%80%/-20%101010106.36.36.30.901.351.802.700.550.902.70-82~+22%(-30~+85 )-82~+22%(-30~+85 )-82~+22%(-30~+85 )-82~+22%(-30~+85 )-82~+22%(-30~+85 )-82~+22%(-30~+85 )-82~+22%(-30~+85 )1.60 0.802.00 1.253.20 1.603.20 2.501.00 0.501.60 0.803.20 2.50Part NumberThicknessMax. (mm)RatedVoltage(Vdc)CapacitanceToleranceCapacitanceTCCodeTemperatureCharacteristicsSize L W(mm)mark means packaging code. If you want to learn the code or quantity in detail, please see p 81.Small chip size03 Series(C0G) MLCC shows very low ESR valae.02 and 03 Series are suited to only reflow soldering02 and 03 Series are suited to miniature RF module,portable equipment and high frequency circuitVCO, Tuner, RF ModuleMCM ModuleMobile phone, Wireless LAN, Note PCFor using special purpose like Military, Medical, Aviation, Automobile device should be following a special specification.FeatureApplicationStructure and DimensionsCodeEIACode L W T BWDimension(mm)0.3 0.030.3 0.030.6 0.0302010.15 0.05030.2 0.020.2 0.020.4 0.02010050.07~0.1402CL21X106KAYNNNCL31X106KAHNNNCL21X106KOYNNNCL21X106KPCLNNCL05X105KQ5NNNCL10X105KQ8NNNCL21X225KQFNNNCL21X475KQFNNNCL10X106KQ8NNNCL21X106KQQNNNCL31X106KQHNNNCL21X226KQQNNNCL21X106KRCLNNCL31B475KAHNNNCL31B106KAHNNNCL31B475KOHNNNCL31B106KOHNNNCL21B225KQFNNNCL21B225KPFNNNCL21B106KQQNNNCL31B106KQHNNNCL32B226KQJNNNX6S(EIA)X6S(EIA)X6S(EIA)X6S(EIA)X6S(EIA)X6S(EIA)X6S(EIA)X6S(EIA)X5R(EIA)X6S(EIA)X6S(EIA)X6S(EIA)X6S(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)101010101.01.02.24.710101022104.7104.7102.22.210102210%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%252516106.36.36.36.36.36.36.36.342525161610106.36.36.31.451.801.450.950.550.901.351.350.901.401.801.400.951.801.801.801.801.351.351.351.802.7022%(-55~+105 )22%(-55~+105 )22%(-55~+105 )22%(-55~+105 )22%(-55~+105 )22%(-55~+105 )22%(-55~+105 )22%(-55~+105 )15%(-55~+85 )22%(-55~+105 )22%(-55~+105 )22%(-55~+105 )22%(-55~+105 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )2.00 1.253.20 1.602.00 1.252.00 1.251.00 0.501.60 0.802.00 1.252.00 1.251.60 0.802.00 1.253.20 1.602.00 1.252.00 1.253.20 1.603.20 1.603.20 1.603.20 1.602.00 1.252.00 1.252.00 1.253.20 1.603.20 2.50Part NumberThicknessMax. (mm)RatedVoltage(Vdc)CapacitanceToleranceCapacitanceTCCodeTemperatureCharacteristicsSize L W(mm)Product Line Up (Ultra High Capacitors)Super SmallCapacitorsSuper Small CapacitorsProduct Line Up (Super Small Size Capacitors)FeatureHigh VoltageCapacitorsHigh Voltage CapacitorsCapacitance Table (High Voltage Capacitors)Capacitance Table (High Voltage Capacitors)High VoltageCapacitorsCapacitance Table (High Voltage Capacitors)Product Line Up (High Voltage Capacitors)High VoltageCapacitorsProduct Line Up (High Voltage Capacitors)Product Line Up (High Voltage Capacitors)High VoltageCapacitorsCL31B222KGFNNNCL31B332KGFNNNCL31B472KGFNNNCL31B682KGFNNNCL31B103KGFNNNCL32B153KGFNNNCL32B223KGFNNNCL43B473KGFNNNCL43B104KG INNNCL21B153KEFNNNCL31B473KEHNNNCL32B104KE J NNNCL43B474KE JNNNCL21B221KDCNNNCL21B331KDCNNNCL31B471KDCNNNCL21B102KDCNNNCL21B222KDCNNNCL31B222KDCNNNCL21B472KDCNNNCL31B472KDCNNNCL21B103KDCNNNCL31B153KDCNNNCL31B223KDCNNNCL31B333KDFNNNCL31B473KDFNNNCL32B473KDHNNNCL31B104KDHNNNCL43B104KDFNNNCL21B221KCANNNCL21B471KCANNNCL10B102KC8NNNCL21B102KCANNNCL21B222KCANNNCL21B332KCANNNX7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)2.23.34.76.81015224710015471004700.220.330.471.02.22.24.74.71015223347471001000.220.471.01.02.23.310%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%5005005005005005005005005002502502502502002002002002002002002002002002002002002002002001001001001001001001.351.351.351.351.351.351.351.352.201.351.802.802.801.001.001.001.001.001.001.001.001.001.001.001.351.351.801.801.350.750.750.900.750.750.7515%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )3.20 1.603.20 1.603.20 1.603.20 1.603.20 1.603.20 2.503.20 2.504.50 3.204.50 3.202.00 1.253.20 1.603.20 2.504.50 3.202.00 1.252.00 1.253.20 1.602.00 1.252.00 1.253.20 1.602.00 1.253.20 1.602.00 1.253.20 1.603.20 1.603.20 1.603.20 1.603.20 2.503.20 1.604.50 3.202.00 1.252.00 1.251.60 0.802.00 1.252.00 1.252.00 1.25Part NumberThicknessMax. (mm)RatedVoltage(Vdc)CapacitanceToleranceCapacitanceTCCodeTemperatureCharacteristicsSize L W(mm)Product Line Up (High Voltage Capacitors)Product Line Up (High Voltage Capacitors)CL10B472KC8NNNCL21B472KCANNNCL21B682KCANNNCL10B103KC8NNNCL21B103KCANNNCL32B103KCFNNNCL21B153KCCNNNCL31B153KCCNNNCL21B223KCFNNNCL31B223KCCNNNCL31B333KCCNNNCL21B473KCFNNNCL31B473KCCNNNCL31B104KCFNNNCL31B154KCHNNNCL32B154KCFNNNCL32B224KCHNNNCL43B224KCFNNNCL32B334KCHNNNCL43B334KCFNNNCL32B474KCI NNNCL43B474KCHNNNCL31B105KCHNNNCL32B105KCJNNNCL43B105KCJNNNCL55B105KCHNNNX7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)4.74.76.8101010151522223347471001501502202203303304704701.01.01.01.010%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%10%1001001001001001001001001001001001001001001001001001001001001001001001001001000.900.750.750.900.751.351.001.001.351.001.001.351.001.351.801.351.801.351.801.352.201.801.802.802.801.8015%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )15%(-55~+125 )1.60 0.802.00 1.252.00 1.251.60 0.802.00 1.253.20 2.502.00 1.253.20 1.602.00 1.503.20 1.603.20 1.602.00 1.253.20 1.603.20 1.603.20 1.603.20 2.503.20 2.504.50 3.203.20 2.504.50 3.203.20 2.504.50 3.203.20 1.603.20 2.504.50 3.205.70 5.00Part NumberThicknessMax. (mm)RatedVoltage(Vdc)CapacitanceToleranceCapacitanceTCCodeTemperatureCharacteristicsSize L W(mm)mark means packaging code. If you want to learn the code or quantity in detail, please see p 81.High VoltageCapacitorsCodeEIACodeL W T BWDimension(mm)0.85(0.15)1.10(0.15)1.60(0.20)0.500.3/-0.33.200.20 1.600.20120631Suitable for the trigger of the flash circuitHighly reliable performanceSuperior in bias characteristicsSoft termination with a Ni/Sn plated overcoatStrobe Circuit FeatureApplicationStructure and DimensionCapacitance Table (Camera Strobe Circuit Capacitors)Camera StrobeCircuit CapacitorsFeature Capacitance TableArray TypeCapacito rsProduct Line Up (Array Type Capacitors)FeatureLow ESLCapacitorsCapacitance Table (Low ESL Capacitors)Product Line Up (Low ESL Capacitors)Low ESL CapacitorsReliability TestConditionReliability Test ConditionPremium Capacitors for Automotive ApplicationsPart Numbering System (Automotive Capacitors)Premium Capacitorsfor AutomotiveApplicationsFeatureCapacitance Table (Automotive Capacitors)Premium Capacitorsfor AutomotiveApplicationsProduct Line Up (Automotive Capacitors)Product Line Up (Automotive Capacitors)Premium Capacitorsfor AutomotiveApplicationsProduct Line Up (Automotive Capacitors)CL21C221JC6*PN CL21C331JC6*PN CL21C471JCC *PN CL21C681JCC *PN CL21C102JCC *PN CL21C102JCF *PN CL21C122JBC *PN CL21C152JBC *PN CL21C182JBC *PN CL21C222JBC *PN CL21C272JBC *PN CL21C332JBC *PN CL21C392JBC *PN CL21C472JBC *PN CL21C562JBC *PN CL21C122JBF *PN CL21C152JBF *PN CL21C182JBF *PN CL21C222JBF *PN CL21C272JBF *PN CL21C332JBF *PN CL21C392JBF *PN CL21C472JBF *PN CL21C562JBF *PN CL21C682JBF *PN CL21C822JBF *PN CL21C103JBF *PNC0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA)C0G(EIA))220 330 470680 1.0 1.0 1.21.5 1.82.2 2.73.3 3.94.75.6 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.66.8 8.2 10.05% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5%1001001001001001005050505050505050505050505050505050505050500.700.700.950.950.951.350.950.950.950.950.950.950.950.950.951.351.351.351.351.351.351.351.351.351.351.351.3530ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 ) 30ppm/ (-55~+125 )30ppm/ (-55~+125 )2.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.25Part Number Thickness Max. (mm)RatedVoltage (Vdc)Capacitance Tolerance CapacitanceTC CodeTemperature CharacteristicsSize L W(mm)Premium Capacitors for Automotive Applications Capacitance Table (Automotive Capacitors)*mark means design code. If you want more information , Please check with our sales representatives or product engineers. mark means packaging code. If you want to learn the code or quantity in detail, please see p 81.CL10B473KO8*PN CL10B683KO8*PN CL10B104KO8*PN CL10B103KA8*PN CL10B153KA8*PN CL10B223KA8*PN CL10B333KA8*PN CL10B473KA8*PN CL10B683KA8*PN CL10B104KA8*PN CL10B102KB8*PN CL10B152KB8*PN CL10B222KB8*PN CL10B332KB8*PN CL10B472KB8*PN CL10B682KB8*PN CL10B103KB8*PN CL10B153KB8*PN CL10B223KB8*PN CL10B333KB8*PN CL10B473KB8*PN CL10B683KB8*PN CL10B104KB8*PN CL10B102KC8*PN CL10B152KC8*PN CL10B222KC8*PN CL10B332KC8*PN CL10B472KC8*PN CL10B682KC8*PN CL10B103KC8*PN CL10B221KC8*PN CL10B331KC8*PN CL10B471KC8*PNCapacitance Product Line Up (Automotive Capacitors)Part Number ThicknessMax. (mm)0.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.900.90Capacitance Tolerance Size L W (mm)RatedVoltage(Vdc)Temperature CharacteristicsTC Code10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10%47 68 100 10 15 22 33 47 68 100 1.0 1.5 2.2 3.3 4.7 6.8 10 15 22 33 47 68 100 1.0 1.5 2.2 3.3 4.7 6.8 10 220 330 4701.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.801.60 0.80X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 )1616162525252525252550505050505050505050505050100100100100100100100100100100Premium Capacitors for Automotive Applications CL10B681KC8*PN CL21B104KOC *PN CL21B154KOF *PN CL21B224KOF *PN CL21B334KOF *PN CL21B474KOF *PN CL21B473KAC *PN CL21B683KAC *PN CL21B104KAC *PN CL21B154KAF *PN CL21B224KAF *PN CL21B334KAF *PN CL21B474KAF *PN CL21B102KB6*PN CL21B152KB6*PN CL21B222KB6*PN CL21B332KB6*PN CL21B472KB6*PN CL21B682KB6*PN CL21B103KB6*PN CL21B153KB6*PN CL21B223KB6*PN CL21B333KBC *PN CL21B473KBC *PN CL21B683KBC *PN CL21B104KBC *PN CL21B104KBF *PN CL21B154KBF *PN CL21B224KBF *PN CL21B334KBF *PN CL21B474KBF *PN CL21B102KC6*PN CL21B152KC6*PNCapacitance Product Line Up (Automotive Capacitors)Part Number ThicknessMax. (mm)0.900.951.351.351.351.350.950.950.951.351.351.351.350.700.700.700.700.700.700.700.700.700.950.950.950.951.351.351.351.351.350.700.70Capacitance Tolerance Size L W (mm)RatedVoltage(Vdc)Temperature CharacteristicsTC Code10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10% 10%680 100 150 220 330 470 47 68 100 150 220 330 470 1.0 1.5 2.2 3.3 4.7 6.8 10 15 22 33 47 68 100 100 150 220 330 470 1.0 1.51.60 0.802.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.252.00 1.25X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)X7R(EIA)15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 ) 15%(-55~+125 )100161616161625252525252525505050505050505050505050505050505050100100*mark means design code. If you want more information , Please check with our sales representatives or product engineers. mark means packaging code. If you want to learn the code or quantity in detail, please see p 81.*mark means design code. If you want more information , Please check with our sales representatives or product engineers. mark means packaging code. If you want to learn the code or quantity in detail, please see p 81.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日期:2012年07月16日
Date: JUL 16 2012
东莞市诚韬电子有限公司
规格承认书
SPECIFICATIONS FOR APPROVAL
ISO9001/14001 ISO9001/14001 品名导电聚合物固体电解质铝电解电容器
PRODUCT NAME: ELECTROLYTIC CAPACITORS
系列
SERLES: ULG
规格/尺寸1
U
承制方确认客户确认
拟订审核批准拟订审核批准
曾燕胡乐平唐赣锋
签认后,敬请回返一份,多谢!
Please chop,sign and returu to us a copy after approval .Thank you!
TEL:0769-******** FAX:0769-******** E-mail: xiaoyue36@
地址：东莞市长安镇上沙管理区北横路8号
东莞市诚韬电子有限公司
编号:201111-00006 产品规格书
目录表
1. 产品结构及外形尺寸1~2
1．1产品结构 1
1．2产品外形尺寸 2
2．产品技术性能及试验条件2~5 2．1产品初始性能 2
2．2试验项目及条件3~5
2.3标志 6
2.3.1标志图 6
3．应用注意事项 6
3.1电路设计： 6
3.2使用： 6
1．产品结构及外形尺寸
1．1产品结构：见图1，
1-浸锡铜线或CP线(无铅) 2-铝引出端子
3-密封弹性材料4-阳极铝箔
5-阴极铝箔6- 涂膜铝外壳
7 –电解纸
1．2产品外形尺寸：见图2表1
引线（无铅）
涂膜铝外壳
φ
φ
图 2 外形尺寸图
表 1 外形尺寸（mm）
ФD×L Фd P
6.3×8 0.5 2.5
8×8 0.6 3.5
8×11.5 0.6 3.5
10×10.5 0.6 5
10×12.5 0.6 5
2．产品技术性能及试验条件：
2.1产品初始性能
表2 产品初始性能
产品型号额定电压
(V)
浪涌电压
(v)
标称电容量
（μF）
电容量误差
(±％)
外形尺寸
（mm）
Ф×L
D F≤
ES R
(mΩ)
≤
I(μA)≤
纹波电流
（ma）≤
额定温度范围
ULG 35 44 100 20 10*12.5 0.12 60 700 1870 -55℃至105℃2．2试验项目及条件：
试验项目试验方法
2.2.1 电容量测量频率：120H Z±12HZ
测量电压：AC≤0.5Vrms+1V DC 测量温度: 20℃±2℃
测量结果:在表2规定范围内
2.2.2 DF 测量频率：120H Z±12HZ
测量电压：AC≤0.5Vrms+1V DC 测量温度: 20℃±2℃
测量结果:在表2规定范围内
2.2.3 ESR 测量频率：100KH Z
测量温度: 20℃±2℃
测量点：距密封端面最大2mm 测量结果:≤表2规定值
2.2.4 I 测量电压：表2规定的额定电压；
充电：应串联1KΩ±10Ω的电阻对电容器进行充电
充电时间：在达到额定电压2分钟后进行读数
测量结果：≤表2规定值
*当测量结果超过表2规定时，可在105℃下加额定电压2小时进行处理后，重新进行测量
2.2.5 浪涌电压试验浪涌电压;按表2规定,在电容器和电源之间串联1KΩ电阻加上直流电压充放电时间: 充电30秒,放电5分30秒为1次
重复次数: 1000次
试验温度: 15℃--35℃
试验结果:电容量变化:≤±20%初始测量值
DF: ≤1.5倍表2规定值
ESR :≤1.5倍表2规定值
I: ≤表2规定值
2.2.6 最大允许纹波电
流
表2规定的最大允许纹波电流是指100KHZ下允许通过的最大纹波电流
频率因子
频率
120H Z≤f＜
1KHZ
1KH Z≤f＜
10KHZ
10KH Z≤f＜
100KHZ
100KH Z≤f＜
500KHZ
系数0.05 0.3 0.7 1
2.2.7 高低温阻抗比试验步骤项目测试条件阻抗比要求
1 20℃阻抗：Z20
20℃±2℃
频率：100KHZ
2 -55℃下阻抗：Z-55在-55℃+3℃温度下保持30分钟，Z-55/ Z20=0.75-1.25
3 恢复在15℃—35℃室温下保持30分钟
4 105℃下阻抗:Z105在105℃±2℃温度下保持30分钟，Z105/ Z20=0.75—1.25
2.2.8 湿热试验试验方法:将电容器放在60℃±2℃,湿度90—95%RH的潮湿箱中保持1000小时±48小时后取出在室温下恢复2小时后进行测量:
试验结果:电容量变化:≤±20%初始测量值
DF :≤1.5倍表2规定值ESR :≤1.5倍表2规定值I :≤表2规定值
外观: 无明显改变
2.2.9 温度冲击试验方法：一个循环由以下步骤组成，共5 个循环
室温—55℃
-55℃±3℃ 30分钟
-55℃---105±2 ≤3分钟
105℃±2℃ 30分钟
105℃---室温
试验结果：电容量变化:≤±10%初始测量值
DF :≤表2规定值
I :≤表2规定值
外观: 无明显改变
2.2.10 寿命试验试验方法:电容器在105℃±2℃下加上表2规定的直流额定电压,经2000小时后测量电性能
试验结果: 电容量变化:≤±20%初始测量值
DF :≤1.5倍表2规定值
ESR :≤1.5倍表2规定值
I :≤表2规定值
外观: 无明显改变
2.2.11 引线强度拉力试验：在引出端的轴线方向施加10N静态力，历时10±1秒
弯曲试验：电容器放在垂直位置，在1根引线上施加5N的力，缓慢旋转90度到水平位置，然后再回到垂直位置为1次弯曲。
一次弯曲的时间为2-3秒。
在同一方向弯曲3次
试验结果：I :≤表2规定值
外观: 无引线切断和松动
2.2.12 引线可焊性试验条件和方法:
焊料: Sn-3Ag -0.5Cu
焊料温度: 245℃±3℃
浸渍时间: 3秒±0.5秒
浸渍深度: 离引线根部1.5—2mm
焊剂: 25%松香乙醇液
试验结果: 引线浸渍部位至少95%沾上新焊料
2.2.13 耐焊接热试验条件和方法:
槽焊法:将被试电容器引出端穿过1.6m m±0.5mm厚的热保护板,并将其浸入焊剂中5-10秒,然后浸入焊料中:
焊料: Sn-3Ag -0.5Cu
焊料温度: 260℃±5℃
浸渍时间: 10秒±2秒
热保护板:t=1.6mm玻璃-一环氧板
焊剂: 25%松香乙醇液
试验结果:电容量变化:≤±5%初始测量值
DF :≤表2规定值
ESR :≤表2规定值
I :≤表2规定值
外观: 无明显改变
2.2.14 振动试验条件和方法:
频率:10—55HZ/(1分钟/10HZ—55HZ—10HZ)
振幅:0.75mm(双向1.5mm)
方向:X,Y,Z三个方向
持续时间: 2小时/每方向共6小时
电容器安装如图
试验结果:电容量变化≤±5%初始测量值
3．应用注意事项
3.1电路设计：
下列电路不要使用该电容器:
1)时间常数电路;
2)藕合电路;
3)漏电流对其影响大的电路;
4)高阻抗电路.
3.2使用：
1）使用时不应超过表2额定值，降低温度，降低额定电压，降低纹波电流可提高产品可靠性
2）该产品是有极性产品，如果极性反向产品会产生击穿，漏电流增大，寿命降低
3）直流电压和纹波电压峰值之和不应超过额定电压
4）本产品的主要失效模式是击穿和开路
5）测量漏电流时应串1KΩ电阻进行充放电。
