球墨铸铁管施工规范55475
球墨铸铁管安装规范及图示
第三章 管沟回填
1、沟槽回填应符合 下列规定: 1）管道安装验收合格后应及时回填至设计高程。 2）沟槽内木块和垃圾，砖、石及其他带有棱角的坚硬杂物应清除干净，
沟槽内不得有积水，不得带水回填。 本条中规定 了“管道安装 完成后应及时回填至设计高程” 与现行国家标 准GB 50268的要求“压办管道水压试验前，除接口外，管道两侧及管顶以上 回填高度不应小于0.5m;水压试验合格后，应及时回填沟槽的其余部分”不 同，主要考虑到下列几点原因:
(4) 现有工程案例显示，管道回填首先管顶只回填一部分0.5m覆土， 水压试验之后再进行回填，这种做法容易在雨季施工时导致漂管。
2、管道两侧应对称分层回填，分层厚度、回填方式、 压实指标等应符合设计要求和GB 50268的要求。管基基础支撑 角范围应填充并捣固密实。
3、回填前应对管道进行整体外观质量检查，发现损伤 或 变形的管道应进行修复或更换;管道修复应由专业技术人员 完成。
(1)球墨铸铁管采用的接口稳定性高，采用探尺检测胶圈或者内部 观察接口安装过程，整个接口安装过程可控，可以确保接口安装到位。
(2)接口部分单独回填往往难以保证回填质量，夯机不能连续进行 拖夯造成接口处压实度不够。
(3)实际的工程中已出现多次按照GB50268的试验要求而出现问题的 情况，即管道只按照GB 50268进行少许理深后，水旺试验合格，但是完全回 填并管道通水后，存在接口漏水问题，管道开挖后再次打压，水压试验仍然 合格。这是由于球墨铸铁管是柔性管道，管道的覆土深度越大，管道的变形 也越大，则漏水可能性更大。所以只有在管道完全按照设计要求回填后，再 进行水压试验，管道的接口安全性才能被检测。
2020年3月
沟槽较深，土质松散时，要在沟槽旁设钢板桩等防 护措施，钢板桩支护要考虑对下管的影响。沟槽一侧临时 堆土或施加其他荷载要确保不影响构筑物或者其他管线设 施的安全。堆土距沟槽边缘不小于m，谁土高度根据沟槽开 挖后实际地质情况确定，一般不超过2 .0m。
球墨铸铁管安装规范及图示资料
施工图示的解读方法
图纸目录
首先阅读图纸目录，了解各个图纸的名 称和内容，以便快速找到所需信息。
管道系统图
管道系统图是球墨铸铁管安装的关键 图纸之一，通过系统图可以了解整个
管道系统的布局和连接关系。
安装说明
仔细阅读安装说明，了解球墨铸铁管 安装的具体要求和步骤，包括管材规 格、连接方式、管道走向等。
球墨铸铁管安装规范 及图示资料
目录
• 球墨铸铁管概述 • 球墨铸铁管安装规范 • 球墨铸铁管施工图示 • 球墨铸铁管安装工程实例 • 球墨铸铁管安装工程的质量控制与安全管
理
01
球墨铸铁管概述
定义与特性
定义
球墨铸铁管是一种通过球化处理 使石墨由片状变为球状，改善其 机械性能的铸铁管。
特性
高强度、高塑性、高韧性、耐腐 蚀、耐高温、重量轻等。
实例三
要点一
总结词
工业园区、物料输送、高压力
要点二
详细描述
某工业园区的物料输送管道需要采用球墨铸铁管进行安装 。由于物料输送管道需要承受较高的压力和温度，对管材 的强度和耐久性要求较高。在施工过程中，需要遵循相关 规范，确保管材的质量和安装的可靠性。同时，还需考虑 施工安全和工业生产的要求，采取相应的安全措施和保障 措施，确保施工不会对工业生产和周边环境造成不良影响 。
球墨铸铁管的应用领域
给水工程
ห้องสมุดไป่ตู้
排水工程
热力工程
其他领域
用于城市供水、工业用 水、农田灌溉等领域。
用于污水处理、雨水排 放等领域。
用于供热、供暖等领域。
如石油、化工、燃气等 领域也有广泛应用。
球墨铸铁管的优势与局限性
优势
高强度、高韧性、耐腐蚀、耐高温、 重量轻、安装简便等。
球墨铸铁管安装规范
球墨铸铁管安装规范球墨铸铁管是一种常见的管道材料，它具有良好的耐腐蚀性、耐磨性和耐压性。
在安装球墨铸铁管时，需要按照一定的规范进行操作，以确保其安装的质量和可靠性。
以下是球墨铸铁管安装规范的一些要点：1. 前期准备：在安装之前，需要检查球墨铸铁管的外观质量，确保管道无裂缝、砂眼和气孔等缺陷。
同时，检查管道口径、壁厚和长度是否符合设计要求。
2. 施工场地：球墨铸铁管的安装施工场地应保持干燥、平整，并清除杂物和泥浆等。
3. 吊装与运输：球墨铸铁管的吊装应使用专用吊具，避免管道受到挤压和划伤。
在运输过程中，要注意避免碰撞，防止管道变形和损坏。
4. 水平安装：球墨铸铁管的安装应保持水平，以确保管道的正常运行和流量的畅通。
安装时，要使用水准仪、标尺和支座等工具，按照设计要求进行调整。
5. 竖直安装：球墨铸铁管的竖直安装应考虑管道内的流体压力和重力等因素，避免管道的下沉和变形。
可以使用垂直仪、水平仪等工具进行调整。
6. 接口连接：球墨铸铁管的接口连接可以采用柔性连接或刚性连接。
柔性连接可以使用橡胶垫圈或橡胶套管等；刚性连接可以使用法兰连接、螺纹连接或承插连接等。
接口连接时，要确保连接紧密、无泄漏。
7. 固定支持：球墨铸铁管的固定支持应遵循设计要求，保持管道的稳定和平衡。
固定支持可以采用钢梁、钢架、法兰或支承片等。
支承片应安装在管道的高处，以防止管道产生挠曲。
8. 密封处理：球墨铸铁管的管道口和接口应进行密封处理，以防止介质的泄漏和外界的侵蚀。
可以使用密封胶、密封垫圈或密封带等进行封堵。
9. 防腐处理：球墨铸铁管的外表面和内表面应进行防腐处理，以延长管道的使用寿命。
可以使用涂料、喷涂或防腐层等进行防腐处理。
10. 检验验收：球墨铸铁管安装完成后，需要进行检验验收。
检验项目包括管道的尺寸、外观质量、接口连接、固定支持和密封效果等。
只有合格后，才能正式投入使用。
以上是球墨铸铁管安装规范的一些要点，通过按照规范进行施工，可以确保管道的质量和可靠性，提高工程的安全性和运行效果。
球墨铸铁管安装规范重点免费全文阅读
DN500 210 0
DN500 170 0
DN500 150 0
DN500 100 0
160 95
70
90
30
0
0
0
0
0
120 60
45
60
30
0
0
0
0
0
700 50 0
30
50
20
0
0
0
500 40 0
25
30
15
0
0
0
2、管线用的弯头、三通、阀门处应按设计使用压力考虑开启瞬间产生的压力水锤， 设计按要求设置固定台，其类型尺寸必须按设计图纸要求；
螺旋千斤顶
3.插口DE超上限承口超下限胶圈球头超上限D5密封室胶圈 填满上D6面压缩太大(>51%)不好装. 4.插口校完圆后周长尺寸仍大于承口D3尺寸或大于D3 短轴不好装. 5.T型管倒角不足润滑不到位涂油方法不当不好装.
校园方法及注意事项：
1、锣旋千斤顶的上下圆弧工装块弧大小应根据校圆管规格制作,工作时不使水泥内衬压裂；见
五.90度DN1600管件安装要点: 1.看图示:
无胶圈压管
图1双承弯头如管子往管 件里装必须把弯头不安
管那头不装胶圈装一支 管压住.
图1
图2承插弯头插口往管 子装好装一些.
图2
2. 装各规格弯头需配倒链参数: 管件安装工具参数表
管件规格/mm 导链吨位 使用数量
100--200
1
2
300---400
c 、 管内壁离心涂衬水泥（符合饮用水标准）
d 、 现场管子 因运输原因损坏外观质量记录碰坏程度确定可修复组织
修复 。

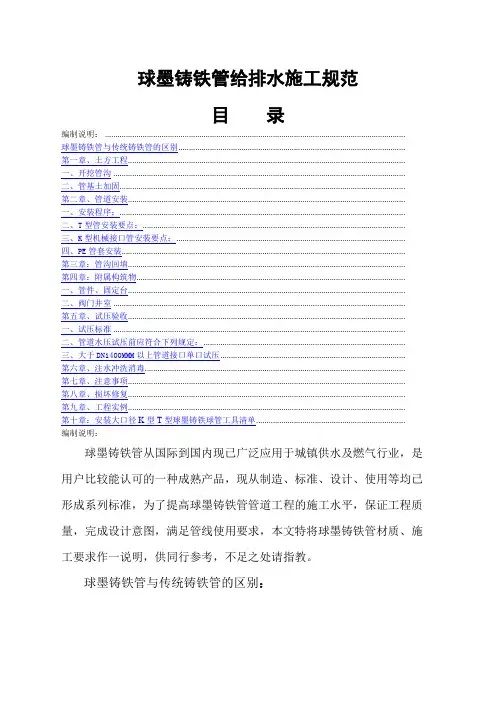

球墨铸铁管给排水施工规范
球墨铸铁管给排水施工规范目录编制说明： ...............................................................................................................................................球墨铸铁管与传统铸铁管的区别............................................................................................................第一章、土方工程....................................................................................................................................一、开挖管沟 ...........................................................................................................................................二、管基土加固........................................................................................................................................第二章、管道安装....................................................................................................................................一、安装程序；........................................................................................................................................二、T型管安装要点：.............................................................................................................................三、K型机械接口管安装要点：.............................................................................................................四、PE管套安装.......................................................................................................................................第三章：管沟回填....................................................................................................................................第四章：附属构筑物................................................................................................................................一、管件、固定台....................................................................................................................................二、阀门井室 ...........................................................................................................................................第五章、试压验收....................................................................................................................................一、试压标准 ...........................................................................................................................................二、管道水压试压前应符合下列规定：................................................................................................三、大于DN1400MMM以上管道接口单口试压........................................................................................第六章、注水冲洗消毒............................................................................................................................第七章、注意事项....................................................................................................................................第八章、损坏修复....................................................................................................................................第九章、工程实例....................................................................................................................................第十章：安装大口径K型T型球墨铸铁球管工具清单.......................................................................编制说明：球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管材质、施工要求作一说明，供同行参考，不足之处请指教。
球墨铸铁管安装规范及图示.
接头（cm） K型 C L
一、开挖管沟
管沟开挖质量应符合下列规定： 1）地基处理要符合设计要求； 2）沟壁平整，边坡坡度应符合施工设计的规定； 3）沟槽底高度的偏差，开挖土方时应为 20mm，开挖石方时 应为30—150mm，用机械挖沟时，槽底应预留 50-100mm左 右的厚土层暂不开挖，改为人工清理沟底至标高； 4）沟槽开挖深度较大时，应合理确定分层开挖的深度，人 工开挖超过3米时应分层开挖，每层深度不宜超过1米； 5）管沟的直立壁和有边坡，在开挖过程中和敞露期间应防 止塌陷，应根据施工现场的具体情况进行支撑的选择， 确保施工安全； 6）每一个作业组开挖沟槽修平至标高，最长不应超过多2公 里，以免塌陷变形。
9
一、开挖管沟
表一（T型管数据）
口径 80 100 150 200 250 300 350 400 450 500 600 700 800 1000 1200 1400 A(mm) 760 800 850 880 890 900 1010 1150 1300 1470 1730 1800 1850 1928 2000 2060 B(mm) 500 550 580 600 600 600 700 800 900 1100 1300 1350 1380 1450 1500 1550 H(mm) 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1300 1400 h’ (mm) 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200
2
编制说明
球墨铸铁管与传统铸铁管的区别： 球铁管不是一般的铸造工艺，在铁水中加入少量的镁，使得 铸铁中的片状石墨转变成球状，克服了片状石墨对铁基体 连续性的阻止作用，使铁具有了卓越的可延性、柔韧性和 抗冲击性，而球管铸造时在40G—50G的离心力作用下使铁 水中的杂质和气体充分排出，使得管壁十分密实 （ 7050Kg/m3 ），在保证国标公差壁厚可靠性与安全性的 前提下比原灰铁管壁厚减薄，重量比原来生产两根灰铁管 的铁水可生产三根球铁管，节约了国家铁资源，取得了良 好的社会效益，被专家称为铸铁管行业的一场革命。
球墨铸铁管施工规范标准[详]
![球墨铸铁管施工规范标准[详]](https://img.taocdn.com/s3/m/b4672e6e43323968011c92f4.png)
. .目录第一章、土方工程一、管沟开挖二、管基加固第二章、管道安装一、安装程序二、T型管安装要求三、K型机械接口安装要求第三章、管沟回填第四章、附属构筑物一、管件、固定台二、阀门井室第五章、试压验收第六章、注意事项编制说明：球墨铸铁管从国际到国现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管施工要求作一规定说明，供同行参考，不足之处请指教。
第一章、土方工程一、开挖管沟1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。
原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度；2）在施工区域，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商；3）开挖前按设计管线的走向放中心线，打标记木桩；4）挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工；5）挖掘时，防备下雨时雨水流入管沟，活地下渗水现象，应当准备必要的排水设备；6）挖掘管沟尺寸（不用钢板支撑时）一般坡度取0.33，见表一注：（1）埋深度北方地区应大于下二表深度，应在当地冻土层以下；（2）快速道、重载车辆较多的埋深管子地方，按设计管道压及外压的1.5-2倍安全系数考虑深度，但绝对不能小于1米埋深度；（3）h’为砂垫层厚度；表一（T型管数据）土质良好地方机械接口管沟：表二：机械接口管沟数据松土或其它不稳定土层大于2米深采用撑板支撑，开始支撑的开挖管沟深度不得超过 1.0m，挖深与支撑交替进行，每次交替的深度为0.4—0.8m；表三：地质不佳处管沟数据管沟开挖质量应符合下列规定：1）地基处理要符合设计要求；2）沟壁平整，边坡坡度符合施工设计的规定；3）沟槽底高度的偏差，开挖土方时应为20mm，开挖石方时应为30—200mm，用机械挖沟时，槽底应预留50-100mm左右的厚土层暂不开挖，改为人工清理沟底至标高；4）沟槽挖深较大时，应合理确定分层开挖的深度，人工开挖超过3米时应分层开挖，每层深度不宜超过2米；5）管沟的直立壁和边坡，在开挖过程中和敞露期间应防止塌陷，应根据施工现场的具体情况进行支撑的选择，确保施工安全；6）每一个作业组开挖沟槽修平至标高，最长不应多与2公里，以免塌陷变形。
球墨铸铁管规范
球墨铸铁管规范球墨铸铁管规范球墨铸铁管是一种常用的管道材料，具有耐腐蚀、高强度、耐压、耐磨损等优点。
为了保证球墨铸铁管的质量，需要采用一定的规范和标准进行生产和安装。
下面是球墨铸铁管的规范。
1. 材料要求球墨铸铁管的材料应符合相关的国家标准和行业标准，必须是球墨铸铁（即含有球墨状石墨的铸铁）。
球墨铸铁的化学成分应符合规定的范围，同时应进行质量控制，确保球墨铸铁的强度和耐腐蚀性能。
2. 外观要求球墨铸铁管的外观应平整光滑，没有裂缝、气孔等缺陷。
管道的表面应清洁，无明显的铁锈和尘土。
如果有表面涂层的管道，涂层应均匀、完整，无脱落和分层。
3. 尺寸和公差球墨铸铁管的尺寸和公差应符合相关的国家标准和规范。
外径、内径、壁厚和长度等尺寸应符合规定的要求。
公差应在允许范围内，不得超过规定的偏差。
4. 焊接和连接球墨铸铁管的焊接应符合相关的国家标准和规范。
焊缝应达到一定的强度和密封性能，不得出现裂纹和气孔等缺陷。
管道的连接方式应选择合适的方法，如螺纹连接、法兰连接、插接连接等，连接处应密封可靠，无渗漏。
5. 防腐蚀处理球墨铸铁管在使用前应进行防腐蚀处理，以提高其耐腐蚀性能。
通常采用涂层、镀锌、阴极保护等方法进行防腐蚀处理。
涂层应均匀、完整，无脱落和剥落。
镀锌层应均匀、致密，无明显的缺陷。
阴极保护应符合相关的国家标准和规范。
6. 安装和使用球墨铸铁管的安装应符合规定的要求，包括管道的支撑、固定、保护和调整等。
管道应保持水平和垂直，不允许有明显的弯曲和变形。
在使用过程中，应注意管道的检查和维护，及时清理管道内的杂质，防止堵塞和腐蚀。
总结：球墨铸铁管作为一种常用的管道材料，应符合相关的国家标准和规范。
在材料、外观、尺寸、焊接、连接、防腐蚀处理、安装和使用等方面都有具体的要求，以确保球墨铸铁管的质量和性能。
(word完整版)球墨铸铁管技术规范
一、管材定义及选用1。
球墨铸铁管：用经球化处理后，析出的石墨成明显球状的铁水生产的管材，也称为可延性铸铁管。
以离心工艺生产的管材为离心球墨铸铁管；以连续浇注法生产的管材称为连续铸造球墨铸铁管。
2.选用的球墨铸铁管、管件和附件应符合《水及燃气管道用球墨铸铁管、管件和附件》GB/T 13295中的相关规定。
3.球墨铸铁管和管件的防腐一般外防采用外表面喷涂金属锌层外加沥青漆涂覆；内防采用硅酸盐水泥砂浆内衬.4。
球墨铸铁管的接口形式分为柔性接口和刚性接口。
柔性接口为承插式连接，包括滑入式（T型）和机械式（K型)；刚性接口分承插式和法兰式连接.注：我公司一般采用球墨铸铁管（K9)连接柔性接口为滑入式（T型）（橡胶圈密封）,刚性接口为法兰式。
二、沟槽地基处理1。
管道基础应置于坚实的原状土上,要求地基承载力f ak≥120KPa。
若遇流砂、淤泥、松散土及回填土等软弱地基情况，应采取相应加固处理措施，使其达到设计要求。
2. 在管基土质情况较好，地下水位低于管底的地段，主管道应铺设100mm厚砂垫层，其余支管均采用素土基础.3。
沟槽地基处理3。
1沟槽局部超挖或发生扰动时，应按下列规定处理:a.超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度；b。
槽底地基土壤含水量较大、不适于压实时，应采取换填等有效措施.3。
2排水不良造成地基土扰动时，应按下列方法处理：a。
扰动深度在100mm以内,宜填天然级配砂石或砂砾处理;b。
扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石，再用砾石填充空隙并找平表面.3.3原状土地基局部超挖或扰动时，应按3。
1规定进行处理。
3.4岩石地基局部超挖时，应将基底碎渣全部清理,回填低强度等级混凝土或粒径10~15mm的砂石回填夯实。
3.5沟底地基为岩石地段,管道应铺设砂垫层,砂垫层应符合以下规定:4。
软土地基处理软土管基应根据不同的承载力采取不同级别的置换方法和不同加固措施.管道基础结构设计无要求时可铺垫一层厚度不小于150mm的砂砾或5—40mm粒径碎石，其表面再铺厚度不小于50mm的砂垫层。
球墨铸铁管安装规范及图示
二、管基土加固
1）管道地基应同时满足容许沉降量和容许垂直承载力 的要求，如不满足时，应按设计要求采取加固措施，如 个别管基段岩土勘测不明，设计未考虑到，开挖后现场 发现淤泥质及松质粘土，施工单位应及时通知施工监理 及业主，地基采用置换土垫层法或打地基桩等方法解决； 2）一般情况下球管管基垂直承载力满足设计要求,不需 要设特别基础，个别地段为减少管子产生的应力，施工 现场有时把管子的支撑面挖成圆形，使管子安装时管体 尽量与原来地基紧密接触； 3）管基一般砂垫层为200mm. 4）过路口采用套管或混凝土承台式基础；过非主干道 路口应对管子两侧强夯提高回填土密实度
从倒角处开始涂为正确涂油法
21
二、T型管安装要点：
5、第一支管下沟槽按设计承口方向应朝水流方向，对正中心线定 位，小于DN300mm的管下管时人工抬入用绳子导滑至沟底，>400mm 的管用设备提升吊人沟底，与前一支管装配应找水平，DN150以下 管用绳索叉杆将插口推入承口，>200以上管用钢丝绳和导链拉入 承口（注意装配内外涂聚胺酯与环氧陶瓷管，装配用钢丝绳应套 胶管，包括钩头、导链用橡胶保护，以免外壁碰伤）（见下图）
9
一、开挖管沟
表一（T型管数据）
口径 80 100 150 200 250 300 350 400 450 500 600 700 800 1000 1200 1400 A(mm) 760 800 850 880 890 900 1010 1150 1300 1470 1730 1800 1850 1928 2000 2060 B(mm) 500 550 580 600 600 600 700 800 900 1100 1300 1350 1380 1450 1500 1550 H(mm) 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1300 1400 h’ (mm) 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200
球墨铸铁管施工规范
球墨铸铁管施工规范目录编制说明第一章、土方工程一、管沟开挖二、管基加固第二章、管道安装一、安装程序二、T型管安装要求三、K型机械接口安装要求四、PE管套安装第三章、管沟回填第四章、附属构筑物一、管件、固定台二、阀门井室第五章、试压验收第六章、注水冲洗消毒第七章、注意事项第八章、损坏修复第九章、工程实例第十章、安装工具编制说明：球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管材质、施工要求作一说明，供同行参考，不足之处请指教。
球墨铸铁管与传统铸铁管的区别：球铁管不是一般的铸造工艺，在铁水中加入少量的镁，使得铸铁中的片状石墨转变成球状，克服了片状石墨对铁基体连续性的阻止作用，使铁具有了卓越的可延性、柔韧性和抗冲击性，而球管铸造时在40G—50G的离心力作用下使铁水中的杂质和气体充分排出，使得管壁十分密实（7050Kg/m3），在保证国标公差壁厚可靠性与安全性的前提下比原灰铁管壁厚减薄，重量比原来生产两根灰铁管的铁水可生产三根球铁管，节约了国家铁资源，取得了良好的社会效益，被专家称为铸铁管行业的一场革命。
球墨铸铁与灰铁金相对比图球墨铸铁管的机械性能与10#钢管的机械性能几乎相似，其强度远远高于灰铁管、称为铁的本质钢的性能。
大口径球墨铸铁管生产图片第一章、土方工程一、开挖管沟1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。
原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度；2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商。
3）开挖前按设计管线的走向放中心线，打标记木桩。
球墨铸铁管施工规范标准
球墨铸铁管施工规范目录编制说明第一章、土方工程一、管沟开挖二、管基加固第二章、管道安装一、安装程序二、T型管安装要求三、K型机械接口安装要求四、PE管套安装第三章、管沟回填第四章、附属构筑物一、管件、固定台二、阀门井室第五章、试压验收第六章、注水冲洗消毒第七章、注意事项第八章、损坏修复第九章、工程实例第十章、安装工具编制说明：球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管材质、施工要求作一说明，供同行参考，不足之处请指教。
球墨铸铁管与传统铸铁管的区别：球铁管不是一般的铸造工艺，在铁水中加入少量的镁，使得铸铁中的片状石墨转变成球状，克服了片状石墨对铁基体连续性的阻止作用，使铁具有了卓越的可延性、柔韧性和抗冲击性，而球管铸造时在40G—50G的离心力作用下使铁水中的杂质和气体充分排出，使得管壁十分密实（7050Kg/m3），在保证国标公差壁厚可靠性与安全性的前提下比原灰铁管壁厚减薄，重量比原来生产两根灰铁管的铁水可生产三根球铁管，节约了国家铁资源，取得了良好的社会效益，被专家称为铸铁管行业的一场革命。
球墨铸铁与灰铁金相对比图球墨铸铁管的机械性能与10#钢管的机械性能几乎相似，其强度远远高于灰铁管、称为铁的本质钢的性能。
大口径球墨铸铁管生产图片第一章、土方工程一、开挖管沟1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。
原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度；2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商。
3）开挖前按设计管线的走向放中心线，打标记木桩。
球墨铸铁管安装规范及图示 ppt课件
h’ (mm) 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200 200
球墨铸铁管 装规范及图
一、开挖管沟
土质良好地方机械接口管沟：
挖掘斜度：1:0.1 (受地质而变动) (3) L：管轴方向 接头部分挖掘长度
球墨铸铁管 装规范及图
55 130
55 140
55 150
55 150
55 150
55 150
55 150
55 150
接头（cm）
K型
H
C
L
220
250
280
315 50 100
335 50 100
356 50 100
378 50 100
396 50 100
416 50 100
球墨铸铁管 装规范及图
一、开挖管沟
管沟开挖质量应符合下列规定： 1）地基处理要符合设计要求； 2）沟壁平整，边坡坡度应符合施工设计的规定； 3）沟槽底高度的偏差，开挖土方时应为20mm，开挖石方时
球墨铸铁管 装规范及图
第二章、管道安装
一、安装程序； 二、T型管安装要点： 三、K型机械接口管安装要点：
球墨铸铁管 装规范及图
一、安装程序
本规定按照中华人民共和国GB50268-97给排水 施工及验收规范6-5-1铸铁管道安装基础。
验沟槽
按管沟上已排放的管 实际长度挖工作坑
清理承插口 工作面杂物
球墨铸铁管 装规范及图
编制说明
球墨铸铁管与传统铸铁管的区别： 球铁管不是一般的铸造工艺，在铁水中加入少量的镁，使得
铸铁中的片状石墨转变成球状，克服了片状石墨对铁基体 连续性的阻止作用，使铁具有了卓越的可延性、柔韧性和 抗冲击性，而球管铸造时在40G—50G的离心力作用下使铁 水中的杂质和气体充分排出，使得管壁十分密实 （7050Kg/m3），在保证国标公差壁厚可靠性与安全性的 前提下比原灰铁管壁厚减薄，重量比原来生产两根灰铁管 的铁水可生产三根球铁管，节约了国家铁资源，取得了良 好的社会效益，被专家称为铸铁管行业的一场革命。
球墨铸铁管安装规范及图示
变形的管道应进行修复或更换;管道修复应由专业技术人 员 完成。
4、回填材料应符合下列规定:
4.1采用素土回填时，应符合下列规 定1)管底至管顶500mm范围内，回填料中不得含有机物、
淤泥、冻土以及大于20mm的砖、石等硬块。
2)冬季施工时，在管顶以上500mm范围以外可均匀掺 数量不得人超过填土总体积15%的冻土，且冻土尺寸不得超 过 100mm。
4.5回填土的密实度 应逐层进行测定。当设计对回填土 密实的度无规定时，应按下列规定执行(下图)：
1)胸腔部位: I区不应小于95%; 2)结构顶上500mm范围内:II区不应小于87%; 3)II区不应小于87%，或符合道路、绿地等对回填的要求。
5、管径大于DN1200管沟回填前，宜在插口内安装竖向 撑木支后再进行沟槽回填。
3)当采用膨胀土等特殊回填土时，应符合设计要求。
4.2采用石灰土、砂、砂砾等材料回填时，其质量应 合设计要符求或有关标准规定。
4.3回填土的含水量，宜按土类和采用的压实工具控制在 佳含最水量附近，最好由指定合适的土源。
4.4回填土的每层虚铺厚度，按采用的压实工具和要求的 实度压由现场试验确定。对一般压实工具，铺土厚度按下表选用。
2020年3月
沟槽较深，土质松散时，要在沟槽旁设钢板桩等 护措施，防钢板桩支护要考虑对下管的影响。沟槽一侧临 时堆土或施加其他荷载要确保不影响构筑物或者其他管线
球墨铸铁管施工规范
精心整理目录第一章、土方工程一、管沟开挖二、管基加固高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管施工要求作一规定说明，供同行参考，不足之处请指教。
第一章、土方工程一、开挖管沟1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。
原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度；2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、345设备；61.5-2表一（松土或其它不稳定土层大于2米深采用撑板支撑，开始支撑的开挖管沟深度不得超过1.0m，挖深与支撑交替进行，每次交替的深度为0.4—0.8m；1）地基处理要符合设计要求；2）沟壁平整，边坡坡度符合施工设计的规定；3）沟槽底高度的偏差，开挖土方时应为20mm，开挖石方时应为30—200mm，用机械挖沟时，槽底应预留50-100mm左右的厚土层暂不开挖，改为人工清理沟底至标高；4）沟槽挖深较大时，应合理确定分层开挖的深度，人工开挖超过3米时应分层开挖，每层深度不宜超过2米；51解决；234一、安装程序；本规定按照中华人民共和国GB50268-97给排水施工及验收规范6-5-1铸铁管道安装基础上编制的。
1400mm以下T型球管安装要点：1、用钢丝刷、25mm油灰平铲、毛刷、抹布清理T型承口工作面槽内杂物，检查另一支管插口倒角情况，插口和胶圈要保持干净；安装示意图：2、将胶圈装入承口凹槽（DN600以上胶圈捏成梅花形容易安装）（见下图）；槽按设计承口方向应朝水流方向，对正中心线定位，后每支管<400管下管人工抬入沟底，>400管用设备提升吊人沟底，与前一支管装配应找水平，DN150以下管用绳索叉杆将插口推入承口，>200以上管用钢丝绳和导链拉入承口（注意装配内外涂绝缘与环氧陶瓷管，绳索应套胶管，包括钩头、导链用橡胶保护，以免外壁碰伤）（见下图）；6、检查装配接头胶圈位置，利用一把薄窄钢尺，绕着插口90°四点检查胶圈压插口外部及承口内部之间的距离必须整个圆周均相等，而插口必须完全插入，以使任何一点都没有偏离；将胶圈推挤入承口与插口间的空隙；注意不可伤了胶圈；如果推入有困难，可用铁锤等工具轻轻敲打（见下图）；请勿以斧子或其它有尖角的工具敲打或推进胶圈；对准压兰中心点，并使承口与压兰的螺栓对齐，螺栓方向一致；先穿入上下两端的螺栓，然后再处理左右两端的螺栓（见下图）；轻轻地锁紧螺栓，把剩余的螺栓放入螺栓孔中再逐一锁紧（见下图）；检查所有螺栓及螺母的松紧（见下图）；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
球墨铸铁管施工规范目录编制说明第一章、土方工程一、管沟开挖二、管基加固第二章、管道安装一、安装程序二、T型管安装要求三、K型机械接口安装要求四、PE管套安装第三章、管沟回填第四章、附属构筑物一、管件、固定台二、阀门井室第五章、试压验收第六章、注水冲洗消毒第七章、注意事项第八章、损坏修复第九章、工程实例第十章、安装工具编制说明：球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管材质、施工要求作一说明，供同行参考，不足之处请指教。
球墨铸铁管与传统铸铁管的区别：球铁管不是一般的铸造工艺，在铁水中加入少量的镁，使得铸铁中的片状石墨转变成球状，克服了片状石墨对铁基体连续性的阻止作用，使铁具有了卓越的可延性、柔韧性和抗冲击性，而球管铸造时在40G—50G的离心力作用下使铁水中的杂质和气体充分排出，使得管壁十分密实（7050Kg/m3），在保证国标公差壁厚可靠性与安全性的前提下比原灰铁管壁厚减薄，重量比原来生产两根灰铁管的铁水可生产三根球铁管，节约了国家铁资源，取得了良好的社会效益，被专家称为铸铁管行业的一场革命。
球墨铸铁与灰铁金相对比图球墨铸铁管的机械性能与10#钢管的机械性能几乎相似，其强度远远高于灰铁管、称为铁的本质钢的性能。
大口径球墨铸铁管生产图片第一章、土方工程一、开挖管沟1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。
原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度；2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商。
3）开挖前按设计管线的走向放中心线，打标记木桩。
4）挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工。
5）挖掘时，防备下雨时雨水流入管沟，活地下渗水现象，应当准备必要的排水设备。
6）挖掘管沟尺寸（不用钢板支撑时）一般坡度取0.33，见表一注：（1）埋深度北方地区应大于在当地冻土层以下。
（2）快速道、重载车辆较多的埋深管子地方，按设计管道内压及外压的 1.5-2倍安全系数考虑深度，但绝对不能小于⒈2米埋深度。
（3）h’为砂垫层厚度。
表一（T型管数据）土质良好地方机械接口管沟：表二：机械接口管沟数据松土或其它不稳定土层大于2米深采用撑板支撑，开始支撑的开挖管沟深度不得超过1.0m，挖深与支撑交替进行，每次交替的深度为0.4—0.8m。
地质不佳处管沟数据管沟开挖质量应符合下列规定：1）地基处理要符合设计要求。
2）沟壁平整，边坡坡度符合施工设计的规定。
3）沟槽底高度的偏差，开挖土方时应为20mm，开挖石方时应为30—200mm，用机械挖沟时，槽底应预留50-100mm左右的厚土层暂不开挖，改为人工清理沟底至标高。
4）沟槽挖深较大时，应合理确定分层开挖的深度，人工开挖超过3米时应分层开挖，每层深度不宜超过1米。
5）管沟的直立壁和边坡，在开挖过程中和敞露期间应防止塌陷，应根据施工现场的具体情况进行支撑的选择，确保施工安全。
6）每一个作业组开挖沟槽修平至标高，最长不应多与2公里，以免塌陷变形。
二、管基土加固1）管道地基应同时满足容许沉降量和容许垂直承载力的要求，如不满足时，应按设计要求采取措施，如某管基段岩土勘测不明，设计未考虑到，开挖后现场发现淤泥质及松质粘土，应及时通知施工监理，地基采用置换土垫层法或打地基桩等方法解决。
2）一般情况下球管管基垂直承载力满足设计要求,不需要设特别基础，个别地段为减少管子产生的应力，施工现场有时把管子的支撑面挖成圆形，使管子安装时管体尽量与原来地基紧密接触。
3）采用砂夹石灰土基础。
4）过路口采用套管或混凝土承台式基础。
第二章、管道安装本规定按照中华人民共和国GB50268-97给排水施工及验收规范6-5-1铸铁管道安装基础。
一、安装程序:1600mm以下T型球管安装要点：1、用钢丝刷、25mm油灰平铲、毛刷、抹布清理T型承口工作面槽内杂物，检查插口倒角情况，管子下沟槽承口胶圈和另一支安装管插口要保持干净。
安装示意图：2、将胶圈装入承口凹槽（DN800以下把胶圈捏成8字型DN800以上胶圈捏成三等分或梅花形容易安装）（见下图）。
3、给胶圈接触插口内表面和和另一支安装管插口工作线内涂以润滑油（见下图）。
4、插口端涂油位置（见下图）5、第一支管下沟槽按设计承口方向应朝水流方向，对正中心线定位，小于DN300mm 的管下管时人工抬入用绳子导滑至沟底，>400mm的管用设备提升吊人沟底，与前一支管装配应找水平，DN150以下管用绳索叉杆将插口推入承口，>200以上管用钢丝绳和导链拉入承口（注意装配外涂聚氨酯管，绳索应套胶管或吊装专用尼龙绳，内涂环氧陶瓷及聚氨酯管安装用钩头也应套胶板、拉入导链用橡胶板保护，以免外壁碰伤）（见下图）。
6、检查装配接头胶圈: 利用一把薄窄钢尺，绕着插口90°四点检查胶圈压缩比（见下图）。
薄窄尺三、K型机械接口管安装要点：1.机械式接头安装。
一般情况DN1400MM以上球铁管选用机械式接口，因为随着口径越大管子变形量也大k型胶圈靠压兰压头螺栓紧固力把胶圈压变形密封,接口维修方便。
2.首先要在管子承口端需挖工作坑以提供紧螺栓用空间(挖工作坑位置应按已排管的每支实际长度因为有切样管长度不等)。
3.K型管接头处管沟开挖如图所示，示范口径DN2000mm。
4.清理插口工作面。
从插口端往里240mm处，必须将砂子、成块沥青脂和其它杂质清除干净，（见下图）。
5.清理承口与压兰：必须将砂子、和其它杂物清除掉（见下图）。
6.将压兰装配在插口上确认压兰朝正确方向（如图示）7.清理及套装胶圈必须将砂子和其它杂物清理干净，将胶圈装在插口上并刷涂以润滑脂；确认胶圈在正确方向（如图示）8.两管连接安装图片:a.将管子插口工作面深度必须完全插入前一支管承口内(轴向缝间隙应按6-9mm控制)，无借转角的接口内环状间隙基本均匀.遇插口椭圆应先校圆后安装,一般情况下底部承插口胶圈间隙要比上部大一些,因下底部工作空间小便于胶圈推挤入承口。
b.胶圈推入承口（见下图）如果推入有困难，可用铁锤敲击木棒或尼龙棒工具将胶圈推入承口（见下图）；请勿以斧子或其它有尖角的工具敲打或推进胶圈。
K型胶圈压兰9. 螺栓安装及紧固:a.调节压兰与管子中心点，并使承口法兰螺孔与压兰螺孔对准，先穿十子八条螺栓带帽拧紧受力一致。
然后穿入下部端的螺栓，再穿入上左右端的螺栓（见下图）：轻轻地均匀锁紧螺栓，（见下图）：检查所有螺栓及螺母的松紧（见下图）：机械接头的螺栓、螺母的扭矩数；B,正确栓紧示范：螺栓一定要和直管的轴径平行，压兰与管轴也必须成一正确角度，螺母也需与压兰表面平行（见下图）。
c.错误示范：（1）如果螺栓或直管不够干净，或是有小石子之类的异物卡在螺栓和凸缘之间，将引起螺栓倾斜或弯曲，造成错误接合（见下图）。
（2）如果螺栓的T型头自承口的凸缘面突起，表示螺栓没有正确锁好（见下图）。
（3）如果压兰和直管的轴径与另一支管轴不相符合，压兰就会碰到另一支管的凸缘面，会造成压兰倾斜，胶圈无法吻合（见下图）。
（4）如果压兰和直管的螺栓孔没有成一直线，螺栓就会倾斜或弯曲。
注意：如果接合不当，需拆开重新组合。
10.偏转角安装：如果安装时需要借转角，需按照下述方式进行：（1）加宽管沟渠来容许偏差度。
（2）首先，先以直线方式接合，然后将接合处偏向到需要的角度，但偏向的角度必须是在下表所述的范围内。
（3）然后按照正确扭矩锁上螺栓和螺母。
偏向容许角度：第三章：管沟回填1、回填前必须将槽底积水和施工时遗留的杂物清除出来，管道主体经检查合格后，沟槽应及时回填。
泵抽水示图:2、沟槽回填料，除非特殊指定应使用的回填料，一般不得含有碎石、砖块、垃圾等杂物，应是良质土砂料。
3、回填程序应先填实管底，再同时回填管道两内侧，最后回填至原地平面标高。
4、回填按GB50268应分层夯实，管中心线以下每200mm为一层夯实，中心线以上每500mm为一层夯实，超出管顶500mm以上可以用小型机械夯实。
5、用砂子回填应加水用振动棒振实，振实程度应保证管子不上浮为宜。
6、接头处带工作坑，先把工作坑回填实，然后与管身同步。
7、注意回填期间重要的是要做到均匀回填，否则局部沉陷会特别大，必须小心均匀的做好回填工作。
第四章：附属构筑物一、管件、固定台1、管线用的弯头、三通、阀门处应按设计使用压力考虑开启瞬间产生的压力水锤，按设计要求设置固定台，其类型尺寸必须按设计图要求。
2、埋地管线管件接点处如因地下构筑物，如其它管道等，没有位置做固定台，应使用防滑脱管件。
3、固定台应在坚固的地基上构筑，其后背土应为原土，两者紧密靠紧。
4、水平固定台与管件应设置沉降缝，缝间浇注水泥前垫一层油毡，以防止管件与支敦发生不均匀沉降。
5、固定台：所有供水管线上有较多弯头,一般情况下，有位置设固定台不选用防滑脱管件，有压管线皆受水力作用无法静定，需加设固定台以稳定它，固定台因水压作用力方向的不同、管径及弯曲的大小，形状尺寸也不同，举例来说：6Kg/cm2水压，应注意固定台处其土壤垂直承载力应大于10t/m2，水平侧压力应大于5t/m2，承载力力小于上值时，基础应加固处理。
6、举例DN500球墨铸铁管弯头支墩尺寸见图表：1固定支墩а=90º45º平面固定支墩а=90º、45º、22.1/2º、11. 1/4º剖面相应尺寸见下表：注：表示固定支墩与土壤挖掘面密接。
水平弯头固定支墩а=22.1/2º、11.1/4º7．自锚管安装步骤：对DN1200的球墨铸铁管约束连接，接口材料如下：序号 名 称 数量 材料 1 球墨铸铁管 1 QT420 2 胶圈2 橡胶3 D 型螺栓M27x135 40 QT4204 螺母M27 40 QT4205 焊环 1 Z4086 压兰 1 QT420 7挡环1QT420A ．安装：1、约束连接的施工步骤（参见上图）1.1、压兰6和挡环7沿管道插口推入，越过止推焊环5，然后将安装好胶圈2的另一根管的承口与插口相连，该步骤与正常的连接相同，在这里就不赘述。
1.2、依次将挡环7和压兰6推向止推焊环5，当挡环7接触到止推焊环5时，挡环7楔形一侧嵌入压兰6中，另一侧与止推焊环5接触。
