汽车发电机不发电故障检测步骤演示教学
发电机故障诊断及排除
充电系统故障诊断及排除方法•1.不充电•2.充电电流过小•3.充电电流过大•4.充电电流不稳•5.发电机异响不充电故障处理：1.检测发电机指示灯端对地是否有电压，若无则更换指示灯或检查线路。
2.如有则发电机调节器或转子出现故障，修理或更换发电机。
在车上测量D+电压•1．车辆现象：钥匙打开，充电指示灯不亮故障检查：a.检查充电指示灯b.检查激磁线路是否断路在车上D+与B+之间接2W灯泡2．车辆现象：发动机怠速时充电指示灯不熄灭，高速时熄灭故障检查：1、指示灯功率小或并联励磁电阻松脱。
2、发动机怠速过低。
故障处理：1、建议使用2-6W灯泡或修复线路。
3、调整发动机怠速转速故障处理：1、建议使用2-6W灯泡或修复线路。
2、调整发动机怠速转速在车上D+与B+之间接2W灯泡3．车辆现象：发动机工作时，充电指示灯不熄灭。
故障检查：1、检查发电机激磁端对地电压是否在1～3V之间。
故障处理：1、如果发电机指示灯端电压非常低，说明励磁线指示灯功率过小或线路线路有虚接现象。
调整指示灯功率或检测线路插接件和连接点。
2、如果发电机指示灯端电压为零，说明励磁线路发电机端有对地短路点，检查线路。
3、如果发电机指示灯端电压为电瓶电压，说明车辆励磁线路出现问题，同时发电机调节器及励磁管可能被损坏，必须修正励磁线路后再接修好的发电机。
故障检查：2、检测发电机输出端B+对地电压是否是24V左右的电瓶电压在车上测量B+电压故障处理：Array1.如果B+对地电压为零，则检查发电机到电瓶间的正、负极引线是否导通。
2.如果B+对地电压明显低于电瓶电压，则检查发电机到电瓶间的正负极引线各接点是否有松动现象或电瓶损坏。
推荐检测方法：在发电机输出端B+与励磁端D+/L间跨接2W指示灯，观察指示灯工作情况故障处理：1.指示灯亮度正常，启动发动机后指示灯熄灭，发电机输出电压27～28.5V；车辆励磁线路出现问题需要检修。
2.指示灯亮度正常，启动发动机后指示灯不熄灭，发电机输出端电压27～28.5V；发电机调节器出现问题需要更换。
交流发电机检测方法及步骤
交流发电机检测方法及步骤嘿，朋友们！今天咱来聊聊交流发电机检测的那些事儿。
你可别小瞧这交流发电机，它就像是汽车的“心脏起搏器”，要是它出了啥问题，那车子可就跑不起来咯！那怎么检测这小家伙呢？咱先得看看它的外观。
就好比你去看一个人，先瞅瞅他外表有没有啥不对劲的地方。
看看发电机的皮带是不是好好的呀，有没有裂缝啥的。
要是皮带都断了，那还咋工作呀，对吧！再看看那些接线头，有没有松动的，这可不能马虎。
然后呢，咱可以用电压表来测测电压。
这就像是给交流发电机量量“体温”，看看它是不是正常的。
把电压表接到发电机的输出端，启动车子，看看电压读数。
要是电压太低或者太高，那可就有问题啦！你说这像不像人发烧或者体温过低一样，肯定是身体出状况啦！还有啊，听听声音也很重要呢！启动车子后，听听发电机有没有啥奇怪的响声。
要是有“嘎吱嘎吱”或者“嗡嗡”的声音，那可能就是里面有啥零件松动或者磨损啦。
就好比人走路的时候关节嘎吱响，那肯定是关节有毛病呀！咱再说说电刷。
这电刷就像是交流发电机的“小脚丫”，得好好检查检查。
看看电刷是不是磨损得太厉害啦，要是都快磨没了，那肯定得换呀。
这就像你的鞋子底都磨穿了，还能走路吗？另外，还得注意发电机的散热情况。
要是它工作的时候热得发烫，那可不行哦。
就像人运动完了要是不散热，那不就中暑啦。
给发电机也得创造一个良好的散热环境呀。
检测交流发电机真的很重要呀，朋友们！要是你不注意，等它出了大问题，那可就麻烦啦。
想象一下，你正开着车在路上跑着呢，突然发电机坏了，车子熄火了，那多危险呀！所以呀，平时要多关心关心它，时不时地给它做个“体检”。
总之呢，交流发电机虽然不大，但是作用可大着呢！咱可不能小瞧了它。
平时多注意观察，多检测检测，让它能好好地为我们的车子服务。
这样我们才能开开心心地开车，平平安安地出行呀！大家说是不是这个理儿呀！。

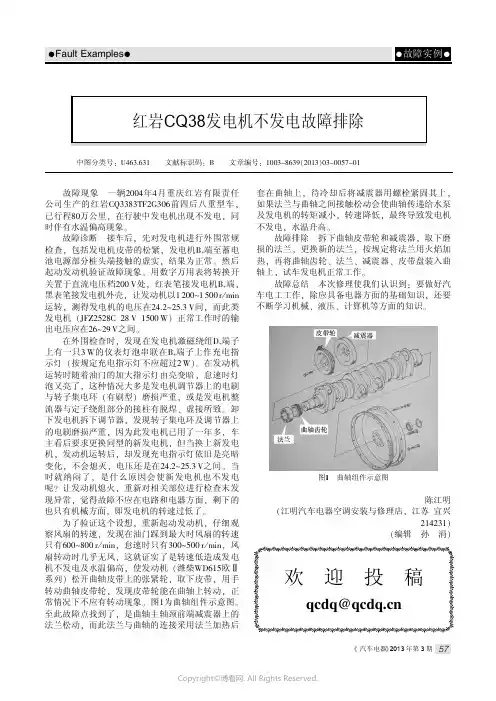

红岩CQ38发电机不发电故障排除
故障现象一辆2004年4月重庆红岩有限责任公司生产的红岩CQ3383TF2G306前四后八重型车,已行程80万公里,在行驶中发电机出现不发电,同时伴有水温偏高现象。
故障诊断接车后,先对发电机进行外围常规检查,包括发电机皮带的松紧,发电机B +端至蓄电池电源部分桩头端接触的虚实,结果为正常。
然后起动发动机验证故障现象。
用数字万用表将转换开关置于直流电压档200V 处,红表笔接发电机B +端,黑表笔接发电机外壳,让发动机以1200~1500r /min 运转,测得发电机的电压在24.2~25.3V 间,而此类发电机(JFZ2528C 28V 1500W)正常工作时的输出电压应在26~29V 之间。
在外围检查时,发现在发电机激磁绕组D +端子上有一只3W 的仪表灯泡串联在B +端子上作充电指示灯(按规定充电指示灯不应超过2W)。
在发动机运转时随着油门的加大指示灯由亮变暗,怠速时灯泡又亮了,这种情况大多是发电机调节器上的电刷与转子集电环(有刷型)磨损严重,或是发电机整流器与定子绕组部分的接柱有脱焊、虚接所致。
卸下发电机拆下调节器,发现转子集电环及调节器上的电刷磨损严重,因为此发电机已用了一年多,车主看后要求更换同型的新发电机,但当换上新发电机,发动机运转后,却发现充电指示灯依旧是亮暗变化,不会熄灭,电压还是在24.2~25.3V 之间。
当时就纳闷了,是什么原因会使新发电机也不发电呢?让发动机熄火,重新对相关部位进行检查末发现异常,觉得故障不应在电路和电器方面,剩下的也只有机械方面,即发电机的转速过低了。
为了验证这个设想,重新起动发动机,仔细观察风扇的转速,发现在油门踩到最大时风扇的转速只有600~800r /min,怠速时只有300~500r /min,风扇转动时几乎无风,这就证实了是转速低造成发电机不发电及水温偏高,使发动机(潍柴WD615欧Ⅱ系列)松开曲轴皮带上的张紧轮,取下皮带,用手转动曲轴皮带轮,发现皮带轮能在曲轴上转动,正常情况下不应有转动现象。

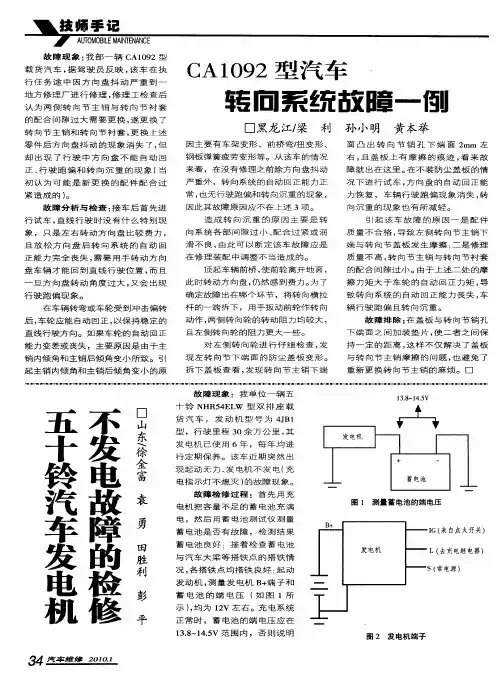

五十铃汽车发电机不发电故障的检修
行 任 务途 中 因方 向盘 抖 动严 重 到 一
Ｃ ９ １ ２型 汽 车 Ａ ０
口 黑 龙 江／ 粱
地 方修 理厂 进行 修理 ， 理 工检 查后 修 认 为 两侧 转 向节 主销 与 转 向节 衬 套
Ｉ 来 自点火开关） Ｇ（
Ｌ（ 去充 电继 电器 ）
Ｓ（ 常电源）
示 ） 均 为 １ Ｖ 左 右 。充 电 系 统 ， ２ 正 常 时 ，蓄 电 池 的 端 电压 应 在 １ ．～１ ．Ｖ 范 围 内 ， 否 则 说 明 ３８ ４５
的 配 合 间 隙 过 大 需 要 更 换 ， 更 换 了 遂 转 向 节 主 销 和 转 向节 衬 套 ， 换 上 述 更
五 十铃汽 转 向 系 统 故 瞠 一 例
利 孙 小 明 黄 本 举
面凸 出转 向节销 孔下 端面 ２ ｍｍ 左
障 就 出 在 这 里 。 不 装 防 尘 盖 板 的 情 在
电 ，然 后 用 蓄 电池 测 试 仪 测 量
图 １ 测量 蓄 电池 的 端 电 压
蓄 电池 是 否 有 故 障 ，检 测 结 果 蓄 电池 良好 ：接 着 检 查 蓄 电池 与 汽 车 大 梁 等 搭 铁 点 的 搭 铁 情
况 ， 搭 铁 点 均 搭 铁 良好 ： 动 各 起 发 动 机 ， 量 发 电 机 Ｂ＋ １子 和 测 ￣ － 塥ｌ ． ｋ 蓄 电池 的 端 电压 （ 图 １所 如
因 此 其 故 障 原 因 应 不 在 上 述 ３项 。
袁 右 ， 盖 板 上 有 口山东＼ ， 来 故 且 摩 擦 的 痕 徐金富 迹 看
汽车交流发电机故障的检测方法
汽车交流发电机故障的检测方法汽车交流发电机(以下简称发电机)故障的检测可分为车上检测和车下检测,车上检测又称就车检测,是确定故障大致部位及是否作解体检测的重要步骤。
一、分体式交流发电机的就车检测发电机的车上(就车)检测可用万用表(直流电压50V档位)和带火试灯作为测试用具。
带火试灯的制作方法:利用车上的中灯座、小灯座或仪表灯座,安装上合适的灯泡。
灯座引线的一端搭铁,另一端与车上电源的火线连接,正常状态下灯泡应发亮。
由于这种试灯是借车上蓄电池作为回路电源,因此,俗称为带火试灯或有源试灯。
1.电枢电路运行中发现汽车不充电时,首先应用带火试灯(或万用表的直流电压50V档位)测试电枢B+接线柱是否有火。
测试试灯的一端搭铁,另一端触B+线柱,试灯亮表示有火,否则表示无火。
发电机的B+线应是只受电源总开关控制的常火线,只要电源总开关处于闭合状态,B+接线柱就应有火,试灯就应发亮;如果不亮,则说明存在断路故障。
2.励磁电路励磁电路又称激磁电路,发电机的励磁电流需经过熔断器、点火开关、电压调节器及相关电路才能达到发电机的磁场F。
励磁电路最重要的控制环节是点火开关的点火档,通常指点火开关中的15接线柱。
当点火开关拨至点火档时,正常状况下用带火试灯或万用表的直流电压(50V)档都可测到磁场F接线柱上的火或电压。
如果测不到火,可用带火试灯测调节器上的点火(+)接线柱,若调节器上的点火接线柱有火,试灯就会亮,这时应再测磁场F接线柱,正常情况下试灯亮度减小,电压低于点火接线上的电压值,这是因为调节器存在电压降的缘故。
如试灯亮,证明调节器是导通的;试灯不亮,证明调节器坏了(内部断路),应及时更换。
若调节器没问题,就是调节器磁场F至发电机磁场F中间的线路断路了。
将点火开关拨至点火档,如果调节器上的点火(+)接线柱无火(试灯不亮),应首先检查控制点火开关电源的熔断器是否熔断,熔断器至点火开关及点火开关至调节器之间的电路是否断路;当点火开关的电源接线柱30有火时,证明熔断器至点火开关的电路正常,应该检测点火开关是否损坏。

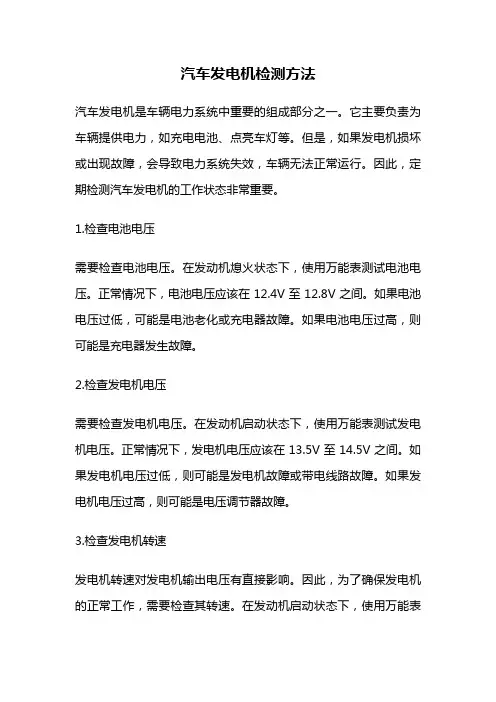

汽车发电机检测方法
