机械工程制图答案 N8零件图分析
机械工程制图学习题集答案科技出版社零件图培训课件
名称：左泵体 材料：HT200
机械工程制图学习题集答案科技出版社
3/2/2021
零件图
24
(2)左泵体立体图
名称：左泵体 材料：HT200
机械工程制图学习题集答案科技出版社
3/2/2021
零件图
25
14-4标注表面粗糙度
1.将指定的表面粗糙度用代号标注在图上。
机械工程制图学习题集答案科技出版社
3/2/2021
3/2/2021
零件图
34
2. 根据配合代号,在零件图中标注轴、孔的偏差,并填空。
机械工程制图学习题集答案科技出版社
3/2/2021
零件图
35
2. 根据配合代号,在零件图中标注轴、孔的偏差, 并填空。
机械工程制图学习题集答案科技出版社
3/2/2021
零件图
36
3. 根据配合代号,在零件图中标注轴、孔的基本尺 寸、公差带代号及极限偏差。
零件图
14
(2)叉立体图位置一
名称：叉 材料：HT150
机械工程制图学习题集答案科技出版社
3/2/2021
零件图
15
(2)叉立体图
名称：叉 材料：HT150
机械工程制图学习题集答案科技出版社
3/2/2021
零件图
16
2 叉的零件图(表达方案一)
机械工程制图学习题集答案科技出版社
3/2/2021
机械工程制图学习题集答案科技出版社Leabharlann 3/2/2021零件图
37
3. 根据配合代号,在零件图中标注轴、孔的基本尺 寸、公差带代号及极限偏差。
机械工程制图学习题集答案科技出版社
3/2/2021
零件图

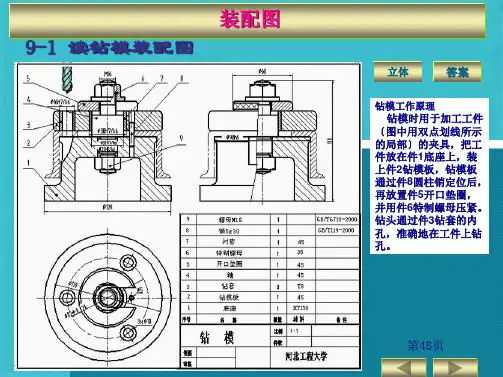

机械制图习题答案(共36张PPT)
5. 图中有_2_个10x60的销，其中10表示 销的直 径 ，60表示_销的长度；
装配图
9-2读拆卸器装配图：拆画零件图
9-3 读阀装配图
装配图
立体图
答案
阀的工作原理 阀安装在管路系统中，用
以控制管路的"通"或"不通"。 当杆1受外力作用向左移动 时，钢珠4压缩压簧5，阀门 被翻开；当去掉外力时，钢 珠在弹簧力的作用下将阀门 关闭。
作业要求 1.读懂"夹线体"装配图；
2.在所给的位置处画出 A-A 全剖的左视图；
3.拆画零件2夹套的零件图。
第51页
装配图 9-34 读夹线体装配图
装配图
9-34 读夹线体装配图:拆画零件图
图中件2系____中断和局部剖________画法； 9-7 画千斤顶装配图 当用扳手〔图中未画出〕将旋塞4转过90°，那么旋塞将堵住阀体1的管孔，处于关闭位置。 图中旋塞4的通孔对准阀体1的管孔，此时为开启位置，管路畅通； 当转动直杆3时，螺杆6随之转动，由于螺纹作用，因螺套5与底座7固定在一起，故螺杆6上下移动，通过帽1将重物顶起或落下。 阀安装在管路系统中，用以控制管路的"通"或"不通"。 当去除外力后，阀杆3在弹簧的作用下自动闭闭锁通路。 零件13螺钉、零件14圆柱销、零件4托架 分析图中各零件的作用。 SΦ14表示____球____形的结构； 9-5读自动闭锁式旋塞装配图 1、该钻模是由 9 种零件共 11 个零件组成； 图中有_2_个10x60的销，其中10表示 销的直径 ，60表示_销的长度； 图中件2系____中断和局部剖________画法； 拆卸器用来拆卸紧密配合的两个零件。

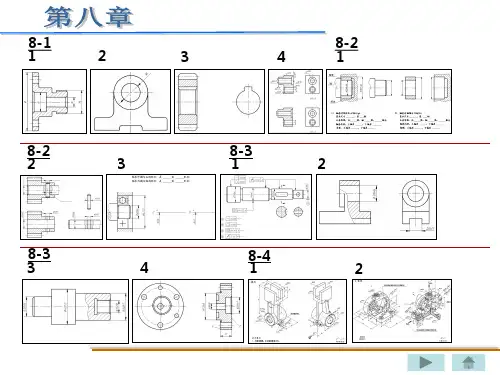

工程制图答案第八章,,
答案 动画
立体 返回
8-5 读零件图,完成填空及问答。 4.箱体零件
填空
返回
1）图中标有公差要求的尺寸有 2 个，φ80K7的最大极限尺寸为φ80.009 ， 最小极限尺寸为φ79.979 ，尺寸公差为0.03。
2）孔
6×M8 20 22EQS
的含义是6个大径为8的普通螺纹孔，深20；底孔深22，均匀分布。
8-1 1
2
3
4
8-2 1
8-2 2
3
8-3 1
2
8-3 3
4
8-4 1
2
8-5 1
2
3
4
5
8-5 6
8-6 1
2
3
8-7 1
8-7 2
3
4
5
8-1表面粗糙度
1. 标注出零件中螺纹（Ra为3.2μm)、小孔（Ra为6.3μm）、大孔圆柱面（Ra为12.5μm）、 两端面（Ra为6.3μm) 、其余（Ra 为25μm)的表面粗糙度。
立体 返回
放大主视图
放大俯视图 放大左视图
放大明细栏
返回
返回
返回
返回
返回
8-7 阅读装配图，并完成问答、填空及作图。
1.夹线套 螺纹 M36×2 使手动压套向 工作原理说明：将线穿入衬套3中，然后旋转手动压套1，通过 夹紧线.当衬套夹住 右移动，依靠锥面接触使衬套3向中心收缩(因在衬套上开有槽 ),从而 线后,还可以与手动压套、夹 套2一起在盘座4的φ48孔中旋转。 作业要求： 1.画出A-A断面图(尺寸直接从装配图中量取)； 2.按2：1拆画夹套2的零件图。
立体 返回
8-2 极限与配合
3.根据装配图所注配合尺寸，识别滚动轴承内、外圈的配合，并在指定零线附近画出公 差带图。
机械工程制图教程第八章第二讲 工程.doc
机械工程制图教程第八章第二讲工程第八章零件图（一）零件的工艺结构1．钻孔结构用钻头钻盲孔时，由于钻头顶部有120°的圆锥面，所以盲孔总有一个120°的圆锥面，扩孔时也有一个锥角为120°的圆台面，钻孔时，为使钻头垂直于孔的端面，无论是水平的、倾斜的、还是垂直的孔，都应制成与孔轴线垂直的凸台或凹坑，否那么易将孔钻偏或将钻头折断。
如图8—13所示。
在切削过程中，为使刀具易于退刀，并在装配时容易与有关零件靠紧，常在加工外表的台肩处先加工出退刀槽或越程槽。
常见退刀槽和越程槽的结构及尺寸标注如图8—14所示。
图中的数据可从有关的标准中查取。
铸件各局部的壁厚应尽量均匀，在不同壁厚处应使厚壁和薄壁逐渐过渡，以免在铸造时在冷却过程中形成热节，产生缩孔。
铸件上两外表相交处应做成圆角，铸造圆角的大小一般为R3- R5，可集中标注在技术要求中。
铸件在起模时，为起模顺利，在起模方向上的内、外壁上应有适当的斜度，一般在0°30’-3°之间，通常在图样上不画出，也不标注。
如图8—15所示两个非切削外表相交处一般均做成圆角过渡，所以两外表的交线表得不明显，这种交线成为过渡线。
当过渡线的投影和面的投影重合时，按面的投影绘制，当过渡线的投影和面的投影不重合时，过渡线按其理论交线绘制，但线的两端要与其它轮廓线断开。
如图8—16、8—17所示。
为了减少加工外表，使结合面接触良好，常在两接触外表处制处凸台和凹坑，其结构和尺寸标注如图8—18所示。
1．尺寸的种类零件的尺寸与零件的功用、性能有密切的关系，根据零件上尺寸的作用，尺寸一般可分为以下两类：（1）功能尺寸保证零件在机器或结构中具有正确位置和装配精度的尺寸，这类尺寸直接影响产品的性能。
例如零件的规格尺寸、配合尺寸、连接尺寸、安装尺寸等。
（2）非功能尺寸指不影响机件的装配关系和配合性能的一般结构尺寸。
这些尺寸一般精度不高。
例如，无装配关许的外形尺寸、不重要的工艺结构（如倒角、退刀槽、凸台、沉孔、倒圆等）的尺寸等各部据零件几何特征，尺寸又可分为定形寸和定位尺寸。
第8章零件图 胡建生
第八章 零件图
（4）在不致引起误解时，表面结构要求可以标注在给定的尺寸线上。必要时，表 面结构也可用带箭头或黑点的指引线引出标注
（ 5 ）圆柱表面的表面结构要 求只标注一次。表面结构要求可 以直接标注在圆柱表面的轮廓线 上，也可以标注在圆柱表面轮廓 线的延长线上，或用带箭头的指 引线引出标注
（机工高职多2）机械制图教学软件
表面粗糙度参数值越小，表面质量越高，加工成本也越高
第八章 零件图
2．表面结构的图形符号
表8-2 图形符号的含义 符Fra bibliotek名称 基本图形符号 （简称基本符号） 符 号 含 义
未指定工艺方法的表面，当通过一个注释解释时可 单独使用
用去除材料的方法获得的表面；仅当其含义是 “被 加工表面”时可单独使用 扩展图形符号 （简称扩展符号） 不去除材料的表面，也可用于表示保持上道工序形 成的表面，不管这种状况是通过去除或不去除材料形 成的
第八章 零件图
2．标准公差与基本偏差
（1）标准公差 公差带大小由 标准公差来确定
公差带位置 由基本偏差确定
公差带大小 由标准公差确定 公差带位置 由基本偏差确定 公差带大小 由标准公差确定
标准公差分为20个等级，即IT01、IT0、 IT1、 IT2， „， IT18。 IT代表标准公差， 数字表示公差等级 （2）基本偏差 公差带相对零线的位臵由基本偏差来确定
为了满足零件结构和工作要求，在加工制造相互配合的零件时，采取其中一个零件作为基准件，使其 基本偏差不变，通过改变另一零件的基本偏差以达到不同的配合要求
基孔制配合
基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种 制度
基孔制配合中选作 基准的孔，称为基准 孔（基本偏差为 H， 其下极限偏差为0）

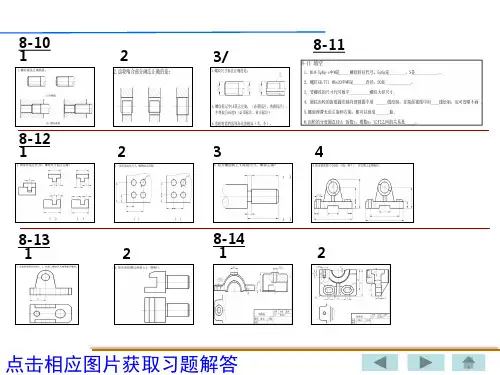

机械制图教案语PPT第八章作业及解答共136页文档课件
1
2
8-12
1
2
8-13
1
2
8-11 3/ 5
3
4
8-14
1
2
点击相应图片获取习题解答
8-15
1
2
8-17
1
2
8-16
3
4
8-18
8-19
1.1
1.2
1.3
2.1
2.2
点击相应图片获取习题解答
8-19 2.3
8-20
1
2
3
4
5
8-21
8-23
8-25
8-26
1
2/3
点击相应图片获取习题解答
8-14 标注图中所缺的公称尺寸。
8-14 标注图中所缺的公称尺寸。
8-14 标注图中所缺的公称尺寸。
8-15 按给定要求在图形上标注表面结构。
8-15 按给定要求在图形上标注表面结构。
8-15 按给定要求在图形上标注表面结构。
8-15 按给定要求在图形上标注表面结构。
8-16 表面结构的标注
8-12 合理标注尺寸（选择正确的标注，在括号内画√）
8-12 合理标注尺寸（选择正确的标注，在括号内画√）
8-12 合理标注尺寸（选择正确的标注，在括号内画√）
8-12 合理标注尺寸（选择正确的标注，在括号内画√）
8-12 合理标注尺寸（选择正确的标注，在括号内画√）
8-12 合理标注尺寸（选择正确的标注，在括号内画√）
8-3 螺纹连接画法
8-3 螺纹连接画法
8-4 在图上注出下列螺纹的标记
8-4 在图上注出下列螺纹的标记
8-4 在图上注出下列螺纹的标记
工程制图答案第8章节
滚动轴承
总结词
滚动轴承是一种重要的机械元件，它通过滚动体的循环运动 来减小摩擦和磨损，实现运动和力的传递。
详细描述
滚动轴承由内圈、外圈、滚动体和保持架组成。滚动体在内 圈和外圈之间滚动，减少了摩擦和磨损，同时能够承受较大 的载荷。滚动轴承广泛应用于各种机械和设备中，如汽车、 机床、电机等。
齿轮
要点一
零件图的技术要求
总结词
技术要求是对零件材料、热处理、加工方法等方面的规定和说明，一般以文字或符号注写在图纸上。
详细描述
技术要求是对零件制造过程中的一些特殊要求和限制条件的说明，包括材料、热处理、加工方法等方 面的规定。这些要求和规定通常以文字或符号的形式注写在图纸上，用以指导生产过程中的各个环节 。技术要求必须准确、简明，符合相关标准和规范。
装配图的零件序号和明细栏
总结词
零件序号是用于标识各个零件的编号，明细栏则应列 出所有零件的序号、名称、规格和数量等信息。
详细描述
零件序号是装配图中不可缺少的元素，用于标识各个 零件的编号，以便于生产和维修时查找。明细栏则列 出了所有零件的详细信息，包括序号、名称、规格和 数量等，是生产过程中的重要参考依据。
零件图的视图选择
总结词
零件图的视图选择应遵循“主、俯、左”的原则，即主视图应反映零件的主要结构特征，俯视图展示零件的顶部 形状，左视图则补充主视图未能表达清楚的部分。
详细描述
在选择零件图的视图时，应考虑如何清晰地表达零件的结构特征。通常采用主、俯、左三个基本视图来展示零件 的内外形状。主视图应选择能反映零件主要结构特征的方向，俯视图展示零件顶部的形状，左视图则补充主视图 未能表达清楚的部分。其他视图如剖面、局部放大等可根据需要添加。
机械制图及机械制图第八章习题集答案.PPT
4 (1) 8 6
7 2
3 5
作业:
• P78(1)(2) • P79
P79-1
P79-2
利用积聚性求相贯线
当两圆柱体的轴线正交时，相贯线的两面投影具有积 聚性，并且已知其投影，由此可求相贯线的第三面投影。
作图方法（1）求特殊点； （2）求一般点；
（3）顺次光滑连接各点，即得相贯线的正面投影。
一、直线与平面立体表面的交点 二、直线与回转体表面的交点
一、直线与平面立体表面的交点
例1 求直线AB与直立三棱柱的贯穿点。
c'
a' b' g' h' d'
e'
空间分析：
f' c(f)
e(h)
b
a
d(g)
一、直线与平面立体表面的交点
例1 求直线AB与直立三棱柱的贯穿点。
c'
a' b' g' h' d'
e'
f' c(f)
e(h)
b
a
d(g)
一、直线与平面立体表面的交点
例1 求直线AB与直立三棱柱的贯穿点。
c'
a' k' d' l' b' g' h' K L
e'
空间分析：
投影分析：
水平投影已知， 正面投影待求。 投影作图： (1)确定K、L 的水平投影； (2)求K、L 的正面投影。 (3)整理图线。
O
三、辅助球面法
辅助球面法求立体表面的相贯线的适用条件： 1.参与相贯的必须都是回转体，一般要求轴线相交； 2.两轴线同时平行于某一投影面。 例4 用球面法求相交两圆柱的相贯线。
机械类零件图答案
Байду номын сангаасPT文档演模板
机械类零件图答案
PPT文档演模板
机械类零件图答案
PPT文档演模板
机械类零件图答案
PPT文档演模板
机械类零件图答案
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/18
机械类零件图答案
机械类零件图答案
PPT文档演模板
2020/11/18
机械类零件图答案
PPT文档演模板
机械类零件图答案
PPT文档演模板
机械类零件图答案
PPT文档演模板
机械类零件图答案
PPT文档演模板
机械类零件图答案
PPT文档演模板
机械类零件图答案
PPT文档演模板
机械类零件图答案
PPT文档演模板
机械类零件图答案
工程制图答案第8章
培养空间想象和形象思维能力， 提高分析和解决工程实际问题 的能力。
重点与难点提示
重点
工程制图的基本概念和种类，工程制 图的标准和规范。
难点
如何根据工程实际问题选择合适的工 程制图类型，如何准确理解和应用工 程制图的标准和规范。
02
工程制图基础知识回顾
制图基本规定与标准
比例
表示图中图形与实物相应要素 的线性尺寸之比。
05
学习方法与技巧分享
理论学习与实践操作相结合
掌握基本理论知识
在学习工程制图的过程中，首先要掌握基本的理论知识，如投影 原理、视图表达方法等。
实践操作加深理解
通过大量的实践操作，如画图练习、模型制作等，加深对理论知识 的理解，提高实际应用能力。
理论与实践相互促进
将理论知识与实践操作相结合，不断在实践中发现问题、解决问题， 反过来又促进理论知识的深入理解和掌握。
工程制图答案第8章
目录
• 章节概述与学习目标 • 工程制图基础知识回顾 • 第8章习题详解与答案分析 • 常见错误类型及纠正措施 • 学习方法与技巧分享 • 拓展延伸：工程制图在实际应用中的案例分析
01
章节概述与学习目标
章节内容简要介绍
工程制图的基本概念
工程制图的标准和规范
介绍工程制图的基本定义、作用和意 义，以及工程制图在工程领域中的重 要性。
03
第8章习题详解与答案分析
习题一：零件图绘制及尺寸标注
01
02
03
零件图内容
包括视图、尺寸、技术要 求等。
视图选择
根据零件的结构特点，选 择合适的视图表达方法， 如全剖视图、半剖视图等。
尺寸标注
正确、完整、清晰、合理 地标注零件的尺寸，包括 定形尺寸、定位尺寸等。
机械制图识读零件图题(答案)
1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。
2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。
【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。
4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5.说明符号、的含义。
【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。
6.在零件图右下角的空白处画出主视图的外形（虚线不画）。
1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。
2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。
3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。
4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。
5.说明符号的含义。
表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。
三、装配图拆画零件图。
快速阀是用于管道截通的装置，内有齿轮齿条传运机构。
当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。
阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。
读懂装配图，回答问题并拆画零件图。
1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。
工程制图第8章零件图答案
返回
8-6 读零件图（五） 看懂拨叉零件图并完成填空
1. 38H11表示基本尺寸是38mm，公差代号是H11，基本偏差是H、
下偏差为0，上偏差为0.160. 2. M10X1-6H是普通细牙螺纹，螺距是1mm，6H是中顶径公差。
3. Φ20圆柱的定位尺寸是25、36、87b7。
8-2 读零件图（一）看懂输出轴零件图，并完成填空
1.该零件采用了哪些表达方法。
答：主视图并且采用了局部剖视，断面图、局部放大图和 简化画法。
2. 找出零件的长、宽、高三个方向的主要基准。 答案
3.主视图上的尺寸195、32、14、23、Φ7属于哪类尺寸。
总体尺寸195；定位尺寸14、23；定形尺寸32、Φ7。
第8章 零件图
8-1.1 8-1.2 8-1.3 8-1.4
8-2
8-3
8-4
8-5 8-8
8-6
8-7
8-9.1 8-9.2 8-9.3
总目录
78--11.表1 面将粗指糙定度表、公面差粗配糙合度和形用位代公号差标注在图上 1.将指定表面粗糙度用代号标注在图上 其余
A面为 B面为 C面为 D面为 E孔面为
三、作业要求 1.根据立体图，看懂各零件的结构形状，选择恰当的表达方法 （视图、剖视、断面），完整、正确、清晰地表达零件。 2.根据选定的表达方案，在A3图纸上选用适当比例画零件图。
答案
其余
Ⅰ
Ⅱ
技术要求
Ⅰ
Ⅱ
1．调质处理Ｔ235.
轴
制图 描图 审核
比例 数量
材料
返回
答案
返回
答案
返回
F面为 G面为 H面为 其余面为
机械制图习题答案分析38页PPT
45、自己的饭量自己知道。——苏联
机械制图习题答案分析
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。—德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八、零件图 8.1 根据轴测图画零件图并作3D 造型 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 第77～77页习题 8.2 读零件图 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 第78～79页习题 8.3 零件的尺寸标注 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 第80～80页习题 2 3 4
5 题号： 题号： 6
7 8
9 10
题号： 1 8.4 零件局部构形设计和3D 造型∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 第80～80页习题 题号：
1. 根据支座的轴测图绘制其零件图（名称：支座，材料：HT150，图号：0801）。
2. 根据警报器壳体的轴测图绘制其零件图（名称：警报器壳体，材料：HT200，图号：0802）。
3. 根砂轮头架的轴测图绘制其零件图（名称：砂轮头架，材料：HT200，图号：0803）。
4. 根据变速箱盖的轴测图绘制其零件图（名称：变速箱盖，材料：HT150，图号：0804）。
5. 看懂零件的形状，并回答读图问题。
6. 看懂零件的形状，并回答读图问题。
7. 标注盖的尺寸（数值由图上直接量取，俯视图中的两个小孔为通孔）。
8. 标注支座的尺寸（数值由图上直接量取）。
八、零件图 8.4 零件局部构形设计和3D造型
9. 根据已给视图画出⑴俯视图（外形）；⑵A-A剖视（肋板厚度可取壁厚的0.7-1倍；⑶ B向局部视图；⑷补全左视图；⑸作3D造型（自定尺寸，注意各部分比例，保持结构形状准确）。
注意：零件左半部外形可参照①处内腔确定；右端安装板②形状结构自行确定，其上应有4个Ø9供螺栓穿过之光孔；前后两凸起（B向视图）参考③处；其余未确定形体自定。
八、零件图 8.4 零件局部构形设计和3D造型
*10. 根据已给视图研究确定泵体的形状，并补充视图，完整、清楚、正确地表达泵体（左、右两边带圆弧头的板为安装板，上下两块板为连接板。
构形时注意螺纹紧固件的装配空间。
安装板厚度可取壁厚1.5-2倍。
），并作其3D造型（自定尺寸，注意各部分比例，保持结构形状准确）。
