火电厂锅炉燃烧器分类及总结共79页
锅炉燃烧器

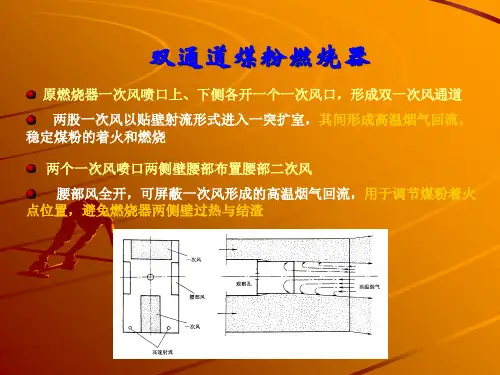

有良好的负荷调节性能 负荷变化时，下部着火炉膛火焰中心温度变化不 大
适用于无烟煤等低挥发分煤的燃烧
旋风分离式煤粉燃烧器
50％的空气和少量（约占10％～20％）煤粉组成的低浓度煤粉气流从 旋风分离器上部的抽气管通过燃烧器乏气喷嘴送入炉膛（三次风）
50％的空气和80%以上的煤粉形成的高浓 度煤粉气流从旋风分离器下部流流锥，可在喷嘴出口形成一个稳定的回流区， 将高温烟气不断回流到煤粉火炬的根部，以维持煤粉气流的稳着火
一次风喷嘴设有周界风，可避免一次风喷口烧坏；由于周界风和一次 风首先混合，还可调节一次风煤粉浓度，以适应煤种变化
W型火焰炉膛结构
W形火焰炉膛由下部的拱型着火炉膛 （燃烧室）和上部的辐射炉膛（燃尽室） 组成。前者的深度比后者约大80～120%
主燃烧器两侧有高速二次风气流同时喷入 调节乏气量是适应煤种变化的一种手段
煤质变差，开大乏气调节挡板，抽出的 乏气量增加，煤粉浓度随之增加，有利于煤 粉气流的着火，燃烧
3/3
N0X、S0X的控制技术
影响NOx生成的主要因素 ➢ 温度 燃烧过程中，温度越高，生成的NOx量越大 ➢ 过剩空气系数 =1.1～1.2范围内，NOx的生成量最大，偏离这个范围 NOx的生成量明显减少 ➢ 燃煤性质 燃煤中的含N 量越高，燃烧过程中转化为NOx也就越多
总的NOx生成量降低
分级（空气）燃烧的类型
燃烧室中的分级燃烧 主燃烧器上部设 OFA空气喷口
主燃烧器送入约80%的空气量（ <1）， 燃烧器区处于富燃状态；OFA 喷口送入剩余 空气（燃尽风）（ >1），使燃料燃尽
燃烧室沿高度分成富燃区和燃尽区
燃烧器分级燃烧 二次风分成两部分送入
火电厂锅炉燃烧器分类及总结
由射流边界卷吸周围烟气，发生热量、质量交换，最 终射流横截面扩大、速度降低
煤粉气流卷吸的高温烟气是着火热量的主要来源（70 －90%），另10－30%来源于炉膛四壁及高温火焰的辐射
增加边界面可以加强卷吸作用 增加宽高比，面积未变，周长变大
1、上游邻角气流的加热作用，加 之本身卷吸，着火条件优越， 着火稳定性好
2、在整个炉内形成强烈的旋转， 挠动混合好，利于燃烧及燃尽
3、强烈的湍流扩散和良好的恋内 空气动力结构，烟气在炉内充 满程度好，炉内热负荷颁布均 匀
f960
f820
4、负荷的调节灵活，对煤种的适应性强，控制和调节的手段 也较多
前后墙布置：旋流燃烧器 (B&W)
炉
膛
四角布置切圆燃烧方式：直流燃烧器
形 状
(ABB-CE)
W形火焰锅炉：无烟煤 (FW)
旋流燃烧器：
燃 烧
适用于高发分煤种：烟煤、褐煤
器
直流燃烧器：
种
类
煤种适应性较广
第一节 直流燃烧器
一般是矩形，也可以是圆形 四角切圆燃烧技术ABB－CE公司 空气动力学特性：
5、炉膛结构简单，便于大容量锅炉的布置
6、采用摆动式燃烧器时，可通过上下摆动调节汽温
7、便于实现分段送风，组织分级燃烧，从而抑制NOx生成 第一阶段低过量空气系数，还原性气氛抑制NOx生成 第二阶段高过量空气系数，保证燃烧的完全燃尽
三、直流燃烧器的配风方式(均等、分级)
1、均等配风 一、二次风相间布置
2、射程： 轴向速度降到初速的0.05倍时；穿透能力 射程太大：使邻角射流发生偏斜 射程太小：对邻角射流的加热作用差
锅炉燃烧器的种类
锅炉燃烧器的种类燃烧器知识燃气燃烧器知识气体燃烧器气体燃烧器种类较多 , 以下按空气供给方式介绍几种工业锅炉上应用较多的燃烧器。
1. 自然供风燃烧器如图 3-45 所示 , 按炉膛形状可以选择圆形或矩形燃烧器 , 低压燃气通过管子上的火孔流出 , 与空气事先元预混合 , 是一次空气系数α l=0 的扩散燃烧方式 , 因而也称为扩散文燃烧器。
这种燃烧器燃烧稳定, 运行方便, 而且结构简单, 可以利用300~400Pa 的低压燃气。
但炉膛过量空气系数较大, α= 、 1.2~1.6; 排烟热损失 q2 和气体不完全燃烧热损失 q3 偏大 ; 火焰较长 , 要求炉膛容积大 ; 燃烧速度低 , 只用于很小容量的锅炉。
2. 引射式燃烧器它的种类繁多。
按燃烧方式分 , 它有部分空气预混合的本生燃烧方式和空气预混合的无焰燃烧方式两种。
所用的引射介质可以是空气 , 也可以是一定压力的燃气 , 前者需要鼓风装置。
(1) 大气式引射燃烧器如图 3-46 所示。
燃气以一定流速自喷嘴进入引射器 , 在引射器的缩口处将一次空气( α1=0.45~0.65) 引入 , 两者经混合后流向燃烧器头部 , 由直径为 2~10mm 的火孔流出 , 以本生火焰形式燃烧。
这种燃烧器也只用于小型锅炉, 它适用于各种低压燃气, 而且不需要鼓风装置。
但热负荷太大 , 结构笨重。
(2) 空气引射式燃烧器如图 3-47 所示。
压头为 5000~600OPa 的空气经喷嘴通过引射器的缩口处时 , 形成负压 , 把低压的燃气从四个管孔吸人 , 两种气体在混合管中混合形成均匀的气体混合物 , 它流向火孔出口 , 并在与出口处相连接的稳焰火道中燃烧。
图中所示的燃烧器是与全部燃烧空气预混合的无焰燃烧器 , 炉膛出口过量空气系数小 , 燃烧强度高 , 但需要鼓风装置 , 耗电大 , 适用于带有空气预热器的阻力较大的正压锅炉。
3. 鼓风式燃烧器鼓风式燃烧器一般由分配器、燃气分流器和火道组成。
燃烧器分类
旋流燃烧器直流燃烧器1旋流式燃烧器旋流式燃烧器是其出口气流是旋转射流。
气流旋转的情况有两种,一种是一次风粉气流和二次风都旋转,一种是二次风旋转而一次风为直流。
按促使气流旋转的旋流部件的形式分,一般有蜗壳型旋流燃烧器和叶片型旋流燃烧器两类。
蜗壳型旋流燃烧器又可以分为双蜗壳型旋流燃烧器和单蜗壳型旋流燃烧器两种。
1.1双蜗壳型旋流燃烧器双蜗壳型旋流燃烧器的一二次风均利用在蜗壳中的流动而产生旋转,两股射流的旋转方向相同。
大蜗壳中是二次风,小蜗壳中是一次风。
燃烧器中心有一中心管,可以在管中设置油喷嘴。
二次风进口处装有舌形挡板,用来调整二次风的旋流强度。
由于一二次风都是旋转气流,因此在进入燃烧室后就扩散成为空心锥环状气流。
在气流的卷吸作用下,空心锥的内外表面部会受到高温烟气的加热。
这种燃烧器旋流强度的调节幅度小,当煤种变化时可能会因火焰位置不好调整而容易结渣。
另外,一二次风的阻力大,煤粉在一次风气流中的分布不均匀,也是这种燃烧器的不足之处。
1.2单蜗壳型旋流燃烧器单蜗壳型旋流燃烧器的一次风为直流,二次风气流利用蜗壳产生旋转后沿环状通道进入燃烧室。
一次风由中心风管进入燃烧室,在一次风出口处装有一个蘑菇形扩散锥,扩散锥后产生的回流区有助于煤粉气流的着火。
扩散锥可通过手轮和拉杆前后移动,从而改变一次风粉气流的扩散角度,但扩散锥处于高温烟气回流区,容易结渣或烧坏。
1.3叶片型旋流燃烧器轴向可动叶片型旋流燃烧器。
它的一次风为直流,二次风是旋转的。
这种燃烧器的中心有一根中心风管,中心风管外是一次风的环形通道,中心风管内可以设置油喷嘴。
二次风气流在通过二次风叶轮时受轴向叶片的引导而产生旋转。
二次风叶轮可通过调整机构沿轴向移动,从而调整二次风的旋流强度。
二次风通道是一个环锥形的套筒,二次风叶轮也是环锥形的,叶轮装在套筒内。
用叶轮上的拉杆轴向移动叶轮,就可改变叶轮与环锥形通道之间的径向间隙。
流经环状通道径向间隙的气流是不旋转的直流气流,因此调节叶轮的位置便可改变旋转气流与直流气流的比例,从而达到调整二次风气流旋流强度的目的。
燃烧器的分类及技术要求(二篇)
燃烧器的分类及技术要求用来实现燃烧过程的装置，统称为燃烧装置。
对于燃气而言，它的燃烧装置就是指燃气燃烧器，即燃气烧嘴。
燃气燃烧器是将燃气的化学能转变为热能的一种装置。
工业或民用的燃气燃烧器的基本用途，就是在炉子或燃烧室中，合理组织燃气的燃烧过程，以保证炉子或燃烧室的热工工作符合工艺、技术和经济的要求。
一、燃烧器的分类燃气燃烧器的结构多种多样，可以从不同的角度进行分类。
首先，从适用性考虑，可将燃气燃烧器分为普通燃气燃烧器和特殊燃气燃烧器两大类。
对于普通燃气燃烧器，我国常用的分类法见表361至表364。
表3-6-1按适应燃气种类分类任何一种燃气燃烧铝的工作都是为了满足一定生产或生活条件的要求。
一般来说，一种性能良好的燃烧器主要应满足如下要求：(1)工艺要求燃烧器的额定热负荷应与设计值相符，偏差不大于10％；热负荷凋节比2％～5％；能适应一种或几种燃气，当然气华白指数波动值小于5％时，必须正常燃烧；产生的火焰特征(火焰形状及尺寸、发光程度、燃烧温度等)和炉内气氛特性(氧化性、还原性或中性)应与加热工艺相符合。
(2)燃烧质量要求在额定热负荷下，各类燃烧器的空气过剩系数不得过高，一般小于1．08～1.15；燃烧室出口烟气的化学不完全燃烧热损失不高于0．4％。
(3)结构和材质要求为了检修，应便于拆卸和组装；易损零件应能很方便的维修或更换；各部零件的材质应符合要求。
(4)安全要求烟气中CO含量、燃烧器表面温度、密封性等都应符合安全要求。
燃烧器的分类及技术要求（二）燃烧器是一种将燃料与氧气混合并进行燃烧的装置。
根据不同的分类标准，燃烧器可以分为多种类型。
本文将对常见的燃烧器进行分类并介绍其技术要求。
一、按燃烧介质分类1. 气体燃烧器：主要用于燃烧天然气、煤气、液化气等气体燃料。
2. 液体燃烧器：主要用于燃烧燃油、柴油等液体燃料。
3. 固体燃烧器：主要用于燃烧煤、木材等固体燃料。
二、按燃烧方式分类1. 预混式燃烧器：燃料和空气先混合再进入燃烧器进行燃烧。
锅炉燃烧器1
1/3
直流燃烧器分级配风
分级配风燃烧器一次风喷口相对集中布置，并靠近燃烧 器的下部，二次风喷口则分层布置，一、二次风喷口间保 持较大的距离，燃烧所需要的二次风分阶段送入燃烧的煤 粉气流中，强化气流的后期混合，促使燃料燃烧与燃尽 分级配风燃烧器一次风喷口高宽比大，卷吸量大；煤粉 气流相对集中，火焰中心温度高，有利于低挥发分煤的着 火、燃烧 分级配风适合于燃用低挥发分煤种或劣质煤，常称为无 烟煤和贫煤配风方式
煤粉锅炉炉膛型式
炉膛及燃 烧器 布置方式 Π型炉 切向燃 烧 半开式 Π型炉 切向燃烧 Π型炉 对冲（交错） 燃烧 Π型炉 前墙燃 烧 W型炉 W燃烧
炉膛
型式
排渣方式
燃烧器 型式
固态
直流式
液态
直流式
固态
旋流式
固态
旋流式
固态
旋流式 直流式
2/2
燃烧器的作用与要求
燃烧器的作用是将燃料与燃烧所需空气按一定的比例、速 度和混合方式经喷口送入炉膛 保证燃料与空气充分混合、及时着火、稳定燃烧和燃尽， 燃烧效率较高 能形成良好的炉内空气动力场，火焰在炉内的充满程度好， 且不会冲墙贴壁，避免结渣 有较好的燃料适应性和负荷调节范围
能减少NOX的生成，减少对环境的污染
结构简单，流动阻力较小
1/2
通过燃烧器的空气
进入煤粉炉燃烧器的空气不是一次集中送进的，按对着火、 燃烧有利而合理组织、分批送入，按作用不同，可分为三种 一次风 携带煤粉送入燃烧器的空气。主要作用是输送煤粉
和满足燃烧初期对氧气的需要 二次风 待煤粉气流着火后再送入的空气。二次风补充煤粉继
旋转 旋转 经叶片旋转 旋转 旋转
叶片型
旋流燃烧器的类型
燃烧器
18
19
四、 HTNR-3燃烧器结构
燃烧器前冷却风管道系统
在燃烧器一次风弯头前须设置冷却风管道系统，其 主要设备为带执行器的关断阀和逆止阀。 在启动油枪投运时（关断阀开启），提供燃烧初期 的空气。 燃烧器停用时（关断阀开启），提供冷却空气冷却 燃烧器一次风管。 燃烧器投煤时，关断阀关闭。
21
四、 HTNR-3燃烧器结构
密封风管道
为保证燃烧器各部件的冷却，在运行时必须将各个 密封风、冷却风、吹扫空气阀打开，以确保燃烧器 各部件不出现高温烧损。
22
五、点火及启动油枪
为了使煤粉燃烧器和油燃烧器可靠的点燃，锅炉共设 24只简单机械雾化点火油枪，8只蒸汽雾化启动油枪 。 点火油枪位于三次风通道中，其出力250kg/h；启动 油枪位于煤粉燃烧器的中心，其出力4700kg/h。 每只HT-NR3燃烧器装有1支点火油枪用于点火。在锅 炉前墙和后墙中层共装有8只启动油枪用于暖炉和低 负荷稳燃。 每只油枪配有自身的高能点火器。高能点火器、油枪 及其各自的推进器设计成组合一体型式，结构紧凑， 并且能够完全满足程控点火的要求。
3
一、锅炉燃烧设备简介
2、HTNR-3燃烧器
我厂1、2号锅炉使用的是HTNR-3燃烧器。 HT—Hitach（日立） NR—NOx Reduced 3—第三代
——H日立）
4
二、锅炉燃烧器布置
燃烧系统采用前后墙对冲燃烧。 燃烧系统共布置有12只燃尽风喷口，24只HTNR3燃烧器喷口，共36个喷口。 燃烧器分3层，每层共4只，前后墙各布置12 只HT-NR3燃烧器； 在前后墙距最上层燃烧器喷口一定距离处布置 有一层燃尽风喷口，在前、后墙各布置一层燃 尽风喷口，其中每层2只侧燃尽风（SAP）喷 口，4只燃尽风（OFA）喷口。
燃气锅炉燃烧器
燃气锅炉燃烧器燃气锅炉燃烧器是燃气锅炉的核心部件之一，起着将燃气燃烧产生的热能转化为水热能的重要作用。
它能够满足人们对于采暖和热水的需求，是家庭、商业和工业领域中常见的一种供热设备。
本文将对燃气锅炉燃烧器的原理、分类以及工作过程进行详细介绍。
一、燃气锅炉燃烧器的原理燃气锅炉燃烧器将燃气与空气混合并点燃，产生高温燃烧气体。
其主要由混合室、燃烧器头部、火眼和风扇等组成。
燃气通过供气管道进入混合室与空气充分混合，然后通过火眼被点燃。
燃烧气体在燃烧器头部进一步加热，并从喷嘴喷出，形成火焰。
二、燃气锅炉燃烧器的分类1. 常见的燃气锅炉燃烧器类型包括低氮燃烧器、预混合燃烧器和喷射燃烧器等。
(1) 低氮燃烧器：低氮燃烧器是指能够在燃烧过程中有效降低氮氧化物（NOx）排放的燃烧器。
它采用特殊的燃烧技术和结构设计，使燃气在燃烧时产生的氮氧化物排放量较低，减少对大气环境的污染。
(2) 预混合燃烧器：预混合燃烧器是将燃气和空气在推进器内事先混合后再点燃的燃烧器。
其燃气和空气的比例可以根据需要进行调节，以达到更好的燃烧效果和热传递效率。
(3) 喷射燃烧器：喷射燃烧器是将燃气和空气分别喷入燃烧器内，在喷射过程中实现混合并点燃的燃烧器。
它具有结构简单、操作方便的特点。
2. 根据燃烧方式和结构特点，燃气锅炉燃烧器还可分为焚烧式燃烧器和电弧燃烧器。
(1) 焚烧式燃烧器：焚烧式燃烧器是指以火焰形式将燃气燃烧的燃烧器。
它需要通过燃烧器头部的喷嘴将燃气喷入燃烧室内，再通过点燃火眼形成火焰。
(2) 电弧燃烧器：电弧燃烧器是指通过电弧将燃气点燃的燃烧器。
它利用电弧产生的高温将燃气点燃，不需要喷嘴和火眼等部件。
三、燃气锅炉燃烧器的工作过程燃气锅炉燃烧器的工作过程主要包括供气、点火、稳定燃烧和调节等。
1. 供气：供气是燃烧器的第一步。
燃气通过供气管道进入燃烧器的混合室，与空气进行充分混合。
2. 点火：点火是燃烧器的第二步。
通过点火装置的点火，使燃烧器头部的火焰点燃，开始燃烧过程。
