电流型PWM IC
TC2263(电流模式PWM控制IC)
TC2263（文件编号：S&CIC0882） 电流模式PWM 控制器一、 概述TC2263是一款高性能、高集成度、低功耗及低成本离线式电流模式PWM 控制器芯片，专门为低于30W 的应用进行了特别优化 。
TC2263采用了低启动电流和低工作电流设计。
在启动电路中使用了较大的启动电阻以得到较小的启动电流，有效减小了系统的静态功耗，缩短系统的启动时间。
低工作电流可有效降低系统的损耗，提高系统的效率。
在空载或者轻载时，IC 进入间歇模式降低开关频率，减少开关损耗，使得系统有较低的静态功耗和较高的转换效率。
内置频率抖动设计可以有效的改善系统EMI 特性。
TC2263 内置斜坡补偿提高了系统大占空比输出时的稳定性。
电流检测输入端内置前沿消隐电路，增加了系统的抗干扰能力，减少了外围器件数量并降低了系统成本。
二、 特点低功耗、无噪声 启动电流低至3uA 工作电流约1.4mA 较少的外围器件过载保护限流保护、欠压锁定 内置前沿消隐 内置频率抖动三、 应用范围充电器、适配器 开关电源TC2263（文件编号：S&CIC0882）电流模式PWM控制器七、 最大额定值参数额定值VDD DC电源电压30VVDD钳位电压34VVDD DC 钳位电流10mAV FB输入电压-0.3-7VV SENSE输入电压-0.3-7VV RI输入电压-0.3-7V工作结温 -20℃-150℃贮存温度 -55℃-160℃注：最大允许额定值是指超过这些值可能会损坏器件，在这些条件式之下是不利于的器件工作的。
器件连续工作在最大允许额定值下可能影响器件可靠性。
所有的电压均是相对于器件GND的电压差。
八、 电气特性（参数都是在TA= 25℃的工作条件下测得，有另有注明的除外）符号参数测试条件最小值典型值最大值单位电源电压（VDD）I_VDD_Startup VDD启动电流V DD=12.5V，R I=100K 3 20uA I_VDD_Ops 芯片工作电流V DD=16V,R I=100K,V FB=3V 1.4 mA UVLO(ON) 进入欠压保护7.8 8.8 9.8 V UVLO(OFF) 退出欠压保护13 14 15 V VDD_Clamp VDD 钳位电压I VDD=10mA 34 V 反馈输入 (FB Pin)A VCS PWM 输入增益△V FB/△V CS 2.0 V/V V FB_Open FB开路电压 4.8 V I FB_Short FB pin短路电流 0.8 mAV TH_0D PWM 0占空比时FB门限电压VDD=16V, RI=100Kohm0.75VV TH_PL 过载保护FB 门限电压3.7 V T D_PL 过载保护延时 35 mSecZ FB_IN FB输入阻抗 6KohmDC_MAX 最大占空比V DD=18V, R I=100Kohm,F B=3V, CS=075 % 电流检测输入 (Sense Pin)T_blanking 前沿消隐时间RI=100Kohm 300 ns Z SENSE_IN CS输入阻抗 40KohmT D_OC 过流检测延时VDD=16V, CS>VTH_OC,FB=3.3V75 nSecVTH_OC PWM零占空比时过流门限电压FB=3.3V, RI=100Kohm0.70 0.75 0.80 V振荡频率Fosc 正常振荡频率RI=100Kohm 60 65 70 KHz△f_Temp 频率温度稳定度VDD = 16V, RI=100Kohm,T A -20℃ to 100℃ 5 % Δf_VDD频率电压稳定VDD = 12-25V, RI=100Kohm 5 %TC2263（文件编号：S&CIC0882）电流模式PWM控制器RI_range RI电阻设置范围50 100 150KohmV_RI_open RI 开路电压 2 V F osc_BM 间歇模式频率VDD = 16V, RI = 100Kohm 22 KHz驱动开关管输出VOL GATE输出低电平VDD = 16V, Io = -20 mA0.8V VOH GATE输出高电平VDD = 16V, Io = 20 mA10 V V_Clamp GATE输出钳位电压18 VT_r GATE输出上升沿时间VDD = 16V, CL = 1nf220 nSecT_f GATE输出下降沿时间VDD = 16V, CL = 1nf70 nSec频率抖动Δf_OSC 频率调制范围/基频RI=100K-3 3 % f_shuffling 抖动频率RI=100K 64 Hz九、 特性（典型参数）(VDD = 16V, RI = 100 Kohm, T A = 25o C 除非另有注明。
常用IC技术参数
常用IC技术参数公司型号功能简介MAX MAX1482EPD RS-485/RS-422接口的低功耗收发器。
有斜率抑制功能，速率高达250kbps,工作电流20uA。
MAX1482为全双工工作模式，MAX1483为半双工。
MAX MAX1483EPAMAX MAX1487MJA RS-485/RS-422接口的低功耗收发器。
发送速率高达2.5M bps,半双工通信MAX MAX485MJAMAX MAX488MJAMAX MAX489EPDMAX MAX490MJAMAX MAX1489EEPD +/-15KV ESD保护，四心线，低功耗RS-232接口接收器。
速率120kbps,工作电流350uA.MAX MAX202ECPE +/-15kv ESD保护，RS-232接口收发器。
工作电压+5V，速率120KbpsMAX MAX202EEPEMAX MAX241ECWIMAX MAX233EPP 多通道的RS-232接口主接收机。
MAX MAX238ENGMAX MAX3244EEAI 工作电压3.0--5.5V,工作电流1uA,速率1Mbps,RS-232接口，可自动关断正极的收发机。
MAX MAX354MJE 出错保护类似多路器MAX MAX354EPEMAX MAX355EPEMAX MAX382EWN 低电压，8信道/双4信道，多路器，可关闭输入MAX MAX391MJE 精度高，四心线，单刀单掷开关MAX MAX4501EPA 低电压，SPST(单刀单掷开关），COMSMAX MAX469EPE RGB视频缓冲器，2-信道，三芯绞线MAX MAX690AEPA 微处理器管理电路MAX MAX692AMJAMAX MAX805LMJAMAX MAX690MJA 有监测系统和电池转换功能的uP重置ICMAX MAX691MJE/883MAX MAX695MJEMAX MAX702EPA 有重置功能的可调整门限载噪比的电源监控器MAX MAX705MJA 低消耗，uP管理电路MAX MAX706MJAMAX MAX708MJAMAX MAX708ESAMAX MAX813LMJAMAX MAX730AEPA 5V,下降的，电流模式，PWM DC-DC变频器MAX MAX732MJA +12V/+15V,上升的，电流模式，PWM调整器MAX MAX776EPA -5V/-12V/-15V或可调整，高效，低IQ转换DC-DC-控制器MAX MAX791MJE 微处理器管理电路MAX MAX799EPE 提供给CPU电源的有同步整流器的下降控制器MAX MAX8212MJA 有可编程电压监控功能的微处理电压监控器MAX MAX840ESA 低噪音调节，GaAsFET标准-2V偏压MAX MAX865EUA 简单紧密，双输出电荷泵MAX MAX909EPA 单/双/四心线，高速率，低功率，5V TTL比较器MAX MAX942ESA 高速率，低功耗，3V/5V，Rail-to-Rail单一供电比较器MAX MAX954EPA 极低功耗，单一供电Op Amp+比较器+参考AD AD3703AD AD518SH 宽带，低成本，运算放大器AD AD5539SQ 宽频精密运算放大器AD AD571SD/883 10-bit,包括定位和时钟的A/D转换器AD AD574ASD/883B 12-bit，完整的A/D转换器AD AD7502SQ/883 4-信道，微分多路器AD AD7503SQ/883 8-信道，多路器AD AD843SQ/883 34MHz,CBFET快速稳定运算放大器AD AD9617SQ/883B 低配电，精密，宽带运算放大器AD ADSP-21062CS160 SHARC,40MHz,120MFLOPS,5V,浮点数字信号处理器AD ADSP-21062KS160AD ADG528ATQ/883 可关闭，8-信道多路器NS ADC0808CJ 8-bit,兼容微处理器，含8通道多路器的A/D转换器NS ADC0804LCJ 8-bit,uP 可兼容，A/D转换器NS DAC1230LCJ 12-bit,兼容微处理器，双缓冲D/A转换器NS DAC0832LCJ 12-bit,兼容微处理器，双缓冲D/A转换器NS DAC0802LCJ 8-bit,D/A转换器AD DAC8143FP 12-bit,串行输入，系列数模转换器DATEL ADC-500BMM A/D转换器DATEL ADC-505BMM A/D转换器DATEL ADC-815MM A/D转换器DATEL ADC-HS12BMM A/D转换器DATEL DAC-HK12BMM D/A转换器DATEL DAC-HZ12BMM D/A转换器DATEL DAC-HF12BMM D/A转换器DATEL SHM-6MC 微电子，同步采样放大器DATEL SHM-7MC 视频，高速，同步采样放大器DATEL SHM-45MM 高速合成，精密，同步采样放大器DATEL MX1616C COMS 多路器CYP CY7C128A-35DMB 8-bit,高性能，CMOS静态存储器CYP CY7C168-45DMB 4-bit,高性能，CMOS静态存储器CYP CY7C185A-35DMB 8-bit,高性能，CMOS静态存储器CYP CY7C194-25DMB 4-bit,高性能，CMOS静态存储器CYP CY7C197-25DMB 1-bit,高性能，CMOS静态存储器CYP CY7C197-35DMBCYP CY7C199-15DMB 异步静态存储器（Async SRAM）CYP CY7C199-25DMBCYP CY7C199-35DMBCYP CY7C244-45WC 可擦可编程只读存储器CYP CY7C245A-15WC 高性能，2K*8，电子可编程只读存储器CYP CY7C245A-25WMBCYP CY7C245A-25DMBCYP CY7C245A-35WMBCYP CY7C256-45WMB 32K*8 电源可编程只读存储器CYP CY7C261-25WMB 可编程只读存储器（FROM）CYP CY7C261-25DMBCYP CY7C261-35WCCYP CY7C261-45DMBCYP CY7C263-35WCCYP CY7C263-35DMBCYP CY7C263-55DMBCYP CY7C263-20WCCYP CY7C263-25WCCYP CY7C263-55WMBCYP CY7C264-20WCCYP CY7C264-45WCCYP CY7C264-55WCCYP CY7C264-55WMBCYP CY7C265-18WC 可编程只读存储器（FROM）CYP CY7C271-55WMB 可编程只读存储器（FROM）CYP CY7C277-40DMB 可改编程序的可编程只读存储器CYP CY7C291A-25WC 可编程只读存储器（FROM）CYP CY7C291-35WMB 高性能，2K*8，可编程只读存储器CYP CY7C342-30HC 128个宏单位，可改编程序逻辑驱动器CYP CY7C344-20WC MAX340系列高密度可编程逻辑器件（EPLD）CYP VIC64-UMB 含D64功能的VME bus界面控制器CYP CY7C964A-UMB VME busWSI WS57C291B-35T 可擦除可编程只读存储器WSI WS57C45-25T 军用2k*8已注册CMOS可编程只读存储器PROMWSI WS57C49C-35T 军用高速8K*8CMOS可编程只读存储器PROMWSI WS57C49C-35DPSD PSD313A-20L 低成本微控制器外围设备IDT IDT7134LA35CB *8，5V，异步双信道静态存储器IDT IDT7164L35TDB 64K异步静态存储器IDT IDT7187L25DB 64K异步静态存储器IDT IDT7201LA20TDB 512*9异步FIFO，5VIDT IDT7201LA25TPIIDT IDT7202LA50TDB 1K*9,异步FIFO,5VIDT IDT7202LA30TDBIDT IDT7202LA25TPIIDT IDT7203L25TPI 2K*9，异步FIFO，5VIDT IDT7204L25TPI 4K*9,异步FIFO,5VIDT IDT7205L25TPI 8K*9,异步FIFO,5VIDT IDT49FCT805APY 输出端磁盘缓存块，1：5双重时钟驱动，w/CMOS输出IDT IDT49FCT805BTDBIDT IDT49FCT805BTEBIDT IDT54FCT139TDB 5V,8进制，高激励TLL电平IDT IDT54FCT161DB 5V,8进制，TLL,高标准驱动器,同步可调二进制计数器IDT IDT54FCT16244TEB 5V,双精度，高驱动器，16-bit缓冲器/线路激励器IDT IDT54FCT163ATDB 5V,八进制，高激励TLL电平IDT IDT54FCT244TDB 5V,8进制CMOS缓冲器/线路激励器IDT IDT54FCT245ADB 5V,CMOS标准，8进制双向收发器IDT IDT54FCT245TDB 5V,CMOS标准，8进制双向收发器IDT IDT54FCT245ATLB 八进制，CMOS双向收发器IDT IDT54FCT273TDB D型，变址浮点运算，边缘触发IDT IDT54FCT373ATDB CMOS,八进制，快速开关IDT IDT54FCT373ATLBIDT IDT54FCT521TDB 5V,CMOS标准，8-bit恒等式比较仪IDT IDT54FCT573TDB 5V,8进制，CMOS标准，可穿透寄存器IDT IDT54FCT574DB 5V,CMOS标准，8进制IDT IDT54FCT2245TDB 3-状态，八进制，总线收发器IDT IDT54FCT2245ATLBAD OP07AJ/883 超低偏移电压运算放大器AD OP07AZ/883AD OP07EZPMI OP27AJ/883 低噪声，精密运算放大器PMI OP10CY 双重，匹配仪器运算放大器XIL XC1701LP8I 扩展内存，可编程门控系统XIL XC3030-70PG84IBB OPA111AM 低噪声，高精度，运算放大器BB OPA111BMBB OPA501AM 高电流，高功率，运算放大器BB OPA541BM 高功率单片运算放大器BB OPA541SMBB SHC298AM 单片机采样/控制放大器HAR DG308AAK/883 单刀单掷，CMOS，模拟开关SI DG403DJ 低功耗，高速，模拟开关LIN SG1524BJ 脉宽调节器UC UC1526J 脉宽调节器UC UC1611J 四心线，肖特基二极管阵列UC UC2543N 电源管理电路UC UC2637N 直流发动机驱动器的开关控制器UC UC1706J 限流，高速MOSFET驱动器UC UC1708J 非转换高速电源驱动器UC UC1825J 高速PWM控制器UC UC2825N 高速PWM控制器UC UC1833J 精密低失真线性控制器UC UC1836J 高功率校准控制器UC UC1842J 电流模式PWM控制器LIN SG1842J PWM电流模式脉宽调节器UC UC1843J 电流模式PWM控制器UC UC1875J 相移谐振控制器MOT UC2842AN PWM电流模式脉宽调节器LIN SG1843Y PWM电流模式脉宽调节器UC UC1844J 电流模式PWM控制器LIN SG1844Y PWM电流模式脉宽调节器LIN SG2003/883 外围设备驱动器UC UC2844N PWM电流模式脉宽调节器UC UC1845J 电流模式PWM控制器LIN SG1845J PWM电流模式脉宽调节器UC UC1846J 电流模式PWM控制器UC UC1879J 相移谐振控制器UC UC1907J 负载共享控制器TI UC2580D-4UC UCC2803J 低功率，BiCMOS电流模式PWM UC UCC2804J 低功率，BiCMOS电流模式PWM UC UCC283T-5 低功率，3A，低失真调整器UC UC283T-ADJTI UC2832DW 精密低失真线性控制器TI UC2832NTI UC2836N 高功率调整控制器UC UC2875N 相移谐振控制器UC UC2902N 负载共享控制器UC UC2907N 负载共享控制器LIF SG3503M 电压参考电路TI UC3837N 相移谐振控制器LIN SG7812AT/883B 电压调整器TI SN55107AJ 双重线性接收机TI SN55110AJ 双重线性激励器TI SN55113J 双微分线性激励器TI SN55114J 双微分线性激励器TI SN55121J 双重单端，普通用线性激励器TI SNJ55121JTI SNJ55138J 四总线收发器TI SN55173J 四倍微分线路接收机TI SN55182J 双重微分线路接收机TI SNJ55182JTI SN55183J 双重微分线路激励器TI SN55188J 四倍线路激励器TI SNJ55188JTI SN55189J 四倍线路激励器TI SNJ55189JTI SN55451BJG 双重，极高速，高电流，外围激励器TI SN55452BJG 双重，极高速，高电流，外围激励器TI SNJ55462JG 双重，高电压，高电流，外围激励器TI SN55463JG 双重，高电压，高电流，外围激励器TI SN65176 双向线路收发器TI SN55ALS195J 四倍微分线路接收机TI PAL16L8-15MJB 高性能脉冲电路AMD PAL16L8-BMJ/883 TTL,可编程阵列逻辑电路LAT GAL16V8D-7LD/883 高性能，ECMOS 可编程逻辑电路PLDLAT GAL16V8D-10LD/883 高性能，ECMOS 可编程逻辑电路PLDLAT GAL16V8D-15LD/883 高性能，ECMOS 可编程逻辑电路PLDLAT GAL16V8D-20LD/883 高性能，ECMOS 可编程逻辑电路PLDLAT GAL16V8-10LPILAT GAL16V8D-15LJI 高性能，ECMOS 可编程逻辑电路PLDLAT GAL16V8-20QPI 通用可编程逻辑电路LAT GAL20V8B-10LD/883 高性能，ECMOS 可编程逻辑电路PLD（普通用）LAT GAL20V8B-15LD/883 高性能，ECMOS 可编程逻辑电路PLD（普通用）LAT GAL20V8B-20LD/883 高性能，ECMOS 可编程逻辑电路PLD（普通用）LAT GAL20V8-10LPI 通用可编程逻辑电路LAT GAL20V8B-15LJI 高性能，ECMOS 可编程逻辑电路PLDLAT GAL22V10D-15LD/883 高性能，ECMOS 可编程逻辑电路PLDLAT GAL22V10D-10LPI 高性能，ECMOS 可编程逻辑电路PLDLAT GAL22V10D-15LJI 高性能，ECMOS 可编程逻辑电路PLDLAT ISPLSI1016-60LH/883 系统内高密度可编程逻辑电路PLDLAT ISPLSI1024-60LH/883 系统内高密度可编程逻辑电路PLDLAT ISPLSI1016E-80LJI 系统内高密度可编程逻辑电路PLDLAT ISPLSI1024-60LJI 系统内高密度可编程逻辑电路PLDLAT ISPLSI1032-60LG/883 系统内高密度可编程逻辑电路PLDLAT ISPLSI1032E-70LJI 系统内高密度可编程逻辑电路PLDLAT ISPLSI1048C-50LG/883 系统内高密度可编程逻辑电路PLDLAT ISPLSI2032-80LJINS DS26LS31MJ/883 高速，四重微分线路激励器NS DS26LS32MJ/883 四重微分线路激励器AMD AM26LS33/BEA RS-422/423串口，数字传输线路激励器PHL 26LS33/BEA 3-状态，四心线，线路激励器ALT EPF10K10TI144-4 内置可编程逻辑驱动器ALT EPM7032SLI44-7 可编程逻辑电路AGILEN 6N134/883 密封，高速，高CMR，逻辑门光耦合器HP 6N140A 密封，低中频，宽Vcc，高增益光耦合器AGILEN AT41435 低噪声，6GHz，双极硅晶体管AGILEN AT42070 功率高达6GHz，双极硅晶体管AGILEN AT64020 4GHz,双向硅晶体管，线性电源AGILEN ATF-34143BLK 低噪声，高电迁移率晶体管AGILEN HCPL3150 0.5A输出电流，IGBT门驱动器HP HCPL-5631 密封，高速，高CMR逻辑门光耦合器AGILEN HDSP7511 七节数字，发光二极管显示器AGILEN HDSP7513 七节数字，发光二极管显示器AGILEN MSA-0370 6V固定增益，10dbm通用型放大器AGILEN MSA-1110 6V固定增益，高动力测距放大器AMD AM25LS2519DC 四心线，双重3状态输出，变址浮点运算，寄存器AMD AM25S08DMB 十六进制，四心线，平行串口，D寄存器AMD AM25S09/BEA 四心线，2输出，高速寄存器AMD AM25S10/BEA 4-bit开关，3-状态移相器AMD AM25S10DCAMD AM25S18/BEA 四心线，D类型，3状态输出，变址浮点运算AMD AM27C010-120DI 1M, CMOS 电子可编程只读存储器（EPROM）AMD AM27C020-120DI 2M,CMOS 电子可编程只读存储器（EPROM) AMD AM27C040-90DI 4M,CMOS 电子可编程只读存储器（EPROM）AMD AM27C256-90DI 256K,CMOS EPROMAMD AM27C512-90DI 512K,CMOS EPROMAMD AM27C64-90DI 64K,CMOS EPROMAMD AM27S13/BEA 可编程只读存储器AMD AM27S15DC 可编程只读存储器AMD AM27S181DC 可编程只读存储器AMD AM27S191DC 可编程只读存储器AMD AM27S19DC 可编程只读存储器AMD AM27S21DC 可编程只读存储器AMD AM27S25DC 可编程只读存储器AMD AM27S281ADC 双极可编程只读存储器AMD AM27S291/BLA 可编程只读存储器AMD AM27S29/BRA 可编程只读存储器AMD AM27S29DC 可编程只读存储器AMD AM27S30DC 可编程只读存储器AMD AM27S35DC 可编程初始化输入双向可编程只读存储器AMD AM27S45ADC 可编程初始化输入双向可编程只读存储器AMD AM2855DMB 128-bit,四心线，移位寄存器AMD AM29000-25GC 3地址总线，微处理器AMD AM2901C-BQA 4-bit算术逻辑部件运算器AMD AM2901CDC 4-bit,双极微处理器AMD AM2902ADMB 进位发生器AMD AM2902ADC 高速进位发生器AMD AM2903ADC 4-bit,级联的微处理器AMD AM2909ADC 微程序系列发生器AMD AM2910ADCB 微程序系列发生器AMD AM29116DC 16-bit ,微处理器AMD AM2911ADC 可编微程序的微处理器AMD AM29130DC 8-bit套管移向器AMD AM2914DCB 优先级中断控制器AMD AM2917ADC 总线收发器AMD AM2922DC 8-输入，含控制寄存器的多路器AMD AM2925ADC 时序发生器和微周期长度控制的时钟脉冲电路AMD AM2925DCREI AM2946/BRA 总线收发器AMD AM2950DC I/O端口，8-bit,双向信号交换AMD AM29517DC 乘法器AMD AM2954DC 3状态，八进制寄存器AMD AM2961DC 4-bit,错误校正多路总线缓冲器AMD AM2964BDC 动态存储控制器AMD AM29705A/BXA 16-word,4-bit,随机存储器AMD AM29705ADCAMD AM2971DC 可编程发生器AMD AM29818ADC 流水线寄存器AMD AM29821DMB 10-bit,串行输入/输出，3-状态，正边缘触发，D-类型，相移寄存器AMD AM29826DC 八进制，变址浮点运算AMD AM29833A/BLA 总线收发器AMD AM29843DC 9-bit,D-类型，3-状态寄存器AMD AM29F400BT-55SI 电可擦除只读存储器AMD AM7910DC 调制解调器电路AMD AM79533IDC 用户电路接口电路AMD AM8177DC CRT阴极射线管，视频数据串行器AMD AM8151DC D/A转换器AMD AM9060CDC 非多用户地址，动态随机存取存储器AMD AM9122-35DC 静态存储器NS NMC27C16BQ-250 存储器INT TS80C186EB20 微处理器INT D80287-6 浮点处理器INT LD82289A 同步，多总线判定器INT LD8259A 中断信号处理器INT LD8086 微处理器INT LD8087-2 算术处理器TI SMJ27C128-20JM 131072-bit,UV可擦除的，可编程只读存储器INT MD27256-35B 可擦可编程只读存储器TI SMJ4416-15JDS 动态随机存取存储器INT MD2764-35BAMD MD8226B 总线收发器INT MD82288-10 总线控制器INT MD87C51FB/B 微控制器ATM AT89C52-24JI 8-bit,微控制器ATM AT28C64-15DM/883 平行串口EEPROMATM AT28C64-25DM/883ATM AT28C256-25DM/883 256K平行串口EEPROMATM ATV2500BQL-30DM/883 高速，高密度，UV可擦除可编程逻辑驱动器NS LM105H/883 基准电压运算放大器NS LM108AH/883 基准电压运算放大器NS LM108J/883 基准电压运算放大器NS LM110J 电压跟随器TI LM111JGB 单精度型，选通脉冲差动比较器ST LM117H 正极电压调整器NS LM120H-5V 串联的，3-终端，阴极板调整器ST LM123K 三总线，3A-5V,正电压调整器ST LM137H 负极电压调整器NS LM137H/883 3-终端，可调阴极板调整器ST LM137K 三总线负电压调整器TI LM148J 四心线，普通用，运算放大器NS LM148J/883 串联，四心线，741Op AmpNS LM1558H/883 双重运算放大器TI LM158JG 普通用，双重运算放大器NS LM160H 高速差动比较器TI LM193JG 四心线，普通用，差动比较器TI LM193JGBNS LM311J 电压比较器TI SA555P 精密定时器TI SE555JG 单精度定时器NS LM723J/883 稳压器F UA733DC 微分放大器NS LM741H/883 SPI/MICROWIRE数字温度传感器NS LM747H SPI/MICROWIRE数字温度传感器NS LM747H/883NS LF155H JFET输入运算放大器NS LF155H/883NS LF255H 双极，JFET运算放大器NS LF157H/883 运算放大器NS LF411MH/883 低补偿，低漂移，JFET输入运算放大器NS LF412MJ/883 低补偿，低漂移，双重JFET输入运算放大器MOT MC10107L 异或/非或门径系统MOT MC10505BEAJCMOT MC10507BEAJCMOT MC10525BEAJCMOT MC10531BEAJCMOT MC14174BAL 十六进制，D-类型，变址浮点运算MOT MC14403L2 脉冲编码调制，多媒体数字信号编解码器（PCM CODEC）MOT MC1403U 电压参考系统MOT MC145146P2 4-bit,数据总线输入，频率合成器，相位锁定回路MOT MC1503AU 电压参考系统TI MC1558JG 双重，普通用，运算放大器MOT MC1590G 双极，TV视频信号电路，TV音频接收电路MOT MC1651L 双重，A/D转换器MOT MC1658L 电压控制多频振荡器，相位锁定回路MOT MC1664L 四心线，2输入，“或”逻辑门MOT MC1668L 双重时钟寄存器MOT MC1670L RS-类型，变址浮点运算MOT MC1692L 四心线，含偏压驱动器的线路接收机MOT MC4344BCAJC 相频检波器MOT MC3419-1L 线路接口电路ACTEL A1020B-PG84M datasheetAMD AM685DL 双向电压比较器EDI EDI8L32512C15AI 512K*32 CMOS高速，静态存储器TI JBP18S030MJ 32*8，双极可编程只读存储器FROMTI JBP28L22MJ 256*8,双即可编程只读存储器FROMHAR ICL7650SMJD 超稳定-断路运算放大器HAR ICL8038AMJD 精密定波形发生器/压控振荡器NS DP8304BJ 双向总线驱动器HAR HI1-201-5HAR HA2-5033/883 250MHz 视频缓冲器HAR HFA3127MJ/883 超高频晶体管阵列HAR HFA3763IN 应用于正交调制的高整合度基带转换器PHL HEF4750VD 频率合成器PHL HEF4751VD 通用分频器HAR CA3100T 38MHz，运算放大器HAR CA3140AT 集高电压PMOS和双极晶体管优势于一体的运算放大器HAR CA3193AT 高稳定度，高精密度的运算放大器NS LH0033CG 快速和极端快速缓冲器LIN LT1001ACH 高精度运算放大器LIN LTC1562IG-2 低噪声，无失真，主动RC四心线通用滤波器IMS IMS1423P-25 高性能，CMOS静态存储器PMM8713PIMIC PIC16C65B-04IP 强大而易于编辑的CMOS，OTP-基准，8-bit微控制器TOS TC524258BZ-80 门控，硅CMOS，多通道，动态随机存取存储器DRAM ST T1616MJFAIR UA3045DMQBSIS T133G-883B(960.000KHZ) 振荡器SIS T133G-883B(5.120MHZ)SIS T133G-883B(1.000MHZ)FAIR UA9640DC/(26S10) 总线收发器MOT MRF314ASI MRF315A NPN RF电源硅晶体管MOT MRF323MOT MRF6414 RF电源NPN硅晶体管MOT MRF658PMI SMP10AY 放大器SD1524-04 微波电源晶体管，IFF,DME,TACANAD AD2S83AP 可互换的分辨率分解器和数字转换器DVSI AMBE1000 声音合成芯片DVSI AMBE2000 声音合成芯片TI TCM1520AP 振铃检波器。
UTC3845D E 双极型线性集成电路电流模式PWM控制电路说明书
UTC3845 双极型线性集成电路1电流模式PWM 控制电路描述UTC3845D / E 提供了必要的功能来实现离线或DC 到DC 固定频率电流模式控制方案以最少的外部元件数量。
在内部实现电路包括欠压锁定，启动电流小于1mA 时，精度误差放大器的输入，以确保锁定操作，这也提供了一个PWM 比较器限流控制，和输出级的精密参考修剪设计源或汇高的峰值电流.特点★优化的离线和DC 到DC 转换 ★低启动电流（小于1mA ） ★自动前馈补偿 ★逐脉冲电流限制 ★增强的负载响应特性 ★与滞后欠压闭锁 ★双脉冲抑制 ★高电流图腾柱输出 ★内部调整带隙基准源 ★ 500kHz 的操作 ★低RO 误差放大器DIP-8SOP-8内部框图Vref VFB COMPCURRENT SENSERT/CT VccOUTPUTVccUTC3845双极型线性集成电路注1: Ta>25︒C,P D降额8mW/︒C.2UTC3845双极型线性集成电路3UTC3845 双极型线性集成电路4注2:这些参数仅供参考.注3测量的参数跳变点的闩锁 Vpin 2=0. 注4:增益:ΔVpin 1ΔVpin 3A=;0 ≤Vpin 3≤ 0.8V注5:调整Vcc 高于前启动阈值 15V.UTC3845 双极型线性集成电路5环路增益实验室测试电路VrefVccError Amp Adjust高峰值电流与容性负载，需要完善的接地处理技术.时间安排旁路电容应连接紧密，在的单点接地.晶体管和5kΩ的电位器用于样品振荡器波形并应用一个可调节的斜坡到引脚3到引脚5 。
欠压锁定VonVoffIccVcc在欠压锁定，输出驱动器偏置高阻抗状态。
6脚应该是一个泄放电阻，以防止启动电源开关，输出漏电流分流到地。
误差放大器配置误差放大器可以进出0.5mA 。
UTC3845双极型线性集成电路电流检测电路峰值电流(Is) 由以下公式决定:Ismax=10V/Rs.需要一个小的RC滤波器抑制开关转变。

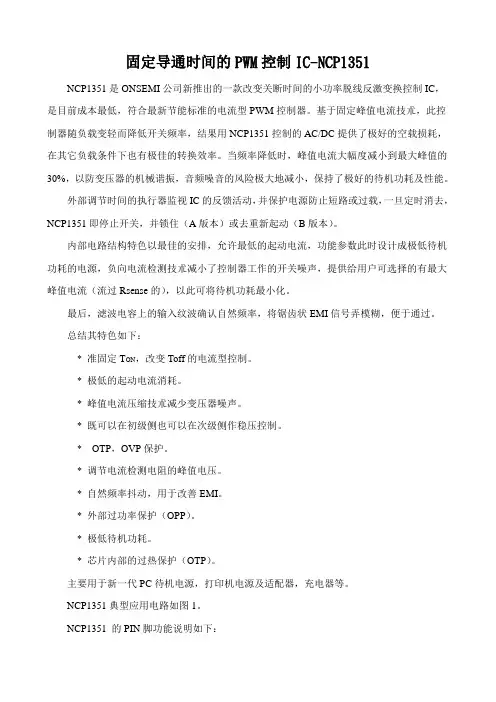

可变关断时间的PWM控制IC NCP1351
固定导通时间的PWM控制IC-NCP1351 NCP1351是ONSEMI公司新推出的一款改变关断时间的小功率脱线反激变换控制IC，是目前成本最低，符合最新节能标准的电流型PWM控制器。
基于固定峰值电流技朮，此控制器随负载变轻而降低开关频率，结果用NCP1351控制的AC/DC提供了极好的空载损耗，在其它负载条件下也有极佳的转换效率。
当频率降低时，峰值电流大幅度减小到最大峰值的30%，以防变压器的机械谐振，音频噪音的风险极大地减小，保持了极好的待机功耗及性能。
外部调节时间的执行器监视IC的反馈活动，并保护电源防止短路或过载，一旦定时消去，NCP1351即停止开关，并锁住（A版本）或去重新起动（B版本）。
内部电路结构特色以最佳的安排，允许最低的起动电流，功能参数此时设计成极低待机功耗的电源，负向电流检测技朮减小了控制器工作的开关噪声，提供给用户可选择的有最大峰值电流（流过Rsense的），以此可将待机功耗最小化。
最后，滤波电容上的输入纹波确认自然频率，将锯齿状EMI信号弄模糊，便于通过。
总结其特色如下：* 准固定T ON，改变Toff的电流型控制。
* 极低的起动电流消耗。
* 峰值电流压缩技朮减少变压器噪声。
* 既可以在初级侧也可以在次级侧作稳压控制。
* OTP，OVP保护。
* 调节电流检测电阻的峰值电压。
* 自然频率抖动，用于改善EMI。
* 外部过功率保护（OPP）。
* 极低待机功耗。
* 芯片内部的过热保护（OTP）。
主要用于新一代PC待机电源，打印机电源及适配器，充电器等。
NCP1351典型应用电路如图1。
NCP1351 的PIN脚功能说明如下：图1 NCP1351的典型应用电路1PIN FB反馈输入，当向内射入电流时降频。
2PIN C T设置振荡频率，外接C T到GND设置最高工作频率。
3PIN CS电流检测输入。
4PIN GND公共端。
5PIN DRV驱动输出，驱动外部功率MOSFET。
6PIN Vcc IC供电端子，最高电压达28V。

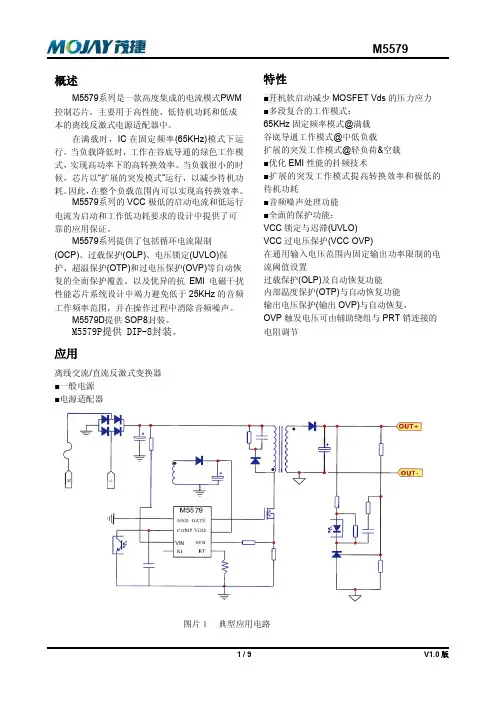

M5579P高性能直流模式六级能耗IC
概述M5579系列是一款高度集成的电流模式PWM 控制芯片，主要用于高性能、低待机功耗和低成本的离线反激式电源适配器中。
在满载时，IC 在固定频率(65KHz)模式下运行。
当负载降低时，工作在谷底导通的绿色工作模式，实现高功率下的高转换效率。
当负载很小的时候，芯片以“扩展的突发模式”运行，以减少待机功耗。
因此，在整个负载范围内可以实现高转换效率。
M5579系列的 VCC 极低的启动电流和低运行电流为启动和工作低功耗要求的设计中提供了可靠的应用保证。
M5579系列提供了包括循环电流限制(OCP)、过载保护(OLP)、电压锁定(UVLO)保护、超温保护(OTP)和过电压保护(OVP)等自动恢复的全面保护覆盖。
以及优异的抗 EMI 电磁干扰性能。
芯片系统设计中竭力避免低于 25KHz 的音频工作频率范围，并在操作过程中消除音频噪声。
M5579D 提供 SOP8封装。
M5579P提供 DIP-8封装。
应用离线交流/直流反激式变换器■一般电源■电源适配器特性■开机软启动减少MOSFET Vds 的压力应力■多段复合的工作模式：65KHz 固定频率模式@满载谷底导通工作模式@中低负载扩展的突发工作模式@轻负荷&空载■优化EMI 性能的抖频技术■扩展的突发工作模式提高转换效率和极低的待机功耗■音频噪声处理功能■全面的保护功能：VCC 锁定与迟滞(UVLO)VCC 过电压保护(VCC OVP)在通用输入电压范围内固定输出功率限制的电流阈值设置过载保护(OLP)及自动恢复功能内部温度保护(OTP)与自动恢复功能输出电压保护(输出 OVP)与自动恢复，OVP 触发电压可由辅助绕组与 PRT 销连接的电阻调节图片１典型应用电路内部框图电流设置和前沿消隐在M5579 电流模式的PWM控制中提供了逐周期的电流限制。
开关电流通过检测电阻检测到SEN pin。
在初始的内部功率MOSFET上，由于存在缓冲二极管反向恢复和功率MOSFET的浪涌门极电流，内部的前缘消隐电路将感应电压峰值降低。

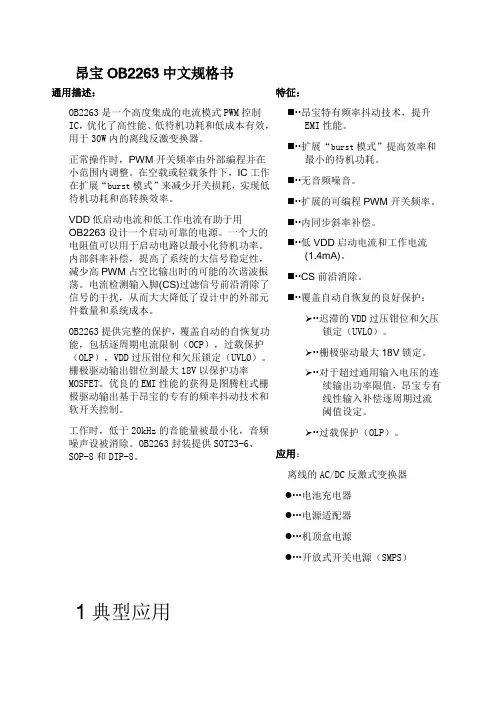

昂宝OB2263中文规格书
昂宝OB2263中文规格书通用描述：OB2263是一个高度集成的电流模式PWM控制IC，优化了高性能、低待机功耗和低成本有效，用于30W内的离线反激变换器。
正常操作时，PWM开关频率由外部编程并在小范围内调整。
在空载或轻载条件下，IC工作在扩展“burst模式”来减少开关损耗，实现低待机功耗和高转换效率。
VDD低启动电流和低工作电流有助于用OB2263设计一个启动可靠的电源。
一个大的电阻值可以用于启动电路以最小化待机功率。
内部斜率补偿，提高了系统的大信号稳定性，减少高PWM占空比输出时的可能的次谐波振荡。
电流检测输入脚(CS)过滤信号前沿消除了信号的干扰，从而大大降低了设计中的外部元件数量和系统成本。
OB2263提供完整的保护，覆盖自动的自恢复功能，包括逐周期电流限制（OCP），过载保护（OLP），VDD过压钳位和欠压锁定（UVLO）。
栅极驱动输出钳位到最大18V以保护功率MOSFET。
优良的EMI性能的获得是图腾柱式栅极驱动输出基于昂宝的专有的频率抖动技术和软开关控制。
工作时，低于20kHz的音能量被最小化，音频噪声设被消除。
OB2263封装提供SOT23-6、SOP-8和DIP-8。
特征：⏹∙∙昂宝特有频率抖动技术，提升EMI性能。
⏹∙∙扩展“burst模式”提高效率和最小的待机功耗。
⏹∙∙无音频噪音。
⏹∙∙扩展的可编程PWM开关频率。
⏹∙∙内同步斜率补偿。
⏹∙∙低VDD启动电流和工作电流(1.4mA)。
⏹∙∙CS前沿消除。
⏹∙∙覆盖自动自恢复的良好保护：➢∙∙迟滞的VDD过压钳位和欠压锁定（UVLO）。
➢∙∙栅极驱动最大18V锁定。
➢∙∙对于超过通用输入电压的连续输出功率限值，昂宝专有线性输入补偿逐周期过流阈值设定。
➢∙∙过载保护（OLP）。
应用：离线的AC/DC反激式变换器●∙∙∙电池充电器●∙∙∙电源适配器●∙∙∙机顶盒电源●∙∙∙开放式开关电源（SMPS）1 典型应用2 通用信息脚位配置OB2263封装提供SOT23-6、SOP-8和DIP-8，如下图：元件号描述OB2263MP SOT23-6，无铅OB2263AP DIP8，无铅OB2263CP SOP8，无铅9 工作描述OB2263是一个高度集成的PWM控制器IC，针对离线反激变换器做了优化，用于30W以下。
采用电流控制型PWM芯片UC3843设计反激式电源
电子科技0 引言定频调宽的PWM闭环反馈控制系统，主要有两种反馈控制模式：电流控制型和电压控制型。
由于电流控制型PWM具有以下优点：①暂态闭环响应较快；②控制环易于设计；③输入电压的调整可与电压模式控制的输入电压前馈技术相妣美；④简单自动的磁通平衡功能；⑤瞬时峰值电流限流功能。
又由于反激式变换器具有电路简单、输入和输出之间电气隔离、电压上升和下降范围大等优点，故采用电流控制型PWM及反激式拓扑设计本反激式电源。
本文简要论述电流控制型反激式变换器的工作原理，介绍了UC3843电流控制型脉宽调制器如何使用，并给出了设计方法的实例与测试结果。
1 电流控制型反激式开关电源的原理■1.1 电流控制型PWM的基本原理以及UC3843 的使用方法电流控制型PWM基本原理是将电压反馈Vfb 与电压基准信号Vref的差通过误差放大器（E/A）放大得出的误差电压信号 Ve 送至电流反馈比较器（CURRENT SENSE COMPARATOR）后，作为电流基准与电流检测信号相比较，然后得到PWM脉冲关断时刻。
因此，峰值电流模式可以直接控制峰值电流的大小，从而间接地控制PWM脉冲宽度。
意法半导体公司的PWM IC UC3843是电流控制型芯片，为单端输出式脉宽调制器。
芯片有 8个引脚（MINIDIP）和14个引脚（SO14），工作频率可高达500kHz，启动电流小于1mA，外电路接线简单，所用元器件少，而且性能优越，成本低廉，工作温度为0～70℃，输入电压≤30V，输出能够直接驱动MOS场效应管。
■1.2 反激式变换器的基本原理反激式变换器的基本原理是当开关管导通时，变压器原边电压近似等于输入电压，由于整流管反偏所以变压器副边无电流流过，此时变压器储存能量。
当开关管关断时，由于各线圈电压反向，导致整流管正向导通，此时变压器储存的能量流经整流管向负载释放。
2 电流控制型反激式开关电源的设计■2.1 功率电路的设计反激式变换器功率开关断开时由于变压器漏感储能产生的电压尖峰须加以相应的箝位电路来抑制。
UC3842 提供低成本电流模式控制
应用笔记U-100AU-100AAPPLICATION NOTEUC3842/3/4/5 PROVIDES LOW-COSTCURRENT-MODE CONTROLINTRODUCTIONCURRENT-MODE CONTROLThe fundamental challenge of power supply design is to simultaneously realize two conflicting objectives: good electrical performance and low cost. The is an integrated pulse width modulator designed with both these objectives in mind. This provides de-signers an inexpensive controller with which they can ob-tain all the performance advantages of current mode op-eration. In addition, the UC3842 series is optimized for ef-ficient power sequencing of off-line converters, DC to DC regulators and for driving power MOSFETs or transistors.This application note provides a functional description of the UC3842 family and highlights the features of each in-dividual member, the UC3842, UC3843, UC3844 and UC3845 Throughout the text, the UC3842 part number will be referenced, however the generalized circuits and performance characteristics apply to each member of the UC3842 series unless otherwise noted. A review of cur-rent mode control and its benefits is included and meth-ods of avoiding common pitfalls are mentioned. The final section presents designs of power supplies utilizing UC3842 control.Figure 1 shows the two-loop current-mode control system in a typical buck regulator application. A clock signal initi-ates power pulses at a fixed frequency. The termination of each pulse occurs when an analog of the inductor current reaches a threshold established by the error signal. In this way the error signal actually controls peak inductor cur-rent. This contrasts with conventional schemes in which the error signal directly controls pulse width without regard to inductor current.Several performance advantages result from the use of current-mode control. First, an input voltage feed-forward characteristic is achieved; i.e., the control circuit instanta-neously corrects for input voltage variations without using up any of the error amplifier’s dynamic range. Therefore,line regulation is excellent and the error amplifier can be dedicated to correcting for load variations exclusively.For converters in which inductor current is continuous,controlling peak current is nearly equivalent to controlling average current. Therefore, when such converters employ current-mode control, the inductor can be treated as anFigure 1. Two-Loop Current-Mode Control SystemUC3842/3/4/5提供了低成本的电流模式控制引言电源设计的主要难题是需要同时实现两个相互矛盾的目标，即：上佳的电性能和低成本。
PWM常用IC L6599A
IC’s functions include a not-latched active-low disable input with current hysteresis useful for power sequencing or for brownout protection, a current sense input for OCP with frequency shift and delayed shutdown with automatic restart. A higher level OCP latches off the IC if the first-level protection is not sufficient to control the primary current. Their combination offers complete protection against overload and short circuits. An additional latched disable input (DIS) allows easy implementation of OTP and/or OVP.
Table 1. Device summary Order codes L6599AD L6599ADTR L6599AN
March 2009
Package SO16N SO16N DIP16
Rev 3
Packaging Tቤተ መጻሕፍቲ ባይዱbe
逆变器IC_KA3525工作原理
逆变器专用IC KA3525工作原理1.1PWM控制芯片KA3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出KA3525。
KA3525是用于驱动N沟道功率MOSFET。
其产品一推出就受到广泛好评。
KA3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对KA3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
KA3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 KA3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
该端通常接一只5 的软启动电容。
UTC3842中文PDF资料
图5 图图图图图图图图图图图图图
V4
大RT大大CT
8
RT
4
5
CT 大RT大大CT
内内内内
V4
内内内内
振荡定时电容CT由VREF经RT充电，并由内部电流源放电。在放电期间内部时钟信号将输出驱动为低电平。 选择RT和CT能同时确定振荡周期和最大占空比。充电和放电的时间由下列式子确定 :
t c ≈0.55RT*CT
UTC3842
电流型脉宽调制(PWM)控制电路
双极型线性集成电路
第一价值网（ＩＣ网络超市）
★UTC3842是一离线式固定频率脉宽调制(PWM)控制电路，
它专门设计用于直流——直流变换器，外围使用元件很
少。该集成电路提供一个经过修调的振荡器，以保证精确
的占空比周期控制，一个温度补偿的基准电压源，高增益
图2 图图图图 (UVLO)
Vcc 7
接o接n接/ o接ff接控接控接
Icc >15mA
Von=16V Voff=10V
<1mA
Von
Voff
Vcc
当进入欠压关断时，输出驱动器被置成高阻状态。6脚必须用一个泄漏电阻接地，以防止漏电流推动功率开关。
图3 图图图图图图图
2.5V
0.5mA
Zi
2
Zf
1
误差放大器能推挽输出 0.5mA的电流
参数
电源电压 输出电流 模拟输入 误差放大器输出陷电流 功 耗 ℃ (Ta=25 )
符号
VCC IO VI(ANA) ISINK(E.A) PD
数值
30
±1 — -0.3 6.3
10 1
ｗｗｗ．ｉｃ－ｊｉａｚｈｉ．ｃｏｍ 1
级联式PWM控制器LM5041
级联式PWM控制器LM5041LM5041型PWM控制器系为级联拓朴DC/DC设计的一款专用芯片，前级为同步降压控制，第二级为推挽或全桥控制，它非常适用于多输出电压及中、大功率的场合。
PWM执行电流前馈或电压前馈，它的四个输出驱动包括bulk级的HD和LD及推挽级的PUSH/PULL，第二级的两输出工作在各50%占空比，开关频率为bulk级的一半。
IC确保两输出之间的死区时间，外部接不同的驱动器可作推挽，半桥或全桥。
LM5041芯片内含高压起动源，最高输入达100V。
振荡器最高工作频率可达1MHz。
此外还有UVLO及软起动，精密基准，误差放大器及过热关断电路。
因此它是用于通讯系统作级联拓朴的上乘之选。
主要特色：* 芯片内部高压起动源。
* 可调的UVLO。
* 电流型控制。
* 误差放大器及精密基准。
* 两种模式的过流保护。
* 前沿消隐。
* 推挽级可调节的死区时间。
* 软起动。
* 振荡器可外同步。
* 芯片过热保护。
主要用于通讯及汽车电子，适用于多输出电压的场合。
LM5041共有16个PIN脚，各PIN脚功能如下：1PIN V IN输入电压源端。
起动调节器的输入端，输入电压范围为15V到100V。
2PIN FB 误差放大器的反馈信号端。
为内部误差放大器反相输入，同相输入接到0.75V的基准电压。
3PIN COMP 内部误差放大器的输出端。
在此端有一个内部5KΩ的上拉电阻。
误差放大器提供一个有源的漏。
4PIN VREF 精密5V基准电压输出端。
最大输出电流10mA，用一个0.1μF的电容局部去耦。
在线路欠压时基准电压很低直到Vcc 电压达标。
5PIN HD Bulk 主控制输出端。
BUCK级的PWM控制开关输出端。
最大占空比被嵌制，因为此输出相当于一个典型的周期为240ns的关断时间状态。
6PIN LD BUCK级同步开关控制输出端。
同步开关控制输出端。
HD输出端的反相。
LM5101或LM5102的低端驱动能用于驱动同步整流器开关。
逆变器专用IC SG3525工作原理
1.1 PWM 控制芯片 SG3525 功能简介随着电能变换技术的发展，功率 MOSFET 在开关变换器中开始广泛使用，为此美国硅通用半导体公司(Silicon General)推出 SG3525。
SG3525 是用于驱动 N 沟道功率 MOSFET。
其产品一推出就受到广泛好评。
SG3525 系列 PWM 控制器分军品、工业品、民品三个等级。
下面我们对 SG3525 特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525 是电流控制型 PWM 控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流尾随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 SG3525 引脚功能及特点简介其原理图如图 4.13 下：1.Inv.input(引脚 1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端(引脚 9)相连，可构成尾随器。
2.Noninv.input(引脚 2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端(引脚9)之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚 3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚 4)：振荡器输出端。
5.CT(引脚 5)：振荡器定时电容接入端。
6.RT (引脚 6)：振荡器定时电阻接入端。
7.Discharge(引脚 7)：振荡器放电端。
该端与引脚 5 之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚 8)：软启动电容接入端。
第11章 PWM电流源型整流器
I wn
I w1
n 1
0.8
0.6
5、7次谐波消除
n 11
11次较大，但容易被Cf滤除
0.4
n 19
n 13
0.2
n 17
0
0
0.2
0.4
0.6
0.8
1
ma
图11-6单桥CSR消除5、7次谐波时电流 IW在不同调制因数下的谐波成分
vg1 vg4
iw
0
1.0 pu/div
is
0
2
1.0 pu/div
vc
2
0
1.0 pu/div
THD = 73%
THD = 6.5%
4
THD = 7.7%
4
I wn I w1
0.8
THD = 73%
0.4
0 1
11 13 17 19 23 25 29 31
37 41 43 47 n
图11-7 单桥电流源型整流器仿真波形
0
当ma=1.03时，β0减小至0，β1、β2 与CSI中消除5、7次 的两个角度相同(见附录10-A，P.178)
BP
vg1
1 2 3 5
6
vg4
iw
1 2
20
8 10 Id
BP 11 12
t
2 t
2 2 t
图11-3 单桥电流源型整流器门(栅)极信号的一种设计方法
由一组β1、β2和β0,可以确定CSR中GCT的门极信号 图11-3 是一个例子
0.4 -8.60º 12.0º 9.5º
0.5 -6.86º 11.4º 8.0º
TC2263(电流模式PWM控制IC)中文技术资料
一、概述TC2263是一款高性能、高集成度、低功耗及低成本离线式电流模式PWM控制器芯片，专门为低于30W的应用进行了特别优化。
TC2263采用了低启动电流和低工作电流设计。
在启动电路中使用了较大的启动电阻以得到较小的启动电流，有效减小了系统的静态功耗，缩短系统的启动时间。
低工作电流可有效降低系统的损耗，提高系统的效率。
在空载或者轻载时，IC进入间歇模式降低开关频率，减少开关损耗，使得系统有较低的静态功耗和较高的转换效率。
内置频率抖动设计可以有效的改善系统EMI特性。
TC2263 内置斜坡补偿提高了系统大占空比输出时的稳定性。
电流检测输入端内置前沿消隐电路，增加了系统的抗干扰能力，减少了外围器件数量并降低了系统成本。
二、特点低功耗、无噪声 启动电流低至3uA 工作电流约1.4mA 较少的外围器件 过载保护限流保护、欠压锁定 内置前沿消隐内置频率抖动三、应用范围充电器、适配器 开关电源五、 典型应用1234DCBAVDD GATERI SENSE FBGND1234+ACINEMI Filter++DC OUT六、 管脚图及管脚说明CBA1234567812345678GATEVDD NC SENSERINC FB GNDGATE VDD NCSENSERINC FB GND 123456GNDFBRISENSE VDD GATESOT-26SOP-8DIP-8TC2263MP TC2263CP TC2263AP管脚名称 I/O 功能说明GND P 芯片地 FB I 反馈输入端RI I 振荡频率设置端。
改变连接到地的电阻设置PWM 频率。
SENSE I 电流检测输入端。
连接到电流采样电阻。
VDD P 电源输入端GA TEOPWM 输出端。
连接开关管栅级。
七、最大额定值注：最大允许额定值是指超过这些值可能会损坏器件，在这些条件式之下是不利于的器件工作的。
器件连续工作在最大允许额定值下可能影响器件可靠性。
高性能电流控制PWM芯片YTE760
管脚定义描述
功率管基极，启动电流输入，外接启动电阻 供电脚 接地脚
振荡电容脚，外接定时电容 反馈脚
开关电流取样与限制设定，外接电流取样电阻 输出脚，接开关变压器
注 1：PCB Layout时应将 Pin6与 Pin7之间保留 1mm以上的安全距离，避免产生放电现象。
极限参数（注 2）
参数
供电电压 VCC 引脚输入电压 OC集电极承受电压 峰值开关电流 总耗散功率 工作温度范围 储存温度范围 焊接温度
率管超上限电流，则上限电流触发器优先置位，强制FB下降，占空比变小，多而保护功率管和变压器；在
下一个关周期开始沿或FB小于1.8V，上限电流触发器复位。另外，YTE760内置热保护，在内温度高于140
℃后调宽振荡器的周期，使YTE760温度产超过150℃；内置斜坡补偿，在YTE760大占空比或连续电流模式
（温度变化时的 Ron变化 很大）开关芯片，开关电流在一个较宽的范围都 可以非常精准，这样将允许设计者在设计方案时 不必留有太大的余量即可满足较大的工作温度范 围，提高电流的使用安全性。对于 YTE760，其
过温保护
典型的最大开关电流限制值约为 0.80A，在一个 设计在 65V反射电压 0.8A开关电流的反激式电
YTE760
功能描述
直至振荡器关闭。
CT定时电容与开关频率的关系由内部
功率管驱动特性与高耐压偏置技术功
112μA电流源对 CT电容进行恒流充电形成时钟 的上升沿，在充电电压至 2.5V时，内部电流将以 1.95mA的下拉电流对 CT放电，形成时钟的下降 沿，完成一个时钟周期，一个时钟周期约为：
率管采用斜坡电流驱动，驱动电流随输出功率增加 而增加，在 IS=0V时，OB电流约为 40mA，在 IS=0.6V时，OB电流约为 120mA，小输出时的驱 动功耗得到显著的降低。IC内部集成了独特的偏置
SM7012 电流模式PWM控制集成电路芯片 代换AP8012 VIPer12A 参考价格
SM7012内部功能框图VDDFB管脚说明订购信息极限参数（注1）若无特殊说明，T A=25°C。
注1：最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片有可能损坏。
在极限参数范围内工作，器件功能正常，但并不完全保证满足个别性能指标。
注2：RθJA在T A=25°C自然对流下根据JEDEC JESD51热测量标准在单层导热试验板上测量。
注3：温度升高最大功耗一定会减小，这也是由T JMAX，RθJA和环境温度T A所决定的。
最大允许功耗为P D = (T JMAX-T A)/ RθJA或是极限范围给出的数值中比较低的那个值。
电气工作参数（注4、5）若无特殊说明，T A=25°C。
注4：电气工作参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数。
对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。
注5：规格书的最小、最大参数范围由测试保证，典型值由设计、测试或统计分析保证。
注6：过温保护温度为芯片内部设定温度145°C。
功能表述F1T1D1~D4C3D7L1LN◆ 电路图说明上图中D1-D4、C2组成全波整流，D5、R1、C3组成RCD 吸收回路，消除变压器T2漏感产生的尖峰电压，避免击穿SM7012内部的高压MOS 管。
输出部分U3、U2、R5、R6、R3、R4、C8组成采样反馈电路，R5、R6决定系统的输出电压，输出电压Vout 等于：2.5V R66R5V OUT ⨯+=R R3、R4限制U2光耦PC817B 的电流。
C8的加入使得系统反馈更加稳定，避免振荡。
◆ VDD 电压部分SM7012芯片工作电压范围宽，达到9V-39V ，此特性可以很方便的应用在某些特殊的领域，比如电池充电器等。
当开关电源启动后，C2电容上的电压会通过T2原边线圈、芯片内部的高压启动MOS 管向芯片VDD 电容C4充电。
基于DSP的电流型空间矢量PWM整流器
第23卷第2期2004年4月电工电能新技术Advanced T echnology of Electrical Engineering and EnergyVol.23,No.2Apr.2004收稿日期:2003207207基金项目:国家九五重大科学工程资助项目(HT 27U 超导托卡马克核聚变试验装置)计投资(1998)1303号作者简介:余 勇(19772),男,安徽籍,博士生,主攻电力电子及特种电源的研究;张 兴(19632),男,上海籍,副研,博士,主攻电力电子与电气传动、特种电源、电力电子系统理论分析等;刘正之(19432),男,安徽籍,研究员,博导,主攻高功率脉冲电源及核聚变工程的研究。
基于DSP 的电流型空间矢量PWM 整流器余 勇1,张 兴2,刘正之1(1.中科院等离子体物理研究所,安徽合肥230031;2.合肥工业大学,安徽合肥230009)摘要:传统的电流型PW M 整流器(CSR )一般采用三值逻辑SPW M 调制技术,通过相间解耦预处理的方法获得实际PW M 控制波形,过程复杂且直流电流利用率较低。
本文基于矢量控制思想,充分挖掘DSP 芯片二级中断功能,使得三值逻辑PW M 控制波形的发生和控制方案的实现大为简化。
文中建立了近似的电流型PW M 整流器传递函数模型,为系统的综合提供了依据。
实验结果验证了电流空间矢量整流器基本原理、PW M 波形发生技术以及控制方案的正确性和可行性。
关键词:脉宽调制;电流型整流器;矢量控制中图分类号:T M464 文献标识码:A 文章编号:100323076(2004)022*******1 引言近几年来,谐波电流和无功功率对电力系统的污染得到越来越多的关注。
作为解决这一问题的途径之一,能够实现高功率因数运行且几乎不产生谐波的PW M AC 2DC 变流器已得到广泛的研究。
但长期以来,电压型PW M 整流器(VSR )以其较低的损耗、简单的结构及控制等一系列优点一直成为PW M 整流器研究的重点。
PW5300升压芯片中文资料
一般说明PW5300是电流模式升压DC-DC转换器。
其内置0.2Ω功率MOSFET的PWM电路使该稳压器具有效率高的功率效率。
内部补偿网络还可以程度地减少了6个外部元件的数量。
误差放大器的同相输入连接到0.6V精密基准电压，内部软启动功能可以减低浪涌电流。
PW5300采用SOT23-6L封装，为应用提供节省空间的PCB。
特征⚫可调输出达12V⚫内部固定PWM频率：1.0MHz⚫内部0.2Ω，2.5安，16V功率MOSFET ⚫关断电流：0.1μA⚫过温保护⚫过压保护⚫可调输入端过电流保护：0.5安培〜2.5安培（Vin）应用领域⚫充电器⚫液晶显示器⚫数码相机⚫手持设备⚫便携式产品典型应用电路R1,R2的放置于远离LX节点富含噪声和电感器干扰源。
同时放置于PW5300芯片的PIN脚5的FB 引脚旁，尽量避免背面过孔放置，同时上拉电阻一般是R1，R1与输出正极的走线，要从输出电容COUT单点走线到R1.FB采样的精确度和抗干扰效果更好，不能从开关元件电感器单点接R1。
设计注意点：输出电压计算公式：Vout=0.6V x（R1/R2+1）R3是输入端可调最大限流点。
计算公式：48/R3（K）=Iocp(A)PW5300的PIN脚4为EN使能脚，接高电平正常工作，接VIN即可，低电平则关断。
输出12V时，输出电容要用电解电容，如100uF电感选择CD53或者CD75等贴片电感均可PIN 脚说明OCPEN绝对额定值注1：θJA 是在JEDEC 51-3热测量标准的低有效导热率测试板上在TA = 25°C的自然对流中测量的推荐的工作范围布局注意事项1.电源线（包括GND线，LX线和VIN线）应保持短，直和宽。
2.LX，L和D开关节点，宽而短的走线可降低EMI。
3.将CIN尽可能靠近VIN引脚放置，以保持输入电压稳定并滤除脉冲输入电流。
4.电阻分压器R1和R2必须尽可能直接地直接连接到FB引脚。
5.FB是一个敏感节点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UC3844是美国Unitrode公司（已被TI公司收购）生产的高性能电流型脉宽调制器（PWM）控制器。
早期的PWM控制器是电压控制型的，常用的电压型PWM控制器有TL494、TL495、SG3524、SG3525等。
电压型PWM是指控制器按反馈电压来调节输出脉宽，电流型PWM是指控制器按反馈电流来调节输出脉宽。
电流型PWM是在脉宽比较器的输入端，直接用流过输出电感线圈电流的信号与误差放大器输出信号进行比较，从而调节占空比，使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环、电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型PWM控制器。
电流型PWM
电流型PWM正是针对电压PWM型的缺点发展起来的。
它在原有的电压环上增加了电流反馈环节，构成电压电流双闭环控制。
内环为电流控制环，外环为电压控制环。
无论电流的变化，还是电压的变化，都会使PWM 输出脉冲占空比发生变化。
这种控制方式可改善系统的电压调整率，提高系统的瞬态响应速度，增加系统的稳定性。
其控制系统框图如图2所示。
电流型PWM控制的优点如下：
a）电压调整率好。
输入电压的变化立即引起电感电流的变化，电感电流的变化立即反映到电流控制回路而被抑制。
不像电压控制要经过输出电压反馈到误差放大器，然后再调节的复杂过程，所以响应快。
如果输入电压的变化是持续的，电压反馈环也起作用，因而可以达到较高的线形调整率。
b）负载调整率好。
由于电压误差放大器可专门用于控制占空比，以适应负载变化造成的输出电压的变化，因而可大大改善负载调整率。
c）系统稳定性好。
从控制理论的角度讲，电压控制单闭环系统是一个无条件的二阶稳定系统。
而电流控制双闭环系统是一个无条件的一阶稳定系统，系统稳定性好。
电流型PWM控制芯片UC3844的基本原理
UC3844是电流型单端输出式PWM，其最大占空比为50%，启动电压16V ，具有过压保护和欠压锁定功能。
当工作电压大于34V时，稳压管稳压，使内部电路在小于34V电压下可靠工作;当输入电压低于10V时，芯片被锁定，控制器停止工作。
其内部框图和引脚图如图3所示。
图3 UC3844 内部框图及引脚图
在图3中，反馈电压和2.5V基准电压之差，经误差放大器E/A放大后作为门限电压，与反馈电流经采样后的电压，一起送到电流感应比较器。
当电流取样电压超过门限电压后，比较器输出高电平触发RS 触发器，然后经或非门输出低电平，关断功率管，并保持这种状态直至振荡器输出脉冲到触发器和或非门为止。
这段时间的长短由振荡器输出脉冲宽度决定。
PWM信号的上升沿由振荡器决定，下降沿由功率开关管电流和输出电压共同决定。
反转触发器限制PWM 的占空比调节范围在0～50%之内.UC3844的振荡工作频率由引脚4与引脚8之间所接定时电阻RT、引脚4与地之间所接定时电容CT设定。
计算公式为：f=1/T=RTCT/0.55=1.72RTCT。
引脚2是电压反馈端，将取样电压加至E/A误差放大器的反相输入端，与同向输入端的2.5V基准电压进行比较，产生误差电压。
利用内部E/A误差放大器可以构成电压环。
引脚3是电流反馈端，电流取样电压由引脚3
输入到电流比较器。
当引脚3 电压大于1V时，输出关闭。
利用引脚3和电流比较器可以构成电流环。
引脚1是补偿端，外接阻容元件以补偿误差放大器的频率特性。
引脚8为5V基准电压，带载能力50 mA。
引脚6为推挽输出端，有拉、灌电流的能力。
引脚5为公共端。
引脚7为集成块工作电源端，电压范围为8V～40V。
UC3844的输出级为图腾柱式电路，与SG3525的一端完全相同。
输出平均电流值为±200mA ，最大峰值电流±1A ，可直接驱动功率管。
由于峰值电流自限，可以不要串入限流电阻。
对于电流型控制芯片UC3844，使输出驱动信号关断的方法有两种：一种是将引脚1电压降至1V以下，另一种是将引脚3电压升至1V以上。
这两种方法都是使电流比较器输出高电平，PWM锁存器复位，关闭输出端，直至下一个时钟将PWM锁存器置位为止。
根据这一原理，可以控制引脚1 、3电压的变化，实现各种必要的保护。
