MATLAB仿真技术与应用

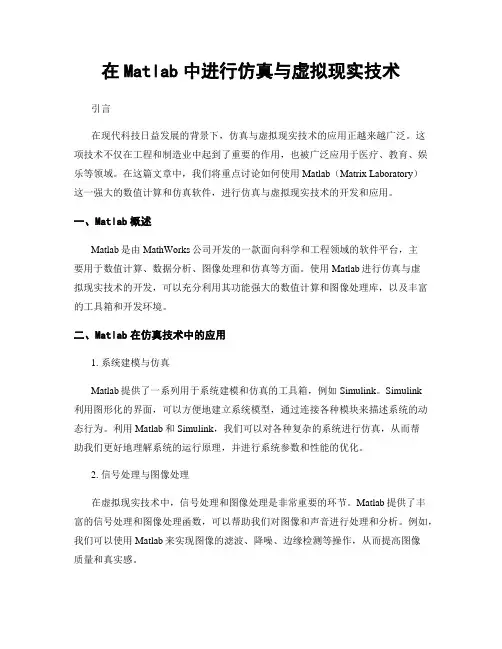

在Matlab中进行仿真与虚拟现实技术
在Matlab中进行仿真与虚拟现实技术引言在现代科技日益发展的背景下，仿真与虚拟现实技术的应用正越来越广泛。
这项技术不仅在工程和制造业中起到了重要的作用，也被广泛应用于医疗、教育、娱乐等领域。
在这篇文章中，我们将重点讨论如何使用Matlab（Matrix Laboratory）这一强大的数值计算和仿真软件，进行仿真与虚拟现实技术的开发和应用。
一、Matlab概述Matlab是由MathWorks公司开发的一款面向科学和工程领域的软件平台，主要用于数值计算、数据分析、图像处理和仿真等方面。
使用Matlab进行仿真与虚拟现实技术的开发，可以充分利用其功能强大的数值计算和图像处理库，以及丰富的工具箱和开发环境。
二、Matlab在仿真技术中的应用1. 系统建模与仿真Matlab提供了一系列用于系统建模和仿真的工具箱，例如Simulink。
Simulink利用图形化的界面，可以方便地建立系统模型，通过连接各种模块来描述系统的动态行为。
利用Matlab和Simulink，我们可以对各种复杂的系统进行仿真，从而帮助我们更好地理解系统的运行原理，并进行系统参数和性能的优化。
2. 信号处理与图像处理在虚拟现实技术中，信号处理和图像处理是非常重要的环节。
Matlab提供了丰富的信号处理和图像处理函数，可以帮助我们对图像和声音进行处理和分析。
例如，我们可以使用Matlab来实现图像的滤波、降噪、边缘检测等操作，从而提高图像质量和真实感。
3. 模拟与优化在虚拟现实技术的开发过程中，模拟和优化是必不可少的环节。
Matlab提供了强大的数值计算和优化工具箱，可以帮助我们对复杂系统进行模拟和优化。
通过合理地选择模型和参数，并使用Matlab提供的算法和工具，我们可以实现对系统性能的优化，从而使虚拟现实技术更加逼真和高效。
三、Matlab在虚拟现实技术中的应用1. 视觉与图像生成虚拟现实技术的一个重要组成部分是视觉与图像生成。
MATLAB仿真技术及应用
7.3 GUIDE工具入门
使用图形句柄创建GUI的过程繁琐，而且在程序编写好之 前，用户图形界面是不可见的。所以为了便于创建图形用户界 面，MATLAB提供了一个开发环境，能够帮助用户创建图形 用户界面，这就是GUIDE——Graphic User Interface Development Environment。 在MATLAB中启动GUIDE的方法： >>guide 或者通过“Start”菜单选择“MATLAB”下的“GUIDE”命令。
h_text=uicontrol(h_fig,'style','text',...
'unit','normalized','position',[0.67,0.73,0.25,0.14],...
'horizontal','left','string',{'输入阻尼比系数','zeta ='}); h_edit=uicontrol(h_fig,'style','edit',...
例子7-1 使用图形句柄。 在MATLAB命令行窗口中，键入下面的指令： >> X = linspace(-pi,pi,25); >> Y = sin(X); >> plot(X,Y,'rX');
这时的图形结果为红色的以“X”为符号的正弦曲线，如图7-5所示
1 0.8 0.6 0.4 0.2 0 -0.2 -0.4 -0.6 -0.8 -1 -4 -3 -2 -1 0 1 2 3 4
如果希望将已经修改的默认属性值恢复成出厂设置，则
MATLAB在仿真建模与虚拟现实中的运用
MATLAB在仿真建模与虚拟现实中的运用近年来，随着科技的飞速发展，仿真建模和虚拟现实成为了一种越来越重要的技术。
而作为一个强大的数值计算和科学可视化工具，MATLAB在仿真建模与虚拟现实领域具有广泛应用和重要作用。
本文将探讨MATLAB在这两个领域中的运用，并展示其对工程、医学和教育等领域的巨大贡献。
一、仿真建模1.1 数学建模MATLAB作为一个强大的数值计算工具，为数学建模提供了极大的帮助。
它提供了丰富的数学函数和工具箱，可以用来解决各种数学问题，如微积分、线性代数和概率统计等。
例如，通过使用MATLAB的符号计算工具箱，可以方便地进行符号计算，快速解出复杂的微分方程和积分方程。
而通过MATLAB的计算工具箱，可以进行线性代数运算，如矩阵求逆、特征值分解等，从而解决线性方程组和最小二乘问题。
1.2 电子电路仿真在电子电路设计和仿真中，MATLAB也发挥了重要作用。
其电路建模工具箱（Simulink）可以用来建立和仿真各类电子电路，如数字逻辑电路、模拟电路和混合信号电路等。
通过MATLAB的仿真工具，可以验证电子电路设计的正确性，调试和优化电路参数，从而提高电路设计的效率和可靠性。
此外，MATLAB还提供了一系列的工具箱，如嵌入式系统仿真工具箱，可以用来模拟和测试嵌入式系统，为电子产品的开发提供技术支持。
1.3 机械运动仿真除了电子电路仿真，MATLAB还可以用于机械运动仿真。
一个完整的机械系统通常涉及多种物理现象，如刚体运动、弹性变形和空气阻力等。
通过使用MATLAB的多物理建模与仿真工具箱（Simscape），可以将这些物理现象进行建模，然后进行仿真和分析。
这种方法不仅能够预测机械系统的行为，还可以帮助设计师在设计阶段就发现和解决潜在问题，提高机械系统的性能和可靠性。
二、虚拟现实2.1 数学教育MATLAB在虚拟现实领域的应用不仅仅局限于工程领域，还可以用于数学教育。
虚拟现实技术可以将抽象的数学概念可视化和实际化，从而帮助学生更好地理解和掌握数学知识。
如何使用Matlab技术进行模拟仿真
如何使用Matlab技术进行模拟仿真引言在科学研究和工程设计中，模拟仿真是一种重要的工具。
它可以帮助研究人员和工程师预测和评估系统的性能、优化设计方案、解决问题等。
近年来，Matlab成为了广泛使用的科学计算软件，具有强大的数值计算和仿真功能。
本文将介绍如何使用Matlab技术进行模拟仿真，以及一些常见的应用案例。
一、Matlab的基本介绍Matlab是由美国MathWorks公司开发的一种科学计算软件。
它具有丰富的数学函数库和各种工具箱，可以进行数值计算、数据可视化、统计分析、信号处理、控制系统设计等。
Matlab是一种解释性的编程语言，用户可以通过编写脚本文件或使用命令行进行交互式计算。
二、Matlab的仿真建模工具Matlab提供了Simulink这一强大的仿真建模工具。
Simulink使用图形化界面，可以直观地构建系统模型。
可以将系统抽象成各种不同的模块，通过连接这些模块来描述系统的结构和行为。
Simulink支持常见的连续时间仿真、离散时间仿真和混合仿真，并提供了丰富的仿真调试工具。
三、Matlab的数值计算和优化在模拟仿真过程中，通常需要进行数值计算和参数优化。
Matlab提供了强大的数值计算功能，可以进行矩阵运算、数值积分、微分方程求解、优化等。
用户可以通过编写自定义函数和调用内置函数来实现数值计算和优化任务。
Matlab还提供了各种优化算法，如遗传算法、模拟退火算法、粒子群优化算法等，可以解决复杂的优化问题。
四、Matlab在控制系统设计中的应用控制系统是一种常见的工程系统，如何设计合适的控制策略是一个重要的问题。
Matlab提供了专门的控制系统工具箱，包括系统建模、控制器设计、仿真测试等功能。
用户可以使用Matlab进行控制系统建模，通过调整控制器参数来达到所需的性能指标，并使用Simulink进行仿真测试。
Matlab还提供了自适应控制、最优控制、模糊控制等高级控制方法，可以满足不同的控制需求。
基于MATLAB控制系统的仿真与应用毕业设计论文
基于MATLAB控制系统的仿真与应用毕业设计论文目录一、内容概括 (2)1. 研究背景和意义 (3)2. 国内外研究现状 (4)3. 研究目的和内容 (5)二、MATLAB控制系统仿真基础 (7)三、控制系统建模 (8)1. 控制系统模型概述 (10)2. MATLAB建模方法 (11)3. 系统模型的验证与校正 (12)四、控制系统性能分析 (14)1. 稳定性分析 (14)2. 响应性能分析 (16)3. 误差性能分析 (17)五、基于MATLAB控制系统的设计与应用实例分析 (19)1. 控制系统设计要求与方案选择 (20)2. 基于MATLAB的控制系统设计流程 (22)3. 实例一 (23)4. 实例二 (25)六、优化算法在控制系统中的应用及MATLAB实现 (26)1. 优化算法概述及其在控制系统中的应用价值 (28)2. 优化算法介绍及MATLAB实现方法 (29)3. 基于MATLAB的优化算法在控制系统中的实践应用案例及分析对比研究31一、内容概括本论文旨在探讨基于MATLAB控制系统的仿真与应用，通过对控制系统进行深入的理论分析和实际应用研究，提出一种有效的控制系统设计方案，并通过实验验证其正确性和有效性。
本文对控制系统的基本理论进行了详细的阐述，包括控制系统的定义、分类、性能指标以及设计方法。
我们以一个具体的控制系统为例，对其进行分析和设计。
在这个过程中，我们运用MATLAB软件作为主要的仿真工具，对控制系统的稳定性、动态响应、鲁棒性等方面进行了全面的仿真分析。
在完成理论分析和实际设计之后，我们进一步研究了基于MATLAB 的控制系统仿真方法。
通过对仿真模型的建立、仿真参数的选择以及仿真结果的分析，我们提出了一种高效的仿真策略。
我们将所设计的控制系统应用于实际场景中，通过实验数据验证了所提出方案的有效性和可行性。
本论文通过理论与实践相结合的方法，深入探讨了基于MATLAB 控制系统的仿真与应用。
Matlab在工程设计与仿真中的应用案例
Matlab在工程设计与仿真中的应用案例近年来，Matlab（全称Matrix Laboratory）在工程设计与仿真中的应用越来越广泛。
Matlab是一款功能强大的计算软件，具有矩阵计算、数据处理和可视化等多种功能。
本文将通过几个实际案例，展示Matlab在工程设计与仿真中的应用。
一、电路设计与仿真电路设计是工程领域中重要的一环，而Matlab提供了强大的电路设计与仿真工具。
以滤波器设计为例，Matlab配备了丰富的滤波器设计函数，可以根据特定的滤波系数和频响要求，快速设计出满足需求的滤波器。
同时，Matlab还支持频域仿真，可以对信号进行傅里叶变换和滤波操作，以实现不同的信号处理需求。
二、机械系统建模与控制在机械系统建模与控制方面，Matlab也发挥了重要的作用。
例如，在机械结构设计中，Matlab可以通过有限元分析建立结构的数值模型，对结构的强度、刚度等进行分析与求解。
同时，Matlab还支持控制系统建模与仿真，可以通过控制系统的设计，提高机械系统的性能和稳定性。
三、通信系统设计与仿真通信系统设计与仿真是Matlab应用的另一个重要领域。
例如，在无线通信系统设计中，Matlab提供了丰富的信号处理工具，可以对传输信号进行调制、解调和通道编码等操作，实现数据的可靠传输。
此外，Matlab还支持多输入多输出系统的建模与仿真，可以分析和优化系统的传输性能。
四、图像处理与计算机视觉近年来，图像处理和计算机视觉成为热门的研究领域。
而Matlab提供了一系列的图像处理函数与工具箱，可以进行图像的滤波、分割、特征提取和目标识别等操作。
通过Matlab的强大功能，研究人员可以开展多样化的图像处理与计算机视觉应用，如人脸识别、车牌识别等。
五、仿真与优化算法Matlab凭借其强大的数值计算能力和优化算法，成为工程设计中的重要辅助工具。
例如，在电力系统中，Matlab可以应用潮流计算和稳定性分析等算法，发现潮流分布、电压质量等问题，优化电力系统的稳定性和效率。
Matlab中的模拟与仿真技术详解
Matlab中的模拟与仿真技术详解引言Matlab是一种被广泛应用于科学研究和工程领域的高级计算环境和编程语言。
它提供了丰富的函数库和工具箱，使得模拟和仿真技术得以在各种科学和工程应用中发挥出色的作用。
本文将详细介绍Matlab中的模拟与仿真技术，并深入探讨其在不同领域的应用。
一、Matlab中的模拟技术1.1 数学模型的建立在Matlab中进行模拟，首先需要建立相应的数学模型，以描述系统的行为。
数学模型可以是一组方程、差分方程、微分方程等，用于描述系统的输入、输出和中间变量之间的关系。
Matlab提供了强大的数学工具，如符号计算工具箱，可以帮助用户更方便地建立和求解各种数学模型。
1.2 信号与系统模拟信号与系统模拟是Matlab中常见的一种模拟技术。
通过模拟信号的输入、处理和输出过程，可以对系统进行分析和验证。
在Matlab中，可以使用信号处理工具箱中的函数来生成、操作和分析各种类型的信号。
例如，可以生成正弦波、方波、脉冲信号等，并对它们进行滤波、频谱分析、时频分析等操作。
1.3 电路模拟电路模拟是Matlab中另一个常用的模拟技术。
通过建立电路模型，可以对电路的行为进行仿真和分析。
Matlab提供了电路仿真工具箱，用户可以通过搭建电路拓扑结构和设置元器件参数，实现对电路的模拟和分析。
这种电路模拟技术在电子电路设计、性能评估和故障诊断等领域有广泛的应用。
1.4 机械系统模拟除了信号与系统和电路模拟外，Matlab还可以进行机械系统的模拟。
通过建立机械系统的动力学模型，可以预测物体的运动规律、受力情况等。
Matlab提供了机械系统建模和仿真工具箱，用户可以建立刚体系统、弹簧阻尼系统等，并进行仿真和动态分析。
这种机械系统模拟技术在机械工程、工业设计等领域具有重要的应用价值。
二、Matlab中的仿真技术2.1 数值仿真数值仿真是Matlab中最常见的仿真技术之一。
它通过数值计算方法对系统进行仿真，并得到系统的数值解。
MATLAB仿真技术与应用
23
变量的使用
>>clear
%删除工作区中所有定义过的变量
>>whos
%查看当前工作区内变量信息，无显示表示没有定义的变量
>> xy=1; yx=2; %对变量赋值
>> xy
%查看变量xy的当前数值
xy =
1
>> whos
Name Size
Bytes Class
xy 1x1
8 double array
逗号或分号的区别
>>x=2, y=3
%逗号隔开，屏幕有回显
x=
2
y=
3
>>m=2; n=3;
%分号隔开，无回显
>>m %在提示符后直接输入变量名可查看变量的值
m=
2
12
基本算术运算符
运符 运 符
算号 算 号
加+ 减
-
乘 * 数组 .* 相 乘
左除 \ 数组 .\ 左 除
右除 / 数组 ./
13
例1-1 求解算术表达式的值
科学计算软件工具
MathWorks: MATLAB
7
科研和工程技术人员的首选 MATLAB
MATLAB具有用法简单、灵活、 结构性强、延展性好等优点，逐 渐成为科技计算、视图交互系统 和程序中的首选语言工具。
功能强大的数值运算功 能
强大的图形处理能力 高级但简单的程序环境 丰富的工具箱与模块集 易于扩充
系统仿真技术概述
系统仿真是根据被研究的真实系统的数学 模型研究系统性能的一门学科；
现在尤指利用计算机去研究数学模型行为 的方法。
1
Matlab模拟与仿真在控制系统中的应用
Matlab模拟与仿真在控制系统中的应用控制系统是现代工程领域中不可或缺的一部分，它广泛应用于机械、电子、航空、化工等诸多领域。
控制系统通过对系统输入和输出之间的关系进行分析和控制，实现对系统运行状态的调节和优化。
在控制系统的设计和开发过程中，模拟与仿真是非常重要的工具。
本文将介绍Matlab在控制系统中模拟与仿真方面的应用。
一、Matlab模拟与仿真基础Matlab是一款强大的科学计算软件，它具有丰富的数学函数库和图形处理功能，能够方便快捷地进行数值计算、数据分析和图形绘制等操作。
在控制系统中，Matlab提供了一系列的工具箱，包括控制系统工具箱、信号处理工具箱、系统识别工具箱等，用于模拟和仿真控制系统。
Matlab的模拟与仿真功能主要体现在以下几个方面：1. 系统建模：控制系统的模拟与仿真首先需要进行系统的建模。
Matlab提供了多种建模方法，包括传递函数法、状态空间法和频域法等。
用户可以根据实际系统的特点选择合适的建模方法，并利用Matlab进行系统参数的估计和优化。
2. 信号处理：在控制系统中，信号处理是非常关键的环节。
Matlab提供了丰富的信号处理函数，例如滤波、频谱分析、信号生成等。
通过信号处理功能，可以对输入输出信号进行分析和处理，从而得到系统的频率响应、阶跃响应等信息。
3. 控制器设计：控制系统的设计是控制系统中的核心内容。
Matlab提供了多种控制器设计方法，包括比例积分微分（PID）控制器、状态反馈控制器、最优控制器等。
用户可以利用Matlab进行控制器的设计、参数调节和性能评估。
4. 仿真验证：在控制系统的实际应用中，仿真验证是非常重要的一步。
通过仿真验证，可以评估系统的稳定性、鲁棒性和性能等指标，并对系统参数进行优化。
Matlab提供了强大的仿真工具，用户可以根据实际需求建立仿真模型，进行系统的动态仿真和性能分析。
二、Matlab在控制系统中的应用案例以下将通过两个实际案例来展示Matlab在控制系统中模拟与仿真的应用。
matlab在电路分析和仿真中的应用
0.4
0.2
plot(x,y)
0
-0.2
2023/10/10
-0.4
-0.6
取R=255欧，L=125uH，C=6800pF，则：
H (s)s2Ls C sRR C 1C 8s2 5 1 17 73 3 s s 4 4 110 0 4 0 00 0
m文件如下： % LCR串联谐振电路 R=255; L=125*10^(-6); C=6800*10^(-12);
(3) 增加定制模块元件和用户代码。SIMULINK模 块库是可定制的，能够扩展以包涵用户自定义的系 统环节模块。用户也可以修改已有模块的图标，重 20新23/1设0/10定对话框，甚至换用其它形式的弹出菜单和复
matlab软件在电路分析和仿 真中的应用
2023/10/10
目录
第一章 matlab简介 其次章 电路分析：m文件 第三章 电路仿真：simulink
2023/10/10
第一章 MATLAB 简介
◎ MATLAB (matrix laboratory，矩阵试验室)，最初是由Cleve Moler用Fortran语 言设计的，有关矩阵的算法来自Linpack和Eispack课题的争论成果；现在的 MATLAB程序是MathWorks公司用 C语言开发的。 ◎ MATLAB作为美国 MathWorks公司开发的用于概念设计，算法开发，建仿照 真，实时实现的抱负的集成环境。是目前最好的科学计算类软件。
•
口点击file 菜单
•
new m-file
2023/10/10
2023/10/10
m文件类型
m文件的语法类似于c语言，但又有其自身特 点。它只是一个简洁的ASCII码文本文件，执 行程序时逐行解释运行程序，matlab是解释性 的编程语言。
MATLAB在仿真与模拟方面的应用实例
MATLAB在仿真与模拟方面的应用实例一、简介MATLAB是一款强大且广泛应用于科学计算和工程设计领域的软件工具。
它提供了丰富的函数库和工具箱，方便用户进行数据分析、数值计算、信号处理以及模拟仿真等工作。
本文将介绍MATLAB在仿真与模拟方面的应用实例，分别从电子电路设计、通信系统仿真以及控制系统设计等方面展开。
二、电子电路设计电子电路设计是电子工程领域中一项重要的工作。
MATLAB提供了一系列丰富的工具箱，例如Simulink和Simscape等，可以用于电子电路的建模和仿真。
以放大器设计为例，我们可以使用MATLAB进行仿真。
首先，我们可以使用Simulink建立电路模型，包括信号源、滤波器、放大器等组件，并设置相应的参数。
然后，通过添加信号源以及观察输出信号的方式，可以对放大器的性能进行评估，并通过实时仿真结果进行调整和优化。
此外，MATLAB还提供了各种仿真工具和函数，如电路分析工具箱和电路设计工具箱等，可以用于分析电路参数以及进行设计和优化。
通过MATLAB的电子电路设计工具，工程师们能够更加高效地进行电子电路的仿真和设计工作。
三、通信系统仿真通信系统是一种用于传输和接收信息的系统。
MATLAB提供了用于建模和仿真通信系统的工具箱，例如通信工具箱和信号处理工具箱等。
通过使用MATLAB的通信工具箱，我们可以建立和仿真各种通信系统，如数字调制解调、信道编码解码以及误码率分析等。
我们可以设置发送端和接收端的参数，并使用各种信号处理算法进行仿真。
通过调整参数和算法，可以评估和优化通信系统的性能。
此外，MATLAB还提供了用于处理和分析信号的函数和工具箱，如滤波器设计、频谱分析和信号重构等。
这些工具有助于工程师们更好地理解信号特性，并进行通信系统的仿真和设计。
四、控制系统设计控制系统是一种用于控制和调节系统行为的系统。
MATLAB提供了用于建模和仿真控制系统的工具箱，例如控制系统工具箱和优化工具箱等。
MATLAB仿真技术与应用
例2-1 已知一个系统的微分方程为：⎪⎪⎩⎪⎪⎨⎧-==12215xu d td x xd td x其中，状态变量初始条件0)0()0(21==x x ，输入u 为阶跃函数，要求利用SIMULINK 对系统建立仿真模型，并绘制时域响应曲线。
在利用SIMULINK 创建模型之前，先把微分方程进行拉普拉斯变换，得到每个微分方程的传递函数，即用传递函数的形式表示系统。
Gain连接信号之后的系统模型图 exam2_1系统时域响应曲线例7-9 一个控制系统由5个子系统组成，组成结构如下图各子系统的传递函数分别为：615215)(221++++=s s s s s G ，)20)(2()6(4)(2+++=s s s s G ，1010)(3+=s s G ，631)(4+++=s s s s G ，1.0)(=s H试在MATLAB 中分别用仿真模块建模和仿真命令编程两种方法进行仿真，并绘制系统的阶跃响应曲线图。
首先在Simulink 环境下将所需要的仿真模块连接起来，并将各模块的参数设置好。
系统的仿真模型图 exam7_9系统的阶跃响应MATLAB 程序如下： %control system simulationclear all; clc;num1=[1 5 1]; den1=[2 15 6];G1=tf(num1,den1);z=-6;p=[-2;-20];k=4;G2=zpk(z,p,k);G3=tf(10,[1 10]);num4=[1 1];den4=[1 3 6];G4=tf(num4,den4);H=0.1;Gf=(G1*G2+G3)*G4;G=feedback(Gf,H);GG=tf(G);step(G);%axis([0 10 0 0.35])grid on程序运行后得到的阶跃响应曲线如图所示。
系统的阶跃响应程序运行结果为：Zero/pole/gain:12 (s+0.3845) (s+1) (s+2.199) (s+7.054) (s+18.45)----------------------------------------------------------------------------------------- (s+19.99) (s+9.88) (s+7.077) (s+1.993) (s+0.4234) (s^2 + 3.137s + 6.217) Transfer function:12 s^5 + 349 s^4 + 2699 s^3 + 6654 s^2 + 5612 s + 1320--------------------------------------------------------------------------------------------------------------- s^7 + 42.5 s^6 + 628.7 s^5 + 4227 s^4 + 1.441e004 s^3 + 2.788e004 s^2 + 2.684e004 s + 7332从结果可以看出，采用仿真模块建模实现仿真的方法与采用仿真命令实现仿真的方法得到的仿真结果是完全相同的。
MATLAB仿真技术与应用实验指导书
MATLAB仿真技术与应用实验指导书MATLAB是基于矩阵的一种计算工具，它已经成为世界各国高校和研究人员中最为流行的软件之一。
它提供了丰富可靠的矩阵运算、数据处理、图形绘制、图像处理等便利工具，并且由于MATLAB的广泛应用，很多理论的创始人在MATLAB上开发了相关的工具箱，现在MATLAB附带的各方面工具箱有：控制系统、通讯、符号运算、小波计算、偏微分方程、数据统计、图像、金融、LMI 控制、QFT控制、数字信号处理、模糊控制、模型预估控制、频域辨识、高阶谱分析、统计学、非线性控制系统、图像处理、神经元网络、m 分析、信号处理、插值、优化、鲁棒控制、控制系统设计、系统辨识等等，并且MATLAB提供了图形化的时域仿真程序----Simulink，在高校中还开发有振动理论、化学统计学、语音处理等等方面的工具箱。
本实验课的基本目标是学会使用MATLAB基本功能，为在科研中应用打下基础。
主要应掌握在MATLAB中进行矩阵运算、多项式处理、控制语句、数字信号处理、基本绘图；掌握MATLAB的基本编程技巧，可以比较熟练的编写MATLAB程序；掌握SimuLink仿真的基本方法和元件构成，可以使用SimuLink 建立一般的时域仿真程序；掌握MATLAB的优化工具箱、插值工具箱、符号运算几个通用工具箱的使用和基本函数。
参考文献：1．薛定宇，陈阳泉．基于MATLAB/Simulink的系统仿真技术与应用．北京：清华大学出版社，20022．苏晓生．掌握MATLAB6.0及其工程应用．北京：科学出版社，20023．崔怡．MATLAB5.3实例详解．北京：航空工业出版社，20004．孙亮. MATLAB语言与控制系统仿真. 北京：北京工业大学出版社，2001 5．黄文梅，杨勇，熊桂林，成晓明. 系统仿真分析与设计——MATLAB语言工程应用. 长沙：国防科技大学出版社，20016．王沫然. Simulink4建模及动态仿真. 北京：电子工业出版社，20027．董景新，赵长德. 控制工程基础. 北京：清华大学出版社，19928．陈亚勇等编著. MATLAB信号处理详解. 北京：人民邮电出版社，20011 MATLAB语言基础实验1.1 MATLAB语言平台及基本运算一．实验目的1．学习了解MATLAB语言环境；练习MATLAB命令的基本操作；练习m 文件的基本操作；2．学习MATLAB的基本矩阵运算；学习MATLAB的点运算；学习复杂运算；3．学习MATLAB的基本符号运算；学习MATLAB的矩阵符号运算。
matlab在建模仿真中的应用
利用Matlab的Signal Processing Toolbox，用户可以轻松实现信号的采集、滤波、频谱分析、调制解调 等操作。通过构建信号处理流程图或使用图形化界面，用户可以快速验证算法的有效性和性能。
图像处理建模与仿真
总结词
Matlab提供了丰富的图像处理函数和工 具箱，支是MATLAB的一个核心组件，主要用于系统
建模、仿真和分析。
02
它支持各种线性、非线性、连续、离散和多域物理系
统的建模，并提供丰富的库和工具来支持这些建模。
03
Simulink支持图形化建模，用户可以通过拖拽和连接
不同的模块来构建模型，无需编写大量代码。
Control System Toolbox
Image Processing Toolbox 是用于图像处理和分析的工具
箱。
它提供了各种图像处理算法 和工具，如滤波、边缘检测、 形态学操作、特征提取等。
该工具箱还支持图像的显示、 保存和读取，以及与其他
MATLAB图像处理工具箱的集 成。
Machine Learning Toolbox
1
Machine Learning Toolbox是用于机器学习和 数据挖掘的工具箱。
Matlab在建模仿真中的应用
• Matlab简介 • 建模仿真的基本概念 • Matlab在建模仿真中的应用实例 • Matlab建模仿真工具箱
• Matlab在建模仿真中的优势与限制 • Matlab在建模仿真中的未来发展
01
Matlab简介
Matlab的发展历程
1980年代初
MathWorks公司成立，推出Matlab 的前身。
VS
详细描述
用户可以利用Matlab的Image Processing Toolbox进行图像增强、滤 波、特征提取、分割等操作。通过构建图 像处理流程或使用图形化界面，用户可以 直观地观察处理结果并调整参数以获得最 佳效果。
MATLAB仿真技术及应用
MATLAB仿真技术及应用科学计算语言产生于20世纪80年代，其中MATLAB语言是当前工程界最流行的科学计算语言，MATLAB长于数值计算，能处理大量的数据，并且处理效率很高，它最主要的的用途在于数据可视化、算法开发、数据分析以及数值计算的高级技术计算语言。
在MATLAB中，Simulink是其工具包中重要的一员，是一种图形化的仿真工具包，Simulink在实际操作中能够实现动态系统建模、仿真并进行综合分析。
最重要的是在同一系统中支持不同的变化速率。
标签：MATLAB；Simulink；通信系统；神经网络1 MATLAB的产生和发展MATLAB产生于上世纪70年代，它的编写者是CleveMoler博士以及他的同事。
当时，CleveMoler博士和他的同事开发了用于求解线性方程的EISPACK 和LINPACK的Fortran子程序库，然而，CleveMoler发现发现学生在使用这两个程序库存在一定的困难，主要原因是因为接口程序不好写。
于是CleveMoler 博士在业余时间自己动手编写了EISPACK和LINPACK 的接口程序。
CleveMoler 博士给这个接口程序取名为MATLAB，意为矩阵（MATRIX）和实验（LABORATORY）的组合。
在1984年，CleveMoler和他的朋友JohnLittle共同创办了MathWorks公司，正式把MATLAB 推向市场并继续进行更多功能的开发。
在1993年，MathWorks 公司向市场推出了MA TLAB4.0版本；1995年，MathWorks 公司继续推出了MATLAB4.2C版本；紧接着又推出了5.0、6.0、6.5版本；在2004年6月MATLAB 最新的版本MATLAB7.0 开始发布。
多年以来，MATLAB每一次新版本的发布都在功能上有不断地完善。
MathWorks公司不断推陈出新，使MATLAB界面越来越友好，内容越来越丰富，功能越来越强大。
利用matlab进行仿真的案例
利用matlab进行仿真的案例利用Matlab进行仿真可以涉及多个领域的案例，下面列举10个案例：1. 汽车碰撞仿真：利用Matlab中的物理仿真库，可以模拟汽车碰撞的过程，分析碰撞时车辆的变形、撞击力等参数。
可以根据不同的碰撞角度和速度，评估不同碰撞条件下的安全性能。
2. 电力系统仿真：利用Matlab中的电力系统仿真工具，可以模拟电力系统的运行情况，包括电压、电流、功率等参数的变化。
可以用于分析电力系统的稳定性、短路故障等问题，并进行相应的优化设计。
3. 通信系统仿真：利用Matlab中的通信系统仿真工具箱，可以模拟无线通信系统的传输过程，包括信号的发送、接收、调制解调等环节。
可以用于评估不同调制方式、编码方式等对通信系统性能的影响。
4. 智能控制仿真：利用Matlab中的控制系统仿真工具，可以模拟各种控制系统的运行情况，包括PID控制、模糊控制、神经网络控制等。
可以用于设计、优化和评估各种控制算法的性能。
5. 雷达系统仿真：利用Matlab中的雷达仿真工具，可以模拟雷达系统的工作原理和性能，包括发射、接收、信号处理等过程。
可以用于评估雷达系统的探测能力、跟踪精度等指标，并进行系统参数的优化设计。
6. 气候变化模拟：利用Matlab中的气候模型，可以模拟气候系统的变化过程，包括温度、降水、风速等参数的变化。
可以用于研究气候变化对生态环境、农业生产等方面的影响，以及制定相应的应对策略。
7. 人体生理仿真：利用Matlab中的生理仿真工具箱，可以模拟人体的生理过程，包括心血管系统、呼吸系统、神经系统等。
可以用于研究不同疾病、药物对人体的影响，以及评估各种治疗方案的效果。
8. 金融市场仿真：利用Matlab中的金融工具箱，可以模拟金融市场的价格变化过程，包括股票、期货、汇率等。
可以用于研究不同投资策略、风险管理方法等对投资收益的影响，并进行相应的决策分析。
9. 电子器件仿真：利用Matlab中的电子器件仿真工具，可以模拟各种电子器件的工作原理和性能，包括二极管、晶体管、集成电路等。
Matlab仿真在高职通信实验教学中的应用
Matlab仿真在高职通信实验教学中的应用Matlab是一种功能强大的科学计算软件，广泛应用于工程、科学和技术领域。
在高职通信实验教学中，Matlab仿真技术的应用具有重要的意义，可以帮助学生理解通信原理、加深对通信原理的认识，提高实验教学的质量和效果。
本文将介绍Matlab仿真在高职通信实验教学中的应用，并探讨其对教学的促进作用。
1. 通信原理仿真在高职通信实验教学的教学过程中，通信原理仿真是非常重要的一环。
通过Matlab仿真软件，可以模拟出各种信号的传输过程，如调制解调过程、信道传输过程、信号接收过程等。
学生可以通过仿真软件观察到实际传输过程中的各种情况，加深对通信原理的理解。
3. 通信系统性能分析利用Matlab仿真软件，可以对通信系统的性能进行分析。
通过改变参数和算法，可以观察通信系统性能的变化情况，如误码率、信噪比等。
这对于学生来说，可以直观地了解通信系统的性能特点，加深对通信系统的认识。
1. 提高实验教学的趣味性Matlab仿真软件提供了直观的可视化界面，学生可以通过仿真软件直观地观察到通信原理的各种情况，从而增加了实验教学的趣味性。
相比传统的实验教学方式，Matlab仿真可以使学生更加轻松地理解通信原理。
利用Matlab仿真软件，可以随时调整参数和算法，观察系统性能的变化情况。
这种灵活性大大提高了实验教学的效率，可以更好地满足学生的学习需求。
Matlab仿真软件能够模拟出实际通信系统的工作情况，学生可以通过仿真软件模拟出各种通信系统的工作过程，加深对通信系统的认识。
这种实用性有利于学生将所学知识应用于实际工作中。
三、Matlab在高职通信实验教学中存在的问题及解决方案1. 软件成本较高Matlab仿真软件相对来说成本较高，对于学校来说可能需要承担一定的费用，这对于一些经济条件较差的学校来说可能会造成一定的困难。
解决方案可以通过与Matlab公司进行合作，争取到更好的价格优惠，或者寻找其他替代的仿真软件。
基于matlab的控制系统仿真及应用
基于matlab的控制系统仿真及应用控制系统是现代工程领域中一个非常重要的研究方向，它涉及到自动化、机械、电子、信息等多个学科的知识。
而在控制系统的设计和优化过程中，仿真技术起着至关重要的作用。
Matlab作为一种功能强大的工程计算软件，被广泛应用于控制系统仿真和设计中。
在Matlab中，我们可以通过编写代码来建立各种控制系统的模型，并进行仿真分析。
通过Matlab提供的仿真工具，我们可以方便地对控制系统的性能进行评估，优化控制器的参数，甚至设计复杂的控制策略。
控制系统仿真的过程通常包括以下几个步骤：首先，建立控制系统的数学模型，描述系统的动态特性；然后，在Matlab中编写代码，将系统模型转化为仿真模型；接着，设定仿真参数，如控制器的参数、输入信号的形式等；最后，进行仿真运行，并分析仿真结果，评估系统的性能。
控制系统仿真可以帮助工程师快速验证设计方案的可行性，节约成本和时间。
在实际应用中，控制系统仿真可以用于飞行器、汽车、机器人等各种设备的设计和优化，以及工业生产过程的控制和监测。
除了在工程领域中的应用，控制系统仿真还可以帮助学生深入理解控制理论，加深对系统动态特性的认识。
通过在Matlab中搭建控制系统的仿真模型，学生可以直观地感受到控制器参数对系统响应的影响，从而更好地掌握控制系统设计的方法和技巧。
总的来说，基于Matlab的控制系统仿真是一个非常强大和实用的工具，它为控制系统的设计和优化提供了便利，也为学生的学习提供了帮助。
随着科技的不断发展，控制系统仿真技术也将不断完善和拓展，为工程领域的发展带来更多的可能性和机遇。
Matlab作为控制系统仿真的重要工具，将继续发挥着重要作用，推动控制领域的进步和创新。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例2-1 已知一个系统的微分方程为：⎪⎪⎩⎪⎪⎨⎧-==12215x u dtdx x dtdx其中，状态变量初始条件0)0()0(21==x x ，输入u 为阶跃函数，要求利用SIMULINK 对系统建立仿真模型，并绘制时域响应曲线。
在利用SIMULINK 创建模型之前，先把微分方程进行拉普拉斯变换，得到每个微分方程的传递函数，即用传递函数的形式表示系统。
x1x2StepScope1s Integrator11sIntegrator5Gain连接信号之后的系统模型图 exam2_1系统时域响应曲线例7-9 一个控制系统由5个子系统组成，组成结构如下图G 1(s)G 2(s)G 3(s)G 4(s)H(s)R(s)Y(s)各子系统的传递函数分别为：615215)(221++++=s s s s s G ，)20)(2()6(4)(2+++=s s s s G ，1010)(3+=s s G ，631)(24+++=s s s s G ，1.0)(=s H 试在MATLAB 中分别用仿真模块建模和仿真命令编程两种方法进行仿真，并绘制系统的阶跃响应曲线图。
首先在Simulink 环境下将所需要的仿真模块连接起来，并将各模块的参数设置好。
s+1s +3s+62Transfer Fcn34s+24s +22s+402Transfer Fcn210s+10Transfer Fcn1s+52s +15s+62Transfer FcnStepScope0.1Add系统的仿真模型图 exam7_9系统的阶跃响应MATLAB程序如下：%control system simulationclear all;clc;num1=[1 5 1];den1=[2 15 6];G1=tf(num1,den1);z=-6;p=[-2;-20];k=4;G2=zpk(z,p,k);G3=tf(10,[1 10]);num4=[1 1];den4=[1 3 6];G4=tf(num4,den4);H=0.1;Gf=(G1*G2+G3)*G4;G=feedback(Gf,H);GG=tf(G);step(G);%axis([0 10 0 0.35])grid on程序运行后得到的阶跃响应曲线如图所示。
系统的阶跃响应程序运行结果为：Zero/pole/gain:12 (s+0.3845) (s+1) (s+2.199) (s+7.054) (s+18.45)-----------------------------------------------------------------------------------------(s+19.99) (s+9.88) (s+7.077) (s+1.993) (s+0.4234) (s^2 + 3.137s + 6.217)Transfer function:12 s^5 + 349 s^4 + 2699 s^3 + 6654 s^2 + 5612 s + 1320---------------------------------------------------------------------------------------------------------------s^7 + 42.5 s^6 + 628.7 s^5 + 4227 s^4 + 1.441e004 s^3 + 2.788e004 s^2 + 2.684e004 s + 7332从结果可以看出，采用仿真模块建模实现仿真的方法与采用仿真命令实现仿真的方法得到的仿真结果是完全相同的。
采用哪一种方法进行仿真，可以根据实际情况而定。
一般说来，采用仿真模块建模实现仿真的方法更简单、方便，但采用仿真命令实现仿真的方法更灵活。
2.4.1 利用输出模块分析利用SIMULINK输出模块进行仿真结果分析输出有以下几种方法：观察输出轨迹；以文件形式输出；直接显示数据输出；用表盘和量计显示输出；进行数字信号处理、分析输出。
1．观察输出轨迹⑴信号输入到Scope模块或XY Graph(相轨迹示波器)模块观察输出轨迹。
sin(t)sin(2t)XY Graph图exam2_21⑵将输出信号写入返回变量，并利用MATLAB命令绘图在仿真结束后，在MATLAB工作空间自动生成两个变量tout和yout，分别返回时间矢量和各个输出端子的仿真结果。
执行plot(tout,yout)得图示结果。
x21Out1Step1sIntegrator11sIntegrator5Gainx1图exam2_23⑶使用ToWorkspace 模块把输出写入到MATLAB 工作空间，然后通过MATLAB 的绘图命令绘制输出轨迹。
图 exam2_252. 以文件形式输出仿真结果To WorkspaceStep Integrator1IntegratorGain利用输出模块中的To file 模块可以将仿真结果以Mat 文件的格式直接保存到数据文件中。
3. 直接显示数据输出4. 表盘和量计显示输出Dials & Gauges5. 信号处理、分析输出DSP模块、SIMULINK Extra模块sin(t)Power SpectralAddDensity图exam2_292.5 子系统随着研究的系统越来越大，越来越复杂，直接使用基本的SIMULINK模块创建的系统模型会十分庞大，而且信号的传输方向也会变得十分不明显。
为了简化模型以及增加它的可读性，可以将一些独立功能的模块化分成一组，构成子系统。
2.5.1 子系统的创建使用子系统不仅可以使仿真模型中显示的模块数量减少，便于读图，而且还建立了层次化的仿真模型框图，子系统模块在一个层次，组成各个子系统的模块在另外一个层次。
创建子系统的方法有两种：一种是利用模型中已经存在的模块创建子系统；另一种是通过向子系统模块加入新的模块创建子系统。
1. 通过已有模块创建子系统图exam2_33通过比例、微分、积分模块创建PID控制器子系统的具体步骤：⑴选中组成PID控制器的所有模块；⑵执行Edit/Create subsystem命令，则会把已经选中的模块装入一个名为subsystem 的模块中。
2. 通过子系统模块创建子系统Simulink\Common Used Blocks\Subsystem复制一个Subsystem模块到仿真模型窗口，然后双击该模块，产生一个模型窗口，最后利用创建SIMULINK仿真模型的方法把子系统包含的所有模块复制到其中，对其进行信号连接。
创建PID控制器子系统的具体过程：2.5.2 子系统的封装利用前面介绍的方法创建子系统，到达了简化模型、提高模型可读性的目的。
但是这样建立的子系统要从MATLAB工作空间直接获取变量，与SIMULINK模块库中的基本模块还有很大差别，存在着不少缺陷。
因此，需要对所创建的子系统进行封装，进一步完善子系统。
所谓子系统的封装技术就是将对应的子系统的内部结构隐藏起来。
这样在访问此子系统模块时就只出现一个参数设置对话框，只要将所需要的变量参数输入到对话框中即可。
实际上，SIMULINK的基本模块也是子系统封装后得到的，所以子系统封装之后与基本模块是一致的。
子系统的封装过程如下：⑴选中已创建的子系统,在仿真模型窗口的菜单栏执行Edit/Mask subsystem命令，将会打开Mask Editor对话框。
⑵利用封装编辑器可以实现子系统对话框的设计。
需要设计的内容主要包括子系统的图形标示、变量参数以及模块描述和帮助信息。
⑶关闭封装编辑器，则得到了新建的封装之后的子系统模块。
1. 封装编辑器⑴Icon选项卡①Mask type文本框：可以任意填写，它接受中、英文输入。
②Drawing commands(图形标示命令)文本框：对封装后的子系统进行图形标识。
可以使用plot命令绘制图形，可以使用disp命令在子系统的图标上写入字符串名称，可以使用image函数进行图像显示。
③Icon frame(标识边框)：设置模块图标是否有边框，Visible or Invisible。
④Icon transparency(标识透明)：Opaque or Transparent。
默认值Opaque：图标上的图形会将子系统模块的端口信息覆盖。
⑤Icon rotation：Fixed or Rotates. 默认值Fixed，表示在旋转或反转子系统模块时，图标不会随之旋转或翻转。
Rotates，则表示在旋转或反转子系统模块时，图标会随之旋转或翻转。
⑥Drawing coordinates(units): Autoscal\ Pixels e \Normalized. 默认的格式Autoscale⑵Initialization选项卡在进行子系统模块封装时，最重要的一步就是设计子系统模块变量参数设置对话框，这需要在Initialization选项卡中完成，可以对封装子系统模块的参数设置对话框进行变量参数的提示与设置的设计。
Initialization commands，用于定义生成封装子系统模块过程中所需要的变量。
例如，封装系统模块过程中如果使用MATLAB的plot绘制模块图标，在此可以定义所需要的变量。
⑶Documentation选项卡Documentation选项卡提供给用户编写封装子系统模块的性质说明和帮助信息。
Mask type\Block description\Block help2. 封装实例：PID控制器子系统模块封装⑴模块显示“PID Controller”：在Drawing commands中输入disp(‘PID Controller’) 。
1Out1PID Controller1In1⑵在Parameters(以前版本在Initialization中)选项卡中设计封装后子系统参数设置对话框，PID控制器需要传递的变量参数有3个，单击Add按钮3次，即生成3个需要传递变量的位置。
⑶在Documentation选项卡中，为PID控制器子系统模块添加文字说明。
2.5.3 条件执行子系统在simulink模块库中，Enable模块和Trigger模块是比较特殊的模块，如果把这样的模块放到某个子系统中，该子系统会在给定的控制信号的控制下执行，这样的子系统称为条件执行子系统(conditionally executed subsystem)。
1. Enabled subsystemEnabled subsystem只有控制信号为正时，才执行子系统，否则禁止执行。
实际上，它就是数字电路中的电平触发。
当它处于禁止状态时，为了保持系统输出的连续性，它也有信号输出。
