磁现象
磁极间相互作用的规律：同名磁极相互排斥，异名磁极相互吸引。 一些物体在磁体或电流的作用下会获得磁性，这种现象叫作磁化（
magnetization）。许多物体容易磁化。机械手表磁化后，走时不准 ；彩色电视机显像管磁化后，色彩失真；而钢针磁化后，可以用来制 作指南针。你会磁化钢针吗？
磁场
如果把磁针拿到一个磁体附近，它会发生偏转。 磁针和磁体并没有接触，怎么会有力的作用呢？ 这是因为磁体周围存在着一种物质，能使磁针偏 转。这种物质看不见、摸不着，我们把它叫作磁 场（magnetic field）。在物理学中，许多看不 见、摸不着的物质，可以通过它对其他物体的作 用来认识。像磁场这种物质，我们用实验可以感 知它，所以它是确确实实存在的。
磁现象 磁场
磁极：磁体上磁性最强的部分叫磁极。一个磁体无论多么小都有两个磁 极，可以在水平面内自由转动的磁体，静止时总是一个磁极指向南方，另 一个磁极指向北方，指向南的叫作南极（S极），指向北的叫作北极（N 极）。同性磁极相互排斥、异性磁极相互吸引。简称同极相斥，异极相吸 。利用磁体的这一性质可以判断一个物体是否带有磁性。 磁化：一些没有磁性的物体在磁体或电流的作用下会显现磁性，这种现 象叫作磁化。像铁、钴、镍及其合金等能够直接或间接产生磁性的物质， 叫作磁性材料。
第二十章 电与磁
第1节
磁现象 磁场
复习引入
电压越高越危险 常见的触电事故 安全用电原则 注意防雷
新课引入
公元843年，在茫茫的大海上，一只帆船正在日夜不停地航行， 没有航标、没有明确的航道。船上一些聪明的中国人利用手中仪 器指示的方向，开辟了从浙江温州到达日本嘉值岛的航线。这个 神奇的仪器，就是罗盘。罗盘即平常我们说的指南针，它是我国 古代的四大发明之一。

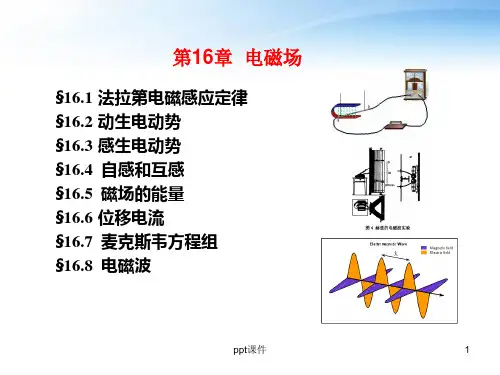

《电磁学》电磁场 ppt课件
