电和磁复习课件
条形磁铁和蹄形磁铁的磁场
3、磁感线
S
N
条形磁铁磁感线分布
蹄形磁铁磁感线分布
磁体周围的磁感线,都是从磁体的北极出来,回到南极. 磁感线的疏与密表示磁场的弱与强.
三、地磁场
在地球周围的空 间里存在着磁场，叫做 地磁场。
由于地理两极跟地 磁两极并不重合，这一 现象记述最早的人是我 国宋代学者沈括。
同步练习一 1.关于磁感线，下列说法正确的是（B ）
现象 匝数越___多___, 磁性越__强____.
结论 当电流一定时，电磁铁线圈的匝数_越__多___, 磁性_越__强___.
电磁铁的优点：
• 1、电磁铁的磁性有无，可以用通断电来 控制。
• 2、电磁铁的磁性强弱，可以用电流的大 小、线圈匝数来改变。
六 电磁继电器
L i u
七、磁场对通电导线的作用
安培定则 (右手螺旋定则) :用右手握螺线管,让四 指弯向螺线管中的电流方向,大拇指所指的那一 端就是通电螺线管的北极
同步练习二
1.请你在如图所示的通电螺线管中标出 电流的方向和螺线管的N、S极。
N
S
2.根据小磁针静止时的指向,在图中标明 螺线管中电流的方向。
S
N
3.在图所示的四个通电螺线管中，能正 确地表示通电螺线管磁极极性的是 （
机
通电线圈在磁磁极
电 场中受力而转线圈 动动
机
结构图
能量转化
机械能转 化为电能
电能转 化为机 械能
课堂练习
1.发现电磁感应现象
的科学家是：
（ C）
A．奥斯特 B．安培
C．法拉第 D．焦耳
2.下列装置中，可以将
电能转化为机械能的是（ A ）
第20章-电与磁总复习课件
【答案】1. 铁、钴、镍 3. 最强 南极（S） 北极（N） 4. 排斥 吸引 6. 磁性
4
知识点2 磁场与磁感线
1. 磁场——一种看不见、摸不着的物质
(1)磁场的基本性质：对放入其中的磁体产生磁力的作用.
(2)磁场的方向：小磁针静止时 极的指向.
2. 磁感线
(1)定义：用一些带箭头的曲线画出来，可以方便、形象地描
【解析】 因为小磁针静止时，指向南北方向，所以如果偏离南北方向， 一定有磁场作用；磁极间的相互作用是通过磁场而发生的；磁感线是科 学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真 实存在的；磁体外部的磁感线是从N极出发，回到S极的，但磁体内部的 磁感线是从S极出发，回到磁体N极的. 【答案】 A 【解法小窍门】解决此类题的关键应牢记磁现象的本质以及磁场与磁感 线的基本规律，能利用磁现象解决生活中的相关问题.
15
【变式1】 图中小磁针的指向正确的是( )
【答案】 C
16
重难点3 电磁铁和电磁继电器的应用
例3（2013·柳州）如图所示的四个选项中，应用到电磁铁 的是（ ）
【解析】 本题考查电磁铁的应用.电磁铁是利用了电流的磁效应，在生产 生活中有着广泛的应用.题中，测电笔、滑动变阻器及节能型日光灯都未 应用到电磁铁,只有电磁起重机利用电磁铁来进行工作，它可将很重的磁 性物体提起，在生产中发挥着重要的作用. 【答案】 C 【解法小窍门】解决此类题的关键是结合安培定则判断电磁铁极性，根 据电磁铁的工作原理理解其在生活中的应用.
【答案】A C
18
重难点4 电动机
例4 线圈abcd转动过程中经过图甲、图乙位置时，导线ab所 受磁场力的方向( ) A.相反，是由于磁场方向相反了 B.相反，是由于流过ab的电流方向相反了 C.相同，是由于磁场方向、流过ab的电流方向都改变了 D.相同，是由于磁场方向、流过ab的电流方向都没改变
4
知识点2 磁场与磁感线
1. 磁场——一种看不见、摸不着的物质
(1)磁场的基本性质：对放入其中的磁体产生磁力的作用.
(2)磁场的方向：小磁针静止时 极的指向.
2. 磁感线
(1)定义：用一些带箭头的曲线画出来，可以方便、形象地描
【解析】 因为小磁针静止时，指向南北方向，所以如果偏离南北方向， 一定有磁场作用；磁极间的相互作用是通过磁场而发生的；磁感线是科 学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真 实存在的；磁体外部的磁感线是从N极出发，回到S极的，但磁体内部的 磁感线是从S极出发，回到磁体N极的. 【答案】 A 【解法小窍门】解决此类题的关键应牢记磁现象的本质以及磁场与磁感 线的基本规律，能利用磁现象解决生活中的相关问题.
15
【变式1】 图中小磁针的指向正确的是( )
【答案】 C
16
重难点3 电磁铁和电磁继电器的应用
例3（2013·柳州）如图所示的四个选项中，应用到电磁铁 的是（ ）
【解析】 本题考查电磁铁的应用.电磁铁是利用了电流的磁效应，在生产 生活中有着广泛的应用.题中，测电笔、滑动变阻器及节能型日光灯都未 应用到电磁铁,只有电磁起重机利用电磁铁来进行工作，它可将很重的磁 性物体提起，在生产中发挥着重要的作用. 【答案】 C 【解法小窍门】解决此类题的关键是结合安培定则判断电磁铁极性，根 据电磁铁的工作原理理解其在生活中的应用.
【答案】A C
18
重难点4 电动机
例4 线圈abcd转动过程中经过图甲、图乙位置时，导线ab所 受磁场力的方向( ) A.相反，是由于磁场方向相反了 B.相反，是由于流过ab的电流方向相反了 C.相同，是由于磁场方向、流过ab的电流方向都改变了 D.相同，是由于磁场方向、流过ab的电流方向都没改变
电与磁期末复习解析精品PPT课件
▪ A、磁极间的相互作用都是通过磁场而发生的 ▪ B、在磁场中的不同位置，磁场一般不同 ▪ C、磁体周围存在磁场 ▪ D、磁场的方向就是小磁针的受力方向
▪ 例3、关于磁感线，下列说法正确的是（ C ）
▪ A、磁感线就是由铁屑所连成的曲线 ▪ B、磁感线是磁场中确实存在的有方向的曲线 ▪ C、磁感线是闭合的曲线 ▪ D、在磁场中的某一点会有两条或多条磁感线相
与 电流大小 、线圈匝数 和 有无铁芯 有关。
4）优点： （1）、电磁铁的磁性有无可以控制：通电
有 磁性 、断电 无磁性 ；
（2）、电磁铁的磁性强弱可以控制：通过改 变 电流大小改变 线圈匝数 电磁铁强弱；
（3）、电磁铁的磁极方向可以控制：通过改 变 电流方向 来改变电磁铁的磁极。 5）应用：电磁起重机、电铃 、电动机 。
b、是闭合、连续、不相交的 曲线 ； C、磁感线的 疏密反映了磁场的强弱；
（4）磁偏角：地磁场的N极在地理的 南极 附近，S极在
地理的北极附近。地理的南北方向与地磁的南北方向
稍有偏离，二者之间的夹角称为磁偏角。是有我国宋代
的沈括发现的。
（5）磁场的方向：规定：在磁场中某一点，
小磁针静止时 北极 所指的方向就是该
▪ 2、有关探究电磁铁磁性的决定因素的实验。 ▪ 3、发电机和电动机的原理及能量转化。
河南考题
1、为了探究电磁铁的磁性强弱与哪些因素有关，某同 学使用两个相同的大铁钉绕制成电磁铁进行实验，如 图6所示．则下列说法中正确的是 （ ）
A．要使电磁铁的磁性增强，变阻器的滑片应向右滑动
５、发电机能量转化： 机械 能转化为
电能 .
练习
例1：（07西宁）三根铁棒中，已知B 棒有
磁性，位置如B．A没有磁性，C棒有磁性。 C．A棒可能有磁性，也可能没有磁性。 D．C棒可能有磁性，也可能没有磁性。
▪ 例3、关于磁感线，下列说法正确的是（ C ）
▪ A、磁感线就是由铁屑所连成的曲线 ▪ B、磁感线是磁场中确实存在的有方向的曲线 ▪ C、磁感线是闭合的曲线 ▪ D、在磁场中的某一点会有两条或多条磁感线相
与 电流大小 、线圈匝数 和 有无铁芯 有关。
4）优点： （1）、电磁铁的磁性有无可以控制：通电
有 磁性 、断电 无磁性 ；
（2）、电磁铁的磁性强弱可以控制：通过改 变 电流大小改变 线圈匝数 电磁铁强弱；
（3）、电磁铁的磁极方向可以控制：通过改 变 电流方向 来改变电磁铁的磁极。 5）应用：电磁起重机、电铃 、电动机 。
b、是闭合、连续、不相交的 曲线 ； C、磁感线的 疏密反映了磁场的强弱；
（4）磁偏角：地磁场的N极在地理的 南极 附近，S极在
地理的北极附近。地理的南北方向与地磁的南北方向
稍有偏离，二者之间的夹角称为磁偏角。是有我国宋代
的沈括发现的。
（5）磁场的方向：规定：在磁场中某一点，
小磁针静止时 北极 所指的方向就是该
▪ 2、有关探究电磁铁磁性的决定因素的实验。 ▪ 3、发电机和电动机的原理及能量转化。
河南考题
1、为了探究电磁铁的磁性强弱与哪些因素有关，某同 学使用两个相同的大铁钉绕制成电磁铁进行实验，如 图6所示．则下列说法中正确的是 （ ）
A．要使电磁铁的磁性增强，变阻器的滑片应向右滑动
５、发电机能量转化： 机械 能转化为
电能 .
练习
例1：（07西宁）三根铁棒中，已知B 棒有
磁性，位置如B．A没有磁性，C棒有磁性。 C．A棒可能有磁性，也可能没有磁性。 D．C棒可能有磁性，也可能没有磁性。
电与磁总复习PPT课件
根据小丽的猜想和实验，完成下面填空：
(1)通过观察电磁铁吸引大头针数目多少的不同，来判断它
的 磁性强弱
不同．
(2)通过比较A、B
两种情况，可以验证猜想①是正
确的．
B、C
(3)通过比较
两种情况，可以验证猜想②是正
确的在．电流
相(4同)通时过比较D种甲、乙两电磁铁，发现猜想③不全面，应
补充
．
5．某同学猜想，在电磁感应现象中，感应电流的 大小与以下因素有关： (1)磁场的强弱； (2)导 体切割磁感线的速度；(3)切割磁感线的导体的长 度．为了验证猜想，该同学首先用图(甲)的装置 做实验．然后将导体棒ab换成一个与ab棒电阻近 似相等的由一根导线绕成的多匝线圈做同样的实 验，其他条件及做法不变，如图(乙)所示．你认 为他做的这两次对比实验，是为了探究感应电流 的大小与上述哪种因素的关系? 切割磁感线的
2.由电流的大小决定，大则强，小则弱 3.由线圈的匝数决定，多则强，少则弱
如右图所示，电磁铁通电时小磁针静止
在图示的位置上，小磁针a端是N＿＿极；当 滑动变阻器的滑片向右移动时，电磁铁的磁 性增将强＿＿＿。
例2、图8－50所示是火警自动报警原理图.发生火
警时，将会发生下列变化：(a)温度升高使双层
当电路中电流过大时，
保险丝会自动熔断，切断电路，避免
发生火灾，起保险作用。
敞开
2、材料：
保险丝一般由电阻率较
大而熔点较低的金属合金(铅锑合金)
制成。
3、选用原则：
使保险丝的额定电流等于或稍大于电路正常 工作电流。 熔断电流一般为额定电流的 2.5倍左右。
4、注意:切勿用铜丝或铁丝代替保险丝!也不要 换用较粗的保险丝(保险丝越粗,熔断电流越大)
电和磁复习课ppt 人教版优秀课件
在磁场中的某一点，小磁针 静止时 北极所指的方向就是 该点的磁场方向。
7、磁感线：磁体周围的磁感线都是
从磁体 北极出来，回到
磁体的
。南极
8、地磁场：
地球是一个巨大的 磁体。地磁北极在
地理的
附南近极，地磁的南极在地理
的
附近。北极
9、磁偏角是我 国 宋 沈括 首先发现的。
代学者
10、磁性材料的应用： 磁带、磁盘、磁卡等。
三、电动机
１、磁场对电流的作用 通电导体在磁场中受到力的作用。受力 的方向跟电流方和向_____磁__感_＿线方有向关.
２、电动机的构造、制做原理及优点
构造：（1）线圈（2）磁极(转子和定子) （3） 换向器（4）电刷 原理：利用通电线圈在磁场里能转动的原理制成 优点：构造简单.控制方便.体积小.效率高.功率 可大可小 污染小
9.如图是电磁继电器的主要构
造和原理图,其中A是 电磁。铁要使它
对B的作用力强一些，应该增大通入线圈
中的 电流或增加线圈的
匝数．
10、请在所示的继电器上连接几条导线， 它就成了一个电铃。这样的电铃没有皮 碗，通常叫做蜂鸣器。
电源
11、水位报 警器的工作 原理：
答：水位没 有到达A时， 绿灯的
电路连通，绿灯亮安全。水位到达A时， 电磁铁通电，产生磁性，吸下衔铁，红 灯电路连通，红灯亮报警。
• 1.归纳总结本章知识要点. • 2.知识点的灵活应用

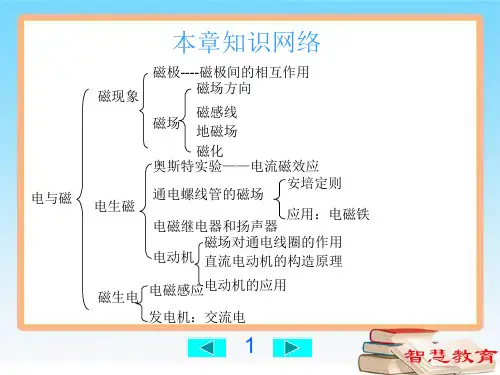

一、对本章的整体认识
磁场
磁现象 磁场
磁体、磁极、磁化
磁感线
地磁场
直线电流的磁场
电流的磁场
电
通电螺线管的磁场 电磁铁
应用
和
磁
磁场对电流 的作用
7、磁感线：磁体周围的磁感线都是
从磁体 北极出来，回到
磁体的
。南极
8、地磁场：
地球是一个巨大的 磁体。地磁北极在
地理的
附南近极，地磁的南极在地理
的
附近。北极
9、磁偏角是我 国 宋 沈括 首先发现的。
代学者
10、磁性材料的应用： 磁带、磁盘、磁卡等。
三、电动机
１、磁场对电流的作用 通电导体在磁场中受到力的作用。受力 的方向跟电流方和向_____磁__感_＿线方有向关.
２、电动机的构造、制做原理及优点
构造：（1）线圈（2）磁极(转子和定子) （3） 换向器（4）电刷 原理：利用通电线圈在磁场里能转动的原理制成 优点：构造简单.控制方便.体积小.效率高.功率 可大可小 污染小
9.如图是电磁继电器的主要构
造和原理图,其中A是 电磁。铁要使它
对B的作用力强一些，应该增大通入线圈
中的 电流或增加线圈的
匝数．
10、请在所示的继电器上连接几条导线， 它就成了一个电铃。这样的电铃没有皮 碗，通常叫做蜂鸣器。
电源
11、水位报 警器的工作 原理：
答：水位没 有到达A时， 绿灯的
电路连通，绿灯亮安全。水位到达A时， 电磁铁通电，产生磁性，吸下衔铁，红 灯电路连通，红灯亮报警。
• 1.归纳总结本章知识要点. • 2.知识点的灵活应用
一、对本章的整体认识
磁场
磁现象 磁场
磁体、磁极、磁化
磁感线
地磁场
直线电流的磁场
电流的磁场
电
通电螺线管的磁场 电磁铁
应用
和
磁
磁场对电流 的作用
第一章《电与磁》复习PPT课件(初中科学)
3、直流电动机能持续转动，主 要是因为（ D ）
A.线圈的作用
B.电流的作用 C. 磁场的作用
D. 换向器的作用
4.直流电动机工作时，线圈经过垂 直磁感线的位置时( B )
A.线圈受力平衡，速度为零 B.线圈受力平衡，速度不为零 C.线圈受力不平衡，速度为零 D.线圈受力不平衡，速度不为零
5.下列说法正确的是( B ) A.电动机是把机械能转化为电能的机器 B.电动机是把电能转化为机械能的机器 C.直流电动机是利用线圈的转动而产生 电流的 D.改变线圈中的电流方向，可以改变电 动机线圈转动的快慢
转子（线圈）
电刷
换向器
（使线圈的电流方向产生改变，让线圈持续转 动下去）
通电线圈在磁场里
3、电动机原理： 受力而转动
。
4、直流电动机的组成模型由磁体 、线圈 、
和 电刷 组成；
实际的电动机由 转子和 定子 两个基本部
分组成 5、换向器的结构：由 两个半环 构成
作用：每当线圈稍转过 平衡位置 时，自
（3）磁体周围的磁感线 不能 相交．
（4）磁感线密的地方表示该点磁场 强 ， 即磁感线的疏密表示磁场的 弱 ．
磁感线形状
地球产生的磁场叫----- 地磁场 .
地磁的南极在地理__北___极附近。
地球南北极与地磁的南北极并不重合， 它们之间存在的一个夹角叫 磁偏角 。
1.手拿两条钢棒相互靠近，发现它们
发电机:利用__电__磁__感___应原理 可分为交流发电机和直流发电机两类。
交流发电机与直流电动机的区分？
3.关于甲、乙两图正确的说法是（ CD
A、图甲是研究电磁感应现象的装置 B、图乙研究的现象中可以将电能转 化为机械能
电和磁复习 ppt课件
A 电磁继电器 B 全自动洗衣机排水阀
C 电熨斗
D 电磁起重机
5.下列设备中，利用电能转化为机械能的原理制成 的（ B） A. 电话的话筒 B. 空调外机的电动机 C. 电磁继电器 D. 电暖器
8
实验探究
奥斯特实验回顾 电磁感应实验回顾 磁场对电流作用实验回顾 探究影响电磁铁磁性强弱的因素
9
电动机 发电机18Fra bibliotek4.如图所示是一种水位报警器的装置原理图。当 水位没有达到金属块A时，绿 灯亮，水位到达金 属块A时，＿红＿灯亮，表示水位＿升＿高＿＿。
19
磁体、磁性、磁极间的相互作用规律
磁现象
磁场方向的规定
磁场 常见磁体的磁感线形状
电流的磁效应：奥斯特实验
电 与 磁
电 电生磁 安培定则判断通电螺线管的磁极
SN
S
N
15
磁极判断的方法： S
“安培定则” ①标出螺线管上电
流环绕的方向。 I
②右手握螺线管
③四指弯向螺线管中电流的方向。
④大拇指指的就是螺线管的北极。
N
16
2 . 在图中标出螺线管的N、S极
N N
S
S
17
3.根据小磁针静止时的指向，在下图中标出通电螺 线管的N、S极和电源的正、负极。（青岛2009中考）
实 验 现 象
在如图装置中，闭合开关，让
导体不动，电流表指针不偏转；
让导体向上或向下运动，电流 表指针 不；偏让转导体向前或向
后运动，电流表指针
。
S
A -+
应 此现偏象转中，机械能转化为电能。 N
用 据此制成了
。
发电机
29
10.如图装置，闭合开关，发现＿a＿b运＿动＿起＿来＿＿ ＿，说明通电导体在磁场中受到力的作用，受 力方向与＿＿电＿流＿＿＿方向和＿＿磁＿场＿＿方向 有关。
中考物理电与磁信息复习课件
信息的传递
1.电磁波：
（1）产生：_____迅___速__变___化__的___电___流___________会激起电磁波。
（2）波速、波长和频率的关系：
波速=波长×频率 公式为：___C_=_入__×__f_________________。
（3）特性：电磁波的传播_不___需___要_____ （4）应用：各种光都是_电____磁____波，用于广播、电视
电流方向。
（1）电磁感应现象3：.磁__闭_生__合_电电：路中的_____一___部__导分体在
磁场中做_______切_运割磁动感线时，导体中产生_______的现感应象电叫流
做电磁感应现象。
（2）感应电流产生的条件：电路_闭__合____； 一部
分导体在磁场中做_切___割___磁___感___线_____运动。 （3）感应电流方向的影响因素：__切___割___磁___感___线_____方向，_磁__场____
（2）移动电话：移动电话既能发射__电___磁_____波，又能接收__电___磁____ 波，它发射的功率不大，灵敏度不高，所以要靠基__地__台__进行转化。
（3）信息之路： 微波通信、卫星通信、光纤通信和网络通信
类型一 磁场和磁感线的理解
例1 关于磁体、磁场和磁感线，以下说法中正确的 是（ C ） A、铜、 铁和铝都能够被磁体所吸引 B、磁感线是磁场中真实存在的曲线 C、磁体之间的相互作用都是通过磁场发生的 D、物理学中，把小磁针静止时S极所指的方向规定 为该点磁场 的方向
例2 下列通电螺线管周围的小磁针北极的标注方向正确 的是 （ C）
类型三 电磁铁
例3 如图 所示，是利用一枚铁钉和导线自制的电磁铁。 关于该电磁铁的说法中不正确的是（ C ）
电和磁复习PPT课件(初中科学)
极
磁极间相互作用规律: 同名磁极互相排挤, 异名磁极互相吸引.
练：将一根条形磁铁分为三段，则中间的一段（ D ）
A. 一定没有磁性 B. 一定有磁性，但只有N极 C. 一定有磁性，但只有S极 D. 有磁性且有N、S极
当条形磁铁的磁极靠近磁针时,它们并没有接 触,就产生了力的相互作用,这是因为磁体的周 围空间存在着___磁___场___.其基本性质是 __对___放_ _入___其___中___的__磁___体___产___生___力__的___作___用____ 。磁场是有方 向的,小磁针在磁场中某点__北____极受力方向或 小磁针静止时___北____极所指的方向,就是该点的 磁场方向.磁场是看不见、摸不着的， _磁__感__线____是用来直观表示磁场散布的曲线。
方向水平悬挂起来，然后给导线通上如图所示
的电流，请你想一想会产生的现象 （ D ）
A．通电螺线管仍保持静止不动 B．通电螺线管能在任意位置静止 C．通电螺线管转动，直至A端指向南，B端指 向北
D．通电螺线管转动，直至B端指向南，A端指 向北
3、电磁铁：带铁芯的 通电螺线管。
电磁铁的优点很多,它的磁性有无可 以由__电____流____通___断_____来控制;电磁铁的磁 性强弱可以由_电__流__强__弱__来控制;电 磁铁的南北极可以由___电____流____方___向______来 控制,使用起来很方便.在电流一定 时,螺线管的匝数越多,它的磁性越 _强__.
翘板是在两端封闭的透明塑料管中放有一块磁性很强的磁铁，塑料管外
绕有金属丝作为线圈，在线圈两端并联两只发光二极管(符号)，其电路如
图20(b)所示．二极管具有单向导电性，电流只能从二极管的正极流入，
负极流出．演示时，将塑料管上下翘动，磁铁便在线圈中左右移动，相
磁极间相互作用规律: 同名磁极互相排挤, 异名磁极互相吸引.
练：将一根条形磁铁分为三段，则中间的一段（ D ）
A. 一定没有磁性 B. 一定有磁性，但只有N极 C. 一定有磁性，但只有S极 D. 有磁性且有N、S极
当条形磁铁的磁极靠近磁针时,它们并没有接 触,就产生了力的相互作用,这是因为磁体的周 围空间存在着___磁___场___.其基本性质是 __对___放_ _入___其___中___的__磁___体___产___生___力__的___作___用____ 。磁场是有方 向的,小磁针在磁场中某点__北____极受力方向或 小磁针静止时___北____极所指的方向,就是该点的 磁场方向.磁场是看不见、摸不着的， _磁__感__线____是用来直观表示磁场散布的曲线。
方向水平悬挂起来，然后给导线通上如图所示
的电流，请你想一想会产生的现象 （ D ）
A．通电螺线管仍保持静止不动 B．通电螺线管能在任意位置静止 C．通电螺线管转动，直至A端指向南，B端指 向北
D．通电螺线管转动，直至B端指向南，A端指 向北
3、电磁铁：带铁芯的 通电螺线管。
电磁铁的优点很多,它的磁性有无可 以由__电____流____通___断_____来控制;电磁铁的磁 性强弱可以由_电__流__强__弱__来控制;电 磁铁的南北极可以由___电____流____方___向______来 控制,使用起来很方便.在电流一定 时,螺线管的匝数越多,它的磁性越 _强__.
翘板是在两端封闭的透明塑料管中放有一块磁性很强的磁铁，塑料管外
绕有金属丝作为线圈，在线圈两端并联两只发光二极管(符号)，其电路如
图20(b)所示．二极管具有单向导电性，电流只能从二极管的正极流入，
负极流出．演示时，将塑料管上下翘动，磁铁便在线圈中左右移动，相
电与磁复习课件PPT课件
电动机
发电机
方向：
磁场方向与电 流方向有关
电流方向改变， 小磁针偏转方向改 变
方向：
导线受力的方 向与电流方向和磁 感线方向有关
方向：
感应电流的方 向与导体运动方向 和磁感线方向有关
S
N
蚂蚁法和右手安培定则
电磁铁磁性强弱与什么 因素有关？
1、是否插入铁芯 2、通过电流大小 3、线圈匝数多少
练一练：
4、A是悬挂在弹簧测力计下的条形磁铁， B是螺线管，当S闭合后，电流表的示数 将 变大 ，弹簧测力计的示数将 变大 .
回首页
动动手：
1、根据图中所示的磁感线方向和电源的正、负 极，标出磁体A端的极性和电磁铁的铁芯上
导线的绕线。
回首页
动动手：
2、如图所示，电流表连接正确，通电后小磁 针静止在图示位置，在图中标出电源的“+”“-” 极，画出螺家
再见！
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
电 磁 继 电 器
开关
1.磁悬浮列车
电
磁
2.电磁起重机
铁
的
3.恒温箱
应
用
4.电话、发电机
练一练：
2、如图所示，弹簧测力计下悬挂一条形磁铁， 是弹簧测力计沿水平放置的大条形磁铁的左端N 极开始，向右端S极逐渐移动时，弹簧测力计示
数将（ A ）
A、逐渐增大 B、逐渐减小 C、先减小后增大 D、先增大后减小
回首页
条形磁体的磁感线分布
N
S
蹄形磁体的磁感线分布
N
S
回首页
地理两极与地磁两极并不完全重合，我国
科学家
最早记录这一现象
电与磁信息传递中考复习PPT课件
A 鸽子仍能辨认方向 B 鸽子不能辨认方向 C 鸽子更方便地辨认方向 D 不能确定鸽子是否能辨认方向
三、电生磁
电流的磁效应： 1820年，丹麦物理学家奥斯特发现：当导线中
通过电流时，它旁边的磁针发生了偏转。 通电导线的周围有磁场，磁场的方向跟电流的
方向有关。这种现象叫做电流的磁效应。
通电螺线管的磁场：
实验表明：
1、电流越大，电磁铁的磁性越强； 2、线圈匝数越多，电磁铁的磁性越强； 3、有铁芯，电磁铁的磁性越强。
电磁铁优点：
（1）磁性的有无可以由通、断电来 控制。
（2） 磁性的强弱可以由改变电流 大小和线圈匝数来控制。
（3）磁场的方向可以由改变电流 的方向来控制。
巩固练习
1、 要使图中的电磁铁的磁性增强，可以采用
2、磁场的方向
小磁针静止时北极所指的方向为磁场的方向 与小磁针北极所受磁力的方中的排列情况，用一 些带箭头的曲线画出来，可以方便、形象的 描述磁场，这样的曲线叫做磁感线。
N
磁感线的方向：磁体外部的磁感线都是从 磁体的北极（N）出发，回到南极（S）。
它与磁场方向、静止磁针北极的指向、磁 针北极所受磁力的方向一致。
电流表示数变大
五、电磁继电器
电磁继电器：是利用低电压、弱电流电 路的通断，来间接地控制高电压、强电 流电路的装置。
电磁继电器实质：是由电磁铁控制的开关 ，在电路中起着类似于开关的作用。
电磁继电器的结构：电磁铁、衔铁、弹簧、 触点（动、静）组成。其工作电路由低压控 制电路和高压工作电路两部分构成。
（）
C
A. 增加通电时间 B. 把电磁铁中的铁芯抽掉
C. 把变阻器滑片P向左移动
D. 把变阻器滑片P向右移动
2、螺线管通电后，吸引软铁A使弹簧
三、电生磁
电流的磁效应： 1820年，丹麦物理学家奥斯特发现：当导线中
通过电流时，它旁边的磁针发生了偏转。 通电导线的周围有磁场，磁场的方向跟电流的
方向有关。这种现象叫做电流的磁效应。
通电螺线管的磁场：
实验表明：
1、电流越大，电磁铁的磁性越强； 2、线圈匝数越多，电磁铁的磁性越强； 3、有铁芯，电磁铁的磁性越强。
电磁铁优点：
（1）磁性的有无可以由通、断电来 控制。
（2） 磁性的强弱可以由改变电流 大小和线圈匝数来控制。
（3）磁场的方向可以由改变电流 的方向来控制。
巩固练习
1、 要使图中的电磁铁的磁性增强，可以采用
2、磁场的方向
小磁针静止时北极所指的方向为磁场的方向 与小磁针北极所受磁力的方中的排列情况，用一 些带箭头的曲线画出来，可以方便、形象的 描述磁场，这样的曲线叫做磁感线。
N
磁感线的方向：磁体外部的磁感线都是从 磁体的北极（N）出发，回到南极（S）。
它与磁场方向、静止磁针北极的指向、磁 针北极所受磁力的方向一致。
电流表示数变大
五、电磁继电器
电磁继电器：是利用低电压、弱电流电 路的通断，来间接地控制高电压、强电 流电路的装置。
电磁继电器实质：是由电磁铁控制的开关 ，在电路中起着类似于开关的作用。
电磁继电器的结构：电磁铁、衔铁、弹簧、 触点（动、静）组成。其工作电路由低压控 制电路和高压工作电路两部分构成。
（）
C
A. 增加通电时间 B. 把电磁铁中的铁芯抽掉
C. 把变阻器滑片P向左移动
D. 把变阻器滑片P向右移动
2、螺线管通电后，吸引软铁A使弹簧
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021
考点三 电磁铁 电磁继电器(云南近三年共13套 试卷，电磁继电器考查2次) 1.电磁铁： （1）构造：如果把一根导线绕成螺线管，再在 螺线管内插入①_铁__芯___，当有电流通过时，它会 有较强的磁性. （2）定义：在有电流通过时有②_磁__性___，没有 电流时就失去③__磁__性__.我们把这种磁体叫做电 磁铁. （3）应用：电磁起重机、电动机、发电机、电 铃、电磁继电器，全2021自动洗衣机的进水、排水
2021
2.通电螺线管的磁场 （1）通电螺线管外部的磁场与④_条__形__磁__体___的 磁场一样，它的两端相当于条形磁体的两个磁 极. （2）影响因素：通电螺线管两端的极性与 ⑤_电__流___的方向有关. 3.安培定则：如图所示⑥_右__手___ 握住螺线管，让四指环绕 的方向与⑦_电___流__ 方向一致， 那么，拇指所指的方向就是通电螺线管的 ⑧_北__或__N___.
2021
考点六 电磁波的海洋(云南近三年共13套试卷, 电磁波的应用考查6次，波长的相关计算考查3 次) 1.电磁波的产生：导线中①_电__流__迅速变化会在 空间产生电磁波. 2.电波的传播：电磁波在真空中②_可__以__传播.在 真空中电磁波的波速c=③_3_._0_×__1_0_8_m_/_s__. （1）波速、波长、频率之间的关系：④_v_=_λ_f__. 波速（v）的单位为米每秒，波长（λ）的单位 为米，频率（f）的单位为Hz.
扬声器是把电信号转换成声信号的一种装置.
2021
考点五 磁生电(云南近三年共13套试卷，发电 机考查7次) 1.电磁感应现象 （1）①_法__拉__第__发现了电磁感应现象. （2）电磁感应现象：②_闭__合__电路的一部分导 体在磁场中做③_切__割__磁__感__线__运__动__时，导体中就 产生④_电__流__.这种由于导体在磁场中运动而产生 电流的现象叫做电磁感应，产生的电流叫做⑤ _感__应__电__流__. （3）感应电流产生的条件：⑥_闭___合__电路；导 体做⑦_切__割__磁__感__线__20运21 动.
2021
★方向：用磁感线描述磁场时，磁体外部的 磁感线都是从磁体的 13 _北__（__N_）_极出发，回 到 14_南__（__S_）_极 3.地磁场：地球周围存在着磁场，地磁场的 北极在地理15 _南__ 极附近，地磁场的南极在 地理 16 _北__极附近.
2021
磁感线的认识 （1）磁感线可以表示磁场的强弱，其密集处磁场 较强，其稀疏处磁场较弱. （2）磁感线布满磁体周围的所有空间,并且磁感 线不相交. （3）磁感线的形状可以是直的,也可以是弯曲的. （4）磁感线上任意一点的切线方向与该点的磁场 方向一致. （5）在磁体外部，磁感线从磁体N极指向S极， 在其内部则相反，从而形成闭合的曲线.
2021
考点二 电生磁(云南近三年 共13套试卷，奥斯特实验考 查5次，安培定则的应用考查6次) 1.电流的磁效应 （1）丹麦的物理学家①_奥__斯__特__证实了电流周 围存在磁场，在世界上第一个发现了电与磁的 联系. （2）电流的磁效应：通电导线周围存在与 ②_电__流___方向有关的③_磁__场___，这种现象叫做 电流的磁效应.
（4）感应电流方向：与导体⑧_运__动__的__方__向__和 ⑨_磁__场__方__向__有关. 2.发电机 （1）原理：⑩_电__磁__感__应__现__象__. （2）构造：转子、定子、有铜滑环无换向器. （3）能量转化：11 __机__械__能___转化为12 _电__能___.
动圈式话筒应用了发电阀门以及高速磁 悬浮列车都用到电磁铁. （4）电磁铁的磁性的影响因素：对于外形相同 的线圈，电磁铁磁性的强弱跟线圈的④_匝__数___和 ⑤_电__流__的大小有关.⑥_匝__数___一定时，通入的⑦ _电__流__越大，电磁铁的磁性越⑧__强__；⑨_电__流___ 一定时，外形相同的螺线管⑩__匝__数__越多，电磁 铁的磁性越 11 _强___.
2021
2.电磁继电器 （1）实质：电磁继电器就是利用12 _电__磁__铁__ 来 控制工作电路的一种开关. （2）工作原理：是利用13 _低___ 电压、14 _弱___电 流的通断，来间接地控制15 __高__电压、16 _强___ 电流电路通断的装置. （3）构成及其工作原理：由电磁铁、衔铁、弹 簧、触点组成，其工作电路由 17 _低__压__控__制__电路和 18 _高__压__工__作__电路两 部分构成.
第一部分 教材知识梳理
第十八章 电与磁 信息的传递
2021
中考考点清单
考点一 磁现象 磁场(云南近三年共13套试卷， 磁极间相互作用考查4次，地磁场考查1次) 1.磁现象 （1）磁性：能够吸引①_铁__、__钴__、__镍__等物质的 性质. （2）磁极：磁体的吸引能力②_最___强__的两个部 位叫做磁极；能够自由转动的磁体，例如悬吊
着的小磁针，静止时指南的那个磁极叫做③_南__
极或④_S__极，指北的那个磁极叫做⑤_北___极或
⑥_N__极.
2021
（3）磁极间相互作用：同名磁极相互⑦_排__斥__， 异名磁极相互⑧_吸__引___. （4）磁化：一些物体在磁体或电流的作用下会 获得⑨_磁__性___，这种现象叫做磁化.
2021
2.磁场 （1）定义：磁体周围存在着一种物质，能使磁针 偏转.这种物质看不见，摸不着，我们把它叫做⑩ _磁__场___. （2）基本性质：对放入其中的磁体 11 _有__力__的__作__用__. （3）方向：物理学中把小磁针静止时12 _北__极__所指 的方向规定为该点磁场的方向. （4）磁感线： ★定义：我们把小磁针在磁场中的排列情况，用一 些带箭头的曲线画出来，可以方便、形象的描述磁 场，这样的曲线叫做磁感线.
2021
考点四 电动机(云南近三年共13套试卷，电动 机考查6次) 1.磁场对通电导线的作用：通电导线在磁场中要 受到力的作用，力的方向跟①_电__流___的方向、 ②_磁__场___的方向都有关系，当电流的方向或者 磁场的方向变得相反时，通电导线受力的方向 也变得③_相__反___. 2.电动机 （1）原理：磁场对④__通__电__导__线___有力的作用. （2）构造：转子、定子、有换向器无铜滑环. （3）能量转化：⑤20_2电1__能___转化为⑥机__械__能__.
考点三 电磁铁 电磁继电器(云南近三年共13套 试卷，电磁继电器考查2次) 1.电磁铁： （1）构造：如果把一根导线绕成螺线管，再在 螺线管内插入①_铁__芯___，当有电流通过时，它会 有较强的磁性. （2）定义：在有电流通过时有②_磁__性___，没有 电流时就失去③__磁__性__.我们把这种磁体叫做电 磁铁. （3）应用：电磁起重机、电动机、发电机、电 铃、电磁继电器，全2021自动洗衣机的进水、排水
2021
2.通电螺线管的磁场 （1）通电螺线管外部的磁场与④_条__形__磁__体___的 磁场一样，它的两端相当于条形磁体的两个磁 极. （2）影响因素：通电螺线管两端的极性与 ⑤_电__流___的方向有关. 3.安培定则：如图所示⑥_右__手___ 握住螺线管，让四指环绕 的方向与⑦_电___流__ 方向一致， 那么，拇指所指的方向就是通电螺线管的 ⑧_北__或__N___.
2021
考点六 电磁波的海洋(云南近三年共13套试卷, 电磁波的应用考查6次，波长的相关计算考查3 次) 1.电磁波的产生：导线中①_电__流__迅速变化会在 空间产生电磁波. 2.电波的传播：电磁波在真空中②_可__以__传播.在 真空中电磁波的波速c=③_3_._0_×__1_0_8_m_/_s__. （1）波速、波长、频率之间的关系：④_v_=_λ_f__. 波速（v）的单位为米每秒，波长（λ）的单位 为米，频率（f）的单位为Hz.
扬声器是把电信号转换成声信号的一种装置.
2021
考点五 磁生电(云南近三年共13套试卷，发电 机考查7次) 1.电磁感应现象 （1）①_法__拉__第__发现了电磁感应现象. （2）电磁感应现象：②_闭__合__电路的一部分导 体在磁场中做③_切__割__磁__感__线__运__动__时，导体中就 产生④_电__流__.这种由于导体在磁场中运动而产生 电流的现象叫做电磁感应，产生的电流叫做⑤ _感__应__电__流__. （3）感应电流产生的条件：⑥_闭___合__电路；导 体做⑦_切__割__磁__感__线__20运21 动.
2021
★方向：用磁感线描述磁场时，磁体外部的 磁感线都是从磁体的 13 _北__（__N_）_极出发，回 到 14_南__（__S_）_极 3.地磁场：地球周围存在着磁场，地磁场的 北极在地理15 _南__ 极附近，地磁场的南极在 地理 16 _北__极附近.
2021
磁感线的认识 （1）磁感线可以表示磁场的强弱，其密集处磁场 较强，其稀疏处磁场较弱. （2）磁感线布满磁体周围的所有空间,并且磁感 线不相交. （3）磁感线的形状可以是直的,也可以是弯曲的. （4）磁感线上任意一点的切线方向与该点的磁场 方向一致. （5）在磁体外部，磁感线从磁体N极指向S极， 在其内部则相反，从而形成闭合的曲线.
2021
考点二 电生磁(云南近三年 共13套试卷，奥斯特实验考 查5次，安培定则的应用考查6次) 1.电流的磁效应 （1）丹麦的物理学家①_奥__斯__特__证实了电流周 围存在磁场，在世界上第一个发现了电与磁的 联系. （2）电流的磁效应：通电导线周围存在与 ②_电__流___方向有关的③_磁__场___，这种现象叫做 电流的磁效应.
（4）感应电流方向：与导体⑧_运__动__的__方__向__和 ⑨_磁__场__方__向__有关. 2.发电机 （1）原理：⑩_电__磁__感__应__现__象__. （2）构造：转子、定子、有铜滑环无换向器. （3）能量转化：11 __机__械__能___转化为12 _电__能___.
动圈式话筒应用了发电阀门以及高速磁 悬浮列车都用到电磁铁. （4）电磁铁的磁性的影响因素：对于外形相同 的线圈，电磁铁磁性的强弱跟线圈的④_匝__数___和 ⑤_电__流__的大小有关.⑥_匝__数___一定时，通入的⑦ _电__流__越大，电磁铁的磁性越⑧__强__；⑨_电__流___ 一定时，外形相同的螺线管⑩__匝__数__越多，电磁 铁的磁性越 11 _强___.
2021
2.电磁继电器 （1）实质：电磁继电器就是利用12 _电__磁__铁__ 来 控制工作电路的一种开关. （2）工作原理：是利用13 _低___ 电压、14 _弱___电 流的通断，来间接地控制15 __高__电压、16 _强___ 电流电路通断的装置. （3）构成及其工作原理：由电磁铁、衔铁、弹 簧、触点组成，其工作电路由 17 _低__压__控__制__电路和 18 _高__压__工__作__电路两 部分构成.
第一部分 教材知识梳理
第十八章 电与磁 信息的传递
2021
中考考点清单
考点一 磁现象 磁场(云南近三年共13套试卷， 磁极间相互作用考查4次，地磁场考查1次) 1.磁现象 （1）磁性：能够吸引①_铁__、__钴__、__镍__等物质的 性质. （2）磁极：磁体的吸引能力②_最___强__的两个部 位叫做磁极；能够自由转动的磁体，例如悬吊
着的小磁针，静止时指南的那个磁极叫做③_南__
极或④_S__极，指北的那个磁极叫做⑤_北___极或
⑥_N__极.
2021
（3）磁极间相互作用：同名磁极相互⑦_排__斥__， 异名磁极相互⑧_吸__引___. （4）磁化：一些物体在磁体或电流的作用下会 获得⑨_磁__性___，这种现象叫做磁化.
2021
2.磁场 （1）定义：磁体周围存在着一种物质，能使磁针 偏转.这种物质看不见，摸不着，我们把它叫做⑩ _磁__场___. （2）基本性质：对放入其中的磁体 11 _有__力__的__作__用__. （3）方向：物理学中把小磁针静止时12 _北__极__所指 的方向规定为该点磁场的方向. （4）磁感线： ★定义：我们把小磁针在磁场中的排列情况，用一 些带箭头的曲线画出来，可以方便、形象的描述磁 场，这样的曲线叫做磁感线.
2021
考点四 电动机(云南近三年共13套试卷，电动 机考查6次) 1.磁场对通电导线的作用：通电导线在磁场中要 受到力的作用，力的方向跟①_电__流___的方向、 ②_磁__场___的方向都有关系，当电流的方向或者 磁场的方向变得相反时，通电导线受力的方向 也变得③_相__反___. 2.电动机 （1）原理：磁场对④__通__电__导__线___有力的作用. （2）构造：转子、定子、有换向器无铜滑环. （3）能量转化：⑤20_2电1__能___转化为⑥机__械__能__.
